FP 202 - Монобраш Kärcher - Бесплатное руководство пользователя

Тип продукта	Монобрас
Бренд	Kärcher
Модель	FP 202
Размеры	350 x 350 x 1000 мм
Вес	8,3 кг
Напряжение питания	230 В
Частота	50/60 Гц
Потребляемая мощность	350 Вт
Скорость вращения (войлочные ролики)	700 об/мин
Класс защиты	II
Рекомендуемое применение	Полировка паркета, каменного пола и линолеума без чистящих средств; всасывание отходов полировки
Комплектация	Ручка, шланги, текстильный мешок, войлочные ролики, щеточные диски (опционально)
Дополнительные аксессуары	Фильтровальный мешок (арт. 6.904-128), войлочные ролики (6.959-033), щеточные диски (6.959-032)
Уход	Чистить моющим средством и щеткой; не использовать пенящиеся или многофункциональные средства; не погружать в воду
Безопасность	Отключать перед обслуживанием; не использовать на улице или во влажной среде; держать детей на расстоянии
Гарантия	Согласно условиям продавца; обращаться в сервисный центр с товарным чеком
Утилизация	Утилизируйте упаковку; отработанный прибор должен быть сдан в систему утилизации

Часто задаваемые вопросы - FP 202 Kärcher

Как собрать монобрас Kärcher FP 202?

Для сборки устройства закрепите ручку, соединив две трубы (рис. 1). Затем вставьте нижний конец трубы в основной корпус и затяните винтом и гайкой (рис. 2). Закрепите текстильный мешок, вставив наконечник в прямоугольное отверстие сзади (рис. 3). Наконец, установите войлочные ролики, наклонив устройство и защелкнув диски (рис. 4).

Как включить и выключить монобрас?

Убедитесь, что ручка находится в вертикальном положении (выключено) перед подключением. Для запуска толкните ручку вперед, затем слегка потяните вверх (рис. 5). Для остановки верните ручку в вертикальное положение.

Какие типы полов можно полировать этим устройством?

Устройство предназначено для полировки паркета, каменного пола и линолеума без использования чистящих средств. Оно также может всасывать отходы полировки.

Какие важные правила электробезопасности?

Никогда не подключайте устройство мокрыми руками. Не тяните за кабель питания, а за вилку. Защищайте кабель от тепла, масла и острых краев. Храните устройство вдали от непогоды и влажности.

Как обслуживать монобрас после использования?

Перед обслуживанием всегда отключайте вилку. Чистите устройство и аксессуары влажной тряпкой. Снимите войлочные ролики и удалите полировочный абразив. Вымойте ролики моющим средством и щеткой, затем высушите влажной тряпкой. Никогда не погружайте устройство в воду.

Как заменить фильтровальный мешок?

Откройте молнию текстильного мешка. Поместите новый фильтровальный мешок так, чтобы картон был под наконечником. Закройте молнию. Регулярно меняйте фильтровальный мешок.

Где можно купить запасные аксессуары?

Запасные аксессуары, такие как фильтровальный мешок (арт. 6.904-128), войлочные ролики (6.959-033) и щеточные диски (6.959-032), доступны в сервисном центре Kärcher или у авторизованных дилеров.

Что делать, если устройство работает неправильно?

Сначала проверьте, правильно ли подключена вилка. Если проблема не исчезнет, обратитесь в авторизованный сервисный центр. Ремонт должен производиться только профессионалом.

Как безопасно транспортировать монобрас?

Перед транспортировкой остановите двигатель и надежно закрепите устройство. Используйте задние ролики, наклонив ручку назад (не нажимая). Не переезжайте по кабелю питания.

Каково назначение различных дополнительных аксессуаров?

Щеточные диски используются для равномерного нанесения чистящего средства на пол. Войлочные ролики используются для полировки после высыхания средства. Фильтровальный мешок собирает отходы полировки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FP 202 Kärcher

Прибор следует защищать от сильных погодных влияний, влажности и источников тепла. Выключать прибор, если он не используется.

Использование

Обслуживающее лицо обязано использовать прибор в соответствии с назначением. Обслуживающее лицо должно учитывать местные особенности при работе с прибором. Следить за третьими лицами, находящимися поблизости, особенно детьми. Обслуживающее лицо должно следить за тем, чтобы в рабочей зоне не находились предметы, которые могут быть затянуты и с силой отброшены вращающимися дисками. Эксплуатация прибора детьми или несовершеннолетними запрещается (опасность несчастных случаев в результате ненадлежащего использования прибора).

Транспортировка

При транспортировке прибора мотор необходимо остановить и надежно закрепить прибор.

Техническое обслуживание

Перед проведением любых работ по уходу и техническому обслуживанию прибора шнур питания необходимо вынимать из розетки. Во избежание опасности ремонт и замену запасных деталей прибора должны выполнять только авторизованные сервисные центры.

Утилизация

Если прибор сразу сделать непригодным для дальнейшего использования, а затем утилизировать в соответствии с действующими правилами.

Ввод в эксплуатацию / обслуживание прибора

Перед началом работы

Перед использованием прибора снять транспортное крепление. Аккуратно выньте пластиковую планку с низа прибора.

Установите ручку

Рисунок 1. Соедините две трубы ручки. Убедитесь в том, что они правильно зафиксировались.

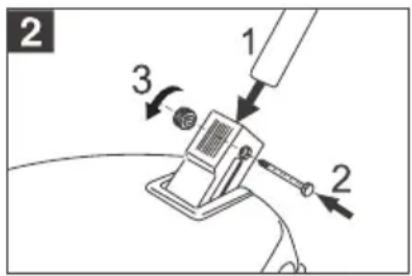

Рисунок 2. Вставьте нижний конец трубы (с отверстием) в основной корпус прибора. Правильное положение установки вы узнаете по рифлению на ручке, которое направлено вперед. Зафиксируйте трубу, при этом просверлив винт и затянув его гайкой.

Установка материального мешка

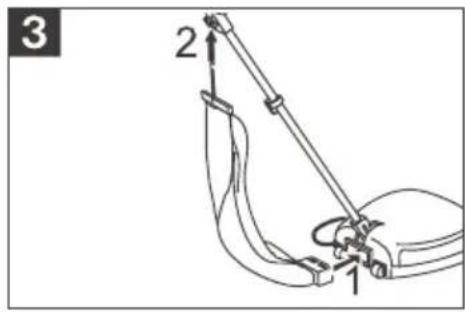

Рисунок 3. Вставьте патрубок нижней части материального мешка в предусмотренное для этого прямоугольное отверстие на задней части прибора. При этом лапка защелки должна быть направлена к

верху и защелкнуться. В завершении прицепите пружинку сверху.

Установка волнистых полировальных кругов

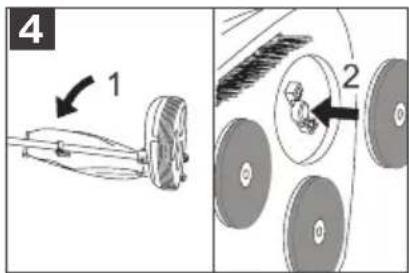

Рисунок 4

Наклоните прибор назад настолько, пока труба с ручкой коснется пола. Вставьте круг. Следите за тем, чтобы выступы на кругах хорошо зафиксировались в базовом элементе.

→ Для ясности: просто потянуть.

Ввод в эксплуатацию

△ Внимание

Перед тем как подключить кабель к электрической вилке, вы должны убедиться, что рука находится в вертикальном положении. В этом положении аппарат выключен.

Рисунок 5

Приведите прибор в движение, при этом нажмите руку в свободном проходе вниз и затем потяните к себе.

→ Для остановки привести руку назад в вертикальное положение. Наилучшего результата полировки вы достигнете прямыми, линейными движениями прибора. Не делать кругообразных движений.

Окончание работы

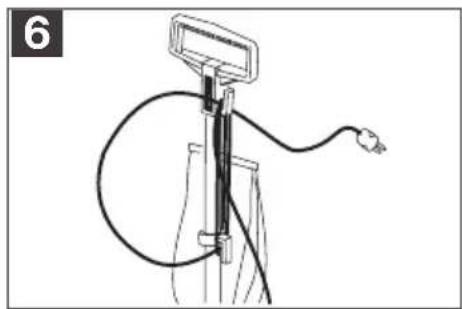

→ Привести ручку назад в вертикальное положение. Прибор выключается. Рисунок 6. Вынуть штепсельную вилку и намотать на установленные на ручке крючки.

Рисунок 7

Пожалуйста, следите за тем, чтобы прибор не перегревался в закрытых местах, когда вы перемещаете его к месту хранения или в другую комнату. Для этого наклоните руку назад, однако при этом не оказывайте давление.

Уход и техническое обслуживание

Опасность получения травмы!

При проведении любых работ по уходу и техническому обслуживанию прибор следует выключить, а сетевой шнур - вынуть из розетки.

Очистка прибора и принадлежностей

Внимание

Не используйте чистящие пасты, моющие средства для стекол или универсальные моющие средства! Запрещается погружать прибор в воду.

После работы снимите волосяные круги и выбейте или удалите полировочную пыль. Если необходимо, почистите полировальные круги с помощью мыльного раствора и щетки. После этого ополосните волосяные круги влажной материей и дайте им просохнуть на ровной поверхности.

Установка пылесборного мешка

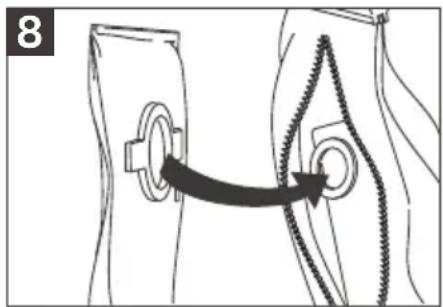

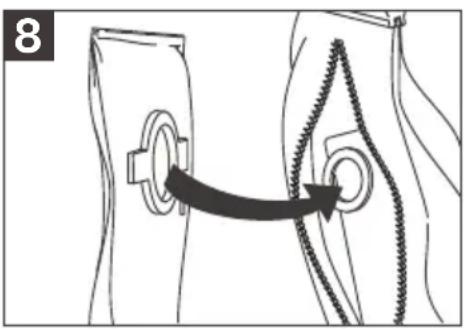

Меняйте пылесборный мешок через регулярные промежутки времени. Рисунок 8

Откройте молнию материатого мешка. Вложите пылесборный мешок и наденьте картонную часть отверстием на патрубок. Еще раз проверьте посадку пылесборного мешка и затем застегните материатый мешок молнией.

Замена волосяных полировальных кругов

Регулярно проверяйте состояние полировальных кругов, при износе замените на новые. Замена кругов описывается в разделе "Установка волосяных полировальных кругов".

Специальные принадлежности

Для данного прибора вы можете дополнительно купить следующие принадлежности.

	Шт. № 3аказа:
Фильсторовский Meшок	3 6.904-128
Вольочные крuples	3 6.959-033
Ди stickовые shaetки	3 6.959-032

Работа с особыми принадлежностями

Чистка пола и натирание до блеска

→ Нанесение средства по уходу:

Перед нанесением средства по уходу проверьте пол. Загрязнения сперва удалить смоченной тканью. Равномерно нанести средство по уходу (соблюдать указания производителя по применению) и равномерно распределить его по полу с помощью дисковых щеток.

→ Полировка:

Позвольте нанесенному средству полностью просохнуть и отполируйте пол с помощью войлочных кругов.

Технические данные

Напряжение 230В

Вид тока 1~50/60 Гц

Класс защиты II

Потребляемая мощность 350Вт

Число оборотов, 700 об./мин. Войлочный круг

Вес 8,3 кг

Габариты 350x350x1000 мм

Изготовитель оставляет за собой право внесения технических изменений!

Уважаемый покупатель!

Ввод в эксплуатацию / Обслуживание

Перед вводом в эксплуатацию

→ Очистите перед использованием устройства транспортировочные предохранители. ВНИМАТЕЛЬНО извлеките пластиковую ленту от нижней стороны устройства.

Установите фиксатор

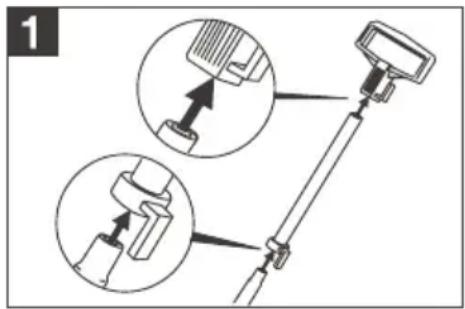

→ Схема 1

Вставьте две трубки фиксатора в отверстие. Убедитесь, что они хорошо зафиксированы.

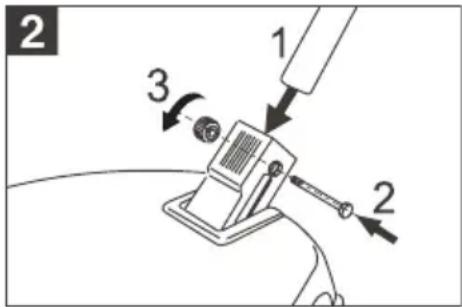

→ Схема 2

Вставьте нижний край трубки (с отверстием) в основное отверстие устройства. Правильное монтажное положение вы узнаете по тому, что отверстие фиксатора смотрит вверх. Опустите трубку, пока вставляете винт, и затем затяните его с гайкой.

Установите текстильную ручку.

→ Схема 3

Прижмите крышку нижней части текстильной ручки и прикрепите её к правому отверстию на задней стороне устройства. Готовая фиксация должна быть надёжной и зафиксированной. Затем затяните ручку вверх на фиксаторе.

Установите шайбы

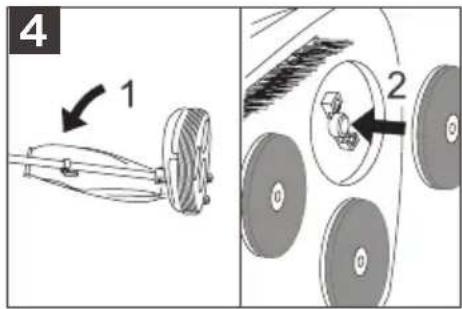

→ Схема 4

Наклонете уреда назад, като хванете дръжката на пода. Поставете шайбите.

Внимавайте извадете шайбите да се фиксират добре в отвора.

За свързване просто издърпайте шайбите.

Пускане в експлоатация

Внимание

Преди да включите уреда, моля, да се уверите, че дръжката се намира във вертикално положение. В това положение уредът е изключен.

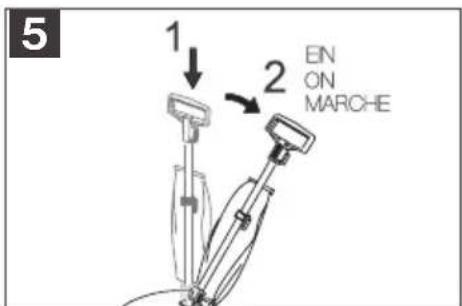

→ Схема 5

Завъртете уреда, като натиснете дръжката в хлабава позиция надолу и след това я издърпате към себе си.

За спиране върнете дръжката във вертикално положение. Най-добри резултати при почистване ще получите с праволинейни движения на уреда. Не извършвайте кръгообразни движения.

Край на работата

Върнете дръжката във вертикално положение. Уредът се изключва. Схема 6. Изключете уреда и завъртете около поставената дръжка кука.

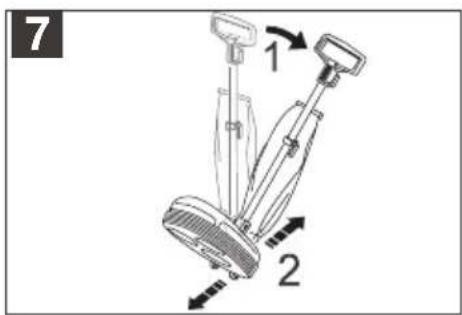

→ Схема 7

Моля, преди уредът да се движи, занесете го с колена, когато трябва да се транспортира до мястото, където се съхранява, или в друго помещение. За целта наклонете дръжката назад, но не упражнявайте натиск.

Грижи, обслужване

Опасност от нараняване

Перед всяко обслужване уредът да се изключи и да се извади от контакта.

Полицейските уреди и принадлежностите от окомплектовката

△ Внимание

Не използвайте абразивни средства, препарати за почистване на стъкло или универсални почистващи препарати! Никога не потапяйте уреда във вода.

След работата свалете филтърните тави и изтупайте трохите при почистване на прах. Ако е необходимо, почистете филтърните тави с влажна кърпа и четка. След това изтъркайте филтърните тави с влажна кърпа и ги поставете да изсъхнат на равна повърхност.

Поставете филтърната торбичка

Сменете редовно филтърната торбичка. → Схема 8

Отворете снa на текстилната торбичка. Поставете филтърната торбичка и избутайте картона с отвора над накрайника. Проверете двете велкро положения на филтърната торбичка и след това затворете текстилната торбичка с цип.

Сменете филтърните тави

Проверявайте редовно състоянието на филтърните тави, при износване ги сменете с нови. → Смяната е описана в глава „Смяна на филтърни тави“.

Елементи от специалната окомплектовка

Може да купите по-късно следните принадлежности за този уред.

Бр. №за норъчка

Филтърна торбичка 36.904-128

Филтърни шайби 36.959-033

Устройство 36.959-032

Работа с специальной принадлежности

→ Полигане:

Оставьте нанесенный препарат на изнанке пальцами и попирайте пода с губкой.

Технические данные

Напряжение 230V

Виток 1~50/60Hz

Класс защиты II

Присбеб endителена 350W мощность

Обороты, 700 U/min скорость 700

Вес 8,3 кг

Размеры 350x350x1000 мм

Заназа ме си правото на технически изменения!
