РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Power Pack 1300 GYS

Данная инструкция описывает функционирование устройства и меры предосторожности в целях обеспечения вашей безопасности. Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать. Эти указания должны быть прочтены и поняты до начала любых работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть осуществлены. Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений, обратитесь к квалифицированному профессионалу для правильного подключения. Этот аппарат должен быть использован для зарядки и/или запуска и/или питания только в пределах указанных на устройстве и в инструкции. Соблюдайте правила безопасности. В случае ненадлежащего или опасного использования производитель не несет никакой ответственности.

Аппарат предназначен для использования в помещении. Не выставлять под дождь.

Этот аппарат не может быть использован детьми младше 8 лет, а также лицами с ограниченными физическими, умственными возможностями или ограниченным сенсорным восприятием, а также не обладающими опытом и знаниями, при условии, что за ними надлежащим образом следят или если с ними провели инструктаж по безопасному использованию аппарата и если все возможные риски были предусмотрены. Дети не должны играть с устройством. Чистка и уход не должны производиться детьми без надлежащего присмотра.

Ни в коем случае не используйте это устройство для зарядки батареек или не перезаряжающихся аккумуляторов.

Не используйте аппарат если сетевой шнур или вилка повреждены.

Не используйте аппарат если кабель заряда поврежден или неправильно собран, во избежание риска короткого замыкания аккумулятора.

Никогда не заряжайте поврежденный или замерзший аккумулятор.

Не накрывайте аппарат.

Не устанавливать аппарат рядом с источником тепла и не подвергать высоким температурам (выше 50°C) в течении длительного периода.

Не перекрывайте вентиляционные отверстия.

Перед использованием ознакомьтесь с разделом «установка» инструкции.

Автоматический режим и ограничения его использования описаны далее в этой инструкции.

Подключение:

Устройство класса II (для зарядного устройства).

Обслуживание:

• Техническое обслуживание должно производиться только квалифицированным специалистом.
• Внимание! Отключите аппарат от гнезда USB до начала работ.
• Ни в коем случае не использовать растворители или другие коррозийные моющие средства.
• Очистить поверхность аппарата с помощью сухой тряпки.
• Не пытайтесь вскрыть изделие, так как существует опасность поражения электрическим током.

• Аппарат соответствует директивам Евросоюза
- Декларация о соответствии доступна для просмотра на нашем сайте.
- Знак соответствия ЕАС (Евразийское экономическое сообщество).
- Материал соответствует требованиям Великобритании.
Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).
- Материал соответствует марокканским стандартам.
- Декларация C_м (CMIM) о соответствии доступна для просмотра на нашем сайте (ссылка на обложке).

Утилизация:

• Этот аппарат подлежит переработке. Не выбрасывайте в контейнер для бытовых отходов.
• Необходимо извлечь аккумулятор из аппарата прежде чем его отправить в утилизацию.
  • Перед извлечением аккумулятора устройство необходимо отключить от электросети.

ОПИСАНИЕ АППАРАТА

POWER PACK 1300 - это портативная электростанция, подходящая для домашнего аварийного электроснабжения, поездок на природу, аварийных ситуаций или для работы на выезде. Он оснащен внутренним аккумулятором (Lithium Fer Phosphate) емкостью 1280 Вт (50 Ач) для питания всех типов устройств, работающих в 5 / 9 / 12 / 15 / 20 В DC, а также в 230 В AC, благодаря внутреннему преобразователю. Он также имеет опцию «Booster» для запуска автомобилей с напряжением 12В:

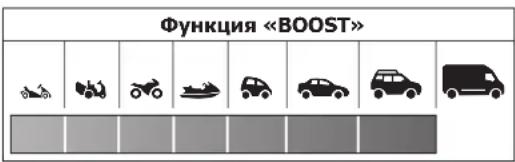

Функция «BOOST»

ИНТЕРФЕЙС (РИС 1)

1 ЖК-дисплей
2 Кабельное гнездо стартера
3 Кнопка активации выхода AC
4 Выходы 220В АС - 50 Гц - 1 кВт (х 3)
5 Выходы USB-A 5В-2.4 А (х 3)
6 Выход USB Быстрая зарядка
7	Выходы DC 12 В / 10 А (гнездо Jack) (х 2)
8	Разъем для прикуривателя 12 В DC/ 10А
9 Кнопка активации выхода DC
10 Кнопка активации выхода USB
11	Входы DC 12-30 В / 200 Вт (гнездо Jack)
12 Выходы USB Тип-С
13 Возможность подключения дополнительного аккумулятора для удвоения возможности аппарата (опция недоступна)

АКСЕССУАРЫ

14 Кабели запуска
15	СЕТЕВОЕ ЗАРЯДНОЕ УСТРОЙСТВО

ОПИСАНИЕ АППАРАТА

Емкость 50 Ач / 1280 Вт
Размер (Д x Ш x В) 360 x 270 x 280 мм
Вес 17.5 кг
Тип аккумулятора Литий-железо-фосфатная батарея (8 элементов)
ВХОДЫ	Входы 2 x DC 12 B - 30 В (200 Вт макс)
	Режим зарядки Зарядное устройство 100 В - 240 В, 50/60 Гц
	Зарядный блок	100 В -240 В, 50/60Гц Вход: 2.5 А Выход: 19 В dc / 9.47 А
ВЫХОДЫ	Выход 12В Коннектор для прикуривателя 12 В / 10 А2 порты DC : 12 В / 10 А
	Разъем USB 3 x USB-A : 5 В - 2.4 A1 x USB-A Быстрая зарядка 3.0 : 5 В / 3 А, 9 В / 2 А, 12 В / 1.5 A2 x USB-C : 5 В / 3 А, 9 В / 3 А, 12 В / 3 А, 15 В / 3 А, 20 В / 3А, 20В / 5А
	Выходы AC 3 x 230 В / 50 Гц / 1000 Вт (PSW - Pur Sine Wave)
	Выход Бустер Запуск 12В (пусковой ток: 500 А, пиковый ток: 1000 А).
Свет		12 Вт LED (5 режимов : низкое-среднее-высокое освещение, SOS, стробоскопиче-ское)

Индикатор аккумулятора ЖК-экран
Температура зарядки 0°Ц–50°Ц (32°Ф–122°Ф)
Рабочая температура	20°Ц–50°Ц (4°Ф–122°Ф)
Срок службы 2000 циклов зарядки
Виды защиты: Защита от короткого замыкания, защита от перегрузки по току, защита от перена-пряжения, защита от пониженного напряжения, защита от перегрузки, защита от перегрева.

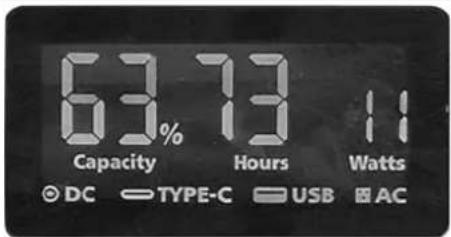

ЭКРАН LCD (РИС.1)

LED-дисплей загорается при нажатии одной из кнопок выхода (3,9,10).

Показывает постоянно:

- процент заряда внутреннего аккумулятора.

- типы выходов и входов, используемых на POWER PACK 1300 (USB - Type C, AC, DC).

Когда POWER PACK заряжается, на дисплее также отображается:

- мощность зарядки Вт.

- оставшееся время зарядки в часах.

Когда POWER PACK находится в рабочем состоянии, на дисплее отображается:

- потребляемая мощность Вт,

- автономность станции в ч (которая изменяется в зависимости от потребления)

LED-дисплей горит постоянно, пока активен POWER PACK: когда он используется или находится под напряжением.

Когда все выходы неактивны, подсветка выключается через 30 секунд. Экран включается окончательно, через 1 минуту бездействия: станция переходит в режим ожидания.

ФУНКЦИОНИРОВАНИЕ РАЗЛИЧНЫХ РЕЖИМОВ ПИТАНИЯ

Чтобы отсутствие питания не привело к снижению емкости POWER PACK, рекомендуется полностью зарядить аккумулятор перед первым использованием.

1. Включение питания: Нажмите одну из кнопок (3,9,10) чтобы активировать нужный выход(ы).
   На дисплее появляются названия активных выходов. С этого момента на соответствующие выходы подается напряжение, они потребляют заряд батареи. Потребление энергии увеличивается на дисплее.
2. Подключите нужное устройство, чтобы зарядить его или использовать. На дисплее увеличиваются показатели потребления энергии, а автономность корректируется.
3. Отключайте устройство от сети по окончании зарядки или использования.
4. Деактивируйте активные выходы повторным нажатием кнопок (3,9,10).

POWER PACK работает на мощности до 1000 Вт (средняя мощность):

- в случае превышения мощности и для обеспечения нормальной работы большего количества оборудования, POWER PACK автоматически регулирует выходное напряжение переменного тока (снижение напряжения переменного тока).

- В случае слишком большой перегрузки он переходит в безопасный режим, выходы автоматически отключаются.

Обязательно отключите выходы на POWER PACK. Если они остаются активными, POWER PACK не переходит сразу в режим ожидания, а выходы, находящиеся под напряжением, потребляют. Если в течение 6 часов после активации выхода не происходит подключения, блок выхода автоматически отключается и только после этого позволяет POWER PACK 1300 перейти в режим ожидания

ИСПОЛЬЗОВАНИЕ В РЕЖИМЕ БУСТЕРА

Зарядите аккумуляторную батарею NOMAD POWER перед первым использованием и после каждого использования.

1. Подсоедините зажимы стартера (14) к Power Pack (2) и убедитесь, что индикатор кабеля не горит.
2. Подсоедините красный зажим к положительному полюсу (+) АКБ, а черный зажим к отрицательному полюсу (-) АКБ.
3. Используйте устройство, следуя инструкциям на индикаторе кабеля:

Соединение правильное и цепь работает, запустите двига- тель, чтобы запустить в работу непосредственно.

Горит КРАСНЫЙ СВЕТ со звуковым предупредительным сигналом:

Beep,Beep

О смене полярностей сообщает звуковой сигнал. Снова подсоедините зажимы, как указано в этапе 2.

Подождите, пока не загорится зеленый свет, чтобы заново произвести запуск.

ЗЕЛЕНЫЙ СВЕТ мигает:

Аккумулятор автомобиля слабый (между 1В и 9В) Нажмите кнопку «BOOST», дождитесь пока загорится ЗЕЛЕНЫЙ индикатор, затем через 30 секунд включите двигатель.

Свет не горит, нет звукового предупредительного сигнала:

Возможно аккумулятор автомобиля поврежден (< 1 V). Убедившись, что зажимы правильно подсоединены, нажмите кнопку «BOOST», дождитесь, пока ЗЕЛЕНЫЙ СВЕТ загорится, затем через 30 секунд запустите двигатель.

4.Заведите автомобиль.

НЕ запускайте более 3 раз подряд. Это может повредить устройство, если оно перегреется. Подождите 2 минуты перед тем, как совершить следующую попытку запуска.

Кабель запуска может перегреться. В этом случае система защиты отключает напряжение на зажимах.

1. После запуска отсоедините пусковой кабель от аккумулятора автомобиля. Оставьте двигатель автомобиля включенным.

Отсоедините аппарат от автомобильного аккумулятора в течение 30 секунд после запуска. В противном случае это может привести к повреждению.

ПЕРЕЗАРЯДИТЕ POWER PACK 1300

1 / Используйте прилагаемое зарядное устройство

1. Подключите выход зарядного устройства к входу DC 12 В - 30 В POWER PACK 1300.
2. Подключите другой конец зарядного устройства к сетевой розетке 230В.
3. Позвольте POWER PACK 1300 перезарядиться, а затем отсоединить, выполнив обратную процедуру.

2 / Используйте солнечные батареи (не входят в комплект поставки)

Входы DC 12 В / 30 В позволяют использовать энергию двух солнечных панелей (макс 200Вт).

1. Поместите солнечную панель под прямыми солнечными лучами, не подвергая POWER PACK 1300 воздействию прямых солнечных лучей или влаги.
2. Подключите выход солнечной панели к входному порту DC 12 В.
   Повторите операцию, если используется вторая солнечная панель.
3. Зарядите POWER PACK 1300, а затем отсоедините его.

3 / Используйте автомобильное зарядное устройство (не входит в комплект поставки)

1. Подключите кабель автомобильного зарядного устройства к выходу DC 12 В - 30 В.
2. Подключите другой конец кабеля зарядного устройства в гнездо прикуривателя автомобиля 12В
3. Зарядите (10-11ч) POWER PACK 1300, а затем отсоедините его.

УСТРАНЕНИЕ НЕПОЛАДОК

Анализ Причина Устранение
Аппарат не может заряжаться.Индикатор зарядного устройства гаснет.	Зарядное устройство подключено неправильно к POWER PACK.	Проверьте подключение зарядного устройства к POWER PACK.
	Подключение правильное, но индикатор зарядного устройства остается выключенным.	Зарядное устройство неисправно, обратитесь в службу послепродажного обслуживания.
	Индикатор горит, но устройство по-прежнему не заряжается.	Устройство повреждено.
Выходы не работают. Зарядное устройство подключено неправильно к POWER PACK.		Проверьте подключение POWER PACK к прибору.
		Выход не активен. Активируйте выход (кнопки 3,9,10)
		POWER PACK имеет низкую производительность.
		Мощность зарядки или оборудования выше, чем мощность POWER PACK.
Во время использования выход отключается.	Мощность зарядки или оборудования выше, чем мощность POWER PACK.	Оборудование требует более мощного источника питания.
	Мощность зарядного оборудования слишком мала. POWER PACK не обнаруживает его. Выключается автоматически.	Оборудование требует более мощного источника питания.

ГАРАНТИИ

Гарантия распространяется на любой заводской дефект или брак в течение 1го года с даты покупки изделия (запчасти и рабочая сила).

Гарантия не распространяется на:

• Любые повреждения при транспортировке.
• Нормальный износ деталей (Например :: кабели, зажимы и т.д.).
• Случаи неправильного использования (ошибка питания, падение, разборка).
• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

В случае поломки, верните устройство своему дистрибьютору, предоставив:

- доказательство покупки с указанной датой (квитанция, счет-фактура...)

- описание поломки.
