РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DWS6 V-ZUG

Благодарим Вас за выбор нашего изделия. Прибор соответствует самым высоким требованиям, а управление им отличается простотой. Просим Вас внимательно прочитать данное руководство. Знание принципов работы и возможностей прибора позволит Вам использовать его оптимальным образом и избежать неисправностей. Выполняйте указания по технике безопасности.

Текстовая и графическая информация, а также технические данные соответствуют техническому уровню прибора на момент публикации данного руководства. Производитель оставляет за собой право вносить изменения в конструкцию прибора, направленные на усовершенствование изделия. © V-ZUG AG, CH-6301 Zug, 2009 - 3 -A

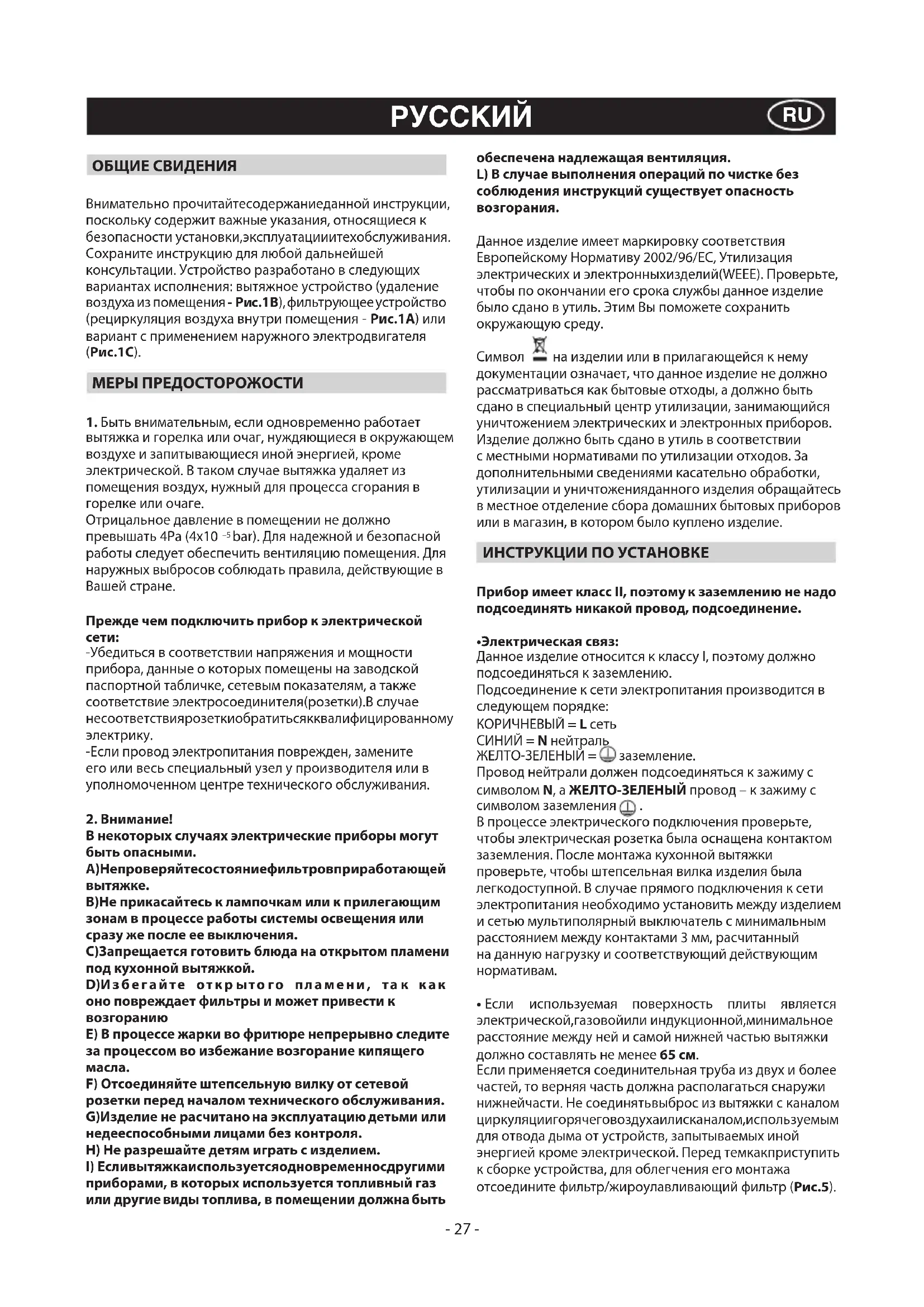

1. Быть внимательным, если одновременно работает

вытяжка и горелка или очаг, нуждяющиеся в окружающем воздухе и запитывающиеся иной энергией, кроме электрической. В таком случае вытяжка удаляет из помещения воздух, нужный для процесса сгорания в горелке или очаге. Отрицальное давление в помещении не должно превышать 4Pa (4x10

bar). Для надежной и безопасной работы следует обеспечить вентиляцию помещения. Для наружных выбросов соблюдать правила, действующие в Вашей стране. Прежде чем подключить прибор к электрической

-Убедиться в соответствии напряжения и мощности прибора, данные о которых помещены на заводской паспортной табличке, сетевым показателям, а также соответствие электросоединителя(розетки).В случае несоответствиярозеткиобратитьсякквалифицированному

-Если провод электропитания поврежден, замените его или весь специальный узел у производителя или в уполномоченном центре технического обслуживания.

В некоторых случаях электрические приборы могут быть опасными. А)Непроверяйтесостояниефильтровприработающей

В)Не прикасайтесь к лампочкам или к прилегающим зонам в процессе работы системы освещения или сразу же после ее выключения. С)Запрещается готовить блюда на открытом пламени под кухонной вытяжкой. D)И з б е г а й те от к р ыто го пл а м е н и , та к к а к оно повреждает фильтры и может привести к

Е) В процессе жарки во фритюре непрерывно следите за процессом во избежание возгорание кипящего

F) Отсоединяйте штепсельную вилку от сетевой розетки перед началом технического обслуживания. G)Изделие не расчитано на эксплуатацию детьми или недееспособными лицами без контроля. Н) Не разрешайте детям играть с изделием.

I) Есливытяжкаиспользуетсяодновременносдругими

приборами, в которых используется топливный газ или другие виды топлива, в помещении должна быть обеспечена надлежащая вентиляция. L) В случае выполнения операций по чистке без соблюдения инструкций существует опасность возгорания. Данное изделие имеет маркировку соответствия Европейскому Нормативу 2002/96/ЕС, Утилизация электрических и электронныхизделий(WEEE). Проверьте, чтобы по окончании его срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду.

на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтоженияданного изделия обращайтесь в местное отделение сбора домашних бытовых приборов или в магазин, в котором было куплено изделие. ИНСТРУКЦИИ ПО УСТАНОВКЕ Прибор имеет класс II, поэтому к заземлению не надо подсоединять никакой провод, подсоединение.

• Электрическая связ: Данное изделие относится к классу I, поэтому должно подсоединяться к заземлению. Подсоединение к сети электропитания производится в следующем порядке: КОРИЧНЕВЫЙ = L сеть СИНИЙ = N нейтраль ЖЕЛТО-ЗЕЛЕНЫЙ = заземление. Провод нейтрали должен подсоединяться к зажиму с символом N, а ЖЕЛТО-ЗЕЛЕНЫЙ провод – к зажиму с символом заземления

В процессе электрического подключения проверьте, чтобы электрическая розетка была оснащена контактом заземления. После монтажа кухонной вытяжки проверьте, чтобы штепсельная вилка изделия была легкодоступной. В случае прямого подключения к сети электропитания необходимо установить между изделием и сетью мультиполярный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующий действующим нормативам.

• Если используемая поверхность плиты является электрической,газовойили индукционной,минимальное расстояние между ней и самой нижней частью вытяжки должно составлять не менее 65 см. Если применяется соединительная труба из двух и более частей, то верняя часть должна располагаться снаружи нижнейчасти. Не соединятьвыброс из вытяжки с каналом циркуляциигорячеговоздухаилисканалом,используемым для отвода дыма от устройств, запытываемых иной энергией кроме электрической. Перед темкакприступить к сборке устройства, для облегчения его монтажа отсоедините фильтр/жироулавливающий фильтр (Рис.5).

- 27 -• Рекомендуется использовать трубу дымохода с таким же диаметром, что и отверстие подачи воздуха. Использование суженной трубы может сократить КПД вытяжки и увеличить ее шумовой уровень. В том случае, если прибор монтируется с вытяжным устройством, рекомендуется обеспечить помещение выводным отверстием.

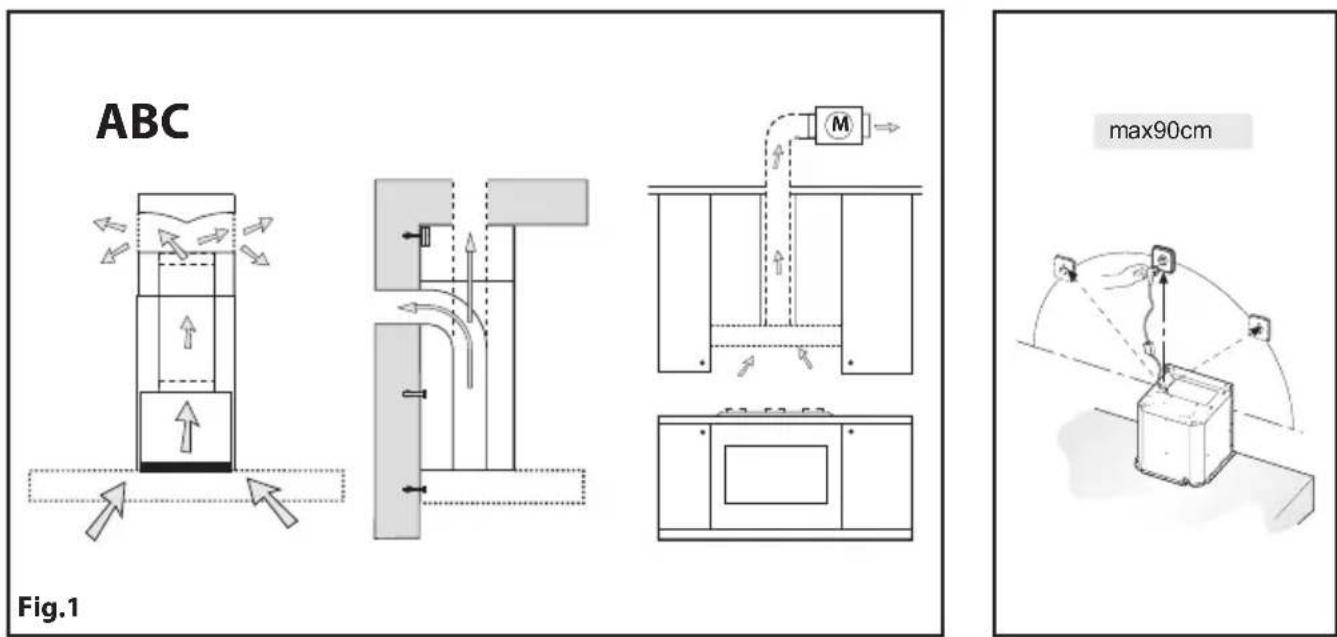

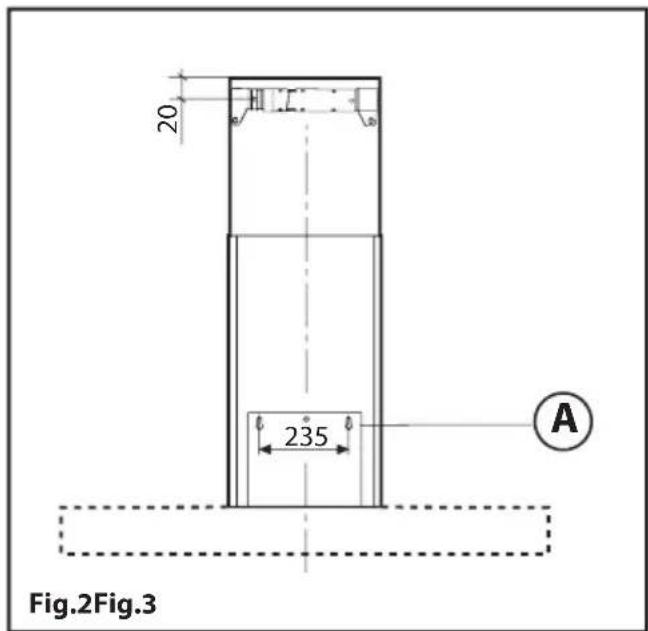

• Прикрепление к стене: -Выполните отверстия A, соблюдаяуказанные расстояния (Рис.2). -Прикр епите устро йство к с тене при по мощи регулируемого кронштейна, выровняйте устройство в горизонтальном положении. -Прикрепите окончательно колпак двумя винтами A (Рис.4). В зависимости от варианта монтажа используйте винты (шурупы) и дюбели, соответствующие типу стены (например, железобетон, гипсокартон и т. д.). Если винты и дюбели входят в комплект поставки, следует удостовериться в том, что они подходят для того типа стены, на которой должен быть смонтирован колпак.

• Монтаж декоративных телескопических сборочных

-Предварительно выполните подводку электропроводов внутри декоративного сборочного элемента. -Если ваше устройствоустанавливается как вытяжноеили с наружным электродвигателем, предварительно сделайте отверстие для отвода воздуха. -Отрегулируйте ширину поддерживающего кронштейна верхнего сборочного элемента (Рис.3). -Прикрепите его к потолку винтами A так, чтобы обеспечить его соосность с вашим колпаком (Рис.3), соблюдая расстояние от потолка, указанное на Рис.2. -Соедините фланецC с отверстиемдля выведения воздуха посредством соединительной трубы (Рис.4). -Вставьте верхний сборочный элемент в нижний. -Прикрепите нижний сборочный элемент к колпаку, используя винты B, которыеприлагаются(Рис.4), сместите верхний сборочные элемент до кронштейна и прикрепите его винтами B (Рис.3). -Для превращения колпака из вытяжногов фильтрующий обратитесь к своему дилеру для получения фильтров с активированным углем и следуйте инструкциям по

Для преобразования вытяжки из модели ВСАСЫВАНИЯ в модель ФИЛЬТРОВАНИЯ необходимо заказать угольные фильтры у вашего продавца. -Для замены фильтров с активированным углем в кассете X необходимо потянуть наружу рычаг, как показано на Схеме.6. -Существуют два вида фильтров с активированнымуглём: регенерируемые(моющиеся)(Рис.7)и нерегенерируемые (Рис.6). ЭКСПЛУАТАЦИЯ И ТЕХХОД

• Рекомендуем ввестиаппаратв эксплуатацию,преждечем приступать к варке какого-либо элемента. Рекомендуем оставитьработатьаппарат на 15 минут, после завершения приготовления пищи, чтобы полностью выпустить тяжелый воздух. Хорошее функционирование колпака обусловлено правильным и постоянным техническим обслуживанием; особое внимание следует уделить фильтру жира и активированного угля.

• Жироудаляющий фильтр должен удерживать жирные взвешенные частицы в воздухе, следовательно, его загрязнение зависит от времени работы прибора. - Во избежание риска пожара, не реже двух раз в месяц необходимопромыватьжироудаляющиефильтрывручную с использованием жидких нейтральных моющих средств без абразивных добавок, или мыть в посудомоечной машинке при низкой температуре и в короткие циклы. - Цвет может измениться, после нескольких промывок. Этот факт не даёт права на жалобу и замену детали.

• Фильтры с активи рованным углём необходимы для очистки воздуха в помещении и удаляют неприятные запахи при приготовлении пищи. - Не регенерируемые фильтры с активированным углём необходимо заменять не реже 1 раза в 4 месяца. Насыщение активированного угля зависит от того, часто использовался прибор, от вида кухни и от регулярности очистки жироудаляющего фильтра. - Регенер ируемые фи л ьтры с ак тивиров анным углём необходимо мыть вручную, с использованием нейтральных моющих средств без абразивных добавок, или в посудомоечной машине при температуре не выше 65°C (при этом в машине не должно находиться посуды). Удалить лишнюю воду, не повреждая фильтр, снять пластмассовые детали и высушить коврик в печи, не менее чем 15 минут при температуре не выше 100°C. Чтобы поддерживать фильтр с активированным углём в эффективном состоянии, это операцию необходимо проводить каждые 2 месяца. Не менее чем раз в 3 года фильтр необходимо заменять, или когда на коврике обнаружены повреждения.

• Передтем,как установитьжироудаляющие фильтры и фильтры с активированным углём, необходимо их тщательно высушить.

• Необходимо часто очищать колпак как внутри, так и снаружи, используя увлажненную денатурированным спиртом ткань или нейтральные не царапающие жидкие моющие средства.

• Лампы вытяжки служат для освещения варочной панели во время приготовления и не расчитаны на длительное включение для обычного освещения помещения. Продолжительное использование ламп вытяжек значительно сокращает их средний срок

• Внимание: Несоблюдение рекомендаций по очистке вытяжке и замене и очистки фильтров, приводит к опасностипожара.Рекомендуетсяследоватьприведённым инструкциям.

• Замена галогенных ламп (Рис.8): Для замены галогенных ламп В снимите стеклянную крышку С, поддев ее отверткой в специальных пазах. Замените лампы на лампы такого же типа. Внимание: Не прикасайтесь к лампам голыми руками.

• Органы управления (Рис.9): A = кнопка освещения B = кнопка нулевой C = кнопка первой скорости D= кнопка второй скорости E = кнопка третей скорости F = кнопка таймера автоматической остановки через 15

• В том случае, если ваш прибор снабжен функцией - 28 -ПОВЫШЕННОЙ скорости, ее можно активизировать. Для этого держать в нажатом положении в течении 2-х секунд клавишу E. Функция включается на 10 мин, после чего возвращается к раннее установленной скорости. Мигающая лампочка указывает на то, что функция

Для отключения функции раньше 10- минутного срока повторно нажать клавишу E.

• Clean Air: Нажатом положении в течение 2 –х секунд клавишу F. Для включения функции “clean air” нажать и держать в таком положении клавишу F. Эта функция ежечасно включает двигатель на первой скорости на 10 минут, в течение которых должны мигать одновременно указатели клавиш F и C. После чего двигатель выключается, а указатель на клавише F остается зажженным. Приблизительно через 50 минут опять включается двигатель на первой скорости,и указатели F и C начинают мигать в течение 10 минут и т.д. Нажатием любой клавишы, за исключением клавишы включения освещения, дымосос возвращается в свое нормальное рабочее состояние (напр., если нажать клавишу D- отключается функция “clean air” и двигатель сразу же включается на 2

скорости; нажав клавишу В функция отключается). (*)Функция“ТАЙМЕР АВТОМАТИЧЕСКОЙ ОСТАНОВКИ” задерживает отключение вытяжки, которая продолжает работу на скорости, выбранной при включении этой функции через 15 минут.

• Насыщение жироудаляющих фильтров и фильтров с активированным углем: -После 30 часов работы, кнопка A мигает каждые 2 сек.; в таком случае необходимо очистить жироудаляющие фильтрыи фильтры сактивированнымуглём, если таковые

-После 120 часов работы, кнопка A мигает каждые 0,5 сек.; в таком случае необходимо заменить стандартные фильтры с активированным углём, если таковые имеются. После того, как фильтр очищен и установлен на место, не- обходимосноваактивироватьэлектроннуюпамять,держа нажатой кнопку A в течение около 5 сек., до тех пор, пока она не перестанет мигать. - Если кнопка A не перестаёт мигать, повторите операции с включённым двигателем. ФИРМА НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УШЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИ- ВЕДЕННЫХ ПРЕДУПРЕЖДЕНИЙ. - 29 -3LIK1266 V-ZUG AG Industriestrasse 66, CH-6301 Zug vzug@vzug.ch, www.vzug.com J986.910-2
