РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RMX7BT SONY

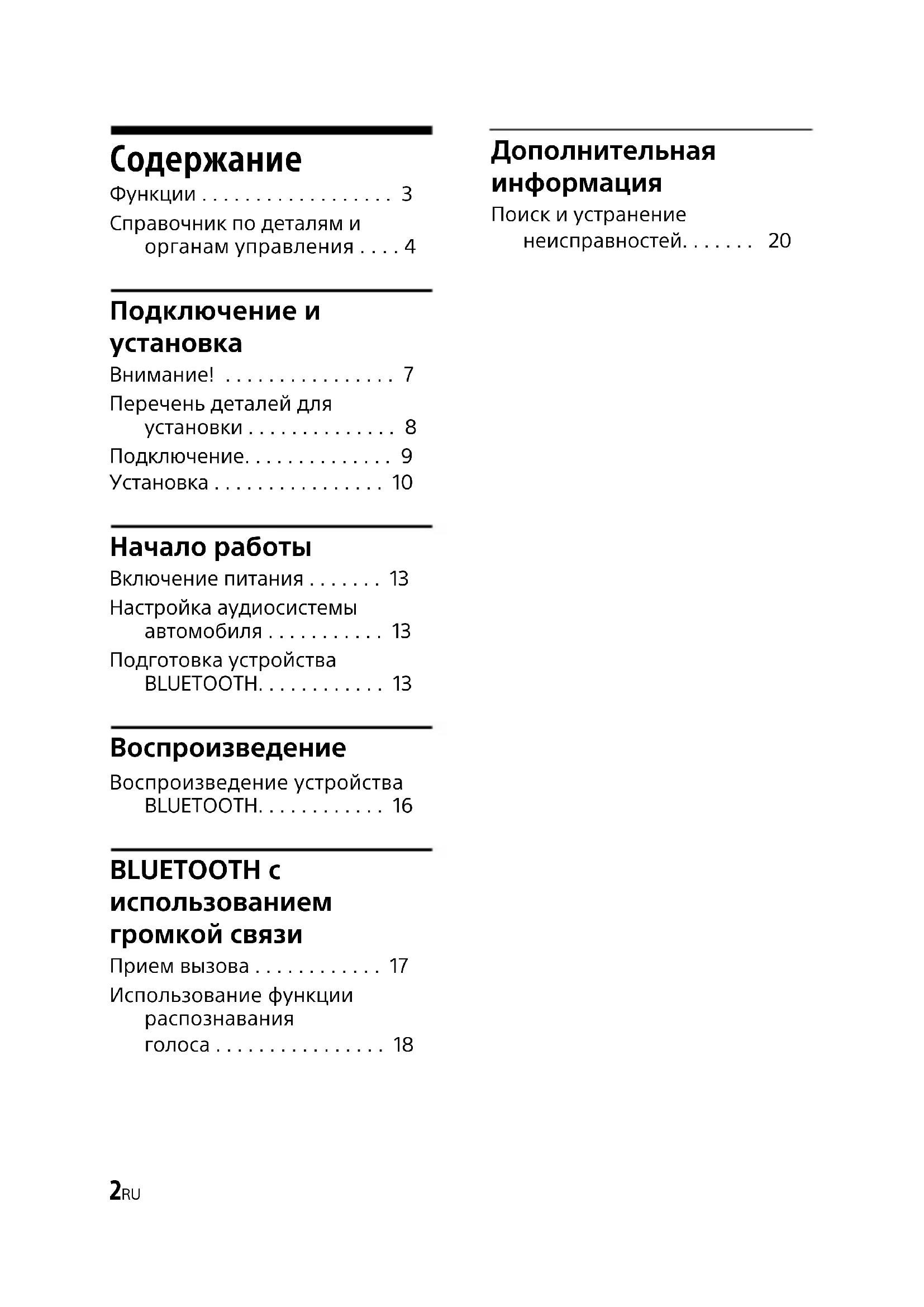

Функции . . . . . . . . . . . . . . . . . . 3 Справочник по деталям и органам управления . . . . 4 Подключение и

• Внимание! p. 7
• Перечень деталей для установки p. 8
• Подключение p. 9
• Установка p. 10
• Начало работы Включение питания p. 13
• Настройка аудиосистемы автомобиля p. 13
• Подготовка устройства BLUETOOTH p. 13
• Воспроизведение Воспроизведение устройства BLUETOOTH p. 16
• BLUETOOTH с использованием громкой связи Прием вызова p. 17
• Использование функции распознавания голоса Дополнительная p. 18

Поиск и устранение неисправностей. . . . . . . 203RU

С легкостью управляйте вызовами, слушайте музыку и делайте много других полезных вещей на своем смартфоне. Этот автомобильный пульт управления с функц. Bluetooth® поддерживает технологию голосовой активации приложений от компании Sony, а благодаря удобной и понятной клавиатуре вы можете пользоваться смартфоном, полностью сосредоточившись

Все что вам нужно — вход AUX и USB-зарядка.4RU Справочник по деталям и органам

MODE Переключает режимы громкости и приближения. PAIRING Нажмите и удерживайте в течение 2 секунд для установки сопряжения. Нажмите и удерживайте в течение 7 секунд для сброса истории сопряжения и параметра MODE адаптера. Индикатор (белый) ZOOM/ VOL (громкость) Загорается при выборе режима приближения. Мигает 4 раза после завершения сброса

Приемник сигналов с пульта дистанционного

Индикатор (синий) Быстро мигает, когда устройство находится в режиме ожидания сопряжения. Медленно мигает, когда устройство находится в режиме ожидания соединения BLUETOOTH. Постоянно горит при соединении через BLUETOOTH. MIC (микрофон) Встроенный микрофон. Не работает, если подключен внешний

Адаптер5RU Разъем AUDIO OUT Подключается к аудиосистеме автомобиля с помощью кабеля AUX. Порт USB Используется для подачи питания на адаптер. Разъем MIC-IN (входное гнездо микрофона) Используется для подключения внешнего микрофона.6RU

Переключение композиций вперед или назад в музыкальном приложении. Знак N Прикоснитесь смартфоном с ОС Android, чтобы установить соединение BLUETOOTH. VOICE Включите функцию Assistant for RM-X7BT (только для смартфонов с ОС Android с установленным приложением) или Siri (только для iPhone). Нажмите и удерживайте в течение 2 секунд, чтобы активировать голосовой набор (только для смартфонов с ОС Android).

Прием/завершение вызова.

Воспроизведение или пауза в музыкальном приложении. Инфракрасный излучатель

Если на адаптере установлен режим VOL (громкость), можно регулировать громкость смартфона. Если на адаптере установлен режим ZOOM, можно использовать функцию приближения в приложении Waze (только для смартфонов с ОС Android™). Для получения подробных сведений см. раздел справки приложения. Кнопка отсоединения

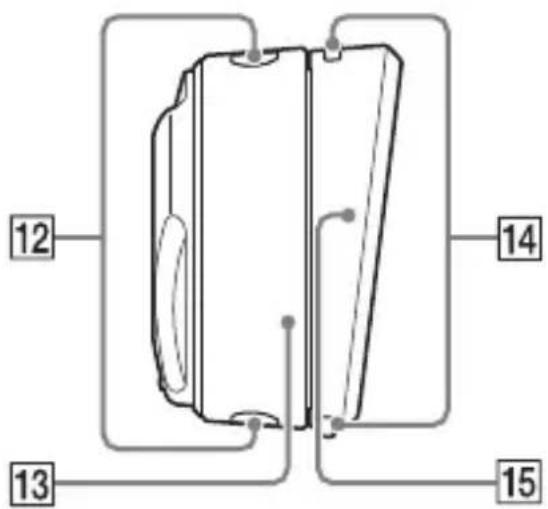

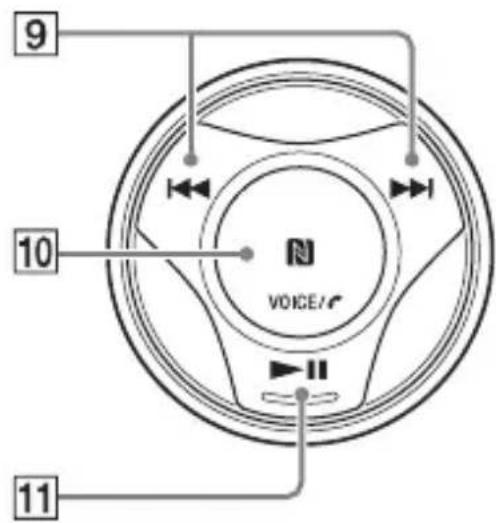

Пульт дистанционного управления RM-X7S7RU

Следите за тем, чтобы кабель не обматывался вокруг колонки рулевого управления или рычага коробки передач — это очень опасно! Следите за тем, чтобы он и другие детали не препятствовали управлению автомобилем. Не устанавливайте адаптер и пульт дистанционного управления там, где они будут подвержены воздействию пыли, грязи, чрезмерной вибрации или высоких температур, например в местах, куда попадают прямые солнечные лучи, или вблизи вентиляционных решеток обогревателей. Адаптер управляется посредством ИК-излучателя на пульте дистанционного управления. Адаптер и пульт дистанционного управления не соединены посредством BLUETOOTH. Не помещайте предметы между адаптером и пультом дистанционного управления, так как это может препятствовать корректной работе ИК-излучателя. Не закрывайте излучатель на пульте дистанционного управления пальцами. Рекомендуется разместить адаптер поблизости от человека, который его использует, при подключении к адаптеру микрофона. Если в системе зажигания вашего автомобиля не предусмотрен режим ACC, отсоединяйте кабель USB при каждом выключении зажигания, чтобы предотвратить разрядку аккумулятора. Подключение и установка8RU Перечень деталей для установки В этот список входит не все содержимое комплекта

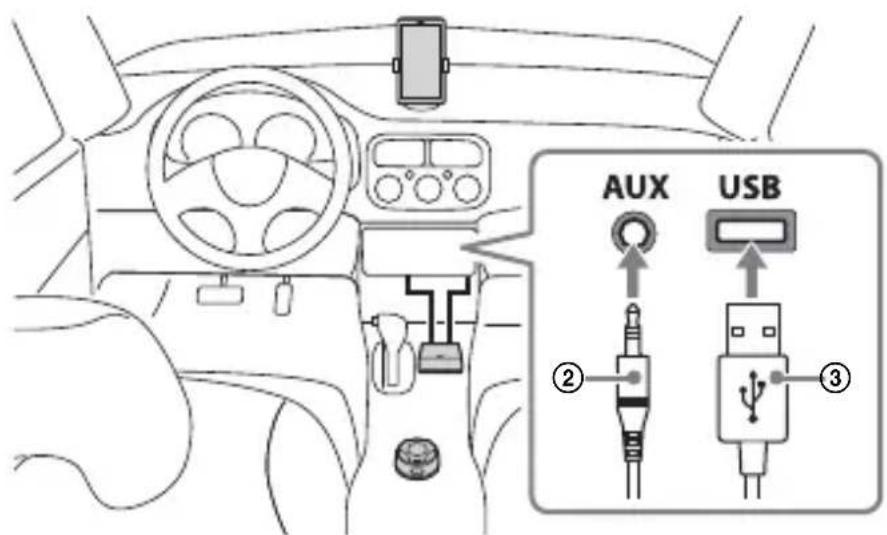

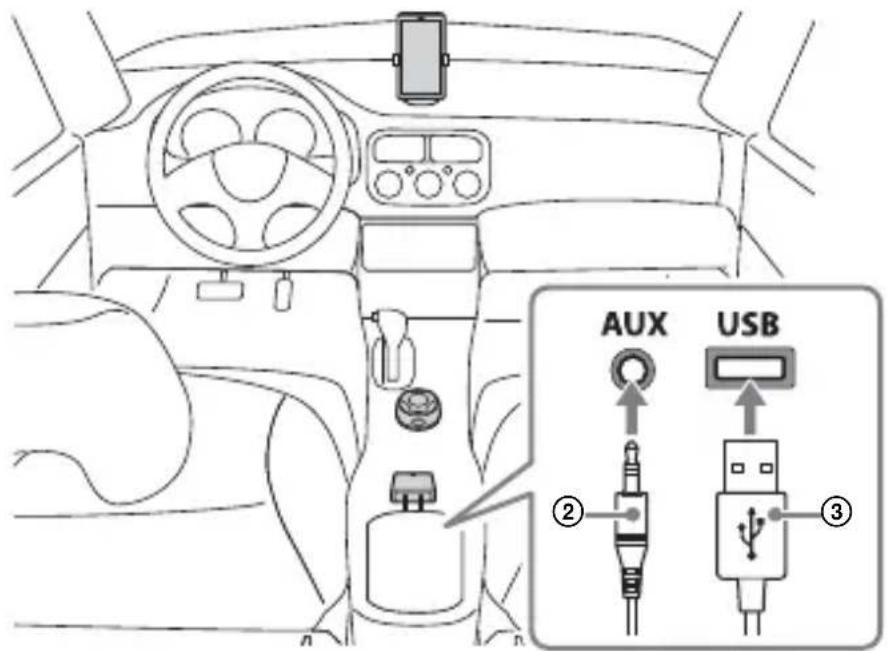

9RU Подключение Подключение к входному гнезду AUX и порту USB в консольном ящике Подключение к входному гнезду AUX и порту USB в нижней части консольной панели

Подключите адаптер кабелями AUX и USB . Разместите адаптер так, чтобы он мог получать ИК-сигналы с пульта дистанционного управления.

1 Откройте крышку в нижней части пульта дистанционного управления с помощью монетки и т. п. 2 Вставьте литиевый аккумулятор из комплекта поставки в пульт дистанционного управления. Замена литиевого аккумулятора В нормальных условиях аккумулятора хватит приблизительно на 1 год. (Срок службы аккумулятора может оказаться короче в зависимости от условий использования.)Когда батарейка разряжается, диапазон действия пульта дистанционного управления уменьшается. ПРЕДУПРЕЖДЕНИЕ При неправильной установке батарейки существует опасность взрыва. Заменяйте батарейку только на такую же или аналогичного типа.Примечания относительно литиевого аккумулятора Храните литиевый аккумулятор в недоступном для детей месте. Если ребенок случайно проглотит батарейку, немедленно обратитесь к врачу. Для обеспечения надежного контакта протрите батарейку сухой тканью. При установке батарейки соблюдайте полярность. Не берите батарейку металлическим пинцетом – это может вызвать короткое замыкание. Установка литиевого аккумулятора Стороной + вверх 11RU Перед установкой Убедитесь, что угол наклона фиксатора или ориентация пульта дистанционного управления подходят для места установки. Пульт дистанционного управления оборудовано 4 пазами, а фиксатор — 2 захватами. Есть четыре способа установить пульт дистанционного управления — в зависимости от ситуации. Чтобы не делать ненужных отверстий и не приклеивать ленту в неподходящем месте автомобиля, установите пульт дистанционного управления и адаптер так, чтобы ничто не мешало им отправлять и принимать ИК-сигналы. ПримечаниеПроделывая отверстие в автомобиле или затягивая винты, будьте осторожны, чтобы не повредить кабели и другие детали автомобиля. 1 Просверлите отверстие диаметром 2 мм в месте автомобиля, выбранном для установки. 2 Отклейте ленту с нижней части фиксатора и прикрепите его в месте

Разместите отверстие фиксатора над отверстием в автомобиле. 3 Вставьте винт из комплекта поставки в отверстие фиксатора и затяните его, закрепив фиксатор в месте установки. Установка пульта дистанционного

Поместите пульт дистанционного управления с литиевым аккумулятором

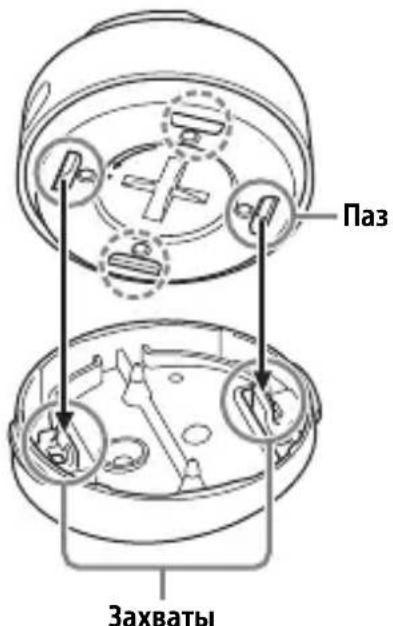

Вставьте паз пульта дистанционного управления в захват фиксатора и надавите на пульт дистанционного управления

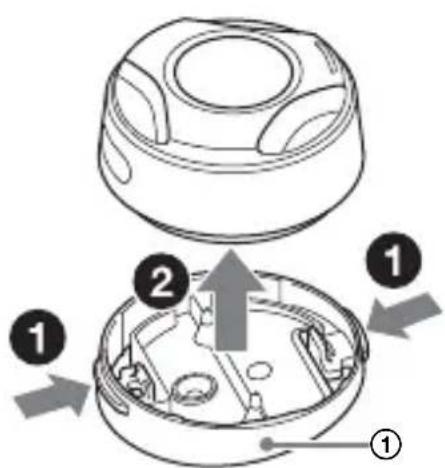

Снятие пульта дистанционного управления 1 Чтобы снять пульт дистанционного управления с фиксатора , потяните пульт, удерживая нажатыми кнопки отсоединения фиксатора с его обеих сторон . 1 Прикрепите адаптер к месту установки с помощью двусторонней липкой ленты из комплекта поставки. 2 Подключите кабели AUX и USB. ПримечаниеПеред наклейкой ленты протрите места установки адаптера и пульта дистанционного управления сухой тряпкой.

Установка адаптера 13RU Включение питания 1 Включите зажигание или поверните ключ зажигания в положение ACC.Адаптер включится. Чтобы отключить питание Отключите зажигание.Адаптер выключится.ПримечаниеЕсли в системе зажигания вашего автомобиля не предусмотрен режим ACC, отсоединяйте кабель USB при каждом выключении зажигания, чтобы предотвратить разрядку аккумулятора.

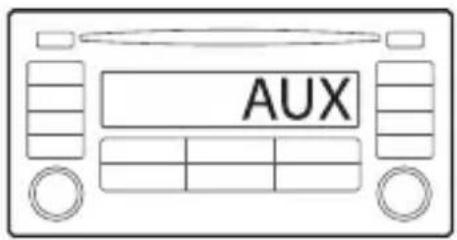

1 Установите AUX как источник аудио в автомобиле.При подключении адаптера к аудиосистеме автомобиля устройство, подключенное к адаптеру, воспроизводит то же, что и динамик аудиосистемы автомобиля.Дополнительные сведения см. в инструкции по эксплуатации, прилагаемой к аудиосистеме автомобиля.

BLUETOOTH Вы можете слушать музыку или совершать вызов с использованием громкой связи в зависимости от устройства с поддержкой технологии BLUETOOTH, например смартфона, сотового телефона или аудиоустройства (далее — “устройство BLUETOOTH”, если не указано иное). Более подробно процесс подключения описан в руководстве по эксплуатации для конкретного устройства.Перед подключением устройства уменьшите громкость аудиосистемы автомобиля. В противном случае звук может оказаться слишком громким. Начало работы14RU При прикосновении к знаку N на пульте дистанционного управления смартфоном с поддержкой технологии NFC* происходит автоматическое сопряжение и подключение адаптера к смартфону.

• NFC (Near Field Communication) — это технология беспроводной связи на малом расстоянии между различными устройствами, такими как мобильные телефоны и метки IC tag. Благодаря функции NFC передача данных осуществляется простым касанием соответствующего символа или определенного места на устройствах с поддержкой технологии NFC. Для смартфона с ОС Android 4.0 или более ранней версии необходимо загрузить приложение “NFC Easy Connect”, доступное в магазине Google Play™. Это приложение может быть недоступно для загрузки в некоторых странах/регионах. 1 Включите функцию NFC на

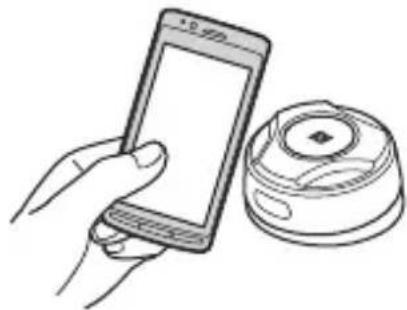

Более подробно процесс подключения описан в руководстве по эксплуатации для конкретного смартфона. 2 Коснитесь части пульта дистанционного управления со знаком N частью смартфона с аналогичной меткой. Убедитесь, что на адаптере загорелся значок . Отключение одним

Повторно коснитесь части пульта дистанционного управления со знаком N частью смартфона с аналогичной

Примечания Выполняйте подключение смартфона осторожно, чтобы избежать царапин. Подключение одним касанием невозможно выполнить, если адаптер уже подключен к другому устройству, поддерживающему функцию NFC. В этом случае следует отключить другое устройство и снова выполнить подключение к смартфону. Подключение к смартфону одним касанием (NFC)15RU При первом соединении с устройством BLUETOOTH необходимо выполнить взаимную регистрацию, называемую сопряжением. Сопряжение нужно для того, чтобы этот адаптер и другие устройства могли распознать друг друга. 1 Расположите устройство BLUETOOTH на расстоянии не более 1 м от данного

2 Нажмите и удерживайте кнопку PAIRING в течение 2

быстро мигает, пока адаптер находится в режиме ожидания сопряжения. 3 Выполните сопряжение на устройстве BLUETOOTH, чтобы оно нашло этот

4 Выберите [RM-X7BT] (название вашей модели), которое отображается на экране устройства BLUETOOTH. Если название вашей модели не отображается, повторите, начиная с действия 2. 5 Если на устройстве BLUETOOTH требуется ввести ключ доступа, введите [0000]. При сопряжении значок продолжает мигать. 6 Выберите данный адаптер на устройстве BLUETOOTH, чтобы установить соединение через BLUETOOTH. загорается, когда соединение установлено. Примечания Во время соединения с устройством BLUETOOTH данный адаптер не может быть обнаружен другим устройством. Для включения обнаружения необходимо перейти в режим сопряжения и выполнить поиск данного адаптера с другого устройства. В зависимости от состояния устройства BLUETOOTH определение названия вашей модели может быть невозможно. Запуск воспроизведения Подробнее см. “Воспроизведение устройства BLUETOOTH” (стр. 16). Прекращение сопряжения Выполните действие 2, чтобы выйти из режима сопряжения после сопряжения данного адаптера и устройства BLUETOOTH. Сопряжение и соединение с устройством BLUETOOTH16RU Чтобы использовать сопряженное устройство, необходимо выполнить соединение с данным адаптером. Некоторые сопряженные устройства выполняют соединение автоматически.

Адаптер хранит данные о 5 последних сопряженных устройствах. При наличии сигнала BLUETOOTH, когда включается зажигание, данный адаптер автоматически устанавливает соединение с последним подключенным смартфоном. Воспроизведение

BLUETOOTH Адаптер поддерживает различные аудиопрофили BLUETOOTH. Можно воспроизводить файлы на подключенном устройстве, которое поддерживает профиль BLUETOOTH A2DP (расширенный профиль распространения

Адаптер поддерживает кодеки SBC/AAC. Кодек автоматически переключается в зависимости от подключенного устройства. Пульт дистанционного управления может работать неправильно — это зависит от работы подключенного устройства или музыкального приложения. Музыкальное приложение работает при помощи HID (профиля человеко-машинного интерфейса), поэтому необходимо подключать смартфон с поддержкой HID или AVRCP. Соединение с сопряженным устройством BLUETOOTH Воспроизведение17RU При подключении с помощью HID виртуальная клавиатура на смартфоне не отображается. Если вы пользуетесь виртуальной клавиатурой, отключите HID на смартфоне. 1 Установите соединение по BLUETOOTH с аудиоустройством (стр. 15). 2 Убедитесь, что значок

Если соединение не установлено, выберите [RM- X7BT] на устройстве BLUETOOTH. 3 Нажмите кнопку на пульте дистанционного управления. Начните воспроизведение композиции в музыкальном приложении на устройстве BLUETOOTH. ПримечаниеПосле соединения адаптера и устройства BLUETOOTH вы можете управлять воспроизведением с помощью кнопок и /. Вы можете управлять смартфоном с помощью голоса, произнося команды во встроенный микрофон или внешний микрофон, подключенный к адаптеру. Подключение внешнего микрофона улучшает качество распознавания голоса. Чтобы использовать смартфон, подключите его к данному адаптеру. Подробнее см. “Подготовка устройства BLUETOOTH” (стр. 13). Прием вызова 1 При поступлении вызова, когда звучит мелодия звонка, нажмите кнопку . Начинается вызов на

ПримечаниеЗвук мелодии звонка и голос собеседника выводятся только из динамиков аудиосистемы автомобиля. BLUETOOTH с использованием громкой связи18RU Отклонение вызова Нажмите и удерживайте кнопку в течение 2 секунд. Завершение вызова Нажмите кнопку еще раз. Переключение между режимом громкой связи и режимом мобильного

Во время телефонного разговора нажмите и удерживайте кнопку , чтобы переключить звук телефонного разговора с адаптера на смартфон и наоборот. Использование

Можно управлять приложением при помощи голосовых команд.ПримечаниеВ целях безопасности соблюдайте местные законы и правила дорожного движения и не управляйте приложением во время вождения.Установив Assistant for RM-X7BT, вы можете управлять смартфоном с ОС Android голосом, просто произнося команды в микрофон.Для получения подробных сведений см. раздел справки приложения.http://s-assistant.sony.net/ПримечаниеПодробнее о функциях приложения см. в описании своего смартфона с ОС Android. 1 Включите приложение на смартфоне с ОС Android. 2 Нажмите кнопку VOICE. 3 Говорите в микрофон после того, как смартфон с ОС Android подаст звуковой сигнал.Приложение начинает работу. Использование функции Assistant for RM-X7BT на смартфоне с ОС Android19RU Чтобы отключить

Нажмите кнопку VOICE. Примечания Ваш голос может не распознаться на смартфоне с ОС Android в зависимости от условий использования. Смартфон с ОС Android может не распознать ваш голос, если вокруг шумно, например, при громком звуке из аудиосистемы автомобиля, дорожном шуме или звуке работающего кондиционера. Приложение может не работать, а время отклика может быть медленным в местах со слабым приемом сигнала мобильной сети. Во время включения приложения звук будет выключен. Siri Eyes Free дает возможность использовать функцию громкой связи в iPhone, просто говоря в микрофон. Вы можете выполнить регистрацию громкой связи на iPhone, который поддерживает функцию Siri Eyes Free. Эта функция доступна только для iPhone 4s или более новых версий. Убедитесь, что ваш iPhone работает под управлением самой последней версии iOS. 1 Включение функции Siri на iPhone. Дополнительные сведения см. в инструкции по эксплуатации, прилагаемой к iPhone. 2 Нажмите кнопку VOICE. Появится экран голосового

3 Говорите в микрофон после того, как iPhone подаст звуковой сигнал. iPhone снова подаст звуковой сигнал, затем функция Siri начнет реагировать. Выключение Siri Eyes Free Нажмите кнопку VOICE. Примечания Ваш голос может не распознаться на iPhone в зависимости от условий использования. iPhone может не распознать ваш голос, если вокруг шумно, например, при громком звуке из аудиосистемы автомобиля, дорожном шуме или звуке работающего кондиционера. Функция Siri Eyes Free может не работать, а время отклика может быть медленным в местах со слабым приемом сигнала iPhone. Во время включения Siri Eyes Free звук аудио будет выключен. Использование Siri Eyes Free20RU Поиск и устранение неисправностей Приводимый ниже контрольный список поможет устранить большинство проблем, которые могут возникнуть при эксплуатации адаптера и пульта дистанционного управления. Перед ознакомлением с нижеприведенной таблицей обратитесь к разделам по подключению и эксплуатации устройства. Если неполадку не удалось устранить, посетите сайт поддержки, указанный в руководстве по применению (отдельный документ). Общая информация Звук отсутствует или очень

Очень низкий уровень громкости подключенного устройства. Увеличьте громкость подключенного устройства. Убедитесь, что адаптер подключен к аудиосистеме автомобиля с помощью кабеля AUX. Убедитесь, что AUX установлен как источник аудио в автомобиле. Смартфон не работает. Убедитесь, что не закрываете излучатель на пульте дистанционного управления

Убедитесь, что адаптер установлен в месте, в котором он может получать ИК- сигналы с пульта дистанционного управления. Убедитесь, что аккумулятор пульта дистанционного управления полностью

При использовании iPhone обновите iOS до последней

Функция NFC Невозможно выполнить подключение в одно касание (NFC). Если смартфон не отвечает на

Убедитесь, что функция NFC смартфона включена. Поднесите знак N на смартфоне ближе к аналогичному знаку на пульте дистанционного управления. Если смартфон находится в чехле, снимите его. Дополнительная информация21RU Чувствительность приема NFC зависит от устройства. Если соединение одним касанием со смартфоном невозможно выполнить несколько раз подряд, выполните соединение по BLUETOOTH вручную. Функция BLUETOOTH Подключаемое устройство не может распознать данный

Перед сопряжением переведите данный адаптер в режим ожидания сопряжения. После соединения с устройством BLUETOOTH данный адаптер не может быть обнаружен другим устройством. Завершите текущее подключение и выполните поиск данного адаптера с другого устройства. Отсутствует мелодия звонка. В зависимости от подключаемого устройства мелодия звонка может отправляться неправильно. При воспроизведении на аудиоустройстве по BLUETOOTH имеют место провалы звука. Уменьшите расстояние между данным адаптером и аудиоустройством BLUETOOTH. Если аудиоустройство BLUETOOTH хранится в футляре, мешающем прохождению сигнала, то на время использования извлеките аудиоустройство из

Рядом используется несколько устройств или других устройств BLUETOOTH, излучающих радиоволны. Выключите другие устройства. Увеличьте расстояние до других устройств. Воспроизведение звука мгновенно останавливается при установке соединения между этим адаптером и смартфоном. Это не является неисправностью. Управление подключенным аудиоустройством BLUETOOTH невозможно. Убедитесь, что подключенное аудиоустройство BLUETOOTH поддерживает HID или AVRCP.22RU Ответ на вызов выполняется автоматически. На подключаемом телефоне настроена функция автоматического ответа на

Если в результате предлагаемых действий не удастся устранить неполадку, обратитесь к ближайшему дилеру Sony.http://www.sony.net/ ©2016 Sony Corporation Printed in China
