РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WKL 3003 AEG

Инструкция по монтажу и эксплуатации Pyccкий ME952 Inhaltsverzeichnis Deutsch Seite 4 - 9

эксплуатации 46 - 48

1.1 Описание прибора 46

1.3 Указания по безопасности 47

1.4 Уход и техническое

обслуживание Что делать, если . . . ? 47

2.1 Составляющие прибора 49

Технические характеристики 49

2.2 Указания по безопасности 49

2.5 Сдача в эксплуатацию 50

для пользователя и специалиста

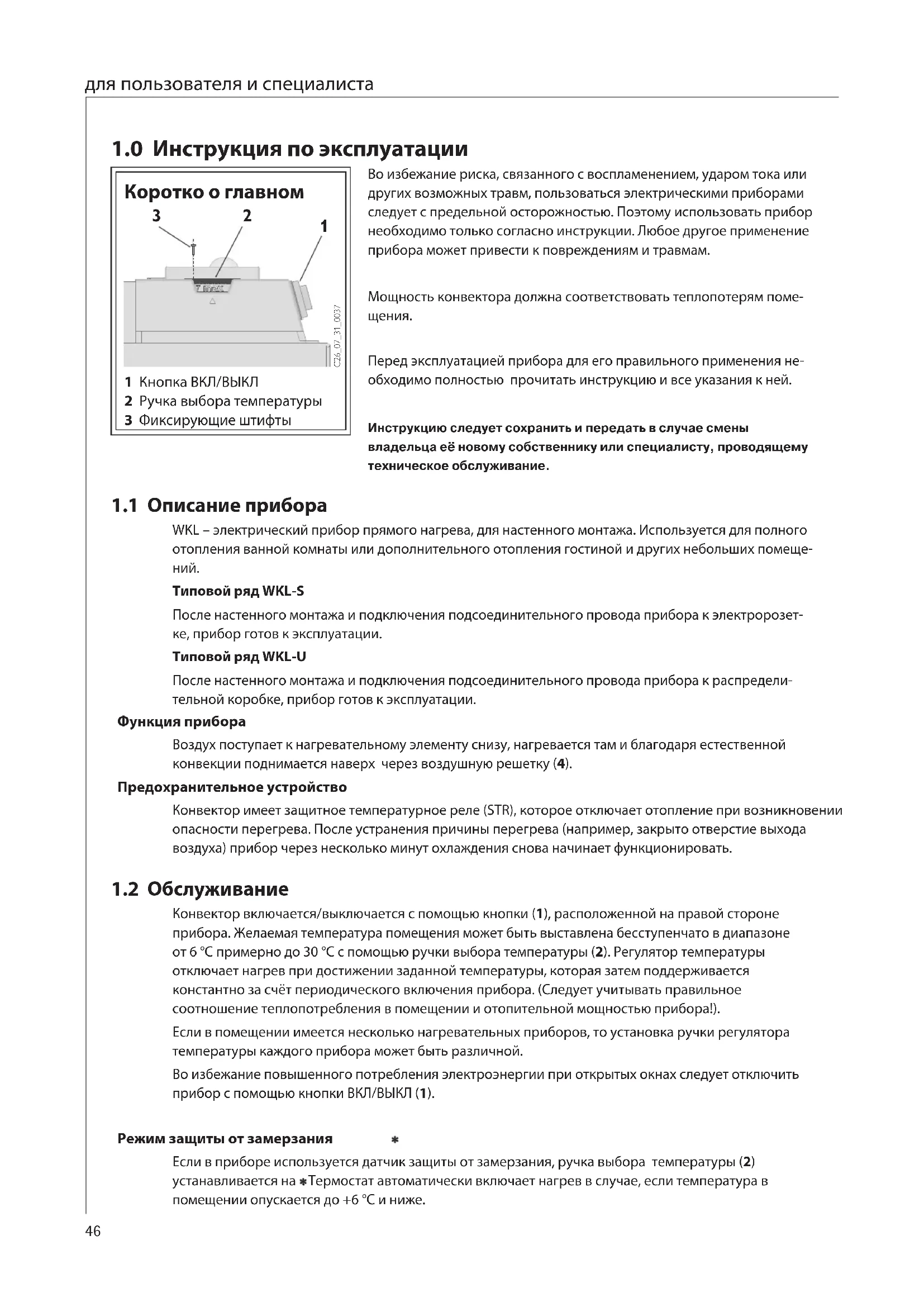

1.0 Инструкция по эксплуатации

Во избежание риска, связанного с воспламенением, ударом тока или других возможных травм, пользоваться электрическими приборами следует с предельной осторожностью. Поэтому использовать прибор необходимо только согласно инструкции. Любое другое применение прибора может привести к повреждениям и травмам.Мощность конвектора должна соответствовать теплопотерям поме-щения. Перед эксплуатацией прибора для его правильного применения не-обходимо полностью прочитать инструкцию и все указания к ней.Инструкцию следует сохранить и передать в случае смены владельца её новому собственнику или специалисту, проводящему техническое обслуживание.

1.1 Описание прибора

WKL – электрический прибор прямого нагрева, для настенного монтажа. Используется для полного отопления ванной комнаты или дополнительного отопления гостиной и других небольших помеще-ний. Типовой ряд WKL-S После настенного монтажа и подключения подсоединительного провода прибора к электророзет-ке, прибор готов к эксплуатации. Типовой ряд WKL-UПосле настенного монтажа и подключения подсоединительного провода прибора к распредели-тельной коробке, прибор готов к эксплуатации. Функция прибора Воздух поступает к нагревательному элементу снизу, нагревается там и благодаря естественной конвекции поднимается наверх через воздушную решетку (4). Предохранительное устройство Конвектор имеет защитное температурное реле (STR), которое отключает отопление при возникновении опасности перегрева. После устранения причины перегрева (например, закрыто отверстие выхода воздуха) прибор через несколько минут охлаждения снова начинает функционировать.

Конвектор включается/выключается с помощью кнопки (1), расположенной на правой стороне прибора. Желаемая температура помещения может быть выставлена бесступенчато в диапазоне от 6 °C примерно до 30 °C с помощью ручки выбора температуры (2). Регулятор температуры отключает нагрев при достижении заданной температуры, которая затем поддерживается константно за счёт периодического включения прибора. (Следует учитывать правильное соотношение теплопотребления в помещении и отопительной мощностью прибора!).Если в помещении имеется несколько нагревательных приборов, то установка ручки регулятора температуры каждого прибора может быть различной.Во избежание повышенного потребления электроэнергии при открытых окнах следует отключить прибор с помощью кнопки ВКЛ/ВЫКЛ (1). Режим защиты от замерзания Если в приборе используется датчик защиты от замерзания, ручка выбора температуры (2) устанавливается на . Термостат автоматически включает нагрев в случае, если температура в помещении опускается до +6 °C и ниже.

C26_07_31_0037 Коротко о главном 1 Кнопка ВКЛ/ВЫКЛ 2 Ручка выбора температуры 3 Фиксирующие штифты

Pyccкий для пользователя и специалиста Ограничение регулятора температуры Для того, чтобы зафиксировать ручку выбора температуры на определенной настройке, на задней стенке прибора откручиваются два штифта (3) и устанавливаются по обе стороны желаемого значения.Для фиксации желаемой температуры штифт a следует вставить точно в напротив расположенное отверстие.При ограничении устанавливаемого диапазона температуры следует установить минимальное и максимальное значение на ручке выбора и соответственно также зафиксировать штифт b в другом несколько смещённом, расположенном напротив отверстии.

1.2.1 Внешний регулятор температуры

В случае надобности прибор может приводиться в действие обычным внешним регулятором температуры. При этом ручка выбора температуры (2) поворачивается вправо до упора (MAX). Регулятор температуры следует устанавливать по возможности на большом расстоянии от прибора и на высоте минимум 1,5 м.

1.2.2 Отключение конвектора

Чтобы отключить прибор, нужно поставить его в позицию AUS (Выкл.) и выдернуть вилку из розетки, но не тянуть за электрический кабель.

1.3 Указания по безопасности

Запрещается использовать прибор: – в помещениях, которые могут быть взрыво- и пожароопасными вследствие наличия химикатов, пыли, газов или паров; – в непосредственной близости от трубопроводов или резервуаров, содержащих или проводящих горючие и взрывоопасные вещества. – нельзя превышать минимальные безопасные расстояния от объектов при установке

Установка, также как и ввод в эксплуатацию, и техническое обслуживание проводятся только специалистом согласно инструкции. Ни в коем случае нельзя пользоваться прибором, если в помещении проводятся такие работы, как укладка или заделка швов паркета, чистка с использованием воска-спрея для полировки паркета, бензина или подобных веществ. Огнеопасно! При работе прибора поверхность корпуса и выходящий воздух могут нагреваться до 80 С и выше. Устанавливать в недоступном для маленьких детей месте! Запрещается прислонять к прибору предметы, либо ставить их между прибором и Вблизи отопительного прибора не должны находиться легковоспламеняющиеся предметы из дерева, бумаги, текстиля и т.д., а также пожароопасные материалы, например, ветошь, бензин, распылительные баллоны и т.д. Опасность возгорания! Во избежание перегрева конвектора ни в коем случае ничем не накрывать прибор.

C26_07_31_003848 для пользователя и специалиста Что делать, если . . . ? Проверьте, включена ли . . .. . . кнопка EIN=Вкл./AUS=Выкл.. . . проверьте электрические выключатели и предохранители в щитке.Устраните причину! Если после этого прибор не нагревается, позвоните специалисту!Проверьте, не накрыт ли прибор чем-либо, что может привести к его перегреву (например, закрытое отверстие доступа воздуха).Устраните причину!Если после нескольких минут охлаждения прибор не нагревается, позвоните специалисту!Сообщить в сервисную службу тип и номер конвектора(8), посмотрев на этикетку производителя!• Прибор не нагревается• Прибор отключается автоматически• Звонок в сервисную службу Typ: WKL . . . . E-Nr.: . . . . . . F-Nr.: . . . . . .

Для предметов любого типа, таких как мебель, гардины, занавески и текстиль или другие воспламеняющиеся и невоспламеняющиеся материалы, должны соблюдаться следующие минимальные расстояния: до воздушной решетки ⇒ 500 мм до боковых стенок прибора ⇒ 100 мм до верхней стенки прибора ⇒ 150 мм до нижней стенки прибора ⇒ 100 мм до задней стенки прибора ⇒ 26 мм Тёплый воздух должен выходить беспрепятственно! Прибор для настенного монтажа, не предназначен для напольного монтажа Не допускается внесение каких-либо изменений Не наступать на прибор! Не оставлять работающий прибор без присмотра Особенно осторожно использовать в присутствии детей, пожилых людей и животных. Опасность травмирования! В случае повреждения или обнаружения сбоев в работе ни в коем случае не эксплуатировать прибор

1.4 Уход и техническое обслуживание

Загрязнения на корпусе прибора необходимо по возможности сразу обработать влажной салфеткой и горячей мыльной водой. В неработающем состоянии прибор можно протирать обычным средством для ухода. Избегать абразивных или растворяющих чистящих средств. Избегайте попадания влаги в прибор, а также моющих средств в вентиляционную решетку. При регулярном техническом обслуживании мы рекомендуем проверять механизмы контроля и регулирования. По истечении 10 лет эксплуатационного срока специалист должен проверить устройство безопасности, контроля и регулирования. В случае, если подсоединение электропитания повреждено, оно должно быть заменено производителем, сервисным центром производителя или авторизованным и квалифицированным лицом. Обязательно для предотвращения опасности.49 для специалиста

2. Инструкция по монтажу

Монтаж и подключение должны производиться специалистом, согласно требованиям данной инс-трукции по монтажу и эксплуатации.Распаковывать прибор и его комплектующие следует на месте установки! При этом не оставляйте ничего в упаковочном материале.

2.1 Составляющие прибора

4 вентиляционная решётка 5 настенный кронштейн 6 замок фиксации 7 электрический кабель 8 шильда прибора Технические характеристики

Размер A121 195 195 343 491 639 787Вес кг4,0 4,6 4,6 6,0 7,2 8,4 9,9Подключение 1/мощность 230 V ~Мощность кВт0,5 0,75 1,0 1,5 2,0 2,5 3,0Интервал установки температурыºC от 6 до 30Защита от замерзанияºC около 6Класс защиты IIТип защиты IP 24 защита от брызг водыПроверено допущеносмотри на шильду прибора

2.2 Указания по безопасности

Запрещается использовать прибор: – в помещениях, которые могут быть пожаро- и взрывоопасными вследствие наличия химикатов, пыли, газов или паров; – в непосредственной близости от трубопроводов или резервуаров, содержащих или проводящих горючие и взрывоопасные вещества. – нельзя превышать минимальные безопасные расстояния от объектов при установке

В мастерских или прочих помещениях, в которых присутствуют выхлопные газы, запах масла или бензина и т.д., или проводятся работы с огнегасящими средствами и химикатами, возможно возник-новение устойчивого неприятного запаха и при определенных условиях – загрязнения. Прибор устанавливается только на вертикальной стене, выдерживающей температуру до 80°С. Следует соблюдать минимальные расстояния до ограничивающей площади объекта Соблюдайте предписания Союза немецких электротехников 0100, указания Вашего электроснабжающего предприятия и сведения на табличке с номинальными данными

Pyccкийдля специалиста Прибор нельзя устанавливать непосредственно под электророзеткой. При подключении прибора к сети переменного тока разделяющий участок к сети дол- жен быть минимум 3 мм на всех участках цепи. Здесь могут применяться контакторы, силовые выключатели, предохранители и т.д. Установка с фиксировано проложенным кабельным соединением не допустима. Обратить внимание на шильду прибора. Указанное напряжение должно совпадать с на- пряжением в сети. При установке нагревательного прибора в помещениях с ванной и/или душем, следует соблюдать соответствие типу защиты, указанному на шильде. Прибор устанавливать так, чтобы избежать соприкосновения выключателя и регулиру- ющего устройства с человеком, находящимся в ванной или под душем. В случае замены каких-либо частей прибора, подключение должно осуществляться только специалистом.

2.3.1 Монтаж настенного кронштейна Рис.

Настенный кронштейн использовать в качестве шаблона для фиксации, который обеспечивает при этом необходимое расстояние от пола. Для фиксации прибора сделать следующее: I ориентированный на центр стены кронштейн (5) поставить на пол в горизонтальном положении и обозначить отверстия а и d на стене монтажа;

кронштейн приподнять так, чтобы отверстие b в кронштейне совпадало с обозначениями на стене монтажа; Отверстия с и d кронштейна обозначить на стене монтажа; Во всех четырёх обозначениях просверлить отверстия и закрепить кронштейн инструментом в соответствии с видом стены. С помощью удлинённых отверстий можно выравнить прибор для фиксации.

Конвектор навешивается пазами одновременно на 4 петли, расположенные на настенном кронш- тейне, и прижимается вниз для фиксации. Затем фиксирующий замок (6) настенного кронштейна поворачивается по часовой стрелке до упора и, таким образом, фиксирует крепление. Для демонтажа конвектора фиксирующий замок следует повернуть, прибор слегка приподнять и снять с кронштейна.

2.4 Электрическое подключение

Для подключения необходимо напряжение 230 V ~. Распределительную коробку следует монтировать на расстоянии не менее 10 см сбоку от прибора.

2.5 Сдача в эксплуатацию

Объясните пользователю функции прибора. Следует обратить особое внимание покупателя на указания по безопасности. Не забыть передать пользователю инструкцию по эксплуатации и монтажу.51

Условия и порядок гарантийного обслуживания определяются отдельно для каждой страны. За информацией о гарантии и гарантийном обслуживании обратитесь пожалуйста в представительство Stiebel Eltron в Вашей стране.
