RT12 - Аудиоприемник ROTEL - Бесплатное руководство пользователя

Тип продукта	Аудиоресивер / Цифровой шлюз (Digital Gateway) с тюнером FM, DAB+, интернет-радио и UPnP медиаплеером
Бренд	Rotel
Модель	RT12
Размеры (В x Ш x Г)	80 мм (высота лицевой панели) x 430 мм (стандартная ширина) x 350 мм (примерная глубина)
Вес	Около 4 кг
Питание	120 В / 60 Гц (версия для США) или 230 В / 50 Гц (версия для ЕС)
Энергопотребление	16 Вт при работе, 0,5 Вт в режиме ожидания (нормальный режим)
FM-тюнер	Стерео FM-прием с RDS, чувствительность 22,2 дБф, отношение сигнал/шум 70 дБ (моно), 60 дБ (стерео)
DAB+ тюнер	Прием DAB+ диапазон III (174-240 МГц), чувствительность -80 дБм
Интернет-радио	Доступ к тысячам станций через WiFi (802.11 b/g) или Ethernet, совместимость с WEP/WPA/WPA2
Медиаплеер	Воспроизведение UPnP с ПК/NAS-сервера, форматы: AAC, MP3, WMA (без потерь), OGG Vorbis, WAV, AIFF, FLAC, AU
Сетевое подключение	Ethernet RJ-45, встроенный WiFi с прилагаемой антенной, разъем mini-USB для обновления
Цифровые аудиовходы	1 коаксиальный вход и 1 оптический вход (AUX)
Аудиовыход	Стерео аналоговый выход (2,1 В при 0 дБFS), разъемы RCA
Системное подключение	Rotel Link (разъем 3,5 мм) для соединения с усилителем и CD-плеером, вход/выход триггера 12 В
Антенна	Проводная антенна FM/T в комплекте, разъем F для DAB, антенна WiFi в комплекте
Уход и чистка	Чистить сухой тканью или пылесосом на низкой мощности
Безопасность	Двойная изоляция (символ класса II), не подвергать воздействию влаги, отключать перед обслуживанием
Запчасти и ремонтопригодность	Пользователь не может ремонтировать детали; обновление ПО через USB; обращайтесь к авторизованному специалисту
Общая информация	Инструкция доступна на нескольких языках; гарантия производителя при предъявлении чека; соответствие стандартам RoHS и WEEE

Часто задаваемые вопросы - RT12 ROTEL

Как подключить Rotel RT12 к Интернету?

Вы можете использовать проводное соединение (Ethernet RJ-45) или беспроводное (WiFi). Для WiFi включите устройство, оно будет искать доступные сети. Выберите свою сеть и введите ключ WEP/WPA, вращая кнопку PUSH-SELECT. После подключения устройство автоматически получает доступ к порталу интернет-радио.

Почему нет звука?

Проверьте, что аудиокабели между выходом устройства и входом вашего предусилителя или усилителя правильно подключены. Убедитесь, что выбран источник (FM, DAB, Интернет) и что громкость не на минимуме. Для интернет-радио проверьте подключение к Интернету и активность станции.

Как запомнить радиостанцию в пресете?

Во время прослушивания станции нажмите кнопку MEMORY (4) на пульте управления, затем номер пресета (0-9) на цифровой клавиатуре. До 30 станций можно сохранить для каждого диапазона (FM, DAB, Интернет).

Что делать, если сеть WiFi не обнаружена?

Убедитесь, что WiFi-роутер включен и находится в зоне досягаемости. Проверьте, что WiFi включен в меню Settings → Network Config → Wired/Wireless (выберите Wireless). Вы также можете вручную просканировать сети через Scan Network. Если проблема сохраняется, проверьте, нет ли на роутере MAC-фильтрации.

Как использовать функцию RDS в FM?

Кнопка RDS на пульте управления позволяет последовательно отображать название станции, тип программы, прокручивающийся текст, время и дату. Функция RDS доступна только если станция передает эти данные.

Как выполнить поиск DAB?

Нажмите кнопку DAB (5) на передней панели или кнопку DAB на пульте, затем зайдите в меню Settings DAB → Full Scan для запуска полного сканирования доступных мультиплексов. Вы также можете вручную выбрать станции через Station List.

Могу ли я воспроизводить свои музыкальные файлы с компьютера?

Да, через функцию Media Player. Настройте Windows Media Player 11 или 12 как сервер UPnP (включите общий доступ к мультимедиа). На RT12 зайдите в Media Player → UPnP Servers, выберите ваш ПК, затем просмотрите папки. Поддерживаемые форматы: AAC, MP3, WMA (без потерь), OGG, WAV, AIFF, FLAC.

Как обновить программное обеспечение RT12?

Зайдите в Settings → Network Config → Software Upgrade. Устройство проверяет наличие обновления. Если найдена новая версия, подтвердите загрузку. Не отключайте питание во время обновления (15-60 минут). Вы также можете использовать разъем mini-USB для ручного обновления через авторизованного специалиста.

Что означают режимы ожидания Normal и Quick?

В режиме Normal сетевое подключение отключается в режиме ожидания (потребление 0,5 Вт). В режиме Quick подключение остается активным (потребление около 1,5 Вт), если вы управляете устройством через IP (Rotel Link). Вы можете изменить этот параметр в меню Setup → Power Option.

Как сбросить устройство до заводских настроек?

Нажмите кнопку SETUP на пульте управления, выберите FACTORY DEFAULT и подтвердите. Это удалит все пресеты, сетевые настройки и сбросит код пульта на 1. Используйте эту опцию в крайнем случае.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RT12 ROTEL

Инструкция пользователя

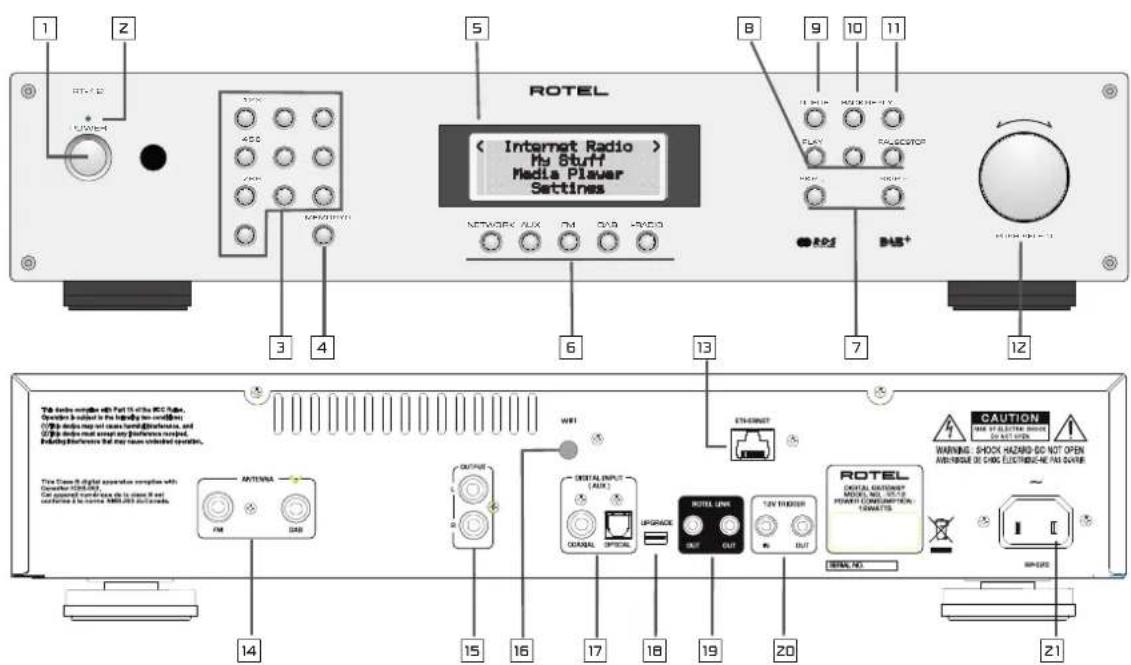

Органы управления и разъемы

Перед подсоединением обязательно:

√ Отключите все компоненты в системе перед подсоединением любых компонентов, включая акустические системы.
√ Отключите все компоненты в системе перед изменением любых соединений в системе.

Также рекомендуем вам:

Уменьшить громкость усилителя до минимума перед включением и выключением.

Contents

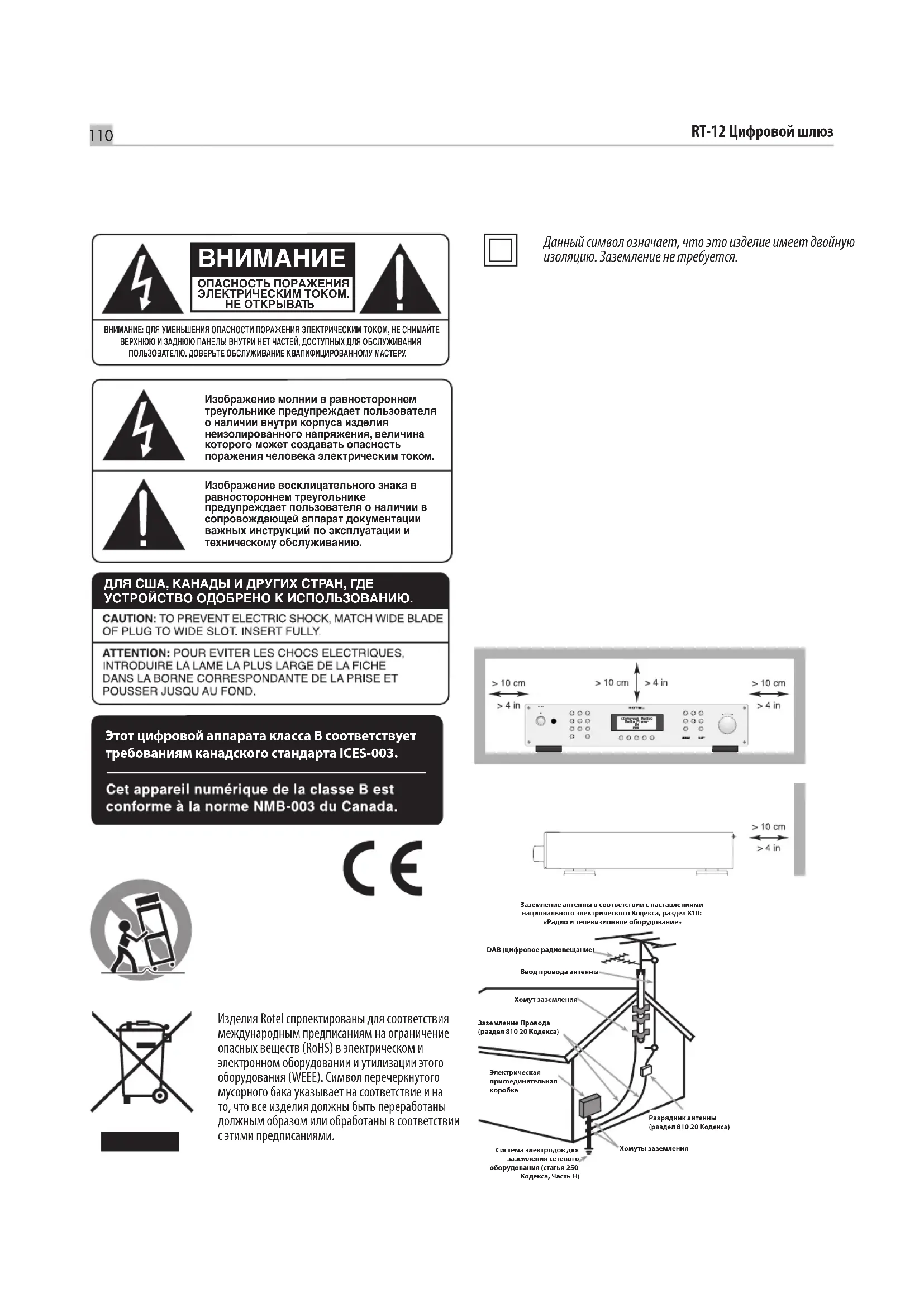

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. НЕ ОТКРЫВАТЬ

ВНИМАНИЕ: ДЛЯ УМЕНЬШЕНИЯ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ ВЕРХНЮЮ И ЗАДНЮЮ ПАНЕЛЬ! ВНУТРИ НЕТ ЧАСТЕЙ, ДОСТУПНЫХ ДЛЯ ОБСЛУЖИВАНИЯ ПОЛЬЗОВАТЕЛЮ. ДОВЕРЬТЕ ОБСЛУЖИВАНИЕ КВАЛИФИЦИРОВАННОМУ МАСТЕРУ.

Изображение молнии в равностороннем треугольнике предупреждает пользователя о наличии внутри корпуса изделия неизолированного напряжения, величина которого может создавать опасность поражения человека электрическим током.

Изображение восклицательного знака в равностороннем треугольнике предупреждает пользователя о наличии в сопровождающей аппарат документации важных инструкций по эксплуатации и техническому обслуживанию.

ДЛЯ США, КАНАДЫ И ДРУГИХ СТРАН, ГДЕ УСТРОЙСТВО ОДОБРЕНО К ИСПОЛЬЗОВАНИЮ.

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Этот цифровой аппарата класса В соответствует требованиям канадского стандарта ICES-003.

Изделия Rotel спроектированы для соответствия международным предписаниям на ограничение опасных веществ (RoHS) в электрическом и электронном оборудовании и утилизации этого оборудования (WEEE). Символ перечеркнутого мусорного бака указывает на соответствие и на то, что все изделия должны быть переработаны должным образом или обработаны в соответствии с этими предписаниями.

Данный символ означает, что это изделие имеет двойную изоляцию. Заземление не требуется.

Замечание

Подсоединение к разъему mini USB на задней панели должно быть осуществлено только авторизованным специалистом.

Информация FCC по электромагнитной совместимости

Это оборудование протестировано на предмет электромагнитной совместимости и подтверждено, что оно удовлетворяет требованиям для цифровых устройств класса Class B в части Part 15 правил FCC. Эти требования сформулированы для того, чтобы обеспечить разумную защиту от вредных излучений в жилых помещениях. Это устройство генерирует, использует и может излучать энергию на радиочастотах и, будучи установленным и используемым не в соответствии с инструкцией, может создавать помехи для радиосвязи.

Однако это не гарантирует, что в некоторых случаях не возникнут помехи для приема радио или телепередач. В таком случае вы можете попробовать предпринять следующее:

• Переориентировать приемную антенну (ТВ, радио и т.п.)
• Увеличить расстояние между устройством и ресивером
• Использовать другую розетку для ТВ, радио и т.п.
• Обратиться за консультацией к дилеру или квалифицированному специалисту по радио и ТВ

Предостережение

Это устройство удовлетворяет требованиям части Part 15 правил FCC и является субъектом следующих условий: (1) Это устройство не может вызывать вредные помехи, и (2) Это устройство должно выдерживать любые принимаемые помехи, включая такие помехи, которые могут привести к нежелательным отклонениям от нормальной работы.

ЗАМЕЧАНИЯ ДЛЯ УСТАНОВЩИКОВ СИСТЕМ КАБЕЛЬНОГО ТВ: обратите внимание установщика антенн или систем CATV на параграф 820-40 Правил по установке электрооборудования (Article 820-40 of the NEC). В ней описаны правила заземления, в частности то, что «земля» устройства должна быть подсоединена к заземлению здания, причем как можно ближе к вводу кабеля. См. чертежи по установке.

ПРИМЕЧАНИЕ: Это оборудование протестировано на предмет электромагнитной совместимости и подтверждено, что оно удовлетворяет требованиям для цифровых устройств класса Class B в части Part 15 правил FCC. Эти требования сформулированы для того, чтобы обеспечить разумную защиту от вредных излучений в жилых помещениях. Это устройство генерирует, использует и может излучать энергию на радиочастотах и, будучи установленным и используемым не в соответствии с инструкцией, может создавать помехи для радиосвязи. Нет гарантии, что в некоторых случаях не возникнут помехи для приема радио или телепередач, которые можно обнаружить включая и выключая данное устройство. В таком случае вы можете попробовать предпринять следующее:

• Переориентировать приемную антенну (ТВ, радио и т.п.)
• Увеличить расстояние между устройством и ТВ тюнером
• Использовать другую розетку для ТВ, радио и т.п.
• Обратиться за консультацией к авторизованному дилеру Rotel

Важные инструкции по безопасности

Предупреждение: 1Внутри отсутствуют детали, обслуживаемые пользователем. Обращайтесь за обслуживанием только к квалифицированному ремонтному персоналу.

Предупреждение: Для снижения опасности возгорания или удара электрическим током, не подвергайте данное изделие воздействию воды или влаги. Не подвергайте изделие воздействию капель или брызг. Не размещайте никаких предметов, заполненных жидкостями, таких как вазы, на устройстве. Не позволяйте посторонним предметам попадать внутрь корпуса. Если прибор подвергается воздействию влаги, или посторонний предмет попал внутрь корпуса, немедленно отсоедините сетевой шнур от стенной розетки. Отнесите прибор к квалифицированному специалисту для осмотра и необходимого ремонта.

Прочитайте все инструкции перед подсоединением и эксплуатацией компонента.

Сохраните это руководство, чтобы вы могли обращаться к этим инструкциям по безопасности.

Обращайте внимание на все предупреждения и информацию о безопасности в этих наставлениях и на самом изделии. Следуйте всем инструкциям по эксплуатации.

Очищайте корпус только при помощи сухой тряпки или пылесосом.

Не используйте данный прибор вблизи воды.

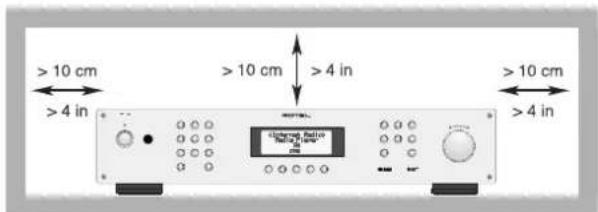

Вы должны обеспечить минимум 10 см свободного пространства вокруг прибора.

Не ставьте прибор на кровать, диван, ковер или аналогичную поверхность, которая может перекрыть вентиляционные отверстия. Если прибор размещен в книжном или стенном шкафу, там должна быть вентиляция для должного охлаждения.

Держите компонент в отдалении от батарей, калориферов, печей или любой другой аппаратуры, которая производит тепло.

Предупреждение: Разъем шнура питания на за дней панели является устройством для отключения сети питания. Прибор должен быть размещен на открытом пространстве, которое обеспечивает доступ к разъему сетевого шнура.

Данный прибор должен быть по дсо единен к источн ику питания только такого типа и напряжения, которые указаны на задней панели. (США: 120 В/60 Гц, ЕС: 230 В/50 Гц)

Подсоединяйте компонент к питающей розетке только при помощи сетевого шнура из комплекта поставки, или его точного эквивалента. Не переделывайте поставляемый шнур. Поляризованный штеккер имеет два ножевых контакта, один из которых шире другого. Заземляющий штеккер имеет два ножевых контакта и третий заземляющий штырь. Они обеспечивают вашу безопасность. Не отказывайтесь от мер безопасности, предоставляемых заземляющим или поляризованным штеккером. Если поставляемый штеккер не подходит к вашей розетке, обратитесь к электрику для замены устаревшей розетки. Не используйте удлинитель питания.

Основной штеккер сетевого шнура является отключаемым от аппарата устройством. Для полного отключения изделия от питающей сети, основной штеккер сетевого кабеля следует отсоединять от сетевой розетки переменного тока. Светодиодный индикатор ждущего режима не будет гореть, показывая, что сетевой шнур отключен. Сетевой штекер должен оставаться в легкой доступности.

Не прокладывайте сетевой шнур там, где он может быть раздавлен, пережат, скручен, подвергнут воздействию тепла или поврежден каким-либо спрособом. Обращайте особое внимание на сетевой шнур вблизи штеккера и там, где он входит в заднюю панель устройства.

Сетевой шнур следует отсоединять от стенной розетки во время грозы или если прибор оставлен неиспользуемым длительное время.

Этот прибор должен быть подсоединен к сетевой розетке, оборудованной защитным заземлением.

Используйте только принадлежности, указанные производителем.

Используйте только тележку, поставку, стойку, кронштейн или полку системы, рекомендованной компанией Rotel. Будьте осторожны при перемещении прибор на подставке или стойке во избежание ранения от опрокидывания.

Немедленно прекратите использование компонента и передайте на обследование и/или обслуживание квалифицированной ремонтной организацией если:

• Сетевой шнур или штеккер был поврежден.
- Внутрь прибора уронили предметы или пролили жидкость.
• Прибор побывал под дождем.
• Прибор демонстрирует признаки ненормальной работы.
• Прибор уронили или повредили любым другим способом.

Батареи в пульте дистанционного управления (ДУ) не должны подвергаться воздействию излишнего тепла, такого как солнечный свет, огонь и т.п.

Содержание

Figure 1: Органы управления и разъемы 4

Figure 2: Схема подключения 5

Figure 3: Подключение интерфейса Rotel-Link (черный) и

12-В триггерного сигнала – Trigger (серый) 6

Важные замечания 7

Важные инструкции по безопасности.... 111

О компании Rotel 112

Обзор – Rotel интернет-радио тюнеры/цифровые шлюзы 113

DAB и FM радио 113

Интернет радио 113

Сетевой доступ 113

Веб-сайт Rotel радио – управление вашими станциями 113

Воспроизведение с сетевых серверов 113

Приступая к эксплуатации 114

Управление питанием.... 114

Вход питания переменного тока 21 114

Выключатель питания и индикатор 1 (A) 2 114

Запускающий триггерный вход 12 В 20 114

Запускающий триггерный выход 12 В 20 114

Обзор соединений 114

Радиовещание DAB/FM 14

Цифровой вход AUX 17

Подключение к локальной сети 13 16

Разъем UPGRADE USB mini socket 1B

Выход OUTPUT 15

Rotel-Link 19 115

Интернет-радио.... 115

Что вам потребуется перед запуском 115

Первое подключение к сети 115

Выбор радиостанции 116

Воспроизведение Интернет-радиостанции 116

Сохранение радиостанции в ячейке предварительной настройки (пресете) 116

Воспроизведение предварительно настроенной радиостанции (пресета)

Проигрыватель медиафайлов 117

Серверы UPnP 117

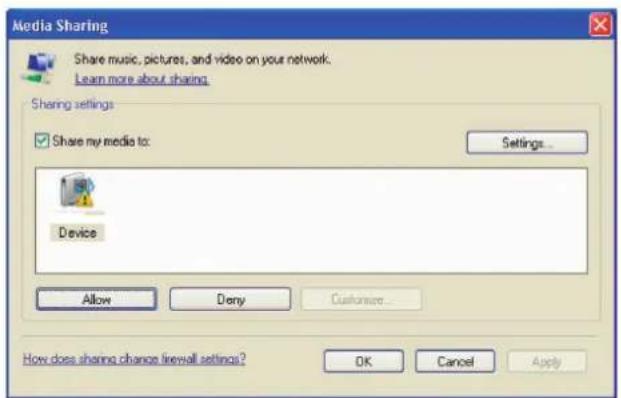

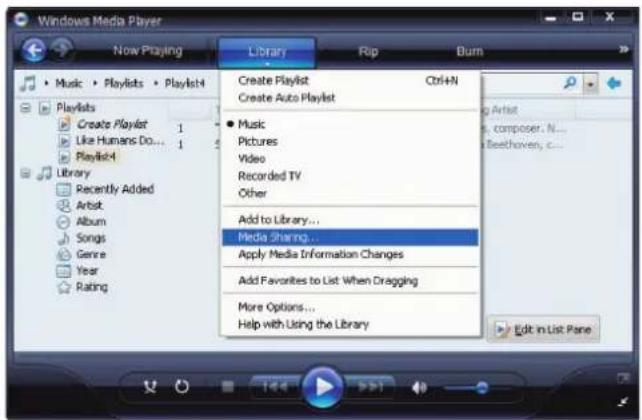

Настройка сервера UPnP в персональном космпьютере 117

Воспроизведение медиафайлов при помощи сервера UPnP 117

Очистка списка Queue 118

Режим воспроизведения 118

FM радио 118

Воспроизведение FM радиостанции 118

Сохранение радиостанции в ячейке предварительной настройки 118

Воспроизведение пресетов радиостанций 118

Меню установок FM 119

Радиоприем передач с использованием RDS 119

Кнопка RDS ① 119

Кнопка MONO ① 119

DAB радио 119

Воспроизведение DAB радиостанций 119

Сохранение радиостанции DAB в ячейке предварительной настройки (пресете) 119

Воспроизведение пресетов DAB радиостанций 119

Меню установок DAB 120

Scan for networks – Сканирование сетей 120

Wired/Wireless 121

Конфигурирование «My Stuff»...... 121

Конфигурирование «My Stations»...... 121

Конфигурирование «My Streams» 121

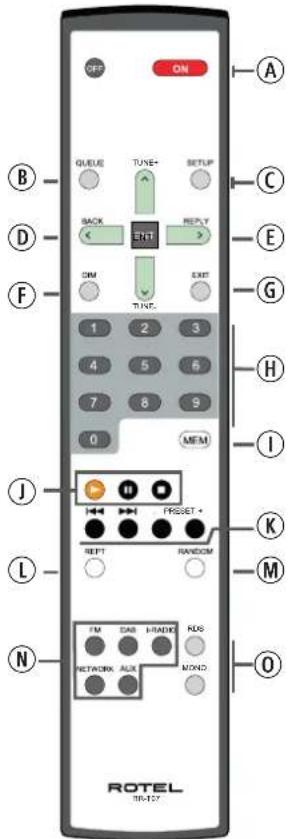

Кнопки расширенных функций пульта ДУ 122

Возможные неисправности 123

Технические характеристики.... 124

О компании Rotel

Наша история началась почти 50 лет назад. На протяжении десятилетий, мы получили сотни наград за наши изделия и удовлетворили сотни тысяч людей, которые так же серьезно относятся к своим развлечениям, как и вы!

Компания ROTEL была основана семьей, которая из-за страстной любви к музыке занялась производством hi-fi компонентов бескомпромиссного качества. Сгодами эта страсть не утихла, и сегодня стремление семьи к обеспечению аудиофилов и меломанов, независимо отих финансового положения, аппаратурой высочайшего качества, разделяют все сотрудники ROTEL.

Дружная команда инженеров прослушивает и тщательно настраивает каждое новое изделие, пока оно не будет соответствовать их требовательным музыкальным стандартам. Им предоставлена свобода выбора комплектующих по всемумиру, чтобы сделать аппарат какможно лучше. Вероятно, вы сможете найти конденсаторы из Великобритании и Германии, полупроводники из Японии и США, а также тороидальные силовые трансформаторы, изготовленные на собственном заводе ROTEL.

Мы все заботимся о нашей окружающей среде. И, поскольку все больше и больше электроники производят и позднее выбрасывают, для производителя особенно важно сделать все возможное, чтобы разработать изделия, которые имеют минимальное негативное воздействие на мусорные свалки и уровни грунтовых вод.

В компании Rotel мы горды внести наш вклад. Мы снизили содержание свинца в нашей электронике при помощи специального припоя RoHS, тогда как наши новые усилители в классе D (не цифровые) почти в пять раз более эффективны, чем наши старые разработки, и тем не менее обеспечивают мощность и качество. Эти изделия не нагреваются при работе, рассеивают минимальную энергию, хороши для окружающей среды и, кстати, лучше звучат.

Наконец, мы напечатали эту брошюру на бумаге, сделанной из вторичного сырья.

Хотя мы понимаем, что это небольшие первые шаги, но тем не менее они являются важными. И мы продолжаем искать новые методы и материалы для более чистого и «зеленого» процесса производства.

Всемы в компании Rotel благодарим вас за приобретение этого аппарата. Мы уверены, что он подарит вам долгие годы наслаждения.

Обзор – Rotel интернет-радио тюнеры/ цифровые шлюзы

Этот продукт Rotel совмещает удобства приема обычного радио в диапазонах FM и DAB+ с миром компьютеров, где имеется возможность доступа к тысячам радиостанций, вещающих в интернете. В дополнение к этому, новая линейка тюнеров/ цифровых шлюзов Rotel предлагает возможность интерфейса с вашими музыкальными файлами, хранящими на сетевом сервере

Примечание: Функции интернет-радио и сетевого сервера не работают без подключения к локальной компьютерной сети.

Эти положения далее более подробно описываются в этой Инструкции.

DAB и FM радио

Это наиболее привычная часть продукта, и если у вас есть опыт настройки, запоминания и выбора радиостанций в существующих DAB+ и FM радио диапазонах, вы наверняка знакомы с тем, как работает тюнер и получает эти сервисы. Все это разъясняется в соответствующих разделах. Не забудьте выбрать нужный входной разъем для антенны, это описывается в меню настройки. Это не отменяет необходимости в установке правильно спроектированной антенны для улучшения приема в FM и DAB+ диапазонах.

Интернет радио

Для приема интернет-радио необходимо использование двух дополнительных сервисов – доступа в интернет через компьютерную сеть и, если она работает, подключения к одному из интернет-базированных сервисов, который обеспечивает доступ к интернет-радио станциям. Последнее требование встроено в тюнер; и нас прежде всего интересует доступ к вашей сети.

Сетевой доступ

Инсталляция компьютерных сетей выходит за рамки этой Инструкции, поэтому мы предполагаем, что дома у вас уже есть работающая проводная локальная сеть или сеть Wi-Fi.

После запуска устройство начинает поиск Wi-Fi сетей, и как только поиск завершен, вы получаете на дисплее список сетей для выбора. Вам необходимо выбрать наименование сети, которое соответствует вашей инсталляции. Это должно быть назначено при инсталляции вашей сети и часто заранее определяется роутером, который является центром вашей сети.

Следующее требование – это возможность для вашего тюнера войти ('log-on') в сеть, и это обеспечивается вводом беспроводного ключа 'WEP key' (или WPA, WPA2 ключа) подходящего для вашей сети. Возможно, вы должны будете использовать этот код при настройке компьютера на вход в вашу сеть и он часто содержится в инструкциях на ваш роутер. Эта установка требуется только вначале, так что тщательно введите алфавитно-цифровые символы, обращая внимание на прописные и строчные буквы, чтобы создать правильный WEP ключ. После завершения просмотрите его и выберите END или просто нажмите кнопку REPLY для завершения процесса.

После успешного входа в сеть, тюнер автоматически «залогинится» на веб-сайт где вы сможете выбрать регион мира, который вас интересует и затем выбирать радиостанции по стране, жанру и названию.

После регистрации на сайте www.rotelradio.com веб-сайт покажет вам серийный номер вашего устройства Rotel в системе его радио сервиса. Это иной номер, чем серийный номер вашего аппарата по месту производства. Если вы забыли ваш радио номер, его можно найти в именно устройства Rotel в разделе Settings --> Version.

Зарегистрировав радио на сайте www.rotelradio.com вы сможете искать и запоминать интернет-радиостанции, а также настраиваться на другие музыкальные сервисы, если они доступны в вашем регионе.

Веб-сайт Rotel радио — управление вашими станциями

Управление тысячами радиостанций, доступных через интернет, было бы невозможно без их организации и упорядочения в соответствии с вашими конкретными запросами. Rotel обеспечивает легкую возможность упорядочивания с помощью специализированного веб-сайта, на котором вы можете предварительно выбирать станции.

URL адрес этого сайта http://rotelradio.com

Как и на многих других веб-сайтах, вам необходимо зарегистрироваться с именем и паролем, чтобы создать свой аккаунт на этом сайте. Перед этим вам понадобится зарегистрировать продукт на сайте и там вы получите специальный регистрационный ключ Rotel, который необходимо скопировать в регистрационную форму веб-сайта. Этот регистрационный ключ можно будет найти в меню settings>register. Вам нужно быть подключенным к интернет для того, чтобы получить доступ к этому одноразовому ключу.

После регистрации, веб-сайт покажет вам серийный номер вашего радио устройства Rotel. Он отличается от серийного номера вашего компонента Rotel. Серийный номер вашего радио устройства можно найти в меню Rotel в разделе Settings --> Version.

Обратите внимание на то, что для обновления дисплея Rotel с индикацией вашего выбора, вам нужно выключить и опять включить устройство, а затем вновь выбрать 'internet radio'. Ваш список 'My Stuff' будет обновлен автоматически.

Воспроизведение с сетевых серверов

Воспроизведение музыки с компьютеров, сконфигурированных как музыкальные серверы, дает еще одну возможность связать воспроизведение с устройством Rotel и, таким образом, использовать цепи декодирования аудиофильского класса, специально сконструированные для этих продуктов.

Как и в случае с интернет-радио, предварительное условие – это работающая сеть, плюс музыкальный сервер, подсоединенный к ней. Сервер должен быть сконфигурирован на разделение файлов, и два метода конфигурирования с подходящим ПО приведенны в разделе «Media Player» далее в этом руководстве.

Вы можете использовать кнопки UP и DOWN на пульте для ввода информации. Не спутайте только букву 'О' с цифрой '0'.

Приступая к эксплуатации

Благодарим вас за приобретение цифрового шлюза Rotel. При использовании в высококачественной музыкальной системе или домашнем театре, ваш цифровой шлюз Rotel обеспечит годы музыкально наслаждения.

Основные характеристики

Беспроводное или проводное подключение для доступа к Интернет-радио и станциям премиум-класса.

Доступ в режиме UPnP к сетевым персональным компьютерам и музыке с режимом 'Media Player'

Прослушивание вещания радиостанций DAB+ и FM•

Исполнение функций шлюза для интерфейса Rotel-Link, чтобы • управлять другими компонентами в системе.

Некоторые меры предосторожности

Пожалуйста, внимательно прочитайте это руководство. В дополнение к основным инструкциям по установке и управлению, оно дает важную информацию о различных конфигурациях системы RT-12, а также общую информацию, которая поможет вам получить оптимальное качество от вашей системы. Пожалуйста, обратитесь к вашему авторизованному дилеру Rotel за ответами на любые возможные вопросы. Кроме того, все сотрудники компании Rotel приветствуют ваши вопросы и комментарии.

Сохраните транспортную картонную коробку RT-12 и все вложенные упаковочные материалы для использования в будущем. Пересылка или перевозка RT-12 в чем-то другом, кроме оригинального упаковочного материала, может привести к серьезному повреждению вашего прибора.

Заполните и вышлите карту регистрации владельца, сопровождающую RT-12. Обязательно сохраните оригинальный торговый чек. Он является лучшим письменным подтверждением даты приобретения, которое понадобится вам в случае, если когда-либо потребуется гарантийное обслуживание.

Размещение

Установите устройство на твердой, горизонтальной поверхности вдали от солнечного света, тепла, влаги или вибрации.

Не ставьте другие компоненты или предметы сверху на устройство. Не допускайте попадания любой жидкости внутрь прибора.

Помните о весе и габаритных размерах устройства. При размещении прибора на полке, в шкафу или в стойке, убедитесь, что они может выдержать полный вес устройства.

Во время нормальной работы, устройство выделяет тепло. Не закрывайте вентиляционных отверстий. Оставьте минимум 10 см свободного пространства вокруг прибора. При установке в шкафу, убедитесь, что в нем существует необходимая вентиляция.

Управление питанием

Вход питания переменного тока 21

Ваш устройство сконфигурировано на заводе для правильного напряжения осети переменного тока в той стране, где вы его приобрели (США: 120 В/60 Гц, Европейский союз: 230 В/50 Гц). Конфигурация сети переменного тока указана на наклейке, на задней панели вашего прибора.

Устройство поставляется с надлежащим шнуром питания переменного тока. Используйте только этот шнур или точный эквивалент. Не переделывайте поставляемый шнур. Не используйте удлинитель питания.

Убедитесь, что переключатель питания на передней панели устройство находится в положении «выключено». После этого вставьте один конец шнура в разъем питания переменного ока на задней панели прибора. Вставьте другой конец сетевого шнура в соответствующую розетку переменного тока.

Если вы собираетесь уехать из дома на длительное время, разумной предосторожностью будет отсоединить ваш цифровой шлюз от сети.

ПРИМЕЧАНИЕ: Некоторые продукты предназначены для продажи более чем в одной стране и поэтому поставляются с несколькими сетевыми кабелями. Используйте только тот кабель, который подходит для вашего региона.

Выключатель питания и индикатор 1 A z

Выключатель питания расположен слева на передней панели. Чтобы включить прибор (или активировать режимы автоматического включения питания), нажмите на переключатель.

Загорится индикатор сверху переключателя, указывая, что прибор включен. Чтобы выключить прибор, нажмите кнопку еще раз и возвратите ее в отжатое положение.

Запускающий триггерный вход 12 В

Входное гнездо для подсоединения проводов, передающих 12-вольтовый запускающий сигнал от предварительного усилителя Rotel или процессора окружающего звука для включения и выключения прибора.

Гнездо TRIGGER INPUT принимает любой управляющий сигнал (переменного или постоянного тока) в диапазоне от 3 В до 30 В. Используйте кабель с монофоническими миниджеками 3,5 мм на обоих концах. Сигнал +12 В постоянного тока появляется на кончике разъема.

Запускающий триггерный выход 12 В

Гнездо 12V TRIG с маркировкой OUT используется для передачи дистанционного запускающего сигнала на другой прибор Rotel. Любой 12-вольтовый сигнал на гнезде INPUT будет передан на гнездо OUT.

Обзор соединений

Перед тем, как перейти к другим разделам руководства, пожалуйста, убедитесь, что все кабельные соединения выполнены должным образом. Обратитесь к рисунку 2.

Радиовещание DAB/FM 14

Пожалуйста, используйте комнатную антенну для подсоединения разъема DAB и FM на задней панели. Для приема наилучшего сигнала FM, убедитесь

что есть достаточно места для полного раскрыва Т-образной комнатной антенны. Монтажные петли на обоих концах «Т» позволяют прикрепить антенну к стене, если необходимо. Поэкспериментируйте с различными положениями для максимизации принимаемого сигнала.

Цифровой вход AUX 17

Устройство может принимать цифровой музыкальный сигнал от других источников и преобразовывать его в аналоговые сигналы, которые затем выводятся на предварительный усилитель или процессор, подсоединенный через гнезда OUTPUT. В области AUX Digital Input на задней панели расположены два разъема, маркированные как коаксиальный и оптический. Подсоедините коаксиальный или оптический выход вашего источника к коаксиальному или оптическому входу вашего устройства.

Подключение к локальной сети 13 16

Устройство можно подсоединить к сети как по проводам, так и без проводов. Если вы используете проводное соединение, подсоедините интернет кабель к разъему с надписью ETHERNET ^13 . Если вы используете беспроводную сеть, подсоедините Wi-Fi антенну (прилагаемую в комплекте) к разъему с надписью Wi-Fi ^16 .

Разъем UPGRADE USB mini socket 18

Этот разъем зарезервирован для будущих апрейдов ПО, когда это будет необходимо.

Выход OUTPUT 15

Устройство выдает стерофонический аналоговый сигнал. Используйте поставляемый аудио кабель для его подключения к входным гнездам вашего предварительного усилителя или процессора. Будьте внимательны

и убедитесь, что разъемы соответствуют друг другу. Выход правого канала Если он не сможет найти сеть, отобразится сообщение:

шлюза должен быть соединен с правым каналом предварительного усилителя или процессора и наоборот.

Rotel-Link 19

Эти два 3.5-мм стерео разъема типа mini-jack с надписью ROTEL LINK OUT для кабеля (поставляемого в комплекте) служат для соединения с интегрированным усилителем или CD-плеером Rotel. Такое соединение связывает цифровой шлюз, усилитель и CD-плеер в единую IP-адресуемую систему, которая управляется с помощью приложения Rotel Remote. См. Рис. 3.

Интернет-радио

,Что вам потребуется перед запуском

Перед тем, как вы воспользуется вашим Интернет-радио, вам понадобится следующее:

Широкополосное подключение к Интернет.

Точка доступа к Интернет через беспроводную или проводную • локальную сеть.

При помощи беспроводного подключения к локальной сети, Интернетрадио должно работать везде в пределах 100 метров от беспроводной точки доступа. Пользователь может подтвердить силу сигнала WiFi, находясь в меню настройки. (Settings-->WiFi Strength)

Убедитесь, что ваша локальная сеть подключена должным образом и способна выходить в Интернет. Чтобы иметь доступ к Интернет-радиостанциям, требуется подключение к Интернет.

Первое подключение к сети

Когда вы включаете устройство первый раз, оно начинает с поисков LAN соединения. Если у вас есть и беспроводная или проводная локальная сеть, то по умолчанию будет выбрано проводное соединение, если только вы не задали в меню "wireless only". На следующем примере показано установление беспроводного соединения.

Спустя несколько секунд, он начнет сканировать сеть.

Когда устройство найдет вашу сеть, дисплей отображает идентификатор ESSID для точки доступа – название, которое назначено точке доступа администратором локальной сети – например:

Вполне возможно и в некоторых местах весьма вероятно, что ваше устройство найдет более одной точки доступа при использовании беспроводного подключения, в таком случае вы можете выбрать, которую из них вы хотите использовать для подключения. Поворачивайте ручку на передней панели, чтобы увидеть идентификатор ESSID для каждой найденной точки доступа к Интернет-радио.

Если экран отображает "Enter WEP key" или "Enter WPA key", значит, данная локальная сеть использует одну из систем шифрования, – WEP (секретность, эквивалентную проводному подключению) или WPA (защищенный доступ к Wi-Fi ). Пожалуйста, получите код доступа от администратора этой беспроводной сети. Введите код в устройство, чтобы получить доступ к беспроводной локальной сети.

ПРИМЕЧАНИЕ: Если вы хотели бы использовать статический адрес IP, либо устройство не может автоматически получить IP адрес, тогда, пожалуйста, обратитесь к подразделу «Конфигурирование сети» в разделе «Настройки» в конце руководства.

Выбор радиостанции

Когда сеть найдена и сетевые подключения выполнены, отобразится меню верхнего уровня, пожалуйста, выберите "Internet Radio", дисплей отобразит следующее:

Теперь вы можете выбирать Интернет-радиостанции для прослушивании при помощи вращения и нажатия ручки PUSH-SELECT посредством одного из параметров, приведенных ниже.

(расположение) позволяет вам выбирать радиостанции, вещающие в определенной области или странах:

Africa

< America >

Asia

Caribbean

XXX1 LIVE RADIO

XXX2 LIVE RADIO

XXX3 LIVE RADIO

XXX4 LIVE RADIO

1. Поворачивайте ручку выбора PUSH-SELECT ^12 до тех пор, пока дисплей не отобразит желаемую область или страну, затем нажмите на ручку.
2. Поворачивайте ручку PUSH-SELECT пока дисплей не выделит желаемую радиостанцию. Нажмите на ручку для выбора.
3. Подождите, пока шлюз не подключится к данной радиостанции.

(жанр) позволяет вам выбирать радиостанции в соответствии с их содержимым, например, Классика, Рок, Спорт, Новости и т.п.

80S

< 90S >

Adult

Adult contemporary

XXX1 LIVE RADIO

XXX2 LIVE RADIO

XXX3 LIVE RADIO

XXX4 LIVE RADIO

1. Поворачивайте ручку PUSH-SELECT ^12 , пока дисплей не выделит тип желаемого содержимого, затем нажмите на ручку для выбора.
2. Поворачивайте ручку PUSH-SELECT 12 для выделения желаемой радиостанции, затем нажмите на ручку для выбора.
3. Подождите, пока шлюз не подключится к данной радиостанции.

(поиск) позволяет вам искать определенный тип радиостанции при помощи короткого ключевого слова.

Station Name

END <> A BCDEFGHIJKLNO

ART

xxx ART xx Radio1

x ARTxx xx Radio2

ARTxxxx xx Radio3

1. Поворачивайте ручку PUSH-SELECT [12], пока дисплей не отобразит знак для ввода, затем нажмите на ручку для выбора.

2. Повторяйте шаг 1 для ввода законченного слова. Выберите "END" для подтверждения слова или нажимайте на кнопку REPLY 11⑤.

3. Нажмите на ручку для включения поиска. Дисплей отобразит радиостанции, которые соответствуют ключевому слову.
4. Поворачивайте ручку для выделения желаемой радиостанции, нажмите на ручку для выбора. Устройство подключится к этой радиостанции.

ПРИМЕЧАНИЕ: На интернет-радиостанции и другие музыкальные сервисы можно легко настроиться, зайдя на веб-сайт www.rotelradio.com

Воспроизведение Интернет-радиостанции

После подсоединения к радиостанции, дисплей покажет название радиостанции, тип аудио файла и скорость потока данных.

BBC RADIO

BUFFERING xx%

BBC RADIO

xxx kbPs WMA XX:XX

Сохранение радиостанции в ячейке предварительной настройки (пресете)

При воспроизведении радиостанции, удерживайте кнопку запоминания 4①, затем нажмите номер предназначенной ячейки на цифровой клавиатуре 3②, и дисплей отобразит:

BBC RADIO

xxx kbit WMA

Assign to Preset

#

M Preset #

Сохраните текущую радиостанцию в ячейке с данным номером. Устройство может сохранять до 30 предварительно настроенных радиостанций.

Воспроизведение предварительно настроенной радиостанции (пресета)

Когда воспроизводится радиостанция, вы можете переключить на другие предварительно настроенные радиостанции, как показано ниже:

1. Находясь в цифровой клавиатуре ☐, нажмите цифровую кнопку с номером ячейки для желаемой радиостанции. Либо.
2. Нажмите кнопку QUEUE ☐ ☑ для вызова номера ячейки и соответствующей радиостанции, поворачивайте ручку для выделения радиостанции, затем нажмите на ручку для ее выбора. Дисплей отобразит следующее:

01 preset radio 1

02 preset radio 2

03 preset radio 3

04 preset radio 4

Нажмите кнопку QUEUE еще раз для выхода из меню очереди и возврата в состояние воспроизведения.

ПРИМЕЧАНИЕ: Вы можете просматривать запомненные радиостанции с помощью функции Queие. Это поможет вам избежать случайного стирания пресетов.

Проигрыватель медиафайлов

Функции проигрывателя медиафайлов позволяют вам воспроизводить аудио файлы (AAC, AIFF, AU, FLAC, MP3, WAV и WMA) (кроме файлов со сжатием без потерь) и плей-листы (M3U) созданные Media Player вашего компьютера, таким как Window Media Player 11. Он проверен на работу с Windows 2000, Windows XP, Windows Vista и Windows 7.

ПРИМЕЧАНИЕ: На вашем компьютере возможно будет необходимо разрешить расширивание файлов (общий доступ), но не все Media плееры позволяют это делать. Обращайтесь к руководству на ваш компьютер за информацией.

Серверы UPnP

Настройка сервера UPnP в персональном космпьютере

1. Используйте программу Windows Media Player 11 (или 12, если вы используете Windows 7) для настройки персонального компьютера в качестве сервера UPnP, кликните закладку Library, находясь в программе Windows Media Player 11, и выберите 'Media Sharing', чтобы открыть окно 'Media Sharing' для настройки этого параметра.

1. Теперь ваш персональный компьютер ссобщит вам, что какое устройств выбора. Выбранный трек будет подсвечен в меню, как только устройство пыталось подключиться к вашему серверу UPnP. Пожалуйста, кликните попробует соединиться с музыкальным сервером. Прежде чем начнется кнопку Allow (разрешить). воспроизведение, на дисплей будет выведено название композиции,

ПРИМЕЧАНИЕ: На момент написания этого руководства, Windows Media Player 11 не поддерживал декодирование AAC используемое Apple по умолчанию для iTunes. Мы рекомендуем сменить установки импорта по умолчанию на WAV, AIFF, или MP3 форматы для максимальной совместимости со всеми устройствами. Вы можете настроить Windows Media Player на зеркальное копирование ваших папок iTunes. Windows Media Player 12 (для Windows 7) поддерживает AAC.

1. Войдите в меню 'Media Player' и выберите подменю 'UPnP Servers' при помощи вращения и нажатия ручки. RT-12 просканирует все доступные серверы UPnP. Если никаких серверов UPnP не найдено, он отобразит сообщение '[Empty]'.

Воспроизведение медиафайлов при помощи сервера UPnP

1. После успешного сканирования, выберите ваш сервер UPnP, вращая ручку, если серверов UPnP более одного, выделите, затем нажмите на ручку для выбора желаемого сервера.

2. Теперь RT-12 представит список всех опций или доступных каталогов. Они различаются в зависимости от настройки вашего музыкального сервера, и версии ПО, которое вы используете. Обычно он показывает следующие меню: Music, Playlists опции и [Search], как показано ниже. Введите "Music", и он покажет различные возможности по поиску треков, сортируемых по исполнителю, альбомам, жанрам и т.п. – Artists, Albums, Genre etc.

1. Как только желаемый трек найден, нажмите на кнопку SELECT для выбора. Выбранный трек будет подсвечен в меню, как только устройство попробует соединиться с музыкальным сервером. Прежде чем начнется воспроизведение, на дисплей будет выведено название композиции, тип файла и битрейт. Когда же воспроизведение начнется, на дисплей будет выведено истекшее время, вместо типа файла.

1. Пока текущий трек воспроизводится, вы сможете выбрать еще и другие треки или папки, заходя на желаемый трек и нажимая на кнопку ENT на пульте или же на ручку PUSH-SELECT = в течение 5 секунд. Выбранный трек (треки) будет добавлен в очередь QUEUE и затем проигран в соответствии с заданной очередностью. Нажимайте на кнопку QUEUE ☑☐ для вызова списка всех треков, которые стоят в очереди на исполнение.

Очистка списка Queue

Вы можете очистить список QUEUE, нажав на кнопку QUEUE и выбрав [Clear Queue] или зайдя в меню QUEUE из подменю Media Player.

Вы можете также удалять индивидуальные треки из списка QUEUE, выбирая трек и нажимая кнопку STOP ⑧ на 5 секунд.

Режим воспроизведения

Поверните ручку PUSH-SELECT 12 для выбора подменю 'Media Player' --> 'Playback Mode', там есть 2 подменю, "Repeat" и "Shuffle". Выберите либо Repeat, Shuffle или оба. Метка покажет выбранный вариант.

REPEAT: Дорожки воспроизводятся одна за другой и будут начинаться снова с первой дорожки, когда заканчивается последняя дорожка.

SHUFFLE: Воспроизведение треков в случайном порядке.

ПРИМЕЧАНИЕ: Если включены одновременно и REPEAT и SHUFFLE, устройство сначала воспроизведет треки в случайном порядке, после воспроизведения всех треков по одному разу, оно продолжит воспроизводить список в новом случайном порядке, пока не будет нажата кнопка STOP.

ПРИМЕЧАНИЕ: Использование функции shuffle для больших музыкальных библиотек может оказаться невозможным или займет слишком много времени. Мы рекомендуем создавать короткие плей-листы для Windows Media Player и затем перемешивать их режимом shuffle.

FM радио

Перед прослушиванием FM радиостанций, убедитесь, что FM антенна подсоединена должным образом.

Воспроизведение FM радиостанции

1. Выберите кнопку FM селектора с передней панели ☐. На дисплее появится сообщение вроде такого.

95.25MHz [No RadioText]

1. Поворачивайте ручку PUSH-SELECT 12 для изменения частоты радиостанции. Поворот вверх или вниз на один шаг меняет частоту также на один шаг. Если же крутануть ручку быстрее, то начнется сканирование станций.
2. Используйте кнопки дорожек UP/DOWN на пульте ДУ для ручного поиска FM радиостанций FM.
3. Нажмите и удержите кнопки UP/DOWN пульте ДУ для автоматического сканирования радиостанций.

Сохранение радиостанции в ячейке предварительной настройки

Пока воспроизводится радиостанция, удерживайте нажатой кнопку памяти 4①, затем нажмите номер ячейки, назначенный с цифровой клавиатуры 3②, дисплей покажет сохраненный пресет. Можно сохранять до 30 пресетов предварительно настроенных FM радиостанций.

Воспроизведение пресетов радиостанций

Когда воспроизводится радиостанция, вы можете переключиться на другую предварительно сохраненную радиостанцию одним из описанных ниже способов.

1. Нажмите на цифровой клавиатуре ☑⑨ номер ячейки желаемой радиостанции.
2. Нажмите кнопку SKIP +/- 7 на передней панели или кнопку PRESET +/- K для вызова номеров пресетов и соответствующих радиостанций. Поверните ручку для выбора нужной станции, затем нажмите на нее, чтобы выбрать пресет. Нажмите кнопку FM 6 N еще раз для выхода из меню пресетов и возврата к воспроизведению.

3. Нажмите кнопку FM ☐ Ⓗ. Это позволит выбирать один из трех вариантов.

4. Отображение на дисплее текущей настроенной FM станции.

5. Отображение на дисплее меню Preset.
6. Отображение на дисплее меню установок FM.

Переключайтесь в меню пресетов Preset и прокручивайте все пресеты с помощью ручки PUSH-SELECT 12. Для выбора пресета – нажмите на ручку PUSH-SELECT 12.

На пульте используйте кнопки +/- PRESET Ⓚ для выбора пресетов PRESET и затем нажмите кнопку ENT для подтверждения выбора.

Меню установок FM

Нажмите на кнопку FM ☐☒ и переключитесь в меню установок FM. В нем откроется три подменю:

1. Scan Settings – выбор режима сканирования, между ALL STATION (все станции) и Strong Stations Only (только станции с сильным сигналом).
2. Audio Settings – выбор режима приема, между Allow Stereo (разрешить стерео) или Forced Mono (принудительное моно).
3. System – выбор заводских настроек по умолчанию и вывод на дисплей текущей версии программного обеспечения.

Чтобы внести изменения в меню установок FM диапазона, поверните ручку ^12 на передней панели или нажимайте кнопки UP/DOWN на пульте. Чтобы внести изменения в память, нажмите на ручку ^12 на передней панели. На пульте для этого нажмите на кнопку ENT.

Радиоприем передач с использованием RDS

Rotel RT-12 оснащен возможностями приема европейской системы радиоданных RDS (Radio Data System). Эта служба передает вместе с радиосигналом законированные данные, которые декодируются RDS тюнером и предоставляют пользователю ряд дополнительных информационных удобств, включая:

1. Вывод на дисплей названия станции (например, "BBC1").
2. Вывод на дисплей типа программы, например, "ROCK" (Рок) или "NEWS" (Новости).
3. Передачу информации о дорожном движении.
4. Вывод на дисплей текста в виде бегущей строки и другой информации.
5. Вывод на дисплей времени и даты.

Система радиоданных давно и широко распространена во многих странах Европы. Многие европейские радиостанции работают в системе RDS, и большинство пользователей знакомы с ее функциями и возможностями.

ПРИМЕЧАНИЕ: Наличие функций RDS целиком зависит от вещателей, посылающих правильно закодированные сигналы. Поэтому функции RDS доступны только в тех регионах, где имеются работающие в системе RDS радиостанции.

Кнопка RDS Ⓞ

Кнопка RDS на пульте дате возможность перебрать различные варианты отображения данных. Нажимайте кнопку RDS несколько раз для пошагового перебора вариантов.

1. Радио текст

2. PTY, или тип передачи.

3. Название станции.

4. Стерео или моно станция.
5. Текущее время.
6. Сегодняшняя дата.

Кнопка MONO Ⓞ

Кнопка MONO на пульте дате возможность сменить режим приема в FM со стерео на моно. В стерео режиме слышен стерео сигнал, если его передает радиостанция и сигнал достаточно сильный.

ПРИМЕЧАНИЕ: Переключение в режим моно может помочь при слабом FM сигнале. Чистый прием в моно возможен при более низком уровне сигнала, чем для стерео.

DAB радио

Убедитесь, что в вашем регионе можно принимать вещательный сигнал DAB (цифровое радиовещание).

Нажмите кнопку DAB ☐⑨ на передней панели или на пульте.

Каналы DAB организованы в группы (ансамбли), которые также известны как мультиплексы. Каждый мультиплекс обеспечивает ряд станций, и каждая служба содержит первичную службу, которая может содержать вторичные службы. Технология DAB позволяет радиовещательным компаниям передавать дополнительную информацию вместе с звуковым сигналом, которая может включать другие аудио каналы, текст и в будущем даже изображения и компьютерные данные.

Воспроизведение DAB радиостанций

1. Выберите кнопку DAB 5 N с передней панели и устройство начнет сканировать доступные радиостанции DAB. После сканирования вы увидите следующее меню.

DAB

Выберите желаемую радиостанцию при помощи ручки PUSH-SELECT 12.

Сохранение радиостанции DAB в ячейке предварительной настройки (пресете)

Пока воспроизводится радиостанция DAB, удерживайте нажатой кнопку памяти 4①, затем нажмите номер ячейки, назначенный с цифровой клавиатуры 3⑧. Устройство сохранит эту радиостанцию DAB в ячейке с данным номером. RT-12 может сохранять до 30 предварительно настроенных радиостанций DAB.

Воспроизведение пресетов DAB радиостанций

Когда воспроизводится DAB радиостанция, вы можете переключиться на другую предварительно сохраненную радиостанцию одним из описанных ниже способов.

1. Нажмите на цифровой клавиатуре ☑③⑥ номер ячейки желаемой радиостанции.
2. Нажмите кнопку SKIP +/- 7 на передней панели или кнопку PRESET +/- 8 для вызова номеров пресетов и соответствующих радиостанций. Поверните ручку для выбора нужной станции, затем нажмите на нее, чтобы выбрать пресет или же нажмите кнопку ENT на пульте.

Меню установок DAB

Нажмите на кнопку DAB ☐ ^5 📃 на передней панели или на пульте, чтобы переключиться в меню установок DAB. В нем откроется 6 подменю. Поворачивайте ручку на передней панели или используйте кнопки UP/DOWN на пульте, чтобы перемещаться по каждому из подменю.

1. , показывает список станций.
2. запускайте полное сканирование диапазона нажатием кнопки ENT.
3. Нажмите на кнопку ENT и выбирайте станции вручную, используя кнопки Up/Down.
4. выбор режима ограничения динамического диапазона - Dynamic Range Control между "off", "high" и "low". Нажмите на кнопку ENT и используйте кнопки Up/Down для смены режима.
5. выбор между "Yes" или "No". Настройка Prune позволяет удалять станции, которые уже не активны или же которые невозможно принять.
6. выбор заводских настроек по умолчанию и вывод на дисплей текущей версии программного обеспечения.

Сетевые настройки

Конфигурирование сети – Network Config

В этом разделе детально описывается процедура настройки для проводных и беспроводных сетей.

Нажмите на кнопку NETWORK ☐ Ⓑ для входа в главное меню, как показано ниже:

Примечание: Если вы не можете вернуться в меню верхнего уровня автоматически, после входа в режим NETWORK, нажмите кнопку BACK ____ для возврата в это меню.

Scan for networks – Сканирование сетей

В главном меню выберите опцию Settings, а затем выберите Network Config. После этого выберите меню Scan for Networks (доступное только для беспроводного подключения). Как только сеть найдена, дисплей отобразит идентификатор сети – ID. Поверните ручку для выбора, нажмите для подтверждения.

Введите название сети – Enter network name (только для

беспроводного подключения)

Если устройство не может найти никаких сетей, идентификатор сети ESSID может быть введен вручную.

Используйте ручку для продолжения выбора букв для названия устройства, вращая и нажимая, и выберите слово "END" для подтверждения названия.

Network Name
< END <> A BCDEFGHIJK >
NAME1

View Config – просмотр конфигурации

Отобразите текущие параметры конфигурации сети. Вращайте ручку для просмотра следующей/предыдущей страницы "Mode"-->"ESSID"-->"MAC Address"-->"IP Address"-->"Netmask"-->"Gateway"-->"DNS Servers" Отобразите, как показано ниже:

< Mode > Auto DHCP

< ESSID >
XXXXXX

Edit Config – редактирование конфигурации

Это меню может быть использовано для редактирования текущей конфигурации сети. Это меню полезно для ввода статического адреса IP для шлюза. Выберите эту функцию при помощи ручки и введите статический адрес IP, адрес MAC и адрес DNS выбранной сети.

Для ввода значения, нажмите на ручку, затем поверните ручку для подстройки значения вверх или вниз. Нажмите еще раз для ввода значения и перехода на следующее поле. Продолжайте, пока не введите всю информацию.

Signal Warning (только для беспроводного подключения)

Выберите YES или NO для включения или отключения предупреждения о низком уровне сигнала Wi-Fi.

Wired/Wireless

Выберите Auto (по умолчанию выбирается проводной вариант, если доступны оба), Wired only, или Wireless only.

Подменю Version

Это меню отображает информацию о программном и аппаратном обеспечении прибора.

Подменю Upgrade Firmware

Используйте эту функцию для загрузки нового программного обеспечениявеб-сайта. Следуйте инструкциям на веб-сайте при поиске радиостанций. для Интернет-радио. Если новое программное обеспечение доступно, когда результаты поиска будут выведены, появится ссылка на 'Add to появится запрос на загрузку.

ПРИМЕЧАНИЕ: На этом этапе вы можете нажать на кнопку ВАСК для отмены обновления ПО. Апгрейд может занять несколько минут, не выключайте питание устройства и не переводите его в режим standby пока операция на завершится, в противном случае можно навсегда повредить устройство. Процедура апгрейда может занять от 15 до 60 минут, в зависимости от скорости вашего интернет соединения.

Подменю Register

Отобразится ключ, который может быть использован для регистрации устройства на портале Rotel Radio Customer: http://radio.rotel.com/

Set Time/Date (Установка времени/даты)

Установите ваше местное время и дату. Нажмите на ручку для запуска ввода значения, поверните ручку для изменения значения. Нажмите еще раз для подтверждения ввода значения и перехода на следующее поле.

UPnP

Используйте эту настройку, если вы хотите задать имя UPnP устройства. Это имя, которое ваш музыкальный сервер получит в режиме Media Player. Используйте ручку для продолжения выбора букв для названия устройства путем вращения и нажатия, и выберите слово "END" для подтверждения названия или просто нажмите кнопку REPLY.

Показывает силу сигнала WiFi в процентах.

Конфигурирование «My Stuff»

Зарегистрируйте аккаунт (учетную запись) на сайте http://rotelradio.com

Личное меню "My Stuff" может быть настроено в меню верхнего уровня.

Откройте сайт http://rotelradio.com в вашем Интернет-броузере. Пожалуйста, введите ключ регистрации, который может быть найден в меню 'Settings > Register' шлюза. Введите ключ регистрации в Интернет-странице и следуйте инструкциям для настройки имени пользователя и пароля. Запомните имя пользователя и пароль, это потребуется вам для доступа на Интернет-страницу.

После регистрации в вашей учетной записи, вы сможете редактировать ваши данные для 'My Stations', 'My Streams', 'My Podcast' и 'My Radios'.

Следуйте инструкциям на Интернет-странице для персонализации вашего меню.

Конфигурирование «My Stations»

Имеется огромный выбор станций, которые доступны в базе данных явеб-сайта. Следуйте инструкциям на веб-сайте при поиске радиостанций. Когда результаты поиска будут выведены, появится ссылка на 'Add to my Stations' (добавить станции), кликните на нее и выбранная станция будет добавлена к списку My Stations. На дисплее появится новое меню верхнего уровня 'My Stuff', с подменю 'My Stations».

После первоначальной регистрации, вы можете добавить новую станцию в список 'My stations', будучи соединенным с радиостанцией и нажав на кнопку REPLY. Дисплей переспросит вас, хотите ли вы добавить эту станцию в список 'My stations', нажмите на кнопку SELECT для подтверждения.

Конфигурирование «My Streams»

Пока вы зарегистрированы в учетной записи вашей Интернет-страницы, вы можете добавлять ваши потоки Интернет-радиостанций в раздел 'My Streams', который будет перечислен под разделом 'My Account'.

Кликните на 'My Streams', появится приглашение ввести название радиостанции и адрес ее медиапотока. Адрес URL медиапотока должен быть связан с реальным звуковым потоком Интернет-страницы.

ПРИМЕЧАНИЕ: Меню 'My Stuff' и радиостанции в разделах 'My Stations', 'My Streams' появятся после того, как шлюз обновит список радиостанций. Пожалуйста, выключите и затем включите шлюз, и войдите в раздел 'Internet Radio' из меню верхнего уровня, чтобы обновить список радиостанций.

Кнопки расширенных функций пульта ДУ

Меню настройки

Чтобы войти в меню настройки, нажмите кнопку SETUP © на пульте ДУ, и вы увидите следующий экран:

< 1 POWER OPTION >
2 DIMMER
3 FACTORY DEFAULT
4 VERSION
5 ANTENNA SELECT
6 SIPORT UPGRADE
7 DISPLAY CONTRAST
8 EXIT

1. POWER OPTION, выбирает между NORMAL или QUICK. В режиме NORMAL, сетевое соединение выключается – OFF, когда устройство находится в режиме ожидания STANDBY. Это позволяет снизить энергопотребление в режиме STANDBY. При установке QUICK сетевое соединение HE выключается в режиме STANDBY. Используйте вариант QUICK, если вы управляете устройством с помощью удаленного IP Remote доступа через разъем Rotel Link ^19 .
2. DIMMER управляет яркостью дисплея на передней панели; он может иметь семь уровней яркости. Вы можете управлять яркостью непосредственно при помощи кнопки DIM на пульте ДУ.
3. FACTORY DEFAULT устанавливает RT-12 в первоначальное состояние, когда он покинул производство. Предварительно настроенные радиостанции и конфигурации будут потеряны, и RT-12 будет переведен в код 1 для пульта (см. ниже).
4. VERSION показывает версию ПО этого устройства.
5. ANTENNA SELECT выбирает режим AUTO (по умолчанию), антенну FM или DAB.
6. SIPORT UPGRADE используется для агррейдов ПО, которое отвечает за FM и DAB функции этого устройства. Эта возможность не предназначена для владельца.
7. DISPLAY CONTRAST управляет контрастностью дисплея на передней панели. Перебирайте различные градации с помощью кнопок LEFT/RIGHT на пульте и найдите тот вариант, который вам больше нравится.
8. EXIT возвращает в предыдущее меню. Или же можно в любой момент нажать на кнопку SETUP на пульте для выхода – EXIT.

Второй код для усилителя

Заводская установка по умолчанию для пульта - code 1. Если вы обнаружили, что пульт конфликтует с другими устройствами Rotel, вы можете сменить его на code 2 с помощью следующей процедуры:

1. Направляя пульт на устройство, нажмите на пульте кнопку 'FM' ^® , затем отпустите ее и немедленно нажмите кнопку '2' ^® и удержите ее нажатой в течение 5 секунд. На дисплее появится надпись: 'Audio Custom Code 1--> 2'. Теперь код управления сменился на Audio remote code 2.
2. Теперь надо сменить код выдаваемый пультом на code 2. Для это нажмите на кнопку'FM'® и кнопку'2'® одновременно, затем отпустите обе кнопки.
3. Повторите всю описанную выше процедуру, нажимая на кнопку '1' вместо '2' чтобы сменить код обратно на Code 1.

Второй код для CD-плеера

Заводская установка по умолчанию для CD-плеера - code 1, но кнопки управления транспортом (play, stop, pause) используемые в сетевом режиме, могут конфликтовать в режиме Network с другими CD-плеерами Rotel в вашей системе. Вы можете сменить код CD-плеера на code 2 с помощью следующей процедуры.

1. Направляя пульт на устройство, нажмите на пульте кнопку 'NETWORK' Ⓜ, затем отпустите ее и немедленно нажмите кнопку '2' Ⓗ и удержите ее нажатой в течение 5 секунд. На дисплее появится надпись: 'CD Custom Code 1--> 2'. Теперь код управления сменился на CD remote code 2.
2. Теперь надо сменить код выдаваемый пультом на code 2. Для это нажмите на кнопку 'NETWORK' Ⓞ и кнопку '2' Ⓗ одновременно, затем отпустите обе кнопки.
3. Повторите всю описанную выше процедуру, нажимая на кнопку '1' вместо '2' чтобы сменить код обратно на Code 1.

Возможные неисправности

Большинство затруднений в аудио системах являются результатом неправильных соединений, либо неправильными настройками управления. Если вы столкнулись с проблемами, изолируйте область затруднения, проверьте настройки управления, определите причину сбоя и сделайте необходимые изменения. Если вы не можете получить на выходе звук, обратитесь к советам для следующих ситуаций:

Не горит индикатор питания

Индикатор питания должен гореть всякий раз, когда устройство вставлено в стенную розетку и переключатель питания нажат. Если он не горит, проверьте сетевую розетку при помощи другого электроприбора, такого как лампа. Убедитесь, что используемая сетевая розетка не является коммутируемой, и ее переключатель не выключен.

Не работает локальная сеть

Если вы не можете подключиться к вашей беспроводной локальной сети, проверьте внимательно настройку сети, эти меры могут помочь в разрешении проблемы.

1. Убедитесь, что локальная сеть Wi-Fi работает, например, персональный компьютер выходит в Интернет при помощи той же самой сети.
2. Проверьте, что сервер DHCP включен, либо вы сконфигурировали статический адрес IP на приборе. Пожалуйста, обратитесь к разделу «Конфигурирование сети».
3. Проверьте, что ваш межсетевой экран не блокирует никаких исходящих портов.
4. Выполните "жесткое" отключение питания (вытащите сетевой шнур) и дайте прибору перезапустить цикл сканирования сети.
5. Убедитесь, что устройство может принимать сигнал WiFi в том месте, где оно расположено. Используйте удлинительный кабель USB, чтобы переместить преобразователь WiFi выше или в другое место для максимального улучшения приема.

Отсутствует звук

1. Проверьте кабели между выходом устройства и входами предварительного усилителя, убедитесь, что они подсоединены должным образом. Обратитесь к рисунку 2.
2. На музыку, воспроизводимую Интернет-радиостанцией, влияет скорости вашего подключения к Интернет. Если вы находите, что музыка регулярно «подрезается», обратитесь к вашему поставщику услуг Интернет.
3. Убедитесь, что выбранная вами радиостанция вещает в текущий момент. Радиостанция может вещать из другого часового пояса.
4. Убедитесь, что у вас выбран нужный тип интернет соединения – проводное или беспроводное.

Словарь терминов

Bit rate – битрейт – скорость передачи данных – сколько бит информации передается каждую секунду.

Buffering – буферизация – загрузка и повторная сборка данных перед воспроизведением.

Codec – кодек [Coder/Decoder] программа, способная кодировать и декодировать цифровой поток данных или сигналов.

Data Encryption – шифрование данных в целях безопасности. Для беспроводных сетей это обычно протоколы WEP и WPA.

DHCP [Dynamic Host Control Protocol] – протокол назначения IP адресов устройствам в сети.

DNS Сервер – удаленный сервере, осуществляющий преобразование web адресов в соответствующие числовые IP адреса.

ESSID – [Extended Service Set Identifier] ESSID – это уникальный идентификатор вашей беспроводной сети.

Ethernet – сетевая технология для локальных сетей. Кабель Cat5 cable передает информацию между компьютерами со скоростью 10/100/1000 Мгабит/секунду.

File format – Формат файла – тип файла, например, музыкальный файл формата .mp3.

File Сервер – файл-сервер – компьютер или устройство, обеспечивающее рабочие станции в сети управляемым доступом к разделяемым файлам.

Firmware – встроенное в устройство программное обеспечение, дающее устройству инструкции по работе.

Gateway – шлюз – точка доступа из сети LAN в сеть WAN.

Интернет – компьютерная сеть, состоящая из мировой сети компьютеров.

IP Адрес – числовое обозначение, присваиваемое устройствам в компьютерной сети.

Kbps – сокращение для килобит/секунду, мера скорости передачи данных.

LAN – [Local Area Network] локальная компьютерная сеть для связи между компьютерами.

MAC – [Media Access Control] уникальный индентификатор, присваиваемый сетевому адаптеру или сетевой интерфейсной плате производителем.

Modem – [Modulator/Demodulator] – модем – модулятор-демодулятор – устройство используемое для подсоединения компьютеров к телефонным линиям.

Network – сеть – система соединенных между собой электронных компонентов или компьютеров.

Network adapter – сетевой адаптер – аппаратное устройство, устанавливаемое в компьютеры чтобы соединить их в сеть.

Podcast – подкаст – аудио файл, доставляемый по каналам RSS через Интернет к подписчику.

Router – роутер – устройство, соединяющее несколько сетей компьютеров между собой.

RSS feed – [Really Simply Syndication feed] – канал, используемый для публикации контента в сети, на который люди могут подписаться и получать обновления.

Сервер – компьютер, который обеспечивает клиентские компьютеры доступом к файлам и принтерам, как разделяемым ресурсам в компьютерной сети.

Subnet mask – маска подсети – метод расщепления IP сетей на подгруппы.

UPnP – [Universal Plug и Play] – метод автоматической конфигурации, используемый в устройствах, таких как PCs, периферийных, беспроводных устройствах и интеллектуальных аппаратах.

URL – [Uniform Resource Locator] формат адреса конкретной страницы веб-сайта.

USB – [Universal Serial Bus] шина, используемая для компьютерной периферии.

WAN – [Wide Area Network] компьютерная сеть которая распространяется по более широкой местности, чем локальная сеть, напрмер, Интернет.

WEP – [Wired Equivalent Privacy] – беспроводный протокол защиты – предотвращает доступ к сети "взломщиков" с использованием беспроводного LAN оборудования и перехвата беспроводного LAN трафика путем подслушивания.

WPA – [WiFi Protected Access] – беспроводный протокол защиты, который идет на смену более слабому WEP протоколу.

WiFi – [Wireless Fidelity] – а радиочастотный стандарт, который используется для соединения устройств, таких как компьютеры и iPod, с использованием беспроводной связи.

Технические характеристики

FM тюнер

Реальная чувствительность 22,2 дБф

50-дБ пороговая чувствительность 27,2 дБф (моно)

Отношение сигнал/шум (при 65 дБф) 63 дБф (моно), 60 дБф (стерео)

Гармонические искажения (при 65 дБф) 0,2% (моно) 0,3% (стерео)

Диапазон частот 10 Гц – 15 кГц, ±3 дБ

Разделение каналов (100 гц/1 кГц/10 кГц) 40 дБ/45 дБ/35 дБ

Выходной уровень 1,0 В

Антенный вход несимметричный 75 Ом

DAB тюнер

Чувствительность -80 дБм

Диапазон настройки III (174-240 МГц)

Скорость потока аудио данных 224 кбит/с (макс.)

Диапазон частот 20 Гц – 20 кГц, ±1,0 дБ

Аналоговый выход 2,1 В при 0 дБ

Антенный вход 75 Ом, разъем F

Общие

Подключение к локальной сети 802.11b/g

Безопасность WPA2 (TKIP) WEP, WPA1 (TKIP),

Форматы файлов (UPnP Music Server) AAC, MP3, WMA (кроме

форматов со сжатием без потерь) OGG vorbis, WAV, AIFF, FLAC и AU.

Потребляемая мощность 16 Вт

Потребляемая мощность в режиме Standby

(нормальный режим) 0.5 Вт

Требования к питанию (переменный ток) 120 В, 60 Гц (США) 230 В, 50 гц (Европа)

Bec 5,1 кг

Габаритные размеры (Ш×В×Г) 430×93×330 мм

Высота передней панели 80 мм

Все технические характеристики являются точными на момент публикации.

Компания Rotel оставляет за собой право делать усовершенствования без уведомления.

Rotel и логотип Rotel Hi-Fi являются зарегистрированными торговыми марками Rotel Co., Ltd, Токио, Япония.

The Rotel Co. Ltd.
