РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GTA 2600 HP BLAUPUNKT

Установка / Подключение....32

ROMÂNĂ 22

Montare / Racordare ....32

БЪЛГАРСКИ....25

На изделия, купленные в Европейском Союзе, распространяется заводская гарантия. На изделия, купленные за пределами Европейского Союза, распространяются условия гарантии нашего представительства в соответствующей стране. С условиями гарантии вы можете ознакомиться по адресу www.blaupunkt.com.

Рекомендации

Мощность усилителя зависит от качества установки. Надлежащий монтаж увеличивает общую мощность Вашей аудиосистемы. Усилитель GTA должен устанавливаться специалистом. Если Вы хотите установить его самостоятельно, внимательно прочтите данную инструкцию по установке и выделите для монтажа достаточно времени.

В завершение несколько слов на тему охраны здоровья: При прослушивании музыки в Вашем автомобиле помните, что длительный уровень звукового давления выше 100 дБ может привести к постоянному поражению человеческого уха вплоть до полной потери слуха. Современные высокомощные системы с высококачественными динамиками могут выдавать звук силой свыше 130 дБ.

Правила техники безопасности

Во время монтажа и подключения соблюдайте, пожалуйста, следующие правила техники безопасности.

– Отсоедините минусовую клемму аккумуляторной батареи! Соблюдайте при этом правила техники безопасности завода-изготовителя вашего автомобиля.
– При сверлении отверстий следите за тем, чтобы не повредить компоненты автомобиля.
– Сечение плюсового/минусового кабеля должно быть не менее 6 мм ^2 .
– В отверстиях с острыми краями использовать кабельные вводы.
– Неверная установка может привести к сбоям в работе электронных систем автомобиля и Вашей автомагнитолы.

Инструкция по установке и подключению

По соображениям техники безопасности устройство GTA 2600 HP должно устанавливаться специалистами-профессионалами.

Для установки следует выбирать сухое место, в котором обеспечивается достаточная циркуляция воздуха и охлаждение усилителя.

GTA 2600 HP

Усилитель GTA 2600 HP нельзя устанавливать на задних полках, задних сиденьях или глухих невентилируемых нишах.

Монтажная площадка должна подходить для крепления прилагаемых винтов и обеспечивать надежную опору.

Силовой кабель усилителя должен быть удален от аккумулятора максимум на 30 см и оборудован предохранителем для защиты аккумулятора автомобиля при коротком замыкании между усилителем мощности и аккумулятором. Предохранитель усилителя защищает только сам усилитель, не аккумулятор автомобиля.

Разрешается устанавливать динамики только с полным сопротивлением только 2 - 4 Ω (см. таблицу или монтажные чертежи). Соблюдать максимально допустимую нагрузку (громкость звука). Динамики не подключать к массе, использовать только промаркированные клеммы.

Входы аудио

Выходы предусилителя подключаются экранированным аудиокабелем через разъемы для кабеля RCA (см. рис. 3).

Подключение плюса и минуса

– Мы рекомендуем использовать провода с минимальным сечением 6 мм².
– Проложите к плюсовой клемме аккумулятора обычный кабель и подключите через цоколь предохранителя.
– В отверстиях с острыми краями использовать кабельные вводы.
– Надежно подсоедините обычный минусовой кабель к точке соединения с массой (кузов, автомобильный лист) (не к минусовой клемме аккумулятора).
– Контактную поверхность точки соединения с массой зачистить и смазать графитовой смазкой.

Включение/выключение

Отличительной особенностью GTA 2600 HP является автоматика включения.

При входе звукового сигнала усилитель включается самостоятельно. При отсутствии звукового сигнала более 60 с, GTA 2600 HP автоматически отключается.

Встроенный предохранитель (25 А)

Предохранитель, встроенный в усилитель, защищает выходной каскад и всю электрическую систему при возникновении неисправности. При замене предохранителя запрещается использовать перемычки или предохранители, рассчитанные на более высокий ток.

Примеры подключения

Подключение электропитания ......Рис. 2

Аудиовходы....Рис.3

Подключение динамиков ......Рис. 4 – 7

+12V

Разъем Remote усилителя соединить с переключаемым источником напряжения +12 В.

Таким образом усилитель можно будет включать/выключать кнопкой включения/выключения автомагнитолы.

Подключения динамиков

(Если усилитель должен включаться в мост, то с этого места сразу продолжать согласно разделу "Шунтированные подключения динамиков").

Как и для любого компонента аудиосистемы правильная полярность усилителя и динамиков имеет важное значение для хорошего воспроизведения басов. Поэтому при подключении необходимо проследить за тем, чтобы плюсовой контакт (+) усилителя подключался к плюсовому контакту (+) динамика; аналогично для минусовых (-) контактов. Кроме того левый канал усилителя следует подключать клевому динамику, а правый канал усилителя - к правому динамику.

Шунтированные подключения динамиков

Усилитель GTA для моноконфигурации можно также включать в мост. Таким образом усилитель можно использовать для одного или нескольких сабвуферов или одного динамика средних частот. В этой конфигурации усилитель правый и левый каналы в один одноканальный выход (моновыход).

Примечание:

Усилитель может суммировать сигнал правого и левого каналов только, если подключение RCA выполнено как слева, так и справа.

Внимание:

В мостовой схеме нагрузка усилителя должна составлять 4 Ω или выше. Более низкая нагрузка ведет к перегреву и отключению усилителя, и может также привести к его повреждению.

Подключение сабвуфера

Можно подключить сабвуфер к GTA 2600 HP двумя способами:

- Активный сабвуфер или последующий усилитель подключаются кабелем RCA к обоим разъемам LINE OUT (см. рис. 7).

– Пассивный сабвуфер подключается по мостовой схеме к выходу динамика (см. раздел "Шунтированные подключения динамиков").

Настройки звука

Можно оптимизировать звучание подключенного динамика несколькими способами:

- Переключатель BASS

С помощью переключателя BASS можно настроить воспроизведение усилителем басов. Настройки: 0 дБ / +6 дБ / +12 дБ.

– Переключатель X-OVER и регулятор LOW PASS

Модель GTA 2600 HP позволяет настраивать частотные характеристики ("нижние частоты" или "высокие частоты") и необходимую пороговую частоту для подключенного динамика. Выберите пороговую частоту, до которой должна осуществляться блокировка низких частот (фильтр высоких частот) или высоких частот (фильтр нижних частот). На колонки передаются только те частоты, которые находятся выше пороговой частоты (фильтр высоких частот) или ниже пороговой частоты (фильтр нижних частот).

Пороговая частота зависит от диапазона частот динамиков (см. рекомендуемый диапазон частот динамиков).

GTA 2600 HP

"Высокие частоты" (положение переключателя: HIGH PASS)

При настройке 80 Гц диапазон частот усилителя будет составлять от 80 Гц до 30 000 Гц.

"Нижние частоты" (положение переключателя: LOW PASS)

Данный регулятор активен только, если переключатель находится в положении "LOW PASS", и обеспечивает возможность настройки нужной начальной частоты.

Пример:

При настройке 150 Гц диапазон частот усилителя составляет от 10 Гц до 150 Гц.

"Полный диапазон" (положение переключателя: FLAT)

В данном положении переключателя настройка частоты деактивизируется, и усиление выполняется по всему диапазону.

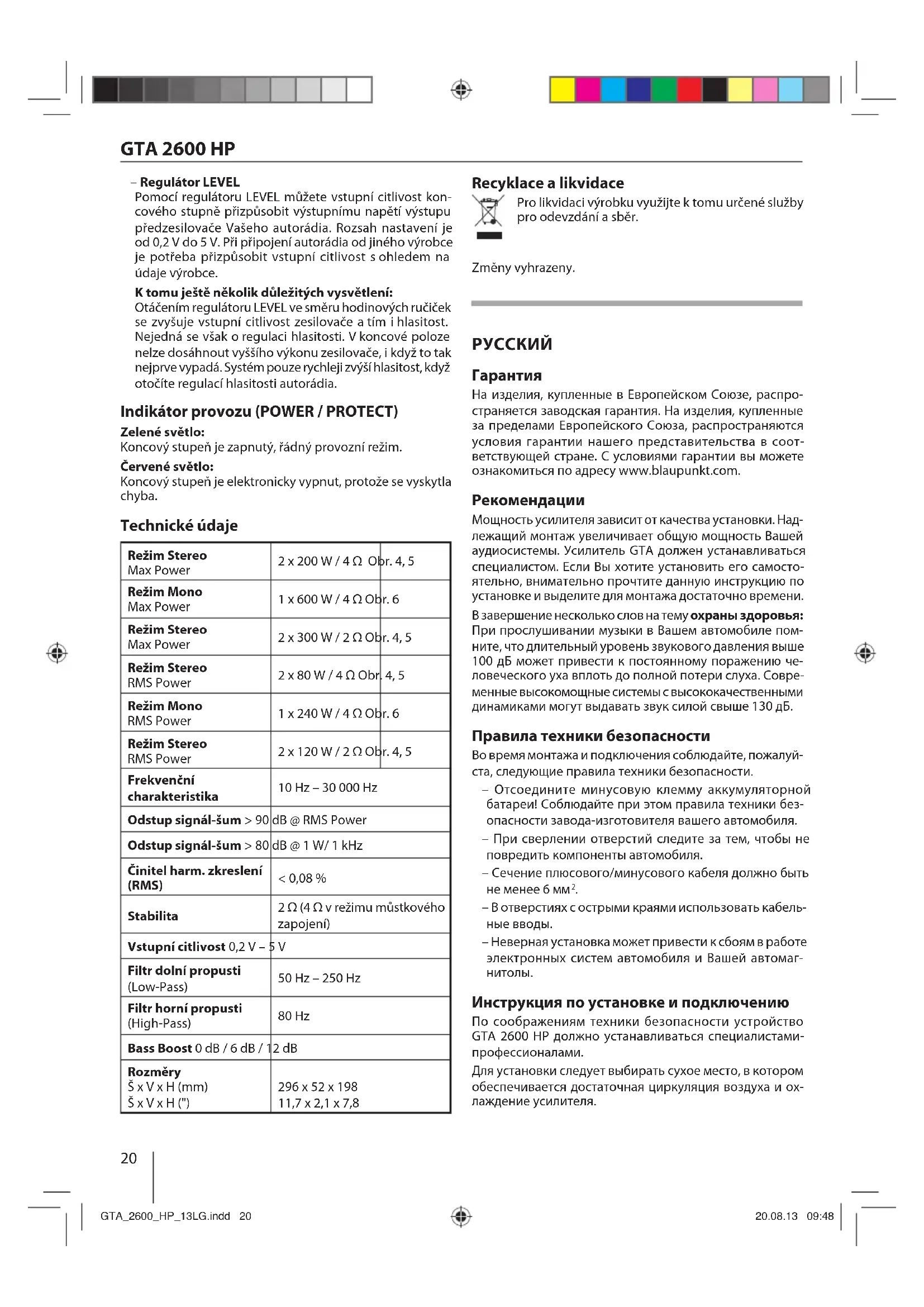

- Регулятор LEVEL

С помощью регулятора LEVEL можно настраивать входную чувствительность выходного каскада на выходное напряжение выхода предусилителя автомагнитолы. Диапазон настройки от 0,2 В до 5 В. При подключении к автомагнитолам других производителей следует настраивать входную чувствительность в соответствии с указаниями производителя.

Еще некоторые важные пояснения:

Поворотом регулятора LEVEL по часовой стрелке входная чувствительность усилителя и, тем самым, и громкость увеличиваются. Тем не менее, это не является регулировкой громкости. Если достигнуто конечное значение мощности усилителя, дальнейшее усиление мощности звука невозможно. Система всего лишь быстрее увеличивает уровень громкости при соответствующей регулировке громкости на автомагнитоле.

Индикация работы (POWER / PROTECT)

Зеленый свет:

Выходной каскад включен, нормальное рабочее состояние.

Красный свет:

Выходной каскад отключен, так как имеется неисправность.

Технические характеристики

Режим стереоМакс. мощность	2 x 200 Вт / 4 Ω Рис. 4, 5
Режим моноМакс. мощность	1 x 600 Вт / 4 Ω Рис. 6
Режим стереоМакс. мощность	2 x 300 Вт / 2 Ω Рис. 4, 5
Режим стереоМощность RMS	2 x 80 Вт / 4 Ω Рис. 4, 5
Режим моноМощность RMS	1 x 240 Вт / 4 Ω Рис. 6
Режим стереоМощность RMS	2 x 120 Вт / 2 Ω Рис. 4, 5

Частотная характеристика	10 Гц - 30 000 Гц
Соотношение сигнал-шум	>90 дБ @ мощность RMS
Соотношение сигнал-шум	>80 дБ @ 1 Вт / 1 кГц
Клирфактор (RMS) < 0,08 %
Стабильность 2 Ω (4 Ω в мостовом режиме)
Входная чувствительность	0,2 В - 5 В
Фильтр нижних частот (Нижние частоты)	50 Гц - 250 Гц
Фильтр высоких частот (Высокие частоты)	80 Гц
Усиление басов 0 дБ / 6 дБ / 12 дБ
ГабаритыШ x В x Г (мм)Ш x В x Г (")	296 x 52 x 19811.7 x 2.1 x 7.8

Утилизация и переработка

Для утилизации старой аппаратуры воспользуйтесь доступными пунктами приема и сбора вторсырья.

Право на внесение изменений сохраняется.
