РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GTA 41200 HP BLAUPUNKT

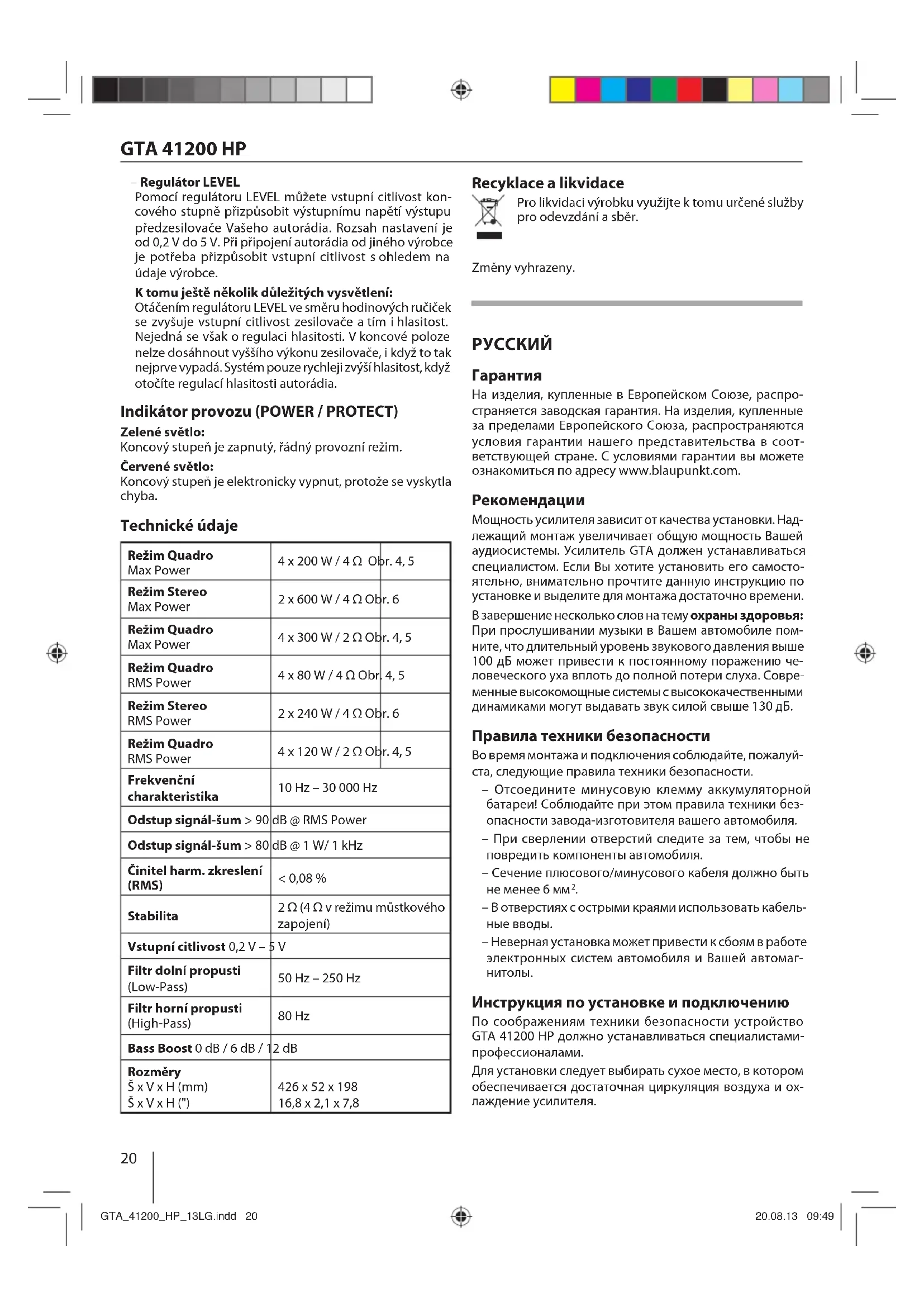

На изделия, купленные в Европейском Союзе, распро- страняется заводская гарантия. На изделия, купленные за пределами Европейского Союза, распространяются условия гарантии нашего представительства в соот- ветствующей стране. С условиями гарантии вы можете ознакомиться по адресу www.blaupunkt.com. Рекомендации Мощность усилителя зависит от качества установки. Над- лежащий монтаж увеличивает общую мощность Вашей аудиосистемы. Усилитель GTA должен устанавливаться специалистом. Если Вы хотите установить его самосто- ятельно, внимательно прочтите данную инструкцию по установке и выделите для монтажа достаточно времени. В завершение несколько слов на тему охраны здоровья: При прослушивании музыки в Вашем автомобиле пом- ните, что длительный уровень звукового давления выше 100 дБ может привести к постоянному поражению че- ловеческого уха вплоть до полной потери слуха. Совре- менные высокомощные системы с высококачественными динамиками могут выдавать звук силой свыше 130 дБ. Правила техники безопасности Во время монтажа и подключения соблюдайте, пожалуй- ста, следующие правила техники безопасности. – Отсоедините минусовую клемму аккумуляторной батареи! Соблюдайте при этом правила техники без- опасности завода-изготовителя вашего автомобиля. – При сверлении отверстий следите за тем, чтобы не повредить компоненты автомобиля. – Сечение плюсового/минусового кабеля должно быть не менее 6 мм

– В отверстиях с острыми краями использовать кабель-

– Неверная установка может привести к сбоям в работе электронных систем автомобиля и Вашей автомаг-

Инструкция по установке и подключению По соображениям техники безопасности устройство GTA 41200 HP должно устанавливаться специалистами- профессионалами. Для установки следует выбирать сухое место, в котором обеспечивается достаточная циркуляция воздуха и ох- лаждение усилителя. GTA_41200_HP_13LG.indd 20GTA_41200_HP_13LG.indd 20 20.08.13 09:4920.08.13 09:49GTA 41200 HP

Усилитель GTA 41200 HP нельзя устанавливать на задних полках, задних сиденьях или глухих невентилируемых

Монтажная площадка должна подходить для крепления прилагаемых винтов и обеспечивать надежную опору. Силовой кабель усилителя должен быть удален от акку- мулятора максимум на 30 см и оборудован предохраните- лем для защиты аккумулятора автомобиля при коротком замыкании между усилителем мощности и аккумулято- ром. Предохранитель усилителя защищает только сам усилитель, не аккумулятор автомобиля. Разрешается устанавливать динамики только с полным сопротивлением только 2 - 4 Ω (см. таблицу или мон- тажные чертежи). Соблюдать максимально допустимую нагрузку (громкость звука). Динамики не подключать к массе, использовать только промаркированные клеммы. Входы аудио Выходы предусилителя подключаются экранированным аудиокабелем через разъемы для кабеля RCA (см. рис. 3). Подключение плюса и минуса – Мы рекомендуем использовать провода с минималь- ным сечением 6 мм

– Проложите к плюсовой клемме аккумулятора обычный кабель и подключите через цоколь предохранителя. – В отверстиях с острыми краями использовать кабель-

– Надежно подсоедините обычный минусовой кабель к точке соединения с массой (кузов, автомобильный лист) (не к минусовой клемме аккумулятора). – Контактную поверхность точки соединения с массой зачистить и смазать графитовой смазкой. Включение/выключение Отличительной особенностью GTA 41200 HP является автоматика включения. При входе звукового сигнала усилитель включается само- стоятельно. При отсутствии звукового сигнала более 60с, GTA 41200 HP автоматически отключается. Встроенный предохранитель (2 x 25 A) Предохранитель, встроенный в усилитель, защищает выходной каскад и всю электрическую систему при воз- никновении неисправности. При замене предохранителя запрещается использовать перемычки или предохрани- тели, рассчитанные на более высокий ток. Примеры подключения Подключение электропитания ..................................Рис. 2 Аудиовходы .........................................................................Рис. 3 Подключение динамиков .............................................Рис. 4 – 7 Разъем Remote усилителя соединить с переключаемым источником напряжения +12 В. Таким образом усилитель можно будет включать/выклю- чать кнопкой включения/выключения автомагнитолы. Подключения динамиков (Если усилитель должен включаться в мост, то с этого ме- ста сразу продолжать согласно разделу "Шунтированные подключения динамиков"). Как и для любого компонента аудиосистемы правильная полярность усилителя и динамиков имеет важное зна- чение для хорошего воспроизведения басов. Поэтому при подключении необходимо проследить за тем, чтобы плюсовой контакт (+) усилителя подключался к плюсово- му контакту (+) динамика; аналогично для минусовых (-) контактов. Кроме того левый канал усилителя следует подключать к левому динамику, а правый канал усилителя - к правому динамику. Шунтированные подключения динамиков Усилитель GTA для моноконфигурации можно также вклю- чать в мост. Таким образом усилитель можно использовать для одного или нескольких сабвуферов или одного динами- ка средних частот. В этой конфигурации усилитель правый и левый каналы в один одноканальный выход (моновыход). Примечание: Усилитель может суммировать сигнал правого и левого каналов только, если подключение RCA выполнено как слева, так и справа.

В мостовой схеме нагрузка усилителя должна со- ставлять 4 Ω или выше. Более низкая нагрузка ведет к перегреву и отключению усилителя, и может также привести к его повреждению. Подключение сабвуфера Можно подключить сабвуфер к GTA 41200 HP двумя

– Активный сабвуфер или последующий усилитель подключаются кабелем RCA к обоим разъемам LINE OUT (см. рис.7). – Пассивный сабвуфер подключается по мостовой схеме к выходу динамика (см. раздел "Шунтированные подключения динамиков"). Настройки звука Можно оптимизировать звучание подключенного дина- мика несколькими способами: – Переключатель BASS С помощью переключателя BASS можно настроить воспроизведение усилителем басов. Настройки: 0дБ / +6 дБ / +12 дБ. – Переключатель X-OVER и регулятор LOW PASS Модель GTA 41200 HP позволяет настраивать частот- ные характеристики ("нижние частоты" или "высокие частоты") и необходимую пороговую частоту для под- ключенного динамика. Выберите пороговую часто- ту, до которой должна осуществляться блокировка низких частот (фильтр высоких частот) или высоких частот (фильтр нижних частот). На колонки передаются только те частоты, которые находятся выше пороговой частоты (фильтр высоких частот) или ниже пороговой частоты (фильтр нижних частот). Пороговая частота зависит от диапазона частот динамиков (см. рекомендуемый диапазон частот динамиков). GTA_41200_HP_13LG.indd 21GTA_41200_HP_13LG.indd 21 20.08.13 09:4920.08.13 09:49GTA 41200 HP

"Высокие частоты" (положение переключателя: HIGH PASS) При настройке 80 Гц диапазон частот усилителя будет составлять от 80 Гц до 30 000 Гц. "Нижние частоты" (положение переключателя: LOW PASS) Данный регулятор активен только, если переключа- тель находится в положении "LOW PASS", и обеспечива- ет возможность настройки нужной начальной частоты.

При настройке 150 Гц диапазон частот усилителя составляет от 10 Гц до 150 Гц. "Полный диапазон" (положение переключателя: FLAT) В данном положении переключателя настройка частоты деактивизируется, и усиление выполняется по всему диапазону. – Регулятор LEVEL С помощью регулятора LEVEL можно настраивать вход- ную чувствительность выходного каскада на выходное напряжение выхода предусилителя автомагнитолы. Диапазон настройки от 0,2 В до 5 В. При подключении к автомагнитолам других производителей следует на- страивать входную чувствительность в соответствии с указаниями производителя. Еще некоторые важные пояснения: Поворотом регулятора LEVEL по часовой стрелке входная чувствительность усилителя и, тем самым, и громкость увеличиваются. Тем не менее, это не являет- ся регулировкой громкости. Если достигнуто конечное значение мощности усилителя, дальнейшее усиление мощности звука невозможно. Система всего лишь быстрее увеличивает уровень громкости при соответ- ствующей регулировке громкости на автомагнитоле. Индикация работы (POWER / PROTECT) Зеленый свет: Выходной каскад включен, нормальное рабочее

Красный свет: Выходной каскад отключен, так как имеется неисправ-

Технические характеристики Режим квадро Макс. мощность 4 x 200 Вт / 4 Ω Рис. 4, 5 Режим стерео Макс. мощность 2 x 600 Вт / 4 Ω Рис. 6 Режим квадро Макс. мощность 4 x 300 Вт / 2 Ω Рис. 4, 5 Режим квадро Мощность RMS 4 x 80 Вт / 4 Ω Рис. 4, 5 Режим стерео Мощность RMS 2 x 240 Вт / 4 Ω Рис. 6 Режим квадро Мощность RMS 4 x 120 Вт / 2 Ω Рис. 4, 5

характеристика 10 Гц - 30 000 Гц Соотношение

> 90 дБ @ мощность RMS Соотношение

> 80 дБ @ 1 Вт / 1 кГц Клирфактор (RMS) < 0,08 % Стабильность 2 Ω (4 Ω в мостовом режиме)

чувствительность 0,2 В - 5 В Фильтр нижних частот (Нижние частоты) 50 Гц - 250 Гц Фильтр высоких

(Высокие частоты) 80 Гц Усиление басов 0 дБ / 6 дБ / 12 дБ

Ш x В x Г (мм) Ш x В x Г (") 426 x 52 x 198

Утилизация и переработка Для утилизации старой аппаратуры воспользуй- тесь доступными пунктами приема и сбора втор-
