Тип продукта	Акустическая система 5.1 канала (5 сателлитов + 1 сабвуфер)
Бренд	YAMAHA
Модель	NS-P280
Категория	Громкоговорители
Тип сателлитов (NS-B280)	Полнодиапазонные с акустическим подвесом, немагнитное экранирование
Динамик сателлита	Конус 6,5 см
Номинальная мощность сателлита	30 Вт
Максимальная мощность сателлита	80 Вт
Импеданс сателлита	6 Ом
Частотный диапазон сателлита	110 Гц – 40 кГц
Чувствительность сателлита	81 дБ/2,83 В, 1 м
Вес одного сателлита	0,45 кг
Тип сабвуфера (NS-SW280)	Усиленный с технологией Advanced Yamaha Active Servo Technology
Динамик сабвуфера	Вуфер с конусом 16 см, немагнитное экранирование
Выходная мощность сабвуфера	50 Вт (100 Гц, 5 Ом, 10 % КНИ)
Динамическая мощность сабвуфера	100 Вт, 5 Ом
Частотный диапазон сабвуфера	30 Гц – 160 Гц
Входное сопротивление сабвуфера	10 кОм (разъем RCA)
Питание (общая модель)	110-120 / 220-240 В AC, 50/60 Гц
Комплектация	1 сабвуфер, 5 сателлитов, 20 противоскользящих накладок, кабель сабвуфера 5 м, кабель для колонок 25 м
Настенное крепление	Да, с подходящими винтами (диаметр 3,5-4 мм)
Уход	Сухая чистая ткань; не используйте химические средства
Безопасность	Не подвергайте воздействию дождя, влажности, источников тепла; соблюдайте расстояние 20 см вокруг сабвуфера
Гарантия	2 года (запчасти и работа) в ЕЭЗ и Швейцарии

Часто задаваемые вопросы - NSP280 YAMAHA

Как правильно установить колонки?

Разместите передние колонки слева и справа от телевизора, на его высоте. Центральная колонка должна находиться на полпути между передними, направленной вперед. Тыловые колонки размещаются за местом прослушивания, на высоте примерно 1,8 м от пола и слегка направлены внутрь. Сабвуфер можно разместить рядом с передней колонкой или в углу, чтобы избежать стоячих волн.

Как подключить колонки к усилителю?

Используйте прилагаемый кабель для колонок (25 м), разрезав его на 5 отрезков. Зачистите каждый конец примерно на 10 мм, скрутите жилы и вставьте в клеммы, нажав на рычажок. Соблюдайте полярность (+ к +, – к –), чтобы избежать ухудшения звука.

Что делать, если сабвуфер не включается?

Сначала проверьте, что выключатель POWER находится в положении ON и кабель питания правильно подключен к розетке. Если проблема не устранена, попробуйте другую розетку или обратитесь в сервисный центр.

Как отрегулировать громкость сабвуфера?

Включите систему, установите регулятор VOLUME сабвуфера на минимум, затем постепенно увеличивайте, слушая источник с богатыми низкими частотами. Регулируйте до получения гармоничного баланса с передними колонками.

Почему нет звука из колонок?

Проверьте, правильно ли подключены кабели колонок (соблюдена полярность) и включен ли усилитель. Убедитесь, что громкость не на минимуме. Если проблема не устранена, обратитесь к разделу Устранение неисправностей в инструкции.

Как закрепить колонки на стене?

Используйте саморезы диаметром 3,5–4 мм для крепления к прочной стене. Повесьте каждую колонку за отверстия, вставив головку винта в широкую часть и затем сдвинув в узкую. Убедитесь, что стержень винта находится в узкой части, чтобы избежать падения.

Какие настройки выполнить на усилителе?

В настройках вашего AV-ресивера выберите Small (или «Маленькие») для всех колонок системы NS-P280. Подключите сабвуфер к выходу SUBWOOFER или LOW PASS. Соблюдайте полярность подключения.

Какое напряжение питания использовать?

Напряжение указано на задней панели сабвуфера. Для общих моделей используйте 110-120/220-240 В AC в зависимости от страны. Не подключайте к другому напряжению, так как это может повредить устройство.

Как чистить колонки?

Используйте сухую чистую ткань. Никогда не используйте химические вещества, растворители или абразивы, которые могут повредить отделку корпуса.

Что покрывает гарантия на этот продукт?

Компания Yamaha гарантирует отсутствие дефектов изготовления в течение 2 лет с даты покупки, включая запчасти и работу. Гарантия действует в Европейском экономическом пространстве и Швейцарии при предъявлении чека.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NSP280 YAMAHA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Precautions

Меры предосторожности

Прочитайте описание следующих мер предосторожности перед использованием аппарата. Yamaha не несет ответственность за любые повреждения и (или) травмы, вызванные несоблюдением приведенных ниже мер предосторожности.

1. Для обеспечения наилучшего результата, пожалуйста, внимательно изучите данную инструкцию. Храните ее в безопасном месте для дальнейшего использования.

2. Данные колонки устанавливайте в прохладном, сухом, чистом месте – подальше от окон, источников тепла, источников чрезмерной вибрации; избегайте пыльных, влажных и холодных мест. Избегайте установки возле источников электрического шума (например, трансформаторов и моторов). Для предотвращения пожара или поражения электрическим током не подвергайте колонки воздействию дождя или воды.

3. Для предотвращения деформирования или обесцвечивания корпуса не подвергайте колонки воздействию прямых солнечных лучей или чрезмерной влажности.

4. Не устанавливайте колонки в местах, где есть риск падения на них посторонних предметов и (или) где они могут быть незащищены от капающих или разбрызгиваемых жидкостей.

5. Не располагайте сверху на колонках следующие предметы:

– Прочис компоненты, так как это может привести к повреждению или обсесцвечиванию поверхности колонок.

– Горящие предметы (например, свечи), так как это может привести к пожару, повреждению колонок или стать причиной травмы.

– Емкости с жидкостью, так как она может пролиться и стать причиной поражения пользователя электрическим током или повреждения колонок.

1. Не устанавливайте колонки в местах, где они могут быть опрокинуты или повреждены упавшими предметами. Лучшее качество звучания также будет обеспечено при размещении на устойчивой поверхности.

2. Размещение колонок на одной и той же полке или на подставке проигрывателя дисков может привести к появлению эффекта обратной связи.

3. Если Вы услышите искажение звука, необходимо уменьшить громкость с помощью регулятора громкости на усилителе. Не позволяйте усилителю работать в режиме “клиппинга”. В противном случае колонки могут быть повреждены.

4. При использовании усилителя, номинальная выходная мощность которого выше, чем номинальная входная мощность колонок, будьте внимательны, чтобы не допустить превышения максимальной входной мощности колонок.

5. Не применяйте химические растворители для очистки колонок, так как это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.

6. Не пытайтесь модифицировать или ремонтировать колонки. При необходимости обратитесь в сервисный центр Yamaha. Ни в коем случае не открывайте корпус колонок.

7. Перед тем как прийти к заключению о поломке колонок, обязательно прочтите раздел “Поиск и устранение неисправностей”, описывающий часто встречающиеся ошибки при эксплуатации.

8. Владелец аппарата несет ответственность за его размещение и надежную установку. Yamaha не несет ответственность за любые несчастные случаи, вызванные неправильным размещением или установкой акустической системы.

Для модели NS-SW280

ПРЕДУПРЕЖДЕНИЕ

ДЛЯ ПРЕДОТВРАЩЕНИЯ ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ.

1. Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке.

2. Не применяйте чрезмерную силу к переключателям, элементам управления или соединительным проводам. При перемещении аппарата следует сначала отсоединить силовой кабель от розетки, а также отсоединить провода, подсоединенные к прочему оборудованию. Никогда не тяните за сами провода.

3. Никогда не касайтесь и не вставляйте инородные предметы в отверстие, расположенное с правой стороны аппарата. При перемещении аппарата не держите его за отверстие, так как это может привести к получению травм или повреждению аппарата.

4. Из-за наличия в данном аппарате встроенного усилителя мощности сигнала задняя панель аппарата излучает тепло. Для предотвращения пожара или поломки аппарат необходимо устанавливать его вдали от стен, обеспечив расстояние 20 см сверху, сзади и по обеим сторонам аппарата. Кроме того, не устанавливайте данный аппарат задней панелью вниз на пол или на другую поверхность.

5. При использовании увлажнителя избегайте образования конденсата внутри аппарата, оставив достаточно места вокруг него и предотвращая чрезмерное увлажнение. Образование конденсата может привести к возникновению пожара, повреждению и (или) поражению электрическим током.

6. Во избежание ухудшения охлаждения не накрывайте заднюю пансель данного аппарата газетой, скатертью, занавеской и т. п. Повышение температуры внутри аппарата может привести к пожару, поломке аппарата или травме.

7. Пока все соединения не завершены, не следует подключать данный аппарат к электросети.

8. Аппарат необходимо использовать при напряжении, соответствующему указанному напряжению на задней панесли. Использование аппарата при напряжении, превышающем указаннос, опасно и может стать причиной пожара, поломки аппарата и (или) привести к травме. Компания Yamaha не несет ответственности за поломку или ущерб, вызванные использованием аппарата при напряжении, не соответствующему указанному.

9. Воспроизводимые аппаратом сверхнизкие частоты могут приводить к созданию проигрывателем воющего звука. В этом случае отодвиньте аппарат от проигрывателя.

10. Длительное воспроизведение определенных звуков на высокой громкости может повредить аппарат. Например, при длительном воспроизведении синусоидального сигнала с частотой 20 Гц - 50 Гц с тестового диска, низких частот электронных инструментов и т.д., а также при касании иглы проигрывателя поверхности диска понижайте уровень громкости во избежание повреждения аппарата.

11. Если аппарат воспроизводит звук с искажениями (т.е. неестественные, прерывистые звуки и "стук"), уменьшите уровень громкости. Чрезмерно высокий уровень громкости при воспроизведении низкочастотной звуковой дорожки фильма, композиций с богатыми басами или частей другой популярной музыки может повредить аппарат.

12. Вибрации, создаваемые при воспроизведении сверхнизких частот, могут искажать изображение на телевизоре. В этом случае отодвиньте аппарат от телевизора.

13. При отсоединении кабеля питания от розетки, вытягивайте его, удерживая за вилку; ни в коем случае не тяните кабель.

14. Если аппарат не будет использоваться в течение продолжительного промежутка времени (например, во время отпуска), отключите силовой кабель от розетки переменного тока.

15. Устанавливайте прибор рядом с электрической розеткой, где существует простой доступ к кабелю питания.

• VOLTAGE SELECTOR

(Для моделей Китая, Кореи, Азии и для общих моделей)

Переключатель выбора напряжения на задней панели аппарата необходимо перевести в положение, соответствующее напряжению в местной электрической сети ПЕРЕД подключением аппарата к электрической розетке. Доступны следующие значения напряжения: 110-120/220-240 В переменного тока 50/60 Гц.

Даже при отключении аппарата он остается подключенным к электрической сети, если кабель питания подключен к электрической розетке. В этом состоянии аппарат потребляет незначительное количество энергии.

Информация для пользователей по сбору и утилизации старой аппаратуры

Этот знак на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы не должны выбрасываться вместе с обычным домашним мусором.

Для правильной обработки, хранения и утилизации старой аппаратуры, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/EC.

При правильном отделении этих товаров, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Этот знак действителен только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

Содержание

Содержимое упаковки ....1

Установка колонок ....1

Установка центральной, фронтальных колонок и колонок окружающего звучания...2

Установка савбуфера 2

Колонки для настенного монтажа ......2

Подключение колонок ....3

Схема подключения ....3

Подключение силовых кабелей ....4

Использование савбуфера 4

Установка уровня громкости савбуфера .....4

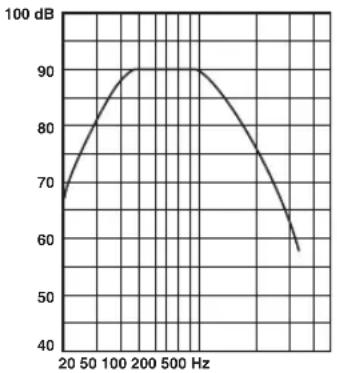

Частотные характеристики......5

Поиск и устранение неисправностей ..... 5

Технические характеристики ...... 6

Содержимое упаковки

Благодарим Вас за выбор комплекта 5.1-канальной акустики Yamaha NS-P280.

Убедитесь в том, что в состав упаковки входят следующие предметы.

В сабвуфере имеется встроенный усилитель мощности сигнала и используется усовершенствованная активная сервотехнология Advanced Yamaha Active Servo Technology, которая обеспечивает высокое качество сверхнизких звуковых частот, что привносит в Ваш домашний кинотеатр естественную "энергию".

■Центральная, фронтальные колонки и колонки окружающего звучания (NS-B280 x5)

Центральная, фронтальные колонки и колонки окружающего звучания представляют собой широкополосные акустические колонки закрытого типа.

■Центральная, фронтальные колонки и колонки окружающего звучания

Противоскользящие прокладки

Противоскользящие

прокладки: Располагая колонки на ровной поверхности, прикрепите прилагаемые противоскользящие прокладки к углам нижней стороны колонки, как показано на рисунке. Прокладки будут предотвращать перемещение колонок.

Противоскользящие прокладки (20 штук) x1 (Для центральной, фронтальных колонок и колонок окружающего звучания.)

Кабель колонок, 25 м х1 (Его необходимо разрезать на 5 отрезков для центральной, фронтальных колонок и колонок окружающего звучания. Будьте осторожны, чтобы предотвратить травмы в процессе подготовки кабелей.)

Установка колонок

Прежде чем подключать колонки, поместите каждую колонку в соответствующем месте. Размещение колонок очень важно, поскольку оно влияет на общее качество звучания системы. Разместите колонки таким образом, чтобы оптимизировать качество звука в зоне прослушивания. См. рисунок. Размещение сабвуфера не так важно, как размещение остальных колонок, поскольку сверхнизкие звуковые частоты не являются высоконаправленными. Подробнее см. раздел "Установка савбуфера" на стр. 2.

Примечание

- Размещение колонок слишком близко к телевизору с электронно-лучевой трубкой может привести к ухудшению качества изображения или привести к появлению жужжания. В таком случае разместите колонки на расстоянии по крайней мере 20 см от телевизора. Данная проблема не является характерной для плазменных и ЖК-телевизоров.

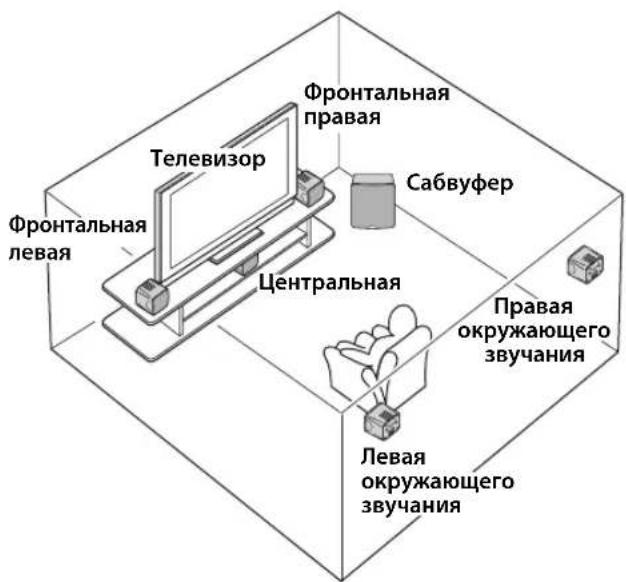

Установка центральной, фронтальных колонок и колонок окружающего звучания

Фронтальные колонки: Разместите две фронтальные колонки справа и слева от телевизора, приблизительно на одной высоте с телевизором, лицевой стороной к слушателю.

Колонки окружающего звучания: Разместите левую и правую колонки окружающего звучания позади позиции прослушивания, немного повернув их внутрь, на высоте около 1,8 метра над полом.

Фронтальные колонки и колонки окружающего звучания можно размещать на столах или иных опорах или же монтировать на стенах. Подробнее см. раздел "Колонки для настенного монтажа".

Центральная колонка: Поместите центральную колонку посредине между фронтальными колонками, лицевой стороной к слушателю.

Установка савбуфера

Поместите савбуфер слева или справа от обеих фронтальных колонок, как показано на рисунках А и В.

A

Примечание: В этом месте низкие звуковые частоты могут быть плохо слышны из-за стоячих волн.

Сабвуфер

Фронтальная колонка

Показанное на рисунке С размещение также возможно, однако, если савбуфер поместить прямо напротив стены, а позиция прослушивания при этом находится в центре комнаты, возможно, Вы не получите достаточно низких звуковых

частот от савбуфера. Это вызвано тем, что "стоячие волны" формируются между двумя параллельными стенами и нейтрализуют низкие звуковые частоты. В таком случае расположите савбуфер под углом к стене. Возможно, понадобится нарушить параллельность поверхностей стен посредством установки вдоль них книжных полок и т. п.

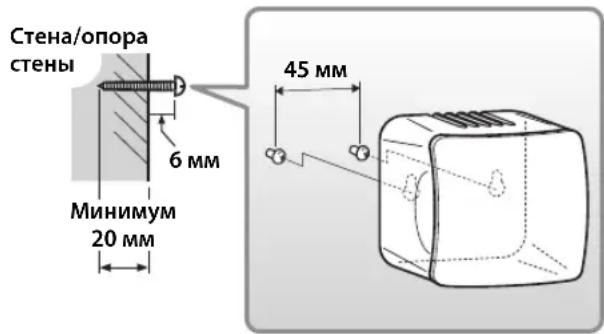

Колонки для настенного монтажа

Вы можете выполнить монтаж колонок на стене, как показано ниже.

1 Установите винты в твердую стену или опору стены, как показано на рисунке ниже. Используйте самонарезающие винты диаметром от 3,5 до 4 мм.

2Повесьте каждую колонку шпоночным пазом на выступающий винт.

Примечание

- Убедитесь в том, что ось винта расположена в узкой части шпоночного паза. В противном случае колонка может упасть.

Предупреждения

• Каждая колонка весит 0,45 кг. Не монтируйте колонки на тонкую фанеру или на стены с мягкой поверхностью. В противном случае винты могут быть вытянуты из поверхности, и колонки могут упасть, что может привести к повреждению колонок или стать причиной травмы.
• Не закрепляйте колонки на стене с помощью гвоздей, клея или нестабильного оборудования. Продолжительное использование и вибрация могут привести к падению колонок.
• Чтобы предотвратить несчастные случаи, вызванные спотыканием о незакрепленные кабели колонок, зафиксируйте кабели на стене.
• Колонки следует монтировать в таком месте стены, которое исключает травмирование головы.

Подключение колонок

Предупреждение: Перед выполнением каких-либо подключений убедитесь в том, что силовые кабели савбуфера и прочих аудиовидеокомпонентов отсоединены от розеток переменного тока.

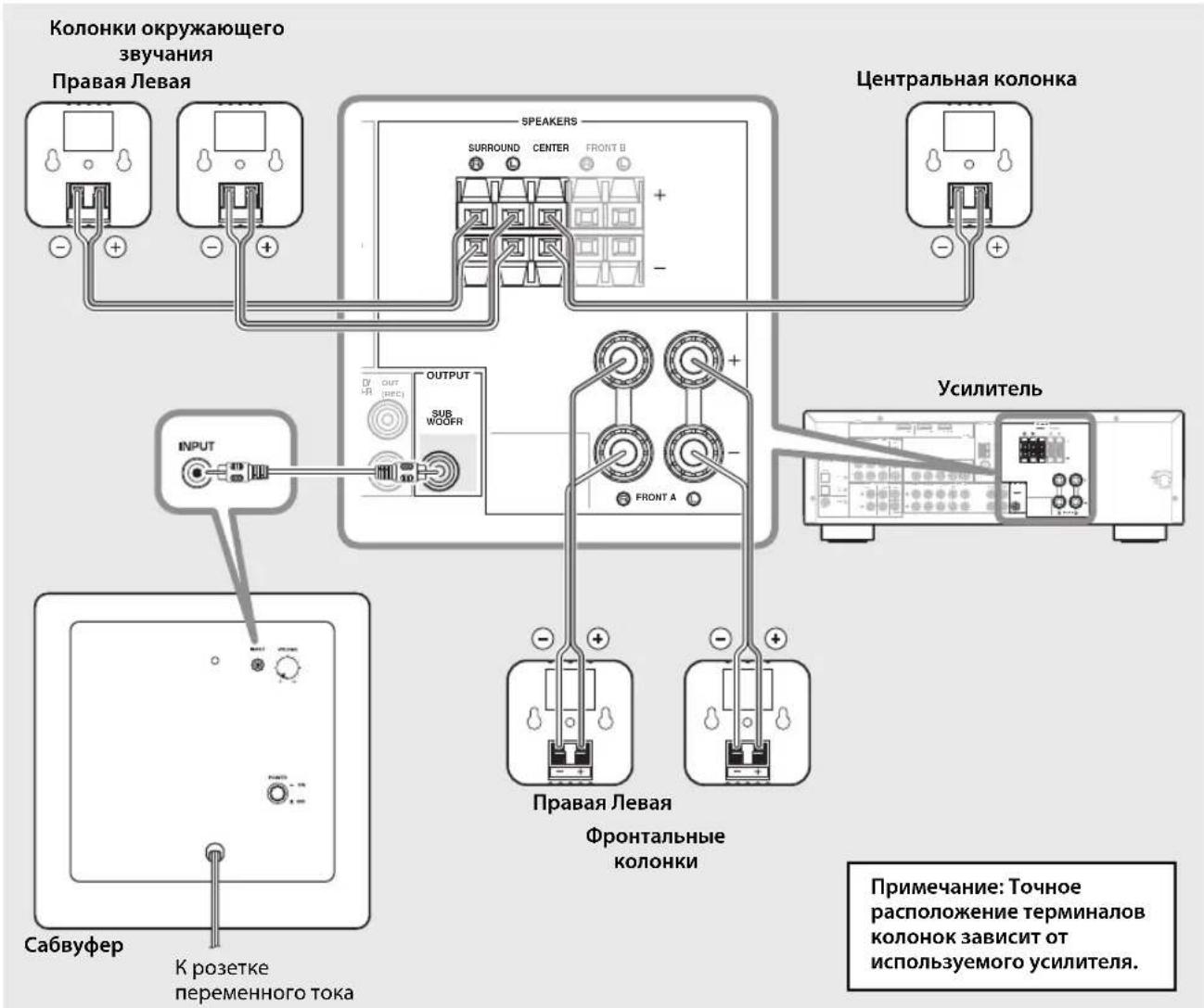

Схема подключения

■Подготовка кабелей колонок

После размещения колонок в местах установки необходимо разрезать 25-метровый кабель колонок на пять отрезков, чтобы подключить две фронтальные колонки, центральную колонку и две колонки окружающего звучания.

1 Порежьте прилагаемый кабель колонок на отрезки необходимой длины для центральной, фронтальных колонок и колонок окружающего звучания. Понадобится пять кабелей.

2Удалите изоляцию на длине примерно 10 мм на конце каждого провода.

3Плотно сплетите оголенные провода.

Правильно

Неправильно

Примечания

• Кабели колонок должны быть максимально короткими. Не связывайте и не сматывайте избыточную часть кабеля.
• Оголенные провода необходимо плотно сплести, чтобы отдельные жилы не выступали наружу.
• Будьте осторожны, чтобы предотвратить травмы в процессе подготовки кабелей.

■Управление терминалами колонок

Отрицательный (−)

Положительный (+)

Примечание: Убедитесь в том, что в терминале зажата оголенная часть провода, а не изоляция.

1 Нажмите и удерживайте защелку терминала.
2Вставьте оголенную часть провода.
3 Отпустите защелку таким образом, чтобы она надежно прижала оголенную часть провода, а не изоляцию.
4 Проверьте надежность подключения, слегка потянув кабели.

Примечания

• Убедитесь в том, что оголенные части проводов не соприкасаются, поскольку это может привести к поломке колонок или усилителя.
• Если подключение выполнено неправильно, Вы не услышите звука из колонок.

■Подключение колонок

Подключите каждую колонку к соответствующим терминалам колонок на усилителе с помощью подготовленных ранее кабелей. Подробнее см. "Схема подключения" на стр. 3.

Убедитесь в том, что при подключении колонок была соблюдена правильная полярность—положительные (+) терминалы к положительным (+) терминалам, а отрицательные (−) терминалы к отрицательным (−) терминалам. Если их перепутать, звук будет неестественным и будет плохо слышно низкие звуковые частоты.

В настройках размеров акустической системы AV-ресивера укажите малый размер (или "S") для всех акустических систем NS-P280.

При подсоединении сабвуфера к DSP-усилителю Yamaha или AV-ресиверу, подключите его к выходу SUBWOOFER или LOW PASS.

Подключение силовых кабелей

По завершении подключения всех колонок и савбуфера подключите савбуфер, усилитель и прочие аудиовидеокомпоненты к подходящей розетке переменного тока.

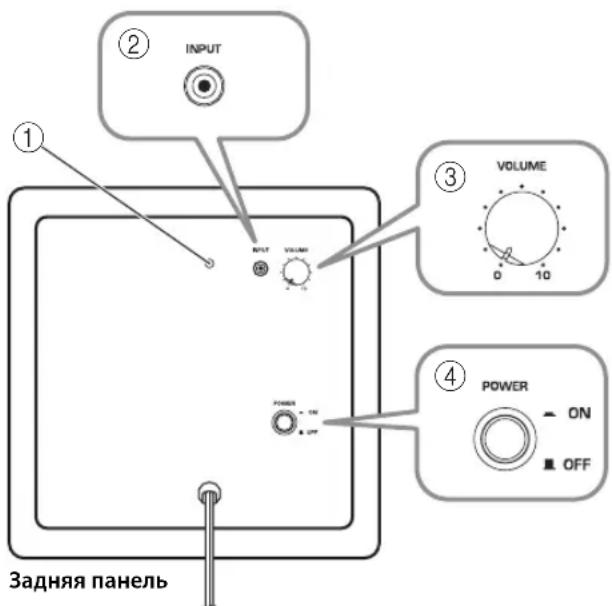

Использование савбуфера

①Индикатор питания

Загорается при установке переключателя POWER в положение ON; гаснет при установке переключателя POWER в положение OFF.

②Гнездо INPUT

Входное гнездо для подключения сигнала от выхода савбуфера на усилителе.

③Регулятор VOLUME

Регулирует уровень громкости савбуфера. Для увеличения уровня громкости поворачивайте его по часовой стрелке; для уменьшения

уровня громкости поворачивайте против часовой стрелки.

④Переключатель POWER

Установите в положение ON для включения савбуфера. Установите в положение OFF для выключения савбуфера.

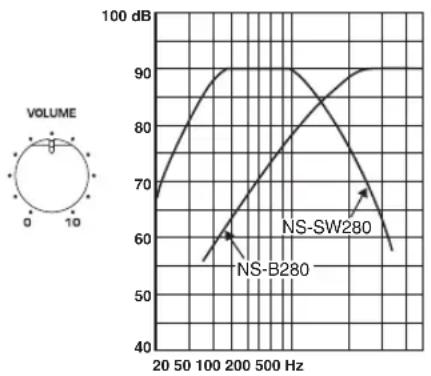

Установка уровня громкости савбуфера

При использовании савбуфера в первый раз необходимо установить баланс звука между савбуфером и фронтальными колонками, как описано ниже.

1 Включите прочие аудиовидеокомпоненты.
2Установите регулятор VOLUME на савбуфере в минимальное положение (0).
3Установите переключатель POWER на савбуфере в положение ON.
Загорится индикатор питания на задней панели.

4 Воспроизведите источник аудиоданных, содержащий низкие звуковые частоты. С помощью регулятора на усилителе установите подходящий уровень громкою

5 Плавно поворачивайте регулятор VOLUME на савбуфере в сторону увеличения громкости, пока не установится хороший баланс между савбуфером и прочими колонками.

Примечания

- Установив уровень громкости савбуфера, можно оставить регулятор VOLUME на савбуфере в таком положении, а уровень громкости всей системы можно регулировать с помощью регулятора громкости на усилителе.

• Если заменить фронтальные колонки (NS-B280) другими колонками, необходимо будет заново отрегулировать уровень громкости савбуфера.
• Приведенные ниже графики частотных характеристик показывают, как савбуфер взаимодействует с фронтальными колонками для обеспечения широкополосного звука.

Частотные характеристики

Следующий график отображает частотные характеристики савбуфера (NS-SW280).

Следующий график отображает общие частотные характеристики савбуфера (NS-SW280) и фронтальных колонок (NS-B280).

Поиск и устранение неисправностей

Если данный аппарат не функционирует, как необходимо, обратитесь к приведенному ниже перечню возможных причин. Если в списке нет проблемы, с которой Вы столкнулись, или же Вы не можете ее решить даже после прочтения данных указаний, отсоедините силовой кабель и обратитесь к ближайшему авторизированному дилеру Yamaha или в сервисный центр.

Проблема Возможная причина Метод устранения
Отсутствует звук. Кабели колонок не подключены надлежащим образом.	Убедитесь в том, что кабели колонок подключены надлежащим образом.
Звук очень тихий. Кабели колонок не подключены надлежащим образом.	Убедитесь в том, что кабели колонок подключены надлежащим образом: L (левый) к L, R (правый) к R, “+” к “+” и “-” к “-”.

Проблема Возможная причина Метод устранения
Переключатель POWER установлен в положение ON, но савбуфер не работает.	Сетевой кабель не подключен надлежащим образом.	Установите переключатель POWER в положение OFF, а потом убедитесь в том, что силовой кабель подключен надлежащим образом.
Отсутствует звук. Регулятор V	OLUME установлен в положение 0.	Вращайте регулятор VOLUME в сторону увеличения громкости.
	Кабель савбуфера не подключен надлежащим образом.	Убедитесь в том, что кабель савбуфера подключен надлежащим образом.
Уровень громкости савбуфера очень низкий.	Источник аудио не содержит много низких звуковых частот.	Попробуйте воспроизвести источник аудио, содержащий больше низких звуковых частот.
	Низкие звуковые частоты нейтрализуются стоячими волнами.	Смените размещение савбуфера или нарушьте параллельность поверхностей стен посредством установки вдоль них книжных полок или иных предметов.

Технические характеристики

■Колонки окружающего звучания (NS-B280)

Тип .....Широкополосная акустическая система колонок с магнитным экранированием

Головка 6,5-см коническая колонка

Номинальная входная мощность 30 Вт

Максимальная входная мощность 80 Вт

Импеданс 6 Ω

Частотная характеристика ..... 110 Гц–40 кГц

Чувствительность ....81 дБ/2,83 В, 1 м

Габаритные размеры (Ш x В x Г) ...... 90 x 90 x 109 мм

Macca 0,45 кг

Головка .....16-см конический низкочастотный динамик с магнитным экранированием

Выходная мощность .....50 Вт (100 Гц, 5 Ω, 10% ОНИ)

Динамическая мощность .....100 Вт, 5 Ω

Входной импеданс ...... INPUT (гнездо 1P RCA): 10 кΩ

Частотная характеристика .... 30 Гц-160 Гц

Входная чувствительность ..... INPUT (гнездо 1P RCA): 80 мВ (50 Гц, 50 Вт/5 Ω)

Питание

Модели для США и

Канады...... Переменный ток 120 В, 60 Гц

Модель для Австралии... Переменный ток 240 В, 50 Гц

Модели для Великобритании и

Европы...... Переменный ток 230 В, 50 Гц

Модели для Китая, Кореи, Азии и

Общие модели ...... Переменный ток

Габаритные размеры (ШхВхГ) ..... 262 x 264 x 316 мм

Macca 6,9 кг

Технические характеристики могут изменяться без уведомления.
