RAA4200 - автомобильное радио MB QUART - Бесплатное руководство пользователя

Тип продукта	4-канальный усилитель
Бренд	MB Quart
Модель	RAA4200
RMS мощность (4 Ом)	100 Вт x 4
RMS мощность (2 Ом)	200 Вт x 4
Мостовая RMS мощность (4 Ом)	400 Вт x 2
Входное сопротивление	20 кОм
Частотная характеристика	0,25 Гц – 100 кГц (-3 дБ)
Отношение сигнал/шум	>80 дБ
Пассивный фильтр	HPF/LPF/Выкл, 12 дБ/октава, 50-500 Гц (x1) или 500-5000 Гц (x10)
Регулируемый коэффициент усиления	0,15 В – 8 В
Защита	Короткое замыкание, постоянное смещение, тепловая защита, превышение тока
Предохранители	3 x 30 А (ATC)
Питание	12 В пост. тока (аккумулятор автомобиля)
Размеры (В x Ш x Г)	6 x 28,2 x 42,5 см
Подключения	Входы RCA, сквозные выходы RCA, клеммы динамиков, питание
Особые функции	Передний байпас, выбор 2/4 каналов, светодиодные индикаторы

Часто задаваемые вопросы - RAA4200 MB QUART

Как подключить усилитель RAA4200?

Отключите аккумулятор, затем подключите красный силовой провод (+12В) с предохранителем на расстоянии не более 45,7 см от аккумулятора, черный провод заземления к чистой точке шасси, а провод дистанционного управления (REM) к коммутируемому источнику 12В. Подключите RCA от аудиоисточника к входам усилителя, а динамики к клеммам, соблюдая полярность.

Что делать, если усилитель не включается?

Проверьте предохранитель в линии силового кабеля. Проверьте заземление (место должно быть чистым и надежным). Убедитесь, что на клемме +12В и проводе REM есть 10,5-15,5 В. Замените перегоревшие предохранители и исправьте неисправные соединения.

Почему нет звука?

Проверьте соединения RCA (источник к усилителю) и кабели динамиков (отсутствие короткого замыкания). Проверьте аудиоисточник с другим усилителем. Если проблема не устранена, возможно, усилитель неисправен.

Как настроить усиление усилителя?

Установите усиление на минимум. Увеличьте громкость источника до появления искажений, затем немного уменьшите. Поднимите усиление усилителя до тех пор, пока громкость не станет удовлетворительной или не загорятся светодиоды клиппинга, затем немного снизьте. Часто оптимальной является настройка на половину.

Как использовать пассивный фильтр?

Переключатель ON/OFF активирует фильтр. Выберите HPF (верхних частот) для среднечастотных/высокочастотных динамиков, LPF (нижних частот) для сабвуферов или Off для полного диапазона. Отрегулируйте частоту среза потенциометром и множителем x1 или x10.

Что означают светодиодные индикаторы?

Зеленый светодиод указывает на включение. Желтые светодиоды загораются при клиппинге (чрезмерные искажения). Красный светодиод сигнализирует о защите (короткое замыкание, слишком низкое сопротивление или перегрев) – усилитель автоматически выключается.

Как подключить усилитель в мостовом режиме (bridge)?

Используйте передние и задние каналы в мостовом режиме: подключите динамик к клеммам + переднего и - заднего каналов (или согласно схеме). Убедитесь, что сопротивление в мостовом режиме не ниже 4 Ом. Переключатель 2/4 канала должен быть нажат для 2-канального режима.

Что делать, если в динамиках слышен шум двигателя?

Разнесите кабели RCA и силовые кабели. Проверьте заземление: оно должно быть на голом металле, без краски. Добавьте второй провод заземления от аккумулятора к шасси. Если шум не исчез, изолируйте аудиоисточник или используйте фильтр помех.

Где установить усилитель в автомобиле?

Избегайте моторного отсека. Установите усилитель в багажнике (вертикально или на полу) или под сиденьем с зазором не менее 2,54 см вокруг для вентиляции. Не устанавливайте его вверх ногами на задней полке.

Какой срок гарантии?

Гарантия составляет 1 год (2 года при установке уполномоченным дистрибьютором MB Quart). Она распространяется на дефекты производства для первоначального покупателя. Сохраняйте чек и серийный номер. Случайные повреждения или непрофессиональная установка не покрываются.

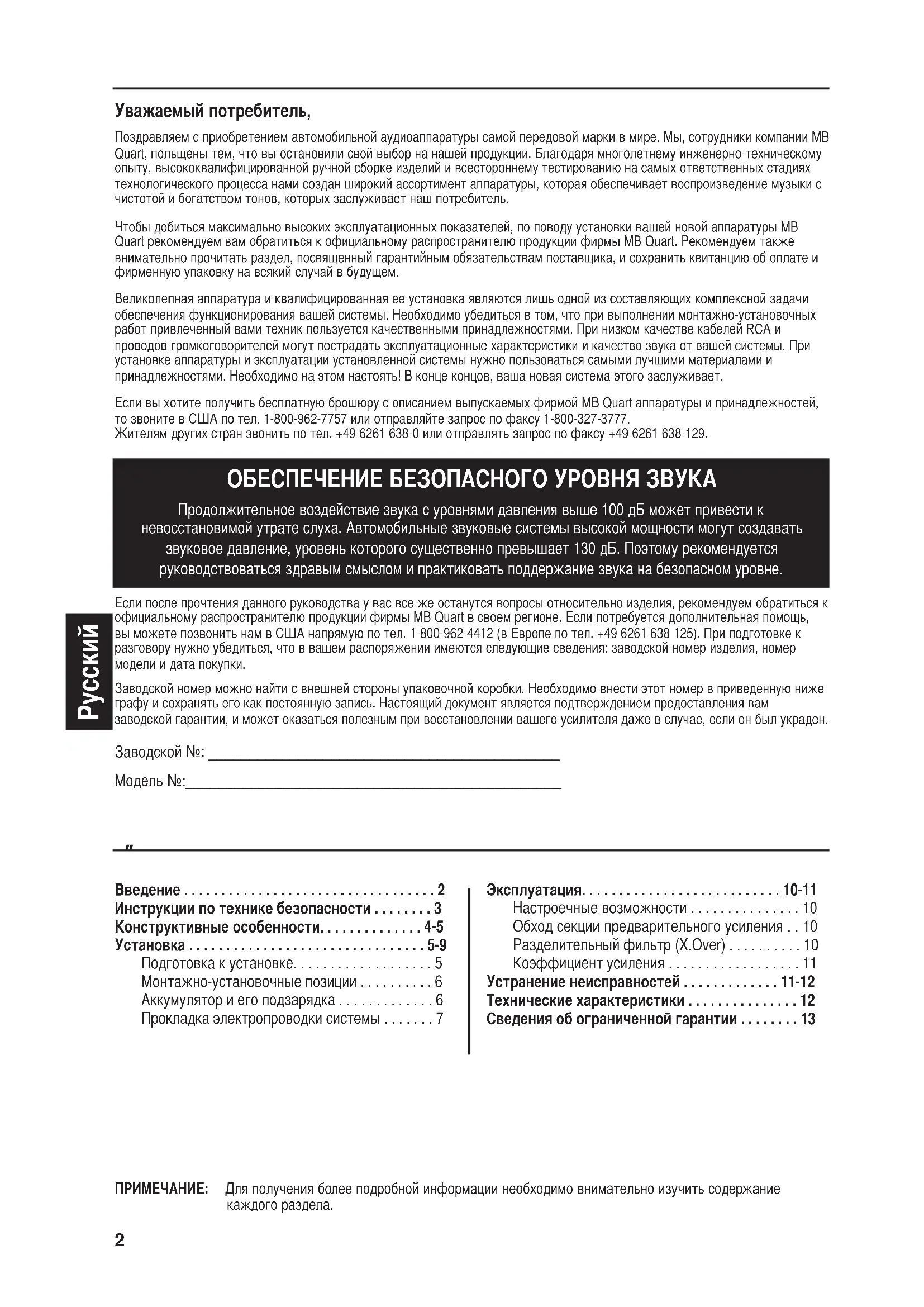

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RAA4200 MB QUART

Быстая устаюпаметров:

CHINb TaCTOy pa3dEnITeBHOO fHbtpa DO MNHMMya. Ha CNTcEMe,paBOTaHOUeHa BOCPON3BeHHe, MeIeHHo YBEIMnHBaTb TaCTOTy pa3dEnITeBHOO fHbTpA, noka He 6yDet IOCTHTyTa Tpe6yemar TaCTOta pa3dEnHn.

Ko3ΦΦUINEHT YCUNJEHNA

По Вьбору HPF/LPF ИИн Off

(ФИЛьТР ВИСИХЧАСТОТ / ФИЛьТР ИХКИХЧАСТОТ ИПОБАФИЛьТРа)

Kpytn3Ha pa3dJIeTIteIbHOro qInIbIpa
