РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DEHX6700DAB PIONEER

Руководство пользователя

Table of Contents

Before You Start.... 3

Getting Started....4

Перед началом эксплуатации.... 3

Начало работы....4

Цифровое аудиовещание (DAB)......6

Радио .... 7

Компакт-диск/USB/iPod/AUX....8

Режим приложения 10

Настройки 10

Настройки FUNCTION 11

Настройки AUDIO.... 11

Настройки SYSTEM 12

Настройки ILLUMINATION.... 13

Настройки MIXTRAX.... 13

Подключения/Установка 15

Дополнительная информация .... 18

О данном руководстве:

- В следующих инструкциях USB-накопитель и аудиопроигрыватель USB называются "USB-устройство".

- В данном руководстве устройства iPod и iPhone называются "iPod".

Перед началом эксплуатации

Благодарим Вас за покупку этого изделия компании PIONEER

Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Держите данное руководство под рукой для обращения к нему в будущем.

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные лица в странах Евросоюзя, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства). Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства.

ПРЕДУПРЕЖДЕНИЕ

- Не пытайтесь самостоятельно производить установку или ремонт изделия. Установка или ремонт изделия лицами, не обладающими специальными навыками и опытом работы с электронным оборудованием и автомобильными аксессуарами, могут создать опасность поражения электрическим током или иных инцидентов.

•Ни в коем случае не пытайтесь управлять устройством во время движения. Прежде чем использовать органы управления устройством, необходимо съехать с дороги и припарковать автомобиль в безопасном месте.

ВНИМАНИЕ

- Не допскайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строя, перегрева и появления дыма. - Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне. - Pioneer CarStereo-Pass предназначен для использования только в Германии.

ВНИМАНИЕ

Данное изделие является лазерным изделием класса 1 согласно классификации по Безопасности лазерных изделий, IEC 60825-1:2007.

ЛАЗЕРНЫЙ ПРОДУКТ КЛАСС 1

При возникновении проблем

При неполадках в работе этого изделия свяжитесь с торговым представителем компании- производителя или с ближайшим сервисным пунктом PIONEER.

Начало работы

Основные операции

DEH-X6700DAB

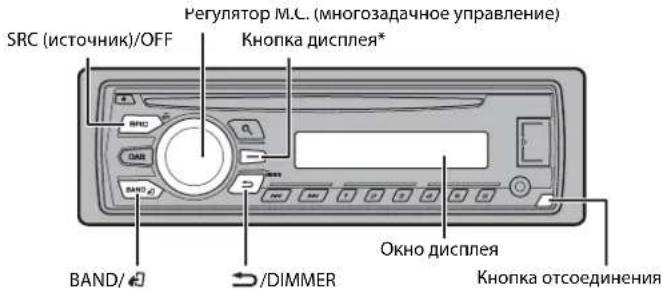

Регулятор М.С. (многозадачное управление) SRC (источник)/OFF Окно дисплея BAND/∅ /DIMMER DISP (дисплей) Кнопка отсоединения

DEH-4700DAB

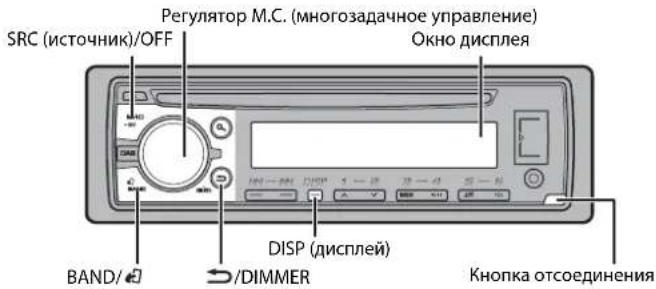

SRC (источник)/OFF Регулятор М.С. (многозадачное управление) Кнопка дисплея* ВАНС ОАО ВАНС Окно дисплея BAND/ ДИММЕР Кнопка отсоединения

* В руководстве данная кнопка называется DISP.

Часто используемые операции

Доступные кнопки могут отличаться в зависимости от устройства.

Назначение Операция

Включение питания ^ Нажмите SRC/OFF для включения питания.Нажмите и удерживайте SRC/OFF длявыключения питания.
Настройка громкости Поверните регулятор M.C..
Выбор источника Несколько раз нажмите SRC/OFF.
Изменение информации на дисплее	Несколько раз нажмите DISP.
Возврат к предыдущему экрану/списку Нажмите /DIMMER.
Возврат к обычному дисплею из меню Нажмите BAND/.

* Когда голубой/белый провод этого устройства подключен к терминалу релейного управления автоматической антенны, антенна на автомобиле выдвигается при включении источника сигнала этого устройства. Чтобы втянуть антенну, выключите источник сигнала.

Индикация на дисплее

Индикация Фписание
Отображается при наличии нижнего уровня меню или папки.
Р	Отображается при нажатии кнопки .
LOC Отображается при настройке функции поиска локальных радиостанций (стр. 11).
TP	Отображается при получении программы с трафиком.
TA	Отображается при получении уведомления о трафике (стр. 11).
S.Rtrv	Отображается, если установлена функция преобразования звука (стр. 11).
XX	Отображается при настройке произвольного/перемешанного воспроизведения.
	Отображается при установке повтора воспроизведения.
	Отображается, если установлена функция управления iPod (стр. 9).

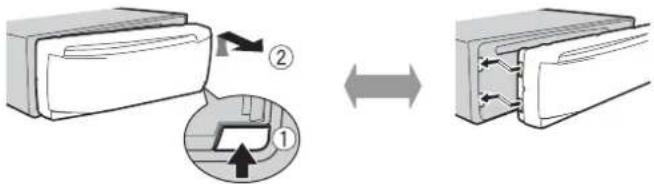

Снятие передней панели

Снимите переднюю панель во избежание кражи. Перед снятием панели отсоедините кабели и устройства, подключенные к передней панели, и отключите устройство.

Снятие Установка

• Оберегайте переднюю панель от сильных ударов.
- Не подвергайте переднюю панель воздействию прямых солнечных лучей и высоких температур.
- Всегда храните снятую панель в защитном чехле или сумке.

Установочное меню

После установки устройства поверните ключ зажигания в положение ON; на дисплее отобразится [SET UP :YES].

1 Нажмите регулятор М.С..
Если в течение 30 секунд устройство не используется, установочное меню не будет выводиться. Если вы хотите выполнить настройку позже, поверните М.С., чтобы выбрать [NO], и нажмите для подтверждения.
2 Поверните М.С. для выбора параметров, затем нажмите для подтверждения. Для перехода к следующему пункту меню необходимо подтвердить выбор.

Элемент меню Описание

LANGUAGE Выбор я [ENG](Английский),[РУС](Русский),[TUR](Турецкий)

зыка для отображения текстовой информации с сжатого аудиофайла.

Элемент меню Описание

CLOCK SET Настройка часов.
FM STEP Выбор шага[100], [50]	настройки в FM-диапазоне (100 кГц или 50 кГц).
DAB ANT PW Подача[ON],	питания к антенне DAB. Выберите при использованиидополнительной антенны DAB (AN-DAB1, приобретаетсяотдельно) с устройством.
[OFF] He подается питание к антенне DAB. Выберите прииспользовании пассивной антенны без усилителя.

3[QUIT :YES] отображается после выполнения всех настроек.

Для возврата к первому элементу установочного меню поверните М.С. для выбора [QUIT :NO], затем нажмите для подтверждения.

4 Нажмите М.С. для подтверждения настроек.

Если для параметра [DAB ANT PW] установлено значение [ON], на дисплее отобразится [UPDATING LIST] и список служб будет обновлен.

ПРИМЕЧАНИЯ

• Вы можете отменить настройку параметра меню, нажав кнопку SRC/OFF.
• Настроить параметры меню можно в настройках SYSTEM (стр. 12) и настройках INITIAL (стр. 5).

Отмена демонстрационного дисплея (DEMO OFF)

1 Нажмите М.С. для отображения главного меню.
2 Поверните М.С. для выбора [SYSTEM], затем нажмите для подтверждения.
3 Поверните М.С. для выбора [DEMO OFF], затем нажмите для подтверждения.
4 Поверните М.С. для выбора [YES], затем нажмите для подтверждения.

Настройки INITIAL

1 Нажмите и удерживайте SRC/OFF, пока устройство не отключится.
2 Нажмите и удерживайте SRC/OFF для отображения главного меню.
3 Поверните М.С. для выбора [INITIAL], затем нажмите для подтверждения.
4 Поверните М.С. для выбора параметра, затем нажмите для подтверждения.

ПРИМЕЧАНИЕ

Параметры могут отличаться в зависимости от устройства.

Элемент меню Описание
FM STEP Выбор шага настройки в FM-диапазоне (100 кГц или 50 кГц).[100], [50]
SP-P/O MODE[REAR/SUB.W]	Используется, когда полночастотный динамик подключен к проводам вывода заднего динамика, а сабвуфер подключен к выводу RCA.
[SUB.W/SUB.W]	Используется, когда пассивный сабвуфер подключен непосредственно к проводам вывода заднего динамика, а сабвуфер подключен к выводу RCA.
[REAR/REAR]	Используется, когда полночастотный динамик подключен к проводам вывода заднего динамика выводу RCA Если полночастотный динамик подключен к проводам вывода заднего динамика и вывод RCA не используется, выберите [REAR/SUB.W] или [REAR/REAR].
DAB ANT PW[ON],	Подача питания к антенне DAB. Выберите при использовании дополнительной антенны DAB (AN-DAB1, приобретается отдельно) с устройством.
[OFF]	Не подается питание к антенне DAB. Выберите при использовании пассивной антенны без усилителя.
SYSTEM RESET[YES], [CANCEL]	Выберите [YES] для инициализации настроек устройства.Устройство будет перезагружено автоматически.(Некоторые настройки будут сохранены даже после сброса параметров устройства.)

Цифровое аудиовещание (DAB)

Для получения сигналов DAB подключите антенну DAB (AN-DAB1) (приобретается отдельно) к устройству.

Поиск компонента службы

1 Нажмите SRC/OFF для выбора [DIGITAL RADIO].
2 Нажмите BAND/ для выбора полосы из [D1], [D2] или [D3].
Знажмите / для выбора компонента службы.

ПРИМЕЧАНИЕ

Нажмите и удерживайте, затем отпустите для поиска доступной службы. Поиск остановится, когда устройство найдет службу.

Выбор компонента службы из списка служб

1 Во время приема DAB нажмите
2 Поверните М.С. для выбора типа списка, затем нажмите для подтверждения. [SERVICE]: Отображает список всех компонентов службы. Нажмите 🔒 для поиска компонентов службы в алфавитном порядке.
[PROGRAM TYPE]: Отображает информацию о типе программы ([NEWS/INFO], [POPULAR], [CLASSICS] и [OTHERS]). [ENSEMBLE]: Отображает список всех групп.
3 Выберите компонент службы из выбранного списка, затем нажмите регулятор М.С. для подтверждения.

ПРИМЕЧАНИЕ

Вы можете обновить список служб, нажав и удерживая. Для отмены обновления нажмите еще раз.

Q

Предварительная установка компонентов службы

Сохранение компонентов службы

1 Во время приема компонента службы, который требуется сохранить, нажмите и удерживайте одну из числовых кнопок (с 1/∧ по 6/↔), пока он не перестанет мигать.

Прием сохраненных компонентов службы

1 Выберите частоту, затем нажмите одну из числовых кнопок (с 1/∧ по 6/↔).

Функции паузы/временного сдвига

Устройство автоматически запоминает последние воспроизведенные станции. Емкость памяти зависит от скорости передачи используемого компонента службы. Примерная емкость памяти составляет пять минут при скорости 192 кбит/с.

Пауза/Продолжение воспроизведения

1 Во время приема компонента службы нажмите DAB.

Использование функции временного сдвига (только для DEH-X6700DAB)

1 Во время приема компонента службы нажмите ⊃/DIMMER.

2 Нажмите (на одну минуту назад)/ (на одну минуту вперед), чтобы настроить точку воспроизведения.

Радио

Радиочастоты данного устройства предназначены для использования в Западной Европе, Азии, Среднем Востоке, Африке и Океании. В других областях прием может быть неудовлетворительным. Функция RDS (система радиоданных) работает только в областях, где выполняется вещание сигналов RDS для FM-станций.

Прием предварительно установленных станций

1 Нажмите SRC/OFF для выбора [RADIO].
2 Нажмите BAND/ для выбора полосы [FM1], [FM2], [FM3], [MW] или [LW].
3 Нажмите числовую кнопку (от 1/∧ до 6/⇔).

COBET

Кнопки I можно также использовать для выбора предварительно установленной станции, если для параметра [SEEK] установлено значение [PCH] в настройках FUNCTION (стр. 11).

Запоминание лучших станций (BSM)

За каждой числовой кнопкой сохранена одна из шести радиостанций с наилучшим качеством приема (с 1/∧ по 6/→).

1 После выбора полосы нажмите регулятор М.С. для отображения главного меню.
2 Поверните М.С. для выбора [FUNCTION], затем нажмите для подтверждения.
3 Поверните М.С. для выбора [BSM], затем нажмите для подтверждения.

Поиск станции вручную

1 После выбора полосы нажмите 🚗для выбора станции. Нажмите и удерживайте 🚗для наступите для поиска доступной станции. Поиск остановится, когда устройство выполнит прием станции. Для отмены поиска нажмите 🚗◀◀◀◀

ПРИМЕЧАНИЕ

Для параметра [SEEK] необходимо установить значение [MAN] в настройках FUNCTION (стр. 11).

Сохранение станций вручную

1 Во время приема станции, которую требуется сохранить, нажмите и удерживайте одну из числовых кнопок (с 1/∧ по 6/↔), пока мигание не прекратится.

Использование функций PTY

Устройство выполняет поиск станции по информации PTY (тип программы).

1 Нажмите во время FM-приема.

2 Поверните М.С. для выбора типа программы из [NEWS/INFO], [POPULAR], [CLASSICS] или [OTHERS].
3 Нажмите регулятор М.С..

Устройство начнет поиск станции. После нахождения станции отобразится название программной службы.

ПРИМЕЧАНИЯ

• Чтобы отменить поиск, нажмите М.С..
• Программы некоторых радиостанций могут отличаться от программ, указанных в передаваемом коде PTY.
• Если ни одна из станций не передает программы нужного типа, то на дисплее в течение примерно двух секунд будет показано [NOT FOUND], и затем тюнер перейдет в режим приема станции, с которой был начат поиск.

Список PTY

Для получения дополнительной информации о списке PTY посетите следующий сайт:

http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

Компакт-диск/USB/iPod/AUX

Воспроизведение

Отключите от устройства наушники перед подключением к оборудованию.

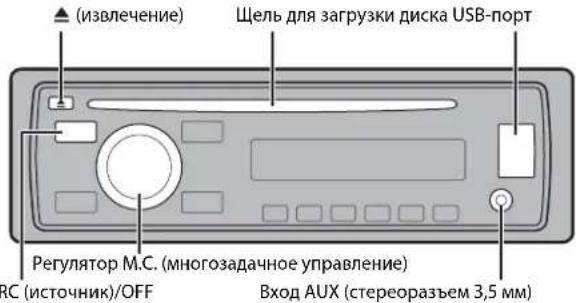

(извлечение) Щель для загрузки диска USB-порт Регулятор М.С. (многозадачное управление) RC (источник)/OFF Вход AUX (стереоразъем 3,5 мм)

Компакт-диск

1 Вставьте диск в щель загрузки диска маркированной стороной вверх.

Чтобы извлечь диск, остановите воспроизведение, затем нажмите ▲

USB-устройство/iPod

1 Откройте крышку порта USB.
2 Подключите устройство USB/iPod с помощью соответствующего кабеля.

ВНИМАНИЕ

Используйте дополнительный кабель Pioneer USB (CD-U50E) для подключения устройства USB, поскольку любое устройство, подключенное непосредственно к главному устройству, будет выступать, что может представлять опасность.

Перед извлечением устройства остановите воспроизведение.

Подключение по МТР

Устройство с операционной системой Android 4.0 или более поздней можно подключить по протоколу МТР с помощью кабеля, прилагаемого к устройству. Однако в зависимости от подключенного устройства и количества файлов аудиофайлы/композиции могут быть недоступны для воспроизведения через МТР. Обратите внимание, что подключение по протоколу МТР несовместимо с файловыми форматами WAV и не может использоваться с функцией MIXTRAX.

AUX

1 Вставьте мини-стереоразъем в входной разъем AUX.
2 Нажмите SRC/OFF для выбора [AUX] в качестве источника.

ПРИМЕЧАНИЕ

Если для параметра [AUX] установлено значение [OFF] в настройках SYSTEM, будет невозможно выбрать [AUX] в качестве источника (стр. 12).

Операции

Вы можете настроить различные параметры в настройках FUNCTION (стр. 11). Обратите внимание, что следующие операции не работают на устройстве AUX. Для работы с устройством AUX используйте устройство непосредственно.

*1 Только сжатые аудиофайлы
*2 Данная функция отключена, если в качестве источника выбрано USB и включена функция MIXTRAX.
*3 Если на устройстве отсутствует кнопка 3/S.Rtrv., функцию преобразования звука можно настроить в настройках FUNCTION.

Назначение Операция
Выбор папки/альбома*1	Нажмите 1/∧ или 2/∨.
Выбор дорожки/композиции (раздела) Нажмите или ▶▶
Быстрая перемотка назад и вперед Нажмите и удерживайте или . ▶◀ ▶▶
Поиск файла из списка	1 Нажмите ▶ для отображения списка.2Поверните М.С. для выбора необходимого имени файла (папки) или категории, затем нажмите регулятор для подтверждения.3Поверните М.С. для выбора необходимого файла, затем нажмите для подтверждения.Начнется воспроизведение.
Просмотр списка файлов в выбранной папке/категории*1	Нажмите М.С. после выбора папки/ категории.
Воспроизведение композиции в выбранной папке/категории*1	Нажмите и удерживайте М.С. после выбора папки/категории.
Поиск по алфавиту (только для iPod)	1 Нажмите ⚫ для отображения списка.2Поверните M.C. для выбора необходимого списка категорий, затем нажмите ⚫ для входа в режим поиска по алфавиту.(Если повернуть M.C. два раза, также осуществляется переход в режим поиска по алфавиту.)3 Поверните M.C. для выбора буквы, затем нажмите, чтобы отобразить алфавитный список.Для отмены поиска по алфавиту нажмите /DIMMER.
Повтор воспроизведения Нажмите 6/ .
Произвольное воспроизведение Нажмите	5/. XX
Произвольное воспроизведение всех элементов (только для iPod)	Нажмите и удерживайте 5/XX.
Пауза/Возобновление воспроизведения	Нажмите 4/PAUSE.
Функция преобразования звука*2*3	Нажмите 3/S.Rtrv.[1]: Предназначено для низких скоростей сжатия[2]: Предназначено для высоких скоростей сжатия
Возврат к корневой папке (только для USB)*1	Нажмите и удерживайте BAND/ 📄.
Переключение между сжатым аудио и CD-DA (только для компакт-дисков)	Нажмите BAND/ 📄.
Смена дисков в устройстве USB(Устройства, поддерживающие только протокол устройств хранения USB)	Нажмите BAND/ 📄.

Полезные функции для iPod

Режим ссылочного воспроизведения

Вы можете осуществить доступ к композициям на основе текущего исполнителя, альбома или жанра.

1 Во время воспроизведения композиции нажмите и удерживайте для перехода в режим ссылочного воспроизведения.
2 Поверните М.С. для выбора режима ([ARTIST], [ALBUM], [GENRE]), затем нажмите для подтверждения. Выбранная композиция/альбом будут воспроизведены после текущей композиции.

ПРИМЕЧАНИЕ

Выбранную композицию/альбом можно отменить при использовании функций, отличных от функций режима ссылочного воспроизведения (например, быстрая перемотка вперед и назад).

Управление iPod

Вы можете управлять устройством с помощью подключенного iPod. Следующие модели iPod несовместимы с данной функцией.

– iPod nano 1-го поколения, iPod с видео

1 Во время воспроизведения нажмите BAND/☐, затем выберите режим управления.

[CONTROL iPod/CTRL iPod]: Функцией iPod устройства можно управлять с подключенного iPod.

[CONTROL AUDIO/CTRL AUDIO]: Функцией iPod устройства можно управлять с помощью кнопок на устройстве. В данном режиме подключенное устройство iPod нельзя включить или выключить.

ПРИМЕЧАНИЯ

• При переключении режима управления на [CONTROL iPod/CTRL iPod] выполняется приостановка воспроизведения композиции. Используйте подключенный iPod для возобновления воспроизведения.
• Следующие операции будут доступны для выполнения с устройства, даже если установлен режим управления [CONTROL iPod/CTRL iPod].
  – Пауза, быстрая перемотка назад/вперед, выбор композиции/раздела
  • Громкость можно настроить только на устройстве.

Информация о MIXTRAX (только для USB/iPod)

(Только для DEH-X6700DAB)

Функция MIXTRAX используется для вставки стереоэффектов между композициями, позволяя слушать музыку нон-стоп в сочетании с визуальными эффектами. Дополнительные сведения о настройках MIXTRAX см. стр. 13.

ПРИМЕЧАНИЯ

• Данная функция несовместима с устройством Android, подключенным с помощью МТР.
• Если в качестве источника выбрано USB и используется функция MIXTRAX, функция преобразования звука будет отключена.
  • В зависимости от файла/композиции звуковые эффекты могут быть недоступны.
• Выключите функцию MIXTRAX, если визуальные эффекты отвлекают вас от вождения.

1 Нажмите 3/MIX для включения/отключения MIXTRAX.

Режим приложения

Вы можете использовать данное приложение на устройстве iPhone с помощью данного устройства. В некоторых случаях вы можете управлять приложением с помощью устройства. Для просмотра сведений о совместимых устройствах посетите наш веб-сайт.

Важно

Использование приложений сторонних разработчиков может включать в себя или требовать предоставления личных данных (создание профиля пользователя или другие способы), а для некоторых приложений - предоставления данных о местонахождении. Все ПРИЛОЖЕНИЯ СТОРОННИХ РАЗРАБУЧИКОВ НАХОДЯТСЯ В СФЕРЕ ОТВЕТСТВЕННОСТИ ЭТИХ РАЗРАБУЧИКОВ, ЧТО БЕЗ ОГРАНИЧЕНИЙ ВКЛЮЧАЕТ В СЕЯ СБОР И БЕЗОПАСНОСТЬ ПОЛЬЗОВАТЕЛЬСКИХ ДАННЫХ И ОБРАЩЕНИЕ С ЧАСТНОЙ ИНФОРМАЦИЕЙ. ПРИ ИСПОЛЬЗОВАНИИ ПРИЛОЖЕНИЙ СТОРОННИХ РАЗРАБУЧИКОВ ВЫ СОГЛАШАТЕТЬ С УСЛОВИАМИ ПРЕДОСТАВЛЕНИЯ СЕРВИСА И ПОЛИТИКОЙ КОНФИДЕНЦИАЛЬНОСТЬ РАЗРАБУЧИКОВ. ЕСЛИ ВЫ НЕ СОГЛАСНЫ С УСЛОВИАМИ ИЛИ ПОЛИТИКОЙ РАЗРАБУЧИКА ИЛИ НЕ ЖЕЛАЕТЕ ПРЕДОСТАВЛЯТЬ ДАННЫЕ О СВОЕМ МЕСТОНАХОЖДЕНИИ, КОГДА ЭТО ТРЕБУЕТСЯ, НЕ ИСПОЛЬЗУЙТЕ ТАКОЕ ПРИЛОЖЕНИЕ.

Для пользователей iPhone

Данная функция поддерживается iPhone и iPod touch с iOS 5.0 или более поздней версией.

ПРИМЕЧАНИЕ

КОМПАНИЯ PIONEER НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРИЛОЖЕНИЯ ИЛИ СОДЕРЖИМОЕ, ПРЕДОСТАВЛЕННОЕ СТОРОННИМИ РАЗРАБОТЧИКАМИ, ВКЛЮЧАЯ ИХ ДОСТОВЕРНОСТЬ И ПОЛНОТУ. ЗА СОДЕРЖИМОЕ И ФУНКЦИОНАЛЬНОСТЬ ТАКИХ ПРИЛОЖЕНИЙ НЕСУТ ОТВЕТСТВЕННОСТЬ РАЗРАБОТЧИКИ ПРИЛОЖЕНИЙ.

Использование приложения на устройстве

1 Подключите данное устройство к мобильному устройству.
- iPhone через USB (стр. 8)
2 Нажмите SRC/OFF для выбора [APP].
ЗИспользуйте мобильное устройство для запуска приложения.

Основные операции

Вы можете настроить различные параметры в настройках FUNCTION (стр. 11).

Назначение Операция
Выбор дорожки Нажмите или .	|←← |→→|
Быстрая перемотка назад и вперед Нажмите и удерживайте или .	|←← |→→|
Пауза/Возобновление воспроизведения Нажмите BAND/ 📋

Настройки

В главном меню можно настроить различные параметры.

1 Нажмите М.С. для отображения главного меню.

2 Поверните М.С. для выбора одной из следующих категорий, затем нажмите для подтверждения.

• Настройки FUNCTION (стр. 11)

• Настройки AUDIO (стр. 11)

• Настройки SYSTEM (стр. 12)

• Настройки ILLUMINATION (стр. 13)

• Настройки MIXTRAX (стр. 13)

3 Поверните М.С. для выбора параметров, затем нажмите для подтверждения.

Настройки FUNCTION

Элементы меню отличаются в зависимости от источника.

Элемент меню Описание

S.FOLLOW DAB[ON], [OFF] Поиск другой группы, которая поддерживаетэтот же компонент службы с лучшим приемом.Если другой компонент службы не найден илиприем остается неудовлетворительным,устройство автоматически переключится наидентичное вещание FM.
FM SETTING RADIO[TALK], [STANDARD], [MUSIC] Настройка уровня качества сигнала всоответствии с условиями сигнала вещанияполосы FM. (Доступно только при выбореполосы FM.)
BSM RADIO	Автоматическое сохранение шестирадиостанций с наилучшим качеством приемапод числовыми кнопками (с 1/ ∧ по 6/ ⇌).
REGIONAL RADIO[ON], [OFF] Ограничение приема определеннымирегиональными программами, если выбраноАF (поиск альтернативных частот). (Доступнотолько при выборе полосы FM.)
LOCAL RADIOFM: [OFF], [LV1], [LV2], [LV3], [LV4]MW/LW: [OFF], [LV1], [LV2]	Ограничение настройки станции всоответствии с мощностью сигнала.
TA DAB RADIO[ON], [OFF] Получение информации о текущем трафике,если доступно. (Доступно только при выбореполосы FM.)
AF RADIO[ON], [OFF] Перенастройка на другую частоту, на которойвещается эта же станция. (Доступно толькопри выборе полосы FM.)

Элемент меню Описание

NEWS	RADIO
	[ON], [OFF] Прерывание выбранного источника программами новостей. (Доступно только при выборе полосы FM.)
SEEK	RADIO
	[MAN], [PCH] Назначение кнопок или для поочередного поиска станций (настройка вручную) или выбор станций из списка предоставленных каналов.
S.RTRV	CD	USB	iPod	APP
	[1] (Предназначено для низких скоростей сжатия), [2](Предназначено для высоких скоростей сжатия), [OFF]			Улучшение качества сжатого аудио и восстановление насыщенности звука.(Недоступно, если в качестве источника выбрано USB и включена функция MIXTRAX.)
AUDIO BOOK	iPod
	[FASTER], [NORMAL], [SLOWER] Изменение скорости воспроизведения.(Недоступно, если выбран параметр [CONTROL iPod/CTRL iPod] в режиме управления.)
PAUSE	APP
				Пауза или возобновление воспроизведения.

Настройки AUDIO

Элемент меню Описание
FADER*1	Настройка баланса переднего и заднего динамика.
BALANCE	Настройка баланса левого и правого динамика.

Элемент меню Описание
EQ SETTING

[SUPER BASS], [POWERFUL],[NATURAL], [VOCAL], [CUSTOM1],[CUSTOM2], [FLAT]

Выберите или настройте кривую эквалайзера.[CUSTOM1] можно выбрать отдельно для каждого источника. Однако для любых комбинаций, указанных ниже, автоматически устанавливаются одинаковые настройки.• USB, iPod и APP (iPhone)[CUSTOM2] является общей настройкой, используемой для всех источников.

Выбор полосы и уровня эквалайзера для дальнейшей настройки.
Полоса эквалайзера: [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ]
Уровень эквалайзера: от [+6] до [-6]

LOUDNESS

[OFF], [LOW], [MID], [HI] Компенсация для четкого звучания при низком уровне громкости.

SUB.W*2

[NOR], [REV], [OFF] Выбор фазы сабвуфера.

SUB.W CTRL*2*3

Частота среза: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]

На выходе сабвуфера будут воспроизводиться только те частоты, которые ниже указанного диапазона частот.
Уровень выходного сигнала: от [-24] до [+6]
Крутизна характеристики: [-12], [-24]

BASS BOOST

от [0] до [+6] Выбор усиления нижних звуковых частот.

HPF SETTING

Частота среза: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ]

На динамики будут выводиться только частоты выше, чем установленные фильтром высоких частот (HPF).
Крутизна характеристики: [-12], [-24]

Элемент меню Описание
SLA

от [+4] до [-4] Настройка уровня громкости для каждого источника кроме FM.Для любых комбинаций, указанных ниже, автоматически устанавливаются одинаковые настройки.• USB, iPod и APP (iPhone)

*1 Недоступно, если выбран параметр [SUB.W/SUB.W] в [SP-P/O MODE] в настройках INITIAL (стр. 6).
*2 Недоступно, если выбран параметр [REAR/REAR] в [SP-P/O MODE] в настройках INITIAL (стр. 6). *3 Недоступно, если выбран параметр [OFF] в [SUB.W].

Настройки SYSTEM
Вы можете получить доступ к этим меню даже если устройство выключено.

Элемент меню Описание
LANGUAGE
[ENG](Английский), [РУС](Русский), [TUR](Турецкий)	Выбор языка для отображения текстовой информации с сжатого аудиофайла.
CLOCK SET
	Настройка часов (стр. 5).
12H/24H
[12H], [24H] Выбор формата времени.
INFO DISPLAY (Только для DEH-X6700DAB)
	Отображение элемента на экране дополнительной информации. Выберите "SPEANA", "LEVEL METER", "SOURCE", "CLOCK" или "OFF"
AUTO PI
[ON], [OFF] Поиск другой станции с такой же программой даже во время вызова предварительной настройки.
AUX
[ON], [OFF] Выберите [ON] при подключении к данному устройству вспомогательного устройства.

Элемент меню Описание
MUTE MODE

[MUTE], [20dB ATT], [10dB ATT] Автоматическое отключение или приглушение звука при получении сигнала с оборудования с функцией отключения звука.

PW SAVE*

[ON], [OFF] Режим энергосбережения.При включении функции будет доступнотолько включение источника.

* Режим [PW SAVE] отключается при отсоединении аккумуляторной батареи автомобиля; при подсоединении батареи его потребуется включить снова. При выключенном режиме [PW SAVE] возможно, что, в зависимости от метода подключения, устройство будет потреблять энергию аккумулятора, если зажигание автомобиля не имеет положения ACC (аксессуар).

Настройки ILLUMINATION
Элемент меню Описание
COLOUR (Только для DEH-X6700DAB)

[KEY COLOUR], [DISP COLOUR],[BOTH COLOUR]

Выберите цвет для кнопок/дисплея устройства из 12 предварительно установленных цветов, [SCAN] или [CUSTOM]*.[SCAN]: Автоматическое циклическое переключение цветов.[CUSTOM]*:1 Нажмите и удерживайте М.С., пока не отобразится дисплей настройки цветов.2Установите основной цвет (R (красный)/G (зеленый)/В (синий)) и уровень яркости (от [0] до [60]).Вы не можете выбрать уровень менее 10 для всех трех цветов: R (красного), G (зеленого), B (синего) одновременно.Вы также можете настроить предварительно установленные цвета. Выберите один из предварительно установленных цветов, затем нажмите и удерживайте регулятор М.С., пока не отобразится окно настройки цвета.* Параметр CUSTOM доступен только для [KEY COLOUR] и [DISP COLOUR].

Элемент меню Описание
DIM SETTING

[SYNC ILLUMI]*, [SYNC CLOCK], [MANUAL]	Изменение яркости дисплея.
* Только для DEH-X6700DAB

BRIGHTNESS

от [1] до [10] Изменение яркости дисплея.Набор настроек зависит от того, включена ли функция [DIM SETTING].

ILLUMI FX (Только для DEH-X6700DAB)

[ON], [OFF] Подсветка активируется в следующих случаях:– при поступлении входящего вызова– выполнении телефонного вызова– установке или извлечении компакт-диска Подсветка активируется при включении и отключении питания АСС независимо от данной настройки.

Настройки MIXTRAX
(Только для DEH-X6700DAB)

Элемент меню Описание
SHORT PLAYBCK

[1.0 MIN], [1.5 MIN], [2.0 MIN], [2.5 MIN], [3.0 MIN], [OFF]

Выбор продолжительности воспроизведения.

FLASH AREA

[KEY/DISPLAY], [KEY], [OFF] Выбор области для применения световых эффектов.При выборе параметра [OFF] цвет в настройках ILLUMINATION (стр. 13) будет использоваться в качестве цвета дисплея.

FLASH PATTERN

от [SOUND LEVEL 1] до [SOUND LEVEL 6]

Изменение светового эффекта в соответствии с уровнем звука и низких частот.Цветовая заставка меняется в зависимости от уровня громкости.

Элемент меню Описание

от [LOW PASS 1] до [LOW PASS 6] Цветовая заставка меняется в зависимости от низких частот.

[RANDOM1] Цветовая заставка меняется произвольно в зависимости от уровня громкости и уровня низких частот.

[RANDOM2] Цветовая заставка меняется произвольно в зависимости от уровня громкости.

[RANDOM3] Цветовая заставка меняется произвольно в зависимости от уровня низких частот.

DISPLAY FX[ON], [OFF] Включение/отключение эффектов MIXTRAX.

CUT IN FX[ON], [OFF] Включение/отключение звуковых эффектов MIXTRAX при изменении дорожек вручную.

Подключения/Установка

Подключения

Важно

- При установке данного устройства в автомобиле, когда ключ зажигания не находится в положении АСС (аксессуар), отсутствие подключения красного кабеля к терминалу, который фиксирует положение ключа зажигания, может привести к разрядке аккумулятора.

В положении АСС

Вне положения АСС

• Использование данного устройства в условиях, отличных от указанных, может привести к пожару или неисправности.
  -Автомобили с аккумуляторной батареей 12 В и отрицательным заземлением.
• Динамики мощностью более 50 Вт (выходное напряжение) и сопротивлением 4-8 Ω (значение сопротивления).
• Во избежание короткого замыкания, перегрева или неисправности соблюдайте следующие указания.
• Перед установкой отключите отрицательную клемму батареи.
• Закрепите провода с помощью зажимов для кабелей или клейкой ленты. Оберните клейкую ленту вокруг проводов, которые касаются металлических частей, для защиты проводов.

– Уберите все кабели подальше от движущихся частей, таких как рычаг переключения передач и направляющие сидений.
– Уберите кабели подальше от мест с повышенной температурой, например печки.
- Не подключайте желтый кабель к батареи путем просовывания его через отверстие в двигательный отсек.
– Заклейте неподключенные разъемы кабеля изолентой.
-Не укорачивайте кабели.
– Не нарушайте изоляцию кабеля питания данного устройства для питания других устройств. Емкость кабеля является ограниченной.
– Используйте плавкий предохранитель соответствующего номинала.
– Не замыкайте отрицательный кабель динамиков непосредственно на землю.
– Не связывайте вместе отрицательные кабели нескольких динамиков.
- Когда устройство включено, сигналы управления отправляются по синему/белому кабелю. Подключите данный кабель к удаленному управлению системой внешнего усилителя или терминалу релейного управления автоматической антенны автомобиля (макс. 300 мА, 12 В пост. тока). Если автомобиль оснащен антенной, встроенной в лобовое стекло, подключите ее к терминалу питания антенного усилителя.

• Никогда не подключайте синий/белый провод к терминалу питания внешнего усилителя. Также никогда не подключайте его к терминалу питания автоматической антенны. В противном случае это может привести к протеканию батареи или ее неисправности.
• Черный кабель заземлен. Кабели заземления для данного устройства и другое оборудование (особенно устройства высокого напряжения, например усилители) необходимо подключать отдельно. В противном случае случайное отключение может привести к пожару или неисправности.

Данное устройство

① Вход для антенны DAB Для получения сигналов DAB подключите антенну DAB (AN-DAB1) (приобретается отдельно) к устройству.
② Вход шнура питания
③ Задний выход или выход сабвуфера
④ Передний выход
⑤ Вход для антенны
⑥ Предохранитель (10 А)
⑦ Вход для проводного пульта ДУ Сюда можно подключить проводной адаптер ДУ (приобретается отдельно).

Шнур питания


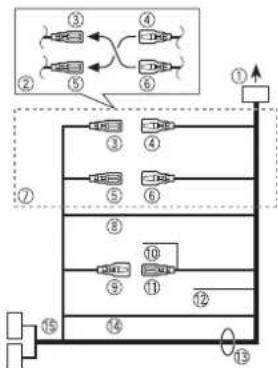

① Во вход шнура питания

② В зависимости от типа автомобиля функции и могут отличаться. В этом случае подключите к и ⑤ к ⑥.

③Желтый

Резервный (или опция)

④Желтый

Выполняйте подключение к терминалу с постоянным напряжением 12 В.

⑤ Красный

Опция (или резервный)

⑥ Красный

Выполняйте подключение к терминалу, управляемому ключом зажигания (12 В пост. тока).

⑦Выполняйте подключение проводов друг к другу одного цвета.

⑧ Черный ("масса")

⑨ Синий/белый

Положение контакта разъема ISO будет отличаться в зависимости от типа автомобиля. Подключите ⑨, если 5 контакт отвечает за управление антенной. Если используется автомобиль другого типа, никогда не подключайте ⑩.

⑩ Синий/белый

Выполняйте подключение к терминалу управления системой усилителя (макс. 300 мА, 12 В пост. тока).

⑪ Синий/белый

Выполняйте подключение к терминалу релейного управления автоматической антенны (макс. 300 мА, 12 В пост. тока).

⑫ Желтый/черный

При использовании оборудования с функцией отключения звука подключите данный провод к проводу отключения звука оборудования. В противном случае не подключайте провод отключения звука.

⑬ Провода динамика

Белый: Передний левый ⊕ Белый/черный: Передний левый ⊖ Серый: Передний правый ⊕ Серый/черный: Передний правый Зеленый: Задний левый ④ли сабвуфер ⊕

Зеленый/черный: Задний левый Ⓧ или сабвуфер Ⓧ Фиолетовый: Задний правый Ⓧ или сабвуфер ⭕ Фиолетовый/черный: Задний прав Ⓧ или сабвуфер Ⓧ

⑭ Оранжевый/белый (только для DEH-X6700DAB)

Выполняйте подключение к сигналу подсветки автомобиля.

15 Разъем ISO

В некоторый автомобилях разъем ISO может быть разделен на два. В этом случае выполняйте подключение к обоим разъемам.

ПРИМЕЧАНИЯ

- Измените исходное меню данного устройства. См. [SP-P/O MODE] (стр. 6). Выход сабвуфера данного устройства является монофоническим.

- При использовании сабвуфера 70 Вт (2 Ω) подключайте сабвуфер к фиолетовому и фиолетовому/черному проводам устройства. Не подключайте ничего к зеленому или зеленому/черному проводам.

Усилитель (приобретается

отдельно)

Выполните данные подключения при использовании дополнительного усилителя.

① Пульт ДУ системой

Выполните подключение к синему/белому кабелю.

② Усилитель (приобретается отдельно)

③ Выполните подключение с помощью RCA (приобретается отдельно)

④ К переднему выходу

⑤ Передний динамик

⑥К заднему выходу или выходу сабвуфера

⑦Задний динамик или сабвуфер

Установка

Важно

• Перед установкой проверьте все подключения и системы.
- Не используйте неоригинальные запчасти, так как это может привести к неисправностям.
- Обратитесь к дилеру, если для установки требуются дополнительные отверстия или модификации в автомобиле.
- Не устанавливайте данное устройство в следующих случаях:

-если оно может нарушить работу автомобиля.

—если оно может причинить травму пассажиру в случае резкой остановки.

• Полупроводниковый лазер будет поврежден в случае перегрева. Выполняйте установку данного устройства вдали от мест с повышенной температурой, например печки.
• Оптимальная производительность достигается при установке устройства под углом менее 60°.
• Чтобы обеспечить необходимое распределение тепла при использовании устройства, при установке оставьте свободное место за задней панелью и скрутите кабели, чтобы они не блокировали вентиляционные отверстия.

Оставьте

достаточно места

Передняя/задняя установка DIN

Данное устройство можно установить в передней или задней части. При установке используйте имеющиеся в продаже детали.

Передняя установка DIN

1 Установите на приборную панель установочную шахту.

Если места мало, используйте прилагаемую установочную шахту. Если места достаточно, используйте установочную шахту, прилагаемую к автомобилю.

2 Закрепите установочную шахту, отогнув с помощью отвертки металлические лапки (90°).

① Приборная панель
② Установочная шахта
• Убедитесь, что устройство установлено прочно. Непрочная установка может привести к возникновению пропусков при воспроизведении и других неисправностей.

Задняя установка DIN

1 Определите положение, при котором совпадают отверстия в кронштейне с отверстиями сбоку устройства.

2 Затяните по бокам два винта.

① Саморез (5 мм × 8 мм)
② Крепежный кронштейн
③ Приборная панель или консоль

Извлечение устройства

1 Снимите окантовку.

① Окантовка
② Лапка с зазубринами
• При снятии передней панели
облегчается доступ к окантовке.
- При повторной установке

окантовки поверните панель

стороной с зазубренной лапкой

ВНИЗ.

2 Вставьте прилагаемые ключи
извлечения по обеим сторонам
устройства до щелчка
3 Потяните устройство из приборной

панели.

Дополнительная информация

Устранение неисправностей

Дисплей автоматически возвращается в исходный режим.

→В течение 30 секунд не было выполнено никаких операций. -Выполните операцию.

Диапазон повторного воспроизведения самопроизвольно изменяется.

В зависимости от выбранного диапазона повторного воспроизведения он может изменяться при выборе другой папки или дорожки, а также при перемотке вперед/назад. – Выберите диапазон повторного воспроизведения еще раз.

Вложенная папка не воспроизводится. →Вложенные папки не

воспроизводятся, если выбран диапазон [FLD] (повторное воспроизведение папки).

– Выберите другой диапазон повторного воспроизведения.

Имеются помехи звука.

→Используется устройство, например, сотовый телефон, которое может вызывать шумовые помехи. – Уберите приборы, вызывающие помехи, от этого устройства.

Сообщения об ошибках

Общие

AMP ERROR

→Устройство не работает или неправильно подсоединен динамик.

→Сработала цепь защиты. - Проверьте, подключен ли динамик. - Поверните ключ зажигания в положение OFF и верните в положение ON. Если сообщение не исчезает, свяжитесь с дилерским центром или авторизованным сервисным пунктом Pioneerg.

NO XXXX (NO TITLE, например)

→Нет встроенной текстовой информации. - Переключите дисплей или воспроизведите другую дорожку/файл.

Тюнер DAB

ANTENNA ERROR

→Антенна подключена неверно. - Проверьте подключение антенны. - Поверните ключ зажигания в положение OFF и верните в положение ON. Если сообщение не исчезает, свяжитесь с дилерским центром или авторизованным сервисным пунктом Pioneer.

Проигрыватель компакт- дисков

→Диск загрязнен. - Очистите диск. →Диск поцарапан. - Замените диск.

→Электрическая или механическая неисправность. – Установите ключ зажигания в положение OFF, а затем – в положение ON или переключитесь на другой источник сигнала, а затем обратно на проигрыватель компактдисков.

ERROR-15

→Вставлен пустой диск. - Замените диск.

ERROR-23

→Формат диска не поддерживается. – Замените диск.

FORMAT READ

→Иногда происходит задержка между началом воспроизведения и появлением звука. – Звук появится после того как с дисплея исчезнет сообщение.

NO AUDIO

→На диске отсутствуют файлы, которые можно воспроизвести. – Замените диск.

SKIPPED

→Диск содержит файлы, защищенные технологией DRM. - Защищенные файлы пропускаются.

PROTECT

→Все файлы на диске защищены технологией DRM. - Замените диск.

USB-устройство/iPod

FORMAT READ

→Иногда происходит задержка между началом воспроизведения и появлением звука. – Звук появится после того как с дисплея исчезнет сообщение.

NO AUDIO

→Композиции отсутствуют. - Перенесите аудиофайлы на запоминающее устройство USB и подключите его. →На подключенном устройстве USB включена защита. - Следуйте инструкциям устройства USB для снятия защиты.

SKIPPED

→Подключенное устройство USB содержит файлы, защищенные технологией DRM. – Защищенные файлы пропускаются.

PROTECT

→Все файлы на подключенном устройстве USB защищены по технологии DRM. – Замените устройство USB.

N/A USB

→Подключенное устройство USB не поддерживается данным устройством. – Отключите устройство и замените его совместимым устройством USB.

CHECK USB

→Короткое замыкание на разъеме USB или кабеле USB. – Убедитесь, что разъем USB или кабель USB не защемлен и не поврежден. →Подключенное запоминающее устройство USB потребляет больше максимально допустимой силы тока. – Отсоедините запоминающее устройство USB и не используйте его. Установите ключ зажигания в положение OFF, затем – в положение ACC или ON. Подключайте только совместимые запоминающие устройства USB.

→iPod работает, но не подзаряжается.

– Убедитесь в отсутствии короткого замыкания в кабеле iPod (например, что кабель не зажат между металлическими предметами). После проверки кабеля установите ключ зажигания в положение OFF, а затем – в положение ON, либо отключите и заново подключите iPod.

ERROR-19

→Сбой связи.

- Выполните следующие операции, затем снова выберите USB в качестве источника.

- Поверните ключ зажигания в положение OFF и верните в положение ON.

- Отключите устройство USB.

- Выполните переключение на другой источник.

→Сбой iPod.

– Отключите кабель от iPod. При отображении главного меню iPod переподключите iPod и выполните сброс настроек.

ERROR-23

→Устройство USB отформатировано неверно.

– Отформатируйте устройство USB в FAT12, FAT16 или FAT32.

ERROR-16

→Устаревшая версия прошивки iPod. – Обновите версию iPod.

→Сбой iPod.

– Отключите кабель от iPod. При отображении главного меню iPod переподключите iPod и выполните сброс настроек.

STOP

→В текущем списке отсутствуют композиции. –Выберите список, содержащий музыкальные композиции.

NOT FOUND

→Композиций не найдено. -Загрузите композиции на iPod.

Приложения

START UP APP

→Приложение еще не запущено. – Используйте мобильное устройство для запуска приложения.

Рекомендации по обращению с изделием

Диски и проигрыватель

- Используйте только диски, имеющие один из следующих логотипов.

- Используйте 12-см диски.

- Используйте только обычные круглые диски.

- Следующие типы дисков нельзя использовать на данном устройстве: – Диски формата DualDisc

- 8-см диски: попытки использовать такие диски с помощью адаптера могут привести к неисправности устройства.

-Диски необычных форм

– Диски других форматов, кроме CD

-Поврежденные диски, в т.ч. с

трещинами, с отколотыми краями или деформированные

– Диски CD-R/RW, запись на которых не была завершена

• Не пишите и не используйте химические вещества на поверхности дисков.
• Для очистки компакт-диска протрите диск мягкой тканью от центра к краю.
• Конденсация может временно ухудшить работу проигрывателя. Оставьте его для адаптации к более высокой температуре примерно на час. Также удалите влагу с дисков с помощью мягкой ткани.
• При использовании дисков, на поверхность которых могут наноситься этикетки, изучите инструкции и предупреждения для этих дисков. Установка и извлечение некоторых дисков могут быть невозможны. Использование таких дисков может привести к повреждению оборудования.
• Не приклеивайте на диски этикетки и другие материалы.
  -Это может деформировать диски, в результате чего их воспроизведение будет невозможным.
  Этикетки могут отклеиться во время воспроизведения и затруднить извлечение дисков, а также повредить оборудование.

Запоминающее устройство USB

• Подключение через USB-концентратор не поддерживается.
• Не подключайте другие устройства, кроме запоминающих устройств USB. Не допускайте падения устройства USB на пол, где оно может застрять под педалью газа или тормоза.
  • В зависимости от типа запоминающего устройства USB могут возникнуть следующие проблемы.
  -Управление функциями может отличаться.

– Запоминающее устройство может не распознаваться.
– Файлы могут не воспроизводиться корректно.
– Устройство может создавать шумовые помехи во время прослушивания радио.

iPod

• Не оставляйте iPod в местах с высокой температурой воздуха.
• При движении автомобиля надежно закрепите iPod. Не допускайте падения устройства iPod на пол, где оно может застрять под педалью газа или тормоза.
• Настройки iPod, такие как эквалайзер и повторное воспроизведение, изменяются автоматически при подключении iPod к устройству. После отключения iPod настройки будут возвращены к исходным.
• Текст несовместимого формата, сохраненный на iPod, не будет отображаться устройством.

Поддержка сжатых аудиофайлов

• В качестве названия файла или папки могут отображаться только первые 32 символа (включая расширение).
- Это устройство может работать некорректно в зависимости от приложений, использованных для кодирования WMA.
- При начале воспроизведения аудиофайлов, содержащих изображения, и файлов с запоминающего устройства USB, содержащего разветвленные иерархии папок, может происходить небольшая задержка.

• Русский текст для отображения на данном устройстве должен быть зашифрован в одном из следующих форматов:
-Unicode (UTF-8, UTF-16)
-Другой формат, отличный от Unicode, который используется в среде
Windows и настроен на русский язык.

ВНИМАНИЕ

- Pioneer не гарантирует совместимость со всеми устройствами USB и не несет ответственности за любую потерю данных на медиапроигрывателях, смартфонах и других устройствах при использовании этого изделия.

- Не оставляйте диски или запоминающее устройство USB в местах с высокой температурой воздуха.

Файлы WMA

Расширение .wma
Скорость передачи данных	от 48 Кбит/с до 320 Кбит/с (CBR), от 48 Кбит/с до 384 Кбит/с (VBR)
Частота дискретизации	32 кГц, 44,1 кГц, 48 кГц
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream с поддержкой видео	Не поддерживается

Файлы МРЗ

Расширение .mp3
Скорость передачи данных	от 8 Кбит/с до 320 Кбит/с (CBR), VBR
Частота дискретизации	от 8 кГц до 48 кГц (32 кГц, 44,1 кГц, 48 кГц пиковая)

Совместимая версия тегов ID3	1.0, 1.1, 2.2, 2.3, 2.4(Версия тегов ID3 2.x имеет приоритет перед версисей 1.x.)
Список воспроизведения МЗи	Не поддерживается
MP3i (интерактивный MP3), пр3 PRO	Не поддерживается

Файлы WAV

- Файлы формата WAV невозможно подключить через МТР.

Расширение .wav
Разрядность квантования	8 и 16 (LPCM), 4 (MSADPCM)
Частота дискретизации	от 16 кГц до 48 кГц (LPCM), 22,05 кГц и 44,1 кГц (MS ADPCM)

AAC

Совместимый формат	ААС зашифровано iTunes
Расширение .m4a
Частота дискретизации	от 11,025 кГц до 48 кГц
Скорость передачи от	16 Кбит/с до 320 Кбит/с, VBR
Apple Lossless He поддерживается
ААС, приобретенный в iTunes Store (расширение .m4p)	Не поддерживается

Диск

- Независимо от продолжительности паузы между композициями в изначальной записи, при воспроизведении дисков со сжатыми аудиофайлами между композициями будут короткие паузы.

Допустимаяиерархия папок	До восьми уровней(реальная иерархияпапок составляетменее двух уровней)
Количествовоспроизводимыхпапок	Не более 99
Количествовоспроизводимыхфайлов	Не более 999
Файловая система ISO	9660 уровень 1 и2, Romeo, Joliet
Воспроизведениенескольких сессий	Поддерживается
Пакетный форматзаписи	Не поддерживается

USB-устройство

- При начале воспроизведения аудиофайлов на запоминающем устройстве USB, содержащем разветвленные иерархии папок, может возникать небольшая задержка.

Допустимаяиерархия папок	До косьми уровней(реальная иерархияпапок составляетменее двух уровней)
Количествовоспроизводимыхпапок	Не более 500
Количествовоспроизводимыхфайлов	Не более 15 000
Воспроизведениефайлов, защищенныхавторским правом	Не поддерживается
Устройство USB снесколькимиразделами	Длявоспроизведениядоступен толькопевый раздел.

Поддержка iPod

Данное устройство поддерживает только перечисленные ниже модели iPod. Совместимые версии ПО для iPod также указаны ниже. Более старые версии могут не поддерживаться.

Сделано для

- iPod touch (с 1 по 5 поколение)

-iPodclassic

- iPod с видео

- iPod nano (с 1 по 7 поколение)

-iPhone5s

-iPhone5c

-iPhone5

-iPhone4s

-iPhone4

-iPhone3GS

-iPhone3G

-iPhone

- Доступные функции могут отличаться в зависимости от поколения и/или версии программного обеспечения iPod.

- Пользователям iPod с разъемом Lightning потребуется кабель Lightning - USB (входит в комплект поставки iPod).

- Пользователям iPod с интерфейсом Dock Connector потребуется кабель CD-IU51. Подробную информацию можно получить по месту покупки.

- О совместимости файлов/форматов см. в руководствах к iPod.

• Аудиокниги, подкасты: поддерживаются

ВНИМАНИЕ

Компания Pioneer не несет ответственности за потерю данных на iPod, даже если эти данные будут потеряны во время использования данного устройства.

Последовательность воспроизведения аудиофайлов

Пользователь не может назначать номера папок и устанавливать последовательность воспроизведения с помощью данного устройства. Последовательность аудиофайлов зависит от подключенного устройства. Обратите внимание, что скрытые файлы на устройстве USB воспроизвести невозможно.

Пример иерархии

Level 1 Level 2 Level 3 Level 4
от 01 до 05: Номер папки
① до :Последовательность воспроизведения

Таблица символов для русского языка

Авторское право и товарные знаки

iTunes

Apple и iTunes являются торговыми знаками компании Apple Inc., зарегистрированными в США и других странах.

WMA

Windows Media – это зарегистрированная торговая марка или торговая марка Microsoft Corporation в США и/или других странах. В данном изделии используются технологии, принадлежащие корпорации Microsoft, которые не разрешается использовать или

распространять без лицензии от Microsoft Licensing, Inc.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano и iPod touch являются товарными знаками компании Apple Inc., зарегистрированными в США и других странах.

Lightning является торговым знаком компании Apple Inc.

"Made for iPod" и "Made for iPhone" означает, что электронный прибор был разработан с целью подключения определенно к iPod или iPhone соответственно, и имеется

сертифицикация разработчика о

соответствии с техническими

характеристиками Apple. Apple не несет ответственности за работу данного

устройства или его соответствие со стандартами по технике безопасности или регулятивными нормами.

Пожалуйста, обратите внимание, что использование данного прибора с iPod или iPhone может отрицательно сказываться на качестве беспроводной связи.

Android™

Android является товарным знаком компании Google Inc.

MIXTRAX

MIXTRAX является торговой маркой PIONEER CORPORATION.

Серийный номер

На этом рисунке показана информация о месяце и годе изготовления устройства.

12 цифр 2 цифры 10 цифр P1 P2

Дата изготовления оборудования

P1 - Год изготовления

Год 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010
Символ	A	B	C	D	E	F	G	H	I	J

Год 201	1	2012	2013	2014	2015	2016	2017	2018	2019	2020
С	И	М	В	О	Л	К	L	М	N	О	Р

P2 - Месяц изготовления

Месяц	1	2	3	4	5	6	7	8	9	10	11	12
Символ	A	B	C	D	E	F	G	H	I	J	K	L

Технические характеристики

Общие

Источник питания: 14,4 В пост. тока (допустимый диапазон от 10,8 В до 15,1 В)

Система заземления: Заземление отрицательного полюса

Максимальный потребляемый ток: 10,0 А

Размеры (Ш × В × Г): DIN

Q Шасси: 178 мм × 50 мм × 165 мм Передняя панель: 188 мм × 58 мм × 17 мм D Шасси: 178 мм × 50 мм × 165 мм Передняя панель: 170 мм × 46 мм × 17 мм

Macca: 1 кг

Аудио

Максимальная выходная мощность: 50 Вт × 4 70 Вт × 1/2 Ω (для сабвуфера)

Номинальная выходная мощность: 22 Вт × 4 (от 50 Гц до 15 000 Гц, суммарное значение коэффициента нелинейных искажений 5%, нагрузка 4 О для обоих каналов)

Сопротивление нагрузки: 4 Ω (допустимо - от 4 Ω до 8 Ω)

Сопротивление нагрузки: 2,0 В

Контур громкости: +10 дБ (100 Гц), +6,5 дБ (10 кГц) (громкость: -30 дБ)

Эквалайзер (5-полосный графический эквалайзер): Частота: 80 Гц/250 Гц/800 Гц/2,5 кГц/8 кГц Диапазон амплитудно-частотных характеристик: ±12 дБ (с шагом 2 дБ)

Сабвуфер (моно):

Частота: 50 Гц/63 Гц/80 Гц/100 Гц/125 Гц/160 Гц/200 Гц

Крутизна характеристики: -12 дБ/окт, -24 дБ/окт

Усиление: +6 дБ до -24 дБ

Фаза: Нормальная/Обратная

Проигрыватель компакт- дисков

Система: Аудиосистема с компакт- диском

Используемые диски: Компакт-диск

Отношение сигнал/шум: 94 дБ (1 кГц) (сеть IEC-A)

Число каналов: 2 (стерео)

Формат декодирования файлов MP3: MPEG-1 и 2 Audio Layer 3

Формат декодирования файлов WMA: версия 7, 7.1, 8, 9, 10, 11, 12 (2 кн аудио) (Проигрыватель Windows Media)

Формат декодирования файлов AAC: MPEG-4 AAC (только в кодировке iTunes) (Версия 10.6 и более ранняя)

Формат сигнала WAV: Linear PCM и MS ADPCM (без компрессии)

USB

Стандартная спецификация USB: USB 2.0 полноскоростной

Максимальная сила тока: 1 А

Klacc USB: MSC (Mass Storage Class)

Файловая система: FAT12, FAT16, FAT32

Формат декодирования файлов MP3: MPEG-1 и 2 Audio Layer 3

Формат декодирования файлов WMA: версия 7, 7.1, 8, 9, 10, 11, 12 (2 кн аудио) (Проигрыватель Windows Media)

Формат декодирования файлов AAC: MPEG-4 AAC (только в кодировке iTunes) (Версия 10.6 и более ранняя)

Формат сигнала WAV: Linear PCM и MS ADPCM (без компрессии)

Тюнер FM

Диапазон частот: от 87,5 МГц до 108,0 МГц

Полезная чувствительность: 11 дБф (1,0 мкВ/75 Ω, моно, отношение сигнал/шум: 30 дБ)

Отношение сигнал/шум: 72 дБ (сеть IEC-A)

Тюнер MW

Диапазон частот: от 531 кГц до 1 602 кГц

Полезная чувствительность: 25 мкВ (отношение сигнал/шум: 20 дБ)

Отношение сигнал/шум: 62 дБ (сеть IEC-A)

Тюнер LW

Диапазон частот: от 153 кГц до 281 кГц

Полезная чувствительность: 28 мкВ (отношение сигнал/шум: 20 дБ)

Отношение сигнал/шум: 62 дБ (сеть IEC-A)

Тюнер DAB

Диапазон частот (Полоса III): от 174,928 МГц до 239,200 МГц (от 5 А до 13 F)

Диапазон частот (Полоса L): от 1 452,960 МГц до 1 490,624 МГц (от LA до LW)

Полезная чувствительность (Полоса III): -100 дБм

Полезная чувствительность (Полоса L): -100 дБм

Соотношение сигнал-шум: 85 дБ

Примечание:

В соответствии со статьей 5 закона Российской Федерации «О защите прав потребителей» и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок. Автомобильная электроника: 6 лет Прочие изделия (наушники, микрофоны и т.п.): 5 лет

ПРИМЕЧАНИЕ

- Характеристики и конструкция могут быть изменены без предварительного уведомления. - Данное устройство произведено в Таиланде.

http://www.pioneer.eu

Посатите www.pioneer-rus.ru (или www.pioneer.eu) для регистрации приобретенного Вами изделия.

© PIONEER CORPORATION, 2014. Все права защищены.

PIONEER CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi,

Kanagawa 212-0031, JAPAN

Корпорация Пайонир

1-1, Син-Огура, Сайвай-ку, г. Кавасаки,

префектура Канагава,

212-0031,Япония

Импортер ООО "ПИОНЕР РУС"

125040, Россия, г. Москва, ул. Правды, д.26
