GEBRUIKSAANWIJZING DEHX6700DAB PIONEER

Rauschabstand: 20 dB)

Rauschabstand: 20 dB)

Aanvullende informatie.... 16

Over deze handleiding:

- In de volgende instructies worden een USB-geheugen of USB-audiospeler een "USB-apparaat" genoemd.

- In deze handleiding wordt naar iPod en iPhone verwezen als "iPod".

Vóór u begint

Hartelijk dank voor uw keuze voor dit PIONEER-product

Lees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAARSCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, voor de hand liggende plaats zodat u ze indien nodig altijd kunt raadplegen.

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lldstaten van de EU en In Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren. Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten. Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze wordt verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

⚠ WAARSCHUWING

•Probeer het product niet zelf te monteren en voer er geen onderhoud aan uit. Montage of onderhoud van het product door personen zonder technische opleiding en ervaring met elektronische apparatuur en auto-accessoires kan gevaarlijk zijn, en kan een elektrische schok, verwonding of andere gevaren veroorzaken.

- Bedien het toestel niet tijdens het rijden. Als u knoppen op het toestel wilt bedienen, moet u het voertuig eerst van de weg halen en op een veilige plaats parkeren.

LET OP

• Zorg ervoor dat dit toestel niet in contact komt met vocht en/of andere vloeistoffen. Dit kan een elektrische schok veroorzaken. Ook schade aan het toestel, rook en oververhitting kunnen het gevolg zijn van contact met vloeistoffen.
- Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen.
•De Pioneer CarStereo-Pass wordt alleen in Duitsland gebruikt.

LET OP

Dit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007.

Neem contact op met uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum als het toestel niet naar behoren functioneert.

Aan de slag

Basisbediening

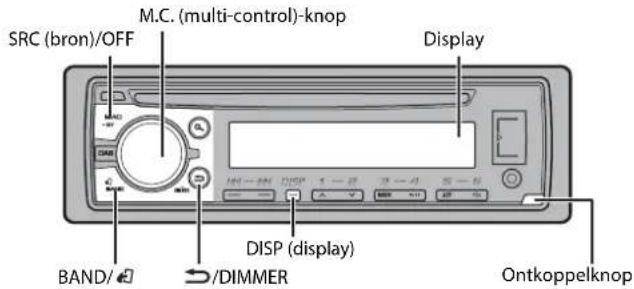

DEH-X6700DAB

SRC (bron)/OFF M.C. (multi-control)-knop Display BAND/ DISP (display) / DIMMER Ontkoppelknop

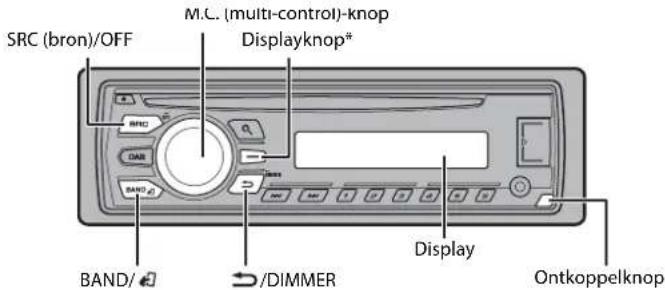

DEH-4700DAB

SRC (bron)/OFF M.C. (multi-control)-knop Displayknop* BAND/ / DIMMER Display Ontkoppelknop

* Deze knop wordt in de handleiding DISP genoemd.

Vaak gebruikte functies

De beschikbare knoppen zijn afhankelijk van het toestel.

Actie Bediening
Toestel inschakelen*	Druk op SRC/OFF om het toestel in te schakelen.Hou SRC/OFF ingedrukt om het toestel uit te schakelen.
Het volume regelen Draai de M.C.-knop.
Een bron selecteren Druk herhaaldelijk op SRC/OFF.
De display-informatie wijzigen Druk herhaaldelijk op DISP.
Terugkeren naar de vorige weergave/lijst	Druk op ∅ /DIMMER.
Terugkeren naar de normale weergave vanuit het menu	Druk op BAND/ ∅ .

* Wanneer de blauw/witte draad van het toestel verbonden is met het relaiscontact voor de automatische antenne van de auto, schuift de antenne uit wanneer de bron van het toestel wordt ingeschakeld. Om de antenne weer in te trekken, schakelt u de bron uit.

Display-indicatie

Indicatie Beschrijving
➢ Verschijnt	wanneer er een lager niveau van het menu of de map bestaat.
ρ	Verschijnt wanneer de knop wordt ingedrukt.
LOC Verschi	nt wanneer de functie afstemmen op lokale zenders is ingesteld (pagina 11).
TP	Verschijnt wanneer een verkeersprogramma wordt ontvangen.
TA	Verschijnt wanneer verkeersberichten worden ontvangen (pagina 11).
S.Rtrv	Verschijnt wanneer de functie sound retriever is ingesteld (pagina 11).
XX	Verschijnt wanneer willekeurige weergave/shuffle is ingesteld.
↔	Verschijnt wanneer weergave herhalen is ingesteld.
∅	Verschijnt wanneer de iPod-bedieningsfunctie is ingesteld (pagina 9).

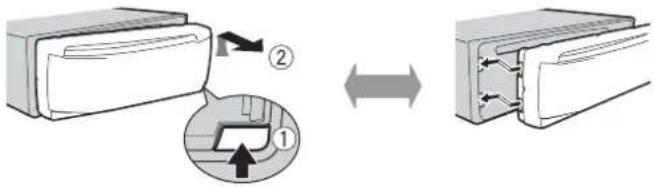

Het voorpaneel verwijderen

Verwijder het voorpaneel om diefstal te voorkomen. Verwijder alle kabels en apparaten die verbonden zijn met het voorpaneel en schakel het toestel uit voor u het voorpaneel verwijdert.

Verwijderen Terugzetten

• Stel het voorpaneel niet bloot aan te grote schokken.
• Stel het voorpaneel niet bloot aan direct zonlicht en hoge temperaturen.
• Bewaar het verwijderde voorpaneel altijd in een beschermtas of zak.

Instellingenmenu

Wanneer u de contactschakelaar inschakelt na de installatie, verschijnt [SET UP :YES] op het display.

1 Druk op de M.C.-knop.

Het instellingenmenu verdwijnt als u het toestel niet binnen 30 seconden bedient. Als u de instelling later wilt maken, draait u de M.C.-knop om [NO] te selecteren, druk daarna op de knop om te bevestigen.

2 Draai de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

Om naar de volgende menuoptie te gaan, dient u uw selectie te bevestigen.

Menu-item Beschrijving

LANGUAGE Selecteer de taal om tekstinformatie van een gecomprimeerd
[ENG](Engels), [PYC] (Russisch), [TUR](Turks)	audiobestand weer te geven.
CLOCK SET Stel de klok in.

Menu-item Beschrijving

FM STEP Selecteer de [100], [50]	FM-afstemstap uit 100 kHz of 50 kHz.
DAB ANT PW Voorzie [ON],	een DAB-antenne van stroom. Selecteer deze optie wanneer u de optionele DAB-antenne (AN-DAB1, afzonderlijk verkocht) met dit toestel gebruikt.
[OFF] Er wordt geen stroom naar een DAB-antenne gevoerd. Selecteer deze instelling wanneer u een passieve antenne zonder booster gebruikt.

3[QUIT :YES] verschijnt als alle instellingen uitgevoerd zijn.

Om terug te keren naar het eerste item van het instellingenmenu, draait u de M.C. knop om [QUIT :NO] te selecteren, druk daarna op de knop om te bevestigen.

4 Druk op de M.C.-knop om de instellingen te bevestigen.

Wanneer [DAB ANT PW] is ingesteld op [ON], verschijnt [UPDATING LIST] op het display en wordt de servicelijst bijgewerkt.

OPMERKINGEN

• U kunt de menu-instelling annuleren door op SRC/OFF te drukken.
• U kunt deze instellingen gelijk wanneer uitvoeren bij de SYSTEM-instellingen (pagina 12) en INITIAL-instellingen (pagina 5).

De demonstratieweergave annuleren (DEMO OFF)

1 Druk op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai aan de M.C.-knop om [SYSTEM] te selecteren, druk daarna op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [DEMO OFF] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai aan de M.C.-knop om [YES] te selecteren, druk daarna op de knop om te bevestigen.

INITIAL-instellingen

1 Hou SRC/OFF ingedrukt tot het toestel uitschakelt.
2 Hou SRC/OFF ingedrukt om het hoofdmenu weer te geven.

3 Draai aan de M.C.-knop om [INITIAL] te selecteren, druk daarna op de knop om te bevestigen.
4 Draai de M.C.-knop om een optie te selecteren, druk daarna op de knop om te bevestigen.

OPMERKING

De opties zijn afhankelijk van het toestel.

Menu-item Beschrijving
FM STEP Selecteer de FM [100], [50]	-afstemstap uit 100 kHz of 50 kHz.
SP-P/O MODE Selecteer [REAR/SUB.W]	deze optie als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[SUB.W/SUB.W]	Selecteer deze optie als een passieve subwoofer direct aangesloten is op de draden voor de achterluidspreker en een subwoofer aangesloten is op de RCA-uitgang.
[REAR/REAR]	Selecteer deze optie als fullrange-luidsprekers aangesloten zijn op de draden voor de achterluidspreker en op de RCA-uitgang. Als een fullrange-luidspreker aangesloten is op de draden voor de achterluidspreker en de RCA-uitgang niet wordt gebruikt, kunt u [REAR/SUB.W] of [REAR/REAR] selecteren.
DAB ANT PW [ON],	Voorzie een DAB-antenne van stroom. Selecteer deze optie wanneer u de optionele DAB-antenne (AN-DAB1, afzonderlijk verkocht) met dit toestel gebruikt.
[OFF]	Er wordt geen stroom naar een DAB-antenne gevoerd. Selecteer deze instelling wanneer u een passieve antenne zonder booster gebruikt.
SYSTEM RESET [YES], [CANCEL]	Selecteer [YES] om de instellingen van het toestel te initialiseren. Het toestel wordt automatisch opnieuw gestart. (Sommige instellingen blijven behouden zelfs nadat een reset van het toestel werd uitgevoerd.)

Om DAB-signalen te ontvangen, sluit u een DAB-antenne (AN-DAB1) (afzonderlijk verkocht) aan op het toestel.

Een servicecomponent zoeken

1 Druk op SRC/OFF om [DIGITAL RADIO] te selecteren.
2 Druk op BAND/ om de band te selecteren uit [D1], [D2] of [D3].

3Druk op / brieen servicecomponent te selecteren.

OPMERKING

Hou 10000000 en laat dan los om een beschikbare service te zoeken. Het scannen stopt wanneer het toestel een service ontvangt.

Een servicecomponent uit servicelijsten selecteren

1 Druk tijdens DAB-ontvangst op
2 Draal de M.C.-knop om het lijsttype te selecteren, druk daarna op de knop om te bevestigen.
[SERVICE]: Toont de lijst van alle servicecomponenten. Druk nogmaals op 🔒 om een servicecomponent alfabetisch te zoeken.
[PROGRAM TYPE]: Toont de programmatype-informatie ([NEWS/INFO], [POPULAR], [CLASSICS] en [OTHERS]).
[ENSEMBLE]: Toont de lijst met relevante ensembles.

3 Selecteer een servicecomponent in de geselecteerde lijst, druk vervolgens op de M.C.-knop om te bevestigen.

OPMERKING

U kunt de servicelijst bijwerken door ingedrukt te houden. Om het bijwerken te annuleren, drukt u nogmaals op

Servicecomponenten vooraf instellen

Servicecomponenten opslaan

1 Terwijl u de servicecomponent ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen (1/∧ tot 6/→) ingedrukt tot deze niet meer knippert.

Opgeslagen servicecomponenten ontvangen

1 Selecteer de band, druk vervolgens op een cijfertoets (1/ ∧ tot 6/ ⇌).

Pauze-/tijdverschuivingsfuncties

Het toestel slaat recente uitzendingen automatisch op in het geheugen. De geheugencapaciteit van dit toestel is afhankelijk van de bitsnelheid van de gebruikte servicecomponent. De geheugencapaciteit bedraagt ca. vijf minuten voor 192 kbps.

Pauzeren/hervatten

1 Druk op DAB terwijl u de servicecomponent ontvangt.

De tijdverschuivingsfunctie gebruiken (alleen voor DEH-X6700DAB)

1 Druk op ⊇/DIMMER terwijl u de servicecomponent ontvangt.

2 Druk op (een minuut achteruit gaan)/ (eén minuut vooruit gaan) om het weergavepunt aan te passen.

Radio

De tunerfrequenties van dit toestel zijn bedoeld voor gebruik in West-Europa, Azië, het Midden-Oosten, Afrika en Oceanië. Bij gebruik in andere regio's kan de ontvangst zwak zijn. De functie RDS (Radio Data System) werkt alleen in regio's die RDS-signalen voor FM-zenders uitzenden.

Voorkeuzezenders ontvangen

1 Druk op SRC/OFF om [RADIO] te selecteren.
2 Druk op BAND/∅ om de band te selecteren uit [FM1], [FM2], [FM3], [MW] of [LW].
3 Druk op een cijfertoets (1/∧ tot 6/⇔).

TIP

De 1- knoppenkunnen ook worden gebruikt om een voorkeuzezender te selecteren wanneer [SEEK] is ingesteld op [PCH] in de FUNCTION-instellingen (pagina 11).

De zes sterkste zenders worden opgeslagen onder de cijfertoetsen (1/∧ tot 6/↔).

1 Druk, nadat u een band heeft geselecteerd, op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai aan de M.C.-knop om [FUNCTION] te selecteren, druk daarna op de knop om te bevestigen.
3 Draai aan de M.C.-knop om [BSM] te selecteren, druk daarna op de knop om te bevestigen.

Een zender handmatig zoeken

1 Als u de band heeft geselecteerd, drukt u op om een zender te selecteren.
Hou vervolgens ♦ingedakt en laat los om een beschikbare zender te zoeken. Het scannen stopt wanneer het toestel een zender ontvangt. Druk op ♦◀◀ am de zoekafstemming te annuleren.

OPMERKING

[SEEK] moet ingesteld zijn op [MAN] in de FUNCTION-instellingen (pagina 11).

Zenders handmatig opslaan

1 Terwijl u de zender ontvangt die u wilt opslaan, houdt u een van de cijfertoetsen (1/∧ tot 6/→) ingedrukt tot hij niet meer knippert.

PTY-functies gebruiken

Het toestel zoekt naar een zender op basis van de PTY (programmatype)-informatie.

1 Druk op tijdens FM-ontvangst.
2 Draai de M.C.-knop om een programmatype te selecteren uit [NEWS/INFO], [POPULAR], [CLASSICS] of [OTHERS].
3 Druk op de M.C.-knop. Het toestel begint naar een zender te zoeken. Als een zender gevonden is, wordt de servicenaam van het programma weergegeven.

OPMERKINGEN

• Om het zoeken te annuleren, drukt u op de M.C.-knop.
• Het programma van bepaalde zenders kan afwijken van de doorgestuurde PTY.
• Als geen enkele zender het gewenste programmatype uitzendt, wordt gedurende ongeveer twee seconden [NOT FOUND] weergegeven en keert de tuner terug naar de oorspronkelijke zender.

PTY-lijst

Voor meer informatie over de PTY-lijst gaat u naar de volgende website: http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

Cd/USB/iPod/AUX

Weergave

Koppel de hoofdtelefoon los van het apparaat voor u het aansluit op het toestel.

(uitwerpen) Laadsleuf voor disc USB-poort M.C. (multi-control)-knop SRC (bron)/OFF AUX-ingang (3,5-mm-stereoplug)

Cd

1 Plaats een disc met het etiket omhoog in de laadsleuf.

Om een disc uit te werpen, dient u eerst de weergave te stoppen en vervolgens op te drukken.

USB-apparaat/iPod

1 Open het deksel van de USB-poort.
2 Sluit het USB-apparaat/de iPod aan met behulp van een geschikte kabel.

LET OP

Gebruik een optionele Pioneer USB-kabel (CD-US0E) om het USB-apparaat te verbinden, want elk apparaat dat rechtstreeks op het toestel aangesloten is, steekt uit uit het toestel, wat gevaarlijk kan zijn.

Voor u het apparaat loskoppelt, dient u de weergave te stoppen.

MTP-verbinding

Een apparaat waarop Android OS 4.0 of recenter geïnstalleerd is, kan via MTP worden verbonden met het toestel met behulp van de bij het apparaat geleverde kabel. Afhankelijk van het aangesloten apparaat en het aantal bestanden in het apparaat, kunnen audiobestanden/songs mogelijk niet via MTP worden afgespeeld. Merk op dat de MTP-verbinding niet compatibel is met WAVbestandsindelingen en niet kan worden gebruikt met de MIXTRAX-functie.

AUX

1 Steek de stereo-miniplug in de AUX-ingangsaansluiting.
2 Druk op SRC/OFF om [AUX] als bron te selecteren.

OPMERKING

Als [AUX] is ingesteld op [OFF] in de SYSTEM-instellingen, kan [AUX] niet worden geselecteerd als bron (pagina 12).

Bedieningen

U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 10). Merk op dat de volgende bedieningen niet werken voor een AUX-apparaat. Om een AUX-apparaat te bedienen, dient u het apparaat zelf te gebruiken.

*1 Alleen gecomprimeerde audiobestanden
*2 Deze functie is uitgeschakeld wanneer USB als bron is geselecteerd en de MIXTRAX-functie ingeschakeld is.
*3 Als er geen 3/S.Rtrv.-knop op het toestel zit, kan de sound retriever-functie worden ingesteld met de FUNCTION-instellingen.

Actie Bediening
Een map/album selecteren*1	Druk op 1/∧ of 2/∨.
Een fragment/song (hoofdstuk) selecteren Druk op o|◀◀ ▶▶▶
Snel vooruit of achteruit Hou of ingedrukt.	|◀◀ ▶▶▶
Een bestand in een lijst zoeken	1 Druk op 🔒 om de lijst weer te geven.2 Draai de M.C.-knop om de naam van het gewenste bestand (de gewenste map) of categorie te selecteren, druk daarna op de knop om te bevestigen.3 Draai de M.C.-knop om het gewenste bestand te selecteren, druk daarna op de knop om te bevestigen.De weergave start.
Een lijst met bestanden in de geselecteerde map/categorie weergeven*1	Druk op de M.C.-knop wanneer een map/categorie geselecteerd is.
Een song in de geselecteerde map/categorie weergeven*1Actie	Hou de M.C.-knop ingedrukt wanneer een map/categorie geselecteerd is.Bediening
Alfabetisch zoeken (alleen iPod)	1 Druk op 🔒 om de lijst weer te geven.2 Draai de M.C.-knop om de gewenste categorielijst te selecteren, druk daarna op 🔒 om naar de alfabetische zoekmodus te gaan.(De alfabetische zoekmodus wordt ook opgeroepen door de M.C.-knop twee keer te draaien.)3 Draai de M.C.-knop om een letter te selecteren, druk daarna op de knop om de alfabetische lijst weer te geven.Om alfabetisch zoeken te annuleren, drukt u op ☑MMMER.
Weergave herhalen Druk op 6/ .	↔
Willekeurige weergave/shuffle Druk op 5/	. ✗✗
Alles in shuffle weergeven (alleen iPod)	Hou 5/ ✗✗ ingedrukt.
Weergave pauzeren/hervatten	Druk op 4/PAUSE.
Sound retriever*2*3	Druk op 3/S.Rtrv.[1]: Geschikt voor lage compressiewaarden [2]: Geschikt voor hoge compressiewaarden
Terug naar de rootmap (alleen USB)*1	Hou BAND/ ☑ ingedrukt.
Schakelen tussen gecomprimeerde audio en CD-DA (alleen cd)	Druk op BAND/ ☑.
Stations wisselen in USB-apparaat (alleen apparaten die het protocol USB mass storage device ondersteunen)	Druk op BAND/ ☑.

Nuttige functies voor iPod

Link-weergavemodus

U kunt songs oproepen op basis van de momenteel weergegeven artiest, album of genre.

1 Terwijl u naar een song luistert, houdt u ingedrukt om naar de link-weergavemodus te gaan.

2 Draai de M.C.-knop om de modus ([ARTIST], [ALBUM], [GENRE]) te selecteren, druk daarna op de knop om te bevestigen.

De geselecteerde song/het geselecteerde album wordt weergegeven na de momenteel weergegeven song.

OPMERKING

De geselecteerde song/het geselecteerde album kan worden geannuleerd als u andere functies gebruikt dan functies uit de link-weergavemodus (bijv. snel vooruit en achteruit).

iPod-bediening

U kunt het toestel bedienen via een aangesloten iPod.

De volgende iPod-modellen zijn niet compatibel met deze functie. - iPod nano 1e generatie, iPod met video

1 Druk op BAND/ tijdens de weergave, selecteer vervolgens de bedieningsmodus.

[CONTROL iPod/CTRL iPod]: De iPod-functie van het toestel kan worden bediend op de aangesloten iPod.

[CONTROL AUDIO/CTRL AUDIO]: De iPod-functie van het toestel kan alleen worden bediend met de knoppen op het toestel. In deze modus kan de aangesloten iPod niet worden in- of uitgeschakeld.

OPMERKINGEN

• Door de bedieningsmodus naar [CONTROL IPod/CTRL IPod] te schakelen, wordt de weergave van de
  song gepauzeerd. Gebruik de aangesloten iPod om de weergave te hervatten.
• De volgende bedleningen zijn nog steeds mogelijk op het toestel, zelfs als de bedleningsmodus is ingesteld op [CONTROL iPod/CTRL iPod].
• Pauze, snel vooruit/achteruit, song/hoofdstuk selecteren
• Het volume kan alleen worden geregeld op het toestel.

Over MIXTRAX (alleen USB/iPod)

(alleen voor DEH-X6700DAB)

De MIXTRAX-functie creëert een non-stop mix van uw muziekbibliothek, aangevuld met verlichtingseffecten. Voor meer details over MIXTRAX-instellingen, zie pagina 13.

OPMERKINGEN

• Deze functie is niet compatibel met een Android-apparaat dat via MTP is verbonden.
• Wanneer USB is geselecteerd als de bron en de MIXTRAX-functie in gebruik is, is de functie sound retriever uitgeschakeld.
• Afhankelijk van het bestand/de song zijn geluidseffecten mogelijk niet beschikbaar.
• Schakelt de MIXTRAX-functie uit als de verlichtingseffecten hinderlijk zijn om uw wagen te besturen.

1 Druk op 3/MIX om MIXTRAX in/uit te schakelen.

App-modus

U kunt via dit toestel luisteren naar een applicatie op een iPhone. In sommige gevallen kunt u een applicatie bedienen met het toestel. Meer informatie over compatibele apparaten vindt u op onze website.

Belangrijk

Voor gebruik van applicaties van derden worden mogelijk persoonsgegevens gebruikt of moet u zulke gegevens verstrekken, bijvoorbeeld door het opzetten van een gebruikersaccount of op andere wijze, en voor sommige applicaties worden mogelijk geolocatiegegevens gebruikt. ALLE APPLICATIES VAN DERDEN VALLEN UITSLUITEND ONDER VERANTWOORDELIJKHEID VAN HUN UITGEVER, INCLUSIEF MAAR NIET BEPERKT TOT HET VERZAMELEN EN BEVEILIGEN VAN GEBRUIKERSGEGEVENS EN HET PRIVACYBELEID. DOOR EEN APPLICATIE VAN DERDEN TE GEBRUIKEN, GAAT U ERMEE AKKOORD OM U TE INFORMEREN OVER DE GEBRUIKSVOORWAARDEN EN HET PRIVACYBELEID VAN DE UITGEVER ERVAN. ALS U NIET AKKOORD GAAT MET DE GEBRUIKSVOORWAARDEN OF HET BELEID VAN EEN UITGEVER OF GEEN TOESTEMMING GEEFT VOOR HET GEBRUIK VAN GEOLOCATIEGEGEVENS (INDIEN VAN TOEPASSING), MOET U DE APPLICATIE NIET GEBRUIKEN.

Voor iPhone-gebruikers

Deze functie is compatibel met iPhones en iPod touches waarop iOS 5.0 of later geïnstalleerd is.

OPMERKING

PIONEER IS NIET AANSPRAKELIKK VOOR APPLICATIES VAN DERDEN OF HUN INHOUD, INCLUSIEF MAAR NIET BEPERKT TOT HUN NAUWKEURIGHEID OF VOLLEDIGHEID. DE INHOUD EN DE FUNCTIONALITEIT VAN DERGELIJKÉ APPLICATIES ZIJN UITSLUITEND DE VERANTWOORDELIJKHEID VAN DE LEVERANCIER VAN DE APPLICATIE.

Een applicatie weergeven via het toestel

1 Verbind dit toestel met het mobiele apparaat. • iPhone via USB (pagina 8)
2 Druk op SRC/OFF om [APP] te selecteren.
3Bedien het mobiele apparaat om de applicatie te starten.

Basisbedieningen
U kunt diverse instellingen uitvoeren in de FUNCTION-instellingen (pagina 10).

Actie Bediening
Selecteer een fragment Druk op of .	|◀◀ ▶▶|
Snel vooruit of achteruit Hou of ingedrukt.	|◀◀ ▶▶|
Weergave pauzeren/hervatten Druk op BAND/	43

Instellingen

U kunt diverse instellingen aanpassen in het hoofdmenu.

1 Druk op de M.C.-knop om het hoofdmenu weer te geven.
2 Draai vervolgens aan de M.C.-knop om een van de volgende categorieën te selecteren, druk daarna op de knop om te bevestigen.

• FUNCTION-instellingen (pagina 10)
• AUDIO-instellingen (pagina 11)
• SYSTEM-instellingen (pagina 12)
• ILLUMINATION-instellingen (pagina 12)
• MIXTRAX-instellingen (pagina 13)

3 Draal de M.C.-knop om de opties te selecteren, druk daarna op de knop om te bevestigen.

FUNCTION-instellingen

De menu-items zijn afhankelijk van de bron.

Menu-item Beschrijving

S.FOLLOW DAB

[ON], [OFF] Zoek naar een ander ensemble dat dezelfdeservicecomponent met een betere ontvangstondersteunt. Als er geen alternatieveservicecomponent kan worden gevonden of alsde ontvangst zwak blijft, schakelt het toestelautomatisch naar een identieke FM-uitzending.

FM SETTING RADIO

[TALK], [STANDARD], [MUSIC] Pas de geluidskwaliteit aan aan het zendsignaal van de FM-band. (Alleen beschikbaar wanneer FM-band is geselecteerd.)

BSM RADIO

	Sla de zes sterkste zenders automatisch op onder de cijfertoetsen (1/ ∧ tot 6/ ⇌).
REGIONAL RADIO[ON], [OFF]	Beperk de ontvangst tot de specifieke regionale programma's wanneer AF (alternatieve frequenties zoeken) geselecteerd is. (Alleen beschikbaar wanneer FM-band is geselecteerd.)

Menu-item Beschrijving
LOCAL	RADIO
	FM: [OFF], [LV1], [LV2], [LV3], [LV4]MW/LW: [OFF], [LV1], [LV2]		Beperk de zenders automatisch volgens de signaalsterkte.
TA	DAB	RADIO
	[ON], [OFF] Ontvang actuele verkeersinformatie indien beschikbaar. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
AF	RADIO
	[ON], [OFF] Laat het toestel opnieuw afstemmen op een andere frequentie van dezelfde zender. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
NEWS	RADIO
	[ON], [OFF] Onderbreek de momenteel geselecteerde bron met nieuwsberichten. (Alleen beschikbaar wanneer FM-band is geselecteerd.)
SEEK	RADIO
	[MAN], [PCH] Wijs de knoppen of toe om zenders een voor een te zoeken (handmatige afstemming) of selecteer een zender uit de voorgeprogrammeerde kanalen.
S.RTRV	CD	USB	iPod APP
	[1] (geschikt voor lage compressiewaarden), [2] (geschikt voor hoge compressiewaarden), [OFF]		Verbeter gecomprimeerde audio en zorg voor een rijk geluid. (Niet beschikbaar wanneer USB is geselecteerd als bron en de MIXTRAX-functie is ingeschakeld.)
AUDIO BOOK	iPod
	[FASTER], [NORMAL], [SLOWER] Wijzig de weergavesnelheid. (Niet beschikbaar wanneer [CONTROL iPod/CTRL iPod] geselecteerd is in de bedieningsmodus.)
PAUSE	APP
			Pauzeer of hervat de weergave.

AUDIO-instellingen

Menu-item Beschrijving
FADER*1
	Pas de balans aan tussen de voor- en achterluidspreker.
BALANCE
	Pas de balans aan tussen de linker en rechter luidspreker.
EQ SETTING
[SUPER BASS], [POWERFUL], [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM2], [FLAT]	Selecteer of pas de equalizercurve aan.[CUSTOM1] kan voor elke bron afzonderlijk worden ingesteld. Alle hierna vermelde combinaties worden echter automatisch ingesteld op dezelfde instelling.• USB, iPod en APP (iPhone)[CUSTOM2] is een gedeelde instelling die voor alle bronnen wordt gebruikt.
Selecteer een equalizerband en - niveau voor verdere aanpassing. Equalizerband: [80HZ], [250HZ], [800HZ], [2.5KHZ], [8KHZ] Equalizerniveau: [+6] tot [-6]
LOUDNESS
[OFF], [LOW], [MID], [HI] Compenseer voor een helder geluid bij laag volume.
SUB.W*2
[NOR], [REV], [OFF] Selecteer de subwooferfase.
SUB.W CTRL*2*3
Drempelfrequentie: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Uitgangsniveau: [-24] tot [+6] Hellingsniveau: [-12], [-24]	Alleen frequenties die lager zijn dan de frequencies in het geselecteerde bereik, worden weergegeven door de subwoofer.
BASS BOOST
[0] tot [+6] Selecteer het bass boost-niveau.
HPF SETTING
Drempelfrequentie: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Hellingsniveau: [-12], [-24]	Alleen frequenties boven de drempelfrequentie van het hoog-doorlaatfilter (HPF) worden weergegeven.

Menu-item Beschrijving

SLA

[+4] tot [−4] Pas het volume aan voor elke bron behalve FM.

Alle hierna vermelde combinaties worden automatisch ingesteld op dezelfde instelling.

• USB, iPod en APP (iPhone)

*1 Niet beschikbaar wanneer [SUB.W/SUB.W] is geselecteerd in [SP-P/O MODE] in de INITIAL-instellingen (pagina 6).
*2 Niet beschikbaar wanneer [REAR/REAR] is geselecteerd in [SP-P/O MODE] in de INITIAL-instellingen (pagina 6).
*3 Niet beschikbaar wanneer [OFF] is geselecteerd in [SUB.W].

SYSTEM-instellingen
U kunt deze menu's ook oproepen wanneer het toestel uitgeschakeld is.

Menu-item Beschrijving
LANGUAGE
[ENG](Engels), [PYC](Russisch), [TUR](Turks)	Selecteer de taal om tekstinformatie van een gecomprimeerd audiobestand weer te geven.
CLOCK SET
	Stel de klok in (pagina 5).
12H/24H
[12H], [24H] Selecteer de tijdnotatie.
INFO DISPLAY (alleen voor DEH-X6700DAB)
	Geef het item weer op het sub-informatiedisplay.Maak uw keuze uit "SPEANA", "NIVEAUMETER", "BRON", "KLOK" en "UIT".
AUTO PI
[ON], [OFF] Zoek naar een andere zender met dezelfde programming, zelfs als u een voorkeuzezender gebruikt.
AUX
[ON], [OFF] Stel in op [ON] wanneer een hulpapparaat wordt gebruikt dat verbonden is met het toestel.

Menu-item Beschrijving

MUTE MODE

[MUTE], [20dB ATT], [10dB ATT] Schakel het geluid automatisch uit of onderdruk het geluid wanneer een signaal wordt ontvangen van een apparatuur met stilschakelfunctie.

PW SAVE*

[ON], [OFF] Verminder het verbruik van batterijvermogen.

Het inschakelen van de bron is de enigehandeling die met deze functie mogelijk is.

* [PW SAVE] wordt geannuleerd als de accu losgekoppeld wordt, en moet weer worden ingeschakeld als de accu weer wordt aangesloten. Wanneer [PW SAVE] uitgeschakeld is, kan het toestel, afhankelijk van de verbindingsmethode, stroom van de accu blijven trekken als de ontsteking van uw wagen geen positie ACC (accessoire) heeft.

ILLUMINATION-instellingen

Menu-item Beschrijving
COLOUR (alleen voor DEH-X6700DAB)
[KEY COLOUR], [DISP COLOUR], [BOTH COLOUR]	Selecteer de kleur voor de toetsen/het display van het toestel uit 12 voorgeprogrammeerde kleuren, [SCAN] of [CUSTOM]*.• [SCAN]: Doorloop diverse kleuren automatisch.• [CUSTOM]*:1 Hou de M.C.-knop ingedrukt tot het scherm voor het instellen van de kleur verschijnt.2Stel de primaire kleur (R (rood)/G (groen)/B (blauw)) en de helderheid ([0] tot [60] in).U kunt een niveau onder 10 selecteren voor R (rood), G (groen), B (blauw) tegelijk.U kunt de voorgeprogrammeerde kleuren ook aanpassen. Selecteer een van de voorgeprogrammeerde kleuren, hou vervolgens de M.C.-knop ingedrukt tot het scherm voor de kleurinstelling verschijnt.* De CUSTOM-Instelling is alleen beschikbaar voor [KEY COLOUR] en [DISP COLOUR].
DIM SETTING
[SYNC ILLUMI]*, [SYNC CLOCK], [MANUAL]* Alleen voor DEH-X6700DAB	De display-helderheid wijzigen.

Menu-item Beschrijving

BRIGHTNESS
[1] tot [10] De display-helderheid wijzigen.
	De beschikbare instelbereiken zijn verschillend afhankelijk van [DIM SETTING].
ILLUMI FX (alleen voor DEH-X6700DAB)
[ON], [OFF] Het verlichtingseffect is zichtbaar wanneer:
	- een oproep binnenkomt
	- u een gesprek voert
	- u een CD plaatst/uitwerpt
	Het verlichtingseffect wordt geactiveerd wanneer de ACC-schakelaar wordt in-/uitgeschakeld, ongeacht deze instelling.

MIXTRAX-instellingen

(alleen voor DEH-X6700DAB)
Menu-item Beschrijving
SHORT PLAYBCK
[1.0 MIN], [1.5 MIN], [2.0 MIN], [2.5 MIN], [3.0 MIN], [OFF]	Selecteer de weergaveduur.
FLASH AREA
[KEY/DISPLAY], [KEY], [OFF] Selecteer het gebied voor het verlichtingseffect.Wanneer [OFF] is geselecteerd, wordt de kleur die ingesteld is bij de ILLUMINATION-instellingen (pagina 12) gebruikt als displaykleur.
FLASH PATTERN
[SOUND LEVEL 1] tot [SOUND LEVEL 6]	Wijzig het verlichtingseffect volgens het geluids- en basniveau.Het flitspatroon wijzigt volgens het geluidsniveau.
[LOW PASS 1] tot [LOW PASS 6] Het flitspatroon wijzigt volgens het basniveau.
[RANDOM1] Het flitspatroon wijzigt willekeurig volgens de geluidsniveaumodus en de laag-doorlaatmodus.

Menu-item Beschrijving

[RANDOM2] Het flitspatroon wijzigt willekeurig volgens de geluidsniveaumodus.

[RANDOM3] Het flitspatroon wijzigt willekeurig volgens de laag-doorlaatmodus.

DISPLAY FX[ON], [OFF] Zet de speciale MIXTRAX-effecten aan/uit.

CUT IN FX[ON], [OFF] Schakel de speciale MIXTRAX-effecten aan/uit terwijl de fragmenten handmatig worden gewijzigd.

Verbindingen/installatie

Verbindingen

Belangrijk

- Wanneer dit toestel wordt geïnstalleerd in een wagen zonder ACC (accessoire)-positie van de contactschakelaar en als de rode kabel niet wordt verbonden met de aansluiting die de bediening van de contactschakelaar detecteert, kan de accu leeglopen.

Geen

ACC

ACC-positie

- Als dit toestel wordt gebruikt in andere omstandigheden dan hierna vermeld, kan er brand of een storing optreden. - Wagens met een 12 Volt accu en negatieve aarding. - Luidsprekers van 50 W (uitgangswaarde) en 4 Ω tot 8 Ω (impedantiewaarde).

- Om kortsluiting, oververhitting of storing te voorkomen, dient u de volgende richtlijnen op te volgen. - Koppel de negatieve pool van de accu los voor u met de installatie begint. - Zet de bedrading vast met kabelklemmen of kleefband. Wikkel kleefband rond bedrading die in contact komt met metalen delen om de bedrading te beschermen. - Plaats alle kabels op een veilige afstand van bewegende delen, zoals de schakelhendel en de stoelrails. - Plaats alle kabels op een veilige afstand van hete plaatsen, dus niet nabij de uitgang van de verwarming.

-Verbind de gele kabel niet met de accu door deze door het gat naar het motorcompartiment te voeren.

-Dek alle losgekoppelde kabelconnectors af met isolatietape.

-Sluit kabels nooit kort.

-Verwijder de isolatie van de voedingskabel van dit toestel niet om de stroomtoevoer met andere apparaten te delen. De stroomcapaciteit van de kabel is beperkt.

-Gebruik een zekering van de voorgeschreven waarde.

-Verbind de negatieve luidsprekerkabel nooit rechtstreeks met aarde.

-Voeg nooit negatieve kabels van meerdere luidsprekers samen.

- Als het toestel ingeschakeld is, worden stuursignalen via de blauw/witte kabel verstuurd. Verbind deze kabel met de systeemafstandsbediening van een externe eindversterker of met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom). Als de wagen uitgerust is met een ruitantenne, moet verbinding worden gemaakt met de voedingsaansluiting van de antennebooster.

- Verbind de blauw/witte kabel nooit met de voedingsaansluiting van een externe eindversterker. Verbind deze kabel ook nooit met de voedingsaansluiting van de automatische antenne. Hierdoor zou de accu leeglopen of zou er een storing optreden.

- De zwarte kabel is aarde. Aardingskabels voor dit toestel en andere uitrusting (met name producten die veel stroom trekken zoals eindversterkers) moeten afzonderlijk worden aangesloten. Anders kan er, wanneer ze toevallig loskomen, brand of een storing optreden.

Dit toestel

① DAB-antenne-ingang

Om DAB-signalen te ontvangen, sluit u een DAB-antenne (AN-DAB1) (afzonderlijk verkocht) aan op het toestel.

② Stroomkabelingang

③ Achteruitgang of subwooferuitgang

④ Vooruitgang

⑤ Antenne-ingang

⑥ Zekering (10 A)

⑦ Ingang draadafstandsbediening Een vast bedrade afstandsbedieningsadapter kan worden aangesloten (afzonderlijk verkocht).

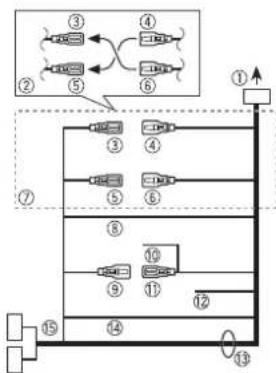

Stroomkabel

① Naar stroomkabelingang

② Afhankelijk van het soort wagen kan de functie van en verschillend zijn. In dit geval dient u te verbinden met ⑤ en met .

③ Geel

Verbinden met de constante 12 V voedingsaansluiting.

⑤ Rood

Verbinden met de aansluiting die door de contactschakelaar wordt gestuurd (12 V gelijkstroom).

⑦ Verbind draden van dezelfde kleur met elkaar.

⑧ Zwart (chassisaarde)

⑨ Blauw/wit

De penpositie van de ISO-connector is afhankelijk van het wagentype. Verbind ⑨ en wanneer pen 5 een antennestuurtype is. In een ander wagentype mag u en nobit verbinden.

⑩ Blauw/wit

Verbinden met de systeembedieningsaansluiting van de eindversterker (max. 300 mA 12 V gelijkstroom).

⑪ Blauw/wit

Verbinden met het relaiscontact voor de automatische antenne (max. 300 mA 12 V gelijkstroom).

⑫ Geel/zwart

Als u uitrusting gebruikt met een stilschakelfunctie, verbind u deze draad met de stilschakeldraad op de uitrusting. Als er geen stilschakelfunctie is, mag de stilschakeldraad niet worden aangesloten.

⑬ Luidsprekerdraden

Wit: links voor ⊕

Wit/zwart: links voor ⊙

Grijs: rechts voor ⊕

Grijs/zwart: rechts voor ⊖

Groen: links achter of subwoofer Groen/zwart: links achter of subwoofer Violet: rechts achter of subwoofer Violet/zwart: rechts achter of subwoofer

⑭ Oranje/wit (alleen voor DEH-X6700DAB) Verbinden met het verlichtingsignaal van een wagen
15 ISO-connector In sommige wagens is de ISO- connector in twee gesplitst. In dit geval dient u verbinding te maken met beide connectoren.

OPMERKINGEN

• Wijzig het beginmenu van dit toestel. Zie [SP-P/O MODE] (pagina 6). De subwooferuitgang van dit toestel is mono.
• Wanneer u een subwoofer van 70 W (2 Ω) gebruikt, dient u de subwoofer te verbinden met de violette en violet/zwarte draden van dit toestel. Sluit niets aan op de groene en groen/zwarte draden.

Eindversterker (afzonderlijk verkocht)

Voer deze verbindingen uit wanneer u de optionele versterker gebruikt.

① Systeemafstandsbediening Verbinden met blauw/witte kabel.
② Eindversterker (afzonderlijk verkocht)
③ Verbinden met RCA-kabels (afzonderlijk verkocht)
④ Naar vooruitgang

⑤ Voorluidspreker
⑥ Naar achteruitgang of subwooferuitgang
⑦ Achterluidspreker of subwoofer

Installatie

Belangrijk

• Controleer alle verbindingen en systemen voor de definitieve installatie.
• Gebruik geen ongeoorloofde onderdelen, want dit kan tot storingen leiden.

- Raadpleeg uw verdeler als u voor de installatie gaten moet boren of andere wijzigingen aan de wagen moet

aanbrengen.

- Installeer het toestel niet op de volgende plaatsen:

- waar het de goede werking van de wagen kan storen.

- waar passagiers gekwetst kunnen geraken bij bruusk afremmen.

- De halfgeleiderlaser raakt beschadigd als hij te warm wordt. Installeer dit toestel op een veilige afstand van hete plaatsen, zoals de uitgang van de verwarming.

- Optimale prestaties zijn verzekerd wanneer het toestel in een hoek van minder dan 60° wordt geïnstalleerd.

- Tijdens de installatie dient u voor een goede warmteafvoer bij het gebruik van het toestel te zorgen. Voorzie daartoe voldoende vrije ruimte achter het achterpaneel en wikkel alle losse kabels op, zodat ze de ventilatieopeningen niet blokkeren.

Voorzie voldoende ruimte

DIN-voor- of -achterchassis

Dit toestel kan degelijk worden geïnstalleerd in een voorchassis of achterchassis.

Gebruik in de handel verkrijgbare onderdelen voor de installatie.

DIN-voorchassis

1 Steek de installatiekoker in het dashboard.

Voor installatie in ondiepe ruimtes gebruikt u de meegeleverde installatiekoker. Als er voldoende ruimte is, gebruikt u de installatiekoker die bij de wagen werd geleverd.

2 Zet de installatiekoker vast door de metalen lippen 90° te plooien met een schroevendraaler.

① Dashboard
② Installatiekoker

- Controleer of het toestel degelijk geïnstalleerd is. Een onstabiele installatie kan leiden tot verspringen of andere storingen.

DIN-achterchassis

1 Bepaal de positie waar de gaten in de beugel en de zijkant van het toestel overeenkomen.

2 Draai aan elke kant twee schroeven vast.

① Tappende schroef (5 mm × 8 mm)
② Montagebeugel
③ Dashboard of console

Het toestel verwijderen

1 Verwijder het sierkader.

① Sierkader
② Gekepte lip
- Door het voorpaneel los te maken, kunt u gemakkelijker bij het sierkader komen.
- Wanneer het sierkader wordt teruggezet, moet de kant met de gekepte lip omlaag wijzen.

2 Steek de meegeleverde uittrekspieën in beide zijden van het toestel tot ze op hun plaats klikken.

3 Trek het toestel uit het dashboard.

Aanvullende informatie

Problemen verhelpen Foutmeldingen

Het display keert automatisch terug naar het gewone display.

→U hebt gedurende ongeveer 30 seconden geen handeling uitgevoerd. - Voer een handeling uit.

Het bereik voor weergave herhalen wordt onverwacht gewijzigd.

→Afhankelijk van het bereik voor weergave herhalen kan het geselecteerde bereik gewijzigd worden wanneer u een andere map of een ander fragment selecteert of vooruit of achteruit spoelt. – Selecteer het gewenste bereik voor weergave herhalen opnieuw.

Een onderliggende map wordt niet afgespeeld.

→Onderliggende mappen worden niet afgespeeld wanneer [FLD] (map herhalen) is geselecteerd. - Selecteer een ander bereik voor weergave herhalen.

Het geluid is onderbroken.

→U gebruikt een apparaat, zoals een mobiele telefoon, die hoorbare storingen veroorzaakt. - Plaats elektrische apparaten die de storing kunnen veroorzaken, verder weg van het toestel.

Algemeen

AMP ERROR

→Dit toestel werkt niet of er is een probleem met de luidsprekeraansluiting. →Het beveiligingscircuit is geactiveerd. - Controleer de luidsprekeraansluiting. - Draai de contactschakelaar naar OFF en weer naar ON. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum.

NO XXXX (bijvoorbeeld NO TITLE)

→Er is geen ingebedde tekstinformatie. - Schakel het display om of speel een ander fragment/bestand af.

DAB-tuner

ANTENNA ERROR

→De antenne is niet correct aangesloten. - Controleer de antenneaansluiting. - Zet de contactschakelaar UIT en weer AAN. Als het bericht nog wordt weergegeven, neemt u contact op met uw leverancier of een erkend Pioneer Servicecentrum.

Cd-speler

→De disc is vuil. - Reinig de disc. →De disc is bekrast. - Plaats een andere disc.

→Elektrisch of mechanisch probleem. - Zet de contactschakelaar UIT en weer AAN, of schakel naar een andere signaalbron en dan terug naar de cd-speler.

ERROR-15

→De geplaatste disc bevat geen gegevens. - Plaats een andere disc.

ERROR-23

→Het cd-formaat wordt niet ondersteund. - Plaats een andere disc.

FORMAT READ

→Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. - Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO

→De geplaatste disc bevat geen afspeelbare bestanden. - Plaats een andere disc.

SKIPPED

→De geplaatste disc bevat door DRM beveiligde bestanden. - Beveiligde bestanden worden overgeslagen.

PROTECT

→Alle bestanden op de geplaatste disc zijn beveiligd met DRM. - Plaats een andere disc.

USB-apparaat/iPod

FORMAT READ

→Soms is er een vertraging tussen het begin van de weergave en wanneer u het geluid begint te horen. - Wacht tot het bericht verdwijnt en u het geluid hoort.

NO AUDIO

→Er zijn geen songs. - Zet de audiobestanden over naar het USB-apparaat en maak verbinding. →De inhoud van het USB-apparaat is beveiligd. - Raadpleeg de instructies bij het USB-apparaat om de beveiliging uit te schakelen.

SKIPPED

→Het aangesloten USB-apparaat bevat bestanden die met DRM zijn beveiligd. - Beveiligde bestanden worden overgeslagen.

PROTECT

→Alle bestanden op het aangesloten USB-apparaat zijn beveiligd met DRM. - Gebruik een ander USB-apparaat.

N/A USB

→Het aangesloten USB-apparaat wordt niet ondersteund door dit toestel. - Gebruik een apparaat dat compatibel is met USB.

CHECK USB

→Er is kortsluiting opgetreden in de USB-stekker of de USB-kabel. - Controleer of de USB-stekker en de USB-kabel niet ergens ingeklemd of beschadigd zijn. →Het aangesloten USB-apparaat verbruikt meer stroom dan de maximaal toelaatbare waarde. - Ontkoppel het USB-apparaat en gebruik het niet meer. Zet de contactschakelaar op UIT en daarna op ACC of AAN. Sluit alleen compatibele USB-apparaten aan.

→De iPod functioneert correct maar wordt niet opgeladen. - Controleer of de kabel van de iPod niet is kortgesloten (bijvoorbeeld contact maakt met metalen voorwerpen). Zet daarna de contactschakelaar UIT en weer AAN, of ontkoppel de iPod en sluit hem weer aan.

ERROR-19

→Communicatiefout.

- Probeer een van de volgende mogelijkheden en keer dan terug naar de USB-bron.

- Zet de contactschakelaar UIT en weer AAN.

- Ontkoppel het USB-apparaat.

- Schakel over naar een andere signaalbron.

→iPod-fout.

- Verwijder de kabel uit de iPod. Sluit de kabel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in.

ERROR-23

→Het USB-apparaat was niet goed geformatteerd. - Formatteer het USB-apparaat met FAT12, FAT16 of FAT32.

ERROR-16

→De versie van de iPod-firmware is verouderd.

- Werk de versie van de iPod bij.

→iPod-fout.

- Verwijder de kabel uit de iPod. Sluit de kabel weer aan als het hoofdmenu van de iPod wordt weergegeven en stel de iPod opnieuw in.

STOP

→De huidige lijst bevat geen songs. - Selecteer een lijst die wel songs bevat.

NOT FOUND

→Geen verwante songs. -Zet songs over naar de iPod.

Apps

START UP APP

→De applicatie is nog niet gestart. -Bedien het mobiele apparaat om de applicatie te starten.

Aanwijzingen voor het gebruik

Discs en de player

- Gebruik uitsluitend discs die voorzien zijn van een van onderstaande twee logo's.

• Gebruik discs van 12 cm.
• Gebruik uitsluitend normale, ronde discs.
• De volgende typen discs kunnen niet op dit toestel worden afgespeeld:
  -DualDiscs
• Discs van 8 cm. Als u deze discs met een adapter probeert af te spelen, kan het toestel defect raken.
• Discs in een ongewone vorm
• Andere discs dan cd's
• Beschadigde discs, inclusief schijven die zijn gebarsten, gebogen of waarvan stukjes zijn afgebroken

• Cd-r/rw-discs die niet zijn gefinaliseerd Schrijf niet op het oppervlak van de discs en gebruik geen chemicaliën.
  Om een cd te reinigen, veegt u de disc af met een zachte doek, waarbij u van buiten naar binnen gaat.

• Condens kan de goede werking van de speler tijdelijk negatief beïnvloeden. Laat de speler in een warmere omgeving ongeveer een uur op temperatuur komen. Veeg vochtige discs met een zachte doek schoon.

• Bij gebruik van discs met een bedrukbaar labeloppervlak moet u de instructies en waarschuwingen van de discs controleren. Afhankelijk van de disc kan laden of uitwerpen niet mogelijk zijn. Het gebruik van zulke discs kan dit toestel beschadigen.
• Plak geen in de handel verkrijgbare labels of andere materialen op de discs.
  -De discs kunnen vervormen waardoor ze onafspeelbaar kunnen worden.
  -De labels kunnen loslaten tijdens het afspelen en de disc blokkeren bij het uitwerpen en het toestel beschadigen.

USB-opslagapparaat

• Het maken van verbindingen via een USB-hub wordt niet ondersteund.
• Maak het USB-apparaat stevig vast voordat u gaat rijden. Zorg dat het USB-apparaat niet op de vloer valt omdat het dan onder het rem- of gaspedaal terecht kan komen.
• Afhankelijk van het USB-apparaat kunnen de volgende problemen voorkomen.
  -De bediening kan verschillend zijn. -Het opslagapparaat wordt niet herkend.
  -Bestanden worden niet correct
  afgespeeld.
  -Het apparaat kan hoorbare interferentie veroorzaken wanneer u naar de radio luistert.

iPod

• Stel de iPod niet bloot aan hoge temperaturen.
• Maak de iPod stevig vast voordat u gaat rijden. Zorg dat de iPod niet op de vloer kan vallen omdat hij dan onder het remof gaspedaal terecht kan komen.

- De instellingen van de iPod, zoals de equalizer en weergave herhalen, worden automatisch gewijzigd wanneer de iPod wordt aangesloten op het toestel. Als de iPod wordt losgekoppeld, keren deze instellingen terug naar de oorspronkelijke instellingen.

- Tekst op de iPod die niet compatibel is met de specificaties van dit toestel, kan niet worden weergegeven.

Compatibiliteit met gecomprimeerde audio

• Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.
• Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.
• Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden met beeldgegevens of audiobestanden op een USB-apparaat met een uitgebreide mappenstructuur.
• Russische tekst kan alleen op dit toestel worden weergegeven als die met een van de volgende tekensets is gecodeerd: -Unicode (UTF-8, UTF-16)
• Andere tekensets dan Unicode die in een Windows-omgeving worden gebruikt en op Russisch zijn ingesteld bij de taalinstellingen

LET OP

- Pioneer garandeert geen compatibiliteit met alle USB-opslagapparaten en kan niet verantwoordelijk worden gesteld voor eventueel gegevensverlies op mediaspelers, smartphones of andere apparaten tijdens het gebruik van dit product.

- Laat discs en USB-opslagapparaten niet achter op plaatsen waar de temperatuur hoog kan oplopen.

WMA-bestanden

Bestandsextensie .wma
Bitsnelheid 48 kbps tot	320 kbps (CBR), 48 kbps tot 384 kbps (VBR)
Bemonsteringsfrequentie	32 kHz, 44,1 kHz, 48 kHz
Windows MediaTM Audio Professional, Lossless, Voice/DRM Stream/Stream met video	Niet compatibel

MP3-bestanden

Bestandsextensie .mp3
Bitsnelheid 8 kbps tot 320 kbps (CBR), VBR
Bemonsteringsfrequentie	8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit)
Compatibele ID3-tag-versie	1.0, 1.1, 2.2, 2.3, 2.4 (ID3-tag versie 2.x krijgt prioriteit boven versie 1.x.)
M3u-afspeellijst Niet compatibel
MP3i (MP3 interactive), mp3 PRO	Niet compatibel

WAV-bestanden

- WAV-bestandsindelingen kunnen niet worden gebruikt via MTP.

Bestandsextensie .wav
Kwantisatiebits 8 en 16	(LPCM), 4 (MS ADPCM)
Bemonsteringsfrequentie	16 kHz tot 48 kHz (LPCM), 22,05 kHz en 44,1 kHz (MS ADPCM)

AAC

Compatibele indeling A

AC gecodeerd door iTunes

Bestandsextensie .m4a
Bemonsteringsfrequentie	11,025 kHz tot 48 kHz
Transmissiesnelheid 16	kbps tot 320 kbps, VBR
Apple Lossless Niet compatibel
AAC-bestand gekocht in de iTunes Store (.m4p-bestandsextensie)	Niet compatibel

Disc

- Ongeacht de tijdsduur tussen de songs op de originele opname wordt bij het afspelen van gecomprimeerde audiodiscs een korte pauze tussen de songs ingelast.

Hierarchie afspeelbare mappen	Tot acht niveaus (voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken)
Afspeelbare mappen Maximaal 99
Afspeelbare bestanden	Maximaal 999
Bestandsysteem ISO 96	60 Level 1 en 2, Romeo, Joliet
Afspelen van multisessie-discs	Compatibel
Gegevensoverdracht pakket schrijven	Niet compatibel

USB-apparaat

- Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden op een USB-opslagapparaat met een uitgebreide mappenstructuur.

Hierarchie afspeelbare mappen	Tot acht niveaus (voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken)
Afspeelbare mappen Maximaal 500

Afspeelbare bestanden	Maximaal 15 000
Afspelen van auteursrechtelijk beschemde bestanden	Niet compatibel
Gepartitioneerd USB-apparaat	Alleen de eerste partitie kan worden afgespeeld.

Compatibiliteit met iPod

Alleen de volgende iPod-modellen kunnen met dit toestel gebruikt worden. Ondersteunde versies van de iPod-software worden hieronder genoemd. Oudere versies worden wellicht niet ondersteund.

Gemaakt voor

• iPod touch (1e tot 5e generatie)
  -iPodclassic
  -iPod met video

• iPod nano (1e tot 7e generatie)
  -iPhone5s
  -iPhone5c
  -iPhone5
  -iPhone4s
  -iPhone4
  -iPhone3GS
  -iPhone3G
  -iPhone

• Afhankelijk van de generatie en de versie van de iPod zijn sommige functies mogelijk niet beschikbaar.

• Gebruikers van een iPod met Lightning-aansluiting moeten de Lightning-naar-USB-kabel gebruiken (bij de iPod geleverd).
• Gebruikers van een iPod met Dock Connector moeten CD-IU51 gebruiken. Raadpleeg uw leverancier voor meer informatie.
• Raadpleeg de handleiding van de iPod voor meer informatie over ondersteunde bestandsindelingen.

Pioneer is niet verantwoordelijk voor verlies van gegevens op de iPod, ook niet tijdens het gebruik van dit toestel.

Volgorde van audiobestanden

Voorbeeld van een boomstructuur

Level 1 Level 2 Level 3 Level 4
01 tot 05: Mapnummer
① tot Afspeelvolgorde

De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen. De volgorde van de audiobestanden is afhankelijk van het aangesloten apparaat.
Merk op dat verborgen bestanden op een USB-apparaat niet kunnen worden weergegeven.

Lijst van Russische tekens

D: C	D: C	D: C
A: A	B: B	B: B
Γ: Γ	J: D	E: E, E
+: K	3: 3	H: H, H
K: K	L: L	M: M
H: H	O: O	P: P
P: P	C: C	T: T
y: y	φ: φ	:: X
U: U	Y: Y	W: W, W
:: b	H: bI	b: b
3: 3	H: IO	R: R

D: Display C: Teken

Copyright en handelsmerken

iTunes

Apple en iTunes zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen.

WMA

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc.

iPod & iPhone

iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen.

Lightning is een handelsmerk van Apple Inc.

"Gemaakt voor iPod" en "Gemaakt voor iPhone" wil zeggen dat een elektronische accessoire speciaal ontwikkeld is voor verbinding met respectievelijk een iPod of iPhone en door de maker gewaarborgd is als conform de Apple werkingsnormen. Apple is niet verantwoordelijk voor de werking van dit apparaat en voor het voldoen aan de veiligheidsnormen en wettelijke normen. Houd er rekening mee dat het gebruik van dit accessoire met iPod of iPhone invloed kan hebben op de draadloze prestatie.

Android™

Android is een handelsmerk van Google Inc.

MIXTRAX

MIXTRAX is een handelsmerk van de PIONEER CORPORATION.

Technische gegevens

Algemeen

Spanningsbron: 14,4 V gelijkstroom (10,8 V tot 15,1 V toelaatbaar)

Aardingsysteem: negatief

Maximaal stroomverbruik: 10,0 A

Afmetingen (B × H × D):

DIN

Chassis: 178 mm × 50 mm × 165 mm

Voorkant: 188 mm × 58 mm × 17 mm

D

Chassis: 178 mm × 50 mm × 165 mm

Voorkant: 170 mm × 46 mm × 17 mm

Gewicht: 1 kg

Audio

Maximaal uitgangsvermogen:

50 W × 4

70 W × 1/2 Ω (voor de subwoofer)

Doorlopend uitgangsvermogen:

22 W × 4 (50 Hz tot 15 000 Hz, 5%

THD, 4-Ω-belasting, beide kanalen

Belastingsimpedantie: 4 Ω (4 Ω tot 8 Ω

toegestaan)

Preout maximaal uitgangsniveau: 2,0 V

Contouren loudness: +10 dB (100 Hz),

+6,5 dB (10 kHz) (volume: -30 dB)

Equalizer (grafische equalizer met 5

banden):

Frequentie: 80 Hz/250 Hz/800 Hz/

2,5 kHz/8 kHz

Bereik equalizer: ±12 dB (in stappen

van 2 dB)

Subwoofer (mono):

Frequentie: 50 Hz/63 Hz/80 Hz/

100 Hz/125 Hz/160 Hz/200 Hz

Bruikbare discs: Compact Discs

Signaal-ruisverhouding: 94 dB (1 kHz) (IEC-

A-netwerk)

Aantal kanalen: 2 (stereo)

MP3-decoderingsformaat: MPEG-1 & 2

Audio Layer 3

WMA-decoderingsformaat: Versie 7, 7.1, 8,

9, 10, 11, 12 (2-kanaalsaudio)

(alleen iTunes-gecodeerd) (versie 10.6

en vroeger)

WAV-signaalformaat: Lineaire PCM & MS

ADPCM (niet-gecomprimeerd)

USB

USB-standaardspecificatie: USB 2.0

volledige snelheid

Maximaal stroomverbruik: 1 A

USB-klasse: MSC (Mass Storage Class)

Bestandsysteem: FAT12, FAT16, FAT32

MP3-decoderingsformaat: MPEG-1 & 2 Audio Layer 3

WMA-decoderingsformaat: Versie 7, 7.1, 8,

9, 10, 11, 12 (2-kanaalsaudio)

(alleen iTunes-gecodeerd) (versie 10.6

en vroeger)

WAV-signaalformaat: Lineaire PCM & MS

ADPCM (niet-gecomprimeerd)

FM-tuner

Frequentiebereik: 87,5 MHz tot 108,0 MHz

Bruikbare gevoeligheid: 11 dBf (1,0 μV/

75 Ω, mono, S/R: 30 dB)

Signaal-ruisverhouding: 72 dB (IEC-A

netwerk)

MW-tuner

Frequentiebereik: 531 kHz tot 1 602 kHz

Bruikbare gevoeligheid: 25 μV (S/R: 20 dB)

Signaal-ruisverhouding: 62 dB (IEC-A-

netwerk)

LW-tuner

Frequentiebereik: 153 kHz tot 281 kHz

Bruikbare gevoeligheid: 28 μV (S/R: 20 dB)

Signaal-ruisverhouding: 62 dB (IEC-A-

netwerk)

DAB-tuner

Frequentiebereik (band III): 174,928 MHz

tot 239,200 MHz (5 A tot 13 F)

Frequentiebereik (L-band): 1 452,960 MHz

tot 1 490,624 MHz (LA tot LW)

Bruikbare gevoeligheid (band III):

-100 dBm

Bruikbare gevoeligheid (L-band):

-100 dBm

Signaal-ruisverhouding: 85 dB

OPMERKING

Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Содержание
