РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ARC 23531 WHIRLPOOL

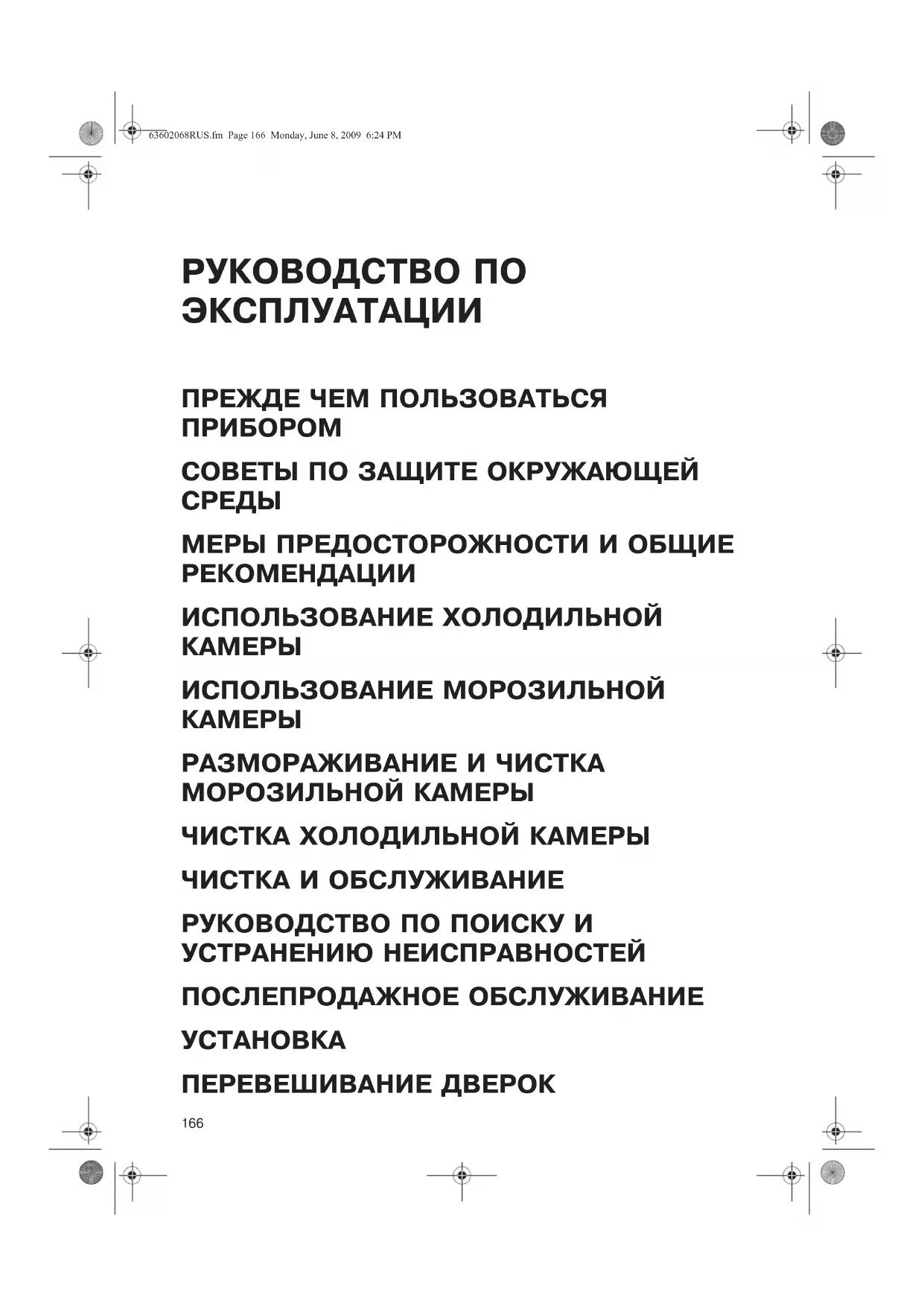

РУССКИЙ Инструкции по эксплуатации Страница 166

ПРЕЖДЕ ЧЕМ ПОЛЬЗОВАТЬСЯ

СОВЕТЫ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ

МЕРЫ ПРЕДОСТОРОЖНОСТИ И ОБЩИЕ

ИСПОЛЬЗОВАНИЕ ХОЛОДИЛЬНОЙ

ИСПОЛЬЗОВАНИЕ МОРОЗИЛЬНОЙ

РАЗМОРАЖИВАНИЕ И ЧИСТКА

ЧИСТКА ХОЛОДИЛЬНОЙ КАМЕРЫ

ЧИСТКА И ОБСЛУЖИВАНИЕ

РУКОВОДСТВО ПО ПОИСКУ И

УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

ПЕРЕВЕШИВАНИЕ ДВЕРОК

63602068RUS.fm Page 166 Monday, June 8, 2009 6:24 PM167

ПРЕЖДЕ ЧЕМ ПОЛЬЗОВАТЬСЯ

СОВЕТЫ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ

• Приобретенный вами прибор предназначен

для использования в быту, а также в

" в магазинах, офисах и иных местах

работы в помещениях, используемых под

" в кухнях на фермах,

" в отелях, мотелях, резиденциях и

гостиницах типа B&B для пользования

этим прибором отдельными клиентами.

Для оптимального использования прибора

рекомендуем Вам внимательно прочитать

инструкции по эксплуатации, в которых Вы

найдете описание холодильника и полезные

советы. Сохраните данное руководство для

последующего использования.

1.После снятия упаковки с прибора

удостоверьтесь, что он не поврежден и что

дверца плотно закрывается. О любом

повреждении следует сообщить в магазин,

где Вы приобрели холодильник, в течение 24

часов после его поставки.

2.Подождите не менее двух часов до включения

прибора для того, чтобы восстановилась

эффективность работы системы охлаждения.

3.Проследите, чтобы установка и электрическое

подключение прибора были выполнены

квалифицированным техническим

специалистом в соответствии с инструкциями

производителя и действующими местными

нормами безопасности.

4.Прежде чем пользоваться прибором,

выполните внутри него уборку.

Для упаковки прибора используется материал,

допускающий 100% ную вторичную

переработку, о чем свидетельствует

нанесенный на него соответствующий символ.

Удаление материала должно осуществляться в

соответствии с действующими местными

нормами. Упаковочный материал

(целлофановые пакеты, элементы из

полистирола и т.п.) является потенциальным

источником опасности для детей и должен

храниться в недоступном для них месте.

Прибор изготовлен из материалов,

допускающих повторное использование.

Данный прибор имеет маркировку в

соответствии с Европейской директивой

2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE Утилизация электрического и

электронного оборудования).Обеспечивая

надлежащую утилизацию изделия,

потребитель способствует предотвращению

возможного негативного воздействия на

окружающую среду и здоровье людей.

Символ имеющийся на изделии или в

сопроводительной документации, указывает на

то, что данное изделие не может удаляться в

отходы как бытовой мусор, а должно быть

доставлено в соответствующий пункт сбора и

переработки электрического и электронного

При сдаче прибора на слом приведите его в

нерабочее состояние, срезав электрический

кабель питания и сняв дверцы и полки так,

чтобы дети не могли попасть внутрь прибора.

При сдаче холодильника на слом

придерживайтесь соответствующих местных

правил и сдавайте его в специальные центры

по переработке отходов, не оставляя прибор

без присмотра даже на несколько дней, так как

он является источником потенциальной

опасности для детей. Более подробную

информацию о том, как следует обращаться с

прибором, а также о его сдаче и переработке

можно получить в соответствующем местном

учреждении, службе сбора бытового мусора

или в магазине, в котором было приобретено

Настоящий прибор не заполнен CFC. В

охлаждающем контуре используется фреон

R134а (HFC) или R600a (HC), см. паспортную

табличку внутри прибора.

Для приборов с изобутаном (R600a): изобутан

это природный газ, не оказывающий

воздействия на окружающую среду, но

являющийся горючим. В связи с этим

необходимо проверять трубопроводы системы

охлаждения на отсутствие повреждений.

В данном приборе может содержаться

парниковые газы"фторуглероды, трактуемые в

Киотском Протоколе; хладагент содержится в

герметичном замкнутом контуре системы.

Хладагент R134a: Классифицирован как газ,

имеющий потенциал влияния на глобальное

потепление GWP, равный 1300.

Заявление о соответствии

Данный прибор предназначен для хранения

продуктов питания и изготовлен в

соответствии с правилами (EC) N. 1935/2004.

Данное изделие разработано, изготовлено и

реализовано в соответствии с:

• нормы безопасности Директивы “Низкое

напряжение” 2006/95/CE (которая заменяет

Директиву 73/23/CEE с ее последующими

• с правилами защиты, предусмотренными

Директивой “ЭМС” 2004/108/CE.

Электрическая защита прибора гарантирована

только в том случае, если прибор правильно

подключен к эффективно действующему

заземляющему устройству в соответствии с

законодательными нормами.

63602068RUS.fm Page 167 Monday, June 8, 2009 6:24 PM168

МЕРЫ ПРЕДОСТОРОЖНОСТИ И ОБЩИЕ

• Перемещение и установка прибора должны

выполняться не менее чем двумя лицами.

• Будьте внимательны при перемещениях

прибора, чтобы не повредить полы

• В процессе установки следите за тем,

чтобы не повредить холодильником

• Проследите за тем, чтобы прибор не

находился вблизи от источников тепла.

• Для обеспечения должной вентиляции

оставляйте свободное пространство по

обеим сторонам прибора и над ним или же

следуйте инструкциям по эксплуатации.

• Следите за тем, чтобы вентиляционные

отверстия прибора оставались

• Следите за целостностью трубопроводов

контура циркуляции хладагента.

• Устанавливайте, выровняв по горизонтали,

холодильник на полу, способном

выдерживать вес прибора, выбрав при

этом пространство, соответствующее его

размеру и назначению.

• Устанавливайте прибор в сухом и хорошо

вентилируемом помещении. Прибор

предназначен для эксплуатации в среде,

температура которой не превышает

определенных пределов, которые

определяются по климатическому классу

прибору, указанному на паспортной

табличке: прибор может работать

ненадлежащим образом в случае, если он

длительное время находился при

температуре, выходящей за пределы

установленных интервалов.

• Удостоверьтесь, что данные по

напряжению на табличке с паспортными

данными соответствуют напряжению в

• Не пользуйтесь переходниками на одно

или несколько гнезд или удлинителями.

• Для подключения к сети водоснабжения

следует использовать трубу, поставляемую

в комплекте с новым изделием; нельзя

использовать трубу прибора, которым вы

пользовались до этого.

• Изменения в конструкции кабеля питания

или его замена могут выполняться только

квалифицированным специалистом или

персоналом сервисного центра.

• Отключение от электрической сети

осуществляется отсоединением вилки от

розетки или при помощи двухполюсного

сетевого выключателя, устанавливаемого

• Запрещается помещать внутрь прибора

баллоны с аэрозолем или емкости,

содержащие горючие или

воспламеняющиеся вещества.

• Не храните бензин, горючие жидкости

или огнеопасные вещества вблизи от

холодильника или любого другого

электробытового прибора. Выделяемые

ими пары могут стать причиной пожара

• Нельзя пользоваться никакими

механическими, электрическими или

химическими приспособлениями для

ускорения процесса оттаивания кроме

тех, которые рекомендованы

производителем прибора.

• Нельзя пользоваться или помещать

электроприборы внутрь отделений, если

они отличаются от тех, которые

рекомендованы производителем.

• Данный прибор не предназначен для

использования детьми или лицами со

сниженными физическими, сенсорными или

умственными возможностями, а также

лицами, не имеющими соответствующего

опыта и знаний, без надзора или

предварительного обучения пользованию

им лицом, отвечающим за их безопасность.

• Во избежание опасности удушья и

застревания внутри прибора не позволяйте

детям играть или прятаться в нем.

• Не допускайте попадания в желудок

жидкого содержимого (нетоксичного)

аккумуляторов холода, если таковые

имеются (в некоторых моделях).

• Не ешьте кубики льда и мороженое типа

эскимо сразу после того, как они вынуты

из морозильника, так как они могут

вызвать ожоги от холода.

• Перед выполнением какихлибо операций

по обслуживанию или уборке выньте

вилку из розетки или отключите питание в

• Все приборы, в которых предусмотрены

льдогенераторы и дозаторы воды,

должны быть подсоединены к системе

водоснабжения, в которой подается

только питьевая вода (при давлении в

сети водоснабжения 0,17 – 0,81 MPa (1,7

" 8,1 бар)). В льдогенераторы и/или

дозаторы воды, не соединенные

напрямую с сетью водоснабжения,

следует наливать только питьевую воду.

• Используйте холодильную камеру только

для хранения свежих продуктов, а

морозильную камеру только для хранения

замороженных и замораживания свежих

продуктов, а также для получения кубиков

• Не ставьте в морозильную камеру

стеклянные емкости с жидкостью, так как

Изготовитель снимает с себя любую

ответственность в случае несоблюдения

приведенных выше указаний и мер

ИСПОЛЬЗОВАНИЕ ХОЛОДИЛЬНОЙ

Данный прибор представляет собой холодильник с

морозильной камерой класса звезд

Размораживание холодильной камеры происходит

полностью автоматически.

Ввод холодильника в эксплуатацию

Вставьте вилку сетевого шнура в розетку.

Термостат позволяет регулировать температуру обеих

камер: холодильной и морозильной.

Регулировка температуры камер:

1. Для обеспечения правильной работы прибора и

наилучших условий хранения продуктов

рекомендуется выполнять регулировку

термостата в соответствии с указаниями в

прилагаемой спецификации изделия.

2. Если Вы хотите изменить температуру в холодильной

камере переведите ручку термостата:

• на меньшие значения или MIN, для того, чтобы

температура внутри камеры была МЕНЕЕ

• на более высокие значения или MAX, для того,

чтобы температура была БОЛЕЕ НИЗКОЙ.

Термостат в положении 0: функции прибора и

освещение отключены.

3. Нажмите соответствующий выключатель (Рис. G) для

включения устройства, предотвращающего

образование конденсата.

Температура окружающего воздуха, количество

открываний двери и положение прибора могут влиять на

температуру внутри холодильника. Положение ручки

термостата следует подбирать с учетом вышеуказанных

Хранение продуктов в холодильной камере

Положите продукты, как это показано на соседнем

F. Масло, молочные продукты, сыры

• Пространство между полками и задней стенкой

холодильной камеры должно оставаться свободным,

чтобы не мешать циркуляции воздуха.

• Не кладите продукты так, чтобы они касались задней

стенки холодильной камеры.

• Не ставьте горячие блюда в холодильную и

• Храните жидкости в закрытых емкостях.

• При хранении овощей с высоким содержанием влаги

в контейнере для фруктов и овощей может

скапливаться конденсат: это не препятствует

правильной работе прибора.

ИСПОЛЬЗОВАНИЕ МОРОЗИЛЬНОЙ

Данный холодильник снабжен морозильной

камерой класса звезд.

В ней можно хранить замороженные продукты в

течение времени, указанного на упаковке.

Морозильная камера позволяет также

замораживать свежие продукты. Для этого

положите их на верхнюю решетку. Замороженные

продукты кладутся в самый низ камеры с тем, чтобы

они не касались продуктов, находящихся в процессе

Количество свежих продуктов, которое можно

заморозить в течение 24 часов, указано на табличке

с паспортными данными.

Заверните и запечатайте свежие продукты,

предназначенные для замораживания в:

• фольгу, прозрачную пленку, непромокаемые

пластиковые пакеты, полиэтиленовые емкости с

крышкой, специальные емкости, пригодные для

заморозки продуктов.

• В морозильной камере поддерживается

температура, необходимая для хранения продуктов,

даже в случае прерывания подачи электроэнергии. В

этом случае рекомендуется не открывать дверцу

Для определения допустимых сроков хранения

свежих и замороженных продуктов обратитесь к

таблице, приведенной рядом.

При покупке замороженных продуктов убедитесь, что:

• Упаковка или пакет не повреждены, так как это может

вызвать порчу продукта. Если пакет вздут, или на нем

видны влажные пятна, это может означать, что он

хранился не в оптимальных условиях, и что уже мог

начаться процесс размораживания.

• Покупайте замороженные продукты в последнюю

очередь и для их перевозки используйте сумки с

• Сразу по возвращении домой положите

замороженные продукты в морозильную камеру.

• Не подвергайте частично размороженные продукты

повторному замораживанию, а используйте их в

• Избегайте или сведите к минимуму перепады

температуры. Учитывайте дату окончания срока

хранения, указанную на упаковке.

• Всегда придерживайтесь указаний по хранению

замороженных продуктов, приведенных на их

Выработка кубиков льда

• Заполните ванночку для льда на 3/4 водой и

поставьте ее на дно морозильной камеры.

Если ванночка примерзла ко дну морозильной

камеры, не используйте для ее отделения

заостренные или режущие предметы.

РАЗМОРАЖИВАНИЕ И ЧИСТКА

ЧИСТКА ХОЛОДИЛЬНОЙ КАМЕРЫ

Рекомендуется размораживать морозильную

камеру 1 или 2 раза в год или же тогда, когда

толщина изморози на стенках достигнет 3 mm.

Советуем производить размораживание при

минимальном запасе продуктов.

1. Откройте дверцу и выньте все продукты,

заверните их в газетную бумагу и положите

плотно друг к другу в прохладном месте или в

2. Отключите холодильник от электросети.

3. Оставьте дверцу открытой для обеспечения

таяния льда, накопившегося на стенках камеры.

4. Удалите талую воду со дна камеры.

5. Почистите внутреннюю часть морозильной

камеры губкой, смоченной в теплой воде и/или в

нейтральном моющем растворе.

Не пользуйтесь абразивными средствами.

6. После этого сполосните водой и тщательно

Примечание: Для предупреждения

невосстанавливаемых повреждений камеры не

пользуйтесь заостренными или режущими

предметами для удаления льда и не нагревайте

камеру искусственным образом.

Периодически выполняйте чистку холодильной

Размораживание холодильной камеры

происходит полностью автоматически.

Периодическое образование капель воды на

внутренней задней стенке холодильной камеры

указывает на этап автоматического

Талая вода автоматически стекает в сливное

отверстие и собирается в емкости, где она

Перед выполнением каких"либо операций по

обслуживанию или чистке прибора выньте вилку из

розетки или выключите электрическое питание.

• Выполняйте чистку губкой, смоченной в теплой

воде и/или в нейтральном моющем растворе.

• Вымойте камеру и вытрите ее мягкой тряпкой.

Не пользуйтесь абразивными веществами.

63602068RUS.fm Page 171 Monday, June 8, 2009 6:24 PM172

ЧИСТКА И ОБСЛУЖИВАНИЕ

РУКОВОДСТВО ПО ПОИСКУ И

УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

1. Прибор не работает.

• Есть ли напряжение в сети?

• Правильно ли включена вилка прибора в

• Включен ли сетевой двухполюсный

• Не перегорел ли предохранитель?

• Не поврежден ли сетевой шнур?

• Не находится ли термостат в

2. Температура внутри камер

недостаточно низкая.

• Хорошо ли закрыта дверца?

• Не установлен ли прибор вблизи

• Находится ли термостат в правильном

• Не затруднена ли циркуляция воздуха

через вентиляционные решетки?

3. Температура внутри холодильника

• Находится ли термостат в правильном

4. На дне холодильной камеры

• Не засорен ли слив талой воды?

5. Не работает внутреннее освещение.

Сначала проверьте пункт 1, а затем:

• Отключите прибор от электросети.

Чтобы получить доступ к лампочке,

обратитесь к инструкциям и рисунку на

прилагаемой схеме изделия.

• Проверьте лампочку и замените ее, если

нужно, на новую. Мощность лампочки не

должна превышать 15 Вт.

6. Образование избыточного

количества льда в морозильной

• Хорошо ли закрыта дверца?

• Не мешают ли продукты правильному

• Если передняя часть прибора

нагревается, это не является

дефектом; данное явление

предупреждает образование

• Звуки бульканья и шипенья в

холодильном контуре следует

считать нормальным явлением.

Встраиваемые холодильники

• Периодически выполняйте чистку

вентиляционных решеток пылесосом или щеткой

• Протирайте холодильник снаружи мягкой

Меры в случае продолжительного

1. Достаньте продукты из холодильной и

2. Отключите прибор от электросети.

3. Разморозьте морозильную камеру, вымойте и

4. Оставьте дверцы открытыми во избежание

появления неприятного запаха.

63602068RUS.fm Page 172 Monday, June 8, 2009 6:24 PM173

Прежде чем обращаться в сервисный

1. Попробуйте устранить неполадки

самостоятельно (см. раздел

“Руководство по поиску и устранению

2. Вновь включите прибор, чтобы

проверить, устранена ли неисправность.

При отрицательном результате опять

отключите прибор и повторите

3. Если неисправность остается,

обратитесь в сервисный центр.

• сервисный номер (номер, следующий

после слова SERVICE на паспортной

табличке, находящейся внутри прибора),

• ваш номер телефона и код города.

Примечание: Сторона навески дверей

прибора может быть изменена, эта

операция выполняется сервисным

центром и не включается в гарантийные

• Устанавливайте прибор вдали от

• Устанавливайте прибор в сухом, хорошо

проветриваемом помещении.

• Не закрывайте никакими предметами

необходимое для вентиляции

пространство сверху и снизу.

• Вымойте холодильник изнутри (см.

раздел “Чистка холодильной камеры”).

Подключение холодильника к

• Подключение к электрической сети

должно выполняться в соответствии

• Данные по напряжению питания и

потребляемой мощности указаны на

табличке, расположенной рядом с

ящиком для фруктов и овощей.

Для отдельно стоящих

холодильников (не встраиваемых)

• Для оптимальной работы прибора

оставьте над ним не менее 5 cm

свободного пространства и разместите

остальную кухонную мебель так, чтобы

обеспечить достаточно места для

• Установите прибор строго

горизонтально, регулируя, если

требуется, передние ножки.

• Заземление холодильника является

обязательным требованием

законодательства. Производитель

снимает с себя всякую

ответственность за травмы людей,

животных или материальный ущерб,

которые могут возникнуть в

результате несоблюдения

• Если вилка и розетка не соответствуют

друг другу, то замените розетку. Замена

должна быть выполнена

квалифицированным электриком.

• Не пользуйтесь удлинителями или

переходниками"разветвителями.

Отключение от электрической

• Отключение прибора от электрической

сети должно осуществляться

выниманием вилки сетевого шнура из

розетки или при помощи двухполюсного

размыкателя, устанавливаемого в

электрической цепи перед розеткой.

63602068RUS.fm Page 173 Monday, June 8, 2009 6:24 PM174

ПЕРЕВЕШИВАНИЕ ДВЕРОК

Дверцы Вашего холодильника"морозильника можно

перевесить на другую сторону.

• Убедитесь в том, что обе камеры отключены от

сети электропитания и что из них убраны

• Мы рекомендуем, чтобы операцию по

перевешиванию дверцы выполняли два человека.

Необходимые инструменты

• Крестовая отвертка

• Гаечный ключ на 8 mm и на 10 mm.

Наклоните холодильник"морозильник назад, чтобы

получить доступ к его дну. Не наклоняйте

холодильник под углом свыше 45 градусов и

подложите под него пенопласт из упаковки или

другой подобный материал во избежание

повреждений трубок холодильного контура,

расположенных с его задней стороны.

Снимите два винта с задней стороны холодильника"

Поднимите верхнюю крышку холодильника/

С помощью гаечного ключа на 8 mm снимите 3 болта

крепления петли. Снимите три болта с

противоположной стороны.

Снимите держатель и пластиковую накладку.

Снимите палец держателя.

Установите его на противоположную сторону

холодильника"морозильника.

Приподнимите верхнюю дверцу с держателя

центральной петли и снимите ее со шкафа. Снимите

стопорной винт с верхней стороны холодильника и

установите его на противоположную сторону.

С помощью гаечного ключа на 8 mm снимите

Будьте осторожны, чтобы не повредить белую

прокладку. Отложите петлю в сторону.

Приподнимите дверцу с нижнего держателя.

Снимите накладки с центральной части

холодильника и установите их на противоположную

сторону. Снимите накладки с дверок и установите

втулки петель на противоположную сторону.

63602068RUS.fm Page 174 Monday, June 8, 2009 6:24 PM175

Открутите и снимите выравнивающие ножки.

С помощью гаечного ключа на 8 mm снимите нижний

держатель. Снимите палец; используйте ключ на

10 mm, чтобы отвинтить гайку, и плоскую отвертку,

чтобы снять палец. Для того, чтобы полностью снять

палец, может потребоваться подтолкнуть его снизу.

Снимите винт с основания и установите его на

противоположную сторону.

Снимите накладки с неиспользуемой стороны

холодильника"морозильника и установите их на

отверстия, в которых ранее стояли держатели.

Действуя в обратном порядке, установите дверцы и

При установке ножек проследите, чтобы большая

ножка была установлена на той стороне, на которой

Перед тем, как окончательно затягивать нижнюю

петлю, убедитесь, что обе дверцы выровнены по

горизонтали и вертикали и что прокладки плотно

прилегают к стенкам со всех сторон.

63602068RUS.fm Page 175 Monday, June 8, 2009 6:24 PM176

ИНСТРУКЦИЯ ЗА УПОТРЕБА

КАК ФУНКЦИОНИРА ОТДЕЛЕНИЕТО НА

КАК ФУНКЦИОНИРА ОТДЕЛЕНИЕТО НА

ОБЕЗСКРЕЖАВАНЕ И ПОЧИСТВАНЕ НА

ОТДЕЛЕНИЕТО НА ФРИЗЕРА

КАК СЕ ПОЧИСТВА ОТДЕЛЕНИЕТО НА

помещения, магазини и/или

" в хотели, мотели, резиденции,

1.След като сте разопаковали уреда,

температурен интервал.

• Не яжте кубчета лед или близалки

питейна вода (при налягане на

КАК ФУНКЦИОНИРА ОТДЕЛЕНИЕТО НА

ПОUНИСКА температура.

КАК ФУНКЦИОНИРА ОТДЕЛЕНИЕТО НА

• алуминиево фолио, прозрачно фолио, непромокаеми

• Избягвайте или намалявайте до минимум

ОБЕЗСКРЕЖАВАНЕ И ПОЧИСТВАНЕ НА

ОТДЕЛЕНИЕТО НА ФРИЗЕРА

КАК СЕ ПОЧИСТВА ОТДЕЛЕНИЕТО НА

като при необходимост регулирате

монтирайте в отворите, оставени от опорите.
