MODE D'EMPLOI ARC 23531 WHIRLPOOL

" в кухнях на фермах,

SN От 10 до 32 От 50 до 90

N От 16 до 32 От 61 до 90

ST От 16 до 38 От 61 до 100

T От 16 до 43 От 61 до 110

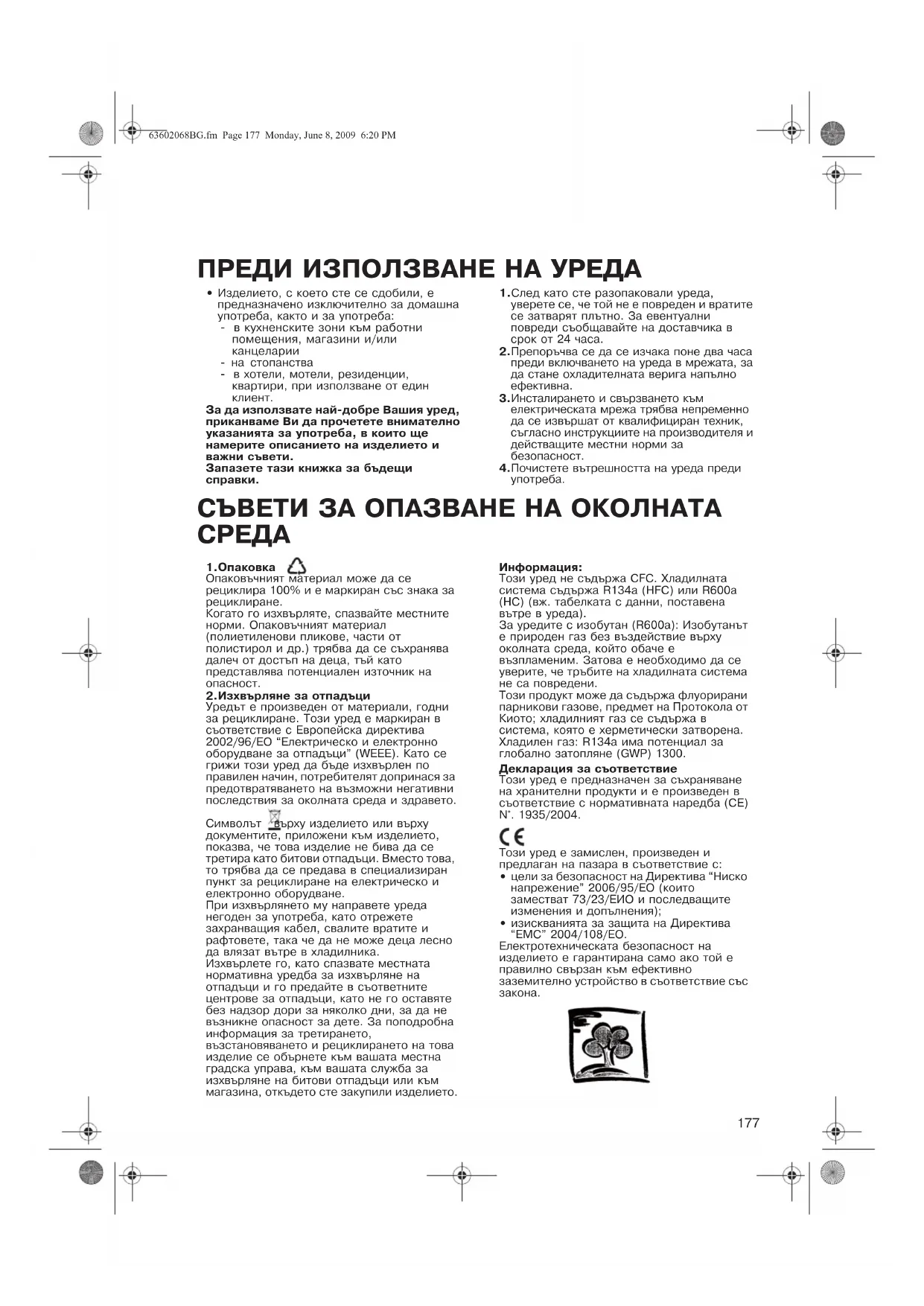

• Изделието, с което сте се сдобили, е

предназначено изключително за домашна

употреба, както и за употреба:

" в кухненските зони към работни

квартири, при използване от един

За да използвате найUдобре Вашия уред,

приканваме Ви да прочетете внимателно

указанията за употреба, в които ще

намерите описанието на изделието и

Запазете тази книжка за бъдещи

1.След като сте разопаковали уреда,

уверете се, че той не е повреден и вратите

се затварят плътно. За евентуални

повреди съобщавайте на доставчика в

2.Препоръчва се да се изчака поне два часа

преди включването на уреда в мрежата, за

да стане охладителната верига напълно

3.Инсталирането и свързването към

електрическата мрежа трябва непременно

да се извършат от квалифициран техник,

съгласно инструкциите на производителя и

действащите местни норми за

4.Почистете вътрешността на уреда преди

Опаковъчният материал може да се

рециклира 100% и е маркиран със знака за

Когато го изхвърляте, спазвайте местните

норми. Опаковъчният материал

(полиетиленови пликове, части от

полистирол и др.) трябва да се съхранява

далеч от достъп на деца, тъй като

представлява потенциален източник на

2.Изхвърляне за отпадъци

Уредът е произведен от материали, годни

за рециклиране. Този уред е маркиран в

съответствие с Европейска директива

2002/96/ЕО “Електрическо и електронно

оборудване за отпадъци” (WEEE). Като се

грижи този уред да бъде изхвърлен по

правилен начин, потребителят допринася за

предотвратяването на възможни негативни

последствия за околната среда и здравето.

Символът върху изделието или върху

документите, приложени към изделието,

показва, че това изделие не бива да се

третира като битови отпадъци. Вместо това,

то трябва да се предава в специализиран

пункт за рециклиране на електрическо и

електронно оборудване.

При изхвърлянето му направете уреда

негоден за употреба, като отрежете

захранващия кабел, свалите вратите и

рафтовете, така че да не може деца лесно

да влязат вътре в хладилника.

Изхвърлете го, като спазвате местната

нормативна уредба за изхвърляне на

отпадъци и го предайте в съответните

центрове за отпадъци, като не го оставяте

без надзор дори за няколко дни, за да не

възникне опасност за дете. За поподробна

информация за третирането,

възстановяването и рециклирането на това

изделие се обърнете към вашата местна

градска управа, към вашата служба за

изхвърляне на битови отпадъци или към

магазина, откъдето сте закупили изделието.

Този уред не съдържа CFC. Хладилната

система съдържа R134a (HFC) или R600a

(HC) (вж. табелката с данни, поставена

За уредите с изобутан (R600a): Изобутанът

е природен газ без въздействие върху

околната среда, който обаче е

възпламеним. Затова е необходимо да се

уверите, че тръбите на хладилната система

Този продукт може да съдържа флуорирани

парникови газове, предмет на Протокола от

Киото; хладилният газ се съдържа в

система, която е херметически затворена.

Хладилен газ: R134a има потенциал за

глобално затопляне (GWP) 1300.

Декларация за съответствие

Този уред е предназначен за съхраняване

на хранителни продукти и е произведен в

съответствие с нормативната наредба (CE)

Този уред е замислен, произведен и

предлаган на пазара в съответствие с:

• цели за безопасност на Директива “Ниско

напрежение” 2006/95/ЕО (които

заместват 73/23/ЕИО и последващите

изменения и допълнения);

• изискванията за защита на Директива

Електротехническата безопасност на

изделието е гарантирана само ако той е

правилно свързан към ефективно

заземително устройство в съответствие със

• Преместването а разполагането на уреда

трябва да се извършва от двама души или

• При преместване внимавайте да не

повредите подовата настилка (напр.

• По време на инсталирането внимавайте

уредът да не повреди захранващия кабел.

• Внимавайте уредът да не е разположен

близо до източник на топлина.

• За да се осигури правилна вентилация,

оставете място от двете страни и над

• Поддържайте свободни от пречки

вентилационните отвори на корпуса на

• Внимавайте да не повредите тръбите на

хладилната система на хладилника.

• Инсталирайте и нивелирайте уреда върху

подова настилка, която е в състояние да

издържи теглото му, и в помещение,

подходящо за размерите и употребата

• Разположете уреда на сухо и добре

проветрено място. Уредът е

предназначен за работа в условия, при

които температурата се движи в следните

интервали, като функционирането му

съответства на класа, посочен на

табелката с данни: уредът може да не

функционира правилно, ако се остави да

действа дълго време при температура,

която е над или под предвидения

температурен интервал.

• Проверете дали напрежението на

табелката с данни отговаря на

напрежението в жилището ви.

• Не използвайте адаптери, удължители

• За свързване към водопроводната мрежа

използвайте приложената тръба към

новия уред, а не използвайте тръбата,

останала от предишния уред.

• Захранващият кабел може да се поправя

или сменя само от упълномощено лице

или от Сервиза за поддръжка.

• Изключването на уреда от електрическата

мрежа става или чрез изваждане на

щепсела от контакта, или чрез

двуполюсен прекъсвач, разположен над

• В уреда не трябва да се поставят

контейнери със спрей под налягане и

съдове, които съдържат гориво или

запалителни вещества.

• Не съхранявайте и не използвайте бензин

или други запалителни течности и газове

в близост до уреда и други

електродомакински уреди. Парите, които

се отделят, може да предизвикат пожар

• Не използвайте механични, електрически

или химически средства за ускоряване на

процеса на обезскрежаване, с

изключение на препоръчваните от

• Не използвайте и не поставяйте

електроуреди във вътрешността на

отделенията на уреда, ако те не са от тип,

изрично препоръчван от производителя.

• Този уред не е предназначен за употреба

от лица (включително деца) с намалени

физически, сетивни или умствени

способности или без опит и познания за

уреда, ако не са инструктирани или

контролирани по време на използването

на уреда от лице, отговорно за тяхната

• За да се избегне риск от затваряне и

задушаване на деца във вътрешността на

уреда, не им позволявайте да играят или

да се крият в уреда.

• Не поглъщайте течността (атоксична),

съдържаща се в охлаждащите пакетчета,

ако има такива (при някои модели).

• Не яжте кубчета лед или близалки

веднага след изваждането им от

фризера, защото може да предизвикат

“студени изгаряния”.

• Преди да извършите каквато и да било

операция по обслужване и почистване,

извадете щепсела от контакта или

изключете общото захранване.

• Всички уреди, снабдени с устройства за

получаване на лед и дозатори на вода,

трябва да се свържат с водопроводна

мрежа, по която тече изключително

питейна вода (при налягане на

водопроводната мрежа между 0,17 и 0,81

MPa (1,7 и 8,1 бара). Устройствата за

получаване на лед и/или вода, които не са

директно свързани с водопровода, трябва

да бъдат напълвани единствено с питейна

• Използвайте отделението на хладилника

само за съхраняване на пресни продукти,

а отделението на фризера само за

съхраняване на замразени продукти,

замразяване на пресни продукти и

получаване на кубчета лед.

• Не поставяйте в отделението на фризера

стъклени съдове с течност, защото може

Производителят не носи никаква

отговорност, ако не бъдат спазвани

предпазните мерки, указани погоре.

SN От 10 до 32 От 50 до 90

N От 16 до 32 От 61 до 90

ST От 16 до 38 От 61 до 100

T От 16 до 43 От 61 до 110

КАК ФУНКЦИОНИРА ОТДЕЛЕНИЕТО НА

Този уред представлява хладилник с отделение на

Обезскрежаването на отделението на хладилника е

напълно автоматично.

Включване на хладилника

Включете щепсела в контакта.

Термостатът позволява регулиране на температурата и в

двете отделения: на хладилника и фризера.

Как се регулира температурата на отделенията:

1. За правилно функциониране и за по"добро

съхраняване на храни, ви препоръчваме да

регулирате термостата в съответствие с

указанията, дадени в приложената карта на

2. Ако трябва да регулирате температурата в

отделението на хладилника, завъртете копчето за

регулиране на термостата:

• на поUниски стойности/MIN, ако искате

вътрешната температура в отделението да е

• на поUвисоки стойности/MAX, за да постигнете

ПОUНИСКА температура.

0: функциите на уреда и осветлението се

3. Натиснете съответния превключвател (фиг. G), за да

включите устройството против кондензация.

Температурата на околния въздух, честотата на отваряне

на вратата и положението на уреда може да окажат

въздействие върху вътрешните температури на

хладилника. Положенията на термостата трябва да се

променят в съответствие с тези фактори.

Как се съхраняват хранителни продукти в

отделението на хладилника

Зареждайте продуктите както е илюстрирано на

C. Плодове и зеленчуци

• Разстоянието между рафтовете и задната стена на

хладилника осигурява свободна циркулация на

• Не поставяйте продуктите в пряко съприкосновение

със задната стена на отделението на хладилника.

• Не поставяйте в отделенията още топли храни.

• Съхранявайте течностите в затворени съдове.

• Съхраняването на зеленчуци, съдържащи много вода,

може да предизвика образуването на кондензация в

долното чекмедже: това не пречи на правилното

функциониране на уреда.

Отделението на фризера е с звезди.

Това ви позволява да съхранявате замразени храни

за период, указан на опаковката им. Освен това,

може да замразявате пресни храни върху

решетката, на поUвисоко ниво, като премествате

вече замразените храни в поUдолните чекмеджета,

така че да не влизат в съприкосновение с храни,

които още не са замръзнали.

Количеството на пресните храни, което може да се

замразява в продължение на 24 часа, е показано на

Увивайте и затваряйте пресните храни за

• алуминиево фолио, прозрачно фолио, непромокаеми

пластмасови опаковки, полиетиленови съдове с

капак, съдове за замразяване, при условие че са

предназначени за замразяване на храни.

• Отделението на фризера е в състояние да поддържа

температура, подходяща за съхраняване на храни,

дори и в случай на спиране на електрическия ток.

Препоръчително е през това време да се избягва

отварянето на вратата на отделението.

За месеците на съхранение на замразени пресни

храни се придържайте към таблицата, посочена тук.

Когато купувате замразени храни, проверете дали:

• Опаковката или пакетът са цели, тъй като продуктите

може да се развалят. Ако пакетът е надут или по него

има влажни петна, това означава, че не е бил

съхраняван при оптимални условия и може да е

започнал да се размразява.

• Купувайте замразените храни последни и за

пренасянето им използвайте хладилна чанта.

• Когато стигнете вкъщи, веднага поставете

замразените продукти в отделението на фризера.

• Не замразявайте повторно продукти, които са

започнали да се размразяват, а ги консумирайте в

• Избягвайте или намалявайте до минимум

температурните промени. Спазвайте срока на

консумация, указан върху опаковката.

• Винаги спазвайте инструкциите, указани върху

опаковката за съхраняване на замразени продукти.

Получаване на кубчета лед

• Напълнете формичката за лед до 3/4 с вода и я

поставете на дъното на отделението за замразяване.

Ако ваничката залепне за дъното на отделението на

фризера, не използвайте остри предмети за

Препоръчваме обезскрежаване на фризера 1

или 2 пъти в годината или когато дебелината на

леда върху вътрешните стени достигне

дебелина около 3 mm. Препоръчва се

обезскрежаване да се извършва, когато

запасите са минимални.

1. Отворете вратата и извадете всички храни, като

ги опаковате във вестник и ги оставите допрени

една до друга на възможно най"студено място

или в хладилна чанта.

2. Изключете уреда от електрическата мрежа.

3. Оставете вратата на фризера отворена, за да

позволите разтопяването на леда.

4. Отстранете водата от обезскрежаването,

останала по дъното на отделението.

5. Почистете вътрешността на фризера с гъба,

напоена в разтвор на хладка вода и неутрален

Не използвайте абразивни препарати.

6. Внимателно изплакнете и изсушете.

Забележка: За да се избегнат повреди на

отделението, не използвайте остри предмети

или метални остриета за сваляне на скреж и не

нагрявайте изкуствено отделението.

Почиствайте периодично отделението на

Обезскрежаването на отделението на

хладилника е напълно автоматично.

Периодичното появяване на водни капки върху

задната вътрешна стена на отделението на

хладилника е свидетелство за фазата на

автоматично обезскрежаване.

Водата от обезскрежаването се отвежда

автоматично към отвор за оттичане, след което се

събира в един съд, откъдето се изпарява.

Преди да извършите каквато и да било операция по

почистване, изключете уреда от електрическата

• Използвайте гъба, натопена в хладка вода с

неутрален миялен препарат.

• Изплакнете и избършете с мека кърпа.

Не използвайте абразивни продукти.

63602068BG.fm Page 181 Monday, June 8, 2009 6:20 PM182

ПОЧИСТВАНЕ И ОБСЛУЖВАНЕ

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

1. Уредът не работи.

• Не е ли спрял електрическият ток?

• Щепселът добре ли е поставен в

• Включен ли е двуполюсният прекъсвач?

• Предпазителят не е ли изгорял?

• Не е ли прекъснат захранващият кабел?

• Термостатът не е ли в положение

2. Температурата във вътрешността на

отделенията не е достатъчно ниска.

• Вратата правилно ли се затваря?

• Уредът не е ли инсталиран в близост до

източник на топлина?

• Термостатът в правилно положение ли е?

• Няма ли пречки за циркулацията на

въздух през вентилационните решетки?

3. Температурата във вътрешността на

отделението на хладилника е твърде

• Термостатът в правилно положение ли е?

4. Има вода на дъното на отделението на

• Каналът за водата от обезскрежаването

5. Вътрешното осветление не работи.

Извършете първо проверките в точка 1,

• Изключете уреда от електрическата

За сваляне на лампичката, вж.

инструкциите и описанието в

приложената таблица.

• Лампичката трябва да се сменя само с

нова такава. Не надхвърляйте мощност

6. Прекомерно образуване на скреж в

отделението на фризера

• Вратата правилно ли се затваря?

• Храните не пречат ли на затварянето на

• Ако предната стена на хладилника е

топла, това не е дефект, а

предотвратява образуването на

• Бълбукащи звуци и шум от излизане

на въздух по време на хладилния

цикъл трябва да се считат за

• Периодично почиствайте вентилационните

решетки с помощта на прахосмукачка или четка

• Почиствайте външната част с мека кърпа.

Продължителни отсъствия

1. Изпразнете отделенията на хладилника и

2. Изключете уреда от електрическата мрежа.

3. Обезскрежете отделението на фризера,

почистете и изсушете и двете отделения.

4. Оставете вратите отворени, за да избегнете

образуването на лоши миризми.

63602068BG.fm Page 182 Monday, June 8, 2009 6:20 PM183

Преди да се обърнете към Сервиза за

1. Уверете се, че не е възможно да

отстраните неизправността сами (вж.

“Отстраняване на неизправности”).

2. Включете отново уреда, за да проверите

дали неизправността не е преодоляна.

Ако резултатът е отрицателен,

изключете уреда отново и след един час

повторете операцията.

3. Ако резултатът отново е отрицателен,

обадете се в Сервиза за поддръжка.

• типа на неизправност,

• Сервизния номер (номера след думата

SERVICE на табелката с данни,

поставена вътре в уреда),

• телефонния си номер и код за

междуградско избиране.

Забележка: Ако искате обръщането на

вратите на уреда да бъде извършено от

Се рв из а з а поддр ъжка , тази услуга не се

счита за гаранционна.

• Инсталирайте уреда далеч от източници

• Разположете на сухо и добре

• Не закривайте пространството за

проветряване отгоре и отдолу.

• Почистете вътрешността (вж. раздел

“Как се почиства отделението на

Свързване в електрическата

• Свързването към електрическата

мрежа трябва да се извършва в

съответствие с местните норми.

• Данните по отношение на напрежението

и мощността на потребление са дадени

на табелката с данни, поставена

отстрани на чекмеджето за плодове и

За уреди, инсталирани свободно

• За оптимална работа трябва да се

предвиди минимално разстояние от

5 cm над уреда и да се осигури

съседните кухненски уреди да са на

такова разстояние, че да позволяват

циркулация на въздуха.

• Разположете го строго хоризонтално,

като при необходимост регулирате

• Заземяването на уреда е

задължително по закон.

Производителят не носи никаква

отговорност при евентуални

наранявания или щети на хора,

животни или предмети, произтекли

от неспазването на указаните поUгоре

• Ако щепселът не е от подходящ тип, той

трябва да бъде заменен от

квалифициран техник.

• Не използвайте удължители или

• Прекъсването на електрозахранването

трябва да бъде възможно чрез

изваждане на щепсела от контакта или

чрез двуполюсен прекъсвач, свързан

63602068BG.fm Page 183 Monday, June 8, 2009 6:20 PM184

Отварянето на вратите на хладилника и фризера

• Уверете се, че хладилникът и фризерът не са

свързани към електрическата мрежа и са празни.

• Препоръчваме обръщането на отварянето да

бъде извършено от две лица.

Необходими инструменти

• Гаечни ключове от 8 mm и 10 mm.

Като накланяте хладилника/фризера към задната

стена, за да имате достъп до основата, не го

накланяйте повече от 45 градуса и го подпрете върху

материалите за уплътнение от опаковката или

подобни материали, за да не повредите тръбите на

хладилната система на гърба на хладилника/

Свалете двата винта, поставени на гърба на

Повдигнете горната част на хладилника/фризера.

Като си послужите с гаечния ключ от 8 mm, свалете

3"те болта на пантата. Свалете трите болта на

Свалете опората и пластмасовото капаче.

Свалете и сменете щифта на опората.

Поставете го на отсрещната стена на хладилника/

Повдигнете горната вратата от опората на

централната панта и я отдалечете от корпуса на

хладилника/фризера. Извадете фиксиращия винт от

горната страна на хладилника и го поставете на

Свалете централната панта, като използвате гаечен

Внимавайте да не загубите белия раздалечител.

Поставете пантата отстрани. Повдигнете вратата от

Свалете затварящите пластини от средата на

хладилника и ги монтирайте на отсрещната страна.

Свалете затварящите пластини от вратите и

монтирайте втулките на пантите на отсрещната

63602068BG.fm Page 184 Monday, June 8, 2009 6:20 PM185

Свалете крачетата за нивелиране, като ги

Свалете долната опора с гаечен ключ 8 mm.

Свалете и сменете щифта, като използвате гаечен

ключ 10 mm, за да развинтите гайката, и плоска

отвертка, за да свалите щифта. Може да е

необходимо да натиснете щифта от долната страна,

за да го извадите напълно.

Извадете винта от основата и го поставете на

Свалете затварящите пластини от стената, която не

се използва от хладилника/фризера, и ги

монтирайте в отворите, оставени от опорите.

Поставете на място вратите и опорите в обратен

Поставете на място крачетата, като внимавате по"

голямото краче да е на страната без опора.

Уверете се, че и двете врати са подравнени

хоризонтално и вертикално и че уплътненията са

закрепени от всички страни, преди да натиснете

окончателно долната панта.

63602068BG.fm Page 185 Monday, June 8, 2009 6:20 PM186
