MANUAL DE UTILIZARE ARC 23531 WHIRLPOOL

ROMANA Instrucţiuni de utilizare Pagina 186

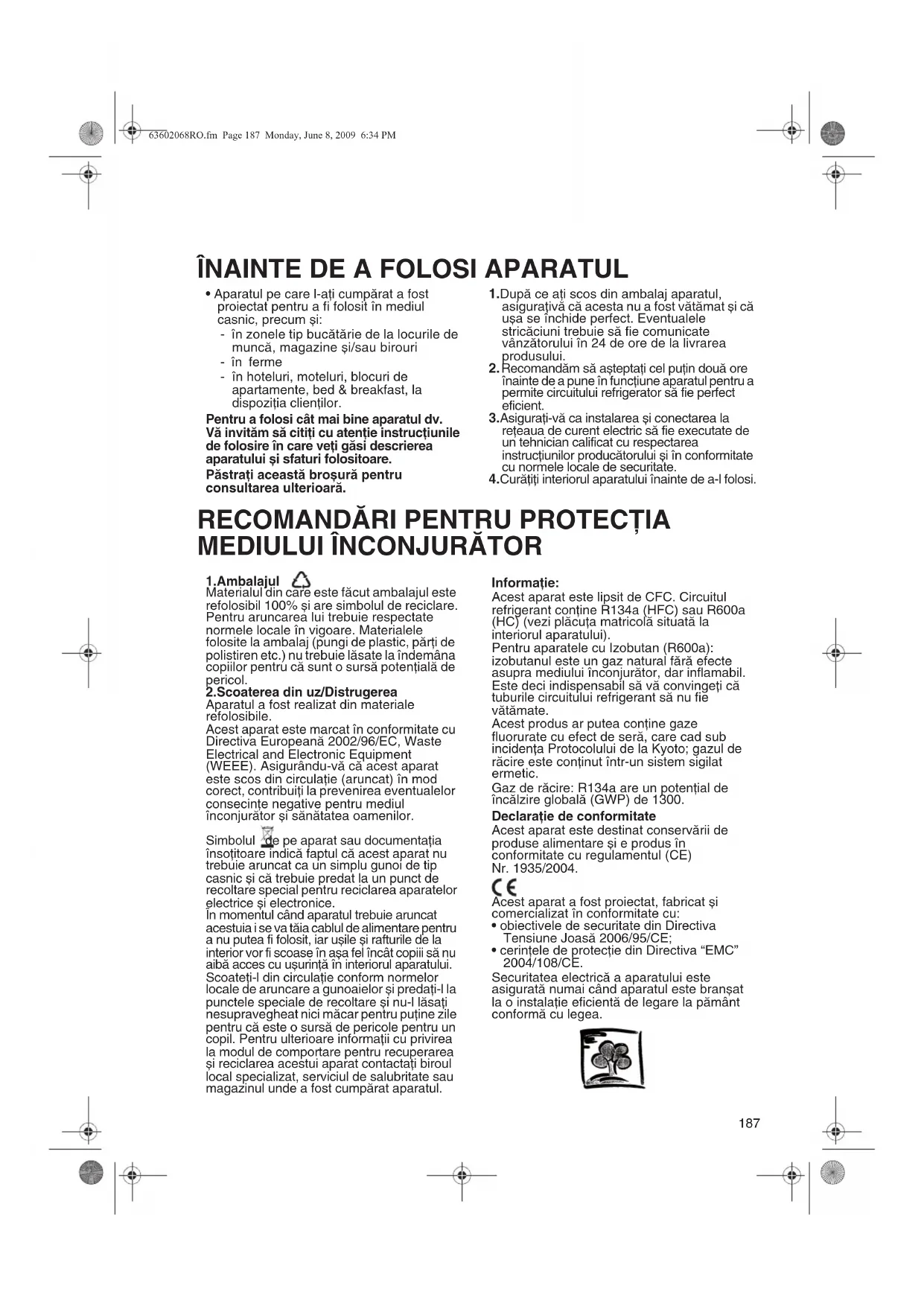

ÎNAINTE DE A FOLOSI APARATUL RECOMANDĂRI PENTRU PROTECŢIA MEDIULUI ÎNCONJURĂTOR

• Aparatul pe care l-aţi cumpărat a fost

proiectat pentru a fi folosit în mediul

- în zonele tip bucătărie de la locurile de

muncă, magazine și/sau birouri

- în hoteluri, moteluri, blocuri de

apartamente, bed & breakfast, la

dispoziţia clienţilor.

Pentru a folosi cât mai bine aparatul dv.

Vă invităm să citiţi cu atenţie instrucţiunile

de folosire în care veţi găsi descrierea

aparatului și sfaturi folositoare.

Păstraţi această broșură pentru

consultarea ulterioară.

1.După ce aţi scos din ambalaj aparatul,

asiguraţivă că acesta nu a fost vătămat și că

ușa se închide perfect. Eventualele

stricăciuni trebuie să fie comunicate

vânzătorului în 24 de ore de la livrarea

2.Recomandăm să așteptaţi cel puţin două ore

înainte de a pune în funcţiune aparatul pentru a

permite circuitului refrigerator să fie perfect

3.Asiguraţi-vă ca instalarea și conectarea la

reţeaua de curent electric să fie executate de

un tehnician calificat cu respectarea

instrucţiunilor producătorului și în conformitate

cu normele locale de securitate.

4.Curăţiţi interiorul aparatului înainte de a-l folosi.

Materialul din care este făcut ambalajul este

refolosibil 100% și are simbolul de reciclare.

Pentru aruncarea lui trebuie respectate

normele locale în vigoare. Materialele

folosite la ambalaj (pungi de plastic, părţi de

polistiren etc.) nu trebuie lăsate la îndemâna

copiilor pentru că sunt o sursă potenţială de

2.Scoaterea din uz/Distrugerea

Aparatul a fost realizat din materiale

Acest aparat este marcat în conformitate cu

Directiva Europeană 2002/96/EC, Waste

Electrical and Electronic Equipment

(WEEE). Asigurându-vă că acest aparat

este scos din circulaţie (aruncat) în mod

corect, contribuiţi la prevenirea eventualelor

consecinţe negative pentru mediul

înconjurător și sănătatea oamenilor.

Simbolul de pe aparat sau documentaţia

însoţitoare indică faptul că acest aparat nu

trebuie aruncat ca un simplu gunoi de tip

casnic și că trebuie predat la un punct de

recoltare special pentru reciclarea aparatelor

electrice și electronice.

În momentul când aparatul trebuie aruncat

acestuia i se va tăia cablul de alimentare pentru

a nu putea fi folosit, iar ușile și rafturile de la

interior vor fi scoase în așa fel încât copiii să nu

aibă acces cu ușurinţă în interiorul aparatului.

Scoateţi-l din circulaţie conform normelor

locale de aruncare a gunoaielor și predaţi-l la

punctele speciale de recoltare și nu-l lăsaţi

nesupravegheat nici măcar pentru puţine zile

pentru că este o sursă de pericole pentru un

copil. Pentru ulterioare informaţii cu privirea

la modul de comportare pentru recuperarea

și reciclarea acestui aparat contactaţi biroul

local specializat, serviciul de salubritate sau

magazinul unde a fost cumpărat aparatul.

Acest aparat este lipsit de CFC. Circuitul

refrigerant conţine R134a (HFC) sau R600a

(HC) (vezi plăcuţa matricolă situată la

interiorul aparatului).

Pentru aparatele cu Izobutan (R600a):

izobutanul este un gaz natural fără efecte

asupra mediului înconjurător, dar inflamabil.

Este deci indispensabil să vă convingeţi că

tuburile circuitului refrigerant să nu fie

Acest produs ar putea conţine gaze

fluorurate cu efect de seră, care cad sub

incidenţa Protocolului de la Kyoto; gazul de

răcire este conţinut într-un sistem sigilat

Gaz de răcire: R134a are un potenţial de

încălzire globală (GWP) de 1300.

Declaraţie de conformitate

Acest aparat este destinat conservării de

produse alimentare și e produs în

conformitate cu regulamentul (CE)

Acest aparat a fost proiectat, fabricat și

comercializat în conformitate cu:

• obiectivele de securitate din Directiva

Tensiune Joasă 2006/95/CE;

• cerinţele de protecţie din Directiva “EMC”

Securitatea electrică a aparatului este

asigurată numai când aparatul este branșat

la o instalaţie eficientă de legare la pământ

63602068RO.fm Page 187 Monday, June 8, 2009 6:34 PM188

MĂSURI DE PRECAUŢIE ȘI RECOMANDĂRI GENERALE INSTALARE

• Deplasarea și instalarea produsului trebuie

să fie făcută de două sau mai multe

• Fiţi atenţi în timpul deplasării aparatului să

nu strice suprafaţa de sprijin (de ex.

• În timpul instalării, asiguraţi-vă că aparatul

nu a vătămat cablul de alimentare.

• Asiguraţi-vă că produsul nu este situat

lângă o sursă de căldură.

• Pentru a garanta o ventilare adecvată,

lăsaţi un spaţiu pe ambele laturi și

deasupra aparatului sau urmaţi

instrucţiunile de instalare.

• Nu acoperiţi orificiile de ventilare ale

• Nu produceţi vătămări tuburilor circuitului

refrigerant al frigiderului.

• Produsul trebuie instalat și pus în poziţie

perfect orizontală pe o podea ce poate

susţine greutatea lui și într-un ambient

potrivit pentru dimensiunile și folosirea lui.

• Amplasaţi produsul într-un ambient uscat și

bine aerisit. Aparatul este destinat să

funcţioneze în ambiente în care temperatura

să fie cuprinsă în următoarele intervale, care

la rândul lor depind de clasa climatică

menţionată pe plăcuţa cu datele tehnice:

aparatul ar putea să nu mai funcţioneze în

mod corect dacă este lăsat pentru o

perioadă lungă la o temperatură superioară

sau inferioară faţă de intervalul prevăzut.

• Controlaţi ca tensiunea de pe plăcuţa

matricolă să corespundă tensiunii din

• Nu folosiţi adaptoare nici simple, nici

multiple, sau prelungitore.

• Pentru branșarea la reţeaua de apă folosiţi

tubul din dotarea noului aparat și nu

reutilizaţi cel de la produsul precedent.

• Modificarea sau înlocuirea cablului de

alimentare trebuie să fie efectuată doar de

personal calificat sau de Serviciul de

• Debranșarea alimentării cu curent electric

trebuie să fie posibilă fie prin scoaterea din

priză, fir printrun întrerupător bipolar de

reţea montat înaintea prizei.

• Nu introduceţi în aparat spray-uri sau

recipiente care conţin gaze propulsoare

sau alte substanţe inflamabile.

• Nu conservaţi sau folosiţi benzină, gaze

sau lichide inflamabile în apropierea

produsului sau a altor aparate electrice de

uz casnic. Vaporii care se formează pot

cauza incendii sau explozii.

• Nu folosiţi dispozitive mecanice, electrice

sau chimice pentru a accelera procesul de

dezgheţare diferite de cele recomandate

• Nu folosiţi sau introduceţi aparate electrice

în interiorul compartimentelor aparatului

dacă acestea nu sunt de tipul autorizat în

mod expres de producător.

• Acest aparat nu este destinat utilizării de

către persoane (inclusiv copii) cu

capacităţi fizice, senzoriale sau mentale

reduse, sau lipsiţi de experienţă si de

cunostinţe privind aparatul, cu excepţia

cazului în care li s-au dat instrucţiuni sau

sunt supravegheaţi în timpul folosirii

aparatului, de către o persoană

răspunzătoare pentru siguranţa lor.

• Pentru a evita riscul de închidere și de

sufocare a copiilor în interiorul aparatului,

nu le daţi voie să se joace sau să se

ascundă în interiorul produsului.

• Nu înghiţiţi lichidul (toxic) conţinut în

acumulatorii de frig, dacă este prezent.

• Nu mâncaţi cuburi de gheaţă sau îngheţată

imediat ce le-aţi scos din congelator pentru

că ar putea produceri arsuri de frig.

• Înainte de a efectua orice operaţie de

întreţinere sau de curăţare, scoateţi

ștecherul din priza de curent sau deconectaţi

aparatul de la reţeaua electrică.

• Toate aparatele prevăzute cu dispozitive de

producere a gheţii și cu distribuitoare de

apă trebuie să fie conectate la o reţea de

alimentare cu apă ce furnizează în

exclusivitate apă potabilă (cu o presiune a

reţelei hidraulice cuprinsă între 0,17 și 0,81

MPa (1,7 și 8,1 bar)). Distribuitoarele de

gheaţă și/sau apă care nu sunt conectate

direct la reţeaua de alimentare cu apă

trebuie să fie umplute doar cu apă potabilă.

• Folosiţi compartimentul frigider doar pentru

conservarea alimentelor proaspete și

compartimentul congelator doar pentru

conservarea alimentelor îngheţate,

congelarea alimentelor proaspete și

producerea cuburilor de gheaţă.

• Nu păstraţi în compartimentul congelator

lichide în recipiente de sticlă, deoarece pot

Producătorul nu-și asumă nici o

răspundere în cazul în care

recomandările și măsurile de precauţie

indicate mai sus nu au fost respectate.

Dezgheţarea compartimentului frigider se face în mod

Punerea în funcţiune a frigiderului

Introduceţi ștecherul în priză.

Termostatul permite reglarea temperaturii în ambele

compartimente: frigider și congelator.

Reglarea temperaturii în cele două compartimente:

1. Pentru o corectă funcţionare și pentru o mai bună

conservare a alimentelor, vă sfătuim să reglaţi

termostatul în funcţie de indicaţiile din fișa

2. În cazul în care se dorește schimbarea temperaturii în

compartimentul frigider, rotiţi butonul de reglare al

• spre numerele mai mici/MIN dacă doriţi ca

temperatura din interiorul compartimentului să fie

• spre numerele mai mari/MAX pentru a obţine o

temperatură MAI RECE.

Termostatul pe 0: funcţiile aparatului și iluminarea sunt

3. Apăsaţi pe întrerupătorul corespunzător (fig. G) pentru a

activa dispozitivul anticondensare.

Temperatura ambiantă, frecvenţa cu care se deschid ușile și

poziţia aparatului pot influenţa temperaturile interne. Poziţiile

butonului termostatului trebuie să varieze în funcţie de acești

Conservarea alimentelor în compartimentul frigider

Puneţi alimentele așa cum este indicat în figura alăturată.

• Distanţa dintre rafturi și peretele posterior intern al

frigiderului asigură circulaţia liberă a aerului.

• Nu așezaţi alimentele în contact direct cu peretele

posterior al compartimentului frigider.

• Nu introduceţi alimente ce încă sunt calde în

• Păstraţi lichidele în recipiente închise.

• Conservarea legumelor ce conţin o mare cantitate de apă

poate duce la formarea condensului în sertarul inferior:

acest lucru nu împiedică funcţionarea corectă a aparatului.

PUNEREA ÎN FUNCŢIUNE A COMPARTIMENTULUI CONGELATOR Compartimentul congelator este de stele.

Se pot conserva alimente îngheţate pe perioada indicată

pe ambalaj. În plus se pot congela alimente proaspete

așezându-le pe raft, la nivelul cel mai înalt, punând

alimentele deja îngheţate în zona inferioară a

compartimentului, în așa fel încât să nu intre în contact

cu alimentele ce încă nu sunt congelate.

Cantitatea de alimente proaspete care poate fi congelată

în 24 de ore este menţionată pe plăcuţa cu datele

Înveliţi și sigilaţi alimentele proaspete ce urmează a fi

• folie de aluminiu, peliculă transparentă, ambalaje

impermeabile din plastic, recipiente din polietilenă cu

capace, recipiente pentru congelator adecvate pentru

păstrarea alimentelor.

• Compartimentul congelator poate menţine temperatura

corespunzătoare pentru conservarea alimentelor, chiar

și în cazul unei întreruperi a energiei electrice. Oricum,

se recomandă ca pe această perioadă să se evite

deschiderea ușii compartimentului.

Pentru perioada de timp (în luni) de conservare a

alimentelor proaspete congelate, respectaţi datele din

Când cumpăraţi alimente îngheţate, asiguraţi-vă că:

• Ambalajul sau învelișul sunt intacte, deoarece alimentele

se pot deteriora. Dacă un pachet s-a umflat sau prezintă

pete de umezeală, nu a fost conservat în condiţii optime

și poate să fi suferit un început de dezgheţare.

• Alimentele îngheţate trebuie întotdeauna să fie

cumpărate ultimele; folosiţi genţi frigorifice pentru

transportul acestora.

• Când ajungeţi acasă, introduceţi imediat alimentele

îngheţate în compartimentul congelator.

• Nu re-îngheţaţi alimente ce au fost parţial dezgheţate, ci

consumaţi-le în 24 de ore.

• Evitaţi sau reduceţi la minim variaţiile de temperatură.

Respectaţi data de expirare indicată pe ambalaj.

• Urmaţi întotdeauna instrucţiunile de pe ambalaj

referitoare la conservarea alimentelor congelate.

Producerea cuburilor de gheaţă

• Umpleţi tăviţa de gheaţă pe 3/4 cu apă și așezaţi-o pe

fundul compartimentului congelator.

Dacă tăviţa s-a lipit de partea inferioară a

compartimentului, nu folosiţi instrumente ascuţite sau

tăioase pentru a o dezlipi.

63602068RO.fm Page 190 Monday, June 8, 2009 6:34 PM191

CUM SE DEZGHEAŢĂ ȘI CUM SE CURĂŢĂ

COMPARTIMENTUL CONGELATOR CUM SE CURĂŢĂ COMPARTIMENTUL FRIGIDER Vă recomandăm să dezgheţaţi compartimentul

congelator o dată sau de două ori pe an, sau când

stratul de gheaţă format pe pereţi atinge o grosime

de 3 mm. Se recomandă să se efectueze

dezgheţarea când proviziile sunt minime.

1. Deschideţi ușa și scoateţi toate alimentele, înveliţi-le

în foi de ziar, în strâns contact între ele, și așezaţi-le

într-un loc foarte rece sau într-o geantă frigorifică.

2. Deconectaţi aparatul de la reţeaua electrică.

3. Lăsaţi deschisă ușa pentru a permite topirea gheţii

de pe pereţii compartimentului.

4. Îndepărtaţi apa rezultată din dezgheţare ce se

depune pe fundul compartimentului.

5. Curăţaţi interiorul cu un burete înmuiat într-o soluţie

de apă călduţă și detergent neutru.

Nu folosiţi produse abrazive.

6. Limpeziţi și uscaţi cu grijă.

Notă: În scopul de a evita deteriorarea ireparabilă a

compartimentului, nu folosiţi instrumente ascuţite

sau tăișuri metalice pentru a îndepărta gheaţa și nu

încălziţi în mod artificial compartimentul.

Curăţaţi periodic compartimentul frigider.

Dezgheţarea compartimentului frigider se face în

mod complet automat.

Prezenţa periodică a picăturilor de apă pe peretele

posterior intern al compartimentului frigider indică faza

de dezgheţare automată.

Apa rezultată din dezgheţare se scurge printr-un orificiu

de evacuare, apoi se strânge într-un recipient de unde

Înainte de a efectua orice operaţie de curăţare,

deconectaţi aparatul de la reţeaua electrică.

• Folosiţi un burete înmuiat în apă călduţă și/sau

• Clătiţi și ștergeţi cu o cârpă moale.

Nu folosiţi substanţe abrazive.

63602068RO.fm Page 191 Monday, June 8, 2009 6:34 PM192

ÎNTREŢINEREA ȘI CURĂŢAREA GHID DE DETECTARE A DEFECŢIUNILOR

1. Aparatul nu funcţionează.

• S-a întrerupt curentul?

• Ștecherul este introdus bine în priza de

• Întrerupătorul bipolar de reţea este inserat?

• Siguranţa este arsă?

• Cablul de alimentare este rupt?

• Termostatul este pe poziţia 0 (Stop)?

2. Temperatura din interiorul

compartimentelor nu este suficient de

• Ușa a fost închisă în mod corect?

• Aparatul este instalat aproape de o sursă

• Termostatul este pe poziţia corectă?

• Circulaţia aerului prin deschizăturile de

aerisire este împiedicată?

3. Temperatura din interiorul

compartimentului frigider este prea

• Termostatul este pe poziţia corectă?

4. Există apă pe fundul compartimentului

• Orificiul de scurgere a apei rezultate din

dezgheţare este astupat?

5. Becul intern nu funcţionează.

Controlaţi mai întâi punctul 1, iar apoi:

• Deconectaţi aparatul de la reţeaua

Pentru a avea acces la bec, vezi

instrucţiunile și desenul de pe fișa anexată.

• Verificaţi dacă becul este ars și înlocuiţi-l cu

unul nou dacă este nevoie. Nu trebuie să

aibă o putere mai mare de 15 W.

6. Formare excesivă de gheaţă în

compartimentul congelator

• Ușa a fost închisă în mod corect?

• Ușa nu se închide din cauza alimentelor?

• Faptul că bordul anterior al frigiderului

este cald nu este o defecţiune, ci

previne formarea condensului.

• Zgomotele de clipocit și șuierăturile,

produse de circuitul de răcire, pot fi

considerate normale.

Pentru aparate încorporate

• Curăţaţi periodic grilele de ventilare folosind

aspiratorul sau o perie (vezi figura A).

• Curăţaţi exteriorul cu o cârpă moale.

1. Goliţi compartimentele frigider și congelator.

2. Deconectaţi aparatul de la reţeaua electrică.

3. Dezgheţaţi compartimentul congelator, curăţaţi și

ștergeţi ambele compartimente.

4. Lăsaţi ușile aparatului deschise ca să preveniţi

apariţia mirosului neplăcut.

63602068RO.fm Page 192 Monday, June 8, 2009 6:34 PM193

SERVICIUL DE ASISTENŢĂ TEHNICĂ

Înainte de a contacta Serviciul de Asistenţă:

1. Controlaţi dacă nu este posibil să eliminaţi

singuri defecţiunile (vezi “Ghid de detectare

2. Puneţi din nou în funcţiune aparatul pentru

a vă asigura că inconvenientul a fost

Dacă rezultatul este negativ, deconectaţi

din nou aparatul și repetaţi operaţia după o

3. Dacă rezultatul este din nou negativ,

contactaţi Serviciul de Asistenţă.

• tipul de defecţiune,

• numărul Service (numărul ce se găsește

după cuvântul SERVICE, pe plăcuţa cu

datele tehnice situată în interiorul

• adresa dv. completă,

• numărul dv. de telefon și prefixul.

Notă: Dacă operaţia de reversibilitate a

ușilor aparatului este realizată de către

Serviciul de Asistenţă tehnică, nu e

considerată operaţie de intervenţie în

• Amplasaţi-l într-un loc uscat și bine ventilat.

• Nu blocaţi spaţiul de aerisire superior și

• Curăţaţi interiorul (vezi capitolul “Cum se

curăţă compartimentul frigider”).

Racordarea electrică

• Racordările electrice trebuie să fie

făcute în conformitate cu dispoziţiile

• Informaţiile referitoare la tensiune și la

puterea absorbită sunt indicate pe plăcuţa

cu datele tehnice, situată lângă sertarele

pentru legume și fructe.

Pentru aparatele instalate normal

• Pentru o funcţionare optimă, lăsaţi un

spaţiu de cel puţin 5 cm deasupra

aparatului și așezaţi celelalte elemente de

mobilier la o distanţă suficientă, care să

permită circulaţia aerului.

• Așezaţi aparatul în poziţie perfect

orizontală, reglând piciorușele anterioare

• Împământarea aparatului e obligatorie

prin lege. Producătorul nu-și asumă nici

o răspundere pentru eventualele

pagube aduse persoanelor, animalelor

sau bunurilor, rezultate din

nerespectarea normelor mai sus

• Dacă ștecherul și priza nu sunt de același

fel, cereţi unui tehnician calificat să vă

• Nu folosiţi prelungitoare sau adaptoare

Deconectarea electrică

• Deconectarea electrică trebuie să fie

posibilă sau prin scoaterea ștecherului din

priză, sau cu ajutorul unui întrerupător

bipolar de reţea situat înaintea prizei.

63602068RO.fm Page 193 Monday, June 8, 2009 6:34 PM194

REVERSIBILITATEA UȘILOR Direcţia de deschidere a ușilor combinei dv. frigorifice

• Asiguraţi-vă că frigiderul și congelatorul nu sunt

conectate la instalaţia electrică și sunt goale.

• Recomandăm ca inversarea direcţiei de deschidere

a ușilor să fie efectuată de două persoane.

Instrumente necesare

• Șurubelniţă cu cap normal

• Cheie fixă sau tubulară de 8 mm și 10 mm.

Sprijiniţi frigiderul/congelatorul pe partea posterioară

pentru a avea acces la bază, dar nu-l înclinaţi mai mult

de 45ș și rezemaţi-l pe materialul expandat din ambalaj

sau pe un material similar, pentru a nu deteriora tuburile

de răcire din spatele combinei frigorifice.

Scoateţi cele două șuruburi situate în spatele

frigiderului/congelatorului.

Ridicaţi partea de sus a frigiderului/congelatorului.

Folosiţi cheia fixă sau tubulară de 8 mm pentru a scoate

cele 3 șuruburi ale balamalei. Scoateţi cele trei șuruburi

Scoateţi suportul și capacul de plastic.

Scoateţi și înlocuiţi pivotul în suport.

Introduceţi-l pe latura opusă a frigiderului/

Ridicaţi ușa superioară de pe suportul balamalei

centrale și depărtaţi-o de corpul frigiderului/

congelatorului. Scoateţi șurubul de oprire de pe latura

superioară a frigiderului și montaţi-l pe latura opusă.

Scoateţi balamaua centrală utilizând o cheie fixă/

Aveţi grijă să nu pierdeţi distanţierul alb. Puneţi

balamaua într-o parte. Ridicaţi ușa de pe suportul

Scoateţi plăcuţele de închidere din partea centrală a

frigiderului și montaţi-le pe latura opusă. Scoateţi

plăcuţele de închidere de pe uși și montaţi cilindrii

balamalelor pe latura opusă.

63602068RO.fm Page 194 Monday, June 8, 2009 6:34 PM195

Scoateţi piciorușele de nivelare deșurubându-le.

Scoateţi suportul inferior cu o cheie fixă sau tubulară de

8 mm. Scoateţi și înlocuiţi pivotul, folosind o cheie de

10 mm pentru a deșuruba șurubul și o șurubelniţă cu

cap normal pentru a scoate pivotul. Poate fi necesar să

împingeţi pivotul de pe latura inferioară pentru a-l face

Scoateţi șurubul de pe bază și montaţi-l pe latura opusă.

Scoateţi plăcuţele de închidere de pe latura neutilizată a

frigiderului/congelator și montaţi-le în orificiile rămase

Montaţi ușile și suporturile în ordine inversă.

Când înlocuiţi piciorușele, aveţi grijă ca piciorușul cel

mai mare să se afle pe latura fără suport.

Verificaţi ca ambele uși să fie aliniate pe orizontală și pe

verticală și ca garniturile să fie etanșe peste tot, înainte

de a strânge definitiv bamalaua inferioară.

63602068RO.fm Page 195 Monday, June 8, 2009 6:34 PM
