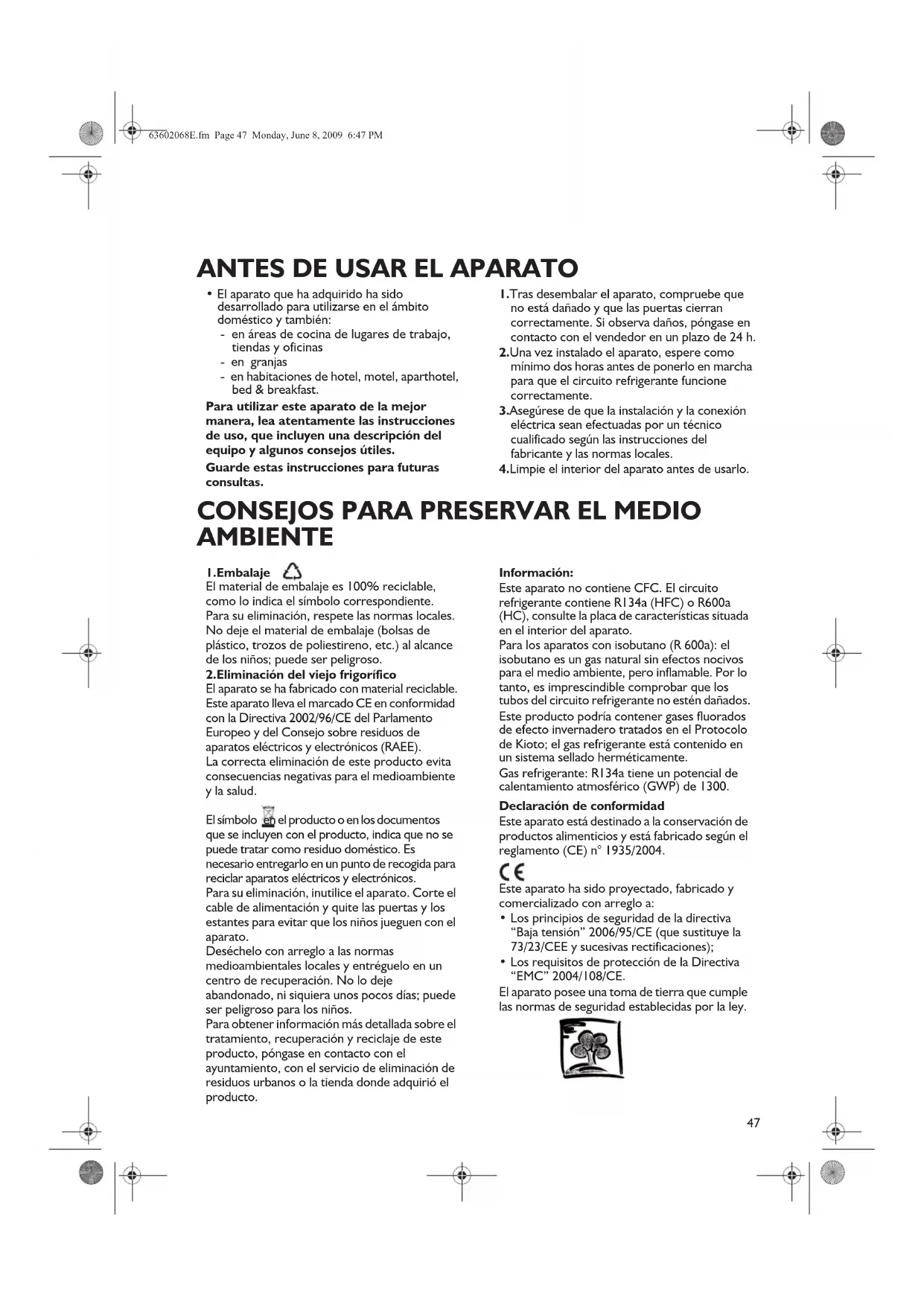

ANTES DE USAR EL APARATO CONSEJOS PARA PRESERVAR EL MEDIO AMBIENTE

• El aparato que ha adquirido ha sido

desarrollado para utilizarse en el ámbito

doméstico y también:

- en áreas de cocina de lugares de trabajo,

- en habitaciones de hotel, motel, aparthotel,

Para utilizar este aparato de la mejor

manera, lea atentamente las instrucciones

de uso, que incluyen una descripción del

equipo y algunos consejos útiles.

Guarde estas instrucciones para futuras

1.Tras desembalar el aparato, compruebe que

no está dañado y que las puertas cierran

correctamente. Si observa daños, póngase en

contacto con el vendedor en un plazo de 24 h.

2.Una vez instalado el aparato, espere como

mínimo dos horas antes de ponerlo en marcha

para que el circuito refrigerante funcione

3.Asegúrese de que la instalación y la conexión

eléctrica sean efectuadas por un técnico

cualificado según las instrucciones del

fabricante y las normas locales.

4.Limpie el interior del aparato antes de usarlo.

El material de embalaje es 100% reciclable,

como lo indica el símbolo correspondiente.

Para su eliminación, respete las normas locales.

No deje el material de embalaje (bolsas de

plástico, trozos de poliestireno, etc.) al alcance

de los niños; puede ser peligroso.

2.Eliminación del viejo frigorífico

El aparato se ha fabricado con material reciclable.

Este aparato lleva el marcado CE en conformidad

con la Directiva 2002/96/CE del Parlamento

Europeo y del Consejo sobre residuos de

aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita

consecuencias negativas para el medioambiente

El símbolo en el producto o en los documentos

que se incluyen con el producto, indica que no se

puede tratar como residuo doméstico. Es

necesario entregarlo en un punto de recogida para

reciclar aparatos eléctricos y electrónicos.

Para su eliminación, inutilice el aparato. Corte el

cable de alimentación y quite las puertas y los

estantes para evitar que los niños jueguen con el

Deséchelo con arreglo a las normas

medioambientales locales y entréguelo en un

centro de recuperación. No lo deje

abandonado, ni siquiera unos pocos días; puede

ser peligroso para los niños.

Para obtener información más detallada sobre el

tratamiento, recuperación y reciclaje de este

producto, póngase en contacto con el

ayuntamiento, con el servicio de eliminación de

residuos urbanos o la tienda donde adquirió el

refrigerante contiene R134a (HFC) o R600a

(HC), consulte la placa de características situada

en el interior del aparato.

Para los aparatos con isobutano (R 600a): el

isobutano es un gas natural sin efectos nocivos

para el medio ambiente, pero inflamable. Por lo

tanto, es imprescindible comprobar que los

tubos del circuito refrigerante no estén dañados.

Este producto podría contener gases fluorados

de efecto invernadero tratados en el Protocolo

de Kioto; el gas refrigerante está contenido en

un sistema sellado herméticamente.

Gas refrigerante: R134a tiene un potencial de

calentamiento atmosférico (GWP) de 1300.

Declaración de conformidad

Este aparato está destinado a la conservación de

productos alimenticios y está fabricado según el

reglamento (CE) n° 1935/2004.

Este aparato ha sido proyectado, fabricado y

comercializado con arreglo a:

• Los principios de seguridad de la directiva

“Baja tensión” 2006/95/CE (que sustituye la

73/23/CEE y sucesivas rectificaciones);

• Los requisitos de protección de la Directiva

El aparato posee una toma de tierra que cumple

las normas de seguridad establecidas por la ley.

63602068E.fm Page 47 Monday, June 8, 2009 6:47 PM48

PRECAUCIONES Y SUGERENCIAS GENERALES INSTALLATION

• Para mover e instalar el aparato son

necesarias dos personas.

• Al mover el aparato tenga cuidado de no

dañar el pavimento (p. ej. parqué).

• Durante la instalación, cerciórese de que el

aparato no se apoya en el cable de

• Asegúrese de que el aparato no esté cerca de

una fuente de calor.

• Para garantizar una correcta ventilación, deje

un espacio a ambos lados y encima del

aparato, o bien, siga las instrucciones de

• No bloquee las aberturas de ventilación del

• No dañe los tubos del circuito refrigerante del

• Instale y nivele el aparato sobre un pavimento

que soporte su peso y en una zona adecuada

para su tamaño y uso.

• Coloque el producto en un lugar seco y bien

ventilado. El aparato está preparado para el

funcionamiento a temperaturas ambiente

indicadas en la tabla siguiente, según la clase

climática a la que pertenece, que figura en la

placa de características. Puede que el aparato

no funcione correctamente si se deja durante

mucho tiempo a una temperatura superior o

inferior a los límites previstos.

• Compruebe que el voltaje que figura en la

placa de características corresponde al de la

• No utilice adaptadores múltiples ni

• Para conectarlo a la red hídrica, utilice el tubo

que se suministra con el aparato nuevo y no el

del aparato antiguo.

• La modificación o sustitución del cable de

alimentación debe ser efectuada por personal

cualificado o por el Servicio de Asistencia

• La desconexión de la alimentación eléctrica

deberá poder efectuarse desenchufando el

aparato o bien mediante un interruptor

bipolar de red situado antes de la toma.

• No introducir en el aparato recipientes o

frascos de spray que contengan propelentes o

sustancias inflamables.

• No almacene o utilice gasolina u otros

productos inflamables cerca de este aparato u

otros electrodomésticos. Las emanaciones

pueden originar fuego o una explosión.

• No utilice dispositivos mecánicos, eléctricos o

químicos distintos a los indicados por el

fabricante para acelerar el proceso de

• No utilice o introduzca aparatos eléctricos en

el interior de los compartimentos del aparato,

a menos que lo autorice el fabricante.

• Este aparato no está diseñado para que lo

utilicen niños, personas con discapacidades

físicas, sensoriales o mentales, o personas sin

experiencia y conocimientos del aparato,

salvo en el caso de que exista una persona que

se haga responsable de su seguridad y les

instruya o vigile durante el uso.

• Asegúrese de que los niños no jueguen con el

aparato o se escondan en él, ya que podrían

quedarse atrapados y morir asfixiados.

• Aunque no sea tóxico, no ingiera el líquido

que contienen los acumuladores de frío (en

• No coma cubitos de hielo ni polos

inmediatamente después de sacarlos del

congelador. El frío puede provocar

quemaduras en las mucosas.

• Antes de efectuar cualquier operación de

mantenimiento o limpieza, desenchufe el

aparato de la red eléctrica o desconéctelo de

la fuente de alimentación.

• Todos los aparatos provistos de productores de

hielo y distribuidores de agua deben conectarse

a una red hídrica que suministre exclusivamente

agua potable (con una presión entre 0,17 y 0,81

MPa (1,7 y 8,1 bares)). Los productores de hielo

y/o agua que no estén directamente conectados

a la alimentación hídrica deben llenarse

únicamente con agua potable.

• Utilice el compartimento frigorífico sólo para

conservar alimentos frescos y el

compartimento congelador únicamente para

conservar productos congelados, congelar

alimentos frescos y producir cubitos de hielo.

• No almacene envases de vidrio con líquidos

en el congelador; podrían explotar.

El fabricante declina cualquier

responsabilidad si no se respetan las

sugerencias y precauciones anteriormente

PUESTA EN MARCHA DEL COMPARTIMENTO FRIGORÍFICO Este aparato es un frigorífico combinado con congelador de

La descongelación del compartimento frigorífico es

totalmente automática.

Puesta en marcha del frigorífico

Enchufe la clavija en la toma de corriente.

El termostato permite regular la temperatura de ambos

compartimentos: frigorífico y congelador.

Cómo regular la temperatura de los compartimentos:

1. Para garantizar un funcionamiento correcto y la conservación

adecuada de los alimentos, es aconsejable regular el

termostato siguiendo las instrucciones de la ficha

2. La temperatura del compartimento frigorífico se puede

cambiar con el mando del termostato:

• en los números más bajos/MIN para que la temperatura en

el interior del compartimento sea MENOS FRÍA;

• en los números más altos/MAX para que la temperatura

en el interior del compartimento sea MÁS FRÍA.

Termostato en 0: las funciones del aparato y la iluminación se

3. Pulsar el interruptor correspondiente (fig. G) para activar el

dispositivo anticondensado.

La temperatura ambiente, la frecuencia de apertura de la puerta y

la ubicación del aparato pueden afectar a la temperatura interna.

El termostato debe regularse en función de estos factores.

Cómo conservar los alimentos en el compartimento

Guarde los alimentos como se ilustra en la figura.

A. Alimentos cocinados

B. Pescados y carnes

F. Mantequilla, productos lácteos, quesos

• La distancia entre los estantes y la pared posterior interna del

frigorífico asegura la libre circulación del aire.

• No coloque los alimentos en contacto directo con la pared

posterior del compartimento frigorífico.

• No coloque alimentos aún calientes en los compartimentos.

• Conserve los líquidos en contenedores cerrados.

• Si se conservan verduras con alto contenido de agua puede

formarse condensación en el cajón inferior: esto no perjudica

el correcto funcionamiento del aparato.

Fig. G Para las versiones

PUESTA EN MARCHA DEL COMPARTIMENTO DE BAJA TEMPERATURA El compartimento congelador es de estrellas.

Los alimentos congelados pueden conservarse durante el

período indicado en el envase. Además, se pueden congelar

los alimentos frescos colocándolos encima de la rejilla, en el

nivel más alto, y los ya congelados en la zona inferior del

compartimento, de manera que no entren en contacto.

En la placa de características se indica la cantidad de

alimentos frescos que se puede congelar en 24 horas.

Envuelva herméticamente los alimentos frescos que se van

• papel de aluminio, plástico, envases impermeables de plástico

o contenedores de polietileno con tapa o recipientes

recomendados para congelar alimentos.

• El compartimento congelador puede mantener la temperatura

adecuada para conservar alimentos, incluso cuando se

interrumpe la energía eléctrica. De todos modos, evite abrir la

puerta del compartimento durante dicho período.

Para saber cuántos meses se pueden conservar los

alimentos frescos congelados, consulte la tabla.

En el momento de comprar alimentos ultracongelados

• El envase o el paquete están intactos. Si no lo están, el alimento

puede haberse deteriorado. Si el paquete está inflado o

presenta manchas de humedad, es posible que el alimento no

se haya conservado en condiciones óptimas y que haya sufrido

un inicio de descongelación.

• Compre los alimentos ultracongelados por último y

transpórtelos en bolsas térmicas.

• En cuanto llegue a casa, introdúzcalos en el congelador.

• Si los alimentos se han descongelado parcialmente no los

vuelva a congelar, consúmalos en un plazo de 24 horas.

• Evite o reduzca al mínimo las variaciones de temperatura.

Respete la fecha de caducidad indicada en el envase.

• Siga siempre las instrucciones de conservación de los

alimentos ultracongelados que figuran en el envase.

Producción de cubitos de hielo

• Llene con 3/4 de agua las bandejas de los cubitos y póngalas en

el fondo del compartimento congelador.

Si la bandeja de los cubitos se adhiere al fondo del

compartimento de baja temperatura, no utilice objetos

CÓMO DESCONGELAR Y LIMPIAR EL COMPARTIMENTO CONGELADOR CÓMO LIMPIAR EL COMPARTIMENTO FRIGORÍFICO Se aconseja descongelar el compartimento congelador

1 ó 2 veces al año, o cuando la capa de hielo en las

paredes alcanza los 3 mm de espesor. Se recomienda

descongelarlo cuando contenga pocos alimentos.

1. Abra la puerta, extraiga los alimentos, envuélvalos en

hojas de periódico compactándolos bien y guárdelos en

un lugar muy fresco o en una bolsa térmica.

2. Desconecte el aparato de la red eléctrica.

3. Deje la puerta del congelador abierta para que el hielo se

4. Elimine el agua de descongelación depositada en el fondo

5. Limpie el interior con una esponja empapada con una

solución de agua tibia y detergente neutro.

No utilice nunca sustancias abrasivas.

6. Aclare y seque con cuidado.

Advertencia: Para evitar daños irreparables en el

compartimento, no utilice herramientas metálicas

puntiagudas o cortantes para quitar el hielo ni caliente

artificialmente el compartimento.

Limpie periódicamente el compartimento frigorífico.

La descongelación del compartimento frigorífico es

totalmente automática.

La presencia de gotas de agua en la pared posterior interna

del compartimento frigorífico indica la fase de descongelación

El agua de descongelación se envía automáticamente a un

orificio de desagüe para luego recogerla en un contenedor

Antes de realizar cualquier operación de limpieza, desenchufe

el aparato de la red eléctrica.

• Utilice una esponja humedecida con una solución de agua

tibia y detergente neutro.

• Aclare y seque con un paño suave.

No utilice sustancias abrasivas.

63602068E.fm Page 51 Monday, June 8, 2009 6:47 PM52

LIMPIEZA Y MANTENIMIENTO GUÍA PARA LA SOLUCIÓN DE PROBLEMAS

1. El aparato no funciona.

• ¿Se ha producido un corte de corriente?

• ¿Está bien enchufado?

• ¿Ha accionado el interruptor bipolar?

• ¿Se ha fundido el fusible?

• ¿Se ha roto el cable de alimentación?

• ¿Está el termostato en 0 (Stop)?

2. La temperatura en el interior de los

compartimentos no es lo suficientemente

• ¿Se ha cerrado bien la puerta?

• ¿Se ha instalado el aparato cerca de una fuente

• ¿El termostato está bien regulado?

• La circulación del aire a través de las rejillas de

ventilación está obstruida?

3. La temperatura del compartimento

frigorífico es demasiado baja.

• ¿El termostato está bien regulado?

4. Hay agua en el fondo del compartimento

• ¿Está atascado el orificio de salida del agua de

5. La luz interna no se enciende.

Primero compruebe lo indicado en el punto 1;

• Desconecte el aparato de la red eléctrica.

Para acceder a la bombilla, consulte las

instrucciones y el dibujo de la tabla adjunta.

• Compruebe la bombilla y si es necesario

sustitúyala por una nueva. No debe superar los

6. Demasiada escarcha en el compartimento

• ¿Se ha cerrado bien la puerta?

• ¿Obstruyen los alimentos el cierre de la puerta?

• Es normal que el borde anterior del

aparato esté caliente porque esto impide

la condensación del agua.

• El gorgoteo y los soplos de las expansiones

del circuito refrigerante son normales.

• Limpie periódicamente las rejillas de ventilación con una

aspiradora o un cepillo (consulte la figura A).

• Limpie la parte exterior con un paño suave.

Precauciones en caso de ausencias

1. Vacíe los compartimientos frigorífico y congelador.

2. Desconecte el aparato de la red eléctrica.

3. Descongele el compartimento congelador, límpielo y

seque ambos compartimentos.

4. Deje abiertas las puertas para impedir la formación de

SERVICIO DE ASISTENCIA TÉCNICA Antes de llamar al Servicio de Asistencia

1. Compruebe si puede solucionar el problema

(consulte “Guía para la solución de

2. Vuelva a poner en marcha el aparato para

comprobar si la avería se ha solucionado.

Si el resultado es negativo, desenchufe el

aparato y repita la operación al cabo de una

3. Si el resultado sigue siendo negativo, póngase

en contacto con el Servicio de Asistencia

• el tipo de problema,

• el número de servicio (número que aparece

después de la palabra SERVICE, en la placa de

características situada en el interior del

• su dirección completa,

• su número y prefijo telefónico.

Advertencia: La intervención del Servicio de

Asistencia Técnica para cambiar el lado por el

cual se abre la puerta del aparato

(reversibilidad), no está cubierta por la

• Instale el aparato lejos de fuentes de calor.

• Instálelo en un lugar seco y bien ventilado.

• No obstruya el espacio de ventilación superior

• Limpie el interior (consulte el capítulo “Cómo

limpiar el compartimento frigorífico”).

• Las conexiones eléctricas deben ser

conformes a la normativa local.

• Los datos relativos a la tensión y a la potencia

absorbida se encuentran en la placa de

características, situada al lado de los cajones

para fruta y verdura.

Para aparatos de instalación libre

• Para un funcionamiento óptimo, deje por lo

menos 5 cm por encima del aparato y coloque

los muebles adyacentes a una distancia que

permita la circulación del aire.

• Sitúelo en una superficie plana y regule los pies

anteriores si fuera necesario.

• La toma de tierra del aparato es

obligatoria con arreglo a la ley. El

fabricante declina cualquier

responsabilidad por los daños sufridos por

personas, animales o cosas debidos al

incumplimiento de las normas vigentes.

• Si el enchufe y la toma no son del mismo tipo,

haga sustituir la toma a un técnico cualificado.

• No utilice adaptadores múltiples ni alargaderas.

Desconexión eléctrica

• La desconexión eléctrica del aparato ha de ser

posible desenchufando la clavija o mediante un

interruptor bipolar situado antes de la toma.

63602068E.fm Page 53 Monday, June 8, 2009 6:47 PM54

PUERTAS REVERSIBLES En este aparato es posible cambiar el sentido de apertura de

la puerta del frigorífico y del congelador.

• Asegúrese de que el frigorífico y el congelador estén

desenchufados y vacíos.

• Se recomienda efectuar las operaciones para cambiar el

sentido de apertura de la puerta entre dos personas.

• Destornillador de estrella

• Destornillador plano

• Llave fija o Allen de 8 y 10 mm.

Apoye el frigorífico-congelador sobre la parte trasera para

acceder a la base. No lo incline hacia atrás más de 45º y

apóyelo sobre material expandido de embalaje o sobre un

material similar para no dañar los tubos de refrigeración

situados en la parte de atrás.

Extraiga los dos tornillos situados en la parte trasera del

frigorífico-congelador.

Levante la encimera del frigorífico-congelador.

Quite los 3 pernos de la bisagra utilizando la llave fija o Allen

de 8 mm. Quite los tres pernos del lado contrario.

Quite el soporte y la tapa de plástico.

Quite y sustituya el perno del soporte.

Introdúzcalo en el lado opuesto del frigorífico-congelador.

Levante la puerta superior del soporte de la bisagra central y

aléjela del frigorífico-congelador. Quite el tornillo de tope del

lado superior del frigorífico y colóquelo en el lado contrario.

Quite la bisagra central utilizando una llave fija o Allen de

No pierda el espesor blanco. Ponga la bisagra de lado.

Levante la puerta del soporte inferior.

Quite las placas de cierre del centro del frigorífico y

colóquelas en el lado contrario. Quite las placas de cierre de

las puertas y monte los casquillos de las bisagras en el lado

63602068E.fm Page 54 Monday, June 8, 2009 6:47 PM55

Quite los pies niveladores desenroscándolos.

Quite el soporte inferior con una llave fija o Allen de 8 mm.

Quite y sustituya el perno utilizando una llave de 10 mm para

desenroscar la tuerca y un destornillador plano para quitar el

perno. En algunos casos, puede ser necesario empujar el

perno por debajo para extraerlo completamente.

Quite el tornillo de la base y colóquelo en el lado contrario.

Quite las placas de cierre situadas en el lado del frigorífico-

congelador no utilizado y colóquelas en los orificios vacíos de

Cambie las puertas y los soportes en orden inverso.

Al sustituir los pies, compruebe que el pie de mayor tamaño

se encuentre en el lado sin soporte.

Compruebe que ambas puertas estén alineadas, horizontal y

verticalmente, y que las juntas estén colocadas

correctamente antes de fijar definitivamente la bisagra

eléctrica são efectuadas por um técnico

de equipamento eléctrico e electrónico (WEEE).

(HC), consulte a chapa de características situada

• folhas de alumínio, película transparente, embalagens

compartimento frigorífico está demasiado

Apoiando o frigorífico/congelador à parte posterior para

frigorífico/congelador.

• Pulire l’esterno con un panno morbido.

Instrumente necesare
