MANUAL DE USUARIO ARC 4004 IS WHIRLPOOL

Instrucciones para el uso

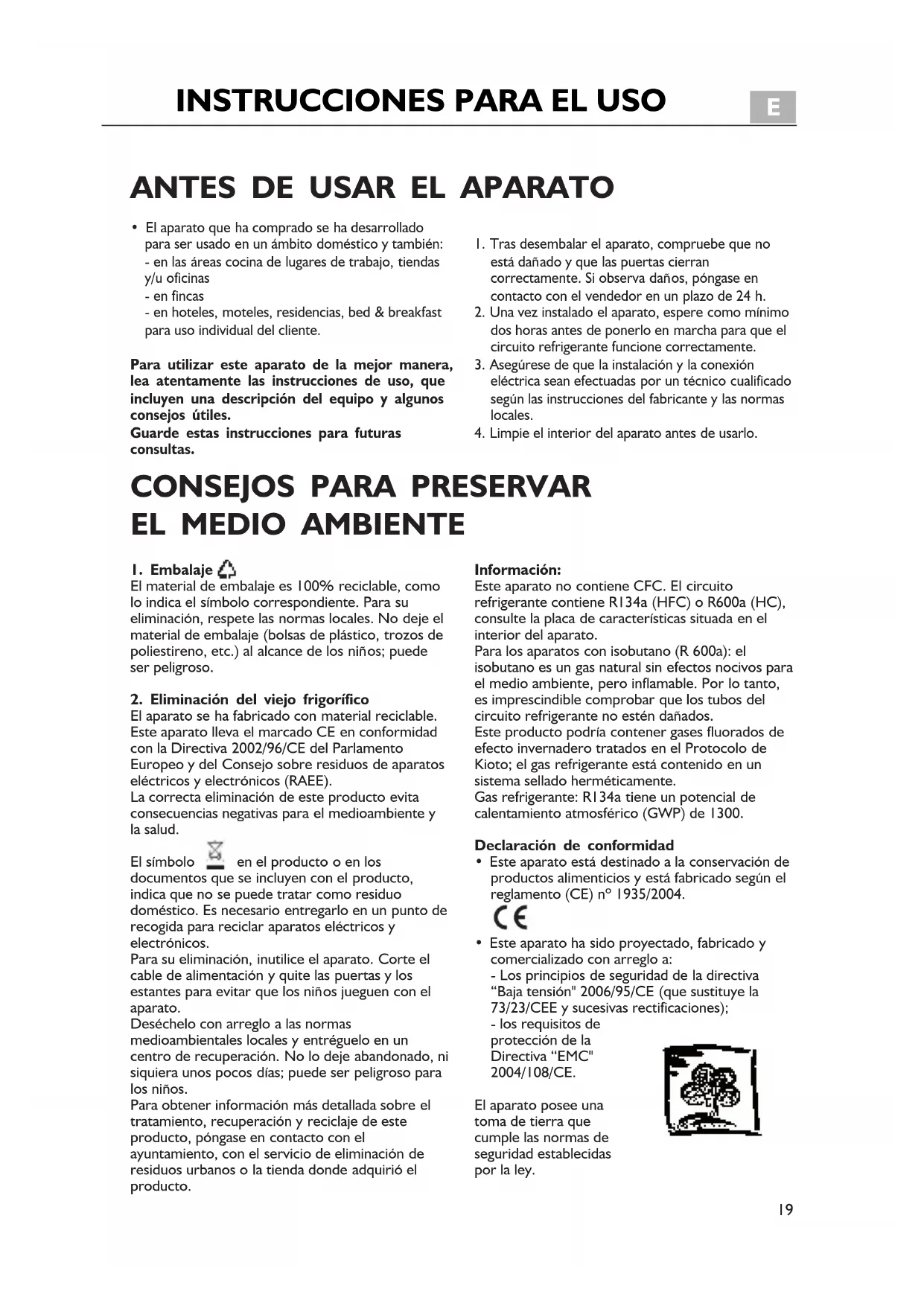

ESPAÑOL Instrucciones para el uso Página 19

ANTES DE USAR EL APARATO

• El aparato que ha comprado se ha desarrollado

para ser usado en un ámbito doméstico y también:

- en las áreas cocina de lugares de trabajo, tiendas y/u oficinas- en fincas - en hoteles, moteles, residencias, bed & breakfast para uso individual del cliente.Para utilizar este aparato de la mejor manera,lea atentamente las instrucciones de uso, queincluyen una descripción del equipo y algunosconsejos útiles.Guarde estas instrucciones para futurasconsultas. 1. Tras desembalar el aparato, compruebe que no

está dañado y que las puertas cierran

correctamente. Si observa daños, póngase en

contacto con el vendedor en un plazo de 24 h.

2. Una vez instalado el aparato, espere como mínimo

dos horas antes de ponerlo en marcha para que el circuito refrigerante funcione correctamente. 3. Asegúrese de que la instalación y la conexión

eléctrica sean efectuadas por un técnico cualificado

según las instrucciones del fabricante y las normas locales. 4. Limpie el interior del aparato antes de usarlo. 1. Embalaje El material de embalaje es 100% reciclable, como

lo indica el símbolo correspondiente. Para su

eliminación, respete las normas locales. No deje el

material de embalaje (bolsas de plástico, trozos de

poliestireno, etc.) al alcance de los niños; puede ser peligroso.2. Eliminación del viejo frigorífico El aparato se ha fabricado con material reciclable.

Este aparato lleva el marcado CE en conformidad

con la Directiva 2002/96/CE del Parlamento

Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita

consecuencias negativas para el medioambiente y la salud. El símbolo en el producto o en los

documentos que se incluyen con el producto,

indica que no se puede tratar como residuo

doméstico. Es necesario entregarlo en un punto de

recogida para reciclar aparatos eléctricos y electrónicos. Para su eliminación, inutilice el aparato. Corte el

cable de alimentación y quite las puertas y los

estantes para evitar que los niños jueguen con el aparato. Deséchelo con arreglo a las normas

medioambientales locales y entréguelo en un

centro de recuperación. No lo deje abandonado, ni

siquiera unos pocos días; puede ser peligroso para los niños. Para obtener información más detallada sobre el

tratamiento, recuperación y reciclaje de este

producto, póngase en contacto con el

ayuntamiento, con el servicio de eliminación de

residuos urbanos o la tienda donde adquirió el producto.Información: Este aparato no contiene CFC. El circuito

refrigerante contiene R134a (HFC) o R600a (HC),

consulte la placa de características situada en el interior del aparato. Para los aparatos con isobutano (R 600a): el

isobutano es un gas natural sin efectos nocivos para

el medio ambiente, pero inflamable. Por lo tanto,

es imprescindible comprobar que los tubos del circuito refrigerante no estén dañados. Este producto podría contener gases fluorados de

efecto invernadero tratados en el Protocolo de

Kioto; el gas refrigerante está contenido en un sistema sellado herméticamente. Gas refrigerante: R134a tiene un potencial de calentamiento atmosférico (GWP) de 1300.Declaración de conformidad • Este aparato está destinado a la conservación de

productos alimenticios y está fabricado según el reglamento (CE) nº 1935/2004. • Este aparato ha sido proyectado, fabricado y comercializado con arreglo a: - Los principios de seguridad de la directiva

“Baja tensión" 2006/95/CE (que sustituye la 73/23/CEE y sucesivas rectificaciones);- los requisitos deprotección de laDirectiva “EMC"2004/108/CE.El aparato posee unatoma de tierra quecumple las normas deseguridad establecidaspor la ley.

CONSEJOS PARA PRESERVAR EL MEDIO AMBIENTE Standard_pages_E_m:Layout 1 6/1/09 12:30 PM Page 1

INSTRUCCIONES PARA EL USO E ANTES DE USAR EL APARATO

• El aparato que ha comprado es para uso

exclusivamente doméstico.

Para utilizar este aparato de la mejor manera,

lea atentamente las instrucciones de uso, que

incluyen una descripción del equipo y algunos

Guarde estas instrucciones para futuras

1.Tras desembalar el aparato, compruebe que no

está dañado y que las puertas cierran

correctamente. Si observa daños, póngase en

contacto con el vendedor en un plazo de 24 h.

2.Una vez instalado el aparato, espere como

mínimo dos horas antes de ponerlo en marcha

para que el circuito refrigerante funcione

3.Asegúrese de que la instalación y la conexión

eléctrica sean efectuadas por un técnico

cualificado según las instrucciones del fabricante

y las normas locales.

4.Limpie el interior del aparato antes de usarlo.

CONSEJOS PARA PRESERVAR EL MEDIO AMBIENTE

El material de embalaje es 100% reciclable, como

lo indica el símbolo correspondiente.

Para su eliminación, respete las normas locales.

No deje el material de embalaje (bolsas de plástico,

trozos de poliestireno, etc.) al alcance de los niños;

puede ser peligroso.

2.Eliminación del viejo frigorífico

El aparato se ha fabricado con material reciclable.

Este aparato lleva el marcado CE en conformidad

con la Directiva 2002/96/CE del Parlamento

Europeo y del Consejo sobre residuos de aparatos

eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita

consecuencias negativas para el medioambiente y la

El símbolo en el producto o en los documentos

que se incluyen con el producto, indica que no se

puede tratar como residuo doméstico. Es necesario

entregarlo en un punto de recogida para reciclar

aparatos eléctricos y electrónicos.

Para su eliminación, inutilice el aparato. Corte el

cable de alimentación y quite las puertas y los

estantes para evitar que los niños jueguen con el

Deséchelo con arreglo a las normas

medioambientales locales y entréguelo en un

centro de recuperación. No lo deje abandonado, ni

siquiera unos pocos días; puede ser peligroso para

Para obtener información más detallada sobre el

tratamiento, recuperación y reciclaje de este

producto, póngase en contacto con el

ayuntamiento, con el servicio de eliminación de

residuos urbanos o la tienda donde adquirió el

consulte la placa de características situada en el

interior del aparato.

Para los aparatos con isobutano (R 600a): el

isobutano es un gas natural sin efectos nocivos para

el medio ambiente, pero inflamable. Por lo tanto, es

imprescindible comprobar que los tubos del

circuito refrigerante no estén dañados.

Este producto podría contener gases fluorados de

efecto invernadero tratados en el Protocolo de

Kioto; el gas refrigerante está contenido en un

sistema sellado herméticamente.

Gas refrigerante: R134a tiene un potencial de

calentamiento atmosférico (GWP) de 1300.

Declaración de conformidad

Este aparato está destinado a la conservación de

productos alimenticios y está fabricado según el

reglamento (CE) n° 1935/2004.

Este aparato ha sido proyectado, fabricado y

comercializado con arreglo a:

• Los principios de seguridad de la directiva “Baja

tensión” 2006/95/CE (que sustituye la 73/23/CEE

y sucesivas rectificaciones);

• Los requisitos de protección de la Directiva

89/336/CEE (Compatibilidad Electromagnética),

modificada por la Directiva 93/68/CEE.

El aparato posee una toma de tierra que cumple las

normas de seguridad establecidas por la ley.20

• Para mover e instalar el aparato son necesarias dos

• Al mover el aparato tenga cuidado de no dañar el

pavimento (p. ej. parqué).

• Durante la instalación, cerciórese de que el aparato

no se apoya en el cable de alimentación.

• Asegúrese de que el aparato no esté cerca de una

• Para garantizar una correcta ventilación, deje un

espacio a ambos lados y encima del aparato, o

bien, siga las instrucciones de instalación.

• No bloquee las aberturas de ventilación del

• No dañe los tubos del circuito refrigerante del

• Instale y nivele el aparato sobre un pavimento que

soporte su peso y en una zona adecuada para su

• Coloque el producto en un lugar seco y bien

ventilado. El aparato está preparado para el

funcionamiento a temperaturas ambiente indicadas

en la tabla siguiente, según la clase climática a la

que pertenece, que figura en la placa de

características. Puede que el aparato no funcione

correctamente si se deja durante mucho tiempo a

una temperatura superior o inferior a los límites

• Compruebe que el voltaje que figura en la placa de

características corresponde al de la vivienda.

• No utilice adaptadores múltiples ni alargaderas.

• Para conectarlo a la red hídrica, utilice el tubo que

se suministra con el aparato nuevo y no el del

• La modificación o sustitución del cable de

alimentación debe efectuarla personal cualificado o

el Servicio de Asistencia Técnica.

• La desconexión de la alimentación eléctrica deberá

poder efectuarse desenchufando el aparato o bien

mediante un interruptor bipolar de red situado

gases propelentes o substancias inflamables en el

• No almacene o utilice gasolina u otros productos

inflamables cerca de este aparato u otros

electrodomésticos. Las emanaciones pueden

originar fuego o una explosión.

• No utilice dispositivos mecánicos, eléctricos o

químicos distintos a los indicados por el fabricante

para acelerar el proceso de descongelación.

• No utilice o introduzca aparatos eléctricos en el

interior de los compartimentos del aparato, a

menos que lo autorice el fabricante.

• Este aparato no está diseñado para que lo utilicen

niños, personas con discapacidades físicas,

sensoriales o mentales, o personas sin experiencia

y conocimientos del aparato, salvo en el caso de

que exista una persona que se haga responsable de

su seguridad y les instruya o vigile durante el uso.

• Asegúrese de que los niños no jueguen con el

aparato o se escondan en él, ya que podrían

quedarse atrapados y morir asfixiados.

• Aunque no sea tóxico, no ingiera el líquido que

contienen los acumuladores de frío (en algunos

• No coma cubitos de hielo ni polos inmediatamente

después de sacarlos del congelador. El frío puede

provocar quemaduras en las mucosas.

• Antes de efectuar cualquier operación de

mantenimiento o limpieza, desenchufe el aparato

de la red eléctrica o desconéctelo de la fuente de

• Todos los aparatos provistos de productores de

hielo y distribuidores de agua deben conectarse a

una red hídrica que suministre exclusivamente agua

potable (con una presión entre 0,17 y 0,81 MPa

(1,7 y 8,1 bares)). Los productores de hielo y/o

agua que no estén directamente conectados a la

alimentación hídrica deben llenarse únicamente con

• Utilice el compartimento frigorífico sólo para

conservar alimentos frescos y el compartimento

congelador únicamente para conservar productos

congelados, congelar alimentos frescos y producir

• No almacene envases de vidrio con líquidos en el

congelador; podrían explotar.

El fabricante declina cualquier responsabilidad si

no se respetan las sugerencias y precauciones

anteriormente indicadas.

PRECAUCIONES Y SUGERENCIAS GENERALES Clase climática

T. Amb. (°C) T. Amb. (°F)

Standard_pages_E_m:Layout 1 6/1/09 12:30 PM Page 221

QUÉ HACER CUANDO EL APARATO NO SE UTILIZA Ausencia breve

No es necesario desconectar el aparato si va a estar

fuera menos de tres semanas. Consuma los

productos perecederos y congele el resto de los

Si su frigorífico dispone de productor automático

1.apague el dispositivo.

2.Cierre el suministro de agua que alimenta el

productor automático de hielo.

3.Vacíe el contenedor de los cubitos de hielo.

Quite todos los alimentos si va a estar fuera durante

tres semanas o más. Si su frigorífico dispone de

productor automático de hielo:

1.apague el dispositivo.

2.Cierre el suministro de agua que alimenta el

productor automático de hielo.

3.Vacíe el contenedor de los cubitos de hielo.

Coloque unas cuñas de madera o plástico en la

parte superior de ambas puertas y fíjelas con cinta

adhesiva para mantenerlas entreabiertas y permitir

la circulación del aire en ambos compartimentos.

Esto evita la aparición de malos olores y moho

1.Extraiga todos los componentes internos.

2.Embálelos y únalos con cinta adhesiva para que

no se suelten ni se pierdan.

3.Enrosque los pies regulables para que no toquen

la superficie de apoyo.

4.Cierre y fije las dos puertas y el cable de

alimentación del aparato con cinta adhesiva.

Interrupción del suministro eléctrico

Si se produce un corte en el suministro eléctrico,

póngase en contacto con la compañía eléctrica y

pregunte cuánto tiempo va a durar el corte de

suministro eléctrico. Atención: recuerde que un

aparato lleno de alimentos congelados se mantiene

frío durante más tiempo que uno parcialmente lleno.

Si los alimentos aún tienen cristales de hielo, puede

volver a congelarlos; sin embargo, su sabor y aroma

pueden haberse alterado.

Si los alimentos no están en buenas condiciones,

Interrupción del suministro eléctrico durante

1.Mantenga las puertas del aparato cerradas para

conservar los alimentos durante más tiempo.

Interrupción del suministro eléctrico durante más

1.Saque todos los alimentos congelados y

colóquelos en un congelador portátil. Si no

dispone de este tipo de congelador y tampoco

tiene bolsas de hielo artificial, intente consumir

primero los alimentos más perecederos.

2.Vacíe el contenedor de los cubitos de hielo.

LIMPIEZA Y MANTENIMIENTO Antes de realizar cualquier operación de

mantenimiento o limpieza, desenchufe el aparato

de la toma de corriente o interrumpa la

alimentación eléctrica.

Limpie periódicamente el aparato con un paño

humedecido en una solución de agua tibia y

detergentes neutros específicos para la limpieza del

interior del frigorífico.

No utilice detergentes ni abrasivos. No limpie

nunca los componentes del frigorífico con líquido

inflamable. Las emanaciones pueden originar fuego

Limpie la parte exterior del aparato y la junta de la

puerta con un paño húmedo y séquelo con un paño

No utilice aparatos de limpieza con vapor.

Limpie el condensador con un aspirador, como se

indica a continuación: desmonte el zócalo anterior

(vea el manual de instalación) y limpie el

- no utilice sustancias alcohólicas para limpiar las

teclas y la pantalla del panel de mandos, utilice

- Los tubos del sistema de refrigeración están

situados cerca de la cubeta de descongelación

y pueden calentarse. Límpielos

periódicamente con una aspiradora.

SUSTITUCIÓN DE LA BOMBILLA Desconecte siempre el aparato del suministro

eléctrico antes de cambiar la bombilla.

Cómo cambiar la bombilla del congelador.

1.Algunos modelos poseen una bombilla especial.

2.No utilice bombillas de potencia superior a 15 W

3.Las instrucciones para cambiar la bombilla se

encuentran en la tabla (HOJA DE PRODUCTO)

GUÍA PARA LA SOLUCIÓN DE PROBLEMAS Antes de llamar al Servicio Posventa

En muchos casos, los problemas se pueden

solucionar fácilmente sin necesidad de

Al encenderse y apagarse durante el

funcionamiento, los ventiladores y motores

del aparato generan ruidos que deben

considerarse normales.

Algunos de ellos se pueden reducir

- instalando el aparato sobre una superficie

- Evitando que el aparato entre en contacto con

- Colocando los componentes internos

- Evitando que las botellas y los recipientes se

Ruidos de funcionamiento: Silbido, cuando se

enciende el aparato por primera vez o tras un

largo periodo sin uso.

Borboteo, cuando el líquido refrigerante entra

Zumbido, cuando se activa la válvula del agua

Crujido, cuando se dispara el compresor o el

hielo cae en el compartimento. Crujidos,

cuando el compresor se enciende y se apaga.

Ruidos del productor de hielo automático (en

- zumbido de la válvula del agua, borboteo del

agua y crujido al caer el hielo en el

El aparato no funciona, compruebe:

• si el cable de alimentación está conectado a una

toma de corriente con la tensión y el voltaje

• los dispositivos de seguridad y los fusibles

El productor automático de hielo no funciona

(sólo en algunos modelos), compruebe:

• Si el congelador ha tenido tiempo de refrigerarse.

Cuando el aparato es nuevo, tarda hasta doce

horas en refrigerarse.

• Si la tecla ON/OFF del productor automático de

hielo está en la posición ON.

• Si el interruptor del productor automático de

hielo que hay dentro del congelador está en

posición OFF, es decir, en posición horizontal

(sólo en algunos modelos).

• Si el agua está abierta. Si llega agua al productor

• Si el aparato tiene un filtro para el agua (sólo en

algunos modelos). El filtro puede estar obstruido

o mal colocado. Primero, revise las instrucciones

de instalación del filtro para comprobar que fue

instalado correctamente y que no esté obturado.

Si el problema no radica en la instalación o la

obstrucción, llame al servicio técnico.

Hay agua en la cubeta de descongelación:

• Esto es normal cuando hace calor y hay

humedad. La cubeta puede estar incluso medio

llena. Asegúrese de que el frigorífico está

nivelado para evitar que el agua se salga de la

Los bordes del mueble del aparato en

contacto con la junta de la puerta están

• Es normal cuando hace calor y está en marcha el

La luz no se enciende, comprobar:

• Los dispositivos de seguridad y los fusibles.

• Si el cable de alimentación está conectado a una

toma de corriente con la tensión y el voltaje

• Si la bombilla está fundida.

La bombilla está fundida:

1. Desconecte el aparato del suministro eléctrico.

2. Vea el capítulo “Mantenimiento y Limpieza”.

El motor parece funcionar durante demasiado

• Si el condensador tiene polvo o pelusa.

• Si las puertas están bien cerradas.

• Si las juntas de las puertas son herméticas.

• Es normal que el motor funcione durante más

tiempo en días calurosos o cuando la

temperatura de la habitación es alta.

• Si la puerta ha permanecido abierta durante

mucho tiempo o se ha introducido una gran

cantidad de alimentos, el motor funciona durante

más tiempo para enfriar el interior del aparato.

• El tiempo de funcionamiento del motor depende

de varios factores: frecuencia con que se abre la

puerta, cantidad de alimentos almacenados,

temperatura de la habitación, ajuste de los

controles del termostato.

La temperatura del aparato es demasiado

• Si los controles del refrigerador están ajustados

• Si se han introducido hace poco tiempo grandes

cantidades de alimentos frescos en el aparato.

• Si las puertas se abren con frecuencia.

• Si las puertas cierran correctamente.

• Si los conductos de aire dentro del

compartimento están obstruidos e impiden la

circulación del aire frío.

Se ha acumulado humedad, compruebe:

• Si los conductos de aire dentro del

compartimento están obstruidos e impiden la

circulación del aire.

• Si los alimentos están bien envueltos. Seque los

contenedores húmedos antes de introducirlos en

• Si las puertas se abren con frecuencia. Al abrir la

puerta, la humedad de la habitación entra en el

frigorífico. Cuantas más veces se abre la puerta,

más rápido se acumula la humedad, sobre todo si

la habitación es muy húmeda.

• Si la habitación es muy húmeda, es normal que se

acumule humedad en el interior del frigorífico.

Las puertas no se cierran ni se abren

• Asegúrese de que los paquetes de alimentos no

• Asegúrese de que los componentes internos o el

productor automático de hielo estén bien

• Asegúrese de que las juntas no estén sucias ni

• Asegúrese de que el aparato esté nivelado.

SERVICIO DE ASISTENCIA TÉCNICA POSVENTA Antes de llamar al Servicio de Asistencia

Vuelva a poner en marcha el aparato para

comprobar si se ha resuelto el fallo. Si el resultado

es negativo, desenchufe el aparato y repita la

operación al cabo de una hora.

Si el problema persiste después de efectuar los

controles descritos en la Guía para la solución de

problemas y encender nuevamente el aparato,

póngase en contacto con el Servicio de Asistencia

• el modelo y el número de serie del aparato

(indicado en la placa del número de serie),

• la naturaleza del problema,

• el número de servicio (número que aparece

después de la palabra SERVICE, en la placa de

características situada en el interior del aparato),

• su dirección completa,

• su número y prefijo telefónico.

Se puede modificar la dirección de apertura

de la puerta. Si esta operación la realiza el

Servicio de Asistencia Posventa, no se

considera una intervención en garantía.23

ANTES DE USAR O PRODUTO

eléctrica são efectuadas por um técnico

equipamento eléctrico e electrónico (WEEE).Ao

reciclagem de equipamentos eléctricos e electrónicos. No momento do desmantelamento, torne o

eléctrica são efectuadas por um técnico

equipamento eléctrico e electrónico (WEEE).

equipamentos eléctricos e electrónicos.

(HC), consulte a chapa de características situada no

específicos para a limpeza interna do frigorífico.

número de ventoinhas e de motores que se

funcionar durante demasiado tempo:

(indicado na chapa de características),
