MANUALE UTENTE ARC 4004 IS WHIRLPOOL

Istruzioni per l’uso

ITALIANO Istruzioni per l’uso Pagina 27

controles del termostato.

PRIMA DI USARE L’APPARECCHIO • L'apparecchio che avete acquistato è stato sviluppato per essere impiegato in ambito domestico ed anche: - nelle aree cucina di luoghi di lavoro, negozi e/o uffici- nelle fattorie - in hotels, motels, residences, bed & breakfast ad uso del singolo cliente.Per utilizzare al meglio il vostro apparecchio,vi invitiamo a leggere attentamente leistruzioni per l'uso, in cui troverete ladescrizione del prodotto e consigli utili.Conservare queste istruzioni per futureconsultazioni. 1. Dopo aver disimballato l'apparecchio, assicurarsi

che non sia danneggiato e che la porta si chiuda perfettamente. Eventuali danni devono essere comunicati al rivenditore entro 24 ore dalla consegna dell'apparecchio. 2. Attendere almeno due ore prima di mettere in

funzione l'apparecchio, per dar modo al circuito refrigerante di essere perfettamente efficiente. 3. Accertarsi che l'installazione ed il collegamento

elettrico siano effettuati da un tecnico qualificato

secondo le istruzioni del fabbricante ed in

conformità alle norme locali sulla sicurezza.

4. Pulire l'interno dell'apparecchio prima di utilizzarlo.1. Imballo Il materiale di imballo è riciclabile al 100% ed è

contrassegnato dal simbolo del riciclaggio. Per lo

smaltimento seguire le normative locali. Il materiale

di imballaggio (sacchetti di plastica, parti in

polistirolo, ecc…) deve essere tenuto fuori dalla

portata dei bambini in quanto potenziale fonte di pericolo.2. Rottamazione/SmaltimentoL’apparecchio è stato realizzato con materialericiclabile.Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo apparecchio sia rottamato in modo

corretto, contribuite a prevenire le potenziali

conseguenze negative per l’ambiente e la salute. Il simbolo sull’apparecchio, o sulladocumentazione di accompagnamento, indica che questo apparecchio non deve essere trattato come

rifiuto domestico ma deve essere consegnato

presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.Al momento della rottamazione, rendere l’apparecchio inservibile tagliando il cavo di

alimentazione rimuovendo le porte ed i ripiani in

modo che i bambini non possano accedere facilmente all’interno dell’apparecchio. Rottamarlo seguendo le norme locali per lo

smaltimento dei rifiuti e consegnarlo negli appositi

punti di raccolta, non lasciandolo incustodito

neanche per pochi giorni essendo una fonte di pericolo per un bambino. Per ulteriori informazioni sul trattamento, recupero

e riciclaggio di questo apparecchio, contattare

l’idoneo ufficio locale, il servizio di raccolta dei rifiuti

domestici o il negozio presso il quale l’apparecchio è stato acquistato.Informazione: Questo apparecchio é privo di CFC. Il circuito

refrigerante contiene R134a (HFC) o R600a (HC),

vedere la targhetta matricola posta all’interno dell’apparecchio. Per gli apparecchi con Isobutano (R600a):

l’isobutano é un gas naturale senza effetti sull’ambiente ma infiammabile. Èquindi indispensabile accertarsi che i tubi del circuito refrigerante non siano danneggiati. Questo prodotto potrebbe contenere gas serra

fluorurati trattati nel Protocollo di Kyoto; il gas

refrigerante é contenuto in un sistema sigillato

ermeticamente. Gas refrigerante: R134a ha un

potenziale di riscaldamento globale (GWP) di 1300. Dichiarazione di conformità• Questo apparecchio è destinato alla conservazione di prodotti alimentari ed è

fabbricato in conformità al regolamento (CE) No. 1935/2004.• Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità a:

- obiettivi di sicurezza della Direttiva “Bassa Tensione” 2006/95/CE (che sostituisce la73/23/CEE e successivi emendamenti); - i requisiti di protezione della Direttiva “EMC” 2004/108/CE.La sicurezza elettricadell’apparecchio é assicuratasoltanto quando écorrettamente collegato ad unefficiente impianto di messa aterra a norma di legge.

CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE Standard_pages_I_m:Layout 1 6/1/09 12:38 PM Page 1

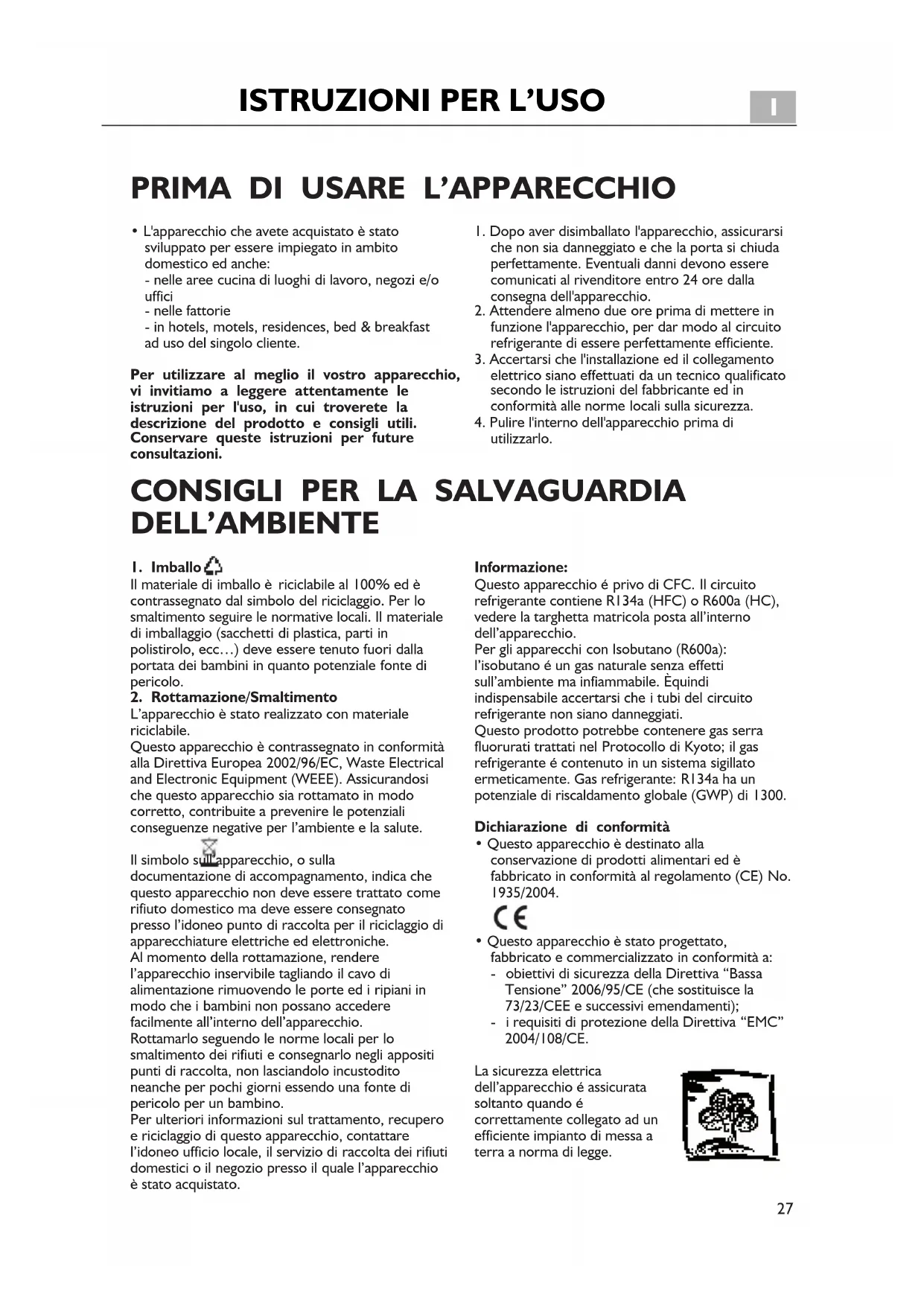

ISTRUZIONI PER L’USO I PRIMA DI USARE IL L’APPARECCHIO

• L'apparecchio che avete acquistato é ad uso

esclusivamente domestico.

Per utilizzare al meglio il vostro apparecchio,

vi invitiamo a leggere attentamente le

istruzioni per l'uso in cui troverete la

descrizione del prodotto e consigli utili.

Conservare queste istruzioni per future

1.Dopo aver disimballato l'apparecchio, assicurarsi

che non sia danneggiato e che la porta si chiuda

perfettamente. Eventuali danni devono essere

comunicati al rivenditore entro 24 ore dalla

consegna dell'apparecchio.

2.Attendere almeno due ore prima di mettere in

funzione l'apparecchio, per dar modo al circuito

refrigerante di essere perfettamente efficiente.

3.Accertarsi che l'installazione ed il collegamento

elettrico siano effettuati da un tecnico qualificato

secondo le istruzioni del fabbricante ed in

conformità alle norme locali sulla sicurezza.

4.Pulire l'interno dell'apparecchio prima di utilizzarlo.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

Il materiale di imballo è riciclabile al 100%

ed è contrassegnato dal simbolo del riciclaggio . Per

lo smaltimento seguire le normative locali.

Il materiale di imballaggio (sacchetti di plastica, parti

in polistirolo, ecc...) deve essere tenuto fuori dalla

portata dei bambini in quanto potenziale fonte di

2.Rottamazione/Smaltimento

L'apparecchio è stato realizzato con materiale

Questo apparecchio è contrassegnato in

conformità alla Direttiva Europea 2002/96/EC,

Waste Electrical and Electronic Equipment

(WEEE). Assicurandosi che questo apparecchio sia

rottamato in modo corretto, contribuite a

prevenire le potenziali conseguenze negative per

l'ambiente e la salute.

Il simbolo sull'apparecchio, o sulla

documentazione di accompagnamento, indica che

questo apparecchio non deve essere trattato come

rifiuto domestico ma deve essere consegnato

presso l'idoneo punto di raccolta per il riciclaggio di

apparecchiature elettriche ed elettroniche.

Al momento della rottamazione, rendere

l'apparecchio inservibile tagliando il cavo di

alimentazione rimuovendo le porte ed i ripiani in

modo che i bambini non possano accedere

facilmente all'interno dell'apparecchio. Rottamarlo

seguendo le norme locali per lo smaltimento dei

rifiuti e consegnarlo negli appositi punti di raccolta,

non lasciandolo incustodito neanche per pochi

giorni essendo una fonte di pericolo per un

bambino. Per ulteriori informazioni sul

trattamento, recupero e riciclaggio di questo

apparecchio, contattare l'idoneo ufficio locale, il

servizio di raccolta dei rifiuti domestici o il negozio

presso il quale l'apparecchio è stato acquistato.

Questo apparecchio é privo di CFC. Il circuito

refrigerante contiene R134a (HFC) o R600a (HC),

vedere targhetta matricola posta all'interno

Per gli apparecchi con Isobutano (R600a):

l'isobutano é un gas naturale senza effetti

sull'ambiente ma infiammabile. È quindi

indispensabile accertarsi che i tubi del circuito

refrigerante non siano danneggiati.

Questo prodotto potrebbe contenere gas serra

fluoritani trattati nel Protocollo di Kyoto; il gas

refrigerante é contenuto in un sistema sigillato

ermeticamente. Gas refrigerante: R134a ha un

potenziale di riscaldamento globale (GWP) di 1300.

Dichiarazione di conformità

Questo apparecchio è destinato alla conservazione

di prodotti alimentari ed è fabbricato in conformità

al regolamento (CE) No. 1935/2004.

Questo apparecchio è stato progettato, fabbricato

e commercializzato in conformità a:

• gli obiettivi di sicurezza della Direttiva Bassa

Tensione 2006/95/CE (che sostituisce la

Direttiva 73/23/CEE e successivi emendamenti);

• i requisiti di protezione della Direttiva “EMC”

89/336/CEE, modificata dalla Direttiva 93/68/CEE La sicurezza elettrica dell'apparecchio é assicurata

soltanto quando é correttamente collegato ad un

efficiente impianto di messa a terra a norma di legge.28

La movimentazione e l’installazione

dell'apparecchio deve essere effettuata da due o

Fare attenzione durante gli spostamenti in modo

da non danneggiare i pavimenti (es. parquet).

Durante l’installazione, accertarsi che

l’apparecchio non danneggi il cavo di

Accertarsi che l’apparecchio non sia vicino ad

una fonte di calore.

Per garantire un’adeguata ventilazione, lasciare

uno spazio su entrambi i lati e sopra

l’apparecchio e seguire le istruzioni

Mantenere libere da ostruzioni le aperture di

ventilazione dell'apparecchio.

Non danneggiare i tubi del circuito refrigerante

Installare e livellare l’apparecchio su un

pavimento in grado di sostenere il peso e in un

ambiente adatto alle sue dimensioni e al suo

Collocare l’apparecchio in un ambiente asciutto

e ben ventilato. L’apparecchio é predisposto per

il funzionamento in ambienti in cui la

temperatura sia compresa nei seguenti intervalli,

a seconda della classe climatica riportata sulla

targhetta matricola. L’apparecchio potrebbe non

funzionare correttamente se lasciato per un

lungo periodo ad una temperatura superiore o

inferiore all'intervallo previsto.

• Controllare che il voltaggio sulla targhetta

matricola corrisponda alla tensione della vostra

• Non usare adattatori nè singoli nè multipli o

• Per il collegamento alla rete idrica, utilizzare il

tubo in dotazione al nuovo apparecchio e non

riutilizzare quello dell'apparecchio precedente.

• La modifica o sostituzione del cavo di

alimentazione deve essere effettuata soltanto da

personale qualificato o dal Servizio Assistenza

• La disconnessione dell'alimentazione elettrica

deve essere possibile o disinserendo la spina o

tramite un interruttore bipolare di rete posto a

• Non introdurre nell'apparecchio bombolette

spray o recipienti che contengano propellenti o

sostanze infiammabili.

• Non conservare o usare benzina, gas o liquidi

infiammabili nelle vicinanze dell'apparecchio o di

altri elettrodomestici. I vapori che si sprigionano

possono infatti causare incendi o esplosioni.

• Non usare dispositivi meccanici, elettrici o chimici

per accelerare il processo di sbrinamento diversi

da quelli raccomandati dal fabbricante.

• Non usare o introdurre apparecchiature

elettriche all'interno degli scomparti

dell'apparecchio se questi non sono del tipo

espressamente autorizzato dal costruttore.

• Questo apparecchio non é destinato ad essere

utilizzato da persone (bambini compresi) le cui

capacità fisiche, sensoriali o mentali siano ridotte,

oppure con mancanza di esperienza e/o

conoscenza dell'apparecchio, a meno che siano

istruite o controllate durante l'utilizzo da una

persona responsabile della loro sicurezza.

• Controllare che i bambini non giochino con

l'apparecchio per evitare il rischio di

intrappolamento e soffocamento all'interno

• Non ingerire il liquido (atossico) contenuto negli

accumulatori del freddo (in alcuni modelli).

• Non mangiare cubetti di ghiaccio o ghiaccioli

subito dopo averli tolti dal congelatore poiché

potrebbero causare bruciature da freddo.

• Prima di qualsiasi operazione di manutenzione o

pulizia, disinserire la spina dalla presa di corrente

o scollegare l'alimentazione elettrica.

• Tutti gli apparecchi provvisti di produttori di

ghiaccio e distributori d'acqua devono essere

collegati ad una rete idrica che eroghi

esclusivamente acqua potabile (con una pressione

della rete idrica compresa tra i 0,17 e 0,81 MPa

(1,7 e 8,1 bar)). I produttori di ghiaccio e/o

distributori d'acqua non direttamente collegati

all'alimentazione idrica devono essere riempiti

unicamente con acqua potabile.

• Usare il comparto frigorifero solo per la

conservazione di alimenti freschi ed il comparto

congelatore solo per la conservazione di alimenti

surgelati, il congelamento di alimenti freschi e la

produzione di cubetti di ghiaccio.

• Non conservare liquidi in contenitori di vetro nel

comparto congelatore in quanto potrebbero

Il fabbricante declina ogni responsabilità nel

caso in cui i suggerimenti e le precauzioni

sopra elencate non siano state rispettate.

PRECAUZIONI E SUGGERIMENTI GENERALI Classe

RACCOMANDAZIONI IN CASO DI MANCATO UTILIZZO DELL'APPARECCHIO Assenza breve

Non è necessario scollegare l'apparecchio dalla rete

di alimentazione, se l'assenza non supera le tre

settimane. Consumare gli alimenti deperibili e

congelare gli altri.

Se il frigorifero è provvisto di produttore

automatico di ghiaccio:

1.spegnere il dispositivo.

2.Chiudere l’alimentazione idrica collegata con il

produttore automatico di ghiaccio.

3.Svuotare il contenitore dei cubetti.

Se il periodo di assenza è superiore a tre settimane,

svuotare i comparti. Se il frigorifero è provvisto di

produttore automatico di ghiaccio:

1.spegnere il dispositivo.

2.Chiudere l’alimentazione idrica collegata con il

produttore automatico di ghiaccio almeno con un

3.Svuotare il contenitore dei cubetti.

Fissare con nastro adesivo alcuni spessori di plastica

o di legno alla parte superiore di entrambe le porte,

in modo da mantenerle sufficientemente socchiuse

tanto da far circolare l'aria all'interno dei comparti.

In tal modo si eviteranno la formazione di muffa e i

1.Estrarre tutti gli elementi interni.

2.Imballarli bene e fissarli insieme con nastro adesivo,

per evitare che si urtino a vicenda o vadano persi.

3.Avvitare i piedini regolabili in modo che non

tocchino la superficie di appoggio.

4.Chiudere e fissare entrambe le porte con nastro

adesivo e, utilizzando ancora il nastro adesivo,

fissare il cavo di alimentazione all'apparecchio.

Interruzione dell'alimentazione

In caso di interruzioni di corrente, rivolgersi

all'ufficio locale dell'azienda di erogazione

dell'energia elettrica, per informarsi sulla durata

dell'interruzione. Nota: si ricordi che un

apparecchio pieno mantiene il freddo più a lungo di

uno parzialmente pieno.

Se sugli alimenti sono ancora visibili cristalli di

ghiaccio, è possibile ricongelarli, anche se sapore ed

aroma potrebbero risultare alterati.

Se gli alimenti non sono in buone condizioni, è

Per interruzioni di corrente che durano un massimo

1.Tenere chiuse entrambe le porte

dell'apparecchio. Ciò consentirà agli alimenti di

mantenersi freddi il più a lungo possibile.

Per interruzioni di corrente che durano oltre 24 ore.

1.Svuotare il comparto congelatore e sistemare gli

alimenti in un congelatore portatile. Se questo

tipo di congelatore non è disponibile e,

analogamente, non è disponibile ghiaccio

artificiale, occorre cercare di consumare gli

alimenti più deperibili.

2.Svuotare il contenitore dei cubetti.

MANUTENZIONE E PULIZIA Prima di effettuare qualsiasi operazione di

manutenzione e di pulizia, scollegare l'apparecchio

dalla rete di alimentazione o scollegare

l'alimentazione elettrica.

Pulire periodicamente l’apparecchio utilizzando un

panno ed una soluzione di acqua tiepida e detergenti

neutri specifici per la pulizia interna del frigorifero.

Non usare mai detergenti o abrasivi. Non pulire mai

i componenti del frigorifero con liquidi infiammabili.

I vapori potrebbero causare incendi o esplosioni.

Pulire l’esterno dell’apparecchio e la guarnizione

delle porte con un panno umido e asciugare con un

Non usare pulitrici a vapore.

Pulire il condensatore con un aspirapolvere,

procedendo come indicato di seguito: smontare lo

zoccolo anteriore (si veda il manuale di installazione) e

procedere con la pulizia del condensatore

- i tasti e il display del pannello comandi non devono

essere puliti con alcool o sostanze derivate dal

medesimo, ma con un panno asciutto.

- I tubi del sistema di refrigerazione sono ubicati

vicino alla vaschetta di sbrinamento e possono

diventare roventi. Pulirli periodicamente con

SOSTITUZIONE DELLA LAMPADINA Prima di sostituire la lampadina, scollegare

sempre l'apparecchio dalla rete di

Come sostituire la lampadina del comparto

1.Alcuni modelli adottano una lampadina speciale

2.La lampadina non deve superare i 15 W

3.Le istruzioni per la sostituzione della lampadina

sono fornite nella tabella (SCHEDA PRODOTTO)

GUIDA RICERCA DEI GUASTI Prima di chiamare l’Assistenza post-vendita....

Spesso i problemi sono originati da condizioni

facilmente individuabili e risolvibili dall'utilizzatore

senza attrezzi di nessun tipo.

I rumori emessi dall'apparecchio sono normali,

essendo dotato di un certo numero di ventole

e di motori che si accendono e si spengono

automaticamente per la regolazione delle

Alcuni rumori emessi durante il

funzionamento possono essere ridotti

- livellando l'apparecchio ed installandolo su una

- Separando l'apparecchio dal mobilio ed

evitando il contatto con il medesimo.

- Controllando che gli elementi interni siano

disposti correttamente.

- Controllando che le bottiglie e i contenitori

non siano a contatto tra loro.

Alcuni rumori di funzionamento udibili: un sibilo,

alla prima accensione dell'apparecchio o dopo

una lunga interruzione del funzionamento.

Un gorgoglio, quando il liquido refrigerante

Un ronzio, quando si attivano la valvola

dell'acqua o la ventola.30

Uno scricchiolio, quando si avvia il compressore

o quando il ghiaccio pronto cade nello

scomparto del ghiaccio. Scricchiolii improvvisi,

quando il compressore si accende e si spegne.

Rumori del produttore automatico del

ghiaccio (in alcuni modelli):

- poiché l'apparecchio è dotato di un produttore

automatico del ghiaccio, si potranno udire un

ronzio (emesso dalla valvola dell'acqua), un

gocciolio d'acqua e il suono secco del ghiaccio

che cade nel contenitore.

L'apparecchio non funziona:

• la spina del cavo di alimentazione elettrica è inserita

in una presa sotto tensione con il giusto voltaggio?

• Sono stati controllati i dispositivi di protezione ed

i fusibili dell'impianto elettrico?

Se il produttore automatico di ghiaccio non

funziona (in alcuni modelli):

• il congelatore ha avuto il tempo necessario per

raffreddarsi? Con un apparecchio nuovo può

essere necessaria una notte.

• Il pulsante ON/OFF del produttore automatico

di ghiaccio è in posizione ON?

• Verificare che la leva del produttore automatico

di ghiaccio, all’interno del comparto congelatore,

non sia in posizione OFF, ovvero in posizione

orizzontale (in alcuni modelli).

• L'acqua è aperta? Arriva acqua al produttore

automatico di ghiaccio?

• Sull'apparecchio è installato un filtro dell’acqua (in

alcuni modelli)? Il filtro può essere ostruito

oppure non correttamente installato.

Controllare dapprima le istruzioni di installazione

del filtro, per accertarsi che esso sia stato inserito

correttamente e non sia ostruito. Se il problema

non dipende dall'installazione o dall'ostruzione,

rivolgersi a personale qualificato o a un tecnico.

Presenza di acqua nella vaschetta di

• È normale quando il clima è caldo e umido. La

vaschetta può riempirsi anche fino a metà.

Assicurarsi che il frigorifero sia in piano, in modo

da evitare la fuoriuscita dell'acqua dalla vaschetta

Se i bordi dell'armadio dell'apparecchio a

contatto con la guarnizione della porta sono caldi:

• è normale quando il clima è caldo e quando il

compressore è in funzione.

Se la luce non funziona:

• sono stati controllati i dispositivi di protezione ed

i fusibili dell'impianto elettrico?

• La spina del cavo di alimentazione elettrica è inserita

in una presa sotto tensione con il giusto voltaggio?

• Si è bruciata la lampadina?

Se la lampadina è bruciata:

1. scollegare sempre l'apparecchio dalla rete di

2. Vedere il capitolo “Manutenzione e Pulizia”.

Il motore rimane apparentemente in funzione

• Il condensatore è libero da polvere e lanugine?

• Le porte sono chiuse correttamente?

• Le guarnizioni delle porte sono perfettamente a

• Quando il clima è caldo o la stanza è riscaldata, è

normale che il motore funzioni più a lungo.

• Se la porta è rimasta aperta a lungo o se sono

state inserite grandi quantità di alimenti, il

motore rimane in funzione più a lungo per

raffreddare l’interno dell’apparecchio.

• Il tempo di funzionamento del motore dipende

da diversi fattori: numero di aperture dalle porte,

quantità di alimenti conservati, temperatura del

locale, regolazione dei termostati.

Se la temperatura dell’apparecchio è troppo alta:

• i comandi dell’apparecchio sono regolati

• Sono state inserite da poco quantità elevate di

cibi freschi nell'apparecchio?

• Verificare che le porte non vengano aperte

• Verificare che le porte si chiudano perfettamente.

• Verificare che i convogliatori d’aria all'interno del

comparto non siano ostruiti, impedendo la

circolazione dell'aria fredda.

Accumulo di umidità:

• verificare che i convogliatori d’aria all'interno del

comparto non siano ostruiti impedendo la

circolazione dell'aria.

• Verificare che gli alimenti siano confezionati

correttamente. Asciugare i contenitori bagnati,

prima di introdurli nell'apparecchio.

• Verificare che le porte non vengano aperte

troppo spesso. Aprendo la porta, l’umidità

contenuta nell’aria esterna entra

nell’apparecchio. Quanto più spesso si apre la

porta, tanto più rapido sarà l'accumulo di umidità,

specialmente se il locale stesso è molto umido.

• Se il locale in cui è installato l'apparecchio è molto

umido, è normale che all'interno del frigorifero si

Le porte non si chiudono o non si aprono

• controllare che non vi siano involucri di alimenti

che bloccano la porta.

• Verificare che le parti interne o il produttore

automatico di ghiaccio non siano fuori posto.

• Verificare che le guarnizioni non siano sporche o

• Verificare che l'apparecchio sia in piano.

SERVIZIO ASSISTENZA TECNICA POST-VENDITA Prima di chiamare l’Assistenza post-vendita:

accendere nuovamente l’apparecchio, per accertarsi

che l’inconveniente sia stato risolto. In caso contrario,

scollegare nuovamente il prodotto dalla rete di

alimentazione e attendere un'ora prima di riaccenderlo.

Se, dopo avere eseguito i controlli descritti nella

Guida all'identificazione dei guasti e dopo avere

nuovamente acceso l'apparecchio questo non

funziona correttamente, rivolgersi al Servizio di

Assistenza Tecnica, spiegando il problema.

Si prega di indicare:

• il modello e il numero di serie dell'apparecchio

(indicato sulla targhetta matricola),

• la natura del problema,

• il numero Service (la cifra che si trova dopo la

parola SERVICE sulla targhetta matricola posta

all’interno dell’apparecchio),

• il proprio indirizzo completo,

• il proprio numero e prefisso telefonico.

la direzione di apertura della porta può essere

invertita. Se questa operazione è eseguita

dall'Assistenza post-vendita, non è coperta
