MANUALE UTENTE ARG341A WHIRLPOOL

Istruzioni per l’uso

ITALIANO Istruzioni per l’uso Pagina 40

SERVIÇO DE ASSISTÊNCIA TÉCNICA PÓS-VENDA40

• L'apparecchio che avete acquistato è stato sviluppato

per essere impiegato in ambito domestico ed anche:

- nelle aree cucina di luoghi di lavoro, negozi e/o uffici

- in hotels, motels, residences, bed & breakfast ad

uso del singolo cliente.

Per utilizzare al meglio il vostro apparecchio, vi

invitiamo a leggere attentamente le istruzioni per

l'uso, in cui troverete la descrizione del prodotto e

Conservare queste istruzioni per future

1. Dopo aver disimballato l'apparecchio, assicurarsi che

non sia danneggiato e che la porta si chiuda

perfettamente. Eventuali danni devono essere

comunicati al rivenditore entro 24 ore dalla consegna

2. Attendere almeno due ore prima di mettere in

funzione l'apparecchio, per dar modo al circuito

refrigerante di essere perfettamente efficiente.

3. Accertarsi che l'installazione ed il collegamento

elettrico siano effettuati da un tecnico qualificato

secondo le istruzioni del fabbricante ed in conformità

alle norme locali sulla sicurezza.

4. Pulire l'interno dell'apparecchio prima di utilizzarlo.

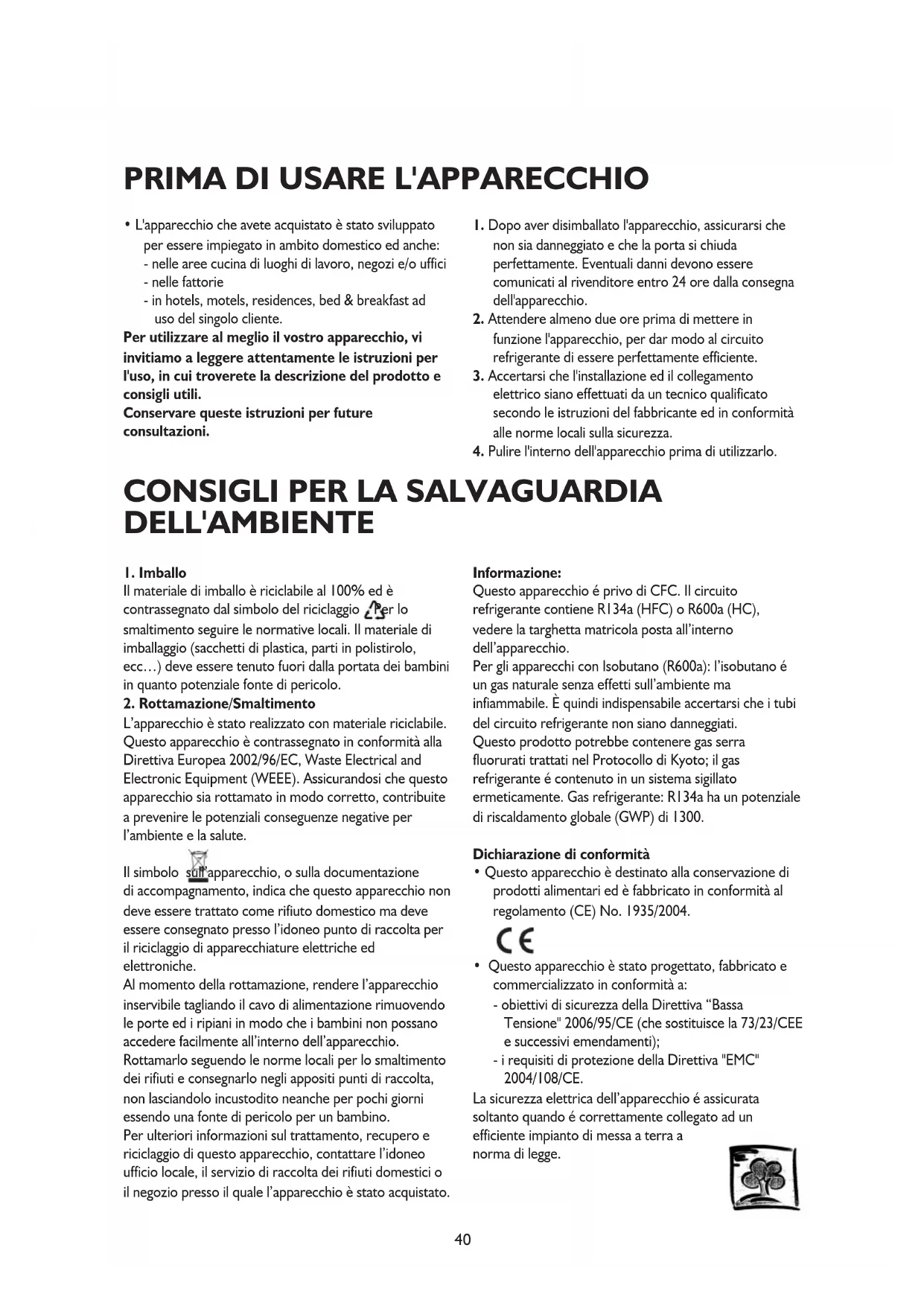

PRIMA DI USARE L'APPARECCHIO

Il materiale di imballo è riciclabile al 100% ed è

contrassegnato dal simbolo del riciclaggio . Per lo

smaltimento seguire le normative locali. Il materiale di

imballaggio (sacchetti di plastica, parti in polistirolo,

ecc…) deve essere tenuto fuori dalla portata dei bambini

in quanto potenziale fonte di pericolo.

2. Rottamazione/Smaltimento

L’apparecchio è stato realizzato con materiale riciclabile.

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC, Waste Electrical and

Electronic Equipment (WEEE). Assicurandosi che questo

apparecchio sia rottamato in modo corretto, contribuite

a prevenire le potenziali conseguenze negative per

l’ambiente e la salute.

Il simbolo sull’apparecchio, o sulla documentazione

di accompagnamento, indica che questo apparecchio non

deve essere trattato come rifiuto domestico ma deve

essere consegnato presso l’idoneo punto di raccolta per

il riciclaggio di apparecchiature elettriche ed

Al momento della rottamazione, rendere l’apparecchio

inservibile tagliando il cavo di alimentazione rimuovendo

le porte ed i ripiani in modo che i bambini non possano

accedere facilmente all’interno dell’apparecchio.

Rottamarlo seguendo le norme locali per lo smaltimento

dei rifiuti e consegnarlo negli appositi punti di raccolta,

non lasciandolo incustodito neanche per pochi giorni

essendo una fonte di pericolo per un bambino.

Per ulteriori informazioni sul trattamento, recupero e

riciclaggio di questo apparecchio, contattare l’idoneo

ufficio locale, il servizio di raccolta dei rifiuti domestici o

il negozio presso il quale l’apparecchio è stato acquistato.

Questo apparecchio é privo di CFC. Il circuito

vedere la targhetta matricola posta all’interno

Per gli apparecchi con Isobutano (R600a): l’isobutano é

un gas naturale senza effetti sull’ambiente ma

infiammabile. È quindi indispensabile accertarsi che i tubi

del circuito refrigerante non siano danneggiati.

Questo prodotto potrebbe contenere gas serra

fluorurati trattati nel Protocollo di Kyoto; il gas

refrigerante é contenuto in un sistema sigillato

ermeticamente. Gas refrigerante: R134a ha un potenziale

di riscaldamento globale (GWP) di 1300.

Dichiarazione di conformità

• Questo apparecchio è destinato alla conservazione di

prodotti alimentari ed è fabbricato in conformità al

regolamento (CE) No. 1935/2004.

• Questo apparecchio è stato progettato, fabbricato e

commercializzato in conformità a:

- obiettivi di sicurezza della Direttiva “Bassa

Tensione" 2006/95/CE (che sostituisce la 73/23/CEE

e successivi emendamenti);

- i requisiti di protezione della Direttiva "EMC"

La sicurezza elettrica dell’apparecchio é assicurata

soltanto quando é correttamente collegato ad un

efficiente impianto di messa a terra a

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE41

La non osservazione delle indicazioni riportate

per la sanificazione può pregiudicare la

sicurezza igienica dell'acqua erogata.

• Al primo utilizzo dell'apparecchio e dopo ogni

sostituzione del filtro si consiglia di far scorrere

l'acqua per 9-14 litri o per 6-7 minuti (anche non

consecutivi, purché prima del consumo) e di

eliminare il ghiaccio prodotto nelle prime 24

• Dopo un periodo di non utilizzo del distributore

d'acqua superiore a 4/5 giorni, si consiglia di

effettuare un lavaggio del circuito eliminando il

primo litro d'acqua.

• Riposizionare l'erogatore estraibile dell'acqua (se

presente) solo con mani igienicamente pulite.

• Si consiglia per una pulizia periodica del

contenitore o cassetto cubetti di ghiaccio di

utilizzare solo acqua potabile.

• Il filtro deve essere sostituito obbligatoriamente

quando segnalato dal pannello comandi o dopo

un periodo di non utilizzo del sistema

distribuzione ghiaccio/acqua superiore a 30

• Si raccomanda ad ogni sostituzione del filtro una

sanificazione del sistema di distribuzione

ghiaccio e/o acqua impiegando soluzioni

disinfettanti idonee per materiali a contatto con

alimenti (a base di ipoclorito di sodio), che non

alterino le caratteristiche dei materiali o

utilizzando il "Kit di Sanificazione" reperibile

presso il Servizio Assistenza Tecnica. Sciacquare

con almeno 2 litri d'acqua prima dell'uso.

• La sostituzione delle parti del distributore di

ghiaccio ed acqua deve essere effettuata con

componenti originari, forniti dal Costruttore.

• Gli interventi tecnici devono essere effettuati

solo da personale qualificato o dal Servizio

• La movimentazione e

dell'apparecchio deve

essere effettuata da due o

• Fare attenzione durante gli spostamenti in modo da

non danneggiare i pavimenti (es. parquet).

• Durante l'installazione, accertarsi che l'apparecchio non

danneggi il cavo di alimentazione.

• Accertarsi che l'apparecchio non sia vicino ad una fonte

• Per garantire un'adeguata ventilazione, lasciare uno

spazio su entrambi i lati e sopra l'apparecchio e seguire

le istruzioni d'installazione.

• Mantenere libere da ostruzioni le aperture di

ventilazione dell'apparecchio.

• Non danneggiare i tubi del circuito refrigerante

• Installare e livellare l'apparecchio su un pavimento in

grado di sostenere il peso e in un ambiente adatto alle

sue dimensioni e al suo utilizzo.

• Collocare l'apparecchio in un ambiente asciutto e ben

ventilato. L'apparecchio é predisposto per il

funzionamento in ambienti in cui la temperatura sia

compresa nei seguenti intervalli, a seconda della classe

climatica riportata sulla targhetta matricola.

L'apparecchio potrebbe non funzionare correttamente

se lasciato per un lungo periodo ad una temperatura

superiore o inferiore all'intervallo previsto.

• Controllare che il voltaggio sulla targhetta matricola

corrisponda alla tensione della vostra abitazione.

• Non usare adattatori nè singoli nè multipli o prolunghe.

• Per il collegamento alla rete idrica, utilizzare il tubo in

dotazione al nuovo apparecchio e non riutilizzare

quello dell'apparecchio precedente.

• La modifica o sostituzione del cavo di alimentazione

deve essere effettuata soltanto da personale qualificato

o dal Servizio Assistenza Tecnica.

• La disconnessione dell'alimentazione elettrica deve

essere possibile o disinserendo la spina o tramite un

interruttore bipolare di rete posto a monte della presa.

• Non introdurre nell'apparecchio bombolette spray o

recipienti che contengano propellenti o sostanze

T da 16 a 43 da 61 a 11042

• Non conservare o usare benzina, gas o liquidi

infiammabili nelle vicinanze dell'apparecchio o di altri

elettrodomestici. I vapori che si sprigionano possono

infatti causare incendi o esplosioni.

• Non usare dispositivi meccanici, elettrici o chimici per

accelerare il processo di sbrinamento diversi da quelli

raccomandati dal fabbricante.

• Non usare o introdurre apparecchiature elettriche

all'interno degli scomparti dell'apparecchio se questi

non sono del tipo espressamente autorizzato dal

• Questo apparecchio non é destinato ad essere

utilizzato da persone (bambini compresi) le cui capacità

fisiche, sensoriali o mentali siano ridotte, oppure con

mancanza di esperienza e/o conoscenza

dell'apparecchio, a meno che siano istruite o

controllate durante l'utilizzo da una persona

responsabile della loro sicurezza.

• Controllare che i bambini non giochino con

l'apparecchio per evitare il rischio di intrappolamento e

soffocamento all'interno dell'apparecchio.

• Non ingerire il liquido (atossico) contenuto negli

accumulatori del freddo (in alcuni modelli).

• Non mangiare cubetti di ghiaccio o ghiaccioli subito

dopo averli tolti dal congelatore poiché potrebbero

causare bruciature da freddo.

• Prima di qualsiasi operazione di manutenzione o

pulizia, disinserire la spina dalla presa di corrente o

scollegare l'alimentazione elettrica.

• Tutti gli apparecchi provvisti di produttori di ghiaccio e

distributori d'acqua devono essere collegati ad una rete

idrica che eroghi esclusivamente acqua potabile (con

una pressione della rete idrica compresa tra i 0,17 e

0,81 MPa (1,7 e 8,1 bar)). I produttori di ghiaccio e/o

distributori d'acqua non direttamente collegati

all'alimentazione idrica devono essere riempiti

unicamente con acqua potabile.

• Usare il comparto frigorifero solo per la conservazione

di alimenti freschi ed il comparto congelatore solo per

la conservazione di alimenti surgelati, il congelamento

di alimenti freschi e la produzione di cubetti di ghiaccio.

• Non conservare liquidi in contenitori di vetro nel

comparto congelatore in quanto il contenitore

• Evitare di conservare gli alimenti non confezionati a

diretto contatto con le parti interne del comparto

frigorifero o del comparto congelatore.

Il fabbricante declina ogni responsabilità nel caso in

cui i suggerimenti e le precauzioni sopra elencate

non siano state rispettate.

Non è necessario scollegare l'apparecchio dalla rete di

alimentazione, se l'assenza non supera le tre

settimane. Consumare gli alimenti deperibili e

congelare gli altri.

Se il frigorifero è provvisto di produttore automatico

1. spegnere il dispositivo.

2. Chiudere l'alimentazione idrica collegata con il

produttore automatico di ghiaccio.

3. Svuotare il contenitore dei cubetti.

Se il periodo di assenza è superiore a tre settimane,

svuotare i comparti. Se il frigorifero è provvisto di

produttore automatico di ghiaccio:

1. spegnere il dispositivo.

2. Chiudere l'alimentazione idrica collegata con il

produttore automatico di ghiaccio almeno con un

3. Svuotare il contenitore dei cubetti.

Fissare con nastro adesivo alcuni spessori di plastica o

di legno alla parte superiore di entrambe le porte, in

modo da mantenerle sufficientemente socchiuse tanto

da far circolare l'aria all'interno dei comparti. In tal

modo si eviteranno la formazione di muffa e i cattivi

1. Estrarre tutti gli elementi interni.

2. Imballarli bene e fissarli insieme con nastro

adesivo, per evitare che si urtino a vicenda o

3. Avvitare i piedini regolabili in modo che non

tocchino la superficie di appoggio.

4. Chiudere e fissare entrambe le porte con nastro

adesivo e, utilizzando ancora il nastro adesivo,

fissare il cavo di alimentazione all'apparecchio.

Interruzione dell'alimentazione

In caso di interruzioni di corrente, rivolgersi all'ufficio

locale dell'azienda di erogazione dell'energia elettrica,

per informarsi sulla durata dell'interruzione. Nota: si

ricordi che un apparecchio pieno mantiene il freddo

più a lungo di uno parzialmente pieno. Se sugli

alimenti sono ancora visibili cristalli di ghiaccio, è

possibile ricongelarli, anche se sapore ed aroma

potrebbero risultare alterati. Se gli alimenti non sono

RACCOMANDAZIONI IN CASO DI MANCATO UTILIZZO DELL'APPARECCHIO43

Prima di effettuare qualsiasi operazione di manutenzione e di pulizia, scollegare l'apparecchio dalla rete di

alimentazione o scollegare l'alimentazione elettrica. Pulire periodicamente l'apparecchio utilizzando un

panno ed una soluzione di acqua tiepida e detergenti neutri specifici per la pulizia interna del frigorifero.

Non usare mai detergenti o abrasivi. Non pulire mai i componenti del frigorifero con liquidi infiammabili. I

vapori potrebbero causare incendi o esplosioni. Pulire l'esterno dell'apparecchio e la guarnizione delle porte

con un panno umido e asciugare con un panno morbido. Non usare pulitrici a vapore. Pulire il

condensatore con un aspirapolvere, procedendo come indicato di seguito: smontare lo zoccolo anteriore

(si veda il manuale di installazione) e procedere con la pulizia del condensatore.

- i tasti e il display del pannello comandi non devono essere puliti con alcool o sostanze derivate dal

medesimo, ma con un panno asciutto.

- I tubi del sistema di refrigerazione sono ubicati vicino alla vaschetta di sbrinamento e possono diventare

roventi. Pulirli periodicamente con un aspirapolvere.

MANUTENZIONE E PULIZIA Prima di sostituire la lampadina, scollegare sempre l'apparecchio dalla rete di alimentazione.

Come sostituire la lampadina del comparto congelatore.

1. Alcuni modelli adottano una lampadina speciale

2. La lampadina non deve superare i 15 W

3. Le istruzioni per la sostituzione della lampadina sono fornite nella tabella (SCHEDA PRODOTTO)

SOSTITUZIONE DELLA LAMPADINA Prima di chiamare l'Assistenza post-vendita....

Spesso i problemi sono originati da condizioni facilmente

individuabili e risolvibili dall'utilizzatore senza attrezzi di

I rumori emessi dall'apparecchio sono normali,

essendo dotato di un certo numero di ventole e di

motori che si accendono e si spengono

automaticamente per la regolazione delle funzioni.

Alcuni rumori emessi durante il funzionamento

possono essere ridotti

- livellando l'apparecchio ed installandolo su una

- Separando l'apparecchio dal mobilio ed evitando il

contatto con il medesimo.

- Controllando che gli elementi interni siano disposti

- Controllando che le bottiglie e i contenitori non siano

a contatto tra loro.

Alcuni rumori di funzionamento udibili: un sibilo,

alla prima accensione dell'apparecchio o dopo una

lunga interruzione del funzionamento. Un

gorgoglio, quando il liquido refrigerante entra nei

tubi. Un ronzio, quando si attivano la valvola

dell'acqua o la ventola.

GUIDA RICERCA DEI GUASTI

in buone condizioni, è meglio eliminarli.

Per interruzioni di corrente che durano un massimo di

1. Tenere chiuse entrambe le porte dell'apparecchio.

Ciò consentirà agli alimenti di mantenersi freddi il

più a lungo possibile.

Per interruzioni di corrente che durano oltre 24 ore.

1. Svuotare il comparto congelatore e sistemare gli

alimenti in un congelatore portatile. Se questo tipo

di congelatore non è disponibile e, analogamente,

non è disponibile ghiaccio artificiale, occorre

cercare di consumare gli alimenti più deperibili.

2. Svuotare il contenitore dei cubetti.44

Uno scricchiolio, quando si avvia il compressore o

quando il ghiaccio pronto cade nello scomparto del

ghiaccio. Scricchiolii improvvisi, quando il

compressore si accende e si spegne.

Rumori del produttore automatico del ghiaccio (in

- poiché l'apparecchio è dotato di un produttore

automatico del ghiaccio, si potranno udire un ronzio

(emesso dalla valvola dell'acqua), un gocciolio d'acqua

e il suono secco del ghiaccio che cade nel contenitore.

L'apparecchio non funziona:

• la spina del cavo di alimentazione elettrica è inserita in

una presa sotto tensione con il giusto voltaggio?

• Sono stati controllati i dispositivi di protezione ed i

fusibili dell'impianto elettrico?

Se il produttore automatico di ghiaccio non

funziona (in alcuni modelli):

• il congelatore ha avuto il tempo necessario per

raffreddarsi? Con un apparecchio nuovo può essere

necessaria una notte.

• Il pulsante ON/OFF del produttore automatico di

ghiaccio è in posizione ON?

• Verificare che la leva del produttore automatico di

ghiaccio, all'interno del comparto congelatore, non sia

in posizione OFF, ovvero in posizione orizzontale (in

• L'acqua è aperta? Arriva acqua al produttore

automatico di ghiaccio?

• Sull'apparecchio è installato un filtro dell'acqua (in

alcuni modelli)? Il filtro può essere ostruito oppure

non correttamente installato.

Controllare dapprima le istruzioni di installazione del

filtro, per accertarsi che esso sia stato inserito

correttamente e non sia ostruito. Se il problema non

dipende dall'installazione o dall'ostruzione, rivolgersi a

personale qualificato o a un tecnico.

Presenza di acqua nella vaschetta di sbrinamento:

• È normale quando il clima è caldo e umido. La

vaschetta può riempirsi anche fino a metà. Assicurarsi

che il frigorifero sia in piano, in modo da evitare la

fuoriuscita dell'acqua dalla vaschetta

Se i bordi dell'armadio dell'apparecchio a contatto

con la guarnizione della porta sono caldi:

• è normale quando il clima è caldo e quando il

compressore è in funzione.

Se la luce non funziona:

• sono stati controllati i dispositivi di protezione ed i

fusibili dell'impianto elettrico?

• La spina del cavo di alimentazione elettrica è inserita

in una presa sotto tensione con il giusto voltaggio?

• Si è bruciata la lampadina?

Se la lampadina è bruciata:

1. scollegare sempre l'apparecchio dalla rete di

2. Vedere il capitolo "Manutenzione e Pulizia".

Il motore rimane apparentemente in funzione

• Il condensatore è libero da polvere e lanugine?

• Le porte sono chiuse correttamente?

• Le guarnizioni delle porte sono perfettamente a

• Quando il clima è caldo o la stanza è riscaldata, è

normale che il motore funzioni più a lungo.

• Se la porta è rimasta aperta a lungo o se sono state

inserite grandi quantità di alimenti, il motore rimane

in funzione più a lungo per raffreddare l'interno

• Il tempo di funzionamento del motore dipende da

diversi fattori: numero di aperture dalle porte,

quantità di alimenti conservati, temperatura del

locale, regolazione dei termostati.

Se la temperatura dell'apparecchio è troppo alta:

• i comandi dell'apparecchio sono regolati

• Sono state inserite da poco quantità elevate di cibi

freschi nell'apparecchio?

• Verificare che le porte non vengano aperte troppo

• Verificare che le porte si chiudano perfettamente.

• Verificare che i convogliatori d'aria all'interno del

comparto non siano ostruiti, impedendo la

circolazione dell'aria fredda.

Accumulo di umidità:

• verificare che i convogliatori d'aria all'interno del

comparto non siano ostruiti impedendo la

circolazione dell'aria.

• Verificare che gli alimenti siano confezionati

correttamente. Asciugare i contenitori bagnati, prima

di introdurli nell'apparecchio.

• Verificare che le porte non vengano aperte troppo

spesso. Aprendo la porta, l'umidità contenuta nell'aria

esterna entra nell'apparecchio. Quanto più spesso si

apre la porta, tanto più rapido sarà l'accumulo di

umidità, specialmente se il locale stesso è molto

• Se il locale in cui è installato l'apparecchio è molto

umido, è normale che all'interno del frigorifero si

Le porte non si chiudono o non si aprono

• controllare che non vi siano involucri di alimenti che

• Verificare che le parti interne o il produttore

automatico di ghiaccio non siano fuori posto.

• Verificare che le guarnizioni non siano sporche o

• Verificare che l'apparecchio sia in piano.45

Prima di chiamare l'Assistenza post-vendita:

accendere nuovamente l'apparecchio, per accertarsi

che l'inconveniente sia stato risolto. In caso

contrario, scollegare nuovamente il prodotto dalla

rete di alimentazione e attendere un'ora prima di

riaccenderlo.Se, dopo avere eseguito i controlli

descritti nella Guida all'identificazione dei guasti e

dopo avere nuovamente acceso l'apparecchio

questo non funziona correttamente, rivolgersi al

Servizio di Assistenza Tecnica, spiegando il

Si prega di indicare:

• il modello e il numero di serie dell'apparecchio

(indicato sulla targhetta matricola),

• la natura del problema,

• il numero Service (la cifra che si trova dopo la

parola SERVICE sulla targhetta matricola posta

all'interno dell'apparecchio),

• il proprio indirizzo completo,

• il proprio numero e prefisso telefonico.

la direzione di apertura della porta può essere

invertita. Se questa operazione è eseguita

dall'Assistenza post-vendita, non è coperta dalla
