KÄYTTÖOHJE ARC 23531 WHIRLPOOL

SUOMI Käyttöohje Sivu 116

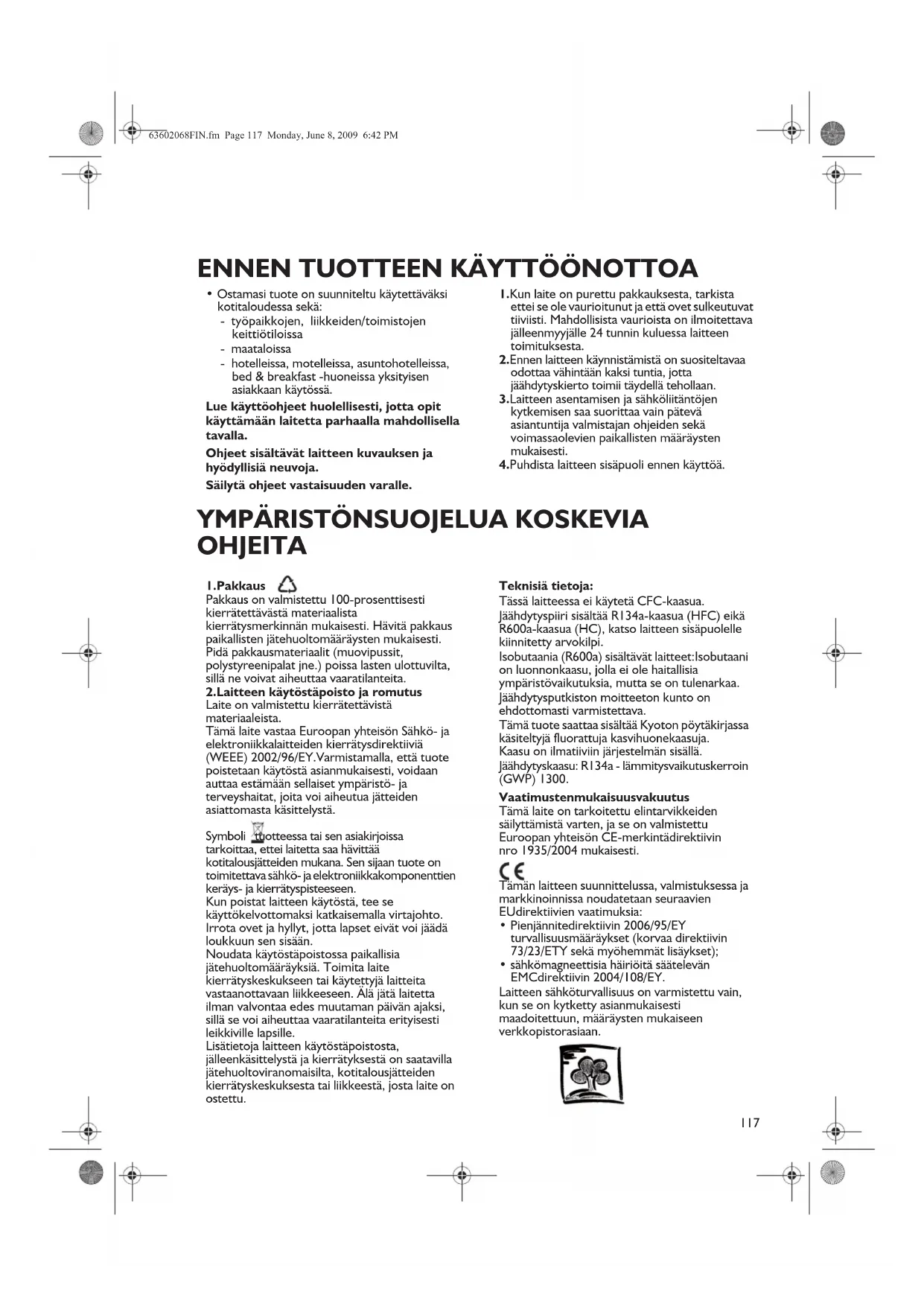

ENNEN TUOTTEEN KÄYTTÖÖNOTTOA YMPÄRISTÖNSUOJELUA KOSKEVIA OHJEITA

• Ostamasi tuote on suunniteltu käytettäväksi

kotitaloudessa sekä:

- työpaikkojen, liikkeiden/toimistojen

bed & breakfast -huoneissa yksityisen

Lue käyttöohjeet huolellisesti, jotta opit

käyttämään laitetta parhaalla mahdollisella

Ohjeet sisältävät laitteen kuvauksen ja

hyödyllisiä neuvoja.

Säilytä ohjeet vastaisuuden varalle.

1.Kun laite on purettu pakkauksesta, tarkista

ettei se ole vaurioitunut ja että ovet sulkeutuvat

tiiviisti. Mahdollisista vaurioista on ilmoitettava

jälleenmyyjälle 24 tunnin kuluessa laitteen

2.Ennen laitteen käynnistämistä on suositeltavaa

odottaa vähintään kaksi tuntia, jotta

jäähdytyskierto toimii täydellä tehollaan.

3.Laitteen asentamisen ja sähköliitäntöjen

kytkemisen saa suorittaa vain pätevä

asiantuntija valmistajan ohjeiden sekä

voimassaolevien paikallisten määräysten

4.Puhdista laitteen sisäpuoli ennen käyttöä.

Pakkaus on valmistettu 100-prosenttisesti

kierrätettävästä materiaalista

kierrätysmerkinnän mukaisesti. Hävitä pakkaus

paikallisten jätehuoltomääräysten mukaisesti.

Pidä pakkausmateriaalit (muovipussit,

polystyreenipalat jne.) poissa lasten ulottuvilta,

sillä ne voivat aiheuttaa vaaratilanteita.

2.Laitteen käytöstäpoisto ja romutus

Laite on valmistettu kierrätettävistä

Tämä laite vastaa Euroopan yhteisön Sähkö- ja

elektroniikkalaitteiden kierrätysdirektiiviä

(WEEE) 2002/96/EY.Varmistamalla, että tuote

poistetaan käytöstä asianmukaisesti, voidaan

auttaa estämään sellaiset ympäristö- ja

terveyshaitat, joita voi aiheutua jätteiden

asiattomasta käsittelystä.

Symboli tuotteessa tai sen asiakirjoissa

tarkoittaa, ettei laitetta saa hävittää

kotitalousjätteiden mukana. Sen sijaan tuote on

toimitettava sähkö- ja elektroniikkakomponenttien

keräys- ja kierrätyspisteeseen.

Kun poistat laitteen käytöstä, tee se

käyttökelvottomaksi katkaisemalla virtajohto.

Irrota ovet ja hyllyt, jotta lapset eivät voi jäädä

loukkuun sen sisään.

Noudata käytöstäpoistossa paikallisia

jätehuoltomääräyksiä. Toimita laite

kierrätyskeskukseen tai käytettyjä laitteita

vastaanottavaan liikkeeseen. Älä jätä laitetta

ilman valvontaa edes muutaman päivän ajaksi,

sillä se voi aiheuttaa vaaratilanteita erityisesti

leikkiville lapsille.

Lisätietoja laitteen käytöstäpoistosta,

jälleenkäsittelystä ja kierrätyksestä on saatavilla

jätehuoltoviranomaisilta, kotitalousjätteiden

kierrätyskeskuksesta tai liikkeestä, josta laite on

Tässä laitteessa ei käytetä CFC-kaasua.

Jäähdytyspiiri sisältää R134a-kaasua (HFC) eikä

R600a-kaasua (HC), katso laitteen sisäpuolelle

kiinnitetty arvokilpi.

Isobutaania (R600a) sisältävät laitteet:Isobutaani

on luonnonkaasu, jolla ei ole haitallisia

ympäristövaikutuksia, mutta se on tulenarkaa.

Jäähdytysputkiston moitteeton kunto on

ehdottomasti varmistettava.

Tämä tuote saattaa sisältää Kyoton pöytäkirjassa

käsiteltyjä fluorattuja kasvihuonekaasuja.

Kaasu on ilmatiiviin järjestelmän sisällä.

Jäähdytyskaasu: R134a - lämmitysvaikutuskerroin

Vaatimustenmukaisuusvakuutus

Tämä laite on tarkoitettu elintarvikkeiden

säilyttämistä varten, ja se on valmistettu

Euroopan yhteisön CE-merkintädirektiivin

nro 1935/2004 mukaisesti.

Tämän laitteen suunnittelussa, valmistuksessa ja

markkinoinnissa noudatetaan seuraavien

EUdirektiivien vaatimuksia:

• Pienjännitedirektiivin 2006/95/EY

turvallisuusmääräykset (korvaa direktiivin

73/23/ETY sekä myöhemmät lisäykset);

• sähkömagneettisia häiriöitä säätelevän

EMCdirektiivin 2004/108/EY.

Laitteen sähköturvallisuus on varmistettu vain,

kun se on kytketty asianmukaisesti

maadoitettuun, määräysten mukaiseen

63602068FIN.fm Page 117 Monday, June 8, 2009 6:42 PM118

YLEISIÄ VAROTOIMIA JA SUOSITUKSIA ASENNUS

• Laitteen siirtämisessä ja asennuksessa

tarvitaan vähintään kaksi henkilöä.

• Varo vahingoittamasta lattiaa jääkaapin

siirtämisen aikana (esim. parketti).

• Tarkista asennuksen yhteydessä, ettei laite ole

• Varmista, ettei laite ole lämmönlähteen

• Riittävän ilmankierron varmistamiseksi

laitteen kummallekin sivulle sekä yläpuolelle

on jätettävä vapaata tilaa asennusohjeiden

• Älä peitä tai tuki laitteen ilmanvaihtoaukkoja.

• Älä vahingoita jääkaapin jäähdytysputkistoa.

• Sijoita laite tukevalle ja tasaiselle lattialle,

tarkoituksenmukaiseen ja riittävän tilavaan

• Sijoita laite kuivaan ja hyvin ilmastoituun tilaan.

Laite on esisäädetty toimimaan parhaiten

ympäristössä, jonka lämpötila on alla

mainittujen arvojen välillä, arvokilvessä

osoitetun ilmastoluokan mukaisesti: Laite ei

mahdollisesti toimi moitteettomasti, jos se on

ollut kauan mainittuja lämpötila-arvoja

lämpimämmässä tai kylmemmässä tilassa.

• Tarkista, että arvokilvessä mainittu jännite

vastaa asuntosi jännitettä.

• Älä käytä yksi- tai kaksiosaisia sovittimia tai

• Kytke laite vesijohtoverkkoon uuden laitteen

mukana toimitetulla putkella. Älä käytä vanhan

• Virtajohdon muutostyöt tai vaihtamisen saa

suorittaa vain pätevä henkilökunta tai

• Laite on voitava irrottaa sähköverkosta joko

irrottamalla pistoke pistorasiasta tai

verkkokytkimen avulla.

• Älä koskaan sijoita laitteeseen suihkepulloja,

ponnekaasuja sisältäviä säiliöitä tai tulenarkoja

• Älä säilytä tai käytä jääkaapin tai muiden

kodinkoneiden läheisyydessä bensiiniä tai

tulenarkoja kaasuja tai nesteitä. Kaasut voivat

aiheuttaa tulipalon tai räjähdyksen.

• Älä yritä nopeuttaa sulamista mekaanisten

apuvälineiden, sähkölaitteiden tai kemikaalien

avulla. Käytä ainoastaan valmistajan

suosittelemia välineitä.

• Älä käytä tai vie sähkölaitteita laitteen sisälle,

elleivät ne ole valmistajan nimenomaisesti

• Laitetta ei ole tarkoitettu sellaisten

henkilöiden käyttöön (lapset mukaan lukien),

joiden fyysinen, aistien tai mielen terveys on

heikentynyt tai joilla ei ole asianmukaista

kokemusta tai tietoa laitteen käytöstä, ellei

heidän turvallisuudestaan vastaava henkilö ole

valmentanut heitä laitteen käyttöön tai valvo

• Älä anna lasten leikkiä laitteella tai piiloutua

sen sisälle. Vaarana on loukkuunjääminen ja

• Älä laita suuhun kylmävaraajien sisältämää

(myrkytöntä) nestettä (joissakin malleissa).

• Älä nauti jääkuutioita tai mehujäitä suoraan

pakastimesta, sillä ne voivat aiheuttaa

• Irrota pistoke pistorasiasta tai kytke laite irti

sähköverkosta ennen minkään huolto- tai

puhdistustoimenpiteen aloittamista.

• Laitteet, joissa on jääpalakone ja

vedenannostelija, on liitettävä puhtaaseen

vesijohtoverkkoon (paine välillä 0,17 – 0,81

MPa (1,7 - 8,1 bar)). Jääpalakoneet ja/tai

vedenannostelijat, joita ei liitetä suoraan

vesijohtoverkkoon, saa täyttää vain puhtaalla

• Käytä jääkaappiosastoa vain tuoreiden

elintarvikkeiden säilyttämiseen ja

pakastinosastoa vain pakasteiden

säilyttämiseen, tuoreiden elintarvikkeiden

pakastamiseen ja jääkuutioiden

• Älä laita pakastimeen nesteitä lasiastioissa, sillä

Valmistaja ei vastaa millään tavalla

vahingoista, jotka ovat aiheutuneet siitä,

ettei edellä mainittuja ohjeita ja varoituksia

Ilmastoluokka Ymp. lämpöt.

JÄÄKAAPPIOSASTON KÄYTTÖ

Tämä laite on jääkaappi, jossa on tähden pakastinosasto.

Jääkaappiosaston sulatus on täysin automaattinen.

Jääkaapin käyttöönotto

Kytke pistoke pistorasiaan.

Termostaatilla voidaan säätää sekä jääkaapin että pakastimen

Osastojen lämpötilan säätäminen:

1. Asianmukaisen toiminnan ja elintarvikkeiden parhaan

säilymisen varmistamiseksi termostaatti on suositeltavaa

säätää oheisen tuotetietolehtisen ohjeiden mukaisesti.

2. Kun haluat muuttaa jääkaappiosaston lämpötilaa käännä

termostaatin valitsinta:

• pienempiin numeroihin päin/MIN jos haluat, että

osaston sisälämpötila on VÄHEMMÄN KYLMÄ;

• isompiin numeroihin päin/MAX jos haluat, että osaston

lämpötila on KYLMEMPI.

Termostaatti asennossa 0: laitteen toiminta ja valo on sammutettu.

3. Kosteudenpoistojärjestelmä käynnistetään painamalla

vastaavaa painiketta (kuva G).

Ympäröivän ilman lämpötila, oven avaamistiheys ja laitteen sijainti

saattavat vaikuttaa jääkaapin sisälämpötilaan. Ota huomioon nämä

tekijät termostaattia säätäessäsi.

Elintarvikkeiden säilytys jääkaapissa

Sijoita elintarvikkeet oheisen kuvan mukaisesti.

C. Hedelmät ja vihannekset

F. Voi, maitotuotteet, juusto

• Jätä tilaa hyllyjen ja takaseinän väliin, jotta ilma pääsee

kiertämään vapaasti jääkaapin sisällä.

• Älä laita elintarvikkeita kiinni jääkaapin takaseinään.

• Älä pane ruokia jääkaappiin lämpiminä.

• Säilytä nesteet suljetuissa astioissa.

• Runsaasti vettä sisältävät vihannekset saattavat aiheuttaa

kosteuden muodostumista alempaan lokeroon: se ei

kuitenkaan haittaa laitteen toimintaa.

Kuva G Kosteudenpoistoj

PAKASTELOKERON KÄYTTÖ

Pakastinosastossa on tähteä.

Pakastinosastossa voidaan säilyttää pakasteita

pakkauksessa ilmoitetun säilytysajan mukaisesti.

Siinä voidaan myös pakastaa tuoreita elintarvikkeita.

Aseta ne ritilöille ja siirrä jo pakastetut elintarvikkeet

alaosaan, jotta ne eivät joudu kosketuksiin pakastettavien

elintarvikkeiden kanssa.

Tuoreiden elintarvikkeiden pakastusmäärä 24 tunnissa on

merkitty arvokilpeen.

Kääri tai pakkaa tuoreet elintarvikkeet:

• pakastukseen sopivaan alumiinifolioon, muovikelmuun,

tiiviiseen muovipakkaukseen, kannelliseen polyeteeniastiaan

tai pakastusrasiaan.

• Pakastinosasto pystyy pitämään lämpötilan elintarvikkeiden

säilyttämiselle sopivana myös sähkökatkon aikana. Silloin on

kuitenkin paras välttää oven avaamista.

Noudata oheista säilytystaulukkoa tuoreiden pakastettujen

elintarvikkeiden säilytyksessä.

Tarkista seuraavat asiat pakasteita ostaessasi:

• Pakkauksen tulee olla moitteettomassa kunnossa. Vialliset

pakkaukset saattavat aiheuttaa elintarvikkeen pilaantumisen.

Jos pakkaus on pullistunut tai jos siinä on kosteusjälkiä, tuotetta

ei ole säilytetty optimiolosuhteissa, ja se on saattanut sulaa

• Osta pakasteet viimeiseksi ja kuljeta ne kotiin kylmälaukussa.

• Aseta ne pakastimeen heti kotiin tultuasi.

• Älä pakasta uudelleen osaksi sulanutta pakastetta, vaan käytä

tuote 24 tunnin kuluessa.

• Vältä lämpötilan vaihteluita tai rajoita ne mahdollisimman

vähäisiksi. Noudata pakkaukseen merkittyä viimeistä

• Noudata aina pakkauksessa olevia säilytysohjeita.

Jääkuutioiden valmistus

• Täytä 3/4 jääkuutioastiasta vedellä ja aseta se pakastinosaston

Jos astia tarttuu pakastinosaston pohjaan, älä käytä sen

irrottamiseen teräviä tai leikkaavia esineitä.

63602068FIN.fm Page 120 Monday, June 8, 2009 6:42 PM121

PAKASTIMEN SULATUS JA PUHDISTUS JÄÄKAAPPIOSASTON PUHDISTUS Pakastinosasto on suositeltavaa sulattaa 1 tai 2 kertaa

vuodessa tai kun seinämiin muodostuneen

jääkerroksen paksuus on 3 mm. Sulatus kannattaa

tehdä silloin, kun säilytettäviä pakasteita on vähän.

1. Avaa ovi ja tyhjennä lokero elintarvikkeista. Kääri

pakasteet tiiviisti sanomalehteen ja vie ne viileään

paikkaan tai pakkaa ne kylmälaukkuun.

2. Irrota laite sähköverkosta.

3. Jätä ovi auki, jotta jää sulaa.

4. Poista osaston alaosaan kerääntyvä sulatusvesi.

5. Puhdista pakastimen sisus haaleaan veteen ja neutraaliin

pesuaineeseen kostutetulla sienellä.

Älä käytä hankaavia aineita.

6. Huuhtele ja kuivaa huolellisesti.

Huom: Välttääksesi lokeron vaurioitumista älä käytä

jään irrottamiseen teräviä tai leikkaavia

metalliesineitä. Älä myöskään lämmitä lokeroa

Puhdista jääkaappiosasto säännöllisesti.

Jääkaappiosaston sulatus on täysin automaattinen.

Jääkaappiosaston takaseinään ilmestyvät vesipisarat osoittavat

automaattisen sulatuksen olevan käynnissä.

Sulatusvesi johdetaan automaattisesti tyhjennysaukkoon,

josta se valuu haihdutusastiaan.

Ennen puhdistustoimenpiteiden aloittamista irrota laite

• Käytä haaleaan veteen ja/tai neutraaliin pesuaineeseen

• Huuhtele ja kuivaa pehmeällä pyyhkeellä.

Älä käytä hankaavia aineita.

63602068FIN.fm Page 121 Monday, June 8, 2009 6:42 PM122

PUHDISTUS JA HUOLTO VIANETSINTÄ

• Onko kyseessä sähkökatko?

• Onko pistoke kunnolla kiinni pistorasiassa?

• Onko virta kytketty päälle virtakytkimestä?

• Onko sulake kunnossa?

• Onko sähköjohto viallinen?

• Onko termostaatti asennossa 0 (Stop)?

2. Osastojen sisälämpötila ei ole tarpeeksi

• Onko ovi tiiviisti suljettu?

• Onko laite asennettu lämmönlähteen

• Onko termostaatti oikeassa asennossa?

• Ovatko ilmankiertoaukot tukossa?

3. Jääkaappiosaston lämpötila on liian

• Onko termostaatti oikeassa asennossa?

4. Jääkaappiosaston pohjalla on vettä.

• Onko sulatusveden tyhjennysaukko tukossa?

5. Sisävalo ei toimi.

Tarkista ensin kohta 1 ja toimi sitten

• Irrota laite sähköverkosta.

Noudata lampun vaihdossa oheisen

tuotetietolehtisen kuvallisia ohjeita.

• Tarkista lamppu ja vaihda viallinen lamppu

uuteen. Lampun maksimiteho saa olla 15 W.

6. Liikaa jäätä pakastinosastossa

• Onko ovi tiiviisti suljettu?

• Estävätkö elintarvikkeet oven sulkeutumisen?

• Jääkaapin lämmin etureuna ei ole

toimintahäiriö, vaan tarkoituksena on

estää kosteuden muodostuminen.

• Pulputtavat tai puhaltavat

jäähdytyspiiristä kuuluvat äänet ovat

Kalusteen sisään asennettavat mallit

• Puhdista ilmanvaihtoritilät säännöllisesti pölynimurilla tai

harjalla (katso kuvaa A).

• Puhdista laite ulkopuolelta pehmeällä pyyhkeellä.

Jos laitetta ei käytetä pitkään aikaan

1. Tyhjennä jääkaappi- ja pakastinosasto.

2. Irrota laite sähköverkosta.

3. Sulata pakastinosasto ja puhdista ja kuivaa molemmat

4. Jätä ovet auki hajun muodostumisen välttämiseksi.

63602068FIN.fm Page 122 Monday, June 8, 2009 6:42 PM123

HUOLTOPALVELU Ennen kuin otat yhteyttä huoltoon:

1. Kokeile, voitko itse poistaa häiriön (katso

2. Käynnistä laite uudelleen ja tarkista, onko häiriö

Jos häiriö esiintyy edelleen, kytke laite pois

toiminnasta ja toista toimenpide noin tunnin

3. Jos häiriö ei tästä huolimatta häviä, ota yhteys

valtuutettuun huoltoliikkeeseen.

Ilmoita seuraavat asiat:

• huoltokoodi (laitteen sisäpuolelle kiinnitetyssä

arvokilvessä SERVICE-sanan jälkeen oleva

• täydellinen osoitteesi,

• puhelin- ja suuntanumerosi.

Huom: Laitteen oven kätisyyden vaihtamista

Huoltopalvelun toimesta ei katsota

takuutoimenpiteeksi.

• Älä asenna laitetta lämmönlähteiden

• Asenna laite kuivaan ja hyvin ilmastoituun tilaan.

• Älä tuki ylempää tai alempaa ilmankiertotilaa.

• Puhdista sisäpuoli (katso kappaletta

Jääkaappiosaston puhdistus).

• Sähköliitännät tulee suorittaa paikallisten

määräysten mukaisesti.

• Jännitteen ja käytetyn tehon tiedot ovat

arvokilvessä (hedelmä- ja vihanneslaatikoiden

Vapaasti asennettavat laitteet

(ei upotettu kalusteeseen)

• Laitteen tehokkaan toiminnan varmistamiseksi

sen yläpuolelle on jätettävä vähintään 5 cm:n

rako. Jätä tilaa myös viereisten kalusteiden ja

laitteen väliin ilmankiertoa varten.

• Sijoita laite vaakasuoraan. Säädä tarpeen

vaatiessa laitteen etujalkoja.

• Laite on lain nojalla kytkettävä

maadoitettuun pistorasiaan. Valmistaja ei

vastaa mahdollisista ihmisille, eläimille tai

esineille aiheutuneista vahingoista, jotka

ovat seurausta yllämainittujen määräysten

• Jos pistokkeen ja pistorasian tyyppi ei ole sama,

pistoke on vaihdettava pätevän asiantuntijan

• Älä käytä jatkojohtoja tai soviteosia.

Sähköverkosta irrottaminen

• Laite on voitava irrottaa sähköverkosta joko

irrottamalla pistoke pistorasiasta tai

verkkokytkimen avulla.

63602068FIN.fm Page 123 Monday, June 8, 2009 6:42 PM124

OVEN KÄTISYYDEN VAIHTAMINEN Jääkaapin ja pakastimen ovien avautumissuuntaa voidaan

• Varmista, että jääkaappi ja pakastin on kytketty irti

sähköverkosta ja että ne ovat tyhjät.

• Ovien kätisyyden vaihtamistoimenpide vaatii kaksi

Tarvittavat työkalut

• Ristipäinen ruuvitaltta

• Tasakärkinen ruuvitaltta

• Kiinteä tai hylsyavain, 8 mm ja 10 mm.

Kallista jääkaappi/pakastinta taaksepäin päästäksesi

työskentelemään sen alaosaan, älä kallista sitä yli 45º, laita sen

alle pehmeää pakkaus- tai muuta samantyyppistä materiaalia

sen takana sijaitsevien jäähdytysputkien vahingoittumisen

Irrota kaksi jääkaappi/pakastimen takana olevaa ruuvia.

Nosta jääkaappi/pakastimen kansitaso ylös.

Irrota saranan kolme pulttia 8 mm kiinteällä tai hylsyavaimella.

Irrota vastakkaisen puolen kolme pulttia.

Irrota tuki ja muovikansi.

Irrota tukitappi ja vaihda se.

Aseta se jääkaappi/pakastimen toiselle puolelle.

Nosta ylempi ovi irti keskisaranan tapista ja siirrä se etäälle

laitteesta. Irrota jääkaapin yläosan kiinnitysruuvi ja kiinnitä se

vastakkaiselle puolelle.

Irrota keskisarana 8 mm kiinteällä tai hylsyavaimella.

Älä kadota valkoista välikappaletta. Laita sarana sivuun. Nosta

Poista jääkaapin keskellä olevat sulkulaatat ja kiinnitä ne

vastakkaiselle puolelle. Poista ovien sulkulaatat ja kiinnitä

saranoiden holkit vastakkaiselle puolelle.

63602068FIN.fm Page 124 Monday, June 8, 2009 6:42 PM125

Ruuvaa irti säädettävät jalat.

Irrota alempi tuki 8 mm kiinteällä tai hylsyavaimella.

Irrota tappi ja vaihda se, ruuvaa mutteri auki 10 mm avaimella

ja irrota tappi tasakärkisellä ruuvitaltalla. Tappia täytyy ehkä

työntää alapuolelta, jotta se irtoaa kokonaan.

Irrota pohjan ruuvi ja kiinnitä se vastakkaiselle puolelle.

Irrota sulkulaatat jääkaappi/pakastimen puolelta, jossa niitä ei

tarvita, ja kiinnitä ne tukien jättämiin reikiin.

Laita paikoilleen ovet ja tuet päinvastaisessa järjestyksessä.

Laittaessasi jalat paikoilleen, varmista, että suurempi jalka

tulee sille puolelle, jolla ei ole tukea.

Tarkista, että molemmat ovet ovat kohdallaan sekä vaaka-

että pystysuorassa ja että tiivisteet ovat kunnossa kaikilla

sivuilla ennen alemman saranan pysyvää kiinnittämistä
