Бренд	Fagor
Модель	2V32TAX
Тип изделия	Варочная панель с керамической плитой
Ширина	60 см (приблизительно)
Электропитание	220-240 В~, 50/60 Гц, общая мощность 6,8 кВт (для 60 см)
Количество конфорок	4 конфорки (включая двойные, тройные и большую плоскую)
Тип управления	Сенсорное с полосой скольжения и кнопками +/-
Материал поверхности	Стеклокерамика
Основные функции	Таймер, автоматическое отключение, защита от детей, индикация остаточного тепла, быстрый нагрев, двойные/тройные/большая плоская конфорки
Безопасность	Блокировка управления, отключение при перегреве, защита от перелива, автоматическое отключение через 5 секунд без выбора
Уход и очистка	Очищать влажной тканью с мыльной водой, использовать скребок для пригоревших загрязнений, специальные средства для стеклокерамики (рекомендуется VITROCLEN)
Установка	Встраивание в мебель, крепление клипсами, пенополиуретановый уплотнитель, электрическое подключение сертифицированным установщиком
Электрическое подключение	Кабель 5 жил (темно-синий, светло-синий, коричневый, красный, желто-зеленый), возможность нескольких конфигураций (230 В~, 220-240 В~, 380-415 В 3N~ и т.д.)
Вес	Около 12 кг (приблизительно)
Размеры (Ш x Г x В)	Около 60 x 52 x 5 см (приблизительно)
Ремонтопригодность	Обратиться в сервисный центр для замены стеклокерамики или кабеля питания
Экологические рекомендации	Утилизация в пункте сбора, оптимальное использование энергии (крышки, остаточное тепло)

Часто задаваемые вопросы - 2V32TAX FAGOR

Как включить варочную панель?

Нажмите кнопку ① на 3 секунды. Загорятся индикаторы зон нагрева. Если включена блокировка от детей, сначала отключите ее, нажав на кнопку блокировки на 3 секунды.

Как использовать блокировку управления?

Нажмите кнопку блокировки на 3 секунды для включения или выключения функции. Это предотвращает вмешательство детей.

Как настроить таймер для конфорки?

После выбора мощности конфорки нажмите кнопку часов (или кнопку конфорки в зависимости от модели). Установите время кнопками + и -. Подтвердите, подождав 5 секунд или нажав еще раз. Максимальное время – 99 минут.

Что делать при трещине в стеклокерамике?

Немедленно отключите прибор от сети, чтобы избежать поражения электрическим током. Не используйте панель и обратитесь в сервисный центр для замены.

Как чистить стеклокерамическую панель?

Регулярно протирайте влажной тканью с мыльной водой. Для пригоревших загрязнений используйте специальный скребок. Раз в неделю применяйте специальное средство, например VITROCLEN. Не используйте пароочиститель.

Какие виды посуды рекомендуются?

Используйте посуду из керамики, меди или нержавеющей стали. Избегайте непокрытого алюминия, так как он может испачкать стеклокерамику. Дно должно быть плоским, сухим и диаметром не меньше диаметра конфорки.

Как включить быстрый нагрев?

Выберите максимальную мощность (9) на конфорке, затем нажмите кнопку быстрого нагрева (или установите на - в зависимости от модели). Затем выберите мощность поддержания от 3 до 6. Конфорка быстро нагревается, затем автоматически переключается на поддержание.

Как выключить конфорку?

Нажмите на кнопку соответствующей конфорки, затем уменьшите мощность до 0 с помощью полосы скольжения или кнопок +/‑. Вы также можете выключить всю панель, нажав и удерживая кнопку включения/выключения.

Что означает индикация 'H' на конфорке?

Это индикация остаточного тепла. Конфорка еще горячая после использования. Не прикасайтесь к зоне и ждите, пока индикатор не исчезнет.

Как правильно установить варочную панель?

Установка должна выполняться сертифицированным установщиком. Соблюдайте размеры мебели, используйте пенополиуретановый уплотнитель, закрепите прилагаемыми клипсами. Электрическое подключение должно выполняться по схемам в зависимости от доступного напряжения (220-240 В~, 380-415 В и т.д.).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2V32TAX FAGOR

Инструкция по эксплуатации

Очень важно: полностью прочтите данное руководство перед использованием плиты.

Данное руководство составлено таким образом, чтобы тексты были связаны с соответствующими рисунками.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встраивание в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не устанавливаете духовой шкаф под плитой, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановый уплотнитель по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте ее в отверстие (1.2.6). Закрепите ее с помощью четырех прилагаемых кронштейнов (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• 5-жильный: а) темно-синий, б) голубой, в) коричневый, г) красный, д) желто-зеленый. (1.3.1)
• Подготовлено для плиты 230 В~ (1.3.2)
• Подготовлено для плиты 220-240 В~: см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240 В~ Номинальный ток по фазам

Плита 60 см 0 А

Плита >60 см 34 А

• Если тип подключения отличается от 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int. Nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. Nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. Nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato es conforme a las directivas europeas 73/23/CEE y 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

Использование

Для стеклокерамической плиты подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны нагрева. У вас есть несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение плиты. Нажмите ① в течение 3 секунд, чтобы включить плиту, при этом активируются индикаторы ② различных зон нагрева.

Примечание: Чтобы выбрать, активирована ли блокировка от детей, отключите её, удерживая клавишу (2.13) в течение 3 секунд.

2.3 Активация конфорки. Активируйте конфорку, на которой вы разместили посуду, нажав на соответствующую клавишу (2.3.1, 2.3.2) или нажав + (2.4.2).

Примечание: Если вы не выберете конфорку в течение более 5 секунд, плита автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте её, проведя пальцем по шкале (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите и активируйте двойную конфорку (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), активируется тройная конфорка. Для отмены нажмите ( , , , ). 2.6 Конфорка-фонтан. Эту конфорку можно использовать как в круглой форме, так и совместно, как конфорку-фонтан. Нажмите для активации и нажмите снова для деактивации.

Рекомендация: В моделях с галогенными конфорками свет настолько интенсивный, что не рекомендуется смотреть прямо на него, когда конфорка работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени L. При подключении плиты цифры часов мигают и показывают 12.00 (2.7.1). Установите время с помощью клавиш +, - (2.7.2). Повторите эту операцию каждый раз, когда плита отключается или происходит отключение электроэнергии.

Для установки времени нажмите и удерживайте клавишу (2.7.3) в течение 5 секунд. Часы начнут мигать и издадут звуковой сигнал, установите время с помощью клавиш + и -.

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд мигания, чтобы нажать клавишу (2.8.1). Выберите необходимое время, нажимая ^+ (2.8.2). Через пять секунд время будет подтверждено, и на дисплее отобразятся часы и светящаяся точка под значком таймера конфорки (2.8.3). Чтобы изменить оставшееся время, нажмите на значок таймера конфорки (2.8.4). Чтобы отменить программирование, нажмите клавиши ^+ одновременно (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите клавишу + на часах. Появится 00 и значок на каждой конфорке (2.8.6). Нажмите + на конфорке, которую нужно установить по таймеру, и она начнет мигать (2.8.7). Выберите время с помощью + на часах (2.8.8). Через 5 секунд время будет подтверждено, и на дисплее будет попеременно отображаться мощность и значок таймера на выбранной конфорке. По истечении времени прозвучит звуковой сигнал, и значок начнет мигать. Чтобы отменить таймер, нажмите – на значке.

на часах (2.8.8). Через 5 секунд время будет подтверждено, и на дисплее будет попеременно отображаться мощность и значок таймера на выбранной конфорке. По истечении времени прозвучит звуковой сигнал, и значок начнет мигать. Чтобы отменить таймер, нажмите – на значке.

Примечание: Таймер автоматически выключится, если вы не выберете время в течение 10 секунд.

Модель e: После активации конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую нужно установить по таймеру, появится символ 一 _ · (2.8.11). Выберите время с помощью ^+ (2.8.12) и подтвердите, снова нажав клавишу выбранной конфорки (2.8.13). Мощность будет отображаться с точкой, указывающей, что конфорка работает по таймеру. Звуковой сигнал и индикация предупредят об окончании времени (2.8.14). Нажмите любую клавишу, и звуковой сигнал исчезнет.

Примечание: Таймер автоматически выключится, если вы не выберете время в течение 10 секунд.

Рекомендации по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. Если он отличается, максимальное время составит 99 минут.

По истечении времени прозвучит сигнал тревоги, не нажимайте никакие клавиши.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры T, затем автоматически переходит в режим поддержания температуры.

Модели abc: Активируйте конфорку и установите максимальную мощность. Нажмите >, и на дисплее выбранной конфорки появится значок (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется выбирать уровень от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и на дисплее будет попеременно отображаться значок и мощность. При достижении максимальной температуры значок исчезнет, останется мощность поддержания. Конфорка продолжит работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели: Отсеките конфорку и включите ее на максимальную мощность, нажимая +, пока не увидите 9 и точку 9. (2.9.3). Регулируйте мощность, нажимая, рекомендуется уровень 3–6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и отобразится мощность, за которой следует точка (2.9.5). При достижении максимальной температуры десятичная точка исчезает, и конфорка продолжит работать в обычном режиме. Чтобы отменить настройку, нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Конфорки с ручками. Убедитесь, что конфорка, которую вы собираетесь использовать, соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, и загорится индикатор работы (2.10.2), который также показывает остаточное тепло, когда конфорка выключена.

В моделях с нижним или нижним источником тепла, поворачивая ручку влево, вы регулируете часть нижнего нагрева, а поворачивая ручку вправо, вы регулируете весь нижний нагрев (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите выключить. 2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение времени, которое зависит от выбранной мощности, и на все еще горячих конфорках отображается H или точка. Не прикасайтесь к конфоркам, существует риск ожога.

Внимание: Если произойдет отключение электроэнергии, при восстановлении питания индикатор H не будет отображаться, даже если зона приготовления еще горячая. Учитывайте это обстоятельство.

2.13 Функция блокировки. Чтобы предотвратить манипуляции со стороны детей. Удерживайте клавишу нажатой в течение 3 секунд, и вы активируете блокировку. Чтобы разблокировать, повторите операцию.

Рекомендации:

• Избегайте ударов посуды о стекло.
• Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле, если только дно не защищено нержавеющей сталью.
• Нагревательные конфорки не должны работать без посуды.
• Дно посуды должно быть плоским и сухим.
• Следите, чтобы диаметр посуды был больше или равен используемой конфорке, и центрируйте ее на нагревательной зоне.
• Старайтесь не двигать посуду, так как это может поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте плиту в качестве рабочего стола.
• Не лейте холодную воду непосредственно на плиту, когда она горячая.

Внимание: Прерывистая работа конфорок не является неисправностью. Они работают с более или менее длительными периодами включения и выключения в зависимости от желаемой мощности.

3

Техническое обслуживание и чистка

Не используйте пароочиститель. - Протирайте поверхность плиты после того, как она остынет. Не используйте абразивные средства или губки. Чистите влажной тканью и мыльной водой (3.1.1). - Раз в неделю проводите глубокую очистку специальными средствами для стеклокерамики. Рекомендуем VITROCLEN для очистки и ухода за вашей стеклокерамической плитой. Сильно пригоревшие загрязнения удаляйте стеклянным скребком (3.1.2). - Если по неосторожности на плиту попал сахар, сахаросодержащие вещества или пластик, удалите их как можно скорее скребком, пока они еще горячие. В противном случае могут остаться несмываемые пятна. - Используйте лезвие скребка в идеальном состоянии, заменяйте его при появлении признаков износа.

4

Безопасность

• Сеть, питающая плату, должна иметь всеполюсный выключатель с расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться уполномоченным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, а розетка должна иметь заземление в соответствии с правилами.
• Если кабель поврежден, он должен быть заменен сервисной службой или аналогичным квалифицированным персоналом во избежание опасности.
• Прибор оснащен ограничителем температуры, который отключает прибор в случае чрезмерного нагрева плиты.
• После каждого использования выключайте прибор с помощью его регулятора.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту до замены стекла (4.1.1).
• В случае перелива на сенсорные клавиши управления плита останавливается и издает звуковой сигнал (4.1.2).
• Если удерживать датчик слишком долго или если какой-либо предмет активирует датчики, плита останавливается и издает звуковой сигнал (4.1.3).
• Не ставьте на датчики посуду с горячим дном, вы можете обжечься при нажатии на них (4.1.3).
• Не допускайте маленьких детей к плите: поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы предотвратить использование плиты детьми.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда находитесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерный нагрев может привести к их воспламенению.
• Если плита установлена над ящиком, в нем нельзя хранить легковоспламеняющиеся предметы.

5

Окружающая среда

Плита спроектирована с учетом сохранения окружающей среды.

Берегите окружающую среду. Используйте соответствующую мощность для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна.

После окончания приготовления, если хотите, оставьте посуду на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

Используйте крышку, когда это возможно, чтобы уменьшить потери тепла при испарении.

Управление отходами электрического и электронного оборудования.

Символ указывает на то, что прибор нельзя утилизировать вместе с обычными бытовыми отходами.

Сдайте плиту в специальный пункт приема.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономит энергию и ресурсы.

Для получения дополнительной информации обратитесь в местные органы власти или в магазин, где вы приобрели плиту.

Руководство по эксплуатации

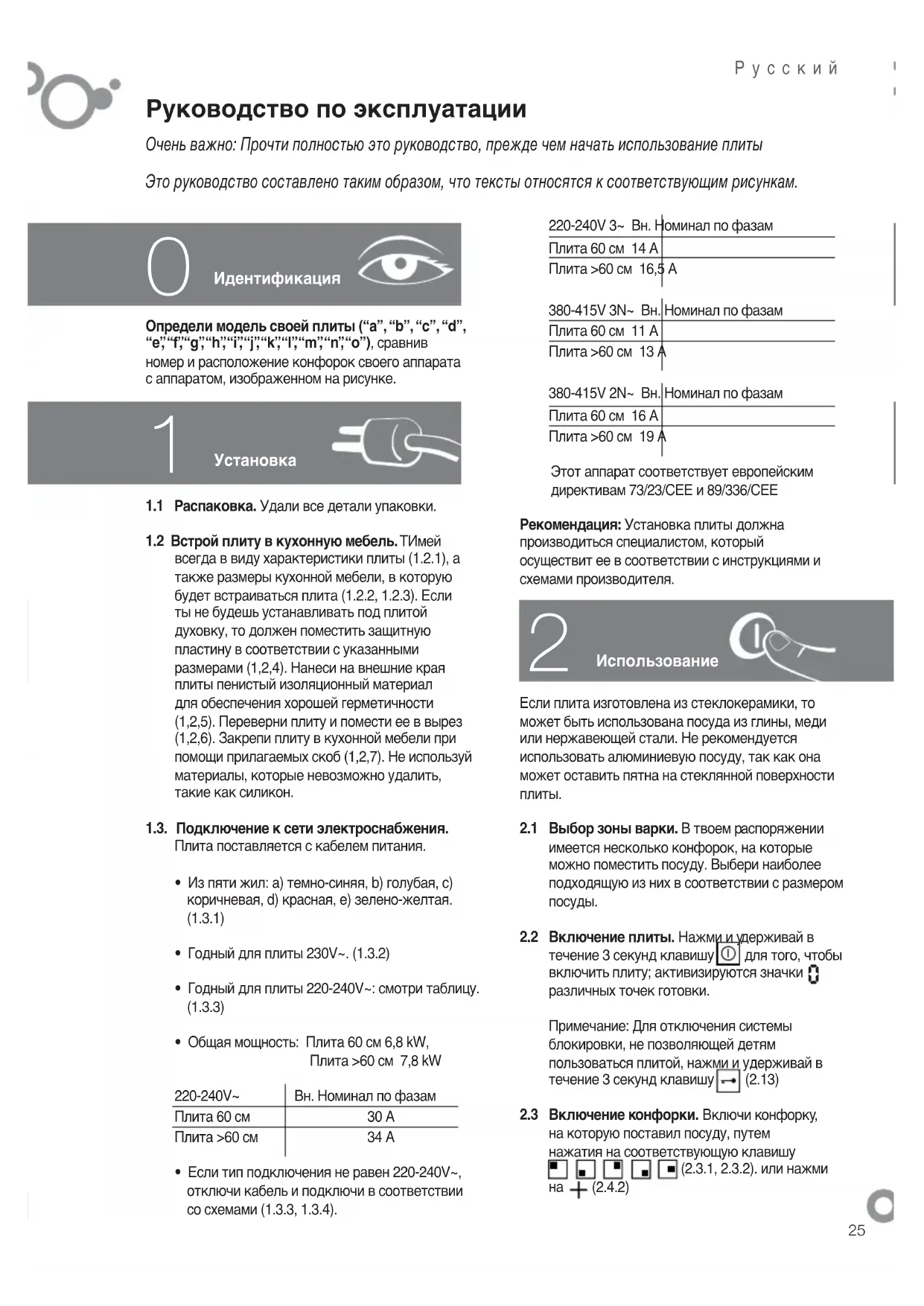

Очень важно: Внимательно прочитайте данное руководство перед использованием вашей варочной панели.

Все рисунки в данном руководстве тесно связаны с соседним текстом.

Идентификация

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы.

1.2 Встраивание в мебель. Убедитесь, что вы соблюдаете характеристики, указанные на заводской табличке прибора (1.2.1), и размеры встраиваемого шкафа (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под варочной панелью, вам необходимо установить защитную пластину в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку под прибор, следуя контуру поверхностей, опирающихся на вашу столешницу, для обеспечения хорошей герметичности (1.2.5). Переверните варочную панель и поместите ее в отверстие (1.2.6). Закрепите ее на мебели с помощью четырех зажимов, входящих в комплект прибора (1.2.7). Не используйте несъемные материалы, такие как силикон.

1.3 Электрическое подключение. Варочная панель поставляется с кабелем питания.

• A 5 fils : a) bleu foncé, b) bleu clair, c) marron, d) rouge, e) vert-jaune (1.3.1).
• Préparé pour table de cuisson de 230V~. (1.3.2)
• Préparé pour table de cuisson de 220-240V~ : consulter tableau (1.3.3)
• Puissance totale : table de cuisson 60 cm 6,8 kW, table de cuisson >60 cm 7,8 kW.

220-240V~ Intensité nominale par paliers.

Table de cuisson de 60 cm : 30 A

Table de cuisson >60 cm : 34 A

• En cas de branchement autre que 220-240V~, retirer le câble et procéder au raccordement conformément aux croquis (1.3.3, 1.3.4).

220-240V 3~ Int. Nominale par paliers.
Table de cuisson de 60 cm	14 A
Table de cuisson > 60cm	16,5 A

380-415V 3N~ Int. Nominale par paliers.
Table de cuisson de 60 cm	11 A
Table de cuisson > 60cm	13 A

380-415V 2N~ Int. Nominate par paliers.
Table de cuisson de 60 cm	16 A
Table de cuisson > 60cm	19 A

Cet appareil est conforme aux Directives Européennes 73/23/CEE et 89/336/CEE.

Avertissements : L'installation de la table de cuisson doit être réalisée par un installateur agréé, conformément aux instructions et croquis du fabricant.

Mode d'emploi

La plupart des récipients en céramique, cuivre ou acier inoxydable sont aptes pour la vitrocéramique. Les récipients en aluminium ne sont pas recommandables ; ils risquent de produire des taches sur la vitrocéramique.

2.1 Sélection de la zone de cuisson. Votre table de cuisson dispose de plusieurs foyers. Choisissez toujours le récipient le mieux adapté aux dimensions du foyer. 2.2 Mise en marche de la table de cuisson. Appuyez sur ① durant 3 secondes pour allumer la table de cuisson, les voyants lumineux ③ des différentes zones de cuisson s'allument.

Remarque : Si la fonction « sécurité enfants » est activée, il faudra la désactiver pour pouvoir manipuler les commandes. Pour ce faire, appuyez durant 3 secondes sur (2.13).

2.3 Fonctionnement des foyers. Pour activer un foyer, appuyez sur la touche correspondante

на (2.4.2) (2.3.1, 2.3.2) или нажмите

Примечание: Если вы ждете более 5 секунд перед выбором конфорки, варочная панель автоматически выключается в целях безопасности.

2.4 Выбор мощности. Проведите пальцем по полосе (2.4.1) или нажмите + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, чтобы активировать двойную конфорку (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), включится тройная конфорка. Для отмены нажмите ( , , , , ).

2.6 Большая плоская конфорка. Вы можете использовать только основную окружность этой конфорки или увеличить поверхность для приготовления пищи в посуде удлиненной формы. Нажмите, чтобы активировать, и нажмите снова эту же клавишу, чтобы деактивировать.

Внимание: На моделях с галогенными конфорками не смотрите пристально на конфорку, когда она включена.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L. При подключении варочной панели цифры часов мигают и показывают 1200 (2.7.1). Установите время с помощью + , (2.7.2). Действуйте так же после каждого отключения прибора или после сбоя питания.

Чтобы изменить время, нажмите и удерживайте 5 секунд (2.7.3). Время начнет мигать, и прибор издаст звуковой сигнал. Установите время с помощью клавиш + , -

2.8 Установка времени приготовления.

Модель abc: После активации конфорки и выбора желаемой мощности индикатор начинает мигать, и у вас есть 5 секунд, чтобы нажать (2.8.1). Установите желаемое время приготовления, нажимая + (2.8.2). Через 5 секунд время подтверждается, и на дисплее отображается время и светящаяся точка под символом запрограммированной конфорки (2.8.3). Чтобы изменить время

программы или увидеть оставшееся время, нажмите на символ запрограммированной конфорки (2.8.4). Чтобы отменить программирование, нажмите + , одновременно (2.8.5).

Модели fghkmo: После активации конфорки и выбора желаемой мощности нажмите клавишу часов. На дисплее отображается 00 и на каждой конфорке (2.8.6). Нажмите на конфорку, которую нужно запрограммировать, и она начнет мигать (2.8.7). Установите время приготовления с помощью + , на часах (2.8.8). Через 5 секунд время подтверждается, и на дисплее попеременно отображаются мощность и время на запрограммированной конфорке. Когда запрограммированное время истечет, прибор издаст звуковой сигнал и будет мигать 00. Чтобы отменить программирование, нажимайте на символ, пока на дисплее не появится 00

Примечание: У вас есть 10 секунд, чтобы выбрать время приготовления. Затем таймер автоматически выключится.

Модель: После включения конфорки и выбора желаемой мощности нажмите еще раз на клавишу выбора конфорки, которую нужно запрограммировать. На дисплее появится индикация (2.8.11). Установите желаемое время приготовления с помощью клавиш + (2.8.12) и подтвердите, нажав еще раз на клавишу программируемой конфорки (2.8.13). На дисплее появится мощность с точкой, что подтверждает, что конфорка запрограммирована. По истечении запрограммированного времени прозвучит звуковой сигнал и появится индикация, предупреждающая об окончании приготовления (2.8.14). Нажмите любую клавишу, и звуковой сигнал исчезнет.

Примечание: У вас есть 10 секунд для выбора времени приготовления. Затем таймер автоматически выключится.

Замечания по программированию: Если уровень мощности равен 9, максимальное время программирования составляет 60 минут. При других уровнях мощности оно может достигать 99 минут.

По истечении времени приготовления варочная панель будет издавать звуковой сигнал, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Позволяет быстро достичь максимальной температуры, а затем автоматически перейти к температуре поддержания.

Модели abc: Включите конфорку и выберите максимальную мощность. Нажмите на индикатор, который появится на выбранной конфорке (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется выбирать уровень от 3 до 6 (2.9.2). Через 5 секунд быстрый нагрев будет подтвержден, и на дисплее попеременно будут отображаться индикация и выбранная мощность. После достижения максимальной температуры индикатор R исчезнет, и на дисплее останется только мощность поддержания. Конфорка продолжит работать в обычном режиме. Чтобы отменить быстрый нагрев, нажмите на символ запрограммированной конфорки и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока на дисплее не появится 9 и точка (2.9.3). Установите мощность, нажимая -. Рекомендуется выбирать уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и на дисплее появится выбранная мощность с точкой (2.9.5). После достижения максимальной температуры точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отменить функцию быстрого нагрева, нажмите на клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Стеклокерамика с ручным управлением. Убедитесь, что ручка, которую вы собираетесь повернуть, соответствует конфорке, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение. Загорится индикатор работы (2.10.2). После включения конфорки на дисплее появится символ остаточного тепла.

На моделях с двойной конфоркой или конфоркой Grand Plat поверните ручку влево, чтобы отрегулировать часть конфорки, и вправо, чтобы отрегулировать конфорку целиком (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую вы хотите выключить.

2.12 Остаточное тепло. После интенсивного использования конфорки остаются горячими в течение некоторого времени, которое зависит от выбранной мощности. На дисплее отображается H или точка на еще горячих конфорках. Не прикасайтесь к горячим конфоркам, чтобы не обжечься.

Внимание: После отключения электроэнергии прибор не будет отображать индикацию H, даже если зона нагрева еще горячая. Будьте осторожны, чтобы не обжечься.

2.13 Функция блокировки. Чтобы дети не

Если вы манипулируете варочной панелью, нажмите и удерживайте в течение 3 секунд, чтобы активировать блокировку управления. Чтобы отключить её, повторите те же действия.

Предупреждения:

• Избегайте ударов посуды о стеклокерамику.
• Алюминиевая посуда не рекомендуется; она может оставить пятна на стеклокерамике, если только ее дно не имеет защитного покрытия из нержавеющей стали.
• Конфорки не должны работать без посуды.
• Дно посуды должно быть плоским и сухим. Убедитесь, что диаметр посуды больше или равен диаметру используемой конфорки, и поместите ее в центр зоны нагрева.
• Избегайте трения посуды о стеклокерамику; это может поцарапать ее. Используйте этот прибор только для приготовления пищи. Никогда не используйте эту варочную панель как рабочую поверхность.
• Никогда не лейте холодную воду непосредственно на варочную панель, когда она еще горячая.

Внимание: Прерывистая работа зон нагрева не является неисправностью. Конфорки работают циклами включения/выключения разной продолжительности в зависимости от выбранной мощности.

3

Обслуживание и уход

• Не используйте пароочиститель.
• Часто очищайте поверхность варочной панели после ее остывания. Никогда не используйте абразивные губки или средства. Используйте только влажную ткань и мыльную воду (3.1.1).
• Раз в неделю тщательно очищайте варочную панель специальными средствами для стеклокерамики, которые ухаживают и защищают поверхность. Мы рекомендуем марку VITROCLEN для очистки и ухода за вашей стеклокерамической панелью.
• Удаляйте пригоревшие загрязнения с помощью специального скребка для стеклокерамики (3.1.2).
• Если вы случайно пролили сахар (или сахаросодержащие продукты) или расплавили пластик на панели, немедленно удалите их специальным скребком для стеклокерамики, пока они еще горячие. В противном случае могут остаться пятна. Следите за тем, чтобы лезвие специального скребка для стеклокерамики всегда было в отличном состоянии. При необходимости заменяйте его.

Безопасность

• Электрическая установка, питающая варочную панель, должна иметь устройство отключения всех полюсов с размыканием контактов не менее 3 мм.
• Установка варочной панели должна выполняться уполномоченным установщиком в соответствии с инструкциями и чертежами производителя.
• Подключение должно быть выполнено в соответствии с электрической мощностью установки и предохранителей, с заземлением и в соответствии с действующими нормами.
• Если кабель поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным персоналом, чтобы избежать любого риска несчастного случая.
• Каждая зона нагрева оснащена ограничителем температуры, который автоматически отключает конфорку в случае перегрева прибора.
• Выключайте конфорку после каждого использования.
• В случае повреждения, трещины или скола стеклокерамики немедленно отключите прибор от электросети, чтобы избежать риска поражения электрическим током. Обратитесь в сервисный центр для замены. Не используйте варочную панель до замены (4.1.1).
• В случае перелива жидкости на сенсорные кнопки управления варочная панель отключается и подает звуковой сигнал (4.1.2).
• Если вы удерживаете кнопку нажатой слишком долго или если на кнопках лежит какой-либо предмет,

варочная панель отключается и подает звуковой сигнал (4.1.3).

• Не ставьте горячую посуду на панель управления, так как вы можете обжечься, когда будете нажимать на кнопки (4.1.3).
• Следите за тем, чтобы дети не приближались к прибору, так как во время работы варочной панели зона вокруг конфорок нагревается. Используйте функцию блокировки, чтобы дети не могли играть с панелью управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Не отходите от варочной панели, когда готовите блюда с использованием жира или масла. Они могут воспламениться из-за перегрева.
• Если варочная панель установлена над выдвижным ящиком, не храните в нем легковоспламеняющиеся предметы.

Окружающая среда

Эта варочная панель была разработана с учетом заботы об окружающей среде.

Будьте бережны к окружающей среде. Используйте мощность, соответствующую каждому типу приготовления, и посуду, подходящую по размеру для количества приготавливаемой пищи. Используйте кастрюли и посуду, диаметр которых соответствует диаметру конфорок, для оптимальной передачи тепла. Выключайте конфорку за 5–10 минут до окончания приготовления, чтобы использовать остаточное тепло и экономить энергию.

Накрывайте посуду крышкой, если это позволяет ваш рецепт, чтобы избежать потери тепла из-за испарения.

Утилизация электрических и электронных приборов.

Использованные приборы не должны выбрасываться вместе с другими отходами.

Отнесите варочную панель в пункт сбора бытовой техники.

Переработка бытовой техники способствует предотвращению негативных последствий для окружающей среды и здоровья человека, а также позволяет экономить энергию и ресурсы.

Для получения дополнительной информации обратитесь в местные органы власти или к вашему продавцу.

Руководство по эксплуатации

Очень важно: полностью прочтите данное руководство перед использованием плиты.

Данное руководство составлено таким образом, чтобы тексты соответствовали соответствующим рисункам.

Идентификация

Определите модель вашей плиты (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o"), сравнивая количество и расположение конфорок вашего прибора с изображениями на рисунках.

1 Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встройте в мебель. Всегда учитывайте данные характеристик (1.2.1) и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под плитой, необходимо установить защитную перегородку в соответствии с указанными размерами (1.2.4). Закрепите пенополиуретановую прокладку по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте ее в проем (1.2.6). Закрепите ее в мебели с помощью четырех прилагаемых кронштейнов (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• С 5 проводами: a) темно-синий, b) голубой, c) коричневый, d) красный, e) желто-зеленый. (1.3.1) Подготовлено для плиты на 230 В. (1.3.2)
• Подготовлено для плиты на 220-240 В~, см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240 В~ Номинальный ток по фазам

Плита 60 см 0 А

Плита >60cm 34A

• Если тип подключения отличается от 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparecido está em conformidade com as directivas europeias 73/23/CEE e 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

Использование

Для стеклокерамики подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны нагрева. Имеется несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение плиты. При нажатии и удержании в течение 3 секунд для включения плиты активируются конфорки различных зон нагрева.

Примечание: Чтобы выбрать, активирована ли функция защиты от детей, отключите ее, нажав и удерживая в течение 3 секунд клавишу (2.13).

2.3 Активация конфорки. Активируйте конфорку, на которой размещена посуда, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2).

Примечание: Если при выборе конфорки пройдет более 5 секунд, плита автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте ее, проведя пальцем по шкале 2.4.1 или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, чтобы активировать двойную конфорку (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), активируется тройная конфорка. Для отмены нажмите ( , , , ).

2.6 Конфорка-фонтан. Эту конфорку можно использовать как круглую или вместе с другими, как конфорку-фонтан. Нажмите, чтобы активировать, и нажмите снова, чтобы деактивировать.

Рекомендация: В моделях с галогенными конфорками свет настолько интенсивный, что не рекомендуется смотреть прямо на него, когда конфорка работает без посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени. При включении платы цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш +, - (2.7.2). Повторяйте эту операцию каждый раз при отключении питания или перебое электроэнергии.

Чтобы изменить время, нажмите и удерживайте клавишу в течение 5 секунд (2.7.3). Время начнет мигать, и вы услышите звуковой сигнал. Установите время с помощью клавиш +, -.

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд, чтобы нажать клавишу L. Выберите необходимое время, нажимая + (2.8.2). Через пять секунд время будет подтверждено, и будут отображаться время и светящаяся точка под значком таймера конфорки (2.8.3). Чтобы изменить или посмотреть оставшееся время, нажмите на значок таймера конфорки (2.8.4). Чтобы отменить программирование, нажмите клавиши + и - одновременно (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите клавишу + на часах. Появится 0 на каждой конфорке (2.8.6). Нажмите + на конфорке, которую нужно установить по таймеру, она начнет мигать (2.8.7). Выберите время с помощью +, - на часах (2.8.8).

Через 5 секунд время будет подтверждено, и будут попеременно отображаться мощность и время на конфорке с таймером. По истечении этого времени будет подан звуковой сигнал, и индикатор начнет мигать. Чтобы отменить таймер, нажмите - на значке, пока не увидите .

Примечание: Таймер автоматически отключится, если выбор времени займет более 10 секунд.

Модель e: После активации конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую нужно установить по таймеру, появится . (2.8.11). Выберите время с помощью +, - (2.8.12) и подтвердите, снова нажав клавишу конфорки с таймером (2.8.13). Мощность будет отображаться с точкой, указывающей, что конфорка находится в режиме таймера. Звуковой сигнал и мигание сообщат о завершении времени (2.8.14). Нажмите любую клавишу, и звуковой сигнал исчезнет.

Примечание: Таймер автоматически отключится, если выбор времени займет более 10 секунд.

Рекомендации по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. Если уровень ниже максимального, можно установить до 99 минут.

Когда время истечет, сигнал будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигните максимальной температуры T, чтобы автоматически перейти к температуре поддержания.

Модели abc: Активируйте конфорку и установите ползунок на максимальную мощность T. Нажмите I, и на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется выбирать между уровнями 3 и 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и будут попеременно отображаться R и мощность. При достижении максимальной температуры T индикатор R исчезнет, останется мощность поддержания. Конфорка продолжит работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели: выберите конфорку и установите максимальную мощность, нажимая +, пока не увидите 9 и точку 9. (2.9.3). Отрегулируйте мощность, нажимая -, рекомендуются уровни 3–6 (2.9.4). Через 5 секунд быстрый нагрев подтверждается, и отображается мощность с точкой (2.9.5). При достижении максимальной температуры точка исчезает, и конфорка продолжает работать в обычном режиме. Для отмены функции нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Стекло с кнопками. Убедитесь, что выбранная конфорка соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, загорится индикатор работы (2.10.2), который также сигнализирует об остаточном тепле, когда конфорка выключена.

В моделях с двойной конфоркой или конфоркой-фокусом поворот ручки влево регулирует часть конфорки, а поворот вправо — всю конфорку (2.10.3).

2.11 Выключение. Выберите мощность конфорки, которую хотите выключить.

2.12 Остаточное тепло. После использования конфорки остаются горячими в течение времени, зависящего от выбранной мощности, и отображается H или точка на негорячих конфорках. Не прикасайтесь к этим конфоркам, есть риск ожога.

Внимание: Если произойдет отключение электроэнергии, при восстановлении питания индикация H не будет отображаться, хотя зона нагрева все еще горячая. Учитывайте это обстоятельство.

2.13 Блокировка. Чтобы предотвратить использование детьми, удерживайте клавишу → в течение 3 секунд, чтобы активировать блокировку. Для разблокировки повторите операцию.

Рекомендации:

Избегайте ударов посуды о стекло. Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле, если только дно не защищено нержавеющей сталью.

• Конфорки не должны работать без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен диаметру конфорки, и центрируйте ее на конфорке.
• Старайтесь не перемещать посуду, это может разбить стекло.
• Используйте прибор только для приготовления пищи. Не используйте плиту как рабочий стол.
• Не лейте холодную воду на горячую поверхность.

Внимание: прерывистая работа зон нагрева не является неисправностью. Они работают с более или менее длительными периодами включения и выключения в зависимости от желаемой мощности.

Обслуживание и чистка

• Не используйте пароочиститель для очистки.
• Тщательно очищайте поверхность вашей плиты после того, как она остынет. Не используйте абразивные средства или губки. Протирайте влажной тканью с мыльной водой (3.1.1).
• Раз в неделю проводите тщательную очистку с использованием специальных средств для стеклокерамики. Рекомендуем средство VITRO-CLEN для очистки и ухода за вашей стеклокерамической плитой.
• Сильные загрязнения удаляются скребком для стекла (3.1.2).
• Если по неосторожности на плиту попали сахар, сахаросодержащие вещества или пластик, удалите их как можно скорее скребком, пока плита еще горячая. Если этого не сделать, могут остаться постоянные пятна.
• Используйте лезвие скребка в хорошем состоянии, заменяйте его при появлении повреждений.

Безопасность

• Схема сети, питающей плату, должна иметь всеполюсный разъединитель с расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, а розетка должна быть с заземлением.
• Если кабель поврежден, он должен быть заменен сервисной службой или квалифицированным персоналом во избежание несчастного случая.
• Плита оснащена ограничителем температуры, который отключает плиту в случае чрезмерного нагрева.
• После использования выключите плиту с помощью ее контроллера.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от электросети, чтобы избежать возможного удара током. Не используйте плиту до замены стекла (4.1.1).
• В случае перелива жидкости на клавиши функций плита отключается и подает звуковой сигнал (4.1.2).
• Если вы удерживаете какой-либо датчик в течение длительного времени или если какой-либо предмет активирует датчики, плита отключается и подает звуковой сигнал (4.1.3).
• Не ставьте емкости с горячим содержимым на датчики, вы можете обжечься при их нажатии (4.1.3).
• Держите детей подальше, поверхности нагрева могут чрезмерно нагреваться во время работы. Используйте систему блокировки, чтобы предотвратить возможность игры с кнопками.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда находитесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерное нагревание может привести к их воспламенению.
• Если плита установлена над столешницей, под ней не должны храниться легковоспламеняющиеся предметы.

Окружающая среда

Плита разработана с учетом сохранения окружающей среды.

Уважение к окружающей среде. Используйте соответствующие мощности для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемых продуктов. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна.

По окончании приготовления, при желании, оставьте посуду на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

Используйте крышку, когда это возможно, чтобы уменьшить потери тепла при испарении.

Управление отходами электрических и электронных приборов.

Не выбрасывайте приборы вместе с обычными бытовыми отходами.

Сдайте вашу плиту в специальный пункт приема.

Переработка бытовых приборов позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономит энергию и ресурсы.

Для получения дополнительной информации обратитесь в местные органы власти или в магазин, где вы приобрели плиту.

Инструкция по эксплуатации

Очень важно: внимательно прочитайте данное руководство перед использованием варочной панели.

Данное руководство составлено так, что текст соответствует иллюстрациям.

Идентификация

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение элементов на вашем приборе с изображенными на иллюстрациях.

1 Установка

1.1 Распаковка. Снимите все защитные материалы. 1.2 Установка в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет встраиваться варочная панель (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под варочной панелью, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте поролоновую ленту по внешнему краю варочной панели для герметизации (1.2.5). Переверните варочную панель и вставьте ее в отверстие (1.2.6). Закрепите ее на мебели с помощью четырех прилагаемых крючков (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электросети. Варочная панель поставляется с сетевым кабелем.

С 5 проводами: a) темно-синий, b) голубой, c) коричневый, d) красный, e) зеленый/желтый. (1.3.1) Подготовлено для варочной панели 230В~. (1.3.2) Подготовлено для варочной панели 220-240В~: см. таблицу. (1.3.3) Общая мощность: варочная панель 60 см - 6,8 кВт, варочная панель >60 см - 7,8 кВт

220-240V~ Nominal switch by phases
60 cm hob 30 A
>60cm hob 34 A

Если тип подключения отличается от 220-240В~, снимите кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Nominal switch by phases
60 cm hob 14 A
>60cm hob 16,5 A
380-415V 3N~ Nominal switch by phases
60 cm hob 11 A
>60cm hob 13 A
380-415V 2N~ Nominal switch by phases
60 cm hob 16 A
>60cm hob 19 A
This appliance is compliant with European directives 73/23/EEC and 89/336/EEC

Рекомендация: варочная панель должна быть установлена уполномоченным установщиком, который должен следовать инструкциям и схемам производителя.

2 Использование

Для стеклокерамических варочных панелей можно использовать посуду из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле варочной панели.

2.1 Выбор зоны нагрева. У вас есть несколько элементов, на которые можно ставить посуду. Выберите наиболее подходящий в зависимости от размера посуды.

2.2 Включение варочной панели. Нажмите и удерживайте 3 секунды, чтобы включить варочную панель; при этом активируются индикаторы различных зон нагрева.

Примечание: Чтобы иметь возможность выбрать, активирована ли функция защиты от детей, отключите ее, нажав и удерживая клавишу в течение 3 секунд (2.13).

2.3 Активация элемента. Активируйте элемент, на который вы поставили посуду, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2).

Примечание: Если вы тратите более 5 секунд на выбор элемента, варочная панель автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте ее, проведя пальцем по шкале (2.4.1) или нажав + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЭЛЕМЕНТЫ

2.5 Двойной элемент, тройной элемент. После выбора мощности нажмите , и это активирует двойной элемент (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), это активирует тройной элемент. Чтобы отменить, нажмите ( , , , ).

2.6 Большая конфорка. Вы можете использовать этот элемент по кругу или совместно, как большую конфорку. Нажмите, чтобы активировать его, и нажмите снова, чтобы деактивировать.

Рекомендация: на моделях с галогенными элементами свет настолько яркий, что мы советуем не смотреть на него, когда он включен без посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L . Когда варочная панель подключена к сети, цифры на часах мигают и показывают 12.00 (2.7.1). Отрегулируйте время с помощью клавиш + , - (2.7.2). Следуйте той же процедуре всякий раз, когда прибор отключен от сети или подача электроэнергии прервана.

Чтобы изменить время, нажмите и удерживайте клавишу в течение 5 секунд (2.7.3). Время начнет мигать, и вы услышите звуковой сигнал; отрегулируйте его с помощью клавиш + и -.

2.8 Выбор времени.

Модели abc: После активации элемента и выбора мощности у вас есть 5 секунд мигания, в течение которых нужно нажать клавишу (2.8.1). Выберите необходимое время, нажимая +, - (2.8.2). Через пять секунд таймер будет установлен, и время будет отображаться с подсвеченной точкой под значком таймера элемента (2.8.3). Чтобы изменить или посмотреть оставшееся время, нажмите на значок таймера элемента (2.8.4). Чтобы отменить программирование, одновременно нажмите клавиши + (2.8.5).

Модели dfghkmo: После активации элемента и выбора мощности нажмите клавишу + на часах. На каждом элементе появятся 00 и символ (2.8.6). Нажмите + на элементе, который нужно установить на таймер, и символ

начнет мигать (2.8.7). Выберите время с помощью + на часах (2.8.8). Через 5 секунд время будет установлено, и на таймерном элементе будут попеременно отображаться мощность и символ t. Когда время истечет, вы услышите звуковой сигнал, и символ o будет мигать. Чтобы отменить таймер, нажимайте на значок, пока не отобразится 00.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Модели e: После активации элемента и выбора мощности снова нажмите клавишу выбора элемента, который нужно установить на таймер, и появится символ (2.8.11). Выберите время с помощью + (2.8.12) и установите его, снова нажав клавишу таймерного элемента (2.8.13). Мощность будет отображаться с точкой, указывающей, что элемент находится на таймере. Вы услышите звуковой сигнал и увидите символ -, указывающий, что время истекло (2.8.14). Нажмите любую клавишу, и звук прекратится.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Замечания по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. В противном случае максимум составит 99 минут.

После истечения времени сигнал тревоги будет звучать, пока вы не нажмете любую клавишу.

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к постоянной температуре.

Модели abc: Активирует элемент и переводит шкалу на максимальную мощность. Нажмите, и на дисплее выбранного элемента появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и на дисплее выбранного элемента появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и R и мощность будут отображаться попеременно. После достижения максимальной температуры R исчезнет, оставив мощность постоянной. Элемент продолжит работать в обычном режиме. Если вы хотите

отменить быстрый нагрев, нажмите на значок запрограммированного элемента и выберите новую мощность.

Модели dfghjklmo: выберите элемент и установите его на максимальную мощность, нажимая «+», пока не отобразятся 9 и точка 9 (2.9.3). Отрегулируйте мощность, нажимая «-»; рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд будет установлен быстрый нагрев, и мощность будет отображаться с точкой (2.9.5). После достижения максимальной температуры десятичная точка исчезнет, и элемент продолжит работу в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированного элемента и выберите новую мощность.

2.10 Варочные панели с регуляторами. Убедитесь, что элемент, который вы собираетесь активировать, является тем элементом, который вы хотите использовать (2.10.1). Поверните регулятор в нужное положение, и загорится индикатор «включено» (2.10.2), который также указывает на остаточное тепло, когда элемент выключен.

На моделях с двойными элементами или большой конфоркой поворот регулятора влево регулирует часть элемента, а поворот вправо — весь элемент (2.10.3).

2.11 Выключение элемента. Выберите мощность элемента, который вы хотите выключить. 2.12 Остаточное тепло. После использования варочной панели элементы остаются горячими в течение некоторого времени, которое зависит от выбранной мощности, и на элементах, которые все еще горячие, отображается символ H или точка. Не прикасайтесь к этим элементам, так как есть риск ожога.

Внимание: Если подача электроэнергии прервана, при ее восстановлении значок H не будет отображаться, даже если зона приготовления горячая. Важно помнить об этом.

2.13 Функция блокировки. Для предотвращения доступа детей к прибору. Нажмите и удерживайте клавишу в течение 3 секунд, чтобы активировать блокировку. Чтобы разблокировать, повторите процедуру.

Рекомендации:

• Избегайте ударов посуды о стекло. Алюминиевая посуда не рекомендуется, так как

она может оставить пятна на стекле, если только она не имеет защитного основания из нержавеющей стали.

• Нагревательные элементы не должны работать без посуды.
• Основание посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен диаметру используемого элемента, и размещайте ее по центру источника тепла.
• Старайтесь не перемещать посуду, так как это может поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности.
• Не наносите холодную воду непосредственно на горячую варочную панель.

Внимание: прерывистая работа конфорок не является неисправностью. Они работают с более длинными или короткими периодами включения и выключения в зависимости от желаемой мощности.

3

Обслуживание и чистка

• Не используйте пароочиститель.
• Регулярно очищайте поверхность варочной панели после ее остывания. Не используйте абразивные средства или губки. Очищайте влажной тканью с мыльной водой (3.1.1).
• Раз в неделю тщательно очищайте поверхность средствами, специально предназначенными для стеклокерамических варочных панелей. Мы рекомендуем VITRO-CLEN для очистки и ухода за вашей стеклокерамической варочной панелью.
• Стойкие пятна можно удалить стеклянным скребком (3.1.2).
• Если вы случайно прижгли сахар, сахаросодержащие продукты или пластик на варочной панели, удалите их как можно скорее скребком, пока они еще горячие. Если этого не сделать, могут остаться несмываемые следы.
• Используйте лезвие скребка в идеальном состоянии; замените его, если оно повреждено.

Безопасность

• Цепь питания варочной панели должна быть оснащена автоматическим выключателем с размыканием всех полюсов, расстояние между контактами которого составляет не менее 3 мм.
• Варочная панель должна быть установлена уполномоченным установщиком, который должен следовать инструкциям и схемам производителя.
• Установка должна соответствовать размеру, подходящему для максимальной мощности, указанной на табличке с характеристиками, и розетке с защитным заземлением.
• Если кабель поврежден, его должен заменить сервисный центр или аналогичный квалифицированный персонал в целях безопасности.
• Элемент оснащен внутренним ограничителем температуры, который отключает элемент в случае перегрева варочной панели. После каждого использования выключайте элемент с помощью его регулятора.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от электросети, чтобы избежать поражения электрическим током. Не пользуйтесь варочной панелью, пока стекло не будет заменено (4.1.1).
• Если на сенсорные клавиши что-либо прольется, варочная панель остановится и подаст звуковой сигнал (4.1.2).
• Если вы слишком долго нажимаете на сенсор или какой-либо предмет активирует датчики, варочная панель остановится и подаст звуковой сигнал (4.1.3).
• Не ставьте на сенсоры посуду с горячим дном; вы можете обжечься, нажимая на них (4.1.3).
• Держите маленьких детей подальше; нагревательные поверхности могут быть очень горячими при использовании. Используйте систему блокировки, чтобы дети не играли с элементами управления.
• Этот прибор не предназначен для использования людьми с ограниченными возможностями. Всегда находитесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерный нагрев может привести к их возгоранию.
• Если варочная панель установлена над ящиком, в нем нельзя хранить легковоспламеняющиеся предметы.

Окружающая среда

Варочная панель разработана с учетом защиты окружающей среды.

Будьте экологически ответственны. Используйте соответствующую мощность для каждой операции приготовления и выбирайте посуду подходящего размера для продуктов, которые вы собираетесь готовить. Передача тепла наилучшая, когда основание посуды и диаметр зоны нагрева совпадают.

После приготовления, если хотите, можете оставить посуду на месте, чтобы использовать накопленное остаточное тепло. Это сэкономит энергию.

Используйте крышку, когда это возможно, чтобы уменьшить потери тепла через пар.

Утилизация электрических и электронных приборов.

Не выбрасывайте приборы вместе с обычными бытовыми отходами.

Отнесите варочную панель в специальный пункт сбора.

Переработка бытовых приборов позволяет избежать негативных последствий для нашего здоровья и окружающей среды, а также позволяет экономить энергию и ресурсы.

За дополнительной информацией обращайтесь в местные органы власти или в организацию, где вы приобрели варочную панель.

Инструкция по эксплуатации

Внимание, важно: полностью прочитайте данную инструкцию по эксплуатации перед использованием варочной панели.

Данная инструкция по эксплуатации разработана таким образом, чтобы тексты соответствовали соответствующим рисункам.

Определение модели

Определите модель вашей варочной панели (a, b, c, d, e, f, g, h, i, j, k, l, m, n, o), сравнив количество и расположение конфорок вашего устройства с изображениями.

1

Установка

1.1 Распаковка. Удалите все защитные элементы.

1.2 Встройте прибор в шкаф. Всегда соблюдайте данные, указанные на заводской табличке (1.2.1), а также размеры шкафа, куда должна быть встроена варочная панель (1.2.2, 1.2.3). Если вы не устанавливаете духовой шкаф под варочной панелью, необходимо установить защиту в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку по внешнему краю варочной панели для обеспечения хорошей герметичности (1.2.5). Переверните варочную панель и вставьте ее в отверстие (1.2.6). Закрепите ее с помощью четырех прилагаемых крючков (1.2.7) на шкафу. Не используйте съемные материалы, такие как силикон.

1.3 Подключение к электросети. Варочная панель поставляется с сетевым кабелем.

• 5 проводов: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) желто-зеленый (1.3.1).
• Подходит для варочных панелей с напряжением 230 В~. (1.3.2)
• Подходит для варочных панелей с напряжением 220–240 В~: обратитесь к таблице (1.3.3). Общая мощность: варочная панель 60 см – 6,8 кВт, варочная панель >60 см – 7,8 кВт.

220-240V~ Nennströmstärke pro Phase
Kochfeld, 60 cm	30 A
Kochfeld, > 60 cm	34 A

• Если это не подключение к сети 220–240 В~, выньте кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

Если это не подключение к сети 220–240 В~, выньте кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Nennstromstände pro Phase
Kochfeld, 60 cm	14 A
Kochfeld, > 60 cm	16,5 A

380-415V 3N~ Nennstromärke pro Phase
Kochfeld, 60 cm	11 A
Kochfeld, > 60 cm	13 A

380-415V 2N~ Nennstromstände pro Phase
Kochfeld, 60 cm	16 A
Kochfeld, > 60 cm	19 A

Данное устройство соответствует европейским директивам 73/23/EWG и 89/336/EWG.

Рекомендация: Установка варочной панели должна выполняться авторизованным установщиком, который следует инструкциям и указаниям производителя.

Использование

Для стеклокерамических варочных панелей подходят емкости из глины, меди или нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставлять пятна на стеклянной поверхности варочной панели.

2.1 Выберите уровень мощности. Имеются различные конфорки, на которые можно ставить посуду. Используйте ту конфорку, которая лучше всего подходит по размеру для данной посуды. 2.2 Включение варочной панели. Нажмите и удерживайте [0] в течение 3 секунд, чтобы включить варочную панель. При этом активируются нулевые уровни мощности.

Примечание: Чтобы выбрать, активирована ли блокировка от детей, отключите ее, удерживая кнопку нажатой в течение 3 секунд (2.13).

2.3 Активация конфорки. Активируйте конфорку, на которую вы поставили посуду, нажав соответствующую кнопку

(2.4.2)

Примечание: Если для выбора конфорки вам требуется более 5 секунд, варочная панель автоматически отключится в целях безопасности.

2.4 Выбор мощности. Установите мощность, проведя пальцем по полосе (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите для активации двойной конфорки (2.5.1, 2.5.3). При повторном нажатии (2.5.2) или (2.5.4) активируется тройная конфорка. Для отключения нажмите ( , , , ).

2.6 Зона для сковороды. Вы можете использовать эту конфорку как круглую или как общую зону для сковороды. Нажмите для активации и еще раз для деактивации.

Рекомендация: На моделях, оснащенных галогенными конфорками, свет настолько интенсивный, что рекомендуется не смотреть прямо на свет, когда прибор работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При подключении варочной панели цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью кнопок +, - (2.7.2). Действуйте так же, если прибор выключается или происходит отключение электроэнергии.

Чтобы изменить время, нажмите и удерживайте кнопку (2.7.3) в течение 5 секунд. Индикация часов начнет мигать, и вы услышите звуковой сигнал. Установите время с помощью кнопок +, -.

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд (индикация мигает), чтобы нажать кнопку (2.8.1). Выберите необходимое время, нажимая + (2.8.2). Через пять секунд время будет установлено, и будут отображаться время и светящаяся точка под символом таймера конфорки (2.8.3). Чтобы внести изменения или

увидеть оставшееся время, нажмите на символ таймера конфорки (2.8.4). Чтобы удалить программу, нажмите одновременно кнопки +, - (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите кнопку + над часами. Появится 00, а также на каждой конфорке (2.8.6). Нажмите для таймера конфорки. Индикация мигает (2.8.7). Выберите время с помощью +, - над часами (2.8.8). Через 5 секунд время установлено, и попеременно отображаются мощность и таймер конфорки. По истечении времени раздается звуковой сигнал и мигает 00. Чтобы отменить таймер, нажмите - на символе , пока не появится 00.

Примечание: Таймер автоматически отключается, если для выбора времени требуется более 10 секунд.

Модель e: После активации конфорки и выбора мощности снова нажмите кнопку выбора конфорки для установки таймера. Появится (2.8.11). Установите время с помощью +, - (2.8.12) и подтвердите повторным нажатием кнопки таймера конфорки (2.8.13). Мощность отображается точкой, указывающей, что конфорка находится на таймере. Звуковой сигнал и индикация - указывают на окончание времени (2.8.14). Нажмите любую кнопку, чтобы отключить звуковой сигнал.

Примечание: Таймер автоматически отключается, если для выбора времени требуется более 10 секунд.

Примечания к таймеру: При уровне мощности 9 максимальное время таймера составляет 60 минут. При других уровнях мощности максимальное время может составлять 99 минут.

По окончании времени раздается сигнал тревоги, если не нажата ни одна кнопка.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрое нагревание. Максимальная температура достигается быстро, чтобы автоматически перейти к рабочей температуре.

Модели abc: Активируйте конфорку и установите полосу на максимальную мощность. Нажмите |D. На дисплее выбранной конфорки появится (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется, чтобы он был между уровнем 3

и 6 (2.9.2). Через пять секунд быстрое нагревание установлено, и на дисплее выбранной конфорки появится (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется, чтобы он был между уровнем 3 и 6 (2.9.2). Через пять секунд быстрое нагревание установлено, и появится R, а также альтернативно мощность. Когда максимальная температура достигнута, R исчезает, а рабочая мощность сохраняется. Конфорка продолжает работать обычным образом. Если вы хотите отменить быстрое нагревание, нажмите символ запрограммированной конфорки и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите ее на максимальную мощность, нажимая +, пока не появятся 9 и точка 9 (2.9.3). Отрегулируйте мощность, нажимая -. Рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд быстрое нагревание установлено, и отображается мощность, за которой следует точка (2.9.5). Когда максимальная температура достигнута, десятичная точка исчезает, и конфорка продолжает работать обычным образом. Чтобы удалить эту функцию, нажмите кнопку запрограммированной конфорки и выберите новую мощность.

2.10 Стеклокерамика с управлением. Убедитесь, что конфорка, которую вы используете, соответствует конфорке, которую вы хотите использовать (2.10.1). Поверните регулятор в желаемое положение. Загорится контрольная лампа (2.10.2), которая также показывает остаточное тепло, когда конфорка выключается.

В версиях с двойной зоной или зоной для сковороды поворот регулятора влево устанавливает часть конфорки. Поворот регулятора вправо устанавливает всю конфорку (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую вы хотите выключить.

2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими в течение некоторого времени. Это зависит от выбранной мощности. На еще горячих конфорках виден H или точка. Не прикасайтесь к этим конфоркам. Существует опасность ожога.

Внимание: При повторном отключении электроэнергии при повторном включении H не отображается, хотя конфорки могут быть еще горячими. Помните об этом.

2.13 Блокировка безопасности. Блокировка

безопасности служит для предотвращения манипуляций детьми. Удерживайте кнопку нажатой 3 секунды, чтобы активировать блокировку. Для разблокировки действуйте так же.

Рекомендации:

• Избегайте ударов посуды о стекло. Алюминиевая посуда не рекомендуется, так как на стекле могут появиться пятна, если только посуда не оснащена защитой из нержавеющей стали. Конфорки не должны работать без посуды.
• Дно посуды должно быть плоским и сухим.
• Следите за тем, чтобы диаметр посуды был больше или равен размеру используемой конфорки, и ставьте её в центр зоны нагрева. Старайтесь не двигать посуду. В противном случае на стекле могут появиться царапины.
• Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочего стола. Не лейте холодную воду непосредственно на панель, если конфорки горячие.

Внимание: прерывания во время работы на уровнях мощности не являются неисправностью. В зависимости от желаемой мощности работа происходит с интервалами, во время которых прибор включается и выключается на более или менее длительное время.

3

Уход и чистка

• Не используйте пароочиститель.
• Чистите конфорки часто и только когда они остыли. Не используйте средства или губки, которые могут поцарапать поверхность. Протирайте поверхность влажной тряпкой с мыльной водой (3.1.1).
• Один раз в неделю проводите тщательную очистку с использованием специальных средств для стеклокерамики. Мы рекомендуем

Вам для очистки и ухода за стеклокерамикой VITRO-CLEN.

• Сильные, прилипшие загрязнения удаляются скребком для стекла (3.1.2).
• Если случайно сахар, сладкие продукты или пластик пригорели к варочной панели, удалите их как можно быстрее скребком, пока они ещё тёплые. Если не удалить сразу, могут остаться постоянные пятна.
• Используйте лезвие скребка только в исправном состоянии и заменяйте его при обнаружении износа.

Безопасность

• Цепь питания варочной панели должна быть оснащена всеполюсным выключателем с расстоянием между контактами не менее 3 мм.
• Установка варочной панели должна выполняться авторизованным установщиком, который следует инструкциям и указаниям производителя.
• Установка должна быть рассчитана в соответствии с максимальной мощностью, указанной на заводской табличке, а розетка с заземлением должна соответствовать нормативам.
• Если сетевой кабель поврежден, его должен заменить ваш сервисный центр или аналогично квалифицированный персонал, чтобы избежать опасности. Зона нагрева оснащена внутренним ограничителем температуры, который отключает зону нагрева в случае чрезмерного нагрева варочной панели.
• Выключайте зону нагрева после каждого использования с помощью ее управления.
• Если стеклянная поверхность поцарапана или имеет трещины, немедленно отключите прибор, чтобы избежать возможного поражения электрическим током. Не используйте панель до замены стекла (4.1.1).
• При переливании пищи на клавиши управления варочная панель останавливается, и вы слышите звуковой сигнал (4.1.2).
• Если вы слишком долго удерживаете датчик или предмет активирует датчики, варочная панель выключается, и вы слышите звуковой сигнал (4.1.3).
• Не ставьте емкости с нагретым дном на датчики; при нажатии на них существует опасность ожога (4.1.3).
• Не подпускайте детей к прибору. Нагревательные поверхности могут сильно нагреваться во время работы. Используйте блокировку от детей, чтобы избежать игры детей с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными умственными способностями.
• Всегда находитесь в непосредственной близости при приготовлении блюд или продуктов с использованием жира или масла. Чрезмерный нагрев может привести к их воспламенению.
• Если варочная панель находится над выдвижным ящиком, не храните в нем воспламеняющиеся предметы.

5

Окружающая среда

Варочная панель была разработана с учетом защиты окружающей среды.

Помните об окружающей среде. Всегда готовьте с соответствующей мощностью и используйте посуду, подходящую по размеру для количества приготавливаемой пищи. Если дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна. По окончании приготовления вы можете оставить посуду на том же месте, чтобы использовать остаточное тепло. Так вы экономите энергию.

По возможности всегда используйте крышку, чтобы уменьшить потери тепла из-за испарения.

Обращение с отходами электрических и электронных приборов.

Не выбрасывайте приборы вместе с бытовым мусором.

Сдайте панель в центр утилизации. Утилизация бытовых электроприборов предотвращает негативное воздействие на здоровье и окружающую среду, а также способствует экономии энергии и ресурсов.

За дополнительной информацией обращайтесь в местные органы власти или в магазин, где вы приобрели панель.

Инструкция по эксплуатации

Очень важно: перед использованием варочной панели полностью прочтите данную инструкцию.

Данная инструкция составлена таким образом, что тексты относятся к соответствующим рисункам.

Номер модели

Определите, какая модель варочной панели у вас ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество конфорок и их расположение на вашей панели с изображениями.

1 Установка

1.1 Распаковка. Снимите все защитные материалы.

1.2 Встраивание в мебель. Всегда учитывайте данные, указанные на табличке с техническими характеристиками (1.2.1), и размеры кухонного шкафа, в который вы будете встраивать варочную панель (1.2.2, 1.2.3). Если вы не устанавливаете духовой шкаф под варочной панелью, необходимо установить защитную пластину в соответствии с указанными размерами (1.2.4). Приклейте уплотнитель из пенополиуретана по краю варочной панели, чтобы обеспечить полную герметичность соединения (1.2.5). Переверните варочную панель и поместите ее в вырез (1.2.6). Закрепите варочную панель на мебели с помощью четырех прилагаемых зажимов (1.2.7). Не используйте несъемные материалы, такие как силикон.

1.3 Подключение к электросети. Панель поставляется с кабелем питания.

• С 5 проводами: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) желто-зеленый. (1.3.1)
• Подходит для варочной панели 230В~. (1.3.2)
• Подходит для варочной панели 220-230В~ — обратитесь к таблице. (1.3.3)
• Общая мощность: варочная панель 60 см — 6,8 кВт, варочная панель > 60 см — 7,8 кВт

220-240В~ Номинальный ток по фазам

Варочная панель 60 см: B0 A

Варочная панель > 60 см: 34 A

• Если тип подключения отличается от 220-240В~, замените кабель и выполните подключение по схемам (1.3.3, 1.3.4).

220-240V 3~ Nominate st. in fases

Kookplaat van 60 cm 14 A

Kookplaat >60cm 16,5 A

380-415V 3N~ Nominate st. in fases

Kookplaat van 60 cm 11 A

Kookplaat >60cm 13 A

380-415V 2N~ Nominate st. in fases
Kookplaat van 60 cm	16 A
Kookplaat >60cm 19 A

Данное устройство соответствует европейским директивам 73/23/ЕЭС и 89/336/ЕЭС.

Рекомендация: Установка варочной панели должна выполняться авторизованным установщиком с соблюдением инструкций и схем производителя.

Использование

Для стеклокерамической варочной панели можно использовать кастрюли из керамики, меди и нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставить пятна на стекле варочной панели.

2.1 Выбор конфорки. У вас есть несколько конфорок для размещения кастрюль. Выберите конфорку, наиболее подходящую по размеру для кастрюли. 2.2 Включение варочной панели. Нажмите и удерживайте ① в течение 3 секунд, чтобы включить варочную панель, при этом активируются индикаторы различных конфорок.

Примечание: Чтобы выключить варочную панель, когда включена блокировка от детей, нажмите и удерживайте кнопку (2.13) в течение 3 секунд, чтобы отключить её.

2.3 Включение конфорки. Включите конфорку, на которую вы поставили кастрюлю, нажав на соответствующую кнопку (2.4.2).

Примечание: Если вы ждете более 5 секунд перед включением конфорки, сработает защита, и варочная панель автоматически выключится. 2.4 Выбор мощности. Установите мощность, проведя пальцем по ползунку (2.4.1) или нажимая на + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка.

После выбора мощности нажмите на кнопку, чтобы включить двойную конфорку (2.5.1, 2.5.3). Если вы снова нажмете на кнопку (2.5.2) или (2.5.4), включится тройная конфорка. Чтобы отменить, нажмите на ( , , , ).

2.6 Овальная конфорка. Эту конфорку можно использовать как круглую

или комбинировать как овальную конфорку. Нажмите на кнопку, чтобы включить эту функцию, и нажмите снова, чтобы выключить её.

Рекомендация: На моделях с галогенными конфорками свет настолько интенсивный, что не рекомендуется долго смотреть на них, когда они включены и на них стоит посуда.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L. При подключении варочной панели цифры часов мигают и показывают 12.00 (2.7.1). Установите время с помощью кнопок +, - (2.7.2). Повторяйте эту операцию каждый раз, когда варочная панель отключается от сети или после сбоя питания.

Чтобы изменить время, нажмите и удерживайте кнопку (2.7.3) в течение 5 секунд. Индикация времени начнет мигать, и вы услышите звуковой сигнал; отрегулируйте время с помощью кнопок +, -.

2.8 Выбор времени.

Модели abc: После включения конфорки и выбора мощности у вас есть 5 секунд, чтобы нажать на мигающую клавишу (2.8.1). Выберите необходимое время, нажимая на + (2.8.2). Через 5 секунд время будет установлено, и вы увидите время и светящуюся точку под значком запрограммированной конфорки (2.8.3). Чтобы изменить время или увидеть оставшееся

время, нажмите на значок запрограммированной конфорки (2.8.4). Чтобы отменить настройку таймера, одновременно нажмите на клавиши + (2.8.5).

Модели dfghkmo: После включения конфорки и выбора мощности нажмите на клавишу + над часами. На каждой конфорке отобразится 00 и - (2.8.6). Нажмите на + той конфорки, для которой нужно установить время, и оно начнет мигать (2.8.7). Выберите время с помощью + над часами (2.8.8). Через 5 секунд время будет установлено, и будет попеременно отображаться мощность и время у запрограммированной конфорки. Когда время истечет, вы услышите звуковой сигнал, и 00 начнет мигать. Чтобы отменить настройку таймера, нажимайте на значок до тех пор, пока не отобразится 00.

Примечание: Таймер автоматически выключится, если вы будете ждать более 10 секунд при выборе времени.

Модели e: После включения конфорки и выбора мощности снова нажмите на клавишу выбора программируемой конфорки, и отобразится - (2.8.11). Выберите время с помощью +, - (2.8.12) и подтвердите, снова нажав на клавишу запрограммированной конфорки (2.8.13). Мощность будет отображаться с точкой рядом, что указывает на то, что конфорка запрограммирована. Звуковой сигнал и отображение - укажут на окончание времени (2.8.14). Нажмите на любую клавишу, и звуковой сигнал отключится.

Примечание: Таймер автоматически выключится, если вы будете ждать более 10 секунд при выборе времени.

Рекомендации по использованию таймера:

Когда уровень мощности равен 9, максимально устанавливаемое время составит 60 минут. При другом уровне оно составит 99 минут.

По окончании времени будет звучать сигнал тревоги до тех пор, пока не будет нажата какая-либо клавиша.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры и затем автоматически поддерживает заданную температуру.

Модели abc: Включите конфорку

переместите ползунок на максимальную мощность. Нажмите , и на дисплее выбранной конфорки появится символ R (2.9.1). У вас есть 5 секунд, чтобы установить желаемый уровень; рекомендуется выбрать уровень от 3 до 6 (2.9.2). Функция быстрого нагрева фиксируется через пять секунд, и на дисплее будут попеременно отображаться R и уровень мощности. Когда будет достигнута максимальная температура, R исчезнет, и будет отображаться установленный фиксированный уровень мощности. Конфорка будет продолжать работать в обычном режиме. Чтобы отменить функцию быстрого нагрева, нажмите на значок запрограммированной конфорки и выберите новый уровень мощности.

Модели dfghkmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока не увидите цифру 9 с точкой (2.9.3). Установите мощность, нажимая —; рекомендуется выбрать уровень от 3 до 6 (2.9.4). Функция быстрого нагрева фиксируется через 5 секунд, после чего будет отображаться уровень мощности с точкой после него (2.9.5). После достижения максимальной температуры десятичная точка исчезнет, и конфорка будет работать в обычном режиме. Чтобы отключить функцию, нажмите на запрограммированную конфорку и выберите новый уровень мощности.

2.10 Стеклокерамические варочные панели с поворотными ручками.

Убедитесь, что выбранная конфорка соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, и загорится индикатор (2.10.2); это одновременно указывает на работу конфорки и на остаточное тепло после ее выключения.

На моделях с двойной или овальной конфоркой часть конфорки включается поворотом ручки влево, а вся конфорка включается поворотом ручки вправо (2.10.3).

2.11 Выключение конфорки. Установите уровень мощности 0 для конфорки, которую хотите выключить.

2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими в течение периода, который зависит от выбранного уровня мощности, и на конфорках, которые еще горячие, будет отображаться H или точка. Не прикасайтесь к этим конфоркам, вы можете обжечься.

Внимание: При сбое электропитания после его восстановления индикатор H не будет отображаться, даже если зона нагрева еще горячая. Учитывайте это.

2.13 Функция блокировки. Убедитесь, что прикосновения детей не имеют последствий. Удерживайте кнопку в течение 3 секунд, и вы включите функцию блокировки. Чтобы снять блокировку, повторите это действие.

Рекомендации:

Следите за тем, чтобы не ударять посудой о стеклокерамическую поверхность. Не рекомендуется использовать алюминиевую посуду, так как она может оставлять пятна на стеклокерамике, если только дно не имеет защитного покрытия из нержавеющей стали. Не включайте конфорки без посуды. Дно посуды должно быть плоским и сухим. Убедитесь, что диаметр посуды больше или равен диаметру конфорки, и ставьте посуду точно в центр конфорки. Не сдвигайте посуду, так как это может поцарапать стеклокерамику. Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности. Не лейте холодную воду на горячую поверхность.

Внимание: прерывания в работе конфорок не являются дефектом. Они включаются и выключаются на более или менее длительные периоды в зависимости от выбранной мощности.

3

Уход и очистка

• Не используйте пароочиститель. Регулярно очищайте поверхность варочной панели после того, как она остынет. Не используйте абразивные средства или абразивные губки. Для очистки используйте ткань, смоченную водой с мылом (3.1.1). Тщательно очищайте панель один раз в неделю

средствами, специально предназначенными для стеклокерамических поверхностей. Рекомендуем использовать VITRO-CLEN для очистки и ухода за стеклокерамической панелью.

• Сильные загрязнения удаляйте скребком для стекла (3.1.2).
• Если сахар, сахаросодержащие продукты или пластик случайно пригорели к поверхности, удалите их как можно быстрее скребком, пока они еще теплые. В противном случае останутся постоянные пятна.
• Лезвие скребка должно быть в идеальном состоянии; замените его при обнаружении дефектов.

4

Безопасность

• Сеть электропитания, питающая варочную панель, должна быть оснащена всеполюсным выключателем с расстоянием между контактами не менее 3 мм.
• Установка варочной панели должна выполняться авторизованным установщиком с соблюдением инструкций и схем производителя.
• Установка должна соответствовать максимальной мощности, указанной на табличке с данными, а розетка должна быть заземлена в соответствии с действующими нормами.
• Если кабель поврежден, во избежание опасности его замену должен производить отдел послепродажного обслуживания или аналогичный квалифицированный персонал.
• Варочная панель оснащена внутренним ограничителем температуры, который отключает варочную панель, когда она становится слишком горячей.
• После каждого использования выключайте варочную панель соответствующей кнопкой.
• Если на поверхности стеклокерамики появились трещины или она разбилась, немедленно отключите прибор от электросети, чтобы избежать возможного удара электрическим током. Не используйте плиту до замены стеклокерамики (4.1.1).
• Если на сенсорные кнопки управления варочной панелью попадет пища или жидкость, прозвучит звуковой сигнал и замигает индикатор (4.1.2).

Если вы слишком долго удерживаете сенсор или он активируется каким-либо предметом, варочная панель отключится и прозвучит звуковой сигнал (4.1.3).

• Не ставьте кастрюли с горячим дном на сенсорные кнопки; при прикосновении к ним можно обжечься (4.1.3).
• Не подпускайте маленьких детей; нагревательные поверхности могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы предотвратить их игру с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда находитесь рядом, когда готовите блюда с жиром или маслом. При перегреве они могут воспламениться.
• Если варочная панель установлена над ящиком, в нем нельзя хранить легковоспламеняющиеся предметы.

Окружающая среда

При разработке варочной панели учитывалась защита окружающей среды.

Уважайте окружающую среду. Используйте правильную мощность для каждого приготовления и выбирайте кастрюли, размер которых соответствует количеству приготавливаемой пищи. Передача тепла оптимальна, когда дно кастрюли и диаметр зоны нагрева имеют одинаковый размер.

Уважайте окружающую среду. Используйте правильную мощность для каждого приготовления и выбирайте кастрюли, размер которых соответствует количеству продуктов, которые будут готовиться. Передача тепла оптимальна, когда дно кастрюли и диаметр зоны нагрева имеют одинаковый размер.

В конце приготовления, если хотите, можно оставить сковороду на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

По возможности всегда используйте крышку, чтобы предотвратить потери тепла из-за испарения.

Утилизация электрических и электронных отходов.

Не выбрасывайте эти приборы вместе с обычными бытовыми отходами. Отнесите вашу варочную панель в специальный пункт сбора. Благодаря переработке бытовых приборов предотвращаются негативные последствия для здоровья и окружающей среды, а также экономятся энергия и деньги.

Для получения дополнительной информации свяжитесь с местными властями или с магазином, где вы купили варочную панель.

Руководство по эксплуатации

Очень важно: внимательно прочтите это руководство перед началом использования плиты.

Это руководство составлено таким образом, что тексты относятся к соответствующим рисункам.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив расположение конфорок вашего прибора с прибором, изображенным на рисунке.

1 Установка

1.1 Распаковка. Удалите все детали упаковки.

1.2 Встройте плиту в кухонную мебель. Всегда учитывайте характеристики плиты (1.2.1), а также размеры кухонной мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не будете устанавливать под плитой духовку, то должны поместить защитную пластину в соответствии с указанными размерами (1.2.4). Нанесите на внешние края плиты ленту из изоляционного материала для обеспечения хорошей герметичности (1.2.5). Переверните плиту и поместите ее в вырез (1.2.6). Закрепите плиту в кухонной мебели при помощи прилагаемых скоб (1.2.7). Не используйте материалы, которые невозможно удалить, такие как силикон. 1.3. Подключение к электроснабжению. Плита поставляется с кабелем питания.

• Цвета проводов: а) темно-синий, б) голубой, в) коричневый, г) красный, д) зелено-желтый. (1.3.1)
• Годен для плиты 230В~. (1.3.2)
• Типы для плит 220-240В~: смотри таблицу. (1.3.3)
• Общая мощность: плита до 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240V~	Вн. Нominьno Фазам
ПлITA 60 cm	30 A
ПлITA >60 cm	34 A

• Если тип подключения равен 220-240В~, отключи кабель и подключи в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ BH. HOMINAл NO Фазам

ПлNTa 60 cm 14 A

ПлNTa >60 cm 16,5 A

380-415V 3N~ BH. HOMINAл NO Фазам

ПлNTa 60 cm 11 A

ПлNTa >60 cm 13 A

380-415V 2N~ BH. HOMINAл NO Фазам

ПлNTa 60 cm 16 A

ПлNTa >60 cm 19 A

Этот аппарат соответствует европейским директивам 73/23/CEE и 89/336/CEE

Рекомендация: установка плиты должна производиться специалистом, который осуществит её в соответствии с инструкциями и схемами производителя.

Использование

Если плита изготовлена из стеклокерамики, то может быть использована посуда из титана, меди или нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставить следы на стеклянной поверхности плиты.

2.1 Выбор зоны варки. В твоём распоряжении имеется несколько конфорок, на которые можно поместить посуду. Выбери наиболее подходящую их в соответствии с размером посуды. 2.2 Включение плиты. Нажми и удерживай в течение 3 секунд клавишу ① для того, чтобы включить плиту; активируются зоны разных точек готовки.

Примечание: для отключения системы блокировки, не позволяющей детям пользоваться плитой, нажми и удерживай в течение 3 секунд клавишу (2.13)

2.3 Включение конфорки. Включи конфорку, на которую поставил посуду, путём нажатия на соответствующую клавишу (2.3.1, 2.3.2). Или нажми на + (2.4.2)

Примечание: если будешь выбирать более 3 секунд, на какую клавишу следует нажать, плита автоматически отключится в целях безопасности. 2.4 Выбор мощности. Установи её, скользя пальцем по показателю (2.4.1) или нажимая на + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка.

Выбрав мощность, нажми на , и включится двойная конфорка (2.5.1., 2.5.3). Если нажать снова (2.5.2) или (2.5.4), включится тройная конфорка. Для отключения нажми ( , , , , ).

2.6 Конфорка-гриль. Эту конфорку ты

Модель с индукционной плитой и конфорками, используемая совместно в качестве конфорки-источника.

Нажмите на кнопку, чтобы включить её, и нажмите ещё раз, чтобы выключить.

Рекомендация: В моделях с галогенными конфорками свет настолько яркий, что не рекомендуется пристально смотреть на зажжённую конфорку, если на ней нет посуды.

ФУНКЦИЯ ВРЕМЕНИ

2.7 Установка времени. После включения плиты цифры на часах начинают мигать, затем покажут время 12:00 (2.7.1). Установите время, нажимая на кнопки + и - (2.7.2). Повторите эту операцию несколько раз, когда плита отключится или когда прекратится подача электроэнергии.

Чтобы изменить время, нажмите и удерживайте в течение 5 секунд кнопку (2.7.3). Цифры начнут мигать, и вы услышите свист. Скорректируйте время при помощи кнопок + и -.

2.8 Выбор времени

Модель: Как только включена плита и выбрана мощность, в твоём распоряжении имеется 5 секунд мигания, чтобы нажать на кнопку (2.8.1). Выберите необходимое время, нажав на кнопки + и - (2.8.2). Через пять секунд время установится, его можно видеть, а на индикаторе запрограммированной конфорки появится светящаяся точка (2.8.3). Чтобы изменить время или увидеть, сколько его осталось, нажмите на индикатор запрограммированной конфорки (2.8.4). Чтобы аннулировать

программу, нажмите одновременно на кнопки + и - (2.8.5).

Модель с несколькими конфорками: Как только включена конфорка и выбрана мощность, нажмите на кнопку + на часах. Появится 00 и знак на каждой конфорке (2.8.6). Нажмите на + конфорки, которую надо запрограммировать, и начните мигать (2.8.7). Выберите время при помощи + на часах (2.8.8). Через пять секунд время установится, можно будет увидеть попеременно высвечиваемую мощность и знак на запрограммированной конфорке. По окончании времени раздастся звуковой сигнал и начнёт мигать 00. Чтобы аннулировать программу, нажмите на - на индикаторе и держите до тех пор, пока не появится 00.

Примечание: Таймер погаснет автоматически, если вы будете выбирать время более 10 секунд.

Модель с одной конфоркой: Как только включена конфорка и выбрана мощность, нажмите вновь на кнопку выбора конфорки, которую следует запрограммировать, и появится знак (2.8.11). Выберите время при помощи кнопок (2.8.12) и установите его, нажав снова на кнопку программируемой конфорки (2.8.13). Мощность высветится в виде точки, это означает, что конфорка запрограммирована. Звуковой сигнал и знак предупредят, что время закончилось (2.8.14). Нажмите на любую кнопку, и звуковой сигнал прекратится.

Примечание: Таймер погаснет автоматически, если вы будете выбирать время более 10 секунд.

Соображения относительно программирования:

Если уровень мощности составляет 9, то максимальное время программирования должно равняться 60 мин. Если уровень мощности ниже, то максимальная величина может составлять 99 мин.

Кнопка времена закончится нажали, если не нажми ни на какую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к поддерживаемой температуре готовки.

Модель ABC: Включи конфорку на максимальную мощность. Нажми на дисплее выбранной конфорки появится знак (2.9.1). В твоем распоряжении имеется секундный таймер, чтобы выбрать желаемый уровень; рекомендуется, чтобы

он был между значениями 3 и 6 (2.9.2). Через пять секунд установится быстрый нагрев и обозначится переменная мощность. Как только будет достигнута максимальная температура, исчезнет знак, и останется поддерживаемая мощность готовки. Конфорка продолжит функционировать в обычном режиме. Если же хочешь остановить быстрый нагрев, нажми на конфорку запрограммированную или выбери новую мощность. Модель dfghjklmo: Выбери конфорку и включи ее на максимальную мощность. Для этого нажимай 1 до тех пор, пока не появится знак (2.9.3). Регулируя мощность, нажимай - рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд установится быстрый нагрев, будет видно значение мощности, а за ним - ток. (2.9.5). Как только будет достигнута максимальная температура, цифровой ток исчезнет, и конфорка продолжит функционировать в обычном режиме. Для прекращения функционирования нажми на клавишу запрограммированной конфорки и выбери новую мощность. 2.10 Плита с сравнением. Убедись в том, что конфорка, которую ты будешь включать, соответствует той, которую ты хочешь использовать. (2.10.1). Поверни выключатель в желаемом направлении и зажги для функционирования (2.10.2), который также показывает остаточное тепло, когда конфорка выключена. В моделях с двойной конфоркой или конфоркой-источником плиты поворот выключателя влево регулирует часть конфорки, а при повороте выключателя вправо регулируется конфорка (2.10.3). 2.11 Выключение конфорки. Выбери мощность 0 конфорки, которую хочешь погасить. 2.12 Остаточное тепло. После окончания использования плиты конфорки остаются нагретыми в течение некоторого времени, которое зависит от величины выбранной мощности, и появится знак или точка еще горячих конфорок. Не прикасайся к этим конфоркам во избежание получения ожогов. Внимание: Если вдруг отключится подача электроэнергии, то по ее возобновлении указатель не появится, хотя она на готовке будет оставаться горячей. Имей в виду это обстоятельство. 2.13 Функция блокировки. Для избежания использования плиты детьми, удерживай в течение 3 секунд клавишу .ТИМСамblм Ты

активируешь блокировку. Для снятия блокировки повтори эти операции.

Рекомендации:

Не используйте алюминиевую посуду на стеклянной поверхности. Алюминиевая посуда не рекомендуется к использованию, так как она может оставить пятна на стеклянной поверхности. Исключение составляет алюминиевая посуда с утолщённым защитным слоем дна, изготовленным из нержавеющей стали. Нагретые конфорки не должны функционировать, если на них нет посуды. Посуда должна быть ровной и сухой. Следите за тем, чтобы диаметр посуды был больше или таким же, как диаметр конфорки, которую вы собираетесь использовать. Ставьте посуду по центру конфорки. Старайтесь не двигать посуду, так как могут остаться царапины на стекле. Используйте аппарат исключительно для приготовления пищи. Не используйте плиту в качестве своего рабочего стола. Не наливайте холодную воду непосредственно на плиту, если она находится в нагретом состоянии.

Внимание: Прерывистое функционирование зон готовки не означает, что случилась авария. Конфорки функционируют в течение более или менее продолжительных периодов, включённых или выключенных в зависимости от выбранной мощности.

3

Содержание пуха

Не используйте проволочные щётки. Часто чистите поверхность своей плиты, когда она остынет. Не используйте абразивных продуктов, щёток и таких же мочалок. Чистите при помощи влажной тряпки и мыльной воды. (3.1.1). Раз в неделю проводите тщательную чистку плиты при помощи специальных продуктов для плит из стеклокерамики. Рекомендуем продукт ВИТРО-КЛИН для чистки для лучшей сохранности стеклокерамической плиты.

Сильно приставшая грязь удаляется при помощи стеклянного скребка (3.1.2). - Если по неосторожности на раскалённой поверхности плиты сгорит сахар, засахаренные продукты или изделия из пластика, удалите их как можно скорее при помощи скребка с пока ещё раскалённой поверхности плиты. Если этого не сделать, то пятна могут остаться навсегда.

4

Безопасность

Сеть электропитания, питающая плиту, должна быть оборудована однополюсным рубильником, контакт I которого должны быть расположены на расстоянии не менее 3-х мм друг от друга. - Установка плиты должна осуществляться специалистом, который выполнит ее в соответствии с инструкциями и схемами производителя. - Установка должна быть осуществлена с учетом максимальной мощности, указанной на этикетке характеристик, а розетка должна быть обязательно заземлена. - Если кабель окажется поврежденным, его следует заменить во время обслуживания после продажи или любым квалифицированным специалистом во избежание опасности. - Конфорка оборудована ограничителем внутренней температуры, который отключает конфорку, если плита излишне нагревается. - После каждого использования отключайте плиту с помощью выключателя. - Если на стеклянной поверхности плиты появится трещина или она ломается, немедленно отключите аппарат от сети электропитания во избежание электрошока. Не используйте плиту до тех пор, пока не будет заменена ее стеклянная поверхность (4.1.1). В случае, если на панель управления прольется жидкость, плита выключится, издав звуковой сигнал (4.1.2). - Если ты держишь нажатыми какие-либо из сенсоров долгое время или же какой-то предмет активировал сенсоры, плита выключится, издав звуковой сигнал (4.1.3).

Не ставь посуду с нагретым дном на сенсоры, так как ты можешь обжечься при нажатии на них (4.1.3). Не допускай маленьких детей к нагретой плите, так как поверхности конфорок могут сильно нагреться во время функционирования. Используй систему блокировки, чтобы дети не могли играть с выключателями. - Этот аппарат не рассчитан на использование людьми с ограниченными способностями. Всегда находись поблизости во время приготовления пищи с использованием жира или масла. Чрезмерное тепло может спровоцировать их возгорание. - Если плита установлена поверх какого-либо шкафа, в нем не должны храниться возгораемые предметы.

Окружающая среда

Плита сконструирована с учетом сохранения окружающей среды.

Относись с уважением к окружающей среде. Используй мощность, соответствующую каждой головке, и выбирай посуду, размеры которой соответствуют количеству пищи, которую собираешься готовить. Когда дно посуды и диаметр зоны готовки совпадают по размерам, то передача тепла является оптимальной. По окончании готовки, если желаешь, можешь оставить посуду на том же месте, чтобы использовать остаточное аккумулированное тепло. Таким образом ты сэкономишь электроэнергию.

Используй крышку всякий раз, когда это возможно, чтобы уменьшить потерю тепла из-за испарения.

Использование отслуживших электрических и электронных аппаратов.

Не выбрасывайте прибор вместе с обычными бытовыми отходами. Сдайте свою плиту в специальный пункт приема. Переработка электробытовых товаров способствует избежанию негативных последствий для здоровья, для окружающей среды и позволяет сберегать электроэнергию и ресурсы. Для получения более детальной информации свяжитесь с местными властями или с торговой точкой, где была приобретена плита.

Инструкция по эксплуатации

Очень важно. Прежде чем начать использовать варочную панель, внимательно прочитайте эту инструкцию.

Эта инструкция организована так, что тексты относятся к соответствующим рисункам.

Определение модели

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение элементов вашего прибора с изображениями.

1 Установка

1.1 Распаковка. Удалите все защитные материалы. 1.2 Установка в мебель. Всегда проверяйте данные на табличке с техническими характеристиками (1.2.1) и размеры мебели, в которую вы будете устанавливать варочную панель (1.2.2, 1.2.3). Если вы не будете устанавливать духовой шкаф под варочной панелью, необходимо будет установить защитную панель в соответствии с указанными размерами (1.2.4). Наклейте пенопластовую ленту по внешнему краю варочной панели, чтобы щель была герметично закрыта (1.2.5). Переверните варочную панель и вставьте ее в отверстие (1.2.6). Закрепите ее к мебели четырьмя прилагаемыми крючками (1.2.7). Не используйте неразъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Варочная панель питается сетевым кабелем.

С 5 проводами: а) темно-синим, б) светло-синим, в) коричневым, г) красным, д) зелено-желтым. (1.3.1) - Для плиты, подготовленной для 230 В. (1.3.2) - Для плиты, подготовленной для 220-240 В~: см. таблицу. (1.3.3) - Общая потребляемая мощность: плита 60 см - 6,8 кВт, плита >60 см - 7,8 кВт

220-240V~		Jmenovity spínací proud podle fázi
60 cm deska	30 A
>60cm deska	34 A

• Если тип питания отличается от 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~		Jmenovitý spinaci proudly podle fázi
60 cm deska	14	A
>60cm deska	16,5 A
380-415V 3N~		Jmenovitý spinaci proudly podle fázi
60 cm deska	11	A
>60cm deska	13	A
380-415V 2N~		Jmenovitý spinaci proudly podle fázi
60 cm deska	16	A
>60cm deska	19	A
Tento pristroj splnuje požadavky evropskych směrnica 73/23/EEC a 89/336/EEC

Внимание: Варочную панель должен устанавливать уполномоченный специалист по установке в соответствии с инструкцией и схемами производителя.

На стеклокерамических варочных панелях можно использовать каменную, медную и нержавеющую посуду. Алюминиевая посуда не рекомендуется, так как она вызывает пятна на стекле панели.

2.1 Выбор зоны нагрева. На панели есть разные зоны, на которые можно поставить посуду. Выберите наиболее подходящую зону в зависимости от размера посуды. 2.2 Включение варочной панели. Включите варочную панель, нажав и удерживая кнопку ① в течение 3 секунд; она активируется на разных зонах нагрева.

Примечание: Чтобы выбрать, будет ли активирована функция защиты от детей, деактивируйте ее, удерживая кнопку в течение 3 секунд (2.13).

2.3 Активация зоны нагрева. Активируйте зону нагрева, на которую вы поставили посуду, нажав соответствующую кнопку (2.3.1, 2.3.2) или нажав + (2.4.2)

Примечание: Если выбор зоны нагрева займет более 5 секунд, варочная панель отключится по соображениям безопасности.

2.4 Выбор мощности. Отрегулируйте мощность, проводя пальцем по полосе (2.4.1) или с помощью кнопок + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойное и тройное кольцо. После выбора мощности нажмите , чтобы активировать двойную зону (2.5.1, 2.5.3). При повторном нажатии (2.5.2) или (2.5.4) активируется тройная зона. Чтобы отменить этот выбор, нажмите ( , , , ). 2.6 Овальная варочная панель. Эту зону можно использовать как круглую или объединить в овальную зону нагрева. Это настройка активируется нажатием и деактивируется повторным нажатием той же кнопки.

Рекомендация: На моделях с галогенными зонами свет настолько яркий, что мы рекомендуем не смотреть на него, когда на нем нет посуды.

ФУНКЦИЯ ТАЙМЕРА

2.7 Настройка таймера L. Когда варочная панель включена, цифры на часах будут мигать и показывать 12.00 (2.7.1). Установите время с помощью кнопок +, - (2.7.2). Следуйте той же процедуре после отключения прибора от сети или сбоя электропитания.

Чтобы изменить время, нажмите и удерживайте кнопку (2.7.3) в течение 5 секунд. Индикация времени начнет мигать, и раздастся звуковой сигнал. Установите время с помощью кнопок +, -.

2.8 Выбор времени.

Модели a, b, c: После активации зоны нагрева и выбора мощности индикация времени будет мигать в течение 5 секунд. В течение этого времени нажмите кнопку (2.8.1). Выберите желаемое время, нажимая кнопку + или - (2.8.2). Через пять секунд таймер будет установлен, и отобразится время с мигающей точкой под значком выбранной зоны нагрева (2.8.3). Чтобы изменить или просмотреть оставшееся время, нажмите на значок активной зоны нагрева (2.8.4). Чтобы отменить настройку, одновременно нажмите кнопки + и - (2.8.5).

Модели d, f, g, h, k, m, o: После активации зоны нагрева и выбора мощности нажмите кнопку + на часах. На каждой зоне отобразится

00 и (2.8.6). Нажмите + на зоне, для которой хотите установить время, и оно начнет мигать (2.8.7). Выберите время с помощью + и - на часах (2.8.8). Через 5 секунд время будет установлено, и будет попеременно отображаться мощность и время для выбранной зоны нагрева. По истечении установленного времени раздастся звуковой сигнал, и будет мигать 00. Чтобы отменить настройку, удерживайте - на значке, чтобы установить 00.

Примечание: Таймер автоматически выключится, если настройка времени займет более 10 секунд.

Модель e: После активации зоны нагрева и выбора мощности снова нажмите кнопку выбора зоны, для которой хотите установить время, и появится (2.8.11). Выберите время с помощью + и - (2.8.12) и подтвердите его повторным нажатием кнопки выбранной зоны нагрева (2.8.13). Отобразится мощность с точкой, указывающей, что для данной зоны установлено время. По истечении установленного времени раздастся звуковой сигнал, и отобразится - (2.8.14). Звуковой сигнал можно отключить, нажав любую кнопку.

Примечание: Таймер автоматически выключится, если настройка времени займет более 10 секунд.

Примечания по использованию таймера:

Когда уровень мощности будет 9, максимально возможная настройка таймера составит 60 минут. В противном случае максимум будет 99 минут. По истечении установленного времени будет звучать звуковой сигнал, пока вы не нажмете любую кнопку.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Обеспечивает быстрое достижение максимальной температуры и автоматический переход на постоянную температуру.

Модели a, b, c: Активирует зону и включает максимальную мощность. Нажмите |D|, и на дисплее выбранной варочной зоны отобразится R (2.9.1). В течение 5 секунд выберите желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и на дисплее будет попеременно отображаться R и мощность. После достижения максимальной температуры R исчезнет, и мощность останется постоянной. Варочная зона будет продолжать работать обычным образом. Если вы хотите отменить быстрый нагрев, нажмите значок программируемого таймера и выберите новую мощность.

Модели d, f, g, h, j, k, l, m, o: Выберите варочную зону и установите ее на максимальную мощность с помощью +, чтобы отобразилась 9 с точкой (2.9.3). Отрегулируйте мощность с помощью кнопки ; рекомендуется уровень от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет установлен, и отобразится мощность, за которой следует точка (2.9.5). После достижения максимальной температуры точка исчезнет, и зона будет работать обычным образом. Если вы хотите отменить эту функцию, нажмите кнопку выбранной варочной зоны и выберите новую мощность.

2.10 Варочные панели управления. Убедитесь, что варочная зона, которую вы собираетесь активировать, является той зоной, которую вы хотите использовать (2.10.1). Поверните регулятор в нужное положение, и загорится индикатор «включено», который также сигнализирует об остаточном тепле, когда зона выключается.

У моделей с двойными зонами или овальной варочной зоной поворот регулятора влево включает часть варочной зоны, а поворот регулятора вправо включает всю зону (2.10.3).

2.11 Выключение варочной зоны. Выберите питание 0 варочной зоны, которую вы хотите выключить.

2.12 Остаточное тепло. После использования варочной зоны зоны остаются горячими в течение определенного времени, которое зависит от установленной мощности. На зоне, которая еще горячая, будет отображаться символ H или точка. Не прикасайтесь к этим варочным зонам, так как есть опасность ожога.

Внимание: В случае сбоя питания после восстановления подачи тока значок H не будет отображаться, даже если соответствующая зона все еще горячая. Важно осознавать этот факт.

2.13 Функция блокировки. Эта функция предотвращает доступ детей к прибору. Для активации блокировки нажмите и удерживайте кнопку в течение 3 секунд. Чтобы разблокировать, повторите процедуру.

Рекомендации:

• Избегайте ударов посудой по стеклу.
• Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле, если не имеет защитного дна из нержавеющей стали.
• Зону нагрева не следует включать без посуды.

Дно посуды должно быть плоским и сухим. Следите, чтобы диаметр посуды был больше диаметра используемой зоны нагрева, и ставьте посуду в центр источника тепла. - Старайтесь не перемещать посуду по варочной поверхности, так как это может поцарапать стекло. - Используйте прибор исключительно для приготовления пищи. Не используйте его в качестве рабочей поверхности. - Не лейте холодную воду непосредственно на поверхность, когда она горячая.

Внимание: Прерывистая работа зон нагрева не является неисправностью. Зоны включаются и выключаются на короткие или длительные периоды в зависимости от требуемой мощности.

3

Уход и чистка

Не используйте пароочиститель. - Регулярно очищайте поверхность варочной панели сразу после того, как она остынет. Не используйте абразивные средства или металлические мочалки. Протирайте панель влажной тканью, смоченной в мыльной воде (3.1.1). - Раз в неделю тщательно очищайте панель с помощью специальных средств для стеклокерамических поверхностей. В качестве идеального средства для чистки и ухода за вашей стеклокерамической панелью рекомендуем VITRO-CLEN. - Стойкие пятна можно удалить с помощью скребка для стекла (3.1.2). - Если вы случайно прижгли на панели сахар, продукты с сахаром или пластик, удалите их как можно скорее с помощью скребка, пока они еще горячие. Если этого не сделать, на панели могут остаться постоянные пятна. Содержите лезвие скребка в идеальном состоянии. В случае повреждения замените его.

4

Безопасность

• Электрическая цепь, питающая плату, должна быть оснащена отключающим устройством, разъединяющим все полюса, с минимальным расстоянием между контактами 3 мм в разомкнутом состоянии.
• Панель должен устанавливать уполномоченный специалист по монтажу в соответствии с инструкцией и схемами производителя.
• Установка должна быть соответствующим образом рассчитана на максимальную мощность, указанную на заводской табличке, а сетевая розетка должна иметь предписанное заземление. Если сетевой кабель поврежден, его должен заменить из соображений безопасности авторизованный сервисный центр или другой квалифицированный персонал.
• Зона нагрева оснащена внутренним ограничителем температуры, который отключает ее в случае перегрева.
• После каждого использования выключайте конфорку с помощью регулятора. Если вы обнаружите, что стеклянная поверхность плиты треснула или разбилась, немедленно выключите прибор, чтобы избежать поражения электрическим током. Не пользуйтесь плитой, пока стекло не будет заменено. Если на сенсорные кнопки что-либо прольется, плита выключится и подаст звуковой сигнал (4.1.2). Если вы будете слишком долго удерживать сенсор или на плите окажется предмет, активирующий сенсор, плита выключится и подаст звуковой сигнал (4.1.3).
• Не ставьте на сенсоры посуду с горячим дном; при нажатии на них вы можете обжечься.
• Держите маленьких детей на достаточном расстоянии, так как варочные поверхности могут быть очень горячими во время использования. Используйте блокировку, чтобы дети не играли с элементами управления.
• Прибор не предназначен для использования людьми с ограниченными возможностями.
• При приготовлении пищи с жиром или маслом всегда будьте внимательны. Чрезмерное тепло может вызвать их воспламенение.

Если варочная панель установлена над ящиком, в нем нельзя хранить легковоспламеняющиеся предметы.

Охрана окружающей среды

Варочная панель была сконструирована с учетом защиты окружающей среды. Ведите себя экологично.

При каждом приготовлении используйте соответствующую мощность и выбирайте посуду, соответствующую размеру для пищи, которую вы будете готовить. Передача тепла наилучшая, когда дно посуды и диаметр конфорки одинаковы.

После завершения приготовления вы можете оставить посуду на варочной панели, чтобы использовать накопленное остаточное тепло. Так вы сэкономите энергию.

Если возможно, используйте крышку, чтобы уменьшить потери тепла от выходящего пара.

Утилизация электрических и электронных приборов.

При утилизации не выбрасывайте приборы вместе с обычными бытовыми отходами.

Сдайте варочную панель в специальный пункт сбора.

Переработка бытовых приборов предотвращает негативные последствия для нашего здоровья и окружающей среды, позволяет нам экономить энергию и ресурсы.

Дополнительную информацию вы можете получить в местных органах власти или у продавца, где вы приобрели варочную панель, а также на сайте www.elektrowin.cz.

Руководство по эксплуатации

Очень важно: перед началом использования варочной панели внимательно прочитайте это руководство.

Это руководство составлено таким образом, чтобы тексты соответствовали соответствующим рисункам.

Идентификация

Выберите тип вашей варочной панели («a», «b», «c», «d», «e», «f», «g», «h», «i», «j», «k», «l», «m», «n», «o»), сравнивая количество и расположение конфорок с изображениями на рисунках.

1

Установка

1.1 Распаковка. Снимите защитную упаковку. 1.2 Размещение. Всегда учитывайте характеристики таблички с данными (1.2.1) и выбранного места (1.2.2, 1.2.3), куда вы собираетесь установить варочную панель. Если вы не устанавливаете духовой шкаф под варочной панелью, необходимо установить защитную панель с указанными размерами (1.2.4). Приклейте уплотнительную ленту к внешнему краю варочной панели, чтобы предотвратить проникновение влаги (1.2.5). Переверните варочную панель и поместите ее на место (1.2.6). Закрепите прибор с помощью четырех прилагаемых зажимов (1.2.7). Не используйте несъемные материалы, например силикон. 1.3 Подключение к сети. Варочная панель поставляется с сетевым кабелем.

• 5-жильный кабель: a) черный, b) голубой, c) коричневый, d) красный, e) зеленый/желтый. (1.3.1) Для варочной панели 230В~. (1.3.2)
• Для варочной панели 220-240В~: см. таблицу. (1.3.3) Общая мощность: для варочной панели 60 см - 6,8 кВт, для варочной панели >60 см - 7,8 кВт.

220-240V~	Névleges kapcsolásí fázisok
60 cm-es fózölap	30 A
>60 cm-es fózölap	34 A

Если тип подключения не 220-240В~, снимите кабель и выполните подключение в соответствии с рисунками (1.3.3, 1.3.4).

220-240V 3~	Névleges kapcsolási fázisok
60 cm-es főzőlap	14 A
>60 cm-es főzőlap	16,5 A
380-415V 3N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	11 A
>60 cm-es főzőlap	13 A
380-415V 2N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	16 A
>60 cm-es főzőlap	19 A

Этот прибор соответствует европейским директивам 73/23/ЕЭС и 89/336/ЕЭС.

Рекомендация: Варочная панель должна быть установлена квалифицированным специалистом в соответствии с инструкциями производителя и с учетом рисунков.

Использование

Для стеклокерамических варочных панелей можно использовать посуду из глины, меди или нержавеющей стали. Использование алюминиевой посуды не рекомендуется, так как она может обесцветить стекло варочной панели.

2.1 Выбор зоны нагрева. Вы можете разместить посуду на любой зоне нагрева. Выберите зону, наиболее соответствующую размеру посуды. 2.2 Включение варочной панели. Чтобы включить варочную панель, нажмите и удерживайте кнопку ① в течение 3 секунд. Появится индикация зоны нагрева.

Примечание: если вы сомневаетесь, включена ли функция блокировки от детей, выключите ее, нажав и удерживая кнопку в течение 3 секунд (2.13).

2.3 Включение зоны нагрева. Включите выбранную зону нагрева соответствующей кнопкой (2.3.1, 2.3.2) или нажмите кнопку + (2.4.2).

Примечание: если выбор зоны нагрева занимает более 5 секунд, варочная панель автоматически выключится по соображениям безопасности.

2.4 Выбор мощности. Мощность можно установить, проведя пальцем по шкале (2.4.1) или нажав кнопку + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойная зона нагрева, тройная зона нагрева. После выбора мощности нажмите кнопку для включения двойной зоны нагрева (2.5.1, 2.5.3). Повторным нажатием (2.5.2) или (2.5.4) вы можете выбрать тройную зону нагрева. Для выключения нажмите кнопку ,.

2.6 Большая зона нагрева. Эту зону можно использовать по кругу или вместе, как большую зону нагрева. Для включения нажмите кнопку, для выключения нажмите ее снова.

Рекомендация: для моделей с галогенными зонами нагрева свет настолько сильный, что мы рекомендуем не смотреть на зону нагрева, когда на ней нет посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка часов L. Когда варочная панель находится под напряжением, цифры часов мигают и отображается 12.00 (2.7.1). Установите время с помощью кнопок +, (2.7.2). Если вы отключили прибор от сети или произошло отключение электроэнергии, повторите операцию.

Для изменения времени нажмите и удерживайте кнопку L в течение 5 секунд (2.7.3). Часы начнут мигать, и вы услышите звуковой сигнал. Выполните установку с помощью кнопок + -.

2.8 Выбор времени.

Для типов a, b и c: После включения зоны нагрева и выбора мощности индикатор будет мигать в течение 5 секунд, в течение этого времени нажмите кнопку (2.8.1). Выберите время приготовления с помощью кнопок + и - (2.8.2). По истечении пяти секунд настройка таймера будет завершена, и время отобразится с мигающей точкой под значком выбранной зоны нагрева (2.8.3). Чтобы изменить настройку таймера или проверить время, нажмите на значок выбранной зоны нагрева (2.8.4). Чтобы отменить программирование, нажмите одновременно кнопки + и - (2.8.5).

Для типов d, f, g, h, k, m и o: После включения зоны нагрева и выбора мощности

нажмите кнопку часов. На дисплее зоны появится 00 и символ (2.8.6). Нажмите кнопку + на зоне, которую хотите запрограммировать, и она начнет мигать (2.8.7). Установите время с помощью кнопок + и - (2.8.8). По истечении 5 секунд настройка времени будет завершена, и на дисплее выбранной зоны нагрева будут попеременно отображаться мощность и символ. По истечении установленного времени прозвучит звуковой сигнал, и 00 начнет мигать. Чтобы отключить таймер, удерживайте кнопку на значке, пока не появится 00.

Примечание: таймер автоматически выключается, если выбор времени занимает более 10 секунд.

Для типа e: После включения зоны нагрева и выбора мощности снова нажмите кнопку выбора зоны нагрева, которую хотите запрограммировать. Появится символ (2.8.11). Установите время с помощью кнопок + и - (2.8.12), затем подтвердите настройку, снова нажав кнопку выбора зоны нагрева (2.8.13). На дисплее появится мощность и точка, указывающая, что зона нагрева запрограммирована. По истечении времени прозвучит звуковой сигнал, и появится символ - (2.8.14). Чтобы отключить звуковой сигнал, нажмите любую кнопку.

Примечание: если выбор времени занимает более 10 секунд, таймер автоматически выключается.

Примечания по таймеру: Если уровень мощности равен 9, максимальная настройка таймера составляет 60 минут. В остальных случаях максимальная настройка составляет 99 минут.

По истечении установленного времени будет звучать звуковой сигнал, пока вы не нажмете любую кнопку.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Эта функция позволяет прибору быстро достичь максимальной температуры, а затем автоматически поддерживать достигнутую постоянную температуру.

Для типов a, b и c: Включите зону нагрева и установите мощность на максимум. Нажмите кнопку ||, и на дисплее зоны нагрева появится символ (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется использовать уровни 3-6 (2.9.2). По истечении пяти секунд настройка быстрого нагрева будет завершена, и символ и настройка мощности будут отображаться

попеременно. После достижения максимальной температуры символ исчезнет, и мощность останется постоянной. Зона нагрева продолжит работать в обычном режиме. Если вы хотите отключить быстрый нагрев, нажмите на значок запрограммированной зоны нагрева и выберите новую мощность.

Для типов d, f, g, h, j, k, l, m и o:

Выберите конфорку и установите максимальную мощность, удерживая кнопку «+». Появится цифра 9 и точка (2.9.3). Установите мощность кнопкой «_». Рекомендуется устанавливать мощность 3-6 (2.9.4). Через 5 секунд быстрый нагрев будет установлен, появится мощность и точка (2.9.5). При достижении максимальной мощности десятичная точка исчезнет, и конфорка будет работать в обычном режиме. Чтобы отключить функцию, нажмите кнопку запрограммированной конфорки и выберите новую мощность.

2.10 Управление стеклокерамическими варочными панелями.

Проверьте, что нужная конфорка включена (2.10.1). Установите регулятор в нужное положение, загорится контрольная лампа (2.10.2), которая также указывает на остаточное тепло после выключения конфорки.

На моделях с двойной или большой конфоркой поворот регулятора влево управляет одной частью конфорки, а поворот вправо — всей конфоркой (2.10.3).

2.11 Выключение конфорки. Выберите

мощность на конфорке, которую нужно выключить.

2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими в течение некоторого времени в зависимости от выбранной мощности.

На горячих конфорках отображается индикатор H и точка. Не прикасайтесь к этим конфоркам, так как можно обжечься.

Внимание: при отключении прибора от сети после повторного включения индикатор H не появится, даже если конфорка еще горячая. Важно никогда не забывать об этом.

2.13 Функция блокировки от детей. С помощью этой функции можно предотвратить управление прибором детьми. Для включения блокировки

удерживайте кнопку нажатой 3 секунды. Для снятия блокировки повторите процедуру.

Рекомендации:

• Следите, чтобы посуда не ударялась о стеклянную поверхность. Использование алюминиевой посуды не рекомендуется, так как она может окрасить стекло, если только она не имеет покрытия из нержавеющей стали.
• Не работайте с конфорками без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен используемой зоне нагрева, и ставьте посуду на конфорку. По возможности не двигайте посуду, так как она может поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности.
• Не допускайте попадания холодной воды непосредственно на горячую варочную панель.

Внимание: Периодическое включение и выключение конфорок не является неисправностью. В зависимости от выбранной мощности они работают с более длинными или более короткими интервалами.

3

Техническое обслуживание и чистка

• Не используйте пароочиститель. После остывания регулярно очищайте поверхность варочной панели. Не используйте абразивные чистящие средства или губки. Протирайте прибор тканью, смоченной мыльной водой (3.1.1).
• Раз в неделю очищайте прибор средством для чистки стеклокерамических варочных панелей. Для очистки и ухода за стеклокерамической варочной панелью рекомендуем использовать VITRO-CLEN. Для удаления стойких загрязнений рекомендуется использовать скребок (3.1.2).
• Если на варочную панель случайно попали сахар, сахаросодержащие вещества или пластик, как можно скорее удалите их скребком,

пока они горячие. В противном случае могут остаться стойкие следы.

• Используйте скребок только с лезвием в идеальном состоянии. Если оно повреждено, замените его.

Безопасность

• Питание от сети должно быть обеспечено через автоматический выключатель с разъединением всех контактов, минимальное расстояние между контактами которого должно составлять 3 мм. Ввод в эксплуатацию должен выполняться уполномоченным лицом, которое должно следовать инструкциям и схемам производителя.
• Подключение должно быть выполнено с помощью сетевой вилки, рассчитанной на максимальную мощность, указанную на табличке с данными, и с стандартным заземлением. В случае повреждения кабеля его замену по соображениям безопасности может выполнять только сервисная служба или лицо с аналогичной квалификацией. Прибор оснащен внутренним тепловым предохранителем, который отключает варочную панель при перегреве.
• После каждого использования выключайте прибор с помощью регулятора. Если стеклянная поверхность треснула или разбилась, немедленно отключите прибор от сети, чтобы предотвратить поражение электрическим током. Не используйте варочную панель без замены стекла (4.1.1).
• Если на органы управления попадает жидкость, варочная панель отключается и раздается предупреждающий звуковой сигнал (4.1.2). Если датчик удерживается слишком долго или приводится в действие каким-либо предметом, варочная панель отключается и раздается предупреждающий звуковой сигнал (4.1.3).
• Не ставьте горячую посуду на датчики, так как вы можете обжечься, когда будете нажимать на них (4.1.3).
• Не допускайте маленьких детей к прибору, так как поверхность для приготовления пищи во время использования может быть очень горячей. Используйте блокировку от детей, чтобы

дети не могли играть с органами управления прибора.

Прибор не предназначен для использования лицами с ограниченными возможностями. При приготовлении блюд, содержащих жир или масло, не отходите от прибора, так как они могут воспламениться под воздействием сильного нагрева. Если варочная панель установлена над ящиком, не храните в нем легковоспламеняющиеся материалы.

5

Защита окружающей среды

При проектировании варочной панели мы уделяли особое внимание защите окружающей среды. Берегите окружающую среду и вы.

Во время приготовления используйте соответствующую мощность и выбирайте посуду подходящего размера для приготавливаемого блюда. Передача тепла наиболее эффективна, когда диаметр зоны нагрева совпадает с диаметром дна посуды.

По окончании приготовления, если хотите, вы можете оставить посуду на зоне нагрева, используя остаточное тепло. Это позволит сэкономить энергию.

Когда это возможно, используйте крышку, чтобы уменьшить потери тепла, вызванные испарением.

Утилизация электрических и электронных приборов.

Не выбрасывайте прибор вместе с бытовыми отходами.

Отнесите варочную панель в соответствующий пункт сбора отходов.

Переработка бытовых приборов позволяет предотвратить негативное воздействие на здоровье и окружающую среду, а также способствует экономии энергии и других ресурсов. Для получения дополнительной информации, пожалуйста, свяжитесь с местными органами власти или магазином, где вы приобрели варочную панель.

Инструкция по установке и эксплуатации

Важно: Внимательно прочитайте эту инструкцию перед первым использованием варочной панели.

Текст этой инструкции соответствует рисункам в приложении с иллюстрациями.

Идентификация панели

Определите модель вашей панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение зон нагрева на варочной панели с рисунками в инструкции.

1 Установка

1.1 Распаковка. Удалите все части упаковки. 1.2 Размещение в мебели. Всегда учитывайте размеры панели (1.2.1) и размеры отверстия, в которое планируется установить панель (1.2.2, 1.2.3). Если под панелью не будет установлена духовка, необходимо установить защитную панель в соответствии с размерами, указанными на рисунке (1.2.4). По всему периметру панели наклейте уплотнительную ленту, чтобы обеспечить герметичность стыка панели и столешницы (1.2.5). Переверните панель и поместите ее в отверстие (1.2.6). Закрепите панель четырьмя крепежными элементами, входящими в комплект (1.2.7). Не используйте никакие клеи или силикон. 1.3 Подключение к электрической сети. Панель питается через подводящий кабель.

С 5 проводами: а) темно-синий, б) светло-синий, в) коричневый, г) красный, д) желто-зеленый. (1.3.1) Панель подготовлена для 230 В~ (1.3.2) - Панель подготовлена для 220-240 В~: см. таблицу. (1.3.3) Макс. мощность: панель 60 см = 6,8 кВт; панель >60 см = 7,8 кВт.

220-240V~		Menovitý prúd istenia fáze
60 cm doska	30	A
>60 cm doska	34	A

• Если вы выбрали другую схему подключения, отличную от 220-240 В~, демонтируйте кабель и используйте подключение по диаграмме (1.3.3, 1.3.4).

220-240V 3~	Menovitý prud istenia fáze
60 cm doska 14 A
>60 cm doska 16,5 A
380-415V 3N~	Menovitý prud istenia fáze
60 cm doska 11 A
>60 cm doska 13 A
380-415V 2N~	Menovitý prud istenia fáze
60 cm doska 16 A
>60 cm doska 19 A
Tento vyrobok je v zhode s Direktívami EU Č.73/23/EEC a 89/336/EEC

Рекомендация: Эта панель должна быть установлена квалифицированным специалистом в соответствии с инструкциями производителя и прилагаемыми схемами.

2 Использование

На стеклокерамических панелях можно использовать глиняную, медную или стальную посуду. Алюминиевую и пластиковую посуду использовать запрещено, так как они могут повредить стекло панели.

2.1 Выбор зоны нагрева. У вас есть выбор из нескольких зон для приготовления. Всегда выбирайте наиболее подходящую зону в зависимости от размера используемой посуды. 2.2 Включение панели. Нажмите и удерживайте регулятор в течение 3 секунд, и панель включится; на дисплее зон нагрева загорится символ.

Примечание: Если ранее была активирована защита от детей, деактивируйте ее, нажав и удерживая регулятор в течение 3 секунд (2.13).

2.3 Включение зоны нагрева. Включите зону нагрева, на которой находится посуда, нажав соответствующий регулятор (2.3.1, 2.3.2) или нажав регулятор + (2.4.2).

Примечание: Если вы удерживаете палец на сенсорной панели дольше 5 секунд, плита автоматически выключится по соображениям безопасности.

2.4 Выбор мощности. Мощность устанавливается перемещением пальца по сенсорной панели (2.4.1) или нажатием + или − (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ

2.5 Двойная зона. Тройная зона. Если вы уже выбрали мощность, нажмите и включите двойную зону (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), включится и тройная зона. Чтобы отменить выбор, нажмите 2.6 Овальная зона. Эту зону можно использовать как круглую или как овальную для сковород. Нажмите сенсор для включения овального режима и снова нажмите для возврата.

Рекомендация: В моделях, оснащенных галогенной зоной, рекомендуем не смотреть на галогенную зону без посуды, так как свет слишком интенсивный.

ФУНКЦИЯ ТАЙМЕРА

2.7 Установка времени. После первого включения плиты на дисплее будет мигать 12:00 (2.7.1). Установите время с помощью сенсоров +, − (2.7.2). Так же поступайте после каждого отключения плиты или после сбоя в подаче электроэнергии.

Чтобы изменить время, нажмите сенсор на 5 секунд (2.7.3). Показание на дисплее будет мигать, и вы услышите звуковой сигнал; для установки используйте сенсоры + и −.

2.8 Программирование времени приготовления

Модели a, b, c: После выбора зоны нагрева и установки мощности в течение 5 секунд мигания нажмите сенсор (2.8.1). Затем установите желаемое время приготовления с помощью + (2.8.2). По истечении 5 секунд время установлено, и под символом соответствующей зоны будет гореть точка (2.8.3). Для отображения или изменения установленного времени нажмите сенсор запрограммированной зоны нагрева (2.8.4). Для отмены запрограммированного времени нажмите сенсоры + и − одновременно (2.8.5).

Модели d, f, g, h, k, m, o: После выбора зоны нагрева и установки мощности нажмите сенсор + на часах. Символ 00 и появится на дисплее каждой зоны (2.8.6). Нажмите + на зоне, которую настраиваете, и символ начнет мигать (2.8.7). Установите время с помощью + и − на часах (2.8.8). Через 5

секунд время будет установлено, и мощность будет отображаться попеременно с символом. По истечении установленного времени прозвучит звуковой сигнал, и 00 будет мигать. Чтобы отменить время, нажимайте − на часах, пока на дисплее не появится 00.

Примечание: Таймер автоматически выключится, если вы не установите время в течение 10 секунд.

Модели e: После выбора зоны нагрева и установки мощности снова нажмите сенсор программируемой зоны, и появится символ (2.8.11). Установите время с помощью +, − (2.8.12) и подтвердите его повторным нажатием сенсора зоны (2.8.13). За обозначением мощности будет гореть точка, что означает, что зона запрограммирована. По истечении установленного времени вы услышите сигнал, и на дисплее появится символ − (2.8.14). Звуковой сигнал выключите нажатием любого сенсора.

Примечание: Таймер автоматически выключится, если вы не установите время в течение 10 секунд.

Ограничения таймера: Если мощность зоны нагрева установлена на уровень 9, таймер ограничен 60 минутами. В противном случае можно установить время до 99 минут.

По истечении установленного времени вы будете слышать сигнал, пока не нажмете любой регулятор.

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ

2.9 Быстрый нагрев. Быстро достигается максимальная температура, а затем автоматически переходите на постоянную температуру.

Модели a, b, c: Активируйте зону нагрева и установите максимальную мощность. Нажмите, и на дисплее выбранной зоны появится (2.9.1). В течение 5 секунд установите желаемую мощность, рекомендуется от 3 до 6 (2.9.2). Через 5 секунд установится быстрый нагрев, и на дисплее будет попеременно отображаться символ и установленное значение мощности. По достижении максимальной температуры символ исчезнет, и установится выбранная мощность. Зона нагрева будет продолжать работать в стандартном режиме. Если вы хотите отменить быстрый нагрев, нажмите регулятор соответствующей зоны нагрева и установите новое значение мощности.

Модели d, f, g, h, j, k, l, m, o: Выберите зону нагрева и нажимайте +, пока не установите мощность 9, а затем точку после 9. (2.9.3). Установите желаемую мощность с помощью регулятора —

; рекомендуется от 3 до 6 (2.9.4). По истечении 5 секунд быстрый нагрев выбран, и на дисплее светятся мощность и точка (2.9.5). По достижении максимальной температуры точка исчезнет, и мощность установится на выбранный уровень. Зона нагрева будет продолжать работать в стандартном режиме. Если вы хотите отменить быстрый нагрев, нажмите регулятор соответствующей зоны нагрева и установите новое значение мощности.

2.10 Панели с поворотными регуляторами.

Убедитесь, что используемый вами регулятор предназначен для выбранной вами зоны нагрева (2.10.1). Поверните регулятор в нужное положение, и соответствующий индикатор загорится (2.10.2). Индикатор также сигнализирует о достаточном тепле после выключения панели.

Для моделей с двойной или овальной зоной поворот регулятора влево включает только часть зоны, поворот регулятора вправо включает всю зону нагрева (2.10.3).

2.11 Выключение зоны нагрева. Установите мощность зоны нагрева на 0, если хотите ее выключить. 2.12 Остаточное тепло. Зона нагрева остается теплой некоторое время после выключения. Время зависит от мощности, и на дисплее горячей зоны появится символ H или точка, что означает, что эта зона еще горячая. Не прикасайтесь к такой зоне нагрева, так как существует риск ожога.

Внимание: Если произошло отключение панели в то время, когда горит символ H, после подключения панели символ снова не появится, даже если зона может быть еще горячей. Помните об этом.

2.13 Блокировка управления. Предотвращает доступ детей к панели. Нажмите и удерживайте регулятор в течение 3 секунд, и управление заблокируется. Для разблокировки повторите процедуру.

Рекомендации:

• Не стучите кастрюлями по стеклу варочной панели.
• Не используйте алюминиевую посуду, если она не имеет стального дна. Алюминий может при нагревании повредить стекло варочной панели.
• Конфорки не должны работать без посуды. Дно посуды должно быть ровным, сухим и чистым.
• Используйте посуду, диаметр которой больше,

чем диаметр используемой конфорки, и всегда размещайте посуду в центре источника тепла.

• Не передвигайте посуду по стеклу, так как это может поцарапать стекло.
• Используйте варочную панель только для приготовления пищи. Не используйте её как рабочую поверхность.
• Холодная вода не должна попадать на горячую конфорку.

Внимание: Прерывистая работа конфорок не является неисправностью панели. Конфорки поочерёдно включаются и выключаются в зависимости от выбранного уровня мощности.

3

Уход и чистка

• Не используйте пароочистители
• Регулярно очищайте поверхность панели, когда она остынет. Не используйте абразивные чистящие средства. Чистите мягкой тряпкой с водой и добавлением моющего средства (3.1.1). Раз в неделю очищайте стекло панели специальным средством для стеклокерамических поверхностей. Для ухода и чистки рекомендуем использовать средства VITRO-CLEAN.
• Для удаления стойких загрязнений используйте скребок для стекла (3.1.2).
• Если на стекле пригорели сахар, сладкий раствор или пластик, немедленно удалите их скребком, пока они ещё горячие. В противном случае пригоревший материал может оставить несмываемые следы на стекле.
• Следите за тем, чтобы лезвие скребка было в хорошем состоянии. Замените скребок, если лезвие повреждено.

4

Безопасность

• В цепь питания плиты должен быть включен отключающий элемент всех полюсов, расстояние между контактами в разомкнутом состоянии не менее 3 мм.
• Плиту должен устанавливать квалифицированный специалист, который должен соблюдать рекомендации производителя и схемы.
• Установка должна быть рассчитана на максимальную потребляемую мощность плиты согласно табличке на плите, и прибор должен быть надежно заземлен.
• Если питающий кабель поврежден, его по соображениям безопасности должен немедленно заменить авторизованный сервисный центр или квалифицированный специалист.
• Каждая варочная зона оснащена датчиком температуры, который отключает зону в случае ее перегрева.
• После каждого использования выключайте варочные зоны с помощью панели управления.
• Если стекло плиты треснуло или разбилось, немедленно отключите прибор от сети, чтобы предотвратить поражение электрическим током. Не используйте варочную панель, пока стекло не будет заменено (4.1.1).
• Если что-то пролилось на панель управления, плита автоматически выключится и прозвучит звуковой сигнал (4.1.2).
• Если вы будете нажимать на датчик слишком долго или оставите на нем предмет, плита выключится и прозвучит сигнал. (4.1.3).
• Не ставьте на панель управления горячую посуду, иначе вы можете обжечься о горячее стекло при нажатии на датчики (4.1.3).
• Держите детей на безопасном расстоянии от плиты во время приготовления пищи, так как поверхность очень горячая. Блокируйте управление, чтобы дети не могли играть с управлением варочной панелью.
• Прибор не предназначен для использования лицами с ограниченными умственными способностями. Всегда находитесь рядом с плитой, если

вы готовите жир, сало или масло. В результате интенсивного нагрева они могут воспламениться.

• Если варочная панель установлена над выдвижным ящиком, не храните в нем легковоспламеняющиеся предметы.

5

Защита окружающей среды

Варочная панель была разработана с учетом защиты окружающей среды.

Будьте и вы экологически сознательными.

При каждом приготовлении пищи используйте адекватную мощность и при выборе зоны нагрева всегда учитывайте размер используемой посуды. Передача тепла наилучшая, если размер дна посуды совпадает с размером зоны нагрева.

Непосредственно перед окончанием приготовления выключите зону нагрева и не снимайте посуду, чтобы использовать накопленное в ней остаточное тепло. Так вы сэкономите энергию.

Если возможно, используйте крышки, чтобы уменьшить потери от испарения.

Сбор и переработка использованных приборов.

Никогда не выбрасывайте ненужный прибор в обычные бытовые отходы.

Сдавайте ненужный прибор в специализированные пункты сбора.

Сдавая бытовые приборы на переработку, вы предотвращаете негативное воздействие на окружающую среду и здоровье людей. Экономьте энергию и ресурсы сырья.

Дополнительную информацию вы получите в вашем магазине, местном управлении или на сайте www. envidom.sk .

J 1

\( \mathrm{A} \)	~3 V240-220
M4	\( \mu \) 60 \( \mu \)
A6,5	\( \mu \) 60
\( \mu \)	~N3V 415-380
A1	\( \mu \) 60 \( \mu \)
A3	\( \mu \) 60
\( \mu \)	~N2 V415-380
A6	\( \mu \) 60 \( \mu \)
A9	\( \mu \) 60

CEE/336/89CEE/23/73

1.2.5

1.2.6

1.2.7

1.3

1.3.1

(1.3.2). V230 a#

~ V240 - 220 a#all j

(1.3.3).

KW6,8 60 a

KW7,860<

A0	~V240-220
	60
A4	60

-220 1

aLaei j, 1234567890 V 240

(1.3.3,1.3.4)

2

Jiaowl jSao slol yjgall aIw

wgl 1 wll, jbl

gaae 2

aiaaiil 100

5.2

aannll, jll

，

.

2.4 aoll

(2.4.2,2.4.3) -1/2 (2.4.1)

∴ S ΔOBC = S ΔCOD + S_ΔBOC

. 25

gall

a

2.5.1,2.5.3

(2.5.4) (2.5.2)

Jia jia jiall. a jilai jj

（，，），

2xy = 4

2.8

5 5 5

（2.8.1）.

（2.8.2）=，

∴ S ΔOBC = S ΔCOD + S ΔBOC - S ΔBOC

aaiiie 10gall aia juiill. (2.8.3)

(2.8.4)

一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、一、

(2.8.5)

Df ghmo

1

y 1x 1 + y 2x 2 = 0

. (2.8.6) 00

x²y² + 5xy + 1 = 1² ⇒ y = - 1/2x + 1

+abwglj(2.8.7)

5 2.8.8

gagaiia 1

g 2

aee

0

a i + 1 = 1/2 · ( a i + b_i)

00

aie aiee eae ee eee

10 1

∴ c( 1,0)

jua binaia, 8gai jia gao jia jia dai

jbjj jill jjj jll

(2.8.12) + 4ab

a. y 有 all 若 y ≠ x 且 x ≠ y 无解; y 有 all 若 y ≠ x 且 x ≠ y 无解

jle ylll aaiy rssall. (2.8.13)

-0

(2.8.14)

gssssssssssssssssss

aSila gil aay yab ay gill: abai

10m

.

: ci 15

1 9

60

99 9

1. jia 2. jiu 3. jiu 4. jiu 5. jiu

a 0²b 0² + 4

9.2

Следовательно, abc ≤ 1 или 21

1D 2

(2.9.1)

j(2.9.2)6,3 100000000000000000000000000000000000000

j 1

Jaa 8

a

(2.10.3)

11.2 3

а

12.2 а

jia 1

j 1

aiall jllie aaiiH

jai jia lii, jai

Lgge gie, eey

a i aai 的最小值为 k .

aiau aiauall ciL gai ybi H

.13.2

3

：

( x) = 1/2x + 1

∴ S 四边形 AOBC = S ΔABC + S_ΔAOB

∴ y = 1

Следовательно, площадь треугольника OBC равна площади треугольника BOC плюс площадь треугольника CBA минус площадь треугольника BOC.

(3.1.1)

(3.1.2)

∴ A 1 = 20√5,A 2 = 10√5,∴ A = 2√5

\frac{1}{2}\left( {\frac{1 + 1}{2} - \frac{1 - {21}}{2}}\right) = \frac{1 + 1}{2} - \frac{1 - {21}}{2} = \frac{1 + 1}{2}

.(4.1.1)

J4.1.2(

4.1.3(

.（4.1.3）

Следовательно, площадь треугольника OBC равна сумме площадей треугольников COD и BOC.

Следовательно, a1 = 1, a2 = 2, (a1) + (a2) = 2.

Инструкция по эксплуатации

Очень важно: внимательно прочитайте данное руководство перед использованием плиты.

Данное руководство составлено таким образом, чтобы тексты были связаны с соответствующими рисунками.

Идентификация

Определите модель вашей плиты (a", b", "c", d", e", f", g", h", i", j", k", l", m", n", o"), сравнивая количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встраивание в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую должна быть встроена плита (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под плитой, необходимо установить защитную деревянную панель указанных размеров (1.2.4). Приклейте пенополиуретановый уплотнитель по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте её в отверстие (1.2.6). Закрепите её на мебели с помощью четырёх крепёжных элементов, входящих в комплект (1.2.7). Не используйте трудноудаляемые материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• Из 5 проводов: а) тёмно-синий, б) светло-синий, в) коричневый, г) красный, д) жёлто-зелёный. (1.3.1) Подготовлено для плиты 230 В~. (1.3.2)
• Подготовлено для плиты 220-240 В~: см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240V~	Int. nominal per fases
Placa de 60 cm	30 A
Placa >60cm 34	A

• Если тип подключения не 220-240 В~, замените кабель и выполните подключение по схемам (1.3.3, 1.3.4).

220-240V 3~ Int. nominal per fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal per fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal per fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Aquest aparell es conforme a les directives europees 73/23/CEE i 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который должен следовать инструкциям и схемам производителя.

Для стеклокерамической плиты подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны приготовления. У вас есть несколько конфорок для размещения посуды. Выбирайте ту, которая лучше всего подходит по размеру посуды. 2.2 Как включить плиту. Нажмите ① в течение 3 секунд, чтобы включить плиту, и индикаторы различных зон приготовления активируются.

Примечание: если включена функция защиты от детей, для выбора конфорки необходимо отключить ее, нажав и удерживая клавишу (2.13) в течение 3 секунд.

2.3 Активация конфорки. Активируйте конфорку, на которую вы поставили посуду, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажав + (2.4.2).

Примечание: если вы не выберете конфорку в течение более 5 секунд, плита автоматически выключится в качестве меры безопасности.

2.4 Выбор мощности. Отрегулируйте ее, проведя пальцем по полосе (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, и двойная конфорка активируется (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), активируется тройная конфорка. Чтобы отменить ее, нажмите (2.5.5). 2.6 Конфорка-фон. Эту конфорку можно использовать в круглой форме или вместе, как конфорку-фон. Нажмите, чтобы активировать, и нажмите снова, чтобы деактивировать.

Рекомендация: в моделях с галогенными конфорками свет очень интенсивный, и не рекомендуется смотреть на него, когда конфорка работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При подключении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш +, - (2.7.2). Повторите эту операцию каждый раз, когда плита отключается или происходит сбой в электроснабжении.

Чтобы изменить время, нажмите и удерживайте клавишу (2.7.3) в течение 5 секунд. Время начнет мигать, и вы услышите звуковой сигнал. Установите его с помощью клавиш +, -.

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд мигания, чтобы нажать клавишу (2.8.1). Выберите нужное время, нажимая +, - (2.8.2). Через пять секунд время будет подтверждено, и вы увидите часы и светящуюся точку под значком таймера конфорки (2.8.3). Чтобы изменить или посмотреть оставшееся время, нажмите на значок таймера конфорки (2.8.4). Чтобы отменить программирование, нажмите клавиши +, - одновременно (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите клавишу над часами. Вы увидите, что появляется 0 и каждая конфорка (2.8.6). Нажмите + для конфорки, которую хотите установить по таймеру, и она начнет мигать (2.8.7). Выберите время с помощью

• о таймере (2.8.8). Через 5 секунд время будет подтверждено, и мощность и таймер будут отображаться попеременно. По истечении заданного времени прозвучит звуковой сигнал, и 00 начнет мигать. Чтобы отменить таймер, нажимайте на значок, пока не увидите 00.

Примечание: таймер автоматически выключится, если вы потратите более 10 секунд на выбор времени.

Модели e: После активации конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую хотите таймировать, и вы увидите, что появится (2.8.11). ВЫБЕРИТЕ время с помощью +, - (2.8.12) и подтвердите, снова нажав клавишу таймируемой конфорки (2.8.13). Мощность будет отображаться с красной точкой, указывающей, что конфорка таймируется. Звуковой сигнал и индикация - предупреждают, что заданное время истекло (2.8.14). Нажмите любую клавишу, и звуковой сигнал прекратится.

Примечание: таймер автоматически выключится, если вы потратите более 10 секунд на выбор времени.

Соображения по таймеру: Если уровень мощности равен 9, максимальное время таймера составляет 60 минут. Если он другой, максимальное время составит 99 минут.

По истечении заданного времени будильник будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к температуре поддержания.

Модели abc: Активируйте конфорку и переместите ползунок до максимальной мощности. Нажмите, и вы увидите, что на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется выбирать уровень от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и R и мощность будут отображаться попеременно. Как только будет достигнута максимальная температура, R исчезнет, и останется мощность поддержания. Конфорка продолжит работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите

значок запрограммированной конфорки и выберите новую мощность.

Модели dfghjklm: ВЫБЕРИТЕ конфорку и установите ее на максимальную мощность, нажимая +, пока не увидите 9 и точку (2.9.3). Отрегулируйте мощность, нажимая. Рекомендуется выбирать уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и будет отображаться мощность, за которой следует точка (2.9.5). Когда будет достигнута максимальная температура, десятичная точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Стеклокерамика с ручками управления. Убедитесь, что конфорка, которую вы активируете, соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужном направлении, и загорится индикатор работы (2.10.2), который также указывает на остаточное тепло, когда конфорка выключена.

В моделях с двойным фокусом или фокусом-источником при повороте ручки влево регулируется часть фокуса, а при повороте вправо регулируется весь фокус (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите выключить. 2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение некоторого времени, которое зависит от выбранной мощности; на конфорках, которые еще горячие, отображается символ H или точка. Не прикасайтесь к конфоркам. Вы можете обжечься.

Внимание: при отключении электроэнергии после восстановления питания индикация H не отображается, даже если зона нагрева горячая. Учитывайте это.

2.13 Функция блокировки. Для предотвращения манипуляций со стороны детей. Нажмите и удерживайте клавишу в течение 3 секунд, чтобы активировать блокировку. Чтобы разблокировать, повторите операцию.

Рекомендации:

Избегайте ударов посуды о стекло. - Алюминиевая посуда не рекомендуется, так как она МОЖЕТ ОСТАВИТЬ ПЯТНА на стекле плиты, если только дно не имеет защиту из нержавеющей стали.

• Не следует включать конфорки без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен диаметру используемой конфорки, и центрируйте ее над зоной нагрева.
• Старайтесь не двигать посуду, чтобы не поцарапать стекло. Используйте прибор только для приготовления пищи. Не используйте плиту в качестве рабочей поверхности.
• Не лейте холодную воду непосредственно на плиту, когда она горячая.

Внимание: Прерывистая работа зон нагрева не является неисправностью. Они включаются и выключаются в течение более или менее длительных периодов в зависимости от выбранной мощности.

3

Техническое обслуживание и чистка

• Никогда не используйте пароочиститель.
• Часто очищайте поверхность плиты, когда она остынет. Не используйте абразивные средства или губки. Протирайте её влажной тканью с мыльной водой (3.1.1).
• Раз в неделю проводите глубокую очистку с использованием специальных средств для стеклокерамики. Рекомендуем VITRO-CLEN для очистки и ухода за стеклокерамикой.
• Сильно пригоревшие остатки удаляются скребком для стекла (3.1.2).
• Если сахар, сахаросодержащие продукты или пластик случайно пригорели к плите, удалите их как можно скорее скребком, пока они еще горячие. Если не сделать это сразу, могут остаться постоянные пятна.
• Следите за тем, чтобы лезвие скребка было в хорошем состоянии. Если оно повреждено, замените его.

Безопасность

• Электрическая цепь, питающая плиту, должна иметь выключатель с разъединением всех полюсов с зазором между контактами не менее 3 мм.
• Установка плиты должна выполняться авторизованным установщиком, который должен следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, и иметь розетку с заземлением в соответствии с правилами.
• Если кабель поврежден, его должен заменить сервисный центр или аналогичный квалифицированный персонал, чтобы избежать опасности.
• Плита оснащена внутренним ограничителем температуры, который отключает плиту, если она перегревается.
• После каждого использования выключайте плиту с помощью контроллера.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту, пока не замените стекло (4.1.1).
• В случае перелива жидкости на клавиши управления плита останавливается и подает звуковой сигнал (4.1.2).
• Если вы слишком долго нажимаете на датчик или если какой-либо предмет активирует датчики, плита останавливается и подает звуковой сигнал (4.1.3).
• Не ставьте на конфорки посуду с горячим дном, так как можно обжечься, прикасаясь к ним (4.1.3).
• Следите за тем, чтобы дети не приближались к плите, так как поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы дети не могли играть с органами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями. Будьте рядом с плитой, когда готовите блюда или продукты с жиром или маслом. Чрезмерный нагрев может привести к их воспламенению.
• Если плита установлена над выдвижным ящиком, не храните в нем легковоспламеняющиеся предметы.

Охрана окружающей среды

Плита разработана с учетом охраны окружающей среды.

Берегите окружающую среду. Используйте подходящую мощность для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна.

После окончания приготовления оставьте посуду на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

По возможности используйте крышку, чтобы уменьшить потери тепла при испарении.

Утилизация отходов электрического и электронного оборудования.

Не выбрасывайте прибор вместе с бытовыми отходами.

Сдайте плиту в специализированный пункт приема.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономит энергию и ресурсы.

Если вам нужна дополнительная информация, обратитесь в местные органы власти или в магазин, где вы приобрели плиту.

Инструкция по эксплуатации

ВАЖНО: Внимательно прочитайте данную инструкцию перед использованием плиты.

Данная инструкция составлена таким образом, чтобы текст соответствовал соответствующим рисункам.

Идентификация

Определите модель вашей плиты (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o"), сравнивая количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Удалите все защитные элементы. 1.2 Установка в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет устанавливаться плита (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под плитой, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку по внешнему контуру плиты для обеспечения надежной фиксации (1.2.5). Переверните плиту и вставьте ее в проем (1.2.6). Закрепите ее на мебели с помощью четырех прилагаемых крючков (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• С 5 проводами: а) темно-синий, б) голубой, в) коричневый, г) красный, д) желто-зеленый. (1.3.1) Подходит для плит с напряжением 230 В~ (1.3.2)
• Подходит для плит с напряжением 220-240 В~, см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240 В~ Номинальный ток по фазам

Плита 60 см 30 А

Плита >60 см 34 А

• Если тип подключения отличается от 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato é conforme às direcitasves europeas 73/23/CEE e 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

Для стеклокерамической плиты подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 ВЫБОР зоны приготовления. У вас есть несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение плиты. Нажмите ① в течение 3 секунд, чтобы включить плиту, при этом активируются индикаторы различных зон приготовления.

Примечание: Чтобы включить плиту, если активирована функция безопасности для детей, отключите её, удерживая клавишу (2.13) в течение 3 секунд.

2.3 Активация конфорки. Активируйте конфорку, на которой размещена посуда, нажав на соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2).

Примечание: Если вы не выберете конфорку в течение более пяти секунд, плита автоматически выключится в целях безопасности.

2.4 ВЫБОР мощности. Отрегулируйте, проведя пальцем по полосе (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, и включится двойная конфорка (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), включится тройная конфорка. Для отмены нажмите ( , , , ). 2.6 Конфорка с овальной зоной. Эту конфорку можно использовать в круглой форме или совместно, как овальную конфорку. Нажмите для активации и нажмите снова для деактивации.

Рекомендация: на моделях с галогенными конфорками свет настолько интенсивный, что рекомендуется не смотреть на него пристально, когда конфорка работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени L. При подключении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш +, (2.7.2). Выполните ту же операцию каждый раз, когда происходит отключение электроэнергии или перебой в подаче электроэнергии.

Для изменения времени нажмите и удерживайте клавишу (2.7.3) в течение пяти секунд. Часы начнут мигать, и вы услышите звуковой сигнал, установите время с помощью клавиш ^+ ，一

2.8 ВЫБОР времени.

Модели abc: После активации конфорки и выбора мощности у вас есть пять секунд, в течение которых индикатор мигает, чтобы нажать клавишу (2.8.1). Выберите необходимое время, нажимая ^+ ,- (2.8.2). Через пять секунд время будет подтверждено, и на дисплее появятся часы и светящаяся точка под значком таймера конфорки (2.8.3). Чтобы изменить или посмотреть оставшееся время, нажмите на значок таймера конфорки (2.8.4). Чтобы отменить программирование, одновременно нажмите клавиши ^+ ,- (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите клавишу ^+ на часах. Появится 00 и по одной на каждой конфорке (2.8.6). Нажмите + на той конфорке, которую нужно установить по таймеру, и она начнет мигать (2.8.7). Выберите время с помощью +

на часах (2.8.8). Через пять секунд время будет подтверждено, и будет отображаться попеременно мощность и таймер конфорки. По истечении времени прозвучит звуковой сигнал, и индикатор начнет мигать. Чтобы отменить таймер, нажмите — на значке, пока не исчезнет.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Модель e: После активации конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую нужно установить по таймеру, появится индикатор. (2.8.11). Выберите время с помощью +, (2.8.12) и подтвердите, снова нажав клавишу таймера конфорки (2.8.13). Мощность будет отображаться с точкой, указывающей, что конфорка находится в режиме таймера. Звуковой сигнал и индикация предупредят об окончании времени (2.8.14). Нажмите любую клавишу, и звуковой сигнал исчезнет.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Примечания по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. Если он другой, максимум может быть 99 минут.

По истечении времени звуковой сигнал будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры T, затем автоматически переходит в режим поддержания температуры.

Модели abc: Активируйте конфорку и установите максимальную мощность. Нажмите на дисплее выбранной конфорки (2.9.1). У вас есть пять секунд, чтобы выбрать желаемый уровень, рекомендуется выбирать между уровнями 3 и 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и будет отображаться попеременно R и мощность поддержания. По достижении максимальной температуры T исчезнет R и появится мощность поддержания. Конфорка продолжит работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели с быстрым нагревом: выберите низкую мощность, затем нажмите и удерживайте кнопку увеличения мощности, пока не появится цифра 9 и точка (9.2.9.3). Регулируйте мощность, рекомендуется уровень 3–6 (2.9.4). Через пять секунд быстрый нагрев будет подтвержден, и на дисплее появится мощность с точкой (2.9.5). При достижении максимальной температуры точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отменить эту функцию, нажмите кнопку программируемой конфорки и выберите новую мощность.

2.10 Конфорки с ручками. Убедитесь, что выбранная конфорка соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, загорится индикатор работы (2.10.2), который также показывает остаточное тепло, когда конфорка выключена.

На моделях с конфоркой двойного или тройного нагрева, поворот ручки влево регулирует часть конфорки, а поворот вправо — всю конфорку (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите выключить. 2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение времени, зависящего от выбранной мощности, и на дисплее отображается H или точка на горячих конфорках. Не прикасайтесь к этим конфоркам, существует риск ожога.

Внимание: если произойдет отключение электроэнергии, при восстановлении питания индикатор H не появится, даже если зона нагрева все еще горячая. Учитывайте это обстоятельство.

2.13 Функция блокировки. Для предотвращения манипуляций со стороны детей. Удерживайте кнопку в течение 3 секунд, чтобы активировать блокировку. Для разблокировки повторите операцию.

Рекомендации:

Избегайте ударов посуды о стекло. - Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле, если только дно не защищено нержавеющей сталью. - Конфорки не должны работать без посуды. - Дно посуды должно быть плоским и сухим.

• Следите, чтобы диаметр посуды был больше или равен размеру конфорки, и центрируйте ее на конфорке. Старайтесь не двигать посуду, чтобы не поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте плиту в качестве рабочей поверхности. Не лейте холодную воду на горячую плиту.

Внимание: прерывистая работа зон нагрева не является неисправностью. Они включаются и выключаются с большими или меньшими интервалами в зависимости от выбранной мощности.

3

Техническое обслуживание и чистка

Не используйте пароочиститель. - Регулярно очищайте поверхность вашей плиты, когда она остынет. Не используйте абразивные губки или средства. Протирайте влажной тканью с мыльной водой (3.1.1). - После этого тщательно очистите специальными средствами для стеклокерамики. Рекомендуем VITRO-CLEN для очистки и ухода за вашей стеклокерамической плитой. - Сильно пригоревшие загрязнения удаляйте скребком для стекла (3.1.2). - Если по неосторожности на плиту попал сахар, сахаросодержащие продукты или пластик, немедленно удалите их скребком, пока плита еще горячая. В противном случае могут остаться несмываемые пятна. - Используйте лезвие скребка в хорошем состоянии, заменяйте его при малейшем износе.

Безопасность

• Цепь питания плиты должна быть оснащена всеполюсным выключателем с зазором между контактами не менее 3 мм.
• Установка плиты должна выполняться уполномоченным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, и на розетку с заземлением, соответствующим нормам.
• Если кабель поврежден, он должен быть заменен сервисной службой или аналогичным квалифицированным персоналом, чтобы избежать опасности.
• Плита оснащена внутренним ограничителем температуры, который отключает плиту в случае чрезмерного нагрева.
• После каждого использования отключайте плиту с помощью ее управления.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту и не меняйте стекло самостоятельно (4.1.1).
• В случае перелива жидкости на сенсорные клавиши плита отключится и подаст звуковой сигнал (4.1.2).
• Если вы удерживаете какой-либо датчик слишком долго или какой-либо предмет активирует датчики, плита отключится и подаст звуковой сигнал (4.1.3). Не ставьте на датчики посуду с горячим дном, иначе можно обжечься при нажатии (4.1.3).
• Держите маленьких детей подальше: поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы дети не могли играть с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда оставайтесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерный нагрев может привести к их воспламенению.
• Если плита установлена над ящиком, в нём не следует хранить легковоспламеняющиеся предметы.

Охрана окружающей среды

Плита была спроектирована с учётом охраны окружающей среды.

Берегите окружающую среду. Используйте подходящую мощность для каждого вида приготовления и выбирайте посуду, соответствующую количеству приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна. По окончании приготовления, если хотите, оставьте посуду на месте, чтобы использовать остаточное тепло. Так вы сэкономите энергию.

Всегда используйте крышку, когда это возможно, чтобы уменьшить потери тепла при испарении.

Утилизация электрических и электронных приборов.

Не выбрасывайте приборы вместе с обычными бытовыми отходами.

Сдайте вашу плиту в специальный пункт приёма.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды, а также позволяет сэкономить энергию и ресурсы.

Для получения дополнительной информации обращайтесь в местные органы власти или в магазин, где вы приобрели плиту.

Руководство по эксплуатации

Очень важно: перед использованием плиты внимательно прочитайте данное руководство полностью.

Тексты и рисунки в руководстве взаимосвязаны.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок с изображениями.

1 Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Установка в мебель. Всегда учитывайте данные, указанные на табличке с характеристиками (1.2.1), и размеры мебели, в которую будет устанавливаться плита (1.2.2, 1.2.3). Если под плитой не требуется устанавливать духовой шкаф, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановое уплотнение по периметру плиты для обеспечения полной герметичности (1.2.5). Переверните плиту и вставьте ее в вырез мебели (1.2.6). Закрепите плиту на мебели с помощью четырех крепежных элементов (1.2.7). Не используйте трудноудаляемые материалы, например, силикон. 1.3 Подключение к электрической сети. В комплекте с плитой всегда поставляется электрический кабель.

Кабель имеет пять жил: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) желто-зеленый. (1.3.1) Для плит, рассчитанных на 230В~ (1.3.2) Для плит, рассчитанных на 220-240В~: обратитесь к таблице (1.3.3) - Общая мощность: плита 60 см, 6,8 кВт; плита >60 см, 7,8 кВт

220-240В~ Номин. ток на фазу

Плита 60 см $0 A

Плита 60 см| 34 A

• Если тип подключения не 220-240В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int.	Nominala faseka
60 cm-ko plaka	14 A
>60 cm-ko plaka	16,5 A
380-415V 3N~ Int.	Nominala faseka
60 cm-ko plaka	11 A
>60 cm-ko plaka	13 A
380-415V 2N~ Int.	Nominala faseka
60 cm-ko plaka	16 A
>60 cm-ko plaka	19 A
Aparatu honek Europaoko 73/23/CEE eta89/336/CEE zuzentarauak betetzen ditu.

Рекомендация: Плита должна быть установлена квалифицированным установщиком, который должен следовать инструкциям и схемам производителя.

Использование

На стеклокерамических конфорках можно использовать глиняную, медную или нержавеющую посуду. Алюминиевая посуда, однако, не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны приготовления. У вас есть несколько конфорок для размещения посуды. Выберите подходящую, учитывая размер используемой посуды. 2.2 Включение плиты. Нажмите и удерживайте клавишу 3 секунды, и плита включится. На всех зонах нагрева активируются индикаторы.

Примечание: Если активирована функция защиты от детей, перед выбором ее необходимо отключить. Для этого нажмите и удерживайте клавишу 3 секунды (2.13)

2.3 Активация конфорки. Активируйте конфорку, на которой вы разместили посуду, нажав соответствующую клавишу

нажмите (2.4.2) (2.3.1, 2.3.2). или +

Примечание: у вас есть 5 секунд, чтобы выбрать конфорку. Если это время истечет и вы не выберете

конфорку, плита автоматически выключится в качестве меры безопасности.

2.4 Выбор мощности. Выберите желаемую мощность, проведя пальцем по ползунку (2.4.1) или используя клавиши + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите , и активируется двойная конфорка (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), активируется тройная конфорка. Чтобы отключить специальные конфорки, нажмите ( , , , ). 2.6 Конфорка для противней. Эту конфорку можно использовать в круговом режиме или вместе с другой в качестве конфорки для противня. Чтобы активировать эту конфорку, нажмите . Если вы нажмете ее снова, она деактивируется.

Рекомендация: В моделях с галогенными конфорками, когда конфорка включена, не рекомендуется смотреть прямо на нее, не поставив на нее посуду, так как свет очень яркий.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L. При подключении плиты цифры часов начинают мигать и показывают 1200 (2.7.1). Чтобы установить желаемое время, нажмите клавиши +, - (2.7.2). Сделайте то же самое при каждом отключении плиты или перебое с электричеством.

Чтобы изменить время, нажмите и удерживайте клавишу L в течение 5 секунд (2.7.3). Часы начнут мигать, и вы услышите звуковой сигнал. Выберите желаемое время, нажимая клавиши + и -.

2.8 Выбор длительности

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд, чтобы нажать мигающую клавишу (2.8.1). Выберите желаемую длительность, нажимая клавиши +, - (2.8.2). Через пять секунд выбранная длительность будет подтверждена, и под значком таймера конфорки появятся выбранное время и мигающая точка (2.8.3). Чтобы изменить длительность или увидеть оставшееся время, снова нажмите значок таймера конфорки (2.8.4). Чтобы отменить программирование, нажмите клавиши + и - одновременно (2.8.5).

Модели dfghkmo: После активации конфорки и

выбора мощности нажмите клавишу + над часами. На каждой конфорке появятся 00 и одна (2.8.6). Нажмите клавишу + конфорки, которую нужно таймировать, и изображение начнет мигать (2.8.7). Выберите длительность, нажимая клавиши + и - над часами (2.8.8). Через 5 секунд выбранная длительность будет подтверждена, и на таймируемой конфорке будут попеременно отображаться мощность и . По истечении времени вы услышите звуковой сигнал, и изображение 00 начнет мигать. Чтобы отменить таймирование, нажмите клавишу - над значком 00, пока не увидите 00.

Примечание: Если при выборе длительности вы потратите более 10 секунд, таймер автоматически выключится.

Пример: после активации конфорки и выбора мощности нажмите клавишу выбора конфорки, которую нужно запрограммировать. Появится символ . (2.8.11). Выберите продолжительность с помощью клавиш + (2.8.12) и подтвердите, снова нажав клавишу таймера (2.8.13). Рядом с выбранной мощностью появится точка; эта точка будет указывать на то, что для конфорки установлена продолжительность. Звуковой сигнал и появление символа - означают, что время истекло (2.8.14). Нажмите любую клавишу, и звук исчезнет.

Примечание: если при выборе продолжительности вы тратите более 10 секунд, таймер автоматически отключится.

При программировании таймера учтите:

Если максимальный уровень мощности равен 9, максимальное время таймера составит 60 минут. Если уровень мощности другой, продолжительность таймера может составлять до 99 минут. По истечении времени будет звучать сигнал, пока вы не нажмете любую другую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигается максимальная температура, затем автоматически переходит к поддерживающей температуре.

Модели abc: Активируйте конфорку и установите максимальную мощность. Нажмите 110, и на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется выбирать между уровнями 3 и 6 (2.9.2). Через 5 секунд быстрый нагрев будет подтвержден, и будут попеременно отображаться символ R и мощность. После достижения максимальной температуры символ R

исчезнет, и будет отображаться только поддерживающая мощность. Конфорка продолжит работу в обычном режиме. Если вы хотите отключить функцию быстрого нагрева, нажмите на значок запрограммированной конфорки и выберите другую мощность.

Модели dfghjklmo: Выберите конфорку и установите максимальную мощность, удерживая клавишу +, пока не увидите 9 (9 и точка) (2.9.3). Отрегулируйте мощность, удерживая клавишу. Рекомендуется выбирать между уровнями 3 и 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и будут отображаться мощность и точка (2.9.5). После достижения максимальной температуры точка исчезнет, и конфорка продолжит работу в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированной конфорки и выберите другую мощность.

2.10 Конфорки с ручками управления. Убедитесь, что конфорка, которую вы собираетесь использовать, та самая (2.10.1). Поверните ручку в нужном направлении, и загорится индикатор работы (2.10.2). Этот индикатор также указывает на то, что конфорка еще горячая после выключения.

В моделях с двойной конфоркой или конфоркой-решеткой поворот ручки влево регулирует часть конфорки, а поворот вправо — всю конфорку (2.10.3).

2.11 Выключение конфорки. Выберите мощность на конфорке, которую хотите выключить.

2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение некоторого времени в зависимости от выбранной мощности, и на горячих конфорках будет отображаться H или точка. Не прикасайтесь к этим конфоркам, так как можно обжечься.

Ohara: Argindarra mozten bada, berriro datorrenean, ez da H irudia ikusiko, nahiz eta kozinatzeko erabili den aldea oraindik bero egon. Beraz, kontuan izan hori.

2.13 Blokeo-funtzioa. Haurrek plaka erabil ez dezaten, sakatu tekla 3 segundoz, eta horrela blokeoa aktibatuko duzu. Desblokeatzeko, berriro egin gauza bera.

Gomendioak:

Ez eman kolperik ontziekin kristalaren gainean.

Aluminiozko ontziak ez dira gomendatzen, beiraren gainean orbanak sor ditzaketelako, ez bada altzairu herdoilgaitzezko babesa dutela azpian.

Bero-fokuek ez dute funtzionatu behar gainean ontzirik ez badute. - Ontziaren azpiak laua izan behar du eta siku egon behar du. Ziurtatu ontziek erabiliko duzun fokuaren diametroa edo handiagoa dutela, eta ontzia bero fokuaren gainean jartzerakoan, fokuaren erdi-erdian jarri. - Ahal bada ez mugitu ontziak, beiran markak egin daitezke-eta. - Plaka janariak prestatzeko baino ez erabili; inoiz ez lan-mahai bezala. - Ez isuri zuzenean ur hotzik oraindik bero dagoen plakaren gainean.

Adi: Kozinatzeko guneen etenkako funtzionamenduak ez du esan nahi matxuratuta daudenik. Aukeratutako potentziaren arabera tarte luzeagoetan edo laburragoetan piztuta edo itzalita izango dira.

3

Mantentzea eta garbitzea

• Ez erabili lurrunez garbitzeko inolako makinarik.
• Garbitu sarri zure plakaren gainazala, hozten denean. Ez erabili produktu edo esponja urratzailerik. Garbitzeko, erabili zapi hezea eta xaboi ura 3.1.1)
• Astean behin, plaka erabat garbitu bitrozeramikarako produktu bereziekin. Zure bitrozeramika garbitzeko eta zaintzeko VITROCLEN gomendatzen dizugu. Gogor itsatsitako zikinkeria kentzeko, erabili beirak garbitzeko errasketa berezi bat 3.1.2)
• Deskuiduan, plaka gainean azukrea edo azukrea duen zerbait edo plastikoa erretzen bada, garbitu lehenbailehen, plaka bero dagoen bitartean; bestela, orbanak geldi daitezke betiko. Errasketaren hortzak egoera onean behar dute; hala ez bada, aldatu.

4

Segurtasuna

• Плакарен sareko zirkuituak argindar-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3mm-ko distantzia izan behar da.
• Плака, baimena duen instalatzaile batek instalatu beharko du, instalatzeko fabrikatzailearen instrukzioak eta eskemak jarraituta.
• Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentiaria egokitu behar da, eta korrente elektrkoaren hargunea arauzko lur-hargunera. Kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile kualifi katuren batek ordeztu behar du, arriskua saihestko.
• Fokuak barruko temperatura mugatzen duen gailu bat dauka, plaka gehiegi berotzen badafokua deskonektatzen duena.
• Fokua erabili ondoren dagokion aginteaz itzali.
• Beirazko gainazala pitzatu edo hausten bada, deskonektatu plaka saretik berehala, gerta daitezkeen txoke elektrikoak ekiditeko. Ez erabili plaka beira aldatu arte (4.1.1).
• Janariak gainezka egiten badu eta aginte teklen gainera erortzen bada, plaka gelditu egingo da eta soinu bat entzungo da (4.1.2).
• Sentsoreren bati denbora luzez sakatzen radiozu edo objekturen bat dagoelako sentsoreak aktibatuta badaude, plaka gelditu egingo da, eta soinu bat entzungo da (4.1.3).
• Ez jarri azpia bero duten ontziak sentsoreen gainean, sentsoreak sakatzerakoan erre zaitezke-eta (4.1.3) Haur txikiak plakatik urrun egon daitezela, berotzen diren gainazalak asko berotu daitezkeeta plagka martxan dagoenean. Erabili blokeosistema haurrek aginteekin jolastu ezdezaten.
• Aparatu hau ez da gaitasunak murriztuta dituzten pertsonek erabiltzeko.
• Egon beti plakatik hurbil koipe edo olioa duten jakiak prestatzen ari zareanean. Asko berotzen badira, su hardezakete-eta.
• Plaka kaxoi baten gainean instalatuta badago, ez gorde kaxoi horretan su hardezakeen objekturik

Окружающая среда

Плита спроектирована для защиты окружающей среды. Она бережно относится к окружающей среде. Всегда используйте мощность, соответствующую каждому блюду, и при выборе посуды всегда учитывайте количество пищи, которое вы собираетесь приготовить. Тепло передается лучше всего, когда диаметр дна посуды и зоны нагрева совпадают.

Когда вы закончите готовить, вы можете оставить посуду на той же конфорке, где вы ее готовили; таким образом, вы сможете использовать остаточное тепло и сэкономить энергию. Всегда используйте крышку для поддержания температуры, так как тепло теряется через пар.

Управление отходами электрического и электронного оборудования.

Не смешивайте прибор с обычными бытовыми отходами. Сдайте вашу плиту в специальный центр сбора отходов.

Переработка бытовой техники предотвращает вредные последствия для здоровья и окружающей среды, а также позволяет экономить энергию и ресурсы.

Если вам нужна дополнительная информация, обратитесь в местные органы власти или в магазин, где вы купили плиту.
