2V32TAX - Cocina FAGOR - Manual de uso y guía de instrucciones gratis

Marca	Fagor
Modelo	2V32TAX
Tipo de producto	Cocina con placa vitrocerámica
Ancho	60 cm (estimación)
Alimentación eléctrica	220-240 V~, 50/60 Hz, potencia total 6,8 kW (para 60 cm)
Número de fuegos	4 fuegos (incluyendo fuegos doble, triple y plato grande)
Tipo de mandos	Táctiles con barra deslizante y teclas + / -
Material de la superficie	Vitrocerámica
Funciones principales	Temporizador, apagado automático, seguridad infantil, calor residual, calentamiento rápido, fuegos doble/triple/plato grande
Seguridad	Bloqueo de mandos, corte por sobrecalentamiento, detección de desbordamiento, apagado automático después de 5 segundos sin selección
Mantenimiento y limpieza	Limpiar con un paño húmedo y agua jabonosa, usar una rasqueta para suciedad incrustada, productos especiales para vitrocerámica (recomendado VITROCLEN)
Instalación	Empotrado en un mueble, fijación con clips, junta de espuma selladora, conexión eléctrica por instalador autorizado
Conexión eléctrica	Cable de 5 hilos (azul oscuro, azul claro, marrón, rojo, verde-amarillo), posibilidad de varias configuraciones (230V~, 220-240V~, 380-415V 3N~, etc.)
Peso	Aproximadamente 12 kg (estimación)
Dimensiones (An x Pr x Al)	Aproximadamente 60 x 52 x 5 cm (estimación)
Reparabilidad	Contactar al Servicio Postventa para reemplazo de la vitrocerámica o del cable de alimentación
Instrucciones ambientales	Reciclaje en punto de recogida, uso óptimo de la energía (tapas, calor residual)

Preguntas frecuentes - 2V32TAX FAGOR

¿Cómo encender la placa de cocción?

Presione la tecla ① durante 3 segundos. Los indicadores de las zonas de cocción se encienden. Si la seguridad infantil está activada, desactívela primero presionando 3 segundos la tecla de bloqueo.

¿Cómo usar el bloqueo de mandos?

Presione la tecla de bloqueo durante 3 segundos para activar o desactivar la función. Esto evita que los niños manipulen la placa.

¿Cómo ajustar el temporizador para un fuego?

Después de haber seleccionado la potencia del fuego, presione la tecla del reloj (o la tecla del fuego según el modelo). Ajuste el tiempo con + y -. Confirme esperando 5 segundos o presionando de nuevo. El tiempo máximo es de 99 minutos.

¿Qué hacer en caso de fisura en la vitrocerámica?

Desconecte inmediatamente el aparato para evitar cualquier riesgo de descarga eléctrica. No use la placa y contacte al Servicio Postventa para un reemplazo.

¿Cómo limpiar la placa vitrocerámica?

Limpie a menudo con un paño húmedo y agua jabonosa. Para la suciedad incrustada, use una rasqueta especial. Una vez por semana, use un producto específico como VITROCLEN. Nunca use limpiador a vapor.

¿Qué tipos de recipientes se recomiendan?

Use recipientes de cerámica, cobre o acero inoxidable. Evite el aluminio sin proteger porque puede manchar la vitrocerámica. El fondo debe ser plano, seco y de diámetro igual o superior al del fuego.

¿Cómo activar el calentamiento rápido?

Seleccione la potencia máxima (9) en el fuego, luego presione la tecla de calentamiento rápido (o ajuste a - según el modelo). Elija luego una potencia de mantenimiento entre 3 y 6. El fuego calienta rápidamente y luego pasa automáticamente al mantenimiento.

¿Cómo apagar un fuego?

Presione la tecla del fuego correspondiente, luego reduzca la potencia a 0 con la barra deslizante o las teclas +/‑. También puede apagar toda la placa presionando prolongadamente la tecla de encendido/apagado.

¿Qué significa la indicación 'H' en un fuego?

Es la indicación de calor residual. El fuego aún está caliente después del uso. No toque la zona y espere hasta que el indicador desaparezca.

¿Cómo instalar la placa de cocción correctamente?

La instalación debe ser realizada por un instalador autorizado. Respete las dimensiones del mueble, use la junta de espuma, fije con los clips suministrados. La conexión eléctrica debe seguir los esquemas según la tensión disponible (220-240V~, 380-415V, etc.).

MANUAL DE USUARIO 2V32TAX FAGOR

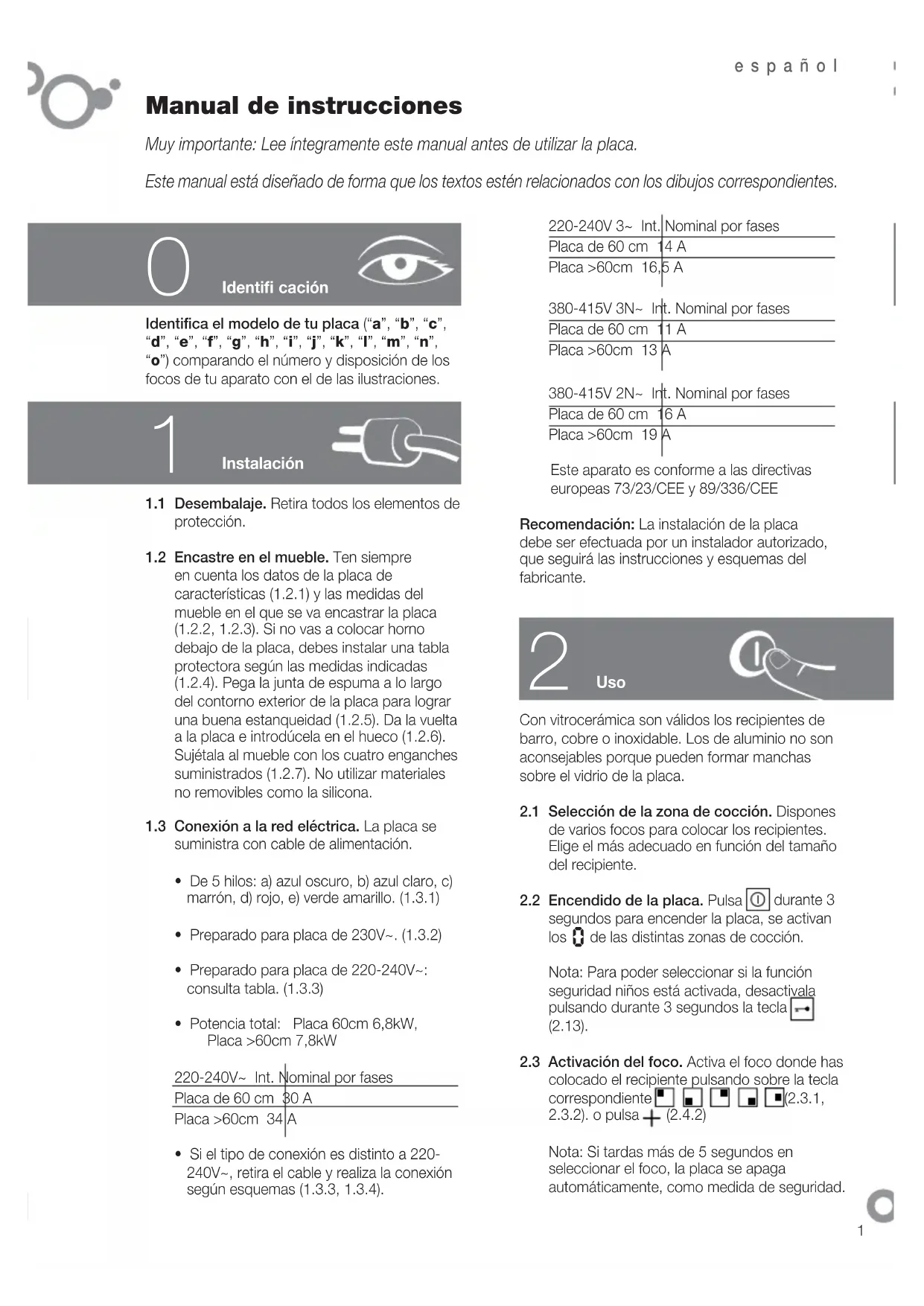

Manual de instrucciones

Muy importante: Lee íntegramente este manual antes de utilizar la placa.

Este manual está de forma que los textos estén relacionados con los dibujos correspondientes.

Identificación

Identifica el modelo de tu placa ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o") comparando el número y disposición de los focos de tu aparato con el de las ilustraciones.

1

Instalación

1.1 Desembalaje. Retira todos los elementos de protección. 1.2 Encastre en el mueble. Ten siempre en cuenta los datos de la placa de características (1.2.1) y las medidas del mueble en el que se va a encastrar la placa (1.2.2, 1.2.3). Si no vas a colocar horno debajo de la placa, debes instalar una tabla protectora según las medidas indicadas (1.2.4). Pega la junta de espuma a lo largo del contorno exterior de la placa para lograr una buena estanqueidad (1.2.5). Da la vuelta a la placa e introdúcela en el hueco (1.2.6). Sujétala al mueble con los cuatro enganches suministrados (1.2.7). No utilices materiales no removibles como la silicona. 1.3 Conexión a la red eléctrica. La placa se suministra con cable de alimentación.

• De 5 hilos: a) azul oscuro, b) azul claro, c) marrón, d) rojo, e) verde amarillo. (1.3.1)
• Preparado para placa de 230V~ (1.3.2)
• Preparado para placa de 220-240V~: consulta tabla. (1.3.3)
• Potencia total: Placa 60cm 6,8kW, Placa >60cm 7,8kW

220-240V~ Int. Nominal por fases

Placa de 60cm 0A

Placa >60cm 34A

• Si el tipo de conexión es distinto a 220-240V~, retira el cable y realiza la conexión según los esquemas (1.3.3, 1.3.4).

220-240V 3~ Int. Nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. Nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. Nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato es conforme a las directivas europeas 73/23/CEE y 89/336/CEE

Recomendación: La instalación de la placa debe ser efectuada por un instalador autorizado, que seguirá las instrucciones y esquemas del fabricante.

Uso

Con vitrocerámica son válidos los recipientes de barro, cobre o inoxidable. Los de aluminio no son aconsejables porque pueden formar manchas sobre el vidrio de la placa.

2.1 Selección de la zona de cocción. Dispones de varios focos para colocar los recipientes. Elige el más adecuado en función del tamaño del recipiente. 2.2 Encendido de la placa. Pulsa ① durante 3 segundos para encender la placa, se activan los ② de las distintas zonas de cocción.

Nota: Para poder seleccionar si la referencia seguridad niños está activada, desactiva pulsando durante 3 segundos la tecla (2.13).

2.3 Activación del foco. Activa el foco donde has colocado el recipiente pulsando sobre la tecla correspondiente (2.3.1, 2.3.2) o pulsa + (2.4.2).

Nota: Si tardas más de 5 segundos en seleccionar el foco, la placa se apaga automáticamente, como medida de seguridad.

2.4 Selección de la potencia. Ajústala deslizando el dedo por la barra (2.4.1) o pulsando + o - (2.4.2, 2.4.3).

FOCOS ESPECIALES

2.5 Foco doble, foco triple. Después de haber seleccionado la potencia, pulsa y activar el foco doble (2.5.1, 2.5.3). Si pulsas de nuevo (2.5.2) o (2.5.4) activar el foco triple. Para anular pulsa ( , , , ). 2.6 Foco fuente. Este foco puedes utilizarlo de forma circular o de forma conjunta, como foco fuente. Pulsa para activarlo y pulsa de nuevo para desactivarlo.

Recomendación: en los modelos con focos halógenos, la luz es tan intensa que se aconseja no mirar fijamente cuando está en funcionamiento sin el recipiente.

FUNCIONES DE TIEMPO

2.7 Puesta en hora L. Al conectar la placa, los dígitos del reloj parpadean y marcan las 12.00 (2.7.1). Ajusta la hora con las teclas +, - (2.7.2). Realiza la misma operación cada vez que se desconecte o haya un corte de suministro eléctrico.

Para ajustar, pulsa durante 5 segundos la tecla (2.7.3). La hora empezará a parpadear y oirás un pitido, ajústala con las teclas +

2.8 Selección de tiempo.

Modelos abc: Una vez activado un foco y seleccionada la potencia, tienes 5 segundos de parpadeo para pulsar la tecla (2.8.1). Selecciona el tiempo necesario pulsando + (2.8.2). Tras cinco segundos el tiempo queda validado y se visualizará la hora y un punto luminoso bajo el icono del foco temporizado (2.8.3). Para modificar el tiempo restante, pulsa sobre el icono del foco temporizado (2.8.4). Para anular la programación pulsa las teclas + y - simultáneamente (2.8.5).

Modelos dfghkmo: Una vez activado un foco y seleccionada la potencia, pulsa la tecla + sobre el reloj. Aparece 00 y una [indicación] en cada foco (2.8.6). Pulsa + del foco a temporizar y parpadeará (2.8.7). Selecciona el tiempo con +, sobre

el reloj (2.8.8). Tras 5 segundos el tiempo queda validado y se visualizará de forma alternativa la potencia y [el icono] en el foco temporizado. Transcurrido el tiempo emitirá una señal acústica y parpadeará. Para anular la temporización pulsa – sobre el icono [del foco] para visualizar.

Nota: El temporizador se apagará automáticamente si tardas más de 10 segundos en seleccionar el tiempo.

Modelo e: Una vez activado un foco y seleccionada la potencia, pulsa de nuevo la tecla de selección del foco a temporizar, aparece una [indicación] (2.8.11). Selecciona el tiempo con + (2.8.12) y valida pulsando de nuevo la tecla del foco temporizado (2.8.13). La potencia se visualizará con un punto que indica que el foco está temporizado. Una señal acústica y una indicación advierten que el tiempo ha concluido (2.8.14). Pulsa cualquier tecla y la señal acústica desaparecerá.

Nota: El temporizador se apagará automáticamente si tardas más de 10 segundos en seleccionar el tiempo.

Consideraciones sobre la temporización: Si el nivel de potencia es 9, el máximo tiempo a temporizar será de 60 min. Si es distinto, el máximo será 99 min.

Una vez concluido el tiempo, la alarma sonará; mientras tanto, no pulses ninguna tecla.

FUNCIONES DE PROGRAMACIÓN

2.9 Calentamiento rápido. Alcanza rápidamente la temperatura máxima para pasar de forma automática a la temperatura de mantenimiento.

Modelos abc: Activa un fuego y coloca la barra a la máxima potencia. Pulsa [tecla] y aparece una [indicación] en el display del fuego seleccionado (2.9.1). Tienes 5 segundos para seleccionar el nivel deseado, se recomienda este entre los niveles 3 y 6 (2.9.2). Tras cinco segundos el calentamiento rápido queda validado y se visualizará [el icono] y la potencia de forma alternativa. Alcanzada la temperatura máxima desaparece [el icono] quedando la potencia de mantenimiento. El fuego seguirá funcionando de forma convencional. Si deseas cancelar el calentamiento rápido pulsa el icono del fuego programado y selecciona una nueva potencia.

Modelos: Secciona un foco y ponlo a la máxima potencia pulsando + hasta visualizar un 9 y un punto 9. (2.9.3). Regula la potencia pulsando; se recomienda los niveles 3 a 6 (2.9.4). Tras 5 segundos, el calentamiento rápido queda validado y se visualizará la potencia seguida de un punto (2.9.5). Alcanzada la temperatura máxima, el punto decimal desaparece y el foco seguirá funcionando de forma convencional. Para cancelar la referencia, pulsa la tecla del foco programado y selecciona una nueva potencia.

2.10 Vitrocerámica con mandos. Asegúrate de que el fuego que va a utilizar corresponde al fuego que quieres utilizar (2.10.1). Gira el mando a la posición deseada y se encenderá el piloto de funcionamiento (2.10.2) que también indica el calor residual cuando el fuego se apaga.

En los modelos con horno o horno fuente, girando el mando a la izquierda se regula una parte del horno y girando el mando a la derecha se regula el horno entero (2.10.3).

2.11 Apagado del foco. Selecciona la potencia del foco que deseas apagar. 2.12 Calor residual. Después de utilizar la placa, los focos se mantienen calientes por un tiempo que varía en función de la potencia seleccionada y se visualiza una H o un punto en los focos aún calientes. No toques los focos, existe el riesgo de quemarse.

Atención: Si se produce un corte de corriente eléctrica, al restablecerse de nuevo, la indicación H no se visualizará aún estando caliente la zona de cocción. Ten en cuenta esta circunstancia.

2.13 Función bloqueo. Para evitar manipulaciones por parte de los niños. Ten pulsado durante 3 segundos la tecla y activarás el bloqueo. Para desbloquearlo repite la operación.

Recomendaciones:

• Evita golpes de los recipientes sobre el cristal.
• Los recipientes de aluminio no son aconsejables, pues podrían formar manchas sobre el vidrio, a no ser que tengan fondo con protección de acero inoxidable.
• Los focos de calor no deben funcionar sin recipiente.
• La base del recipiente ha de ser plana y estar seca.
• Cuida que los diámetros de los recipientes sean mayores o iguales al horno a utilizar y centralo sobre el horno de calor.
• Procura no mover los recipientes, podría rayarse el vidrio.
• Utiliza el aparato solo para la preparación de alimentos. No utilices la placa como mesa de trabajo.
• No viertas agua fría directamente en la placa cuando está caliente.

Atención: El funcionamiento discontinuo de las zonas de cocción no es una avería. Funcionan en periodos de encendido y apagado más o menos largos en función de la potencia deseada.

3

Mantenimiento y limpieza

No utilices limpiador de vapor. - Limpia a diario la superficie de tu placa cuando se haya enfriado. No utilices productos o esponjas abrasivas. Limpia con un paño húmedo y agua jabonosa (3.1.1). - Una vez a la semana, limpia en profundidad con productos específicos para vitrocerámicas. Te recomendamos VITROCLEN para la limpieza y conservación de tu vitrocerámica. Las suciedades fuertemente adheridas se eliminan con el raspador de vidrio (3.1.2). - Si por descuido se quema azúcar, elementos azucarados o plástico sobre la placa, elimínalos cuanto antes con un raspador aun en caliente. De no hacerlo pueden quedar manchas permanentes. - Utiliza la cuchilla del raspador en perfecto estado, reemplázala en caso de presentar algún deterioro.

4

Seguridad

• El circuito de la red que alimenta la placa debe tener un interruptor de corte omnipolar de al menos 3mm de separación entre contactos.
• La instalación de la placa debe ser efectuada por un instalador autorizado que seguirá las instrucciones y esquemas del fabricante.
• La instalación debe estar dimensionada a la potencia máxima indicada en la placa de características y la toma de corriente con toma de tierra reglamentaria.
• Si el cable está dañado, debe ser sustituido por su servicio postventa o personal cualificado con el fin de evitar un peligro.
• El aparato está equipado con un limitador de temperatura inferior que desconecta el aparato en caso de calentarse excesivamente la placa.
• Después de cada uso, desconecta el aparato mediante su control.
• Si la superficie del vidrio se agrieta o rompe, desconecta de inmediato el aparato de la red para evitar un posible choque eléctrico. No utilices la placa hasta sustituir el vidrio (4.1.1).
• En caso de desbordamiento sobre las teclas de mando, la placa se para y emite una señal acústica (4.1.2).
• Si mantienes pulsado algún sensor demasiado tiempo o hay algún objeto activando los sensores, la placa se para y emite una señal acústica (4.1.3).
• No coloques recipientes con el fondo caliente sobre los sensores, podrías quemarte al pulsarlos (4.1.3).
• Mantén alejados a los niños pequeños, las superficies de calentamiento pueden calentarse fuertemente durante su funcionamiento. Utiliza el sistema de bloqueo para evitar que puedan usar los mandos.
• Este aparato no está destinado a ser utilizado por personas con capacidades reducidas.
• Permanece siempre en las inmediaciones al cocinar platos o alimentos con grasa o aceite. El calor excesivo puede hacer que se inflamen.
• Si la placa está instalada por encima de un cajón, no deben guardarse objetos inflamables.

5

Medio ambiente

La placa ha sido diseñada pensando en la conservación del medio ambiente.

Respeta el medio ambiente. Utiliza las potencias adecuadas para cada cocción y selecciona los recipientes de tamaño adecuado a las cantidades de alimento que se vayan a preparar. Cuando el fondo del recipiente y el diámetro de la zona de cocción tienen el mismo tamaño, la transmisión de calor es óptima.

Al terminar la cocción, si lo deseas, deja el recipiente en el mismo lugar para utilizar el calor residual acumulado. De este modo ahorrarás energía.

Utiliza una tapa siempre que puedas para reducir la pérdida de calor por evaporación.

Gestión de residuos de aparatos eléctricos y electrónicos.

El símbolo indica que no debe eliminarse el aparato utilizando los contenedores tradicionales para residuos domésticos.

Entrega tu placa en un centro especial de recogida.

El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las autoridades locales o el establecimiento donde adquiriste la placa.

220-240V~ Int. nominal por fases

Placa de 60cm 30A

Placa >60cm 34A

• Si el tipo de conexión es distinto a 220-240V~, retira el cable y realiza la conexión según esquemas (1.3.3, 1.3.4).

• Si el tipo de conexión no es de 220-240V~, retira el cable y haz la conexión según esquemas (1.3.3, 1.3.4).

220-240V 3~ Int. nominal per fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal per fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal per fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Aquest aparell es conforme a les directives europees 73/23/CEE i 89/336/CEE

Nota: si la función de seguridad para niños está activada, para poder seleccionar una casa debes desactivarla, pulsando durante 3 segundos la tecla (2.13).

2.3 Activación del fuego. Activa el fuego donde has de poner el recipiente pulsando la tecla correspondiente (2.3.1, 2.3.2) o pulsa + (2.4.2)

2.8 Selección de tiempo.

Consideraciones sobre la temporización: Si el nivel de potencia es 9, el tiempo máximo para temporizar es de 60 min. Si es diferente, el tiempo máximo puede ser de 99 min.

Icono del fuego programado y selecciona una nueva potencia.

Modelos: Selecciona un foco y ponlo a la potencia máxima presionando + hasta que visualices un 9 y un punto (2.9.3). Regula la potencia presionando. Se recomienda seleccionar niveles entre 3 y 6 (2.9.4). Al cabo de 5 segundos, el calentamiento rápido se ha completado y se visualiza la potencia, seguida de un punto (2.9.5). Cuando se alcanza la temperatura máxima, el punto decimal desaparece y el foco continúa funcionando de forma normal. Para cancelar la función, presiona la tecla del foco programado y selecciona una nueva potencia.

Manual de instrucciones

Muy importante: Lea íntegramente este manual antes de utilizar la placa.

Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.

Identificación

Identifica el modelo de tu placa (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o") comparando el número y disposición de los focos de tu aparato con los de las ilustraciones.

1

Instalación

1.1 Desembalaje. Retira todos los elementos de protección. 1.2 Encaixe en el mueble. Ten siempre en cuenta los datos de la placa de características (1.2.1) y las medidas del mueble en el que se va a encajar la placa (1.2.2, 1.2.3). Si no vas a colocar un horno debajo de la placa, debes instalar una tabla protectora según las medidas indicadas (1.2.4). Pega la junta de espuma a lo largo del contorno exterior de la placa para lograr una buena fijación (1.2.5). Dale la vuelta a la placa e introdúcela en el hueco (1.2.6). Sujétala al mueble con los cuatro enganches proporcionados (1.2.7). No utilices materiales no removibles como la silicona. 1.3 Conexión a la red eléctrica. La placa se proporciona con cable de alimentación.

• De 5 hilos: a) azul oscuro, b) azul claro, c) marrón, d) rojo, e) verde amarillo. (1.3.1) Preparado para placa de 230 V~ (1.3.2)
• Preparado para placa de 220-240 V~ consulta tabla. (1.3.3)
• Potencia total: Placa 60 cm 6,8 kW, Placa >60 cm 7,8 kW

220-240 V~ Intensidad nominal por fases

Placa de 60 cm 30 A

Placa >60 cm 34 A

• Si el tipo de conexión es distinto a 220-240V~, retira el cable y realiza la conexión según los esquemas (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato é conforme às direcitasves europeas 73/23/CEE e 89/336/CEE

Recomendación: La instalación de la placa debe efectuarla un instalador autorizado, que seguirá las instrucciones y esquemas del fabricante.

Con vitrocerámica son válidos los recipientes de barro, cobre o inoxidable. Los de aluminio no son aconsejables porque pueden formar manchas sobre el vidrio de la placa.

2.1 Selección de la zona de cocción. Dispone de varios focos para colocar los recipientes. Elija el más adecuado en función del tamaño del recipiente. 2.2 Encendido de la placa. Pulse ① durante 3 segundos para encender la placa, se activan los de las distintas zonas de cocción.

Nota: Para poder encender si la función de seguridad para niños está activada, desactívela pulsando durante 3 segundos la tecla (2.13).

2.3 Activación del foco. Active el foco donde coloque el recipiente pulsando sobre la tecla correspondiente (2.3.1, 2.3.2) o pulse + (2.4.2).

Nota: Si tarda más de cinco segundos en seleccionar el foco, la placa se apaga automáticamente, como medida de seguridad.

2.4 Selección de la potencia. Ajústela deslizando el dedo por la barra (2.4.1) o pulsando + o - (2.4.2, 2.4.3).

FOCOS ESPECIALES

2.5 Foco doble, foco triple. Después de seleccionar la potencia, pulse y se encenderá el foco doble (2.5.1, 2.5.3). Si pulsa de nuevo (2.5.2) o (2.5.4) se encenderá el foco triple. Para anular, pulse ( , , , ). 2.6 Foco puente. Este foco puede utilizarlo de forma circular o de forma conjunta, como foco puente. Pulse para activarlo y púlselo de nuevo para desactivarlo.

Recomendación: en los modelos con focos halógenos, la luz es tan intensa que se aconseja no mirar fijamente cuando está en funcionamiento sin el recipiente.

FUNCIONES DE TIEMPO

2.7 Puesta en hora. Al conectar la placa, los dígitos del reloj parpadean y marcan las 12.00 (2.7.1). Ajuste la hora con las teclas +, (2.7.2). Realice la misma operación cada vez que se desconecte o haya un corte de suministro eléctrico.

Para cambiar la hora pulse durante cinco segundos la tecla (2.7.3). La hora empezará a parpadear y oirá un pitido, ajústela con las teclas +, -.

2.8 Selección de tiempo.

Modelos abc: Una vez activado un fuego y seleccionada la potencia, tienes cinco segundos mientras el indicador parpadea para pulsar la tecla (2.8.1). Selecciona el tiempo necesario pulsando +, - (2.8.2). Tras cinco segundos, el tiempo queda validado y se visualizará la hora y un punto luminoso bajo el icono del fuego temporizado (2.8.3). Para modificar o ver el tiempo restante, pulsa sobre el icono del fuego temporizado (2.8.4). Para anular la programación, pulsa las teclas + y - simultáneamente (2.8.5).

Consideraciones sobre la temporización: Si el nivel de potencia es 9, el máximo tiempo que se va a temporizar será de 60 min. Si es distinto, el máximo podrá ser 99 min.

Una vez concluido el tiempo, la alarma sonará mientras no pulses ninguna tecla.

FUNCIONES DE PROGRAMACIÓN

2.9 Calentamiento rápido. Alcanza rápidamente la temperatura máxima para pasar de forma automática a la temperatura de mantenimiento.

Modelos abc: Activa un fuego y lleva la barra a la máxima potencia. Pulsa en el display del fuego seleccionado (2.9.1). Tienes cinco segundos para seleccionar el nivel deseado, se recomienda que esté entre los niveles 3 y 6 (2.9.2). Tras cinco segundos, el calentamiento rápido queda validado y se visualizará la potencia de forma alternativa. Alcanzada la temperatura máxima, desaparece y se muestra la potencia de mantenimiento. El fuego seguirá funcionando de forma convencional. Si deseas cancelar el calentamiento rápido, pulsa el icono del fuego programado y selecciona una nueva potencia.

Modelos dfghjklmo: Selecciona un fuego y ponlo a la máxima potencia pulsando + hasta visualizar un 9 y un punto (2.9.3). Regula la potencia pulsando -, se recomiendan los niveles 3 a 6 (2.9.4). Tras cinco segundos, el calentamiento rápido queda validado y se visualizará la potencia seguida de un punto (2.9.5). Alcanzada la temperatura máxima, el punto decimal desaparece y el fuego seguirá funcionando de forma convencional. Para cancelar la función, pulsa la tecla del fuego programado y selecciona una nueva potencia.

2.10 Mandos. Asegúrate de que el fuego que vas a encender corresponde al fuego que quieres utilizar (2.10.1). Gira el mando a la posición deseada y se encenderá el piloto de funcionamiento (2.10.2) que te indica el calor residual cuando el fuego se apaga.

2.13 Función bloqueo. Para evitar manipulaciones por parte de los niños. Mantén pulsada la tecla durante 3 segundos y se activará el bloqueo. Para desbloquearlo, repite la operación.

Recomendaciones:

Evita golpes de los recipientes sobre el cristal. - Los recipientes de aluminio no son aconsejables, pues podrían formar manchas sobre el vidrio, a no ser que tengan fondo con protección de acero inoxidable. - Los fuegos de calor no deben funcionar sin recipientes. - La base del recipiente debe ser plana y estar seca.

• Cuida que los diámetros de los recipientes sean mayores o iguales al fuego que se vaya a utilizar y céntralo sobre el fuego de calor. Procura no mover los recipientes, podría rayarse el vidrio.
• Utiliza el aparato solo para la preparación de alimentos. No utilices la placa como mesa de trabajo. No viertas agua fría directamente en la placa si está caliente.

Atención: O funcionamento como discontinuo das zonas de cocción non é unha avaría. Funcionan en períodos de acendido e apagado máis ou menos longos en función da potencia desexada.

3

Mantemento e limpeza

Non utilices un limpador de vapor. - Limpa a miúdo a superficie da túa placa cando xa estea fría. Non utilices produtos ou esponxas abrasivas. Limpa cun pano húmido e auga xabonosa (3.1.1). - Unha vez ao día, limpa en profundidade con produtos específicos para vitrocerámicas. Recomendámosche VITRO-CLEN para a limpeza e conservación da túa vitrocerámica. - As sucidades fortemente adheridas elimínanse coa rasqueta de vidro (3.1.2). - Se por descido se queima azucre, elementos azucrados ou plástico sobre a placa, elimínaos canto antes cunha rasqueta aínda en quente. De non facelo, poderían quedar manchas permanentes. - Utiliza a coitela da rasqueta en perfecto estado, substitúea no caso de que presente algún deterioro.

Seguridade

• O circuíto da rede que alimenta a placa debe ter un interruptor de corte omnipolar de, polo menos, 3 mm de separación entre contactos.
• A instalación da placa debe efectuala un instalador autorizado que seguirá as instrucións e esquemas dos fabricantes.
• A instalación debe estar dimensionada á potencia máxima indicada na placa de características e á toma de corrente con toma de terra regulamentaria.
• Se o cable está danado, debe ser substituído polo seu servizo posvenda ou persoal cualificado similar co fin de evitar un perigo.
• O aparello está equipado cun limitador de temperatura interior que desconecta o aparello en caso de que a placa se quente excesivamente.
• Despois de cada utilización, desconecta o foco mediante o seu control.
• Se a superficie do vidro se fende ou rompe, desconecta de inmediato o aparato da rede para evitar un posible choque eléctrico. Non utilices a placa ata cambiar o vidro (4.1.1).
• No caso de desbordamento sobre as teclas de mando, a placa apágase e emite un sinal acústico (4.1.2).
• Se mantés pulsado algún sensor demasiado tempo ou hai algún obxecto activando os sensores, a placa apágase e emite un sinal acústico (4.1.3). Non coloques recipientes co fondo quente sobre os sensores, podes queimar ao pulsalos (4.1.3).
• Manter afastados os nenos pequenos, as superficies de quentamento pódense quentar fortemente durante o seu funcionamento. Utiliza o sistema de bloqueo para evitar que poidan xogar cos mandos.
• Este aparato no está destinado a ser utilizado por personas con capacidades reducidas.
• Permanece siempre en las inmediaciones al cocinar platos o alimentos con grasa o aceite. El calor excesivo puede hacer que se inflamen.
• Si la placa está instalada por encima de un cajón, no se deberán guardar objetos inflamables.

Medio ambiente

La placa ha sido diseñada pensando en la conservación del medio ambiente.

Respeta el medio ambiente. Utiliza las potencias adecuadas para cada cocción y selecciona los recipientes de tamaño adecuado a las cantidades de alimento que se vayan a preparar. Cuando el fondo del recipiente y el diámetro de la zona de cocción tienen el mismo tamaño, la transmisión de calor es óptima. Al terminar la cocción, si lo deseas, deja el recipiente en el mismo lugar para utilizar el calor residual acumulado. De esta manera, ahorrarás energía.

Gestión de residuos de aparatos eléctricos y electrónicos.

No elimine los aparatos mezclándolos con residuos domésticos generales.

Entrega tu placa en un centro especial de recogida.

El reciclado de electrodomésticos evita consecuencias negativas para la salud y el medio ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las autoridades locales o con el establecimiento donde adquiriste la placa.
