2V32TAX - Fogão FAGOR - Manual de utilização gratuito

Marca	Fagor
Modelo	2V32TAX
Tipo de produto	Fogão com mesa de cozimento vitrocerâmica
Largura	60 cm (estimativa)
Alimentação elétrica	220-240 V~, 50/60 Hz, potência total 6,8 kW (para 60 cm)
Número de queimadores	4 queimadores (incluindo queimadores duplo, triplo e grande chapa)
Tipo de comandos	Táteis com barra deslizante e teclas + / -
Material da superfície	Vitrocerâmica
Funções principais	Temporizador, desligamento automático, segurança infantil, calor residual, aquecimento rápido, queimadores duplo/triplo/grande chapa
Segurança	Bloqueio dos comandos, corte em caso de superaquecimento, detecção de transbordamento, desligamento automático após 5 segundos sem seleção
Manutenção e limpeza	Limpar com pano úmido e água com sabão, usar uma espátula para sujeiras queimadas, produtos especiais para vitrocerâmica (recomendado VITROCLEN)
Instalação	Embutimento em um móvel, fixação com clipes, junta de espuma de vedação, conexão elétrica por instalador credenciado
Conexão elétrica	Cabo de 5 fios (azul escuro, azul claro, marrom, vermelho, verde-amarelo), possibilidade de várias configurações (230V~, 220-240V~, 380-415V 3N~, etc.)
Peso	Aproximadamente 12 kg (estimativa)
Dimensões (L x P x A)	Aproximadamente 60 x 52 x 5 cm (estimativa)
Reparabilidade	Recorrer ao Serviço Pós-Venda para substituição da vitrocerâmica ou do cabo de alimentação
Instruções ambientais	Reciclagem em ponto de coleta, uso otimizado de energia (tampas, calor residual)

Perguntas frequentes - 2V32TAX FAGOR

Como ligar a mesa de cozimento?

Pressione a tecla ① por 3 segundos. Os indicadores das zonas de cozimento acendem. Se a segurança infantil estiver ativada, desative-a primeiro pressionando por 3 segundos a tecla de bloqueio.

Como usar o bloqueio dos comandos?

Pressione a tecla de bloqueio por 3 segundos para ativar ou desativar a função. Isso impede que as crianças manipulem a mesa.

Como ajustar o temporizador para um queimador?

Após selecionar a potência do queimador, pressione a tecla do relógio (ou a tecla do queimador conforme modelo). Ajuste o tempo com + e -. Confirme aguardando 5 segundos ou pressionando novamente. O tempo máximo é de 99 minutos.

O que fazer em caso de fissura da vitrocerâmica?

Desligue imediatamente o aparelho para evitar risco de choque elétrico. Não use a placa e contate o Serviço Pós-Venda para substituição.

Como limpar a placa vitrocerâmica?

Limpe frequentemente com pano úmido e água com sabão. Para sujeiras queimadas, use uma espátula especial. Uma vez por semana, use um produto específico como VITROCLEN. Nunca use limpador a vapor.

Quais tipos de recipientes são recomendados?

Use recipientes de cerâmica, cobre ou aço inoxidável. Evite alumínio não protegido, pois pode manchar a vitrocerâmica. O fundo deve ser plano, seco e diâmetro igual ou superior ao do queimador.

Como ativar o aquecimento rápido?

Selecione a potência máxima (9) no queimador, depois pressione a tecla de aquecimento rápido (ou ajuste para - conforme modelo). Escolha em seguida uma potência de manutenção entre 3 e 6. O queimador aquece rapidamente e depois passa automaticamente para manutenção.

Como desligar um queimador?

Pressione a tecla do queimador correspondente, depois reduza a potência para 0 com a barra deslizante ou as teclas +/‑. Você também pode desligar toda a mesa pressionando longamente a tecla liga/desliga.

O que significa a exibição 'H' em um queimador?

É a indicação de calor residual. O queimador ainda está quente após o uso. Não toque na área e aguarde até o indicador desaparecer.

Como instalar a mesa de cozimento corretamente?

A instalação deve ser realizada por um instalador credenciado. Respeite as dimensões do móvel, use a junta de espuma, fixe com os clipes fornecidos. A conexão elétrica deve seguir os esquemas de acordo com a tensão disponível (220-240V~, 380-415V, etc.).

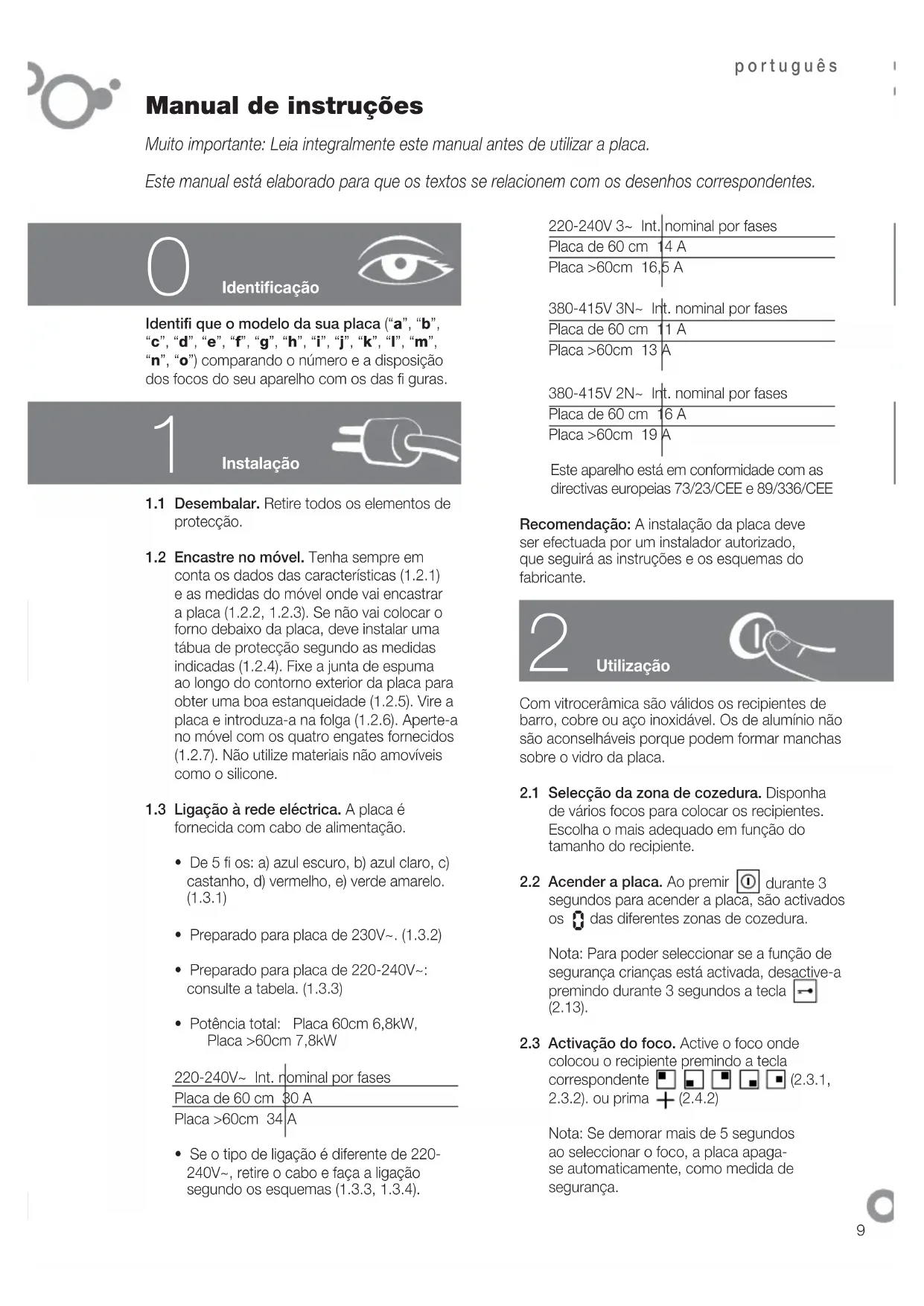

MANUAL DE UTILIZADOR 2V32TAX FAGOR

Manual de instruções

Muito importante: Leia integralmente este manual antes de utilizar a placa.

Este manual está elaborado para que os textos se relacionem com os desenhos correspondentes.

Identificação

Identifique o modelo da sua placa (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o") comparando o número e a disposição dos focos do seu aparelho com os das figuras.

1 Instalação

1.1 Desembalar. Retire todos os elementos de proteção. 1.2 Encastre no móvel. Tenha sempre em conta os dados das características (1.2.1) e as medidas do móvel onde vai encastrar a placa (1.2.2, 1.2.3). Se não vai colocar o forno debaixo da placa, deve instalar uma tábua de proteção segundo as medidas indicadas (1.2.4). Fixe a junta de espuma ao longo do contorno exterior da placa para obter uma boa estanqueidade (1.2.5). Vire a placa e introduza-a na folga (1.2.6). Aperte-a no móvel com os quatro engates fornecidos (1.2.7). Não utilize materiais não amovíveis como o silicone. 1.3 Ligação à rede elétrica. A placa é fornecida com cabo de alimentação.

• De 5 fios: a) azul escuro, b) azul claro, c) castanho, d) vermelho, e) verde amarelo. (1.3.1) Preparado para placa de 230V. (1.3.2)
• Preparado para placa de 220-240V~ consulte a tabela. (1.3.3)
• Potência total: Placa 60cm 6,8kW, Placa >60cm 7,8kW

• Se o tipo de ligação é diferente de 220-240V~, retire o cabo e faça a ligação segundo os esquemas (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparecido está em conformidade com as directivas europeias 73/23/CEE e 89/336/CEE

Recomendação: A instalação da placa deve ser efectuada por um instalador autorizado, que seguirá as instruções e os esquemas do fabricante.

Utilização

Com vitrocerâmica são válidos os recipientes de barro, cobre ou aço inoxidável. Os de alumínio não são aconselháveis porque podem formar manchas sobre o vidro da placa.

2.1 Selecção da zona de cozedura. Disponha de vários focos para colocar os recipientes. Escolha o mais adequado em função do tamanho do recipiente. 2.2 Acender a placa. Ao premir durante 3 segundos para acender a placa, são activados os das diferentes zonas de cozedura.

Nota: Para poder selecionar se a função de segurança para crianças está ativada, desative-a premindo durante 3 segundos a tecla (2.13).

2.3 Ativação do foco. Ative o foco onde colocou o recipiente premindo a tecla correspondente (2.3.1, 2.3.2) ou prima + (2.4.2).

Nota: Se demorar mais de 5 segundos ao selecionar o foco, a placa apaga-se automaticamente, como medida de segurança.

2.4 Seleção da potência. Ajuste-a deslizando o dedo pela barra (2.4.1) ou premindo + ou - (2.4.2, 2.4.3).

FOCOS ESPECIAIS

2.5 Foco duplo, foco triplo. Depois de ter selecionado a potência, prima para acionar o foco duplo (2.5.1, 2.5.3). Se premir de novo (2.5.2) ou (2.5.4) aciona o foco triplo. Para anular prima ( , , , ).

2.6 Foco fonte. Pode utilizar este foco circular ou conjuntamente, como foco fonte. Prima para o ativar e prima-o de novo para o desativar.

Recomendação: Nos modelos com focos a halogéneo, a luz é tão intensa que se aconselha a não olhar fixamente quando estiver em funcionamento sem o recipiente.

FUNÇÕES DO TEMPO

2.7 Introduzir a hora. Ao ligar a placa, os dígitos do relógio piscam e marcam as 12.00 (2.7.1). Ajuste a hora com as teclas + , (2.7.2). Faça a mesma operação de cada vez que se desligue ou haja um corte de energia elétrica.

Para alterar a hora prima durante 5 segundos a tecla (2.7.3). A hora começará a piscar e ouvirá um sinal sonoro, ajuste-a com as teclas +, -.

2.8 Seleção do tempo.

Modelos abc: Uma vez ativado um foco e selecionada a potência, tem 5 segundos a piscar para premir a tecla L. Seleciona o tempo necessário premindo + (2.8.2). Após cinco segundos o tempo é validado e serão visualizados a hora e um ponto luminoso abaixo do ícone do foco temporizado (2.8.3). Para modificar ou ver o tempo restante, prima o ícone do foco temporizado (2.8.4). Para anular a programação prima as teclas + , - simultaneamente (2.8.5).

Modelos dfghkmo: Uma vez ativado um foco e selecionada a potência, prima a tecla + no relógio. Aparece 0 e um em cada foco (2.8.6). Prima + do foco a temporizar e piscará (2.8.7). Seleciona o tempo com + , no relógio (2.8.8).

Após 5 segundos o tempo é validado e serão visualizados alternadamente a potência e no foco temporizado. Passado esse tempo será emitido um sinal sonoro e piscará. Para anular a temporização prima - no ícone até visualizar .

Nota: O temporizador apagar-se-á automaticamente se demorar mais de 10 segundos ao selecionar o tempo.

Modelo e: Uma vez ativado um foco e selecionada a potência, prima de novo a tecla de seleção do foco a temporizar, aparece um ponto (2.8.11). Selecione o tempo com + e - (2.8.12) e valide premindo de novo a tecla do foco temporizado (2.8.13). A potência será visualizada com um ponto que indica que o foco está temporizado. Um sinal sonoro e uma indicação avisam que o tempo foi concluído (2.8.14). Prima uma tecla qualquer e o sinal sonoro desaparecerá.

Nota: O temporizador apagar-se-á automaticamente se demorar mais de 10 segundos ao selecionar o tempo.

Considerações sobre a temporização: Se o nível de potência é 9, o tempo máximo a temporizar será de 60 min. Se é inferior ao máximo, poderá ser 99 min.

Uma vez concluído o tempo, o alarme soará enquanto não premir nenhuma tecla.

FUNÇÕES DE PROGRAMAÇÃO

2.9 Aquecimento rápido. Alcance rapidamente a temperatura T máxima para passar automaticamente para a temperatura de manutenção.

Modelos abc: Ative um foco e coloque a barra na potência T máxima. Prima I e aparece um R no visor do foco selecionado (2.9.1). Tem 5 segundos para selecionar o nível desejado, recomenda-se que esteja entre os níveis 3 e 6 (2.9.2). Após cinco segundos, o aquecimento rápido é validado e serão visualizados R e a potência alternadamente. Alcançada a temperatura T máxima, desaparece R restando a potência de manutenção. O foco continua a funcionar convencionalmente. Se deseja cancelar o aquecimento rápido, prima o ícone do foco programado e selecione uma nova potência.

Modelos dfghjklmo: Selecione um foco e coloque-o na potência máxima premindo + até visualizar um 9 e um ponto 9. (2.9.3). Regule a potência premindo - recomendam-se os níveis 3 a 6 (2.9.4). Após 5 segundos, o aquecimento rápido é validado e será visualizada a potência seguida de um ponto (2.9.5). Alcançada a temperatura T máxima, o ponto decimal desaparece e o foco continua a funcionar convencionalmente. Para cancelar a função, prima a tecla do foco programado e selecione uma nova potência.

2.10 Vidro com botões. Assegure-se de que o foco que vai acender corresponde ao foco que quer utilizar (2.10.1). Rode o botão para a posição desejada e acender-se-á a luz piloto de funcionamento (2.10.2) que também assinala o calor residual quando o foco se apaga.

Nos modelos com foco duplo ou foco fonte, rodando o botão para a esquerda é regulada uma parte do foco e rodando o botão para a direita é regulado o foco inteiro (2.10.3).

2.11 Apagar o fogo. Selecione a potência do foco que deseja apagar.

2.12 Calor residual. Depois de utilizar a placa, os focos mantêm-se quentes durante um tempo que varia em função da potência selecionada e é visualizado um H ou um ponto nos focos não quentes. Não toque nesses focos, corre o risco de se queimar.

Atenção: Se se produzir um corte de corrente elétrica, ao ser restabelecida de novo, a indicação H não será visualizada estando ainda quente a zona de cozedura. Tenha em conta esta circunstância.

2.13 Função bloqueio. Para evitar o manuseamento por parte das crianças. Mantenha premida durante 3 segundos a tecla → e ativar o bloqueio. Para o desbloquear repita a operação.

Recomendações:

Evite golpes dos recipientes sobre o cristal. - Os recipientes de alumínio não são aconselháveis, pois poderiam formar manchas sobre o vidro, a não ser que tenham um fundo com proteção em aço inoxidável.

• Os focos de calor não devem funcionar sem recipiente.
• A base do recipiente tem de ser plana e estar seca.
• Certifique-se de que os diâmetros dos recipientes sejam maiores ou iguais ao foco a utilizar e centre-o sobre o foco de calor.
• Tente não mover os recipientes, poderia quebrar o vidro.
• Utilize o aparelho só para a preparação de alimentos. Não utilize a placa como mesa de trabalho.
• Não despeje água fria diretamente na vez quando estiver quente.

Atenção: O funcionamento descontínuo das zonas de cozedura não é uma avaria. Funcionam nos períodos de ligar e desligar mais ou menos longos em função da potência desejada.

3

Manutenção e limpeza

• Não utilize um vaporizador para limpar.
• Limpe a fundo a superfície da sua placa quando tiver arrefecido. Não utilize produtos ou esfregões abrasivos. Limpe com um pano humedecido e água com sabão (3.1.1).
• Uma vez por semana, limpe a fundo com produtos especializados para vitrocerâmica. Recomendamos o VITRO-CLEN para a limpeza e a manutenção da sua placa em vitrocerâmica.
• A sujidade fortemente agarrada é eliminada com o raspador de vidro (3.1.2).
• Se por descuido queimar açúcar, elementos açucarados ou plástico sobre a placa, elimine-os o quanto antes com um raspador ainda quente. Se não o fizer, pode deixar manchas permanentes.
• Utilize a lâmina do raspador em bom estado, substitua-a no caso de aparecer uma deterioração.

Segurança

• O circuito da rede que alimenta a placa deve ter um interruptor de corte omnipolar de, pelo menos, 3 mm de distância entre os contactos.
• A instalação da placa deve ser efectuada por um instalador autorizado que seguirá as instruções e os esquemas dos fabricantes.
• A instalação deve estar regulada para a potência máxima indicada na placa de características e a tomada de corrente com a tomada de terra regularizadas.
• Se o cabo estiver danificado, deve ser substituído pelo seu serviço de pós-venda ou pessoal igualmente qualificado com o fim de evitar um acidente.
• O fogão está equipado com um limitador de temperatura inferior que desliga o fogão no caso de aquecimento excessivo da placa.
• Após cada utilização, desligue o fogão através do seu controlo.
• Se a superfície do vidro se quebrar ou partir, desligue de imediato o aparelho da rede eléctrica para evitar um possível choque eléctrico. Não utilize a placa até substituir o vidro (4.1.1).
• No caso de transbordarem líquidos sobre as teclas de funções, a placa é interrompida e emite um sinal sonoro (4.1.2).
• Se mantiver premido algum sensor durante muito tempo ou houver algum objecto que esteja a activar os sensores, a placa é interrompida e emite um sinal sonoro (4.1.3).
• Não coloque recipientes com óleo quente sobre os sensores, pode queimar-se ao premi-los (4.1.3).
• Mantenha afastadas as crianças. As superfícies de aquecimento podem aquecer excessivamente durante o seu funcionamento. Utilize o sistema de bloqueio para evitar que possam brincar com os botões.
• Este aparelho não se destina a ser utilizado por pessoas com capacidades reduzidas.
• Permaneça sempre por perto ao cozinhar pratos ou alimentos com gordura ou óleo. O calor excessivo pode fazer com que se inflamem.
• Se a placa está instalada em cima de um balcão, não deverão ser guardados objetos inflamáveis.

Meio ambiente

A placa foi elaborada a pensar na conservação do meio ambiente.

Respeito pelo meio ambiente. Use as potências adequadas para cada cozedura e selecione os recipientes de tamanho adequado para as quantidades dos alimentos que vão ser preparados. Quando o fundo do recipiente e o diâmetro da zona de cozedura têm o mesmo tamanho, a transmissão de calor é ótima.

Ao terminar a cozedura, se o desejar, deixe o recipiente no mesmo lugar para usar o calor residual acumulado. Deste modo poupará energia.

Utilize uma tampa sempre que possa para reduzir a perda de calor por evaporação.

Gestão de resíduos de aparelhos elétricos e eletrónicos.

Não elimine os aparelhos misturando-os com resíduos domésticos gerais.

Deposite a sua placa num centro especial de recolha.

A reciclagem de eletrodomésticos evita consequências negativas para a saúde e o meio ambiente e permite poupar energia e recursos.

Para mais informações, contacte as autoridades locais ou o estabelecimento onde adquiriu a placa.
