N9500GT512DZF - видеокарта ECS - Бесплатное руководство пользователя

Тип продукта	Видеокарта VGA
Бренд	ECS
Модель	N9500GT512DZF
Графический процессор	NVIDIA GeForce 9500 GT
Видеопамять	512 МБ
Интерфейс	PCI Express или AGP (в зависимости от версии)
Видеовыходы	DVI, VGA, S-Video
Максимальное разрешение	До 2560 x 1600 (через DVI)
DirectX	DirectX 10
SLI	Совместимость с NVIDIA SLI (Windows 2000/XP)
Минимальные системные требования	Процессор 800 МГц, 128 МБ ОЗУ, 100 МБ на жестком диске, привод CD/DVD
Поддерживаемые операционные системы	Windows 2000/XP/2003/Vista
Требования к питанию	Может потребоваться дополнительный разъем питания
Комплектация	Видеокарта, CD с драйверами, краткое руководство по установке, кабель-адаптер
Охлаждение	Радиатор и вентилятор
Контроль температуры	Встроенная функция с сигналом перегрева
Обслуживание и очистка	Отключите питание, снимите статическое электричество, протрите сухой тканью
Ремонтопригодность	Детали не подлежат ремонту пользователем; обратитесь в службу поддержки

Часто задаваемые вопросы - N9500GT512DZF ECS

Как установить драйвер видеокарты N9500GT512DZF ?

Вставьте компакт-диск с драйверами в привод. Программа ECS VGA INSTALLER запустится автоматически. Выберите опцию Установить драйвер видеокарты и следуйте инструкциям. Если автоматическая установка не запускается, запустите Install CD.exe в подменю. Перезагрузите компьютер после установки.

Какие операционные системы совместимы с N9500GT512DZF ?

Карта совместима с Windows 2000/XP/2003/Vista. Более поздние версии, такие как Windows 7/8/10, официально не поддерживаются, но могут работать с универсальными драйверами.

Как настроить разрешение экрана и частоту обновления ?

Щелкните правой кнопкой мыши на рабочем столе, выберите Свойства экрана, затем вкладку Параметры. Отрегулируйте разрешение с помощью ползунка. Для частоты нажмите Дополнительно, перейдите на вкладку Монитор и выберите частоту в раскрывающемся меню. Используйте рекомендуемые настройки, чтобы избежать проблем.

Можно ли подключить два монитора к карте ?

Да, благодаря функции nView. Вы можете использовать режимы: Один монитор, Дублирование, Горизонтальное расширение, Вертикальное расширение или Одновременный вывод. Подключите оба монитора к выходам DVI, VGA или S-Video, затем настройте через панель управления NVIDIA.

Как обновить драйвер видеокарты ?

Загрузите последний драйвер с сайта www.ecs.com.tw. Вы можете либо напрямую запустить загруженный файл (Способ 1), либо обновить вручную через Диспетчер устройств (Способ 2). В Диспетчере найдите карту в разделе Видеоадаптеры, щелкните правой кнопкой мыши, выберите Обновить драйвер и укажите путь к загруженному файлу.

Что делать, если карта перегревается ?

Карта оснащена функцией контроля температуры и сигнализацией. Убедитесь, что вентилятор работает и вентиляционные отверстия не заблокированы. Если температура остается высокой, снизьте графическую нагрузку или улучшите охлаждение корпуса. Обратитесь к разделу Параметры температуры панели управления NVIDIA.

Как удалить старые драйверы перед установкой новых ?

Зайдите в Панель управления, выберите Установка/удаление программ. Найдите драйвер NVIDIA или ECS и нажмите Удалить. Перезагрузите компьютер перед установкой нового драйвера. Этот шаг важен для предотвращения конфликтов.

Требует ли карта дополнительного питания ?

Некоторые модели N9500GT512DZF имеют дополнительный разъем питания (обычно 6-контактный). Если ваша карта оснащена им, подключите кабель питания от блока питания ПК. Без этого карта может работать некорректно. Проверьте комплектацию и маркировку на карте.

Можно ли использовать две карты в режиме SLI ?

Да, эта карта поддерживает технологию NVIDIA SLI (Scalable Link Interface) под Windows 2000/XP. Вам понадобятся две одинаковые карты, мостик SLI и материнская плата с поддержкой SLI. Подробнее см. в руководстве к материнской плате.

Где найти драйверы и обновления для N9500GT512DZF ?

Драйверы доступны на официальном сайте ECS: www.ecs.com.tw. Найдите модель N9500GT512DZF в разделе Загрузки или Поддержка. Вы также можете использовать стандартные драйверы NVIDIA (ForceWare), совместимые с серией GeForce 9.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N9500GT512DZF ECS

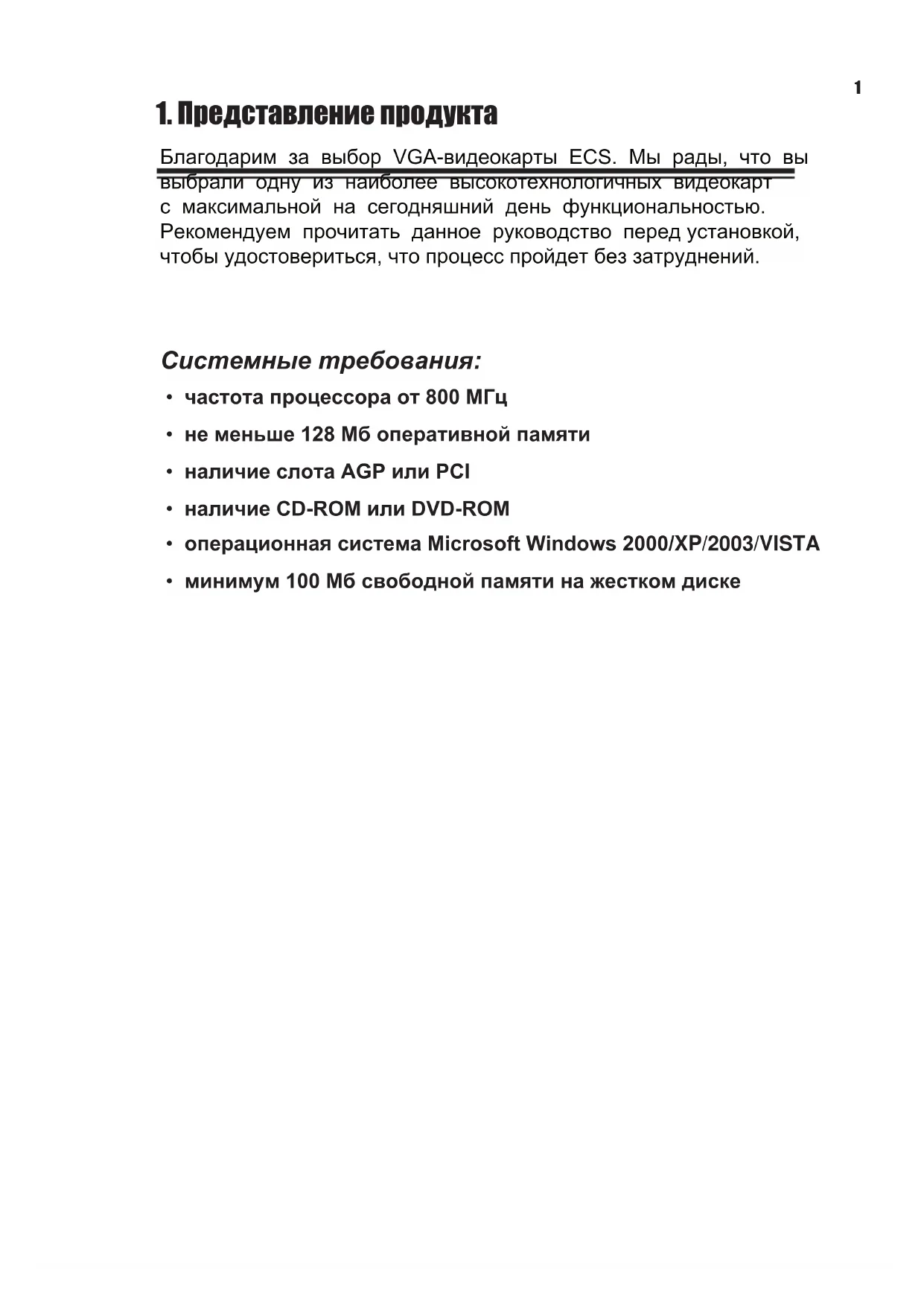

1. Представление продукта

Благодарим за выбор VGA-видеокарты ECS. Мы рады, что вы выбрали одну из наиболее высокотехнологичных видеокарт с максимальной на сегодняшний день функциональностью. Рекомендуем прочитать данное руководство перед установкой, чтобы удостовериться, что процесс пройдет без затруднений.

Системные требования:

• частота процессора от 800 МГц
- не меньше 128 Мб оперативной памяти
• наличие слота AGP или PCI
- наличие CD-ROM или DVD-ROM
- операционная система Microsoft Windows 2000/XP/2003/VISTA
• минимум 100 Мб свободной памяти на жестком диске

2. Установка видеокарты

2.1. Содержимое упаковки

1. VGA-видеокарта с графическим процессором NVIDIA
2. Компакт диск с драйверами и программами
3. Руководство по установке
4. Кабель-переходник

Названия моделей и иллюстрации в данном руководстве приведены для справки, и могут немного отличаться от названия и вида приобретенной вами модели.

2.2. Установка оборудования

1. Выключите компьютер и отсоедините шнур питания.
2. Снимите крышку корпуса. Если в компьютере установлено аналогичное устройство, извлеките его. (Чтобы избежать повреждений от статического электричества, перед установкой снимите электростатический заряд).
3. Выньте видеокарту из антистатического пакета, и осторожно установите на материнскую плату (некоторые платы имеют автономное питание, в этом случае убедитесь, что оно подключено, иначе карта не будет работать правильно)
4. Установите крышку корпуса, подключите кабель монитора к видеовыходу видеокарты.
5. Включите компьютер.

1. Все операции следует проводить при выключенном компьютере, иначе можно повредить компоненты видеокарты.

2. Установка в неправильный слот может повредить компьютер. Убедитесь, что вы вставляете видеокарту в правильный слот: PCI и AGP слоты отличаются друг от друга (см. рисунок).

1. На материнской плате могут присутствовать два PCI-слота. Узнайте из руководства по видеокарте, какой из слотов нужно использовать в системах с одной видеокартой.

3. Установка программного обеспечения

Вставьте диск с драйвером и программным обеспечением в CD-ROM. Далее дождитесь автоматического запуска программы ECS VGA INSTALLER (если этого не произошло, запустите файл CD.exe с диска).

3.1. Установка драйверов для работы с материнской платой

Если вы используете чипсет, произведенный не Intel, сначала необходимо установить драйвера для работы с материнской платой.

War 1:

Выберите в главном меню пункт .

В открывшемся окне выберите тот чипсет, который соответствует вашей материнской плате, и установите драйвер.

DirectX позволяет улучшить работу, стабильность и безопасность вашей видеокарты. Если у вас установлена операционная система Windows XP с SP2 или выше, то следующие шаги можно пропустить.

War 1:

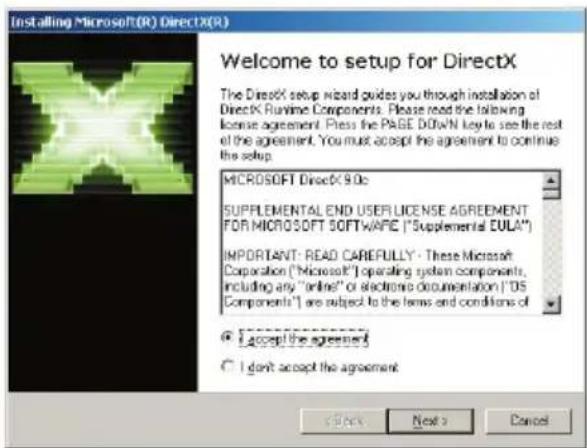

Выберите в главном меню пункт < DirectX> .

Установите DirectX, следуя инструкциям, которые будут появляться на экране.

После окончания установки перезагрузите компьютер.

3.3 Установка драйвера видеокарты

3.3.1. Удаление старых драйверов

Если вы уже устанавливали драйвера для видеокарты, то перед новой установкой их следует удалить.

War 1:

Выберите пункт Add/Remove Programs в Control Panel.

War 2:

Выберите пункт и удалите имеющиеся драйвера.

3.3.2. Установка новых драйверов

Вы можете установить новые драйвера, используя любой из двух нижеописанных способов.

Способ 1: Автоматическая установка из программы ECS VGA INSTALLER.

War 1:

Выберите в главном меню пункт .

Автоматически запустится программа установки.

nVIDIA®

War 3:

Установите драйвер, следуя инструкциям на экране.

По окончании установки нажмите кнопку Finish и перезагрузите компьютер .

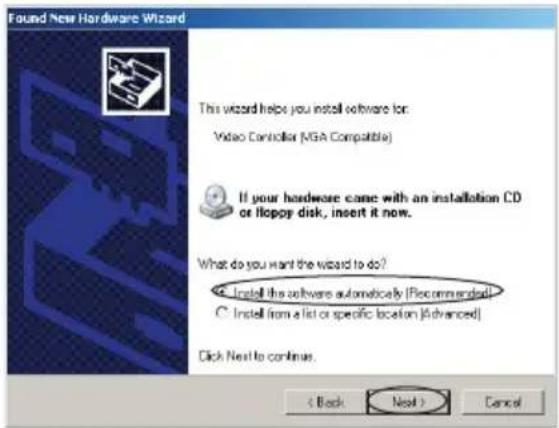

Способ 2: Система может автоматически распознать новое устройство

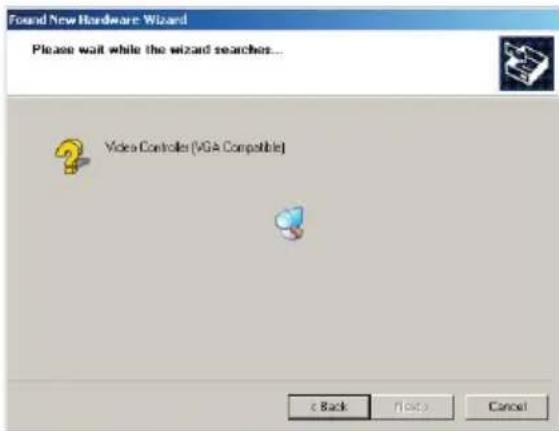

Включите компьютер после завершения установки. Сразу же появится окно отображения новых устройств. Вставьте установочный диск, прилагаемый к видеокарте, в CD-ROM. Для установки драйверов вы можете либо нажать кнопку и воспользоваться инструкциями способа 1, либо выполнить следующие операции.

War 1:

В диалоговом окне выберите .Выберите тип видеокарты и нажмите кнопку .

Система автоматически начнем поиск диска с программным обеспечением и драйверами, затем автоматически произведет установку (Заранее убедитесь, что вы поместили в CD-ROM диск с драйверами).

После окончания установки перезагрузите компьютер

3.3.3. Обновление драйверов видеокарты

Время от времени на сайте ECS (www.ecs.com.tw) появляются обновления для драйверов видеокарт. Для оптимальной работы оборудования нужно, зарегистрировавшись, скачать последние версии программ. Обновить программы вы можете следующими двумя способами.

Способ 1: Скачайте обновления программы и установите непосредственно из файла. Скачайте и автоматически запустите программу обновления драйверов.

Способ 2: Обновление драйверов вручную

War 1:

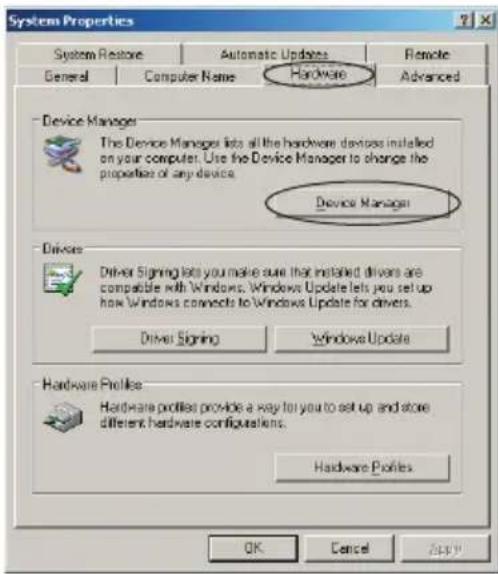

Выберите пункт System в Control Panel. В появившемся окне нажмите кнопку < Device Manager>.

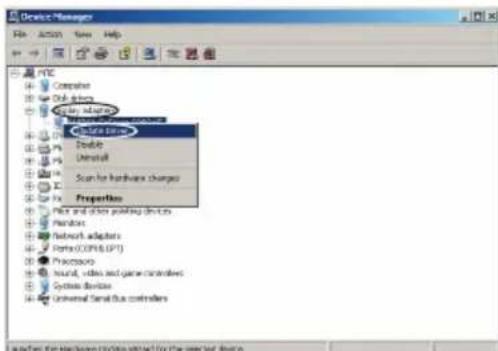

Дважды нажмите на , затем правой кнопкой мыши кликните на устройство, которое необходимо обновить, и выберите .

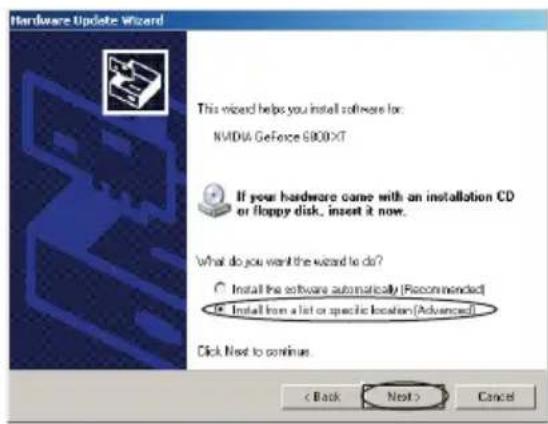

В диалоговом окне выберите опцию . Нажмите кнопку .

Выберите опцию . Нажмите кнопку .

В диалоговом окне нажмите кнопку Установка обновлений завершена.

4. Настройка программного обеспечения

После установки драйверов вы, возможно, захотите изменить настройки дисплея.

В вашей видеокарте могут поддерживаться не все описанные ниже функции. Функциональность видеокарт варьируется в зависимости от графического процессора.

4.1 Установка разрешения экрана и качества ветопередачи

War 1:

Нажмите правой кнопкой мыши в любой точке экрана, не занятой приложениями, и в появившемся контекстном меню выберите пункт .

War 2:

На вкладке Settings вы можете установить разрешение экрана с помощью соответствующего ползунка (движение влево означает уменьшение разрешения, движение вправо – увеличение). С помощью выпадающего списка Colors вы можете выбрать качество цветопередачи. Рекомендуется выбирать наилучший вариант (Рисунок 1).

4.2 Установка частоты обновления экрана

Нажав кнопку Advanced в окне Display Properties, выберите закладку Monitor. Из выпадающего списка Refresh Frequency вы можете выбрать нужную частоту обновления экрана.(Рисунок 2).

4.3 Информация о видеокарте

В пункте представлена информация о версиях ForceWare и BIOS видеокарты, названии чипсета, типе шины, прерывании, ёмкости видеопамяти и так далее.

4.4. Настройка положения экрана

С помощью стрелок установите экран в нужное положение.

nView display позволяет подсоединять к видеокарте два устройства (например, монитор и телевизор). Существует 5 режимов nView: Single-Monitor, Duplication, Horizontal Span, Vertical Span, и Simultaneous Display.

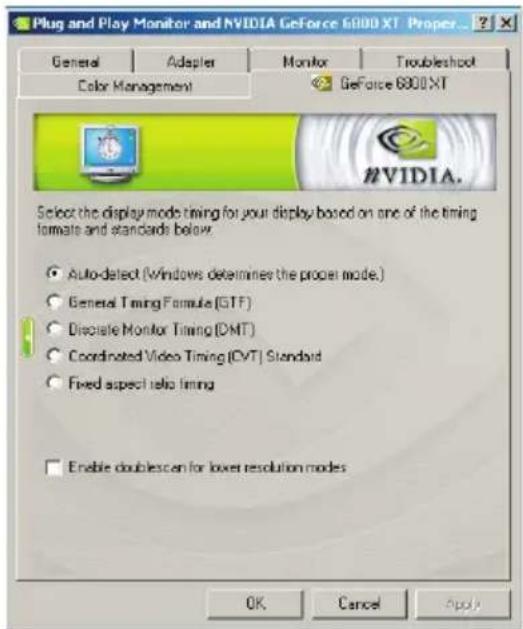

4.6. Режимы синхронизации дисплея

Этот пункт позволяет устанавливать режим синхронизации.

4.7. Настройки качества/быстродействия

Данные настройки позволяют создавать профили для разных типов используемого программного обеспечения. Вместе с драйверами поставляется коллекция профилей для наиболее популярных игр. Любой профиль можно изменить.

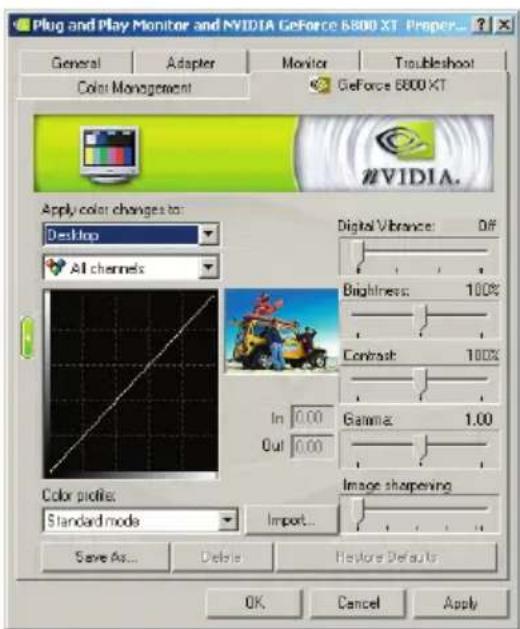

4.8. Коррекция цвета

На данной вкладке вы можете изменять множество параметров, связанных с цветами. Любой профиль можно изменять, сохранять и загружать. Настраивать можно Digital Vibrance, Brightness, Contrast, Gamma and Image Sharpening.

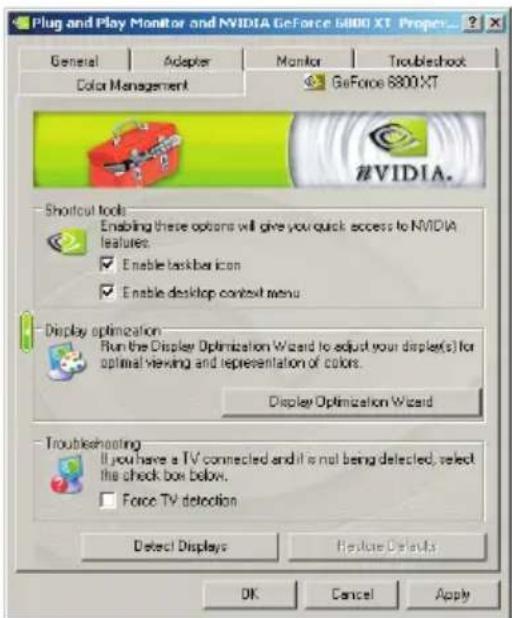

4.9. Настройка наложения изображений

Данная вкладка позволяет настроить то, как выглядит видео при использовании аппаратного наложения.

С помощью инструментов можно определять подключенные телевизоры и возвращаться к установкам по умолчанию.

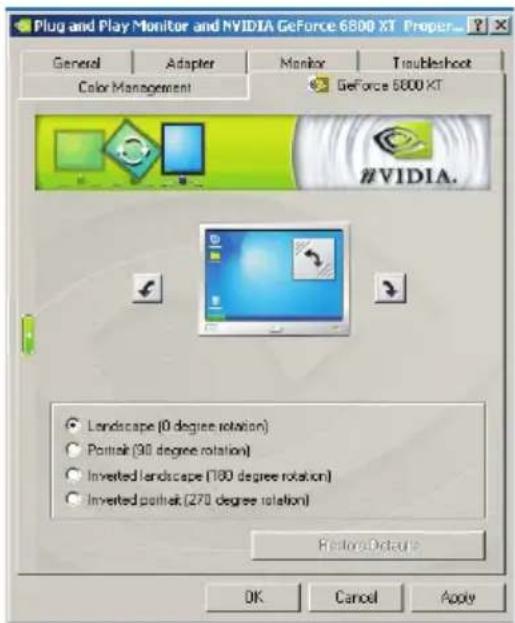

Данная функция позволяет поворачивать область изображения, и полезна для мониторов, которые применяются в вертикальной ориентации. Поменять режим можно с помощью стрелок на клавиатуре.

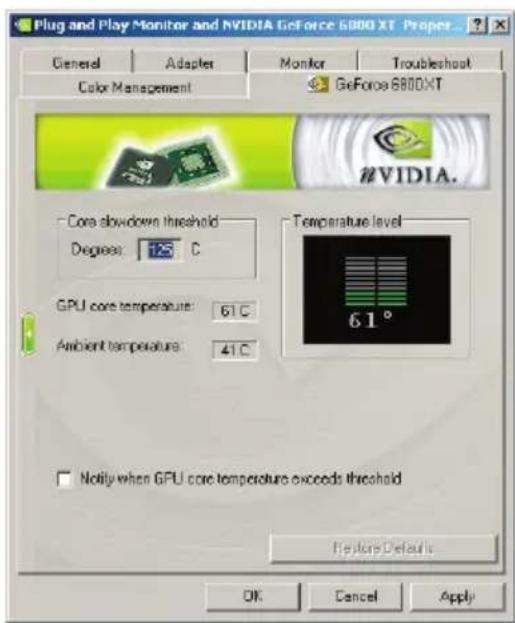

На данной вкладке можно посмотреть температуру видеокарты и настроить порог и сигнал, подаваемый при превышении порога.

4.13. Разрешение и частота обновления

С помощью данной вкладке можно быстро поменять разрешение, качество цветопередачи и частоту обновления монитора.

4.14. Управление десктопом

Функция управления десктопом позволяет легко устанавливать большинство настроек дисплея.

4.15. Редактирование меню экрана

Данная функция позволяет настраивать необходимый инструментарий. Редко используемые пункты меню переносятся в нижний список. Чтобы вернуть их обратно, просто перенесите их в верхний список или нажмите .

4.16. Использование нескольких видеокарт

С помощью технологии SLI можно заметно повысить скорость визуализации.
