NS8400GSC512VSH - видеокарта ECS - Бесплатное руководство пользователя

Тип продукта	Видеокарта
Бренд	ECS
Модель	NS8400GSC512VSH
Графический процессор	NVIDIA GeForce 8400 GS
Видеопамять	512 МБ
Интерфейс	AGP или PCI Express
Максимальное разрешение	2560 x 1600 пикселей
Видеовыходы	VGA, DVI, TV-out
Рекомендуемый блок питания	минимум 300 Вт
Дополнительный разъем питания	Нет (или в зависимости от модели)
Размеры (Д x Ш x В)	17,5 x 10,5 x 2,5 см
Вес	200 г
Поддерживаемые операционные системы	Windows 2000, XP, 2003, Vista
Поддерживаемые технологии	DirectX, nView, SLI (XP/2000), ForceWare, NVRotate
Содержимое упаковки	Видеокарта, компакт-диск с драйверами, краткое руководство, кабельный адаптер
Системные требования	Процессор 800 МГц+, 128 МБ ОЗУ, привод CD/DVD, 100 МБ на жестком диске
Охлаждение	Пассивный или активный вентилятор (в зависимости от модели)
Обслуживание	Очищайте сжатым воздухом, избегайте влажности
Безопасность	Снимите статическое электричество перед обращением
Запасные части	Отдельно не поставляются, обращайтесь в ECS

Часто задаваемые вопросы - NS8400GSC512VSH ECS

Как установить видеокарту ECS NS8400GSC512VSH?

Выключите компьютер, отключите питание, снимите крышку, вставьте карту в слот AGP или PCI Express, подключите дополнительное питание, если оно есть, закройте крышку, подключите монитор и перезагрузитесь.

Какие драйверы нужно установить?

Вставьте прилагаемый компакт-диск, программа ECS VGA Installer запустится автоматически. Сначала установите драйвер чипсета (если необходимо), затем DirectX (кроме Windows XP SP2+), затем драйвер NVIDIA ForceWare. Перезагружайтесь после каждого шага.

Как удалить старые драйверы?

Перейдите в Панель управления > Установка/удаление программ, выберите старый драйвер NVIDIA и удалите его перед установкой нового.

Как настроить разрешение экрана?

Щелкните правой кнопкой мыши на рабочем столе > Свойства > Параметры. Передвиньте ползунок, чтобы выбрать разрешение, и выберите качество цветопередачи (рекомендуется 32 бита).

Можно ли использовать два монитора?

Да, благодаря технологии nView: режимы дублирования, расширения по горизонтали/вертикали или одновременного отображения. Подключите оба монитора и настройте в параметрах NVIDIA.

Что делать, если карта не обнаружена?

Убедитесь, что карта правильно вставлена в нужный слот (AGP или PCI Express). Убедитесь, что блок питания достаточной мощности (минимум 300 Вт). Если есть дополнительный кабель питания, подключите его. Перезагрузите компьютер.

Как обновить драйвер?

Загрузите последний драйвер с сайта ECS (www.ecs.com.tw). Либо запустите загруженный файл напрямую, либо через Диспетчер устройств > обновление драйвера вручную.

Поддерживает ли карта SLI?

Да, технология SLI поддерживается в Windows 2000/XP. Вам понадобятся две одинаковые карты и материнская плата, совместимая с SLI.

Как чистить видеокарту?

Используйте сжатый воздух для удаления пыли с вентилятора и радиаторов. Избегайте любых жидкостей. Обращайтесь с картой осторожно, чтобы избежать статического электричества.

Какие проблемы с перегревом могут возникнуть?

Карта имеет функцию контроля температуры с сигнализацией. Если температура превышает порог, снизьте нагрузку или улучшите вентиляцию корпуса. Убедитесь, что вентилятор работает.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NS8400GSC512VSH ECS

1. Представление продукта

Благодарим за выбор VGA-видеокарты ECS. Мы рады, что вы выбрали одну из наиболее высокотехнологичных видеокарт с максимальной на сегодняшний день функциональностью. Рекомендуем прочитать данное руководство перед установкой, чтобы удостовериться, что процесс пройдет без затруднений.

Системные требования:

• частота процессора от 800 МГц
- не меньше 128 Мб оперативной памяти
• наличие слота AGP или PCI
- наличие CD-ROM или DVD-ROM
- операционная система Microsoft Windows 2000/XP/2003/VISTA
• минимум 100 Мб свободной памяти на жестком диске

2. Установка видеокарты

2.1. Содержимое упаковки

1. VGA-видеокарта с графическим процессором NVIDIA
2. Компакт диск с драйверами и программами
3. Руководство по установке
4. Кабель-переходник

Названия моделей и иллюстрации в данном руководстве приведены для справки, и могут немного отличаться от названия и вида приобретенной вами модели.

2.2. Установка оборудования

1. Выключите компьютер и отсоедините шнур питания.
2. Снимите крышку корпуса. Если в компьютере установлено аналогичное устройство, извлеките его. (Чтобы избежать повреждений от статического электричества, перед установкой снимите электростатический заряд).
3. Выньте видеокарту из антистатического пакета, и осторожно установите на материнскую плату (некоторые платы имеют автономное питание, в этом случае убедитесь, что оно подключено, иначе карта не будет работать правильно)
4. Установите крышку корпуса, подключите кабель монитора к видеовыходу видеокарты.
5. Включите компьютер.

1. Все операции следует проводить при выключенном компьютере, иначе можно повредить компоненты видеокарты.

2. Установка в неправильный слот может повредить компьютер. Убедитесь, что вы вставляете видеокарту в правильный слот: PCI и AGP слоты отличаются друг от друга (см. рисунок).

1. На материнской плате могут присутствовать два PCI-слота. Узнайте из руководства по видеокарте, какой из слотов нужно использовать в системах с одной видеокартой.

3. Установка программного обеспечения

Вставьте диск с драйвером и программным обеспечением в CD-ROM. Далее дождитесь автоматического запуска программы ECS VGA INSTALLER (если этого не произошло, запустите файл CD.exe с диска).

3.1. Установка драйверов для работы с материнской платой

Если вы используете чипсет, произведенный не Intel, сначала необходимо установить драйвера для работы с материнской платой.

War 1:

Выберите в главном меню пункт .

В открывшемся окне выберите тот чипсет, который соответствует вашей материнской плате, и установите драйвер.

DirectX позволяет улучшить работу, стабильность и безопасность вашей видеокарты. Если у вас установлена операционная система Windows XP с SP2 или выше, то следующие шаги можно пропустить.

War 1:

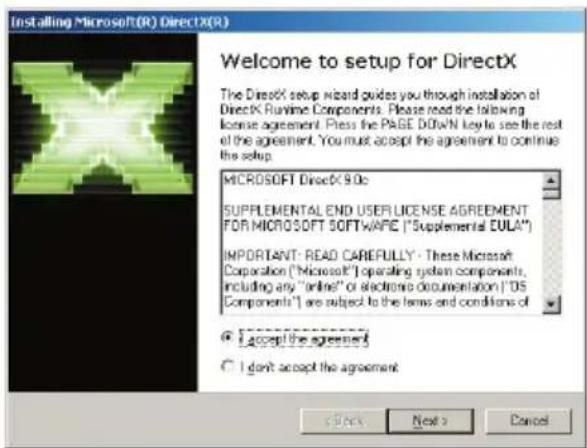

Выберите в главном меню пункт < DirectX> .

Установите DirectX, следуя инструкциям, которые будут появляться на экране.

После окончания установки перезагрузите компьютер.

3.3 Установка драйвера видеокарты

3.3.1. Удаление старых драйверов

Если вы уже устанавливали драйвера для видеокарты, то перед новой установкой их следует удалить.

War 1:

Выберите пункт Add/Remove Programs в Control Panel.

War 2:

Выберите пункт и удалите имеющиеся драйвера.

3.3.2. Установка новых драйверов

Вы можете установить новые драйвера, используя любой из двух нижеописанных способов.

Способ 1: Автоматическая установка из программы ECS VGA INSTALLER.

War 1:

Выберите в главном меню пункт .

Автоматически запустится программа установки.

nVIDIA®

War 3:

Установите драйвер, следуя инструкциям на экране.

По окончании установки нажмите кнопку Finish и перезагрузите компьютер .

Способ 2: Система может автоматически распознать новое устройство

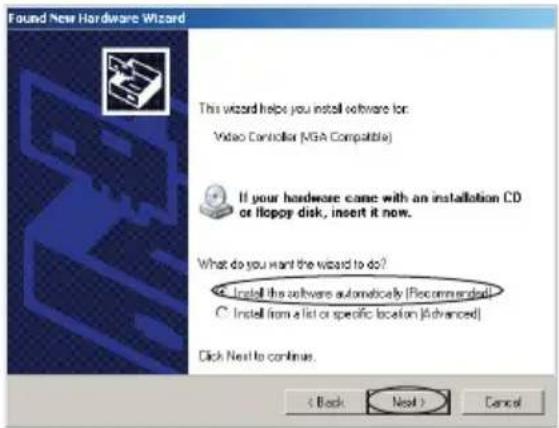

Включите компьютер после завершения установки. Сразу же появится окно отображения новых устройств. Вставьте установочный диск, прилагаемый к видеокарте, в CD-ROM. Для установки драйверов вы можете либо нажать кнопку и воспользоваться инструкциями способа 1, либо выполнить следующие операции.

War 1:

В диалоговом окне выберите .Выберите тип видеокарты и нажмите кнопку .

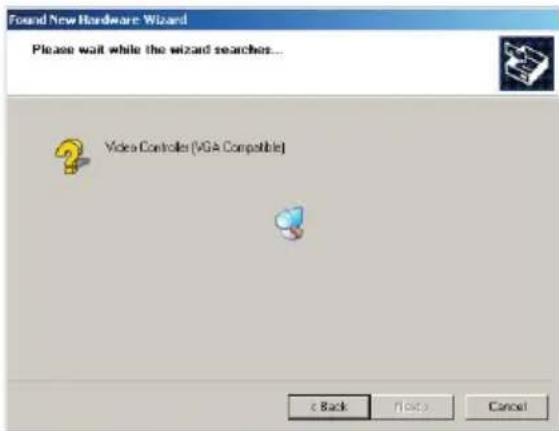

Система автоматически начнем поиск диска с программным обеспечением и драйверами, затем автоматически произведет установку (Заранее убедитесь, что вы поместили в CD-ROM диск с драйверами).

После окончания установки перезагрузите компьютер

3.3.3. Обновление драйверов видеокарты

Время от времени на сайте ECS (www.ecs.com.tw) появляются обновления для драйверов видеокарт. Для оптимальной работы оборудования нужно, зарегистрировавшись, скачать последние версии программ. Обновить программы вы можете следующими двумя способами.

Способ 1: Скачайте обновления программы и установите непосредственно из файла. Скачайте и автоматически запустите программу обновления драйверов.

Способ 2: Обновление драйверов вручную

War 1:

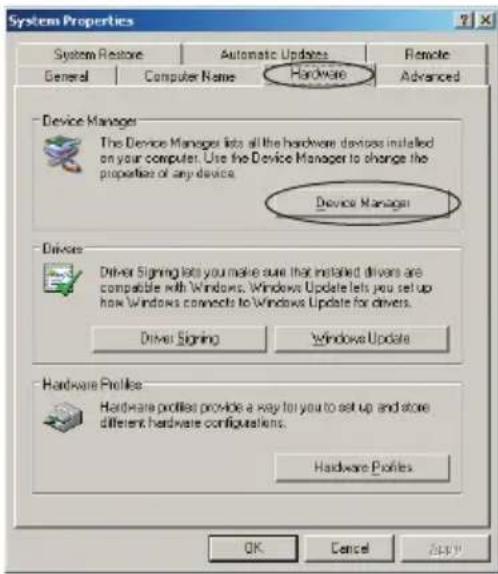

Выберите пункт System в Control Panel. В появившемся окне нажмите кнопку < Device Manager>.

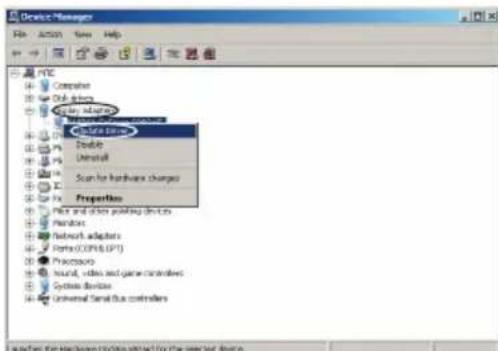

Дважды нажмите на , затем правой кнопкой мыши кликните на устройство, которое необходимо обновить, и выберите .

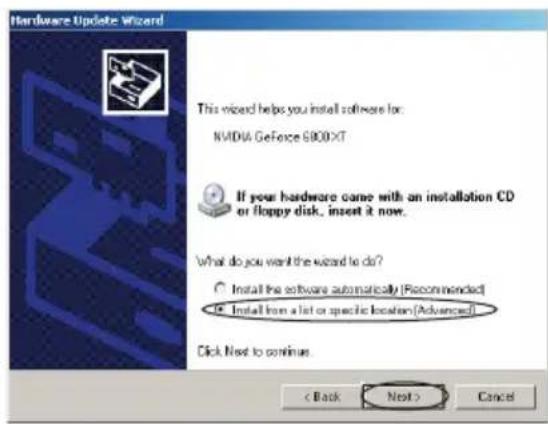

В диалоговом окне выберите опцию . Нажмите кнопку .

Выберите опцию . Нажмите кнопку .

В диалоговом окне нажмите кнопку Установка обновлений завершена.

4. Настройка программного обеспечения

После установки драйверов вы, возможно, захотите изменить настройки дисплея.

В вашей видеокарте могут поддерживаться не все описанные ниже функции. Функциональность видеокарт варьируется в зависимости от графического процессора.

4.1 Установка разрешения экрана и качества ветопередачи

War 1:

Нажмите правой кнопкой мыши в любой точке экрана, не занятой приложениями, и в появившемся контекстном меню выберите пункт .

War 2:

На вкладке Settings вы можете установить разрешение экрана с помощью соответствующего ползунка (движение влево означает уменьшение разрешения, движение вправо – увеличение). С помощью выпадающего списка Colors вы можете выбрать качество цветопередачи. Рекомендуется выбирать наилучший вариант (Рисунок 1).

4.2 Установка частоты обновления экрана

Нажав кнопку Advanced в окне Display Properties, выберите закладку Monitor. Из выпадающего списка Refresh Frequency вы можете выбрать нужную частоту обновления экрана.(Рисунок 2).

4.3 Информация о видеокарте

В пункте представлена информация о версиях ForceWare и BIOS видеокарты, названии чипсета, типе шины, прерывании, ёмкости видеопамяти и так далее.

4.4. Настройка положения экрана

С помощью стрелок установите экран в нужное положение.

4.5. Настройка nView display

nView display позволяет подсоединять к видеокарте два устройства (например, монитор и телевизор). Существует 5 режимов nView: Single-Monitor, Duplication, Horizontal Span, Vertical Span, и Simultaneous Display.

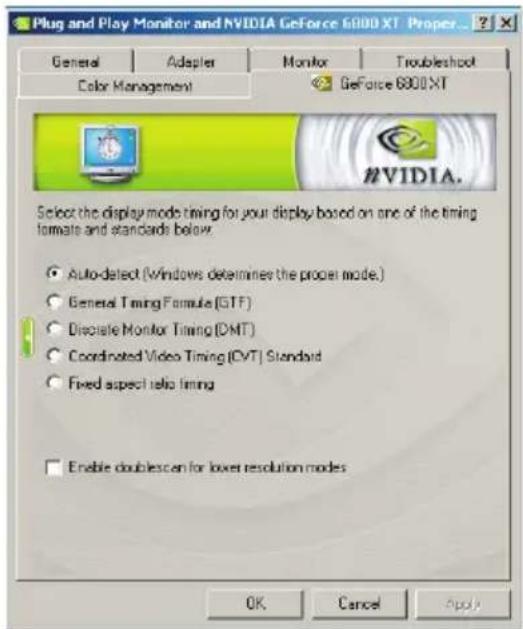

4.6. Режимы синхронизации дисплея

Этот пункт позволяет устанавливать режим синхронизации.

4.7. Настройки качества/быстродействия

Данные настройки позволяют создавать профили для разных типов используемого программного обеспечения. Вместе с драйверами поставляется коллекция профилей для наиболее популярных игр. Любой профиль можно изменить.

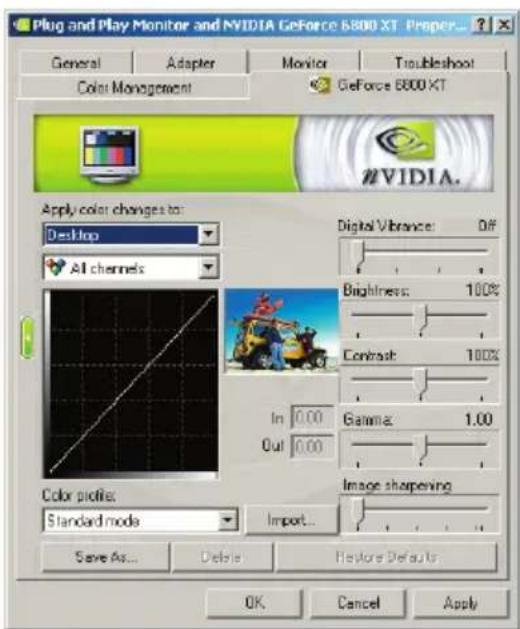

4.8. Коррекция цвета

На данной вкладке вы можете изменять множество параметров, связанных с цветами. Любой профиль можно изменять, сохранять и загружать. Настраивать можно Digital Vibrance, Brightness, Contrast, Gamma and Image Sharpening.

4.9. Настройка наложения изображений

Данная вкладка позволяет настроить то, как выглядит видео при использовании аппаратного наложения.

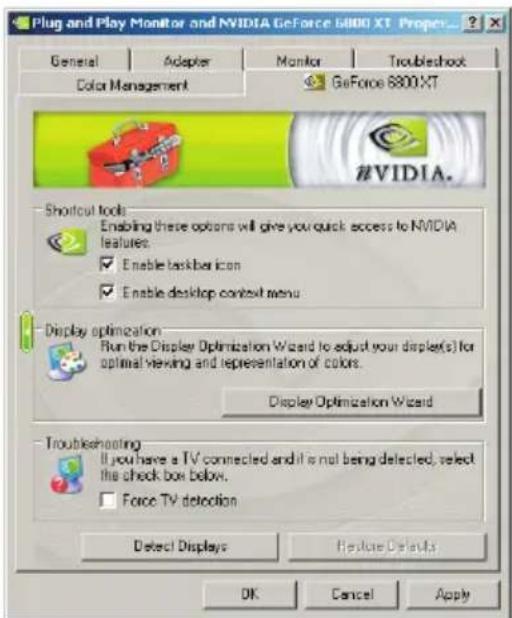

С помощью инструментов можно определять подключенные телевизоры и возвращаться к установкам по умолчанию.

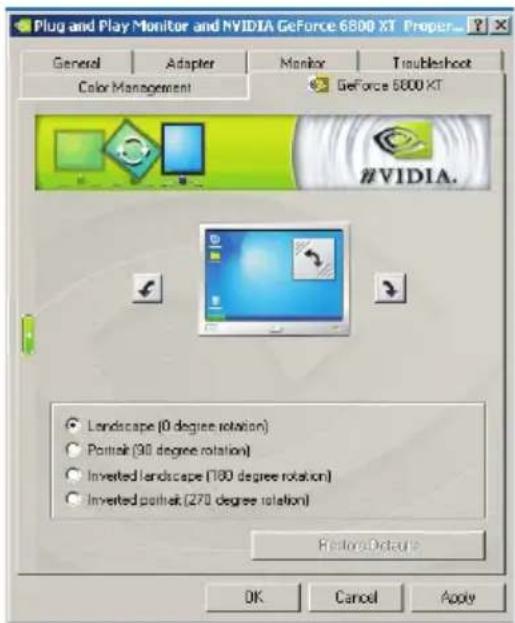

Данная функция позволяет поворачивать область изображения, и полезна для мониторов, которые применяются в вертикальной ориентации. Поменять режим можно с помощью стрелок на клавиатуре.

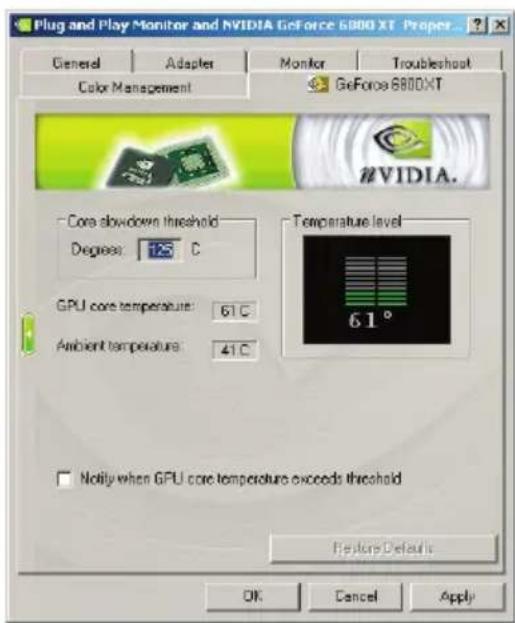

На данной вкладке можно посмотреть температуру видеокарты и настроить порог и сигнал, подаваемый при превышении порога.

4.13. Разрешение и частота обновления

С помощью данной вкладке можно быстро поменять разрешение, качество цветопередачи и частоту обновления монитора.

4.14. Управление десктопом

Функция управления десктопом позволяет легко устанавливать большинство настроек дисплея.

4.15. Редактирование меню экрана

Данная функция позволяет настраивать необходимый инструментарий. Редко используемые пункты меню переносятся в нижний список. Чтобы вернуть их обратно, просто перенесите их в верхний список или нажмите .

4.16. Использование нескольких видеокарт

С помощью технологии SLI можно заметно повысить скорость визуализации.
