РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NS9400GTC512QZH ECS

• частота процессора от 800 МГц

• не меньше 128 Мб оперативной памяти

• наличие слота AGP или PCI

• наличие CD-ROM или DVD-ROM

• операционная система Microsoft Windows 2000/XP/2003/VISTA

• минимум 100 Мб свободной памяти на жестком диске

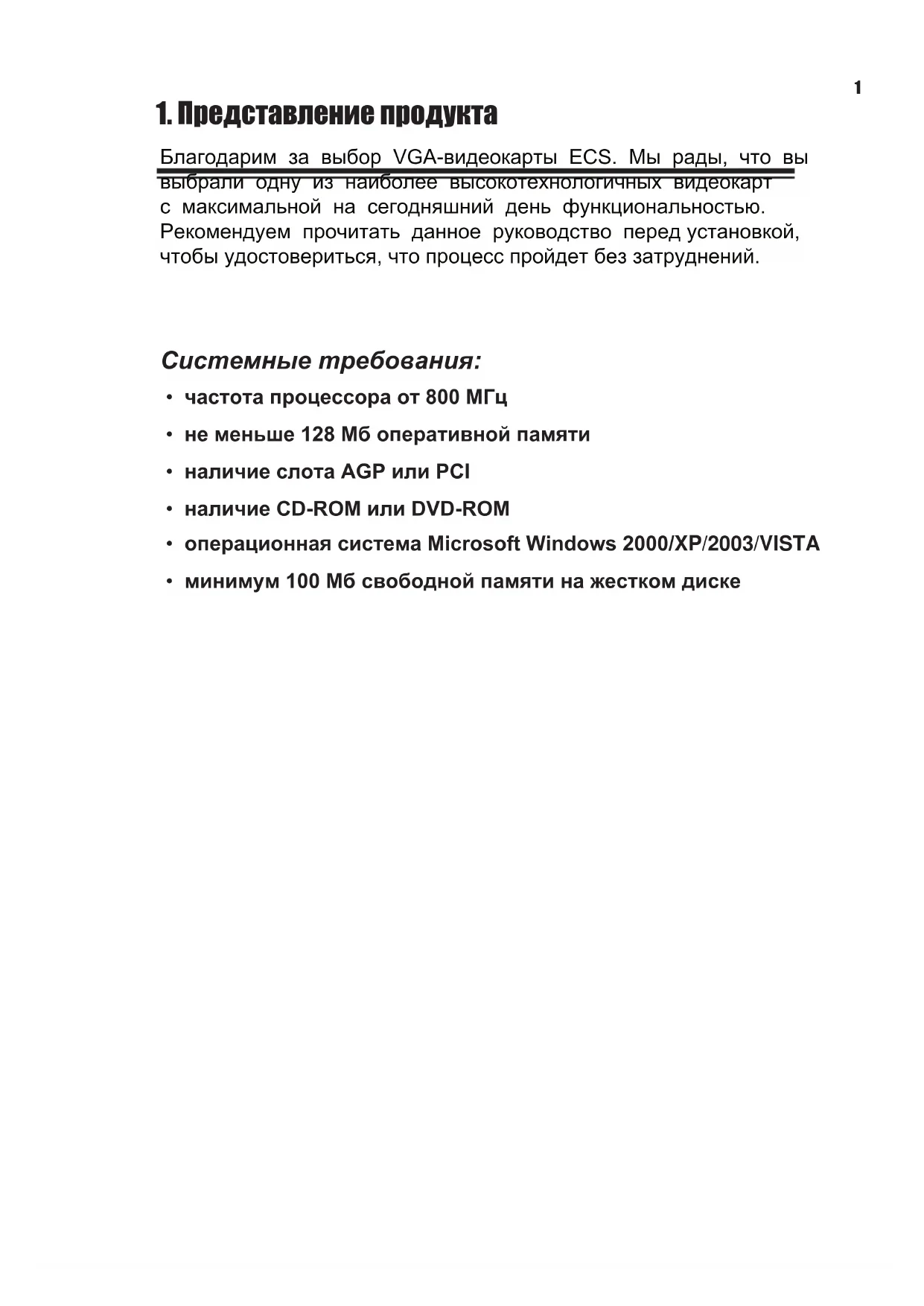

1. Представление продукта

Благодарим за выбор VGA-видеокарты ECS. Мы рады, что вы выбрали одну из наиболее высокотехнологичных видеокарт с максимальной на сегодняшний день функциональностью. Рекомендуем прочитать данное руководство перед установкой, чтобы удостовериться, что процесс пройдет без затруднений.2

2. Установка видеокарты

2.1. Содержимое упаковки

1. VGA-видеокарта с графическим процессором NVIDIA

2. Компакт диск с драйверами и программами

3. Руководство по установке

2.2. Установка оборудования

1. Выключите компьютер и отсоедините шнур питания.

2. Снимите крышку корпуса. Если в компьютере установлено

аналогичное устройство, извлеките его. (Чтобы избежать повреждений от статического электричества, перед установкой снимите электростатический заряд).

3. Выньте видеокарту из антистатического пакета, и осторожно

установите на материнскую плату (некоторые платы имеют автономное питание, в этом случае убедитесь, что оно подключено, иначе карта не будет работать правильно)

4. Установите крышку корпуса, подключите кабель монитора к

видеовыходу видеокарты.

5. Включите компьютер.

1. Все операции следует проводить при выключенном компьютере,

иначе можно повредить компоненты видеокарты.

2. Установка в неправильный слот может повредить компьютер.

Убедитесь, что вы вставляете видеокарту в правильный слот: PCI и AGP слоты отличаются друг от друга (см. рисунок).

3. На материнской плате могут присутствовать два PCI-слота.

Узнайте из руководства по видеокарте, какой из слотов нужно использовать в системах с одной видеокартой. PCI Express AGP Названия моделей и иллюстрации в данном руководстве приведены для справки, и могут немного отличаться от названия и вида приобретенной вами модели.

4. Кабель-переходник3

3. Установка программного обеспечения

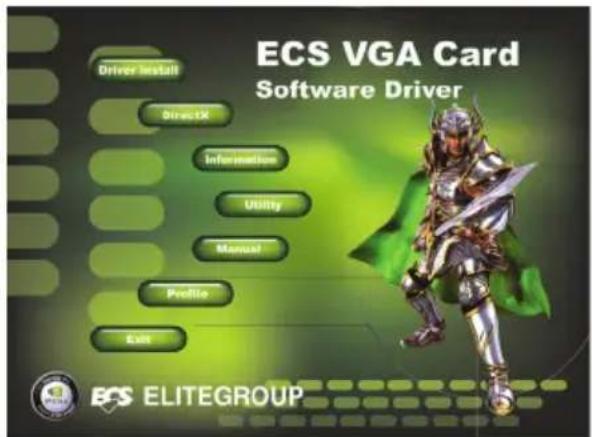

Вставьте диск с драйвером и программным обеспечением в CD-ROM. Далее дождитесь автоматического запуска программы ECS VGA INSTALLER (если этого не произошло, запустите файл CD.exe с диска).

Установка драйверов для работы с материнской платой Если вы используете чипсет, произведенный не Intel, сначала необходимо установить драйвера для работы с материнской

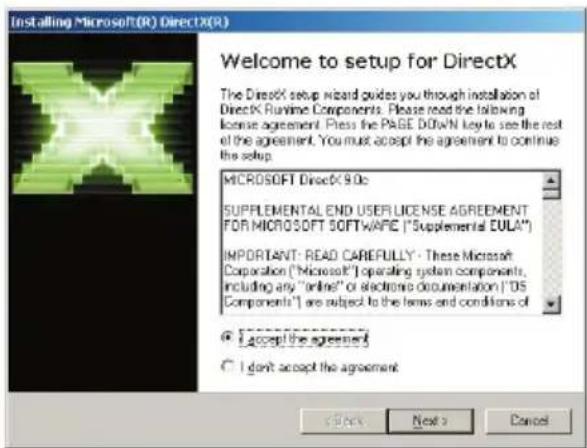

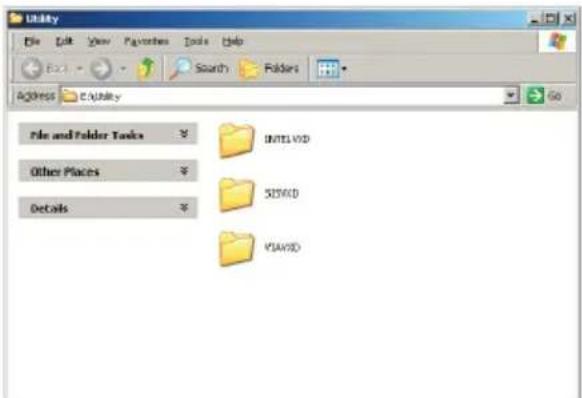

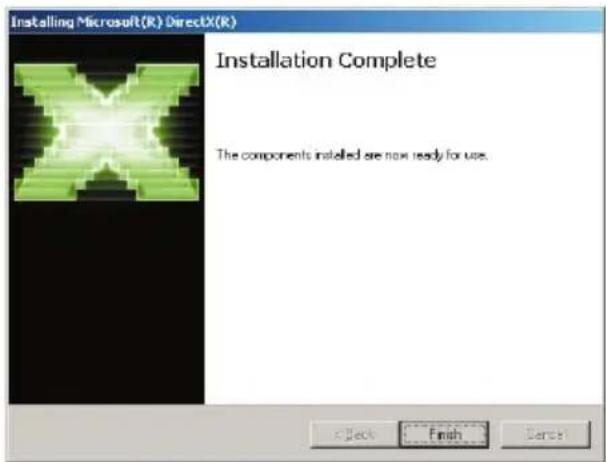

Шаг 1: Выберите в главном меню пункт < Utility> . Шаг 2: В открывшемся окне выберите тот чипсет, который соответствует вашей материнской плате, и установите драйвер.4 3.2. Установка DirectX DirectX позволяет улучшить работу, стабильность и безопасность вашей видеокарты. Если у вас установлена операционная система Windows XP с SP2 или выше, то следующие шаги можно пропустить. Шаг 1: Выберите в главном меню пункт < DirectX> . Шаг 2: Установите DirectX, следуя инструкциям, которые будут появляться на экране.5 Шаг 3: После окончания установки перезагрузите компьютер.

3.3 Установка драйвера видеокарты

3.3.1. Удаление старых драйверов

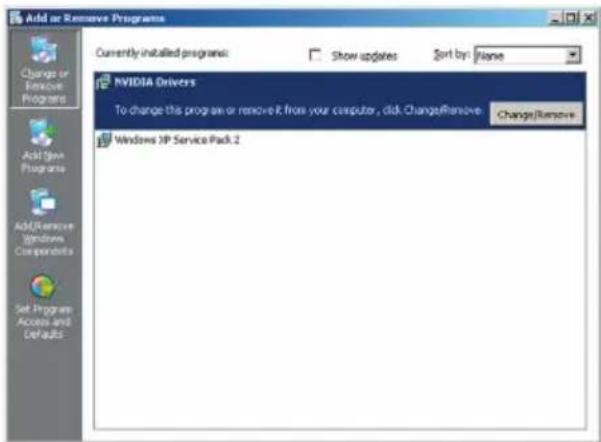

Если вы уже устанавливали драйвера для видеокарты, то перед новой установкой их следует удалить. Шаг 1: Выберите пункт Add/Remove Programs в Control Panel. Шаг 2: Выберите пункт <NVIDIA Drivers> и удалите имеющиеся драйвера.6

3.3.2. Установка новых драйверов

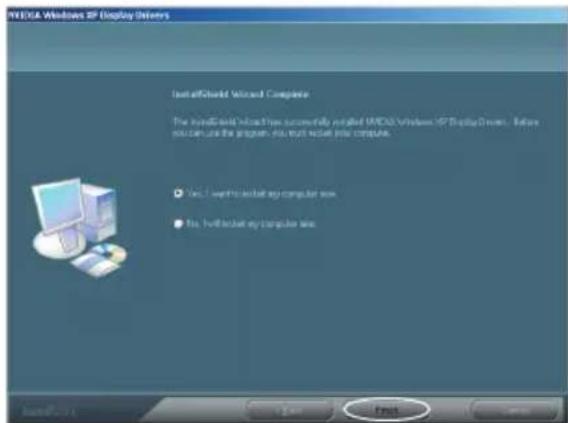

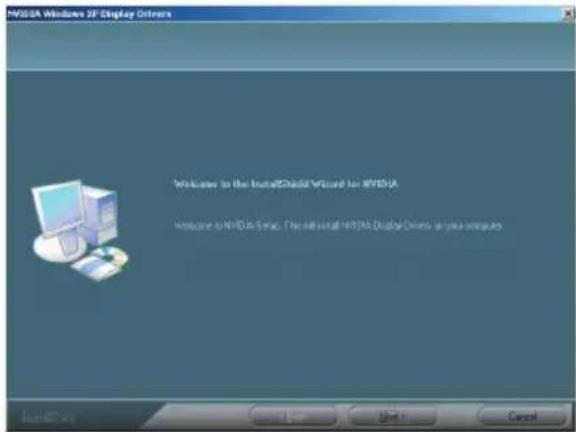

Способ 1: Автоматическая установка из программы ECS VGA INSTALLER. Вы можете установить новые драйвера, используя любой из двух нижеописанных способов. Шаг 1: Выберите в главном меню пункт < Driver Install> . Шаг 2: Автоматически запустится программа установки.7 Шаг 3: Установите драйвер, следуя инструкциям на экране. Шаг 4: По окончании установки нажмите кнопку Finish и перезагрузите компьютер < Finish>. Способ 2: Система может автоматически распознать новое

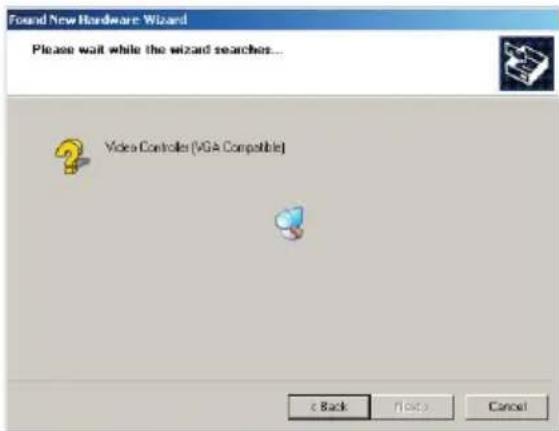

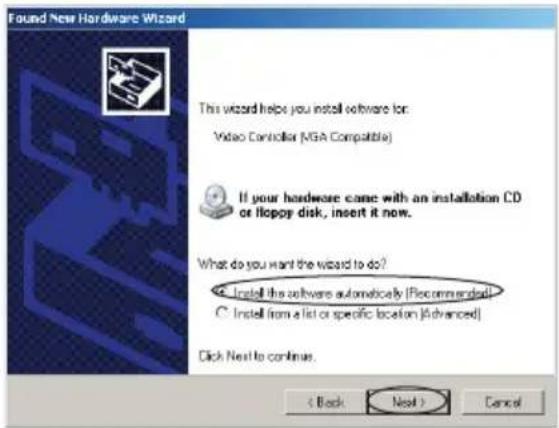

Включите компьютер после завершения установки. Сразу же появится окно отображения новых устройств. Вставьте установочный диск, прилагаемый к видеокарте, в CD-ROM. Для установки драйверов вы можете либо нажать кнопку <Cancel> и воспользоваться инструкциями способа 1, либо выполнить следующие операции.8 Система автоматически начнем поиск диска с программным обеспечением и драйверами, затем автоматически произведет установку (Заранее убедитесь, что вы поместили в CD-ROM диск с драйверами). Шаг 1: В диалоговом окне выберите <Install the software automatically>.Выберите тип видеокарты и нажмите кнопку <Next>. Шаг 2: После окончания установки перезагрузите компьютер Шаг 3:9

3.3.3. Обновление драйверов видеокарты

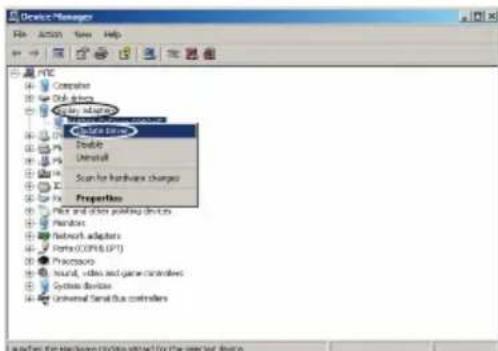

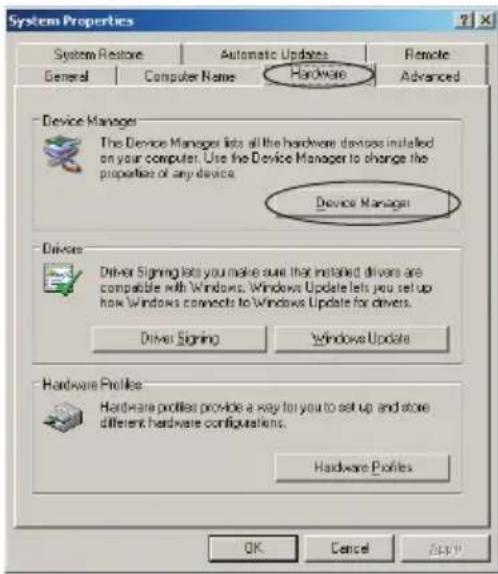

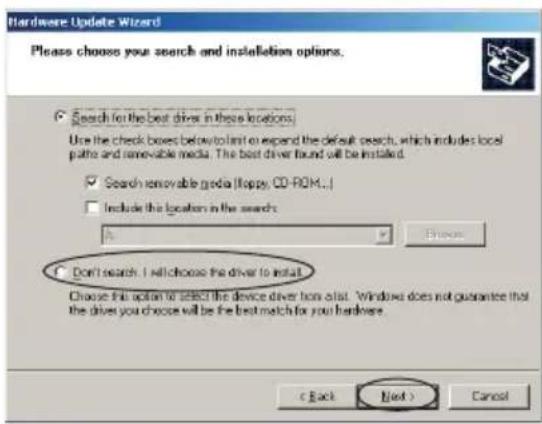

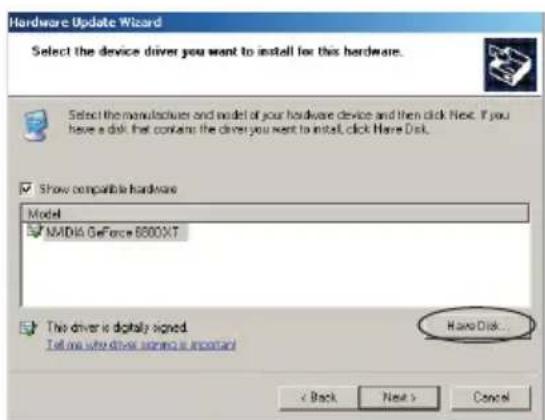

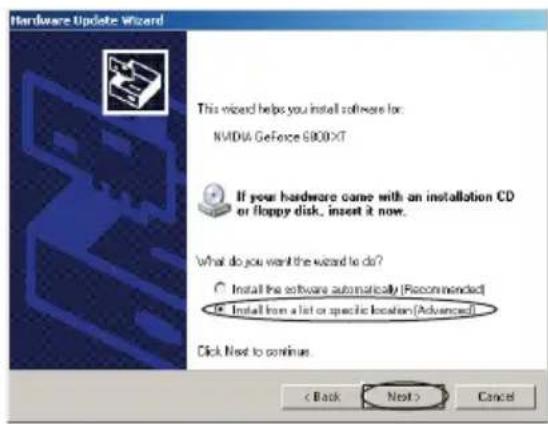

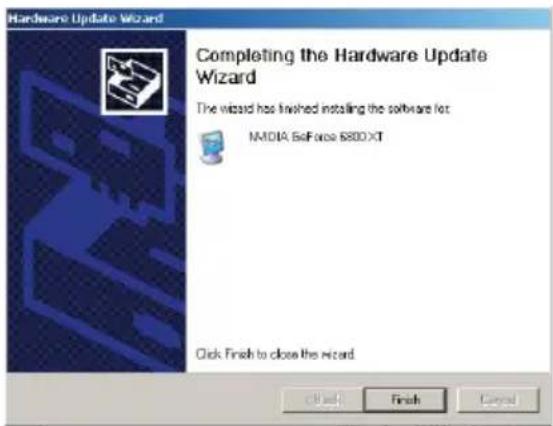

Время от времени на сайте ECS (www.ecs.com.tw) появляются обновления для драйверов видеокарт. Для оптимальной работы оборудования нужно, зарегистрировавшись, скачать последние версии программ. Обновить программы вы можете следующими двумя способами. Способ 1: Скачайте обновления программы и установите непосредственно из файла. Скачайте и автоматически запустите программу обновления драйверов. Способ 2: Обновление драйверов вручную Шаг 1: Выберите пункт System в Control Panel. В появившемся окне нажмите кнопку < Device Manager>. Шаг 2: Дважды нажмите на <Display Adapters>, затем правой кнопкой мыши кликните на устройство, которое необходимо обновить, и выберите < Update Drive Program> .10 Шаг 3: В диалоговом окне <Hardware Update> выберите опцию < Install from a list or specific location>. Нажмите кнопку < Next>. Шаг 4: Выберите опцию <Don’t search. I will choose the driver to install>. Нажмите кнопку <Next>. Шаг 5: В диалоговом окне <Hardware Update> нажмите кнопку <Have Disk Installed.> Установка обновлений завершена.11

4. Настройка программного обеспечения

После установки драйверов вы, возможно, захотите изменить настройки дисплея.

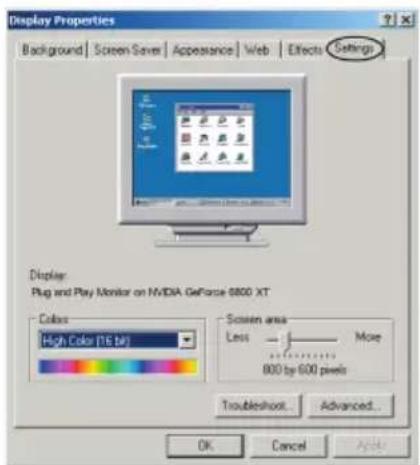

Установка разрешения экрана и качества ветопередачи Шаг 1: Нажмите правой кнопкой мыши в любой точке экрана, не занятой приложениями, и в появившемся контекстном меню выберите пункт < Property>. Шаг 2: На вкладке Settings вы можете установить разрешение экрана с помощью соответствующего ползунка (движение влево означает уменьшение разрешения, движение вправо – увеличение). С помощью выпадающего списка Colors вы можете выбрать качество цветопередачи. Рекомендуется выбирать наилучший вариант (Рисунок 1).

4.2 Установка частоты обновления экрана

Нажав кнопку Advanced в окне Display Properties, выберите закладку Monitor. Из выпадающего списка Refresh Frequency вы можете выбрать нужную частоту обновления экрана.(Рисунок 2). Рисунок 1 Рисунок 2 В вашей видеокарте могут поддерживаться не все описанные ниже функции. Функциональность видеокарт варьируется в зависимости от графического процессора.12

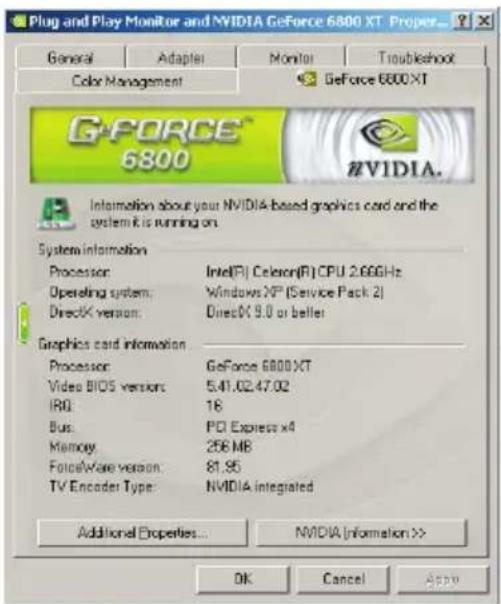

4.3 Информация о видеокарте

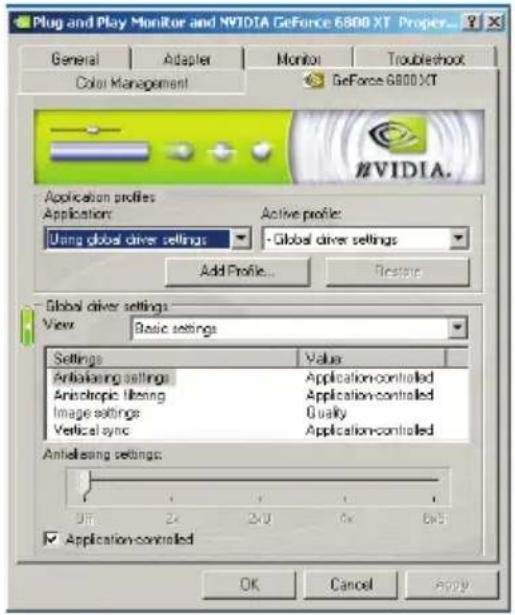

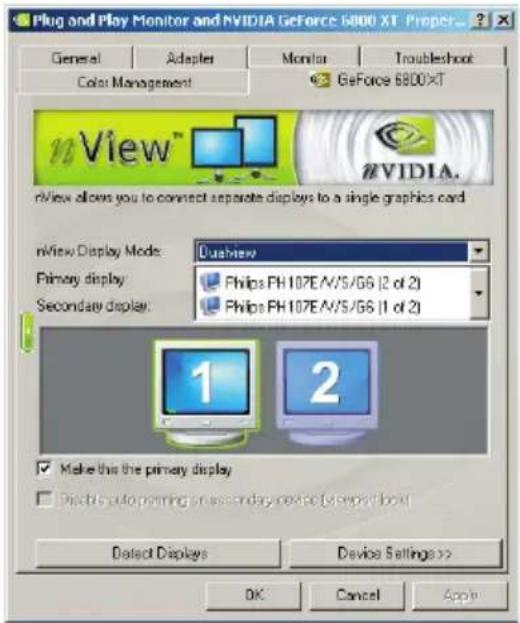

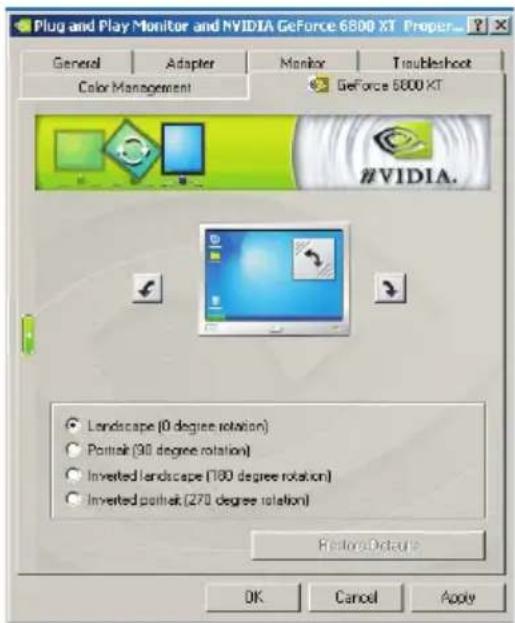

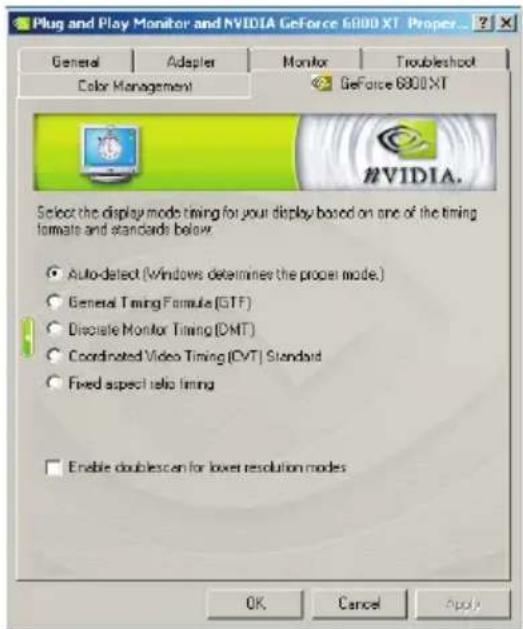

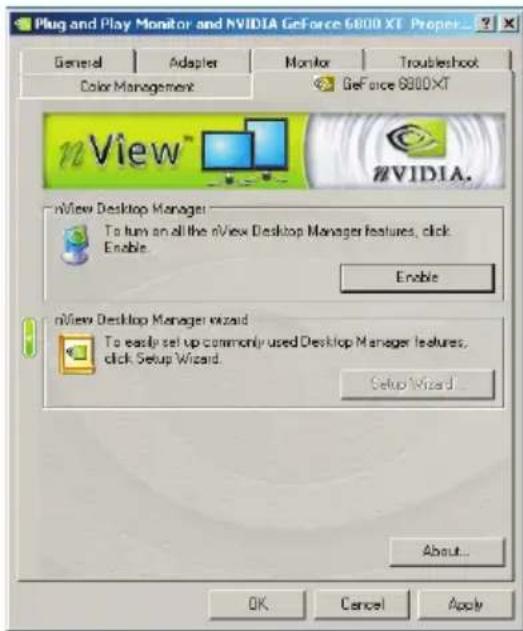

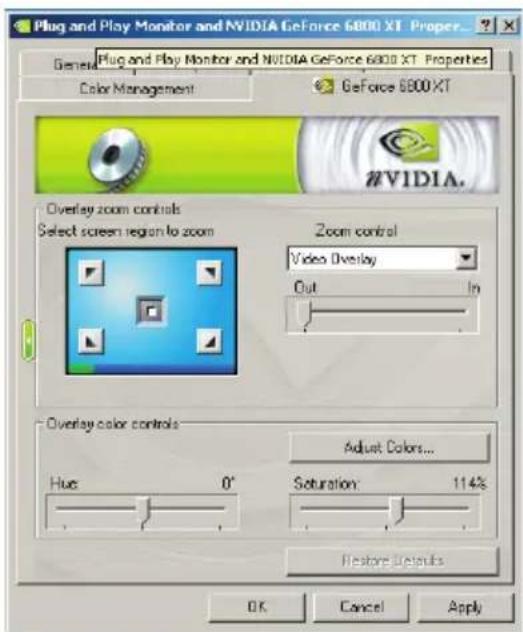

4.4. Настройка положения экрана В пункте <Information on VGA Card> представлена информация о версиях ForceWare и BIOS видеокарты, названии чипсета, типе шины, прерывании, ёмкости видеопамяти и так далее. С помощью стрелок установите экран в нужное положение.13 4.5. Настройка nView display nView display позволяет подсоединять к видеокарте два устройства (например, монитор и телевизор). Существует 5 режимов nView: Single-Monitor, Duplication, Horizontal Span, Vertical Span, и Simul- taneous Display. 4.6. Режимы синхронизации дисплея Этот пункт позволяет устанавливать режим синхронизации.14 4.7. Настройки качества/быстродействия Данные настройки позволяют создавать профили для разных типов используемого программного обеспечения. Вместе с драйверами поставляется коллекция профилей для наиболее популярных игр. Любой профиль можно изменить. 4.8. Коррекция цвета На данной вкладке вы можете изменять множество параметров, связанных с цветами. Любой профиль можно изменять, сохранять и загружать. Настраивать можно Digital Vibrance, Brightness, Contrast, Gamma and Image Sharpening.15 4.9. Настройка наложения изображений Данная вкладка позволяет настроить то, как выглядит видео при использовании аппаратного наложения. 4.10. Инструменты С помощью инструментов можно определять подключенные телевизоры и возвращаться к установкам по умолчанию.16 4.11. NVRotate Данная функция позволяет поворачивать область изображения, и полезна для мониторов, которые применяются в вертикальной ориентации. Поменять режим можно с помощью стрелок на клавиатуре. 4.12. Температура На данной вкладке можно посмотреть температуру видеокарты и настроить порог и сигнал, подаваемый при превышении порога.17 4.13. Разрешение и частота обновления С помощью данной вкладке можно быстро поменять разрешение, качество цветопередачи и частоту обновления монитора. 4.14. Управление десктопом Функция управления десктопом позволяет легко устанавливать большинство настроек дисплея.18 4.15. Редактирование меню экрана Данная функция позволяет настраивать необходимый инструментарий. Редко используемые пункты меню переносятся в нижний список. Чтобы вернуть их обратно, просто перенесите их в верхний список или нажмите <Restore Defaults> . 4.16. Использование нескольких видеокарт С помощью технологии SLI можно заметно повысить скорость визуализации. Технология NVIDIA SLI работает только в ОС Windows 2000/XP.
