NS8400GSC512VSH - Carte graphique ECS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte graphique
Marque	ECS
Modèle	NS8400GSC512VSH
Processeur graphique	NVIDIA GeForce 8400 GS
Mémoire vidéo	512 Mo
Interface	AGP ou PCI Express
Résolution maximale	2560 x 1600 pixels
Sorties vidéo	VGA, DVI, TV-out
Alimentation recommandée	300 W minimum
Connecteur d'alimentation supplémentaire	Non (ou selon modèle)
Dimensions (L x l x H)	17,5 x 10,5 x 2,5 cm
Poids	200 g
Systèmes d'exploitation supportés	Windows 2000, XP, 2003, Vista
Technologies supportées	DirectX, nView, SLI (XP/2000), ForceWare, NVRotate
Contenu de l'emballage	Carte VGA, CD pilotes, guide rapide, adaptateur câble
Configuration requise	CPU 800 MHz+, 128 Mo RAM, lecteur CD/DVD, 100 Mo disque dur
Refroidissement	Ventilateur passif ou actif (selon modèle)
Entretien	Dépoussiérer avec air comprimé, éviter l'humidité
Sécurité	Décharger l'électricité statique avant manipulation
Pièces détachées	Non disponibles séparément, contacter ECS

FOIRE AUX QUESTIONS - NS8400GSC512VSH ECS

Comment installer la carte graphique ECS NS8400GSC512VSH ?

Éteignez le PC, débranchez l'alimentation, retirez le capot, insérez la carte dans le logement AGP ou PCI Express, branchez l'alimentation supplémentaire si présent, remettez le capot, connectez le moniteur et redémarrez.

Quels pilotes dois-je installer ?

Insérez le CD fourni, le programme ECS VGA Installer démarre automatiquement. Installez d'abord le pilote de chipset si nécessaire, puis DirectX (sauf Windows XP SP2+), puis le pilote NVIDIA ForceWare. Redémarrez après chaque étape.

Comment désinstaller les anciens pilotes ?

Allez dans Panneau de configuration > Ajout/Suppression de programmes, sélectionnez l'ancien pilote NVIDIA et supprimez-le avant d'installer le nouveau.

Comment régler la résolution d'écran ?

Cliquez droit sur le bureau > Propriétés > Paramètres. Déplacez le curseur pour choisir la résolution et sélectionnez la qualité couleur (32 bits recommandé).

Puis-je utiliser deux écrans ?

Oui, grâce à la technologie nView : modes duplicate, étendu horizontal/vertical ou affichage simultané. Connectez les deux écrans et configurez dans les paramètres NVIDIA.

Que faire si la carte n'est pas détectée ?

Vérifiez que la carte est bien enfoncée dans le bon logement (AGP ou PCI Express). Assurez-vous que l'alimentation est suffisante (300W min). Si un câble d'alimentation supplémentaire est présent, branchez-le. Redémarrez le PC.

Comment mettre à jour le pilote ?

Téléchargez le dernier pilote depuis le site ECS (www.ecs.com.tw). Soit exécutez le téléchargement directement, soit via le Gestionnaire de périphériques > mise à jour manuelle du pilote.

La carte supporte-t-elle le SLI ?

Oui, la technologie SLI est supportée sous Windows 2000/XP. Vous aurez besoin de deux cartes identiques et d'une carte mère compatible SLI.

Comment nettoyer la carte graphique ?

Utilisez de l'air comprimé pour enlever la poussière du ventilateur et des dissipateurs. Évitez tout liquide. Manipulez la carte avec précaution pour éviter l'électricité statique.

Quels problèmes de surchauffe peuvent survenir ?

La carte dispose d'une fonction de température avec alarme. Si la température dépasse un seuil, réduisez la charge ou améliorez la ventilation du boîtier. Assurez-vous que le ventilateur fonctionne.

MODE D'EMPLOI NS8400GSC512VSH ECS

1. Présentation du produit

Merci d'avoir choisi cette carte ECS VGA. Nous sommes heureux que vous ayez sélectionné l'une des meilleures cartes VGA du marché avec les fonctions améliorées disponibles de nos jours. Nous vous recommandons de lire ce manuel de l'utilisateur avant d'installer votre carte vidéo afin d'assurer que l'installation se déroule correctement.

Configuration requise

• Processeur de 800 MHz ou supérieur
  • Au moins 128 Mo de mémoire système
  • Logement AGP ou PCI Express
• Lecteur de CD-ROM ou de DVD-ROM
  • Microsoft Windows 2000/XP/2003/VISTA
• Au moins 100 Mo d'espace disponible sur le disque dur

2. Installation matérielle

2.1. Contenu de l'emballage

1. Carte VGA avec moteur graphique NVIDIA
2. CD de logiciels et de pilotes
3. Guide d'installation rapide
4. Adaptateur de câble

Le nom de modèle et les illustrations utilisées dans ce manuel de l'utilisateur servent uniquement de référence, et peuvent être légèrement différents pour votre carte.

2.2. Installation matérielle

1. Eteignez votre PC et débranchez le connecteur d'alimentation du système.
2. Retirez le capot du boîtier. S'il y a des périphériques homogènes, retirez-les (pour éviter tout dommage dus à l'électricité statique, vérifiez que vous avez déchargé l'électricité statique avant l'installation).
3. Sortez la carte VGA du sac antistatique et installez-la avec pré caution sur la carte mère (certaines cartes sont équipées d'un câble d'alimentation supplémentaire; si votre carte en a un, vérifiez que le câble est connecté à l'alimentation, ou la carte risque de ne pas fonctionner correctement!).
4. Placez le capot du boîtier et connectez le câble du moniteur au port de sortie vidéo arrière de la carte VGA.
5. Redémarrez votre PC.

1. Ne branchez pas le câble de la carte VGA en Plug & Play quand votre ordinateur est encore allumé, ou vous risquez d'endommager les composants de la carte VGA.

2. Vérifiez que vous avez inséré la carte VGA dans le logement correct. Les cartes PCI-Express sont différentes des cartes AGP (reportez-vous aux images ci-dessous!). Vérifiez que vous avez localisé le logement correct, autrement vous risquez d'endommager votre PC.

1. La carte mère peut être équipée de deux logements PCI-Express, consultez le manuel de votre carte mère pour l'emplacement de logement correct à utiliser avec un système à carte unique.

3. Installation du logiciel

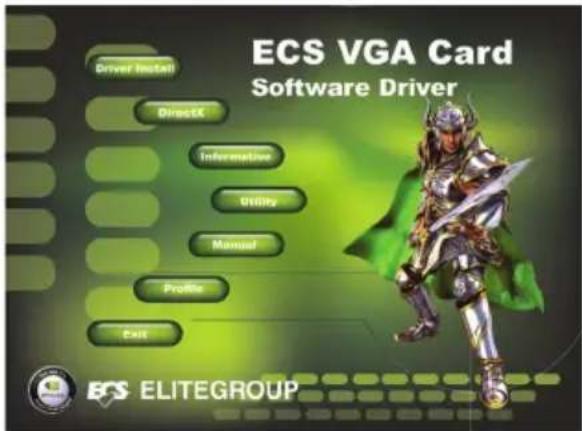

Insérez le CD de logiciels et de pilotes dans votre CD-ROM, le programme ECS VGA INSTALLER s'exécutera automatiquement (Si votre système n'est pas livré avec ce programme, exécutez Install CD.exe dans le sous-menu).

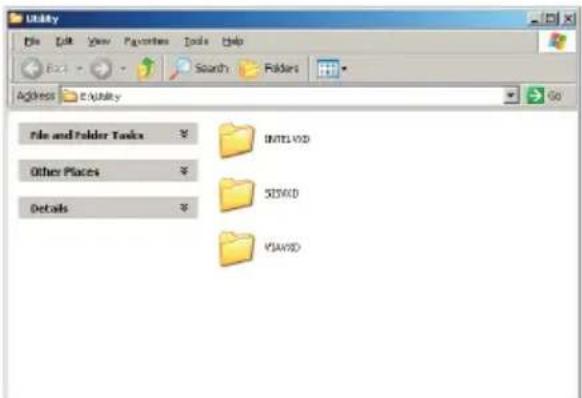

3.1. Installer l'utilitaire du pilote de la carte mère

L'utilitaire du pilote de la carte mère doit être installé d'abord si vous n'utilisez pas de chipset Intel.

Etape 1 :

Sélectionnez l'élément dans le menu Principal.

Dans la fenêtre suivante, sélectionnez la catégorie de chipset correcte de votre carte mère et installez le pilote.

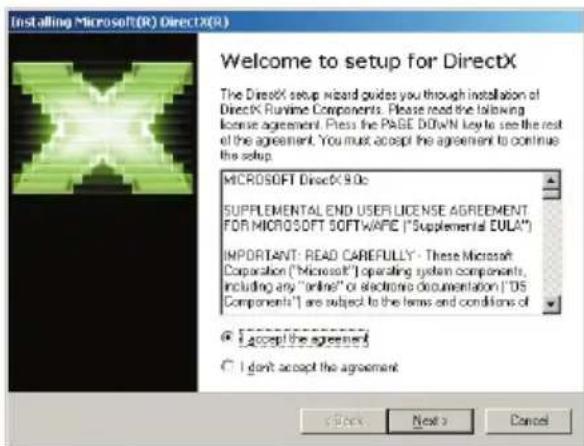

DirectX optimise les performances, la stabilité et la sécurité de vos cartes VGA. Vous pouvez sauter cette étape si votre système d'exploitation est Windows XP SP2 ou supérieur.

Etape 1 :

Sélectionnez < DirectX> dans le menu Principal.

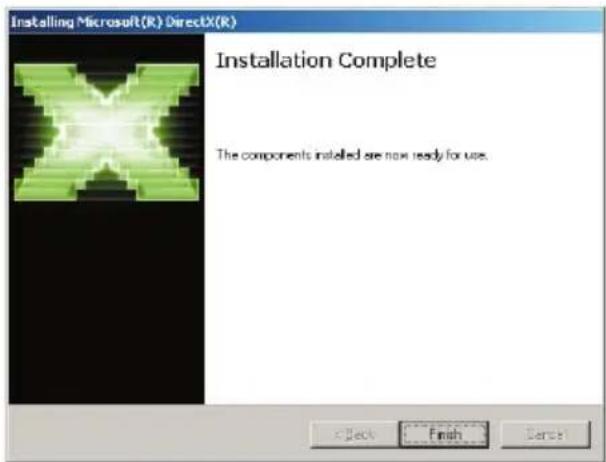

Installez DirectX étape par étape conformément aux instructions à l'écran.

Redémarrez votre ordinateur quand l'installation est terminée.

3.3 Installer le pilote de la carte VGA

3.3.1. Désinstallez les anciens pilotes

Si vous avez déjà installé les pilotes sur votre système, retirez ces pilotes avant d'installer les nouveaux.

Etape 1 :

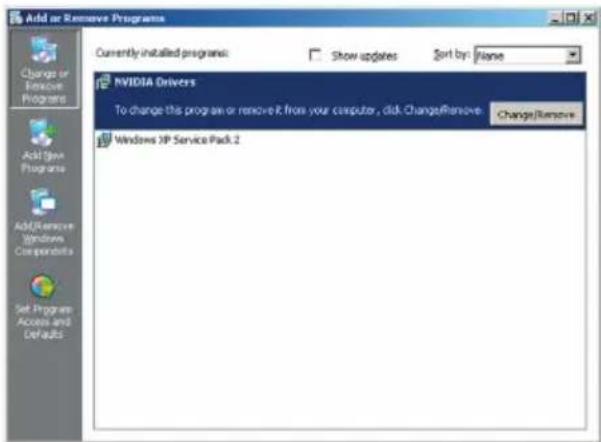

Sélectionnez Ajout/Suppression de programmes dans la fenêtre Panneau de configuration.

Etape 2 :

Sélectionnez et supprimez-le.

3.3.2. Installez le pilote de la carte VGA

Vous pouvez installer le pilote de la carte VGA de l'une des deux manières suivantes.

Méthode 1 : Installation auto du programme ECS VGA INSTALLER

Etape 1 :

Sélectionnez l'élément dans le menu Principal.

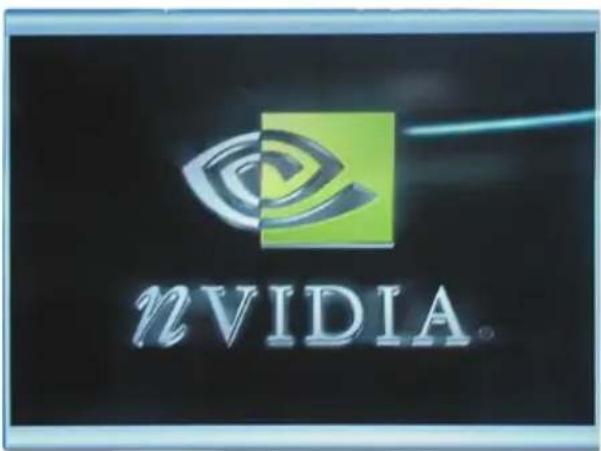

Le programme d'installation s'exécute automatiquement

nVIDIA

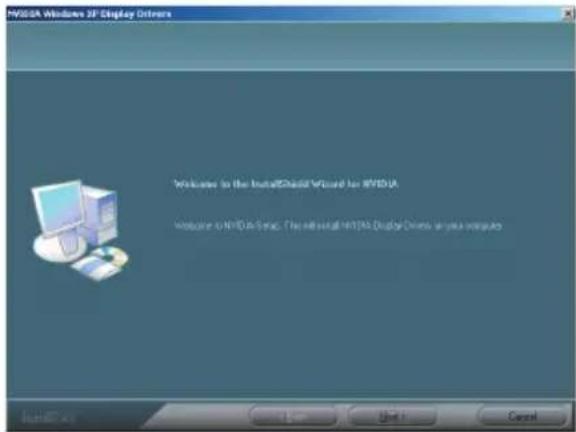

Etape 3 :

Installez le pilote en suivant les instructions à l'écran.

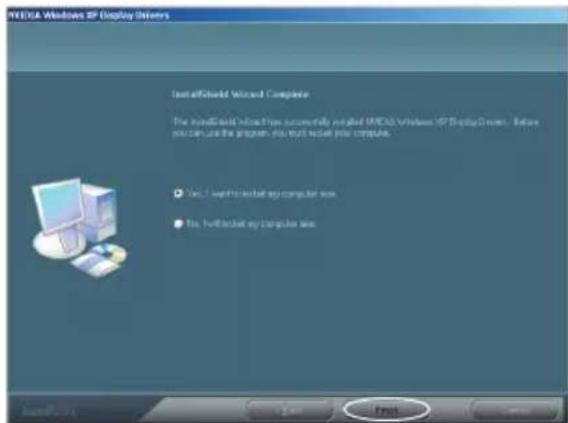

Cliquez sur le bouton < Finish> et redémarrez votre ordinateur quand l'installation est terminée.

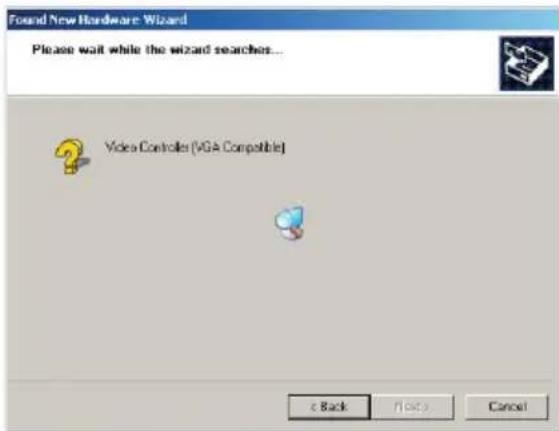

Méthode 2 : Le système trouve un nouveau périphérique matériel

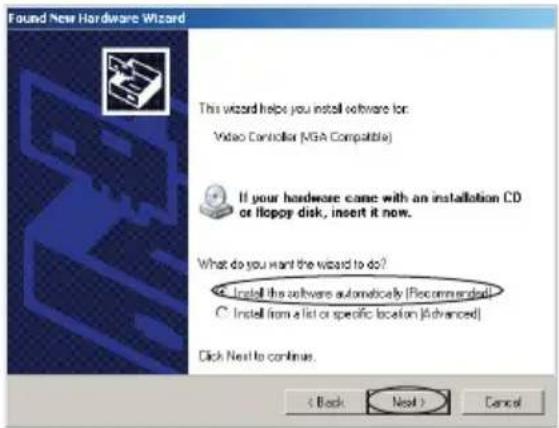

Démarrez l'ordinateur après avoir terminé l'installation. La fenêtre Nouveau matériel détecté apparaîtra. Insérez le CD d'installation qui accompagne votre carte graphique dans votre lecteur de CD-ROM. Vous pouvez maintenant aussi sélectionner et suivre la Méthode 1 pour effectuer l'installation.

Etape 1 :

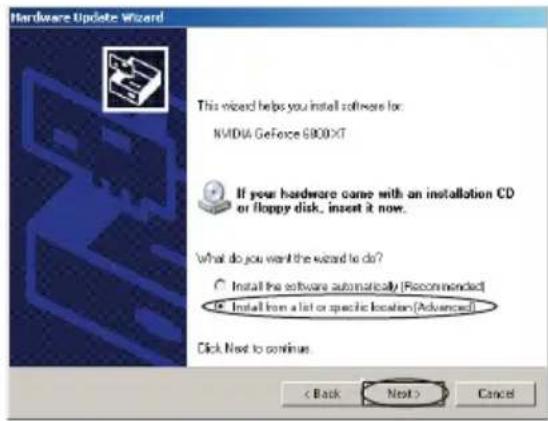

Sélectionnez dans la boîte de dialogue Nouveau matériel détecté, et cliquez sur .

Le système recherche le pilote du CD de logiciels et pilotes et l'installe automatiquement. (Vérifiez que le disque de pilotes se trouve dans votre lecteur de CD-ROM)

Terminez l'installation et redémarrez votre ordinateur.

3.3.3. Mettre à jour le pilote de la carte VGA

Le site web d'ECS (www.ecs.com.tw) mettra à jour le pilote vidéo régulièrement. Allez sur le site et téléchargez le dernier programme pour optimiser les performances du système. Vous pouvez mettre à jour le programme à l'aide des deux méthodes suivantes.

Méthode 1 : Téléchargez la mise à jour du programme et installez-la directement. Téléchargez et exécutez la mise à jour du programme. Pour les détails vous pouvez vous reporter à l'installation du pilote de la carte VGA.

Méthode 2 : Mettre à jour manuellement le pilote.

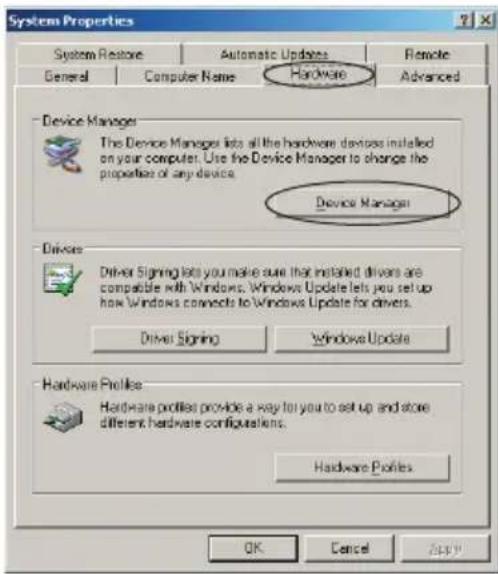

Etape 1 :

Sélectionnez Système dans Panneau de configuration, et sélectionnez l'onglet Matériel et cliquez sur dans la nouvelle fenêtre

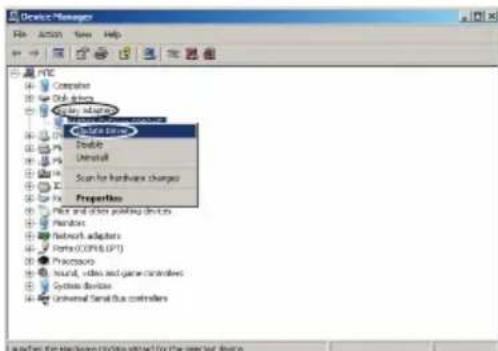

Double-cliquez sur , faites un clic droit sur le périphérique que vous voulez mettre à jour, et sélectionnez

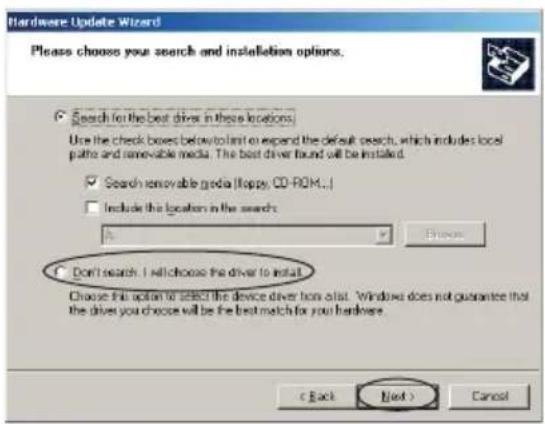

Dans la boîte de dialogue , sélectionnez l'option . Cliquez sur

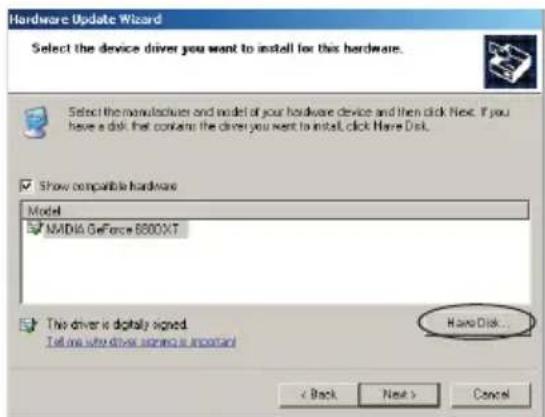

Sélectionnez l'option . Cliquez sur .

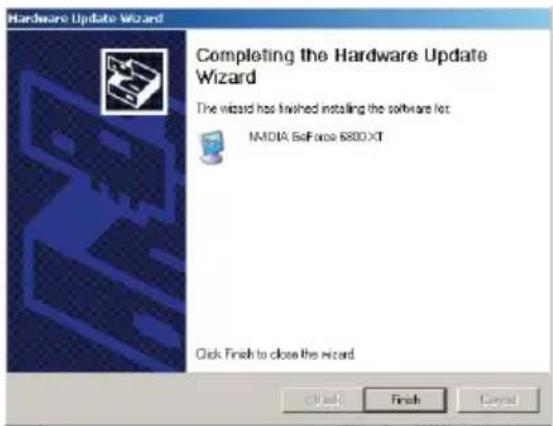

Dans la boîte de dialogue , suivez l'instruction, sélectionnez l'option et terminez la mise à jour.

4. Installation du logiciel

Après avoir installé le pilote et toutes les fonctionnalités supplémentaires vous voudrez peut-être configurer les paramètres d'affichage.

Les fonctions décrites ci-dessous ne sont pas toutes prises en charge par votre carte. Les fonctions de la carte VGA changent selon les moteurs graphiques !

4.1 Ajuster la résolution et la qualité de couleur de l'écran

Etape 1 :

Cliquez avec le bouton droit de la souris sur un espace vide de votre bureau de Windows et sélectionnez .

Etape 2 :

Sélectionnez l'onglet Paramètres, et maintenant vous pouvez définir la résolution d'écran désirée à l'aide de votre souris pour déplacer le curseur pour augmenter la résolution (déplacez le curseur à gauche vers moins). Vous pouvez aussi changer la qualité de couleur en cliquant sur le menu déroulant de Couleurs. Il est recommandé de définir ceci sur le paramètre le plus élevé possible (Figure 1).

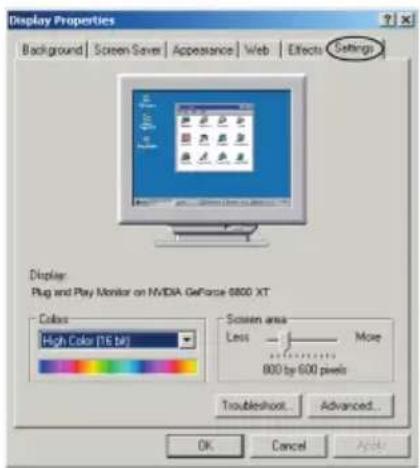

4.2 Ajuster la vitesse de rafraîchissement du moniteur

Cliquez sur le bouton Avancé dans la fenêtre Propriétés d'affichage, sélectionnez l'onglet Moniteur, et vous pouvez maintenant choisir la vitesse de rafraîchissement dans le menu déroulant Fréquence de rafraîchissement (Figure 2).

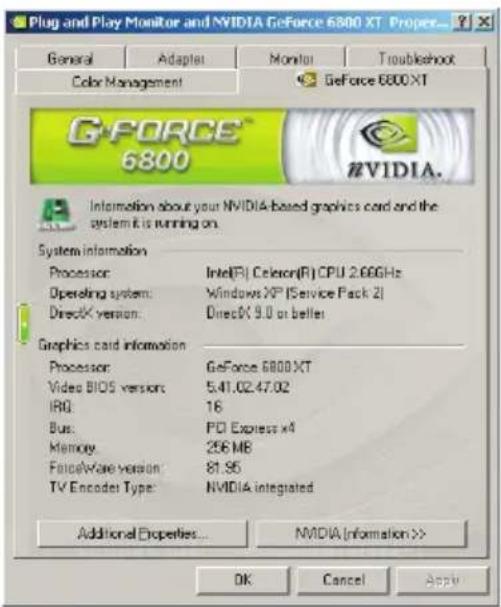

4.3 Informations sur la carte VGA

L'élément offre les informations sur la version du BIOS Vidéo, la version de ForceWare, le nom du chipset NVIDIA, le type de BUS, IRQ, la capacité de la mémoire vidéo et le système d'exploitation, etc.

4.4. Réglage de l'écran

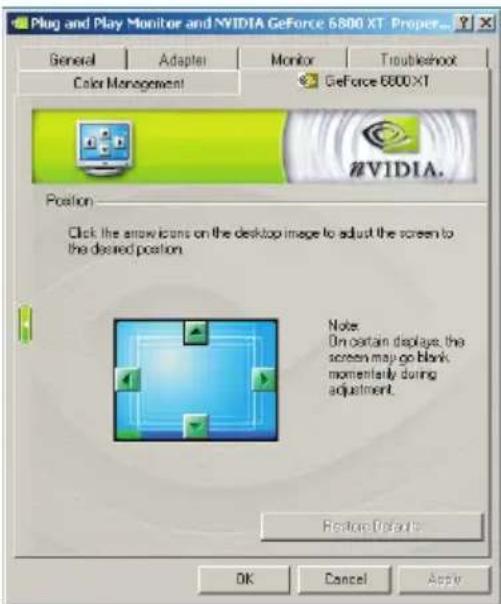

Le fait de cliquer sur l'icône de la flèche sur l'image sur le bureau permet d'ajuster l'emplacement de l'écran.

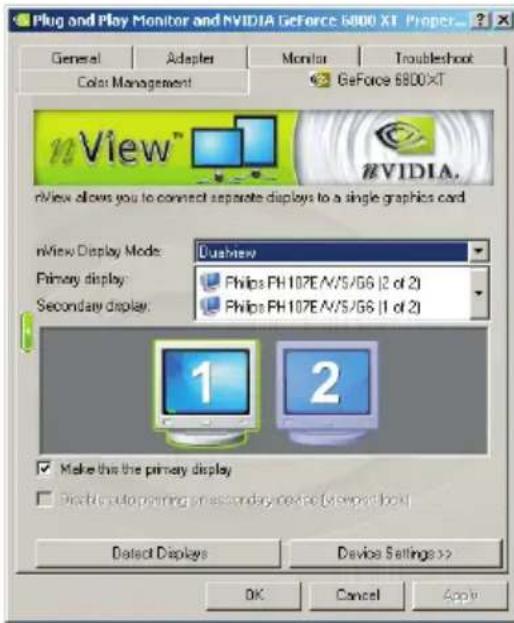

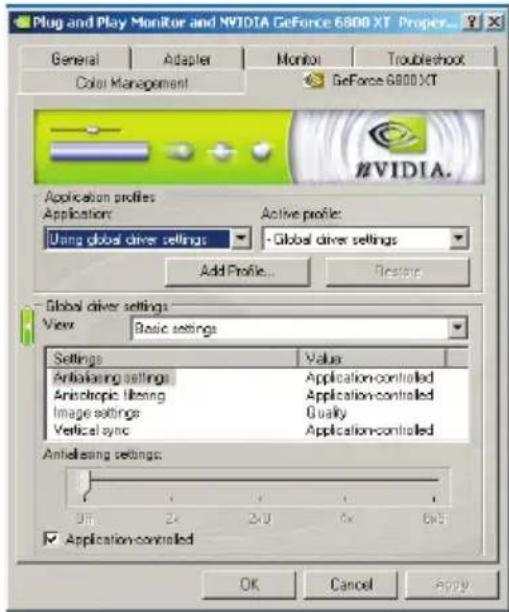

4.5. Paramètres d'affichage nView

Le mode d'affichage nView vous permet de connecter la carte VGA à deux périphériques d'affichage (affichage numérique et TV). nView comprend cinq modes: Moniteur unique, Duplication, Extension horizontale, Extension verticale, ou Affichage simultané.

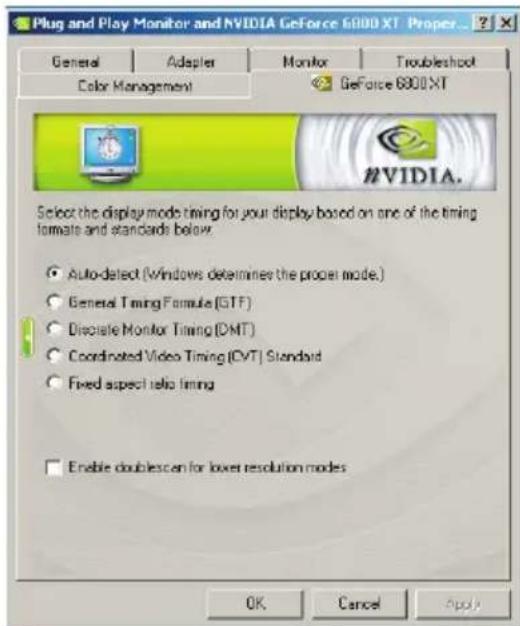

4.6. Synchronisation du mode d'affichage

Cet élément vous permet de définir le mode d'affichage pour le moniteur.

4.7. Paramètres de performances et de qualité

La fonction de performances et de qualité vous permet de créer des profils personnalisés en fonction des besoins des différents logiciels. L'utilitaire NVIDIA est livré chargé avec une grande sélection de profils pour les jeux courants. Tous les profils peuvent être personnalisés avec les options disponibles.

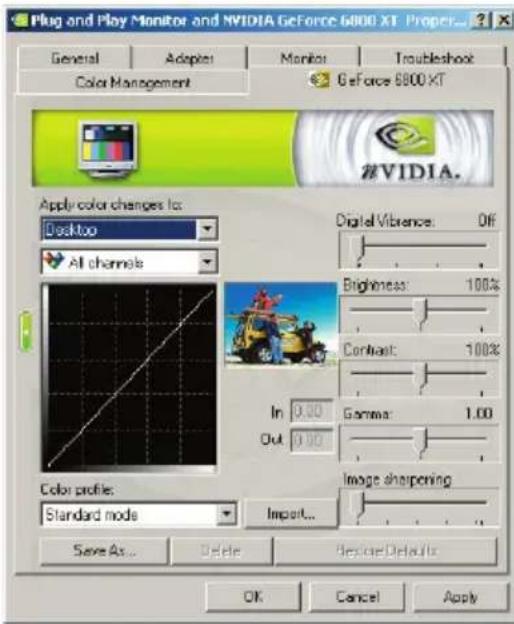

4.8. Correction chromatique

Vous pouvez changer le nombre d'options relatives aux couleurs dans l'onglet de correction des couleurs. Les profils peuvent aussi être modifiés, enregistrés et importés pour différents besoins.

Les cinq paramètres par défaut de votre carte sont la Vibrance numérique, la Luminosité, le Contraste, Gamma et la Netteté de l'image.

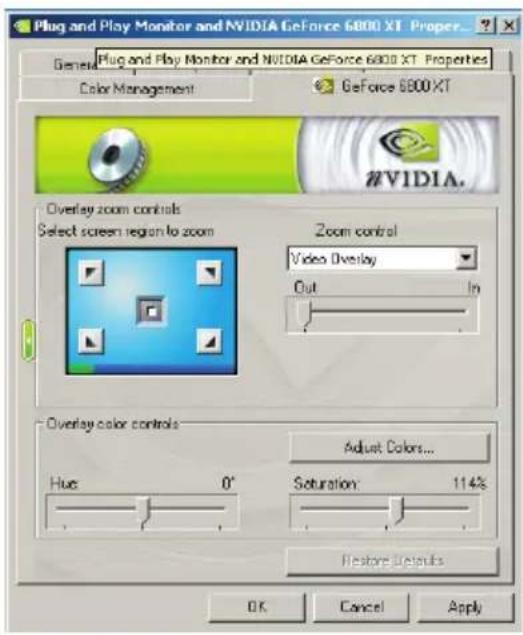

4.9. Paramètres de superposition vidéo

La fonction Paramètres de superposition vidéo est utilisée pour régler l'apparence de la vidéo sur l'affichage quand le logiciel de lecture utilise la superposition matérielle.

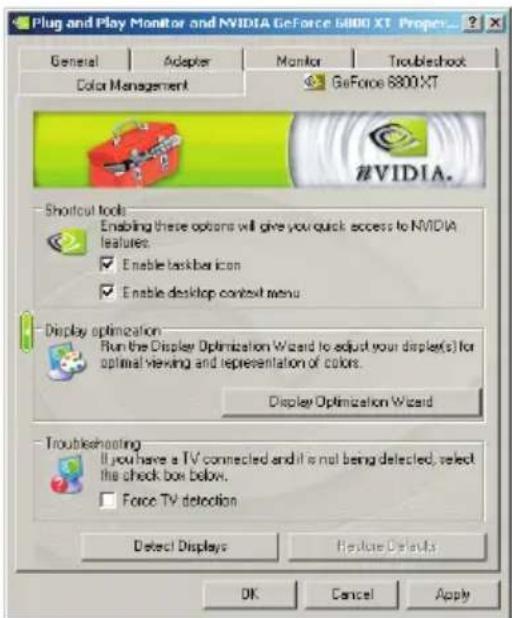

Cet élément vous permet de détecter les téléviseurs connectés et de rétablir les paramètres par défaut.

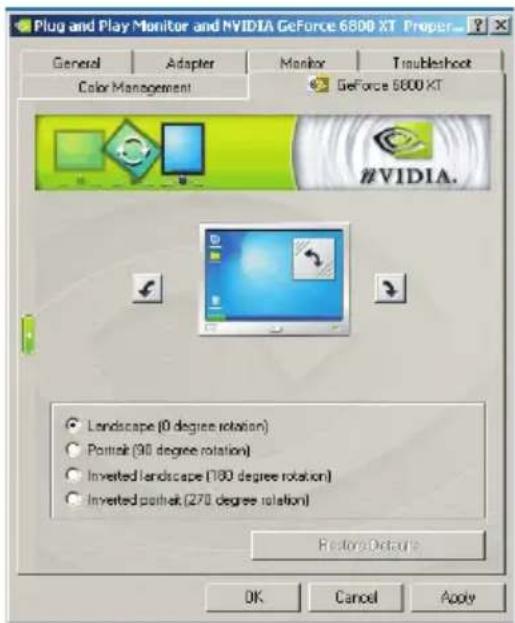

La fonction NVRotate vous permet de faire pivoter votre zone d'affichage. Ceci est utile pour les moniteurs pouvant être utilisés à la fois en modes paysage et portrait. Sélectionnez parmi les modes utilisant les touches fléchées.

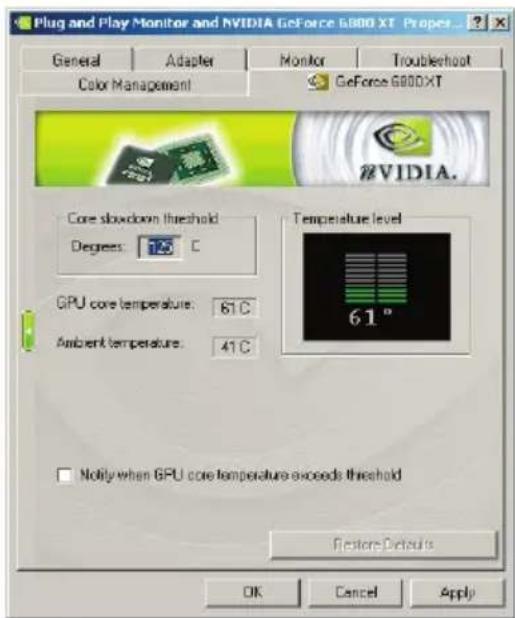

4.12. Paramètres de température

La fonction de paramètres de température affiche la température de votre carte graphique et possède une fonction d'alarme au cas où votre carte risquerait de surchauffer.

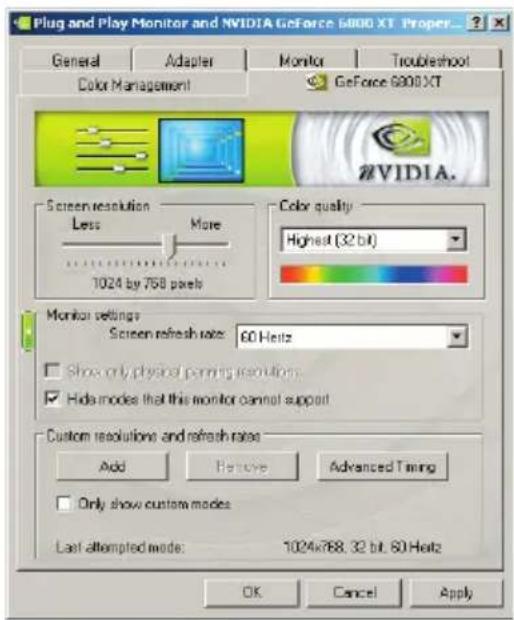

4.13. Résolutions d'affichage et vitesses de rafraîchissement

Cet élément vous permet de régler rapidement la résolution, la qualité de couleur et la vitesse de rafraîchissement de votre moniteur.

4.14. Gestion du bureau

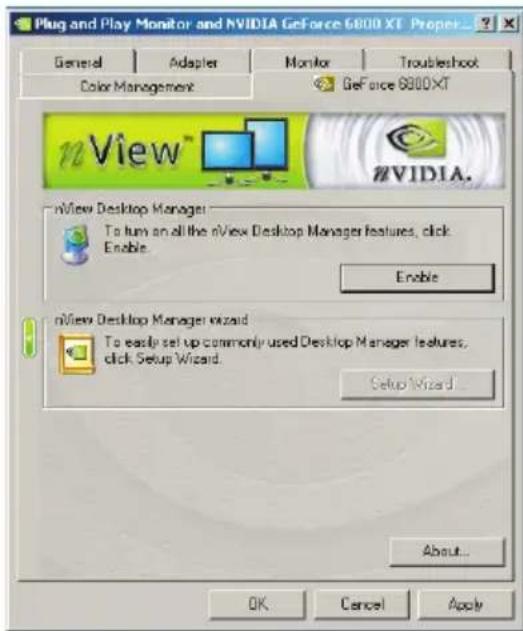

La fonction Gestion du bureau est une fonction facile à utiliser vous permettant de faire un réglage précis de nombreux paramètres d'affichage.

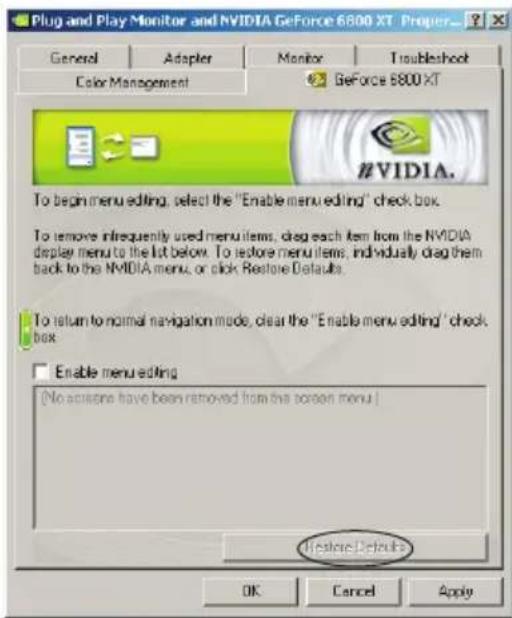

4.15. Edition du menu d'écran

Cette fonction permet à l'utilisateur de définir un onglet d'outils. Pour supprimer les éléments du menu qui ne sont pas utilisés fréquemment, vous pouvez les tirer vers le bas à partir du menu du moniteur NVIDIA dans la liste ci-dessous. Pour rétablir, remettez-les dans le menu un par un, ou cliquez sur .

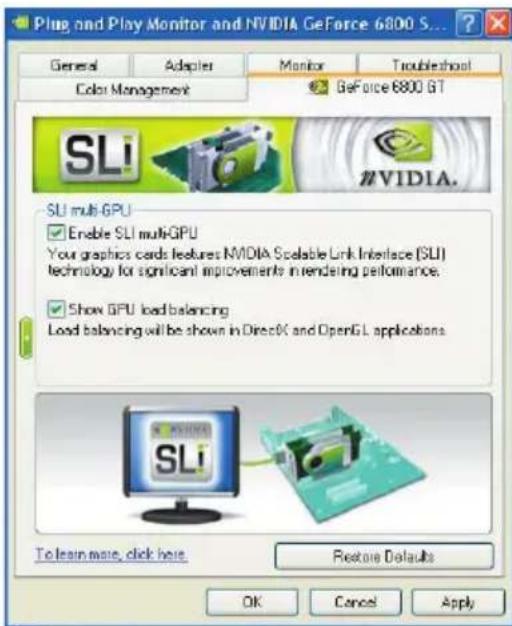

La technologie SLI (Scalable Link Interface) permet d'améliorer considérablement les performances de rendu.

La technologie NVIDIA SLI prend en charge uniquement le système d'exploitation Windows 2000/XP!
