N9500GT512DZF - Grafikkarte ECS - Kostenlose Bedienungsanleitung

Produkttyp	VGA-Grafikkarte
Marke	ECS
Modell	N9500GT512DZF
Grafikprozessor	NVIDIA GeForce 9500 GT
Videospeicher	512 MB
Schnittstelle	PCI Express oder AGP (je nach Version)
Videoausgänge	DVI, VGA, S-Video
Maximale Auflösung	Bis zu 2560 x 1600 (über DVI)
DirectX	DirectX 10
SLI	NVIDIA SLI-kompatibel (Windows 2000/XP)
Mindestsystemanforderungen	800 MHz Prozessor, 128 MB RAM, 100 MB Festplatte, CD/DVD-Laufwerk
Unterstützte Betriebssysteme	Windows 2000/XP/2003/Vista
Erforderliches Netzteil	Zusätzlicher Stromanschluss kann erforderlich sein
Lieferumfang	VGA-Karte, Treiber-CD, Schnellinstallationsanleitung, Kabeladapter
Kühlung	Kühlkörper und Lüfter
Temperaturüberwachung	Integrierte Funktion mit Überhitzungsalarm
Wartung und Reinigung	Netzstecker ziehen, statische Elektrizität entladen, mit einem trockenen Tuch reinigen
Reparierbarkeit	Nicht vom Benutzer reparierbare Teile; Kundendienst kontaktieren

Häufig gestellte Fragen - N9500GT512DZF ECS

Wie installiere ich den Treiber für die Grafikkarte N9500GT512DZF?

Legen Sie die Treiber-CD in das Laufwerk ein. Das Programm ECS VGA INSTALLER startet automatisch. Wählen Sie die Option Treiber für die VGA-Karte installieren und folgen Sie den Anweisungen. Wenn die automatische Installation nicht startet, führen Sie Install CD.exe im Untermenü aus. Starten Sie den Computer nach der Installation neu.

Welche Betriebssysteme sind mit der N9500GT512DZF kompatibel?

Die Karte ist kompatibel mit Windows 2000/XP/2003/Vista. Neuere Versionen wie Windows 7/8/10 werden offiziell nicht unterstützt, können aber mit generischen Treibern funktionieren.

Wie stelle ich Bildschirmauflösung und Bildwiederholfrequenz ein?

Klicken Sie mit der rechten Maustaste auf den Desktop, wählen Sie Anzeigeeigenschaften und dann die Registerkarte Einstellungen. Passen Sie die Auflösung mit dem Schieberegler an. Für die Frequenz klicken Sie auf Erweitert, gehen Sie zur Registerkarte Monitor und wählen Sie die Frequenz im Dropdown-Menü. Verwenden Sie die empfohlenen Einstellungen, um Probleme zu vermeiden.

Kann ich zwei Monitore an die Karte anschließen?

Ja, dank der nView-Funktion. Sie können die Modi verwenden: Einzelmonitor, Duplizieren, Horizontale Erweiterung, Vertikale Erweiterung oder Gleichzeitige Anzeige. Schließen Sie beide Monitore an die DVI-, VGA- oder S-Video-Ausgänge an und konfigurieren Sie sie über die NVIDIA-Systemsteuerung.

Wie aktualisiere ich den Grafikkartentreiber?

Laden Sie den neuesten Treiber von der Website www.ecs.com.tw herunter. Sie können entweder die heruntergeladene Datei direkt ausführen (Methode 1) oder manuell über den Geräte-Manager aktualisieren (Methode 2). Suchen Sie im Geräte-Manager die Karte unter Grafikkarten, klicken Sie mit der rechten Maustaste, Treiber aktualisieren und geben Sie den Pfad zur heruntergeladenen Datei an.

Was tun, wenn die Karte überhitzt?

Die Karte verfügt über eine Temperaturüberwachung und einen Alarm. Stellen Sie sicher, dass der Lüfter funktioniert und die Lüftungsschlitze nicht blockiert sind. Wenn die Temperatur hoch bleibt, reduzieren Sie die Grafiklast oder verbessern Sie die Gehäusekühlung. Konsultieren Sie den Abschnitt Temperaturparameter in der NVIDIA-Systemsteuerung.

Wie deinstalliere ich alte Treiber vor der Installation neuer?

Gehen Sie zur Systemsteuerung, wählen Sie Programme und Funktionen (oder Software). Suchen Sie den NVIDIA- oder ECS-Treiber und klicken Sie auf Deinstallieren. Starten Sie den Computer neu, bevor Sie den neuen Treiber installieren. Dieser Schritt ist entscheidend, um Konflikte zu vermeiden.

Benötigt die Karte eine zusätzliche Stromversorgung?

Einige Modelle der N9500GT512DZF haben einen zusätzlichen Stromanschluss (normalerweise 6-polig). Wenn Ihre Karte damit ausgestattet ist, schließen Sie ein Stromkabel vom PC-Netzteil an. Ohne diesen könnte die Karte nicht richtig funktionieren. Überprüfen Sie den Lieferumfang und die Angaben auf der Karte.

Kann ich zwei Karten im SLI-Modus verwenden?

Ja, diese Karte unterstützt die NVIDIA SLI-Technologie (Scalable Link Interface) unter Windows 2000/XP. Sie benötigen zwei identische Karten, einen SLI-Brückenstecker und ein SLI-kompatibles Mainboard. Weitere Einzelheiten finden Sie im Handbuch Ihres Mainboards.

Wo finde ich Treiber und Updates für die N9500GT512DZF?

Die Treiber sind auf der offiziellen ECS-Website verfügbar: www.ecs.com.tw. Suchen Sie das Modell N9500GT512DZF im Bereich Downloads oder Support. Sie können auch die standardmäßigen NVIDIA-Treiber (ForceWare) verwenden, die mit der GeForce 9-Serie kompatibel sind.

BEDIENUNGSANLEITUNG N9500GT512DZF ECS

1. Produktvorstellung

Danke, dass Sie sich für diese ECS-VGA-Karte entschieden haben. Wir freuen uns, dass Sie eine der ausgereiftesten VGA-Karten mit erweiterten Funktionen gewählt haben, die derzeit am Markt erhältlich ist. Um einen reibungslosen Installationsvorgang zu gewährleisten, empfehlen wir Ihnen, dieses Handbuch vor der Installation Ihrer Videokarte sorgfältig durchzulesen

Systemvoraussetzungen

• 800 MHz Prozessor oder höher
- Mindestens 128 MB Systemspeicher
- AGP- oder PCI Express-Steckplatz
• CD-ROM- oder DVD-ROM-Laufwerk
• Microsoft Windows 2000/XP/2003/VISTA
- Mindestens 100 MB freier Festplattenspeicher

2. Installation der Hardwar

2.1. Packungsinhalt

1. VGA-Karte mit NVIDIA-Grafik-Engine
2. Software- und Treiber-CD
3. Kurzanleitung
4. Kabeladapter

Der Modellname und die Abbildungen in diesem Handbuch dienen nur der Veranschaulichung, und könnten sich ein wenig von Ihrer Karte unterscheiden.

2.2. Installation der Hardware

1. Schalten Sie Ihren PC aus und trennen Sie den Netzstecker des Systems vom Netzstrom.
2. Entfernen Sie das Gehäuse. Falls homogene Geräte vorhanden sind, entfernen Sie diese bitte. (Um eine Beschädigung durch statische Aufladung zu vermeiden, entladen Sie vor der Installation auf alle Fälle die statische Elektrizität.)
3. Entnehmen Sie die VGA-Karte aus der Antistatiktasche und bauen Sie diese vorsichtig in das Mainboard ein. (Einige Karten verfügen über ein zusätzliches Stromkabel. Falls Ihre Karte ein solches aufweist, schließen Sie es an die Stromversorgung an, sonst funktioniert die Karte möglicherweise nicht richtig!)
4. Bringen Sie das Gehäuse wieder an und schließen Sie das Bildschirmkabel an den rückseitigen Videoausgang der VGA-Karte an.
5. Starten Sie Ihren PC neu.

1. Sie können diese VGA-Karte nicht einstecken und einschalten (Plug and Play) während Ihr Computer noch läuft, dies könnte die VGA-Karte und andere Komponenten beschädigen.
2. Stellen Sie sicher, dass Sie Ihre VGA-Karte in den richtigen Steckplatz einstecken. PCI-Express-Karten unterscheiden sich von AGP-Karten (siehe untenstehende Abbildungen). Vergewissern Sie sich, dass Sie den korrekten Steckplatz gefunden haben, andernfalls könnte Ihr PC beschädigt werden.

1. Ihr Mainboard besitzt möglicherweise zwei PCI-Express-Steckplätze. Bitte sehen Sie im Handbuch Ihres Mainboards nach, welcher Steckplatz mit einem Einzelkartensystem verwendet werden sollte.

3. Installation der Software

Legen Sie die Software- und Treiber-CD in Ihr CD-ROM-Laufwerk ein, das Programm ECS VGA INSTALLER wird automatisch starten (falls es nicht automatisch startet, führen Sie bitte „Install CD.exe“ im Untermenü aus).

3.1. Installation des Mainboard-Treiberdienstprogramms

Falls Sie keinen Intel Chipsatz verwenden, sollte das Treiberdienstprogramm des Mainboards zuerst installiert werden.

Schritt 1:

Wählen Sie den Punkt im Hauptmenü.

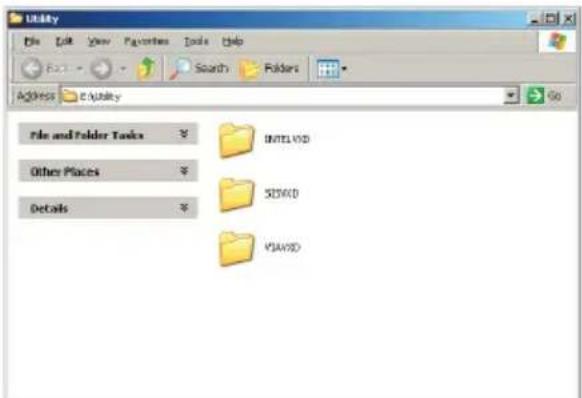

Wählen Sie im folgenden Fenster die korrekte Chipsatzkategorie für Ihr Mainboard aus und installieren Sie den Treiber.

3.2. Installation von DirectX

DirectX maximiert die Leistung, Stabilität und Sicherheit Ihrer VGA-Karte. Sie können diesen Schritt überspringen, falls es sich bei Ihrem Betriebssystem um Windows XP SP2, oder höher, handelt.

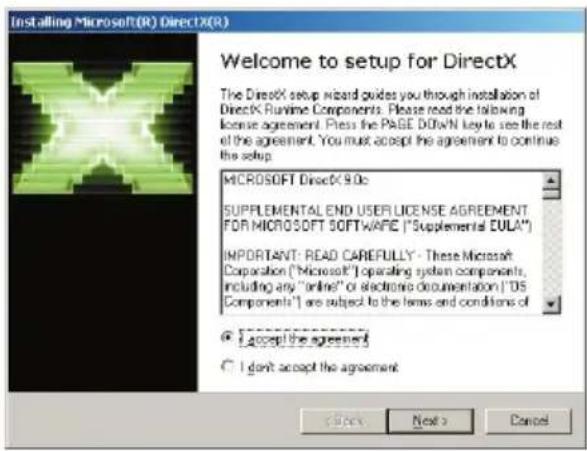

Schritt 1:

Wählen Sie < DirectX> im Hauptmenü aus.

Folgen Sie den Anweisungen auf dem Bildschirm, um DirectX Schritt für Schritt zu installieren.

Starten Sie Ihren Computer neu, sobald die Installation vervollständigt ist.

3.3.1. Deinstallieren Sie die alten Treiber

Falls sich bereits Treiber in Ihrem System befinden, entfernen Sie diese, bevor Sie den neuen Treiber installieren.

Schritt 1:

Wählen Sie Programme ändern oder entfernen in der Systemsteuerung.

Schritt 2:

Wählen Sie und löschen Sie diese.

3.3.2. Installation des VGA-Kartentreibers

Sie können eine der beiden folgenden Methoden verwenden, um den VGA-Kartentreiber zu installieren.

Methode 1: Automatische Installation des ECS VGA INSTALLER Programms.

Schritt 1:

Wählen Sie den Punkt im Hauptmenü.

Das Installationsprogramm startet automatisch.

nVIDIA®

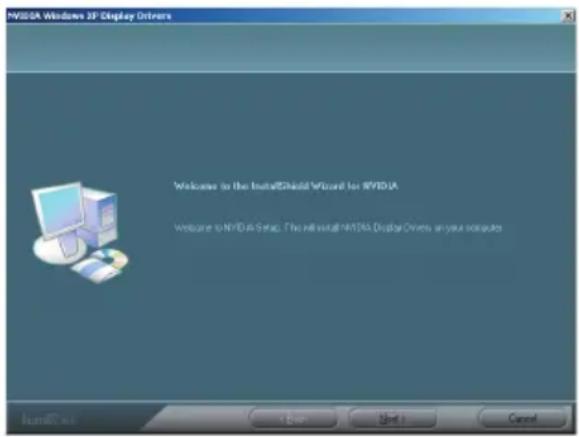

Schritt 3:

Folgen Sie den Anweisungen am Bildschirm, um den Treiber zu installieren.

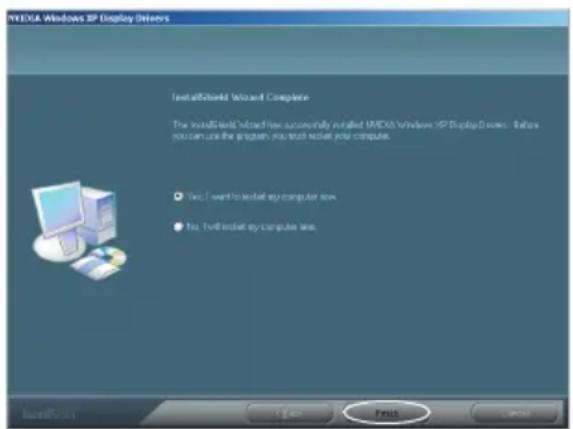

Klicken Sie auf die Schaltfläche < Finish> und starten Sie Ihren Computer neu, sobald die Installation vervollständigt ist.

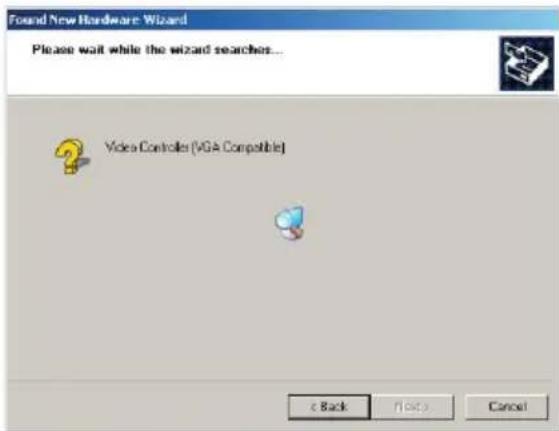

Methode 2: Das System hat eine neue Hardware gefunden

Starten Sie nach der Installation den Computer neu. Das Fenster „Neue Hardware gefunden“ wird angezeigt. Legen Sie die Installations-CD, die mit Ihrer Grafikkarte mitgeliefert wurde, in Ihr CD-ROM-Laufwerk ein. Sie können jetzt auch wählen und die Installation nach Methode 1 fertig stellen.

Schritt 1:

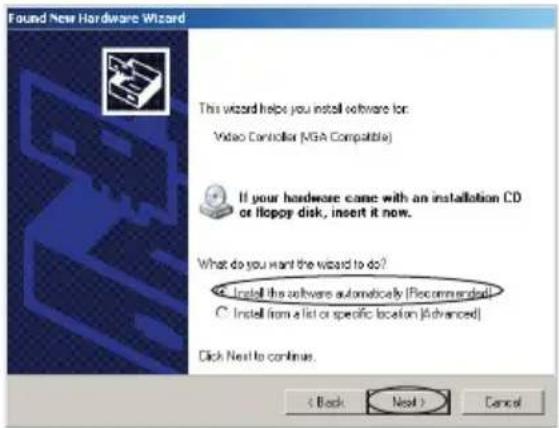

Wählen Sie im Dialogfeld Neue Hardware gefunden und klicken Sie auf .

Das System sucht nach dem Treiberprogramm der Software- und Treiber-CD und installiert diesen automatisch. (Bitte vergewissern Sie sich, dass sich die Treiber-CD in Ihrem CD-ROM-Laufwerk befindet.)

Stellen Sie die Installation fertig und starten Sie Ihren Computer neu.

3.3.3. Aktualisieren des VGA-Kartentreiberprogramms

Auf der ECS Website (www.ecs.com.tw) wird von Zeit zu Zeit ein Update des Videotreibers zur Verfügung gestellt. Bitte gehen Sie auf die Website und laden Sie das neueste Programm herunter, um Ihre Systemleistung zu maximieren. Sie können das Programm mit den beiden folgenden Methoden aktualisieren.

Methode 1: Laden Sie das Update herunter und installieren Sie es direkt. Laden Sie das Update-Programm herunter und führen Sie es aus. Nähere Informationen dazu finden Sie in der Installation des VGA-Kartentreibers.

Methode 2: Aktualisieren Sie das Treiberprogramm manuell.

Schritt 1:

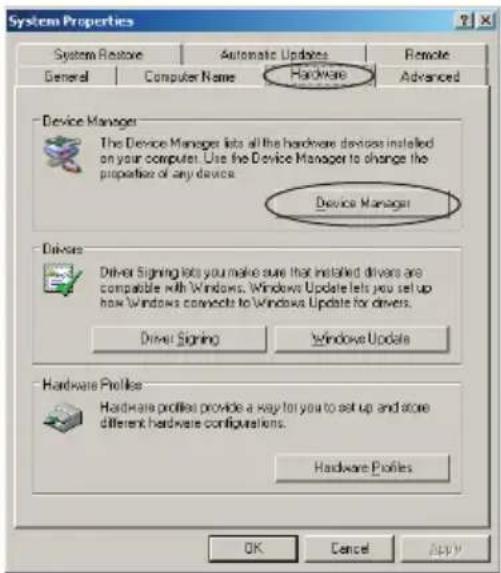

Wählen Sie in der Systemsteuerung den Punkt System und wählen Sie die Registerkarte Hardware. Klicken Sie im neuen Fenster auf .

Doppelklicken Sie auf , rechtsklicken Sie nun auf das Gerät, das Sie aktualisieren wollen und wählen Sie .

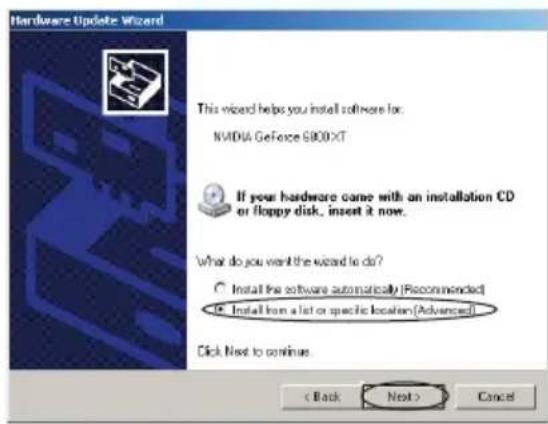

Im Dialogfeld wählen Sie die Option install from a list or specific location>. Klicken Sie .

Wählen Sie die Option . Klicken Sie .

Folgen Sie den Anweisungen im Dialogfeld , wählen Sie die Option und vervollständigen Sie die Aktualisierung.

4. Einrichten der Software

Nachdem Sie den Treiber und allfällige zusätzliche Features installiert haben, können Sie Ihre Bildschirmeinstellungen konfigurieren.

Nicht alle unten beschriebenen Funktionen werden von Ihrer Karte unterstützt. Die Funktionen von VGA-Karten sind je nach Grafik-Engine verschieden!

4.1 Einstellen von Bildschirmauflösung und Farbqualität

Schritt 1:

Rechtklicken Sie mit der Maus auf eine beliebige leere Stelle auf Ihrem Windows Desktop und wählen Sie .

Schritt 2:

Wählen Sie die Registerkarte Einstellungen. Sie können nun die gewünschte Bildschirmauflösung einstellen, indem Sie mit Ihrer Maus den Schieberegler bewegen, um die Auflösung zu erhöhen oder zu verringern (bewegen Sie den Schieberegler nach links, in Richtung Niedrig). Sie können außerdem die Farbqualität verändern, indem Sie auf die Liste unterhalb von Farbqualität klicken. Wir empfehlen Ihnen, den höchstmöglichen Wert einzustellen (Abbildung 1).

4.2 Einstellen der Bildschirmaktualisierungsrate

Klicken Sie im Fenster Eigenschaften von Anzeige auf die Schaltfläche Erweitert. Wählen Sie die Registerkarte Monitor und wählen Sie Aktualisierungsrate von der Liste Bildschirmaktualisierungsrate aus (Abbildung 2).

4.3 Informationen zur VGA-Karte

Der Punkt bietet Informationen zur Version des Video-BIOS, der ForceWare-Version, zum Namen des NVIDIA-Chipsatzes, BUS-Typ, IRQ, der Kapazität des Videospeichers und zum Betriebssystems, etc.

4.4. Bildschirmeinstellung

Klicken Sie auf die Pfeilsymbole in der Desktopabbildung, um die Positionierung des Bildschirms einzustellen.

4.5. nView Anzeigeeinstellungen

Mit dem nView Anzeigemodus können Sie die VGA-Karte an zwei Anzeigegeräte anschließen (einschließlich Digitalbildschirm und TV). nView enthält fünf Modi: Einzelbildschirm, Duplizierung, Horizontal Span, Vertikal Span oder Simultananzeige.

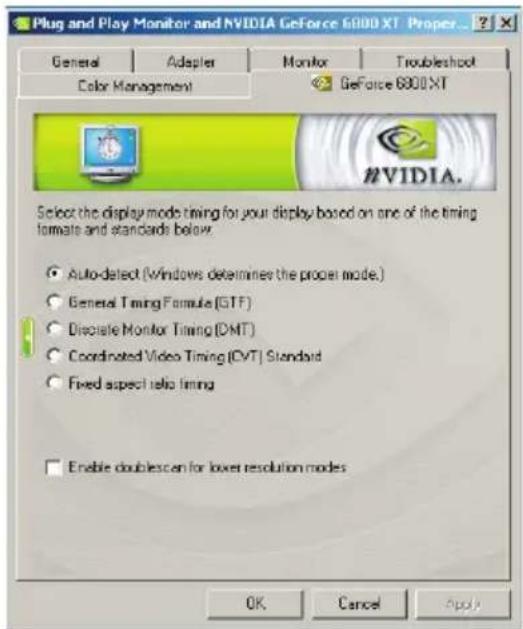

4.6. Anzeigemodus-Timing

Hier können Sie das Anzeigemodus-Timing für den Bildschirm einstellen.

4.7. Einstellungen von Leistung und Qualität

Die Funktion Leistung und Qualität ermöglicht Ihnen das Erstellen maßgeschneiderter Profile gemäß verschiedener Softwarebedürfnisse. Das NVIDIA-Dienstprogramm enthält eine große Auswahl von Profilen für populäre Spiele. Alle Profile können mit den verfügbaren Optionen angepasst werden.

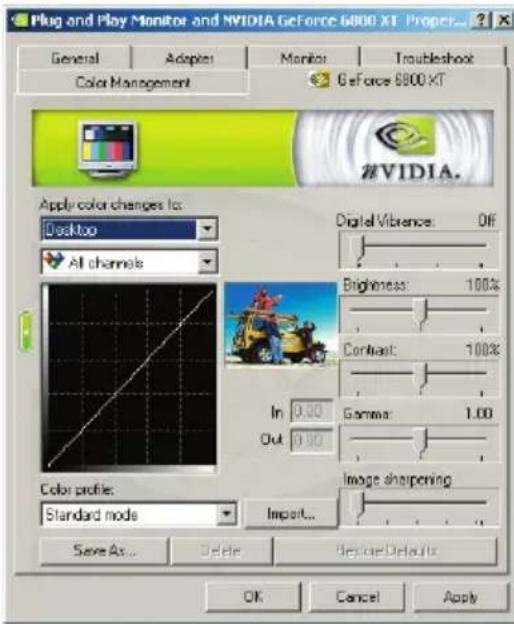

In der Registerkarte Farbkorrektur können Sie eine Anzahl von Optionen, die sich auf die Farbe beziehen, verändern. Profile können außerdem für verschiedene Bedürfnisse verändert, gespeichert und importiert werden. Die fünf Voreinstellungen für Ihre Karte sind: Digital Vibrance, Helligkeit, Kontrast, Gamma und Bildschärfen.

4.9. Einstellungen zum Video-Overlay

Mit der Funktion Video-Overlay-Einstellungen wird die Darstellung des Videos auf Ihrem Bildschirm angepasst, wenn die Wiedergabesoftware ein Hardware-Overlay verwendet.

Mit diesem Element können Sie angeschlossene Fernsehgeräte erkennen und Standardeinstellungen wiederherstellen.

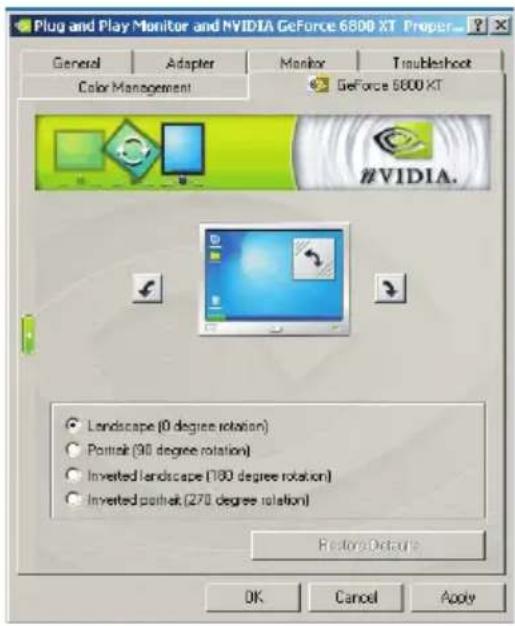

Die Funktion NVRotate ermöglicht Ihnen die Rotation Ihres Anzeigebereichs. Dies ist nützlich für Bildschirme, die sowohl im Landschafts- als auch im Portraitmodus verwendet werden können. Wechseln Sie mit den Pfeiltasten zwischen den beiden Modi.

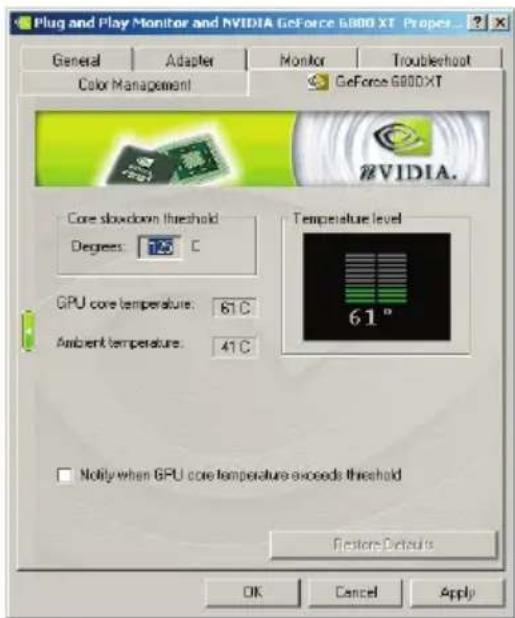

4.12. Temperatureinstellungen

Die Funktion Temperatureinstellungen zeigt die Temperatur Ihrer Grafikkarte an und verfügt über eine Alarmfunktion, falls die Gefahr einer Überhitzung Ihrer Karte besteht.

4.13. Bildschirmauflösung und Aktualisierungsraten

Mit diesem Element können Sie rasch die Auflösung, Farbqualität und Bildschirmaktualisierungsrate Ihres Monitors einstellen.

Die Funktion Desktop-Management ist eine einfach anzuwendende Funktion zur Feineinstellung vieler Anzeigeeinstellungen.

4.15. Bearbeiten des Bildschirmmenüs

Mit dieser Funktion können Sie die Registerkarte Werkzeuge definieren. Um Menüelemente zu löschen, die Sie nicht oft verwenden, ziehen Sie diese vom NVIDIA-Bildschirmmenü nach unten in die Liste. Um sie wiederherzustellen, ziehen Sie sie einzeln wieder ins Menü zurück, oder klicken Sie auf .

SLI- (Scalable Link Interface) Technologie kann die Wiedergabeleistung dramatisch verbessern.
