Type de produit	Carte graphique VGA
Marque	ECS
Modèle	N9500GT512DZF
Processeur graphique	NVIDIA GeForce 9500 GT
Mémoire vidéo	512 Mo
Interface	PCI Express ou AGP (selon version)
Sorties vidéo	DVI, VGA, S-Vidéo
Résolution maximale	Jusqu'à 2560 x 1600 (via DVI)
DirectX	DirectX 10
SLI	NVIDIA SLI compatible (Windows 2000/XP)
Configuration minimale requise	Processeur 800 MHz, 128 Mo RAM, 100 Mo disque dur, lecteur CD/DVD
Systèmes d'exploitation supportés	Windows 2000/XP/2003/Vista
Alimentation requise	Connecteur d'alimentation supplémentaire peut être nécessaire
Contenu de l'emballage	Carte VGA, CD de pilotes, guide d'installation rapide, adaptateur câble
Refroidissement	Dissipateur thermique et ventilateur
Surveillance de température	Fonction intégrée avec alarme de surchauffe
Entretien et nettoyage	Débrancher l'alimentation, décharger l'électricité statique, nettoyer avec un chiffon sec
Réparabilité	Pièces non réparables par l'utilisateur ; contacter le service après-vente

FOIRE AUX QUESTIONS - N9500GT512DZF ECS

Comment installer le pilote de la carte graphique N9500GT512DZF ?

Insérez le CD de pilotes dans le lecteur. Le programme ECS VGA INSTALLER se lance automatiquement. Sélectionnez l'option Installer le pilote de la carte VGA et suivez les instructions. Si l'installation automatique ne démarre pas, exécutez Install CD.exe dans le sous-menu. Redémarrez l'ordinateur après l'installation.

Quels systèmes d'exploitation sont compatibles avec la N9500GT512DZF ?

La carte est compatible avec Windows 2000/XP/2003/Vista. Les versions ultérieures comme Windows 7/8/10 ne sont pas officiellement supportées mais peuvent fonctionner avec des pilotes génériques.

Comment ajuster la résolution d'écran et la fréquence de rafraîchissement ?

Faites un clic droit sur le bureau, sélectionnez Propriétés d'affichage, puis l'onglet Paramètres. Ajustez la résolution avec le curseur. Pour la fréquence, cliquez sur Avancé, allez dans l'onglet Moniteur et choisissez la fréquence dans le menu déroulant. Utilisez les paramètres recommandés pour éviter les problèmes.

Puis-je connecter deux écrans à la carte ?

Oui, grâce à la fonction nView. Vous pouvez utiliser les modes : Moniteur unique, Duplication, Extension horizontale, Extension verticale ou Affichage simultané. Connectez les deux écrans aux sorties DVI, VGA ou S-Vidéo, puis configurez via le panneau de contrôle NVIDIA.

Comment mettre à jour le pilote de la carte graphique ?

Téléchargez le dernier pilote depuis le site www.ecs.com.tw. Vous pouvez soit exécuter directement le fichier téléchargé (Méthode 1), soit mettre à jour manuellement via le Gestionnaire de périphériques (Méthode 2). Dans le Gestionnaire, trouvez la carte sous Cartes graphiques, faites clic droit, Mettre à jour le pilote, et spécifiez le chemin du fichier téléchargé.

Que faire si la carte surchauffe ?

La carte dispose d'une fonction de surveillance de température et d'une alarme. Assurez-vous que le ventilateur fonctionne et que les aérations ne sont pas obstruées. Si la température reste élevée, réduisez la charge graphique ou améliorez le refroidissement du boîtier. Consultez la section Paramètres de température du panneau de contrôle NVIDIA.

Comment désinstaller les anciens pilotes avant d'installer les nouveaux ?

Allez dans le Panneau de configuration, sélectionnez Ajout/Suppression de programmes. Trouvez le pilote NVIDIA ou ECS et cliquez sur Supprimer. Redémarrez l'ordinateur avant d'installer le nouveau pilote. Cette étape est cruciale pour éviter les conflits.

La carte nécessite-t-elle une alimentation supplémentaire ?

Certains modèles de la N9500GT512DZF possèdent un connecteur d'alimentation supplémentaire (généralement 6 broches). Si votre carte en est équipée, branchez un câble d'alimentation provenant de l'alimentation du PC. Sans cela, la carte pourrait ne pas fonctionner correctement. Vérifiez le contenu de l'emballage et les indications sur la carte.

Puis-je utiliser deux cartes en SLI ?

Oui, cette carte supporte la technologie NVIDIA SLI (Scalable Link Interface) sous Windows 2000/XP. Vous aurez besoin de deux cartes identiques, d'un connecteur SLI et d'une carte mère compatible SLI. Consultez le manuel de votre carte mère pour plus de détails.

Où trouver les pilotes et mises à jour pour la N9500GT512DZF ?

Les pilotes sont disponibles sur le site officiel d'ECS : www.ecs.com.tw. Recherchez le modèle N9500GT512DZF dans la section Téléchargements ou Support. Vous pouvez également utiliser les pilotes NVIDIA standard (ForceWare) compatibles avec la série GeForce 9.

MODE D'EMPLOI N9500GT512DZF ECS

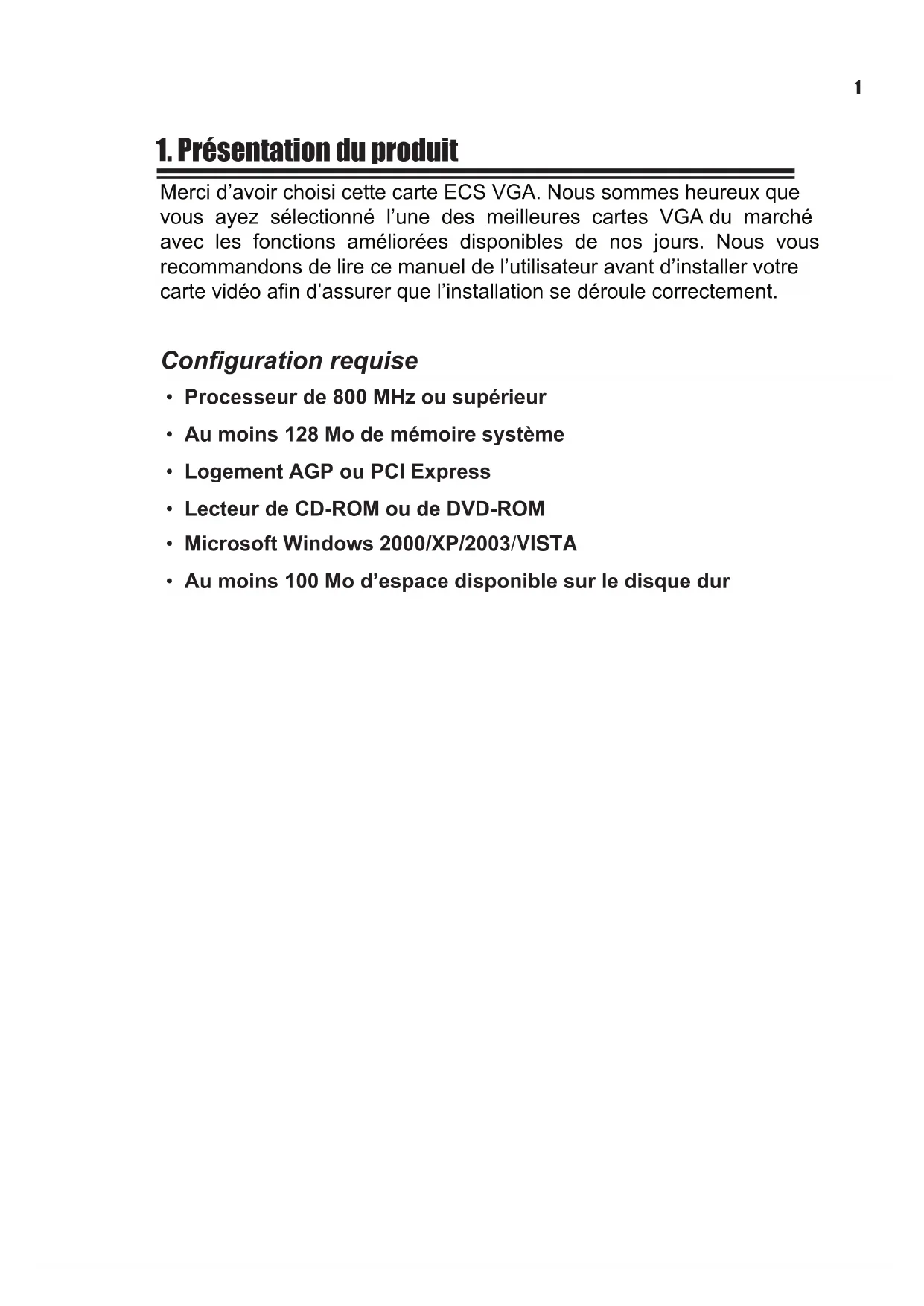

1. Présentation du produit

Merci d'avoir choisi cette carte ECS VGA. Nous sommes heureux que vous ayez sélectionné l'une des meilleures cartes VGA du marché avec les fonctions améliorées disponibles de nos jours. Nous vous recommandons de lire ce manuel de l'utilisateur avant d'installer votre carte vidéo afin d'assurer que l'installation se déroule correctement.

Configuration requise

• Processeur de 800 MHz ou supérieur
  • Au moins 128 Mo de mémoire système
  • Logement AGP ou PCI Express
• Lecteur de CD-ROM ou de DVD-ROM
  • Microsoft Windows 2000/XP/2003/VISTA
• Au moins 100 Mo d'espace disponible sur le disque dur

2. Installation matérielle

2.1. Contenu de l'emballage

1. Carte VGA avec moteur graphique NVIDIA
2. CD de logiciels et de pilotes
3. Guide d'installation rapide
4. Adaptateur de câble

Le nom de modèle et les illustrations utilisées dans ce manuel de l'utilisateur servent uniquement de référence, et peuvent être légèrement différents pour votre carte.

2.2. Installation matérielle

1. Eteignez votre PC et débranchez le connecteur d'alimentation du système.
2. Retirez le capot du boîtier. S'il y a des périphériques homogènes, retirez-les (pour éviter tout dommage dus à l'électricité statique, vérifiez que vous avez déchargé l'électricité statique avant l'installation).
3. Sortez la carte VGA du sac antistatique et installez-la avec pré caution sur la carte mère (certaines cartes sont équipées d'un câble d'alimentation supplémentaire; si votre carte en a un, vérifiez que le câble est connecté à l'alimentation, ou la carte risque de ne pas fonctionner correctement!).
4. Placez le capot du boîtier et connectez le câble du moniteur au port de sortie vidéo arrière de la carte VGA.
5. Redémarrez votre PC.

1. Ne branchez pas le câble de la carte VGA en Plug & Play quand votre ordinateur est encore allumé, ou vous risquez d'endommager les composants de la carte VGA.

2. Vérifiez que vous avez inséré la carte VGA dans le logement correct. Les cartes PCI-Express sont différentes des cartes AGP (reportez-vous aux images ci-dessous!). Vérifiez que vous avez localisé le logement correct, autrement vous risquez d'endommager votre PC.

1. La carte mère peut être équipée de deux logements PCI-Express, consultez le manuel de votre carte mère pour l'emplacement de logement correct à utiliser avec un système à carte unique.

3. Installation du logiciel

Insérez le CD de logiciels et de pilotes dans votre CD-ROM, le programme ECS VGA INSTALLER s'exécutera automatiquement (Si votre système n'est pas livré avec ce programme, exécutez Install CD.exe dans le sous-menu).

3.1. Installer l'utilitaire du pilote de la carte mère

L'utilitaire du pilote de la carte mère doit être installé d'abord si vous n'utilisez pas de chipset Intel.

Etape 1 :

Sélectionnez l'élément dans le menu Principal.

Dans la fenêtre suivante, sélectionnez la catégorie de chipset correcte de votre carte mère et installez le pilote.

DirectX optimise les performances, la stabilité et la sécurité de vos cartes VGA. Vous pouvez sauter cette étape si votre système d'exploitation est Windows XP SP2 ou supérieur.

Etape 1 :

Sélectionnez < DirectX> dans le menu Principal.

Installez DirectX étape par étape conformément aux instructions à l'écran.

Redémarrez votre ordinateur quand l'installation est terminée.

3.3 Installer le pilote de la carte VGA

3.3.1. Désinstallez les anciens pilotes

Si vous avez déjà installé les pilotes sur votre système, retirez ces pilotes avant d'installer les nouveaux.

Etape 1 :

Sélectionnez Ajout/Suppression de programmes dans la fenêtre Panneau de configuration.

Etape 2 :

Sélectionnez et supprimez-le.

3.3.2. Installez le pilote de la carte VGA

Vous pouvez installer le pilote de la carte VGA de l'une des deux manières suivantes.

Méthode 1 : Installation auto du programme ECS VGA INSTALLER

Etape 1 :

Sélectionnez l'élément dans le menu Principal.

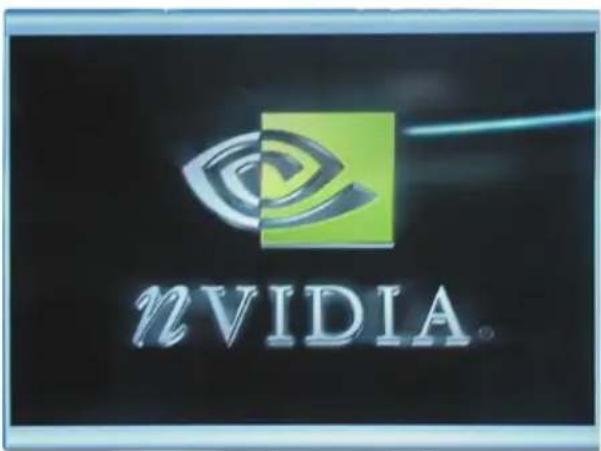

Le programme d'installation s'exécute automatiquement

nVIDIA

Etape 3 :

Installez le pilote en suivant les instructions à l'écran.

Cliquez sur le bouton < Finish> et redémarrez votre ordinateur quand l'installation est terminée.

Méthode 2 : Le système trouve un nouveau périphérique matériel

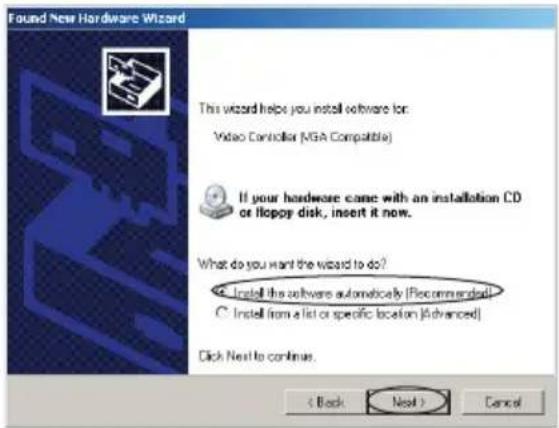

Démarrez l'ordinateur après avoir terminé l'installation. La fenêtre Nouveau matériel détecté apparaîtra. Insérez le CD d'installation qui accompagne votre carte graphique dans votre lecteur de CD-ROM. Vous pouvez maintenant aussi sélectionner et suivre la Méthode 1 pour effectuer l'installation.

Etape 1 :

Sélectionnez dans la boîte de dialogue Nouveau matériel détecté, et cliquez sur .

Le système recherche le pilote du CD de logiciels et pilotes et l'installe automatiquement. (Vérifiez que le disque de pilotes se trouve dans votre lecteur de CD-ROM)

Terminez l'installation et redémarrez votre ordinateur.

3.3.3. Mettre à jour le pilote de la carte VGA

Le site web d'ECS (www.ecs.com.tw) mettra à jour le pilote vidéo régulièrement. Allez sur le site et téléchargez le dernier programme pour optimiser les performances du système. Vous pouvez mettre à jour le programme à l'aide des deux méthodes suivantes.

Méthode 1 : Téléchargez la mise à jour du programme et installez-la directement. Téléchargez et exécutez la mise à jour du programme. Pour les détails vous pouvez vous reporter à l'installation du pilote de la carte VGA.

Méthode 2 : Mettre à jour manuellement le pilote.

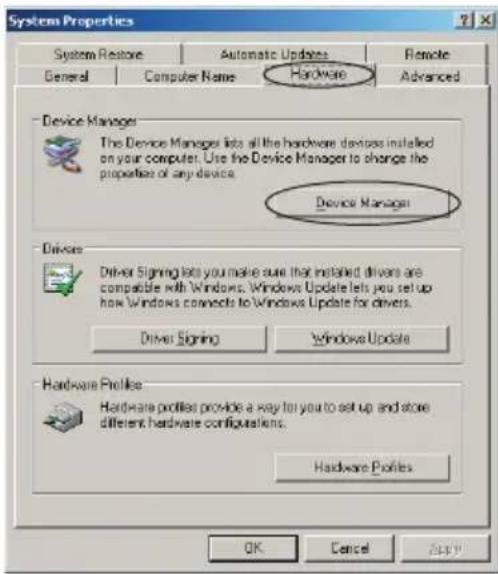

Etape 1 :

Sélectionnez Système dans Panneau de configuration, et sélectionnez l'onglet Matériel et cliquez sur dans la nouvelle fenêtre

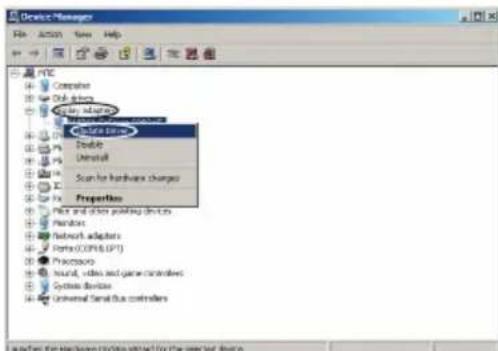

Double-cliquez sur , faites un clic droit sur le périphérique que vous voulez mettre à jour, et sélectionnez

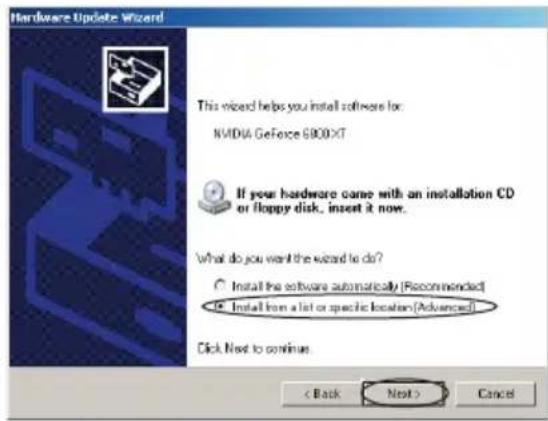

Dans la boîte de dialogue , sélectionnez l'option . Cliquez sur

Sélectionnez l'option . Cliquez sur .

Dans la boîte de dialogue , suivez l'instruction, sélectionnez l'option et terminez la mise à jour.

4. Installation du logiciel

Après avoir installé le pilote et toutes les fonctionnalités supplémentaires vous voudrez peut-être configurer les paramètres d'affichage.

Les fonctions décrites ci-dessous ne sont pas toutes prises en charge par votre carte. Les fonctions de la carte VGA changent selon les moteurs graphiques !

4.1 Ajuster la résolution et la qualité de couleur de l'écran

Etape 1 :

Cliquez avec le bouton droit de la souris sur un espace vide de votre bureau de Windows et sélectionnez .

Etape 2 :

Sélectionnez l'onglet Paramètres, et maintenant vous pouvez définir la résolution d'écran désirée à l'aide de votre souris pour déplacer le curseur pour augmenter la résolution (déplacez le curseur à gauche vers moins). Vous pouvez aussi changer la qualité de couleur en cliquant sur le menu déroulant de Couleurs. Il est recommandé de définir ceci sur le paramètre le plus élevé possible (Figure 1).

4.2 Ajuster la vitesse de rafraîchissement du moniteur

Cliquez sur le bouton Avancé dans la fenêtre Propriétés d'affichage, sélectionnez l'onglet Moniteur, et vous pouvez maintenant choisir la vitesse de rafraîchissement dans le menu déroulant Fréquence de rafraîchissement (Figure 2).

4.3 Informations sur la carte VGA

L'élément offre les informations sur la version du BIOS Vidéo, la version de ForceWare, le nom du chipset NVIDIA, le type de BUS, IRQ, la capacité de la mémoire vidéo et le système d'exploitation, etc.

4.4. Réglage de l'écran

Le fait de cliquer sur l'icône de la flèche sur l'image sur le bureau permet d'ajuster l'emplacement de l'écran.

4.5. Paramètres d'affichage nView

Le mode d'affichage nView vous permet de connecter la carte VGA à deux périphériques d'affichage (affichage numérique et TV). nView comprend cinq modes: Moniteur unique, Duplication, Extension horizontale, Extension verticale, ou Affichage simultané.

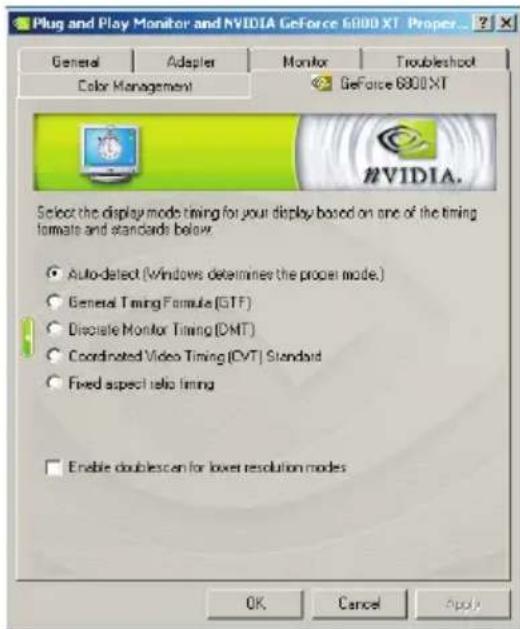

4.6. Synchronisation du mode d'affichage

Cet élément vous permet de définir le mode d'affichage pour le moniteur.

4.7. Paramètres de performances et de qualité

La fonction de performances et de qualité vous permet de créer des profils personnalisés en fonction des besoins des différents logiciels. L'utilitaire NVIDIA est livré chargé avec une grande sélection de profils pour les jeux courants. Tous les profils peuvent être personnalisés avec les options disponibles.

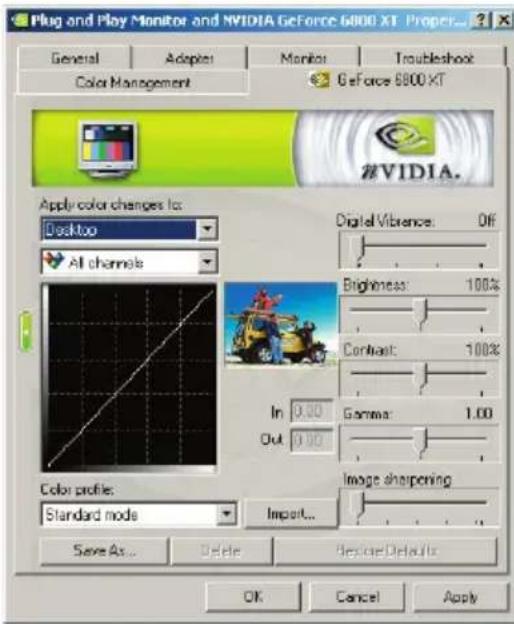

4.8. Correction chromatique

Vous pouvez changer le nombre d'options relatives aux couleurs dans l'onglet de correction des couleurs. Les profils peuvent aussi être modifiés, enregistrés et importés pour différents besoins.

Les cinq paramètres par défaut de votre carte sont la Vibrance numérique, la Luminosité, le Contraste, Gamma et la Netteté de l'image.

4.9. Paramètres de superposition vidéo

La fonction Paramètres de superposition vidéo est utilisée pour régler l'apparence de la vidéo sur l'affichage quand le logiciel de lecture utilise la superposition matérielle.

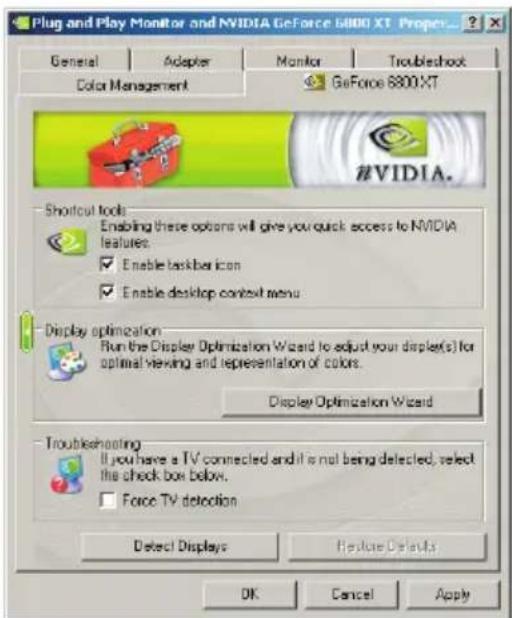

Cet élément vous permet de détecter les téléviseurs connectés et de rétablir les paramètres par défaut.

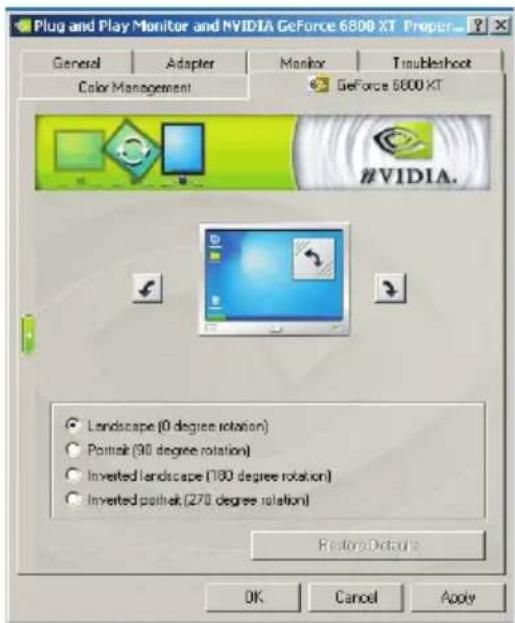

La fonction NVRotate vous permet de faire pivoter votre zone d'affichage. Ceci est utile pour les moniteurs pouvant être utilisés à la fois en modes paysage et portrait. Sélectionnez parmi les modes utilisant les touches fléchées.

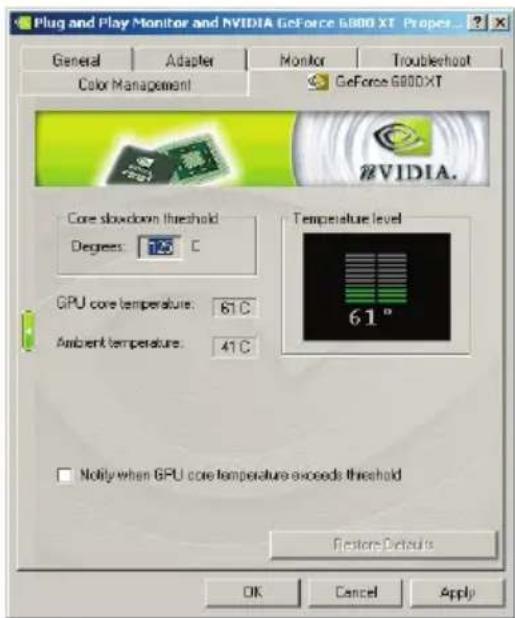

4.12. Paramètres de température

La fonction de paramètres de température affiche la température de votre carte graphique et possède une fonction d'alarme au cas où votre carte risquerait de surchauffer.

4.13. Résolutions d'affichage et vitesses de rafraîchissement

Cet élément vous permet de régler rapidement la résolution, la qualité de couleur et la vitesse de rafraîchissement de votre moniteur.

4.14. Gestion du bureau

La fonction Gestion du bureau est une fonction facile à utiliser vous permettant de faire un réglage précis de nombreux paramètres d'affichage.

4.15. Edition du menu d'écran

Cette fonction permet à l'utilisateur de définir un onglet d'outils. Pour supprimer les éléments du menu qui ne sont pas utilisés fréquemment, vous pouvez les tirer vers le bas à partir du menu du moniteur NVIDIA dans la liste ci-dessous. Pour rétablir, remettez-les dans le menu un par un, ou cliquez sur .

La technologie SLI (Scalable Link Interface) permet d'améliorer considérablement les performances de rendu.

La technologie NVIDIA SLI prend en charge uniquement le système d'exploitation Windows 2000/XP!
