Tipo de producto	Tarjeta gráfica VGA
Marca	ECS
Modelo	N9500GT512DZF
Procesador gráfico	NVIDIA GeForce 9500 GT
Memoria de video	512 MB
Interfaz	PCI Express o AGP (según versión)
Salidas de video	DVI, VGA, S-Video
Resolución máxima	Hasta 2560 x 1600 (mediante DVI)
DirectX	DirectX 10
SLI	NVIDIA SLI compatible (Windows 2000/XP)
Configuración mínima requerida	Procesador 800 MHz, 128 MB RAM, 100 MB disco duro, lector CD/DVD
Sistemas operativos compatibles	Windows 2000/XP/2003/Vista
Alimentación requerida	Puede ser necesario un conector de alimentación adicional
Contenido del embalaje	Tarjeta VGA, CD de controladores, guía de instalación rápida, adaptador de cable
Refrigeración	Disipador térmico y ventilador
Monitoreo de temperatura	Función integrada con alarma de sobrecalentamiento
Mantenimiento y limpieza	Desconectar la alimentación, descargar la electricidad estática, limpiar con un paño seco
Reparabilidad	Piezas no reparables por el usuario; contactar al servicio postventa

Preguntas frecuentes - N9500GT512DZF ECS

¿Cómo instalar el controlador de la tarjeta gráfica N9500GT512DZF?

Inserte el CD de controladores en la unidad. El programa ECS VGA INSTALLER se inicia automáticamente. Seleccione la opción Instalar el controlador de la tarjeta VGA y siga las instrucciones. Si la instalación automática no se inicia, ejecute Install CD.exe en el submenú. Reinicie el ordenador después de la instalación.

¿Qué sistemas operativos son compatibles con la N9500GT512DZF?

La tarjeta es compatible con Windows 2000/XP/2003/Vista. Las versiones posteriores como Windows 7/8/10 no están oficialmente soportadas pero pueden funcionar con controladores genéricos.

¿Cómo ajustar la resolución de pantalla y la frecuencia de actualización?

Haga clic derecho en el escritorio, seleccione Propiedades de pantalla, luego la pestaña Configuración. Ajuste la resolución con el control deslizante. Para la frecuencia, haga clic en Avanzado, vaya a la pestaña Monitor y elija la frecuencia en el menú desplegable. Use los parámetros recomendados para evitar problemas.

¿Puedo conectar dos pantallas a la tarjeta?

Sí, gracias a la función nView. Puede usar los modos: Monitor único, Duplicación, Extensión horizontal, Extensión vertical o Visualización simultánea. Conecte las dos pantallas a las salidas DVI, VGA o S-Video, luego configure a través del panel de control de NVIDIA.

¿Cómo actualizar el controlador de la tarjeta gráfica?

Descargue el último controlador desde el sitio www.ecs.com.tw. Puede ejecutar directamente el archivo descargado (Método 1) o actualizar manualmente a través del Administrador de dispositivos (Método 2). En el Administrador, busque la tarjeta en Tarjetas gráficas, haga clic derecho, Actualizar controlador, y especifique la ruta del archivo descargado.

¿Qué hacer si la tarjeta se sobrecalienta?

La tarjeta dispone de una función de monitoreo de temperatura y una alarma. Asegúrese de que el ventilador funcione y que las ventilaciones no estén obstruidas. Si la temperatura sigue alta, reduzca la carga gráfica o mejore la refrigeración del gabinete. Consulte la sección Parámetros de temperatura del panel de control de NVIDIA.

¿Cómo desinstalar los controladores antiguos antes de instalar los nuevos?

Vaya al Panel de control, seleccione Agregar o quitar programas. Busque el controlador NVIDIA o ECS y haga clic en Eliminar. Reinicie el ordenador antes de instalar el nuevo controlador. Este paso es crucial para evitar conflictos.

¿La tarjeta necesita alimentación adicional?

Algunos modelos de la N9500GT512DZF tienen un conector de alimentación adicional (generalmente de 6 pines). Si su tarjeta lo tiene, conecte un cable de alimentación desde la fuente de poder del PC. Sin esto, la tarjeta podría no funcionar correctamente. Verifique el contenido del embalaje y las indicaciones en la tarjeta.

¿Puedo usar dos tarjetas en SLI?

Sí, esta tarjeta soporta la tecnología NVIDIA SLI (Scalable Link Interface) en Windows 2000/XP. Necesitará dos tarjetas idénticas, un conector SLI y una placa base compatible con SLI. Consulte el manual de su placa base para más detalles.

¿Dónde encontrar los controladores y actualizaciones para la N9500GT512DZF?

Los controladores están disponibles en el sitio oficial de ECS: www.ecs.com.tw. Busque el modelo N9500GT512DZF en la sección Descargas o Soporte. También puede usar los controladores NVIDIA estándar (ForceWare) compatibles con la serie GeForce 9.

MANUAL DE USUARIO N9500GT512DZF ECS

1. Presentar el Producto

Gracias por escoger esta tarjeta ECS VGA. Nos complace que haya seleccionado una de las mejores tarjetas VGA con las funciones reforzadas disponibles actualmente. Le recomendamos leer todo este manual de usuario antes de instalar su tarjeta de vídeo para asegurar que el proceso de instalación le salga bien.

Requisitos de Sistema

• Procesador 800 MHz o superior
• Memoria de sistema de 128 MB mínima
  • Ranura AGP o PCI Express
  • Lector CD-ROM o DVD-ROM
  • Microsoft Windows 2000/XP/2003/VISTA
• Mínimo 100 MB de espacio libre de HD

2. Instalación de Hardware

2.1. Contenidos

1. Tarjeta VGA con Motor de Gráficas NVIDIA
2. Software y Driver CD
3. Guía de Instalación Rápida
4. Adaptador de Cable

El nombre de modelo e ilustraciones en este Manual de Usuario son solamente para la referencia, que pueden ser levemente diferentes de su tarjeta.

2.2. Instalación de Hardware

1. Apague su PC y desconecte el conector de alimentación.
2. Quite la tapa. Si hay algun dispositivo homogéneo, quitelo (Para evitar daños de las estáticas, asegúrese de haber descargado las estáticas antes de la instalación).
3. Quite la tarjeta VGA de la bolsa antiestática e instalela en la placa principal cuidadosamente (Algunas tarjetas tienen un cable de alimentación adicional, si tu tarjeta tiene una, asegúrese de que el cable esté conectado a la fuente de alimentación, o ¡la tarjeta no funciona bien!).
4. Coloque la tapa y conecte el cable de monitor al puerto de salida de Vídeo detrás de la tarjeta VGA.
5. Reinicie your PC.

1. No conecte el cable de la tarjeta VGA cuando su PC está corriendo, o puede dañar los componentes de la tarjeta VGA fácilmente.
2. Asegúrese de insertar la tarjeta VGA en la ranura correcta. Las tarjetas PCI-Express diferen de las tarjetas AGP (¡Refiera a las gráficas abajo!). Asegúrese de ubicar la ranura correcta o dañará su PC.

1. Las placas principales pueden llevar dos ranuras PCI-Express, refiera al manual de su tarjeta principal para ubicar la ranura correcta para usar con un solo sistema de tarjeta.

3. Instalación de Software

Inserte el Software y Driver CD en su CD-ROM, el programa ECS VGA INSTALLER correrá automáticamente (Si su sistema no viene con este programa, ejecute el Install CD.exe en el submenú).

3.1. Instalar Utilidad de Unidad de Placa Principal

Se debe instalar primero la utilidad de unidad de placa principal si no usa el chipset Intel.

Paso 1:

Seleccione el ítem en el Menú Principal

En la sigte. ventana, seleccione la categoría de chipset correcto de su placa principal e instale el driver.

DirectX maximiza el rendimiento, estabilidad y seguridad de su tarjeta VGA. Puede saltar este paso si su sistema operativo es Windows XP SP2 o superior.

Paso 1:

Seleccione < DirectX> en el Menú Principal.

Instale DirectX paso a paso según las instrucciones en pantalla.

Reinicie su ordenador cuando se completa la instalación.

Si ya tiene los drivers instalados en su sistema, eliminelos antes de instalar el nuevo.

Paso 1:

Seleccione Añadir/Quitar Programas en la ventana Panel de Control.

Paso 2:

Seleccione y suprimalo.

3.3.2. Instalar el Driver de la Tarjeta VGA

Puede instalar el drvier a través de cualquiera de las sigtes. dos formas.

Forma 1: Autoinstalación del Programa ECS VGA INSTALLER.

Paso 1:

Seleccione el ítem en el Menú Principal.

El Programa de Instalación corre automáticamente.

nVIDIA

Paso 3:

Instale el Driver siguiendo las instrucciones en pantalla.

Haga clic en el botón y reinicie su ordenador cuando se completa la instalación.

Forma 2: Sistema Encuentra el Dispositivo de Hardware Nuevo

Inicie el ordenador después de terminar la instalación. Aparecerá la ventana Nuevo Hardware Encontrado. Inserte el CD de instalación embalado con su paquete de tarjeta de gráficas en su CD-ROM. Ahora también puede seleccionar y siga la Forma 1 para completar la instalación.

Paso 1:

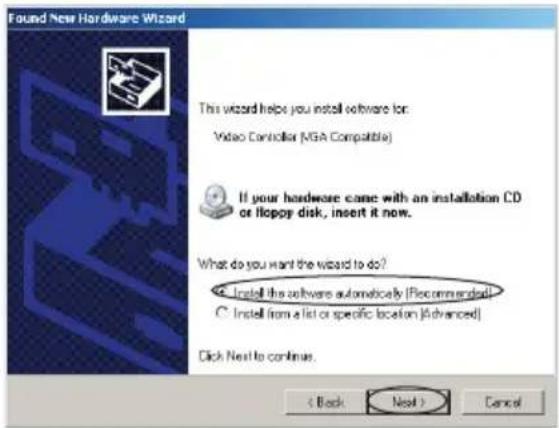

Seleccione en el cuadro de diálogo Nuevo Hardware Encontrado, y haga clic en .

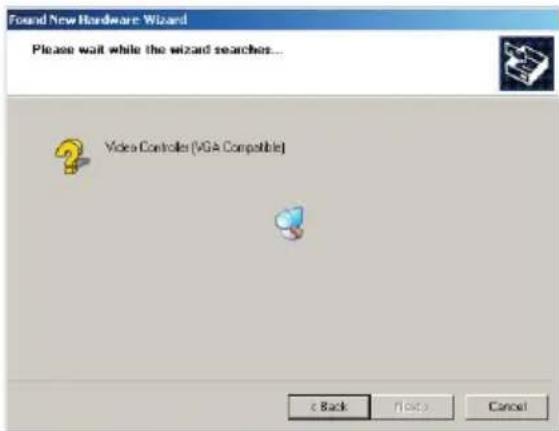

El sistema busca el programa Software y Driver CD y lo instala automáticamente. (Asegúrese de que el disco de driver está en su CD-ROM)

Termine la instalación y reinicie su ordenador.

3.3.3. Actualizar el Programa de Driver de la Tarjeta VGA

El sitio web ECS (www.ecs.com.tw) actualizará el Programa de Driver de Vídeo. Registre en el sitio y baje el programa más nuevo para maximizar el rendimiento del sistema. Puede actualizar el programa a través de las sigtes. dos formas.

Forma 1: Baje el programa de actualización e instalelo directamente. Baje y ejecute el programa de actualización. Para más detalles, Refiera a la instalación del programa del driver de la tarjeta VGA.

Forma 2: Actualice el programa de unidad manualmente.

Paso 1:

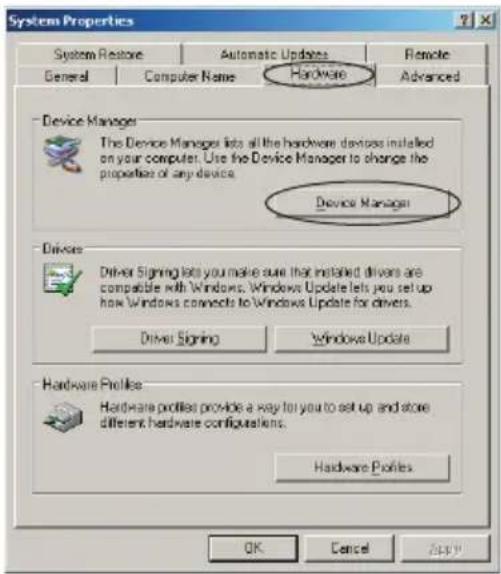

Seleccione Sistema en el Panel de Control, y seleccione la ficha Hardware y haga clic en en la ventana nueva

Haga doble clic en , haga clic derecho en el dispositivo que desea actualizar, y seleccione

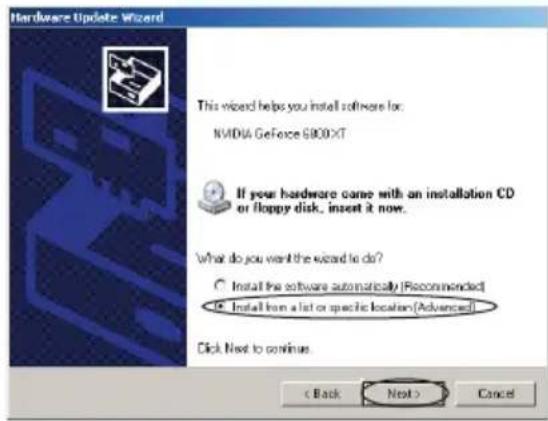

En el cuadro de diálogo , seleccione la opción . Haga clic en

Seleccione la opción . Haga clic en .

En el cuadro de diálogo , siga la instrucción, seleccione la opción y termine de actualizar.

Después de haber instalado el driver y las características adicionales, puede ahora configurar las configuraciones de la muestra.

No todas las funciones descriptas abajo son soportadas por su tarjeta VGA ¡Las funciones se difieren por las Motores de Gráficas!

4.1 Ajustar la Resolución de Pantalla y Calidad de Color

Paso 1:

Haga clic derecho con su ratón en cualquier lugar sobre un espacio en blanco en su escritorio Windows y seleccione .

Paso 2:

Seleccione la ficha Configuraciones, ahora puede configurar la resolución de pantalla deseada con usar su ratón para mover el deslizador para aumentar la resolución (mueva el deslizador a la izquierda hacia menos). También puede cambiar la calidad de color con hacer clic en el menú estirado Colores. Se le recomienda configurar en la máxima resolución posible. (Gráfica 1).

4.2 Ajustar el Índice de Renovar el Monitor

Haga clic en el botón Avanzado en la ventana Propiedades de Muestra, seleccione la ficha Monitor, ahora puede escoger el índice de renovar del menú estirado Frecuencia de Renovar (Gráfica 2).

4.3 Información sobre la Tarjeta VGA

El ítem provee la información sobre la versión de Video BIOS, la versión ForceWare, el nombre del chipset NVIDIA, tipo de BUS, IRQ, la capacidad de Memoria de Vídeo y el Sistema Operativo, etc.

Haga clic en el icono flecha en la imagen en el escritorio para ajustar la ubicación de la pantalla.

4.5. Configuraciones de la Muestra nView

El modo de muestra nView le permite conectar la tarjeta VGA a dos dispositivos de muestra (incluye la muestra digital y TV). nView incluye cinco modos: Un Monitor, Duplicación, Span Horizontal, Span Vertical, o Muestra Simultánea.

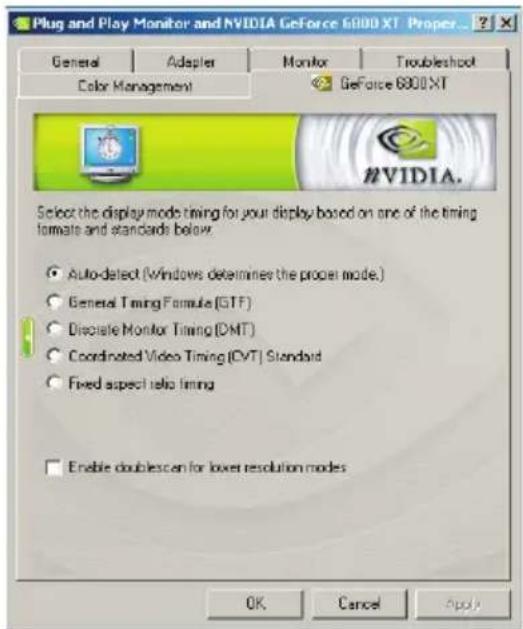

4.6. Cronometraje de Modo de Muestra

Este ítem le permite configurar el cronometraje de modo de muestra para el monitor.

4.7. Configuraciones de Rendimiento y Calidad

La función de rendimiento y calidad le permite crear los perfiles personalizados dependiendo de las diferentes necesidades de software. La Utilidad NVIDIA está cargada con una amplia selección de perfiles para los juegos populares. Se puede personalizar todos los perfiles con las opciones disponibles.

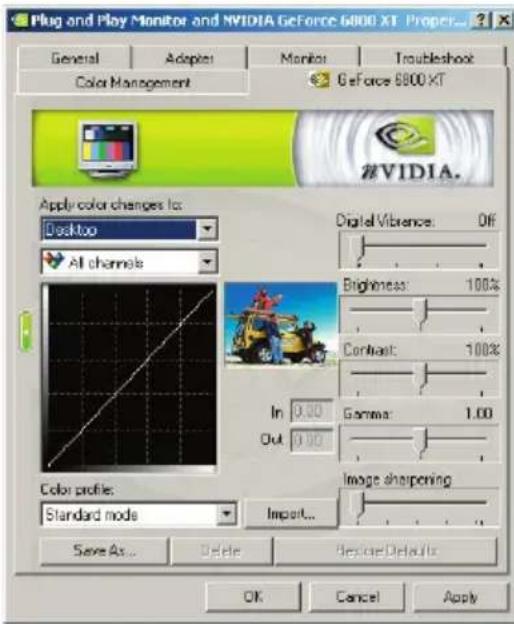

4.8. Corrección de Color

Puede cambiar una cantidad de opciones relacionadas de color en la ficha corrección de color.Se puede alterar, guardar e importar los perfiles para las diferentes necesidades.Las cinco configuraciones predefinidas de su tarjeta son Vibrancia Digital, Brillo, Contraste, Gamma y Nitidez de Imagen.

4.9. Configuraciones de Solapar Vídeo

Se usa la función Configuraciones de Solapar Vídeo para ajustar la manera que aparece el vídeo en su pantalla cuando el software de reproducción está usando el solapar hardware.

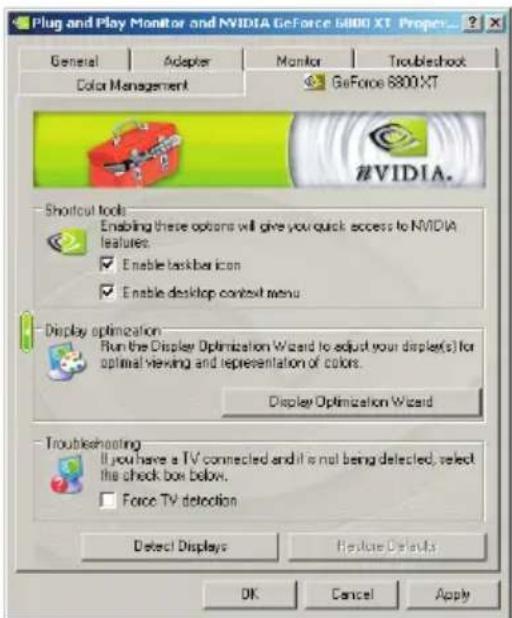

Este ítem le habilita la detección de los dispositivos de TV conectados y reconfigurar las configuraciones predefinidas.

La función NVRotate le permite girar el área de muestra. Es útil para los monitores que tienen los modos paisaje y retrato. Seleccione entre los modos con las teclas flecha.

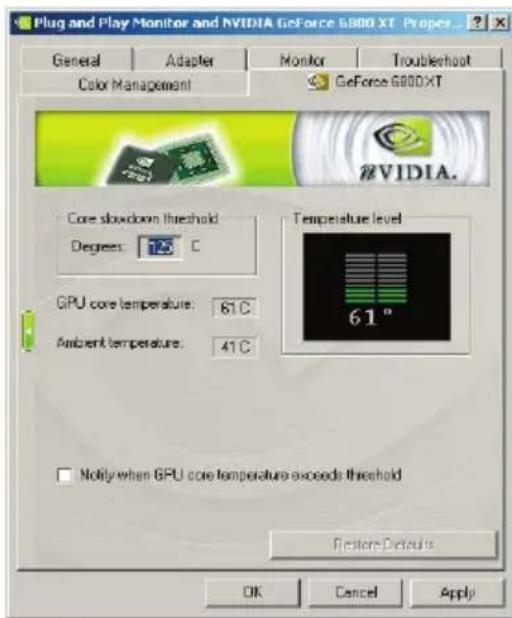

4.12. Configuraciones de Temperatura

La función Configuraciones de Temperatura muestra la temperatura de su tarjeta de gráficas y tiene una función de alarma en caso que se sobrecaliente su tarjeta.

Plug and Play Monitor and NVIDIA GeForce 6000 XT Proper... General Adapter Monitor Troubleshoot Color Management GeForce 6000XT Core slowdown threshold Degrees: 125 °C GPU core temperature: 61°C Ambient temperature: 41°C Temperature level 61° □ Notify when GPU core temperature exceeds threshold Restore Defaults OK Cancel Apply

4.13. Resoluciones de Pantalla e Índices de Renovar

Este ítem le permite ajustar rápidamente la resolución, calidad de color e índice de renovar pantalla de su monitor.

4.14. Administración de Escritorio

La función Administración de Escritorio es una función fácil de usar que le permite afinar muchas configuraciones de muestra.

4.15. Edición del Menú de Pantalla

Esta función permite el usuario definir la ficha herramientas. Para suprimir los ítems de menú no usados con frecuencia, puede estirarlos del menú de monitor NVIDIA a la lista abajo. Para recuperarlos, pongalos de vuelta en el menú uno por uno, o haga clic en .

La tecnología SLI (Scalable Link Interface/Interfaz de Vínculo Escalable) puede mejorar el rendimiento dramáticamente.

¡La Tecnología NVIDIA SLI solamente soporta el sistema operativo Windows 2000/XP!
