РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NSC901 YAMAHA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ1En

sus autoridades locales y pregunte por el método correcto de disposición. Cuidados del altavozParamantenerimpolutalasuperciesatinadadelacabadobrillante,límpielaconunpañosecoysuave.Paraevitardañarelacabado,noapliquedisolventesquímicoscomoelalcohol,bencina,disolventes,insecticidas,etc.Noutilicetampocountrapohúmedoocualquiertipodetrapoqueconten-gadisolventesquímicosnicoloqueunaláminadeplásticoodeviniloencimadelaltavoz.Silohace,elacabadopodríapelarse,elcolordesvanecerseolaláminapodríaadherirsealasupercie.1Ru

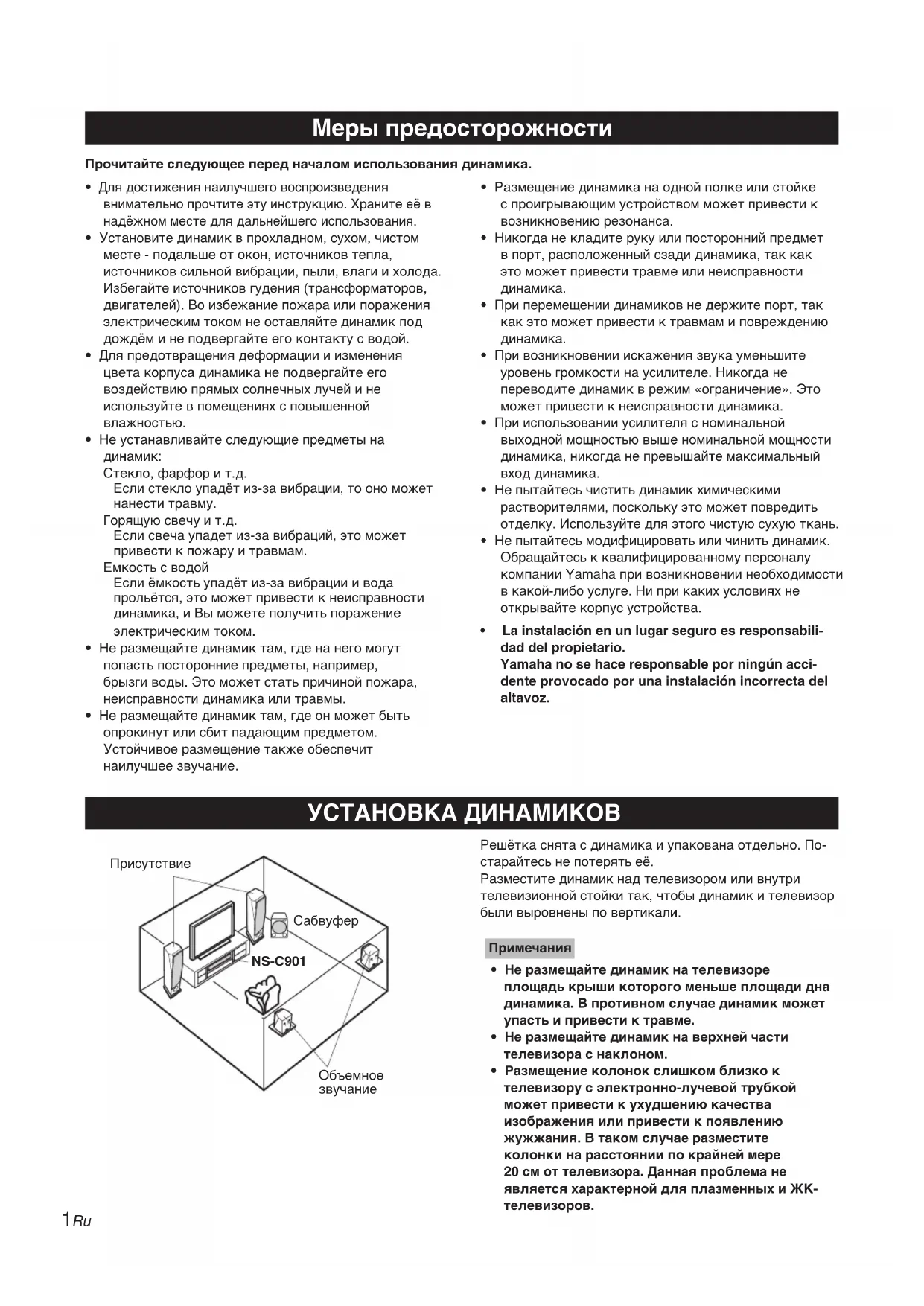

Прочитайте следующее перед началом использования динамика.

Меры предосторожности

• Для достижения наилучшего воспроизведения

внимательно прочтите эту инструкцию. Храните её в

надёжном месте для дальнейшего использования.

• Установите динамик в прохладном, сухом, чистом

месте - подальше от окон, источников тепла,

источников сильной вибрации, пыли, влаги и холода.

Избегайте источников гудения (трансформаторов,

двигателей). Во избежание пожара или поражения

электрическим током не оставляйте динамик под

дождём и не подвергайте его контакту с водой.

• Для предотвращения деформации и изменения

цвета корпуса динамика не подвергайте его

воздействию прямых солнечных лучей и не

используйте в помещениях с повышенной

• Не устанавливайте следующие предметы на

Стекло, фарфор и т.д.

Если стекло упадёт из-за вибрации, то оно может

Горящую свечу и т.д.

Если свеча упадет из-за вибраций, это может

привести к пожару и травмам.

Если ёмкость упадёт из-за вибрации и вода

прольётся, это может привести к неисправности

динамика, и Вы можете получить поражение

электрическим током.

• Не размещайте динамик там, где на него могут

попасть посторонние предметы, например,

брызги воды. Это может стать причиной пожара,

неисправности динамика или травмы.

• Не размещайте динамик там, где он может быть

опрокинут или сбит падающим предметом.

Устойчивое размещение также обеспечит

• Размещение динамика на одной полке или стойке

с проигрывающим устройством может привести к

возникновению резонанса.

• Никогда не кладите руку или посторонний предмет

в порт, расположенный сзади динамика, так как

это может привести травме или неисправности

• При перемещении динамиков не держите порт, так

как это может привести к травмам и повреждению

• При возникновении искажения звука уменьшите

уровень громкости на усилителе. Никогда не

переводите динамик в режим «ограничение». Это

может привести к неисправности динамика.

• При использовании усилителя с номинальной

выходной мощностью выше номинальной мощности

динамика, никогда не превышайте максимальный

• Не пытайтесь чистить динамик химическими

растворителями, поскольку это может повредить

отделку. Используйте для этого чистую сухую ткань.

• Не пытайтесь модифицировать или чинить динамик.

Обращайтесь к квалифицированному персоналу

компании Yamaha при возникновении необходимости

в какой-либо услуге. Ни при каких условиях не

открывайте корпус устройства.

• La instalación en un lugar seguro es responsabili-

Решётка снята с динамика и упакована отдельно. По-

старайтесь не потерять её.

Разместите динамик над телевизором или внутри

телевизионной стойки так, чтобы динамик и телевизор

были выровнены по вертикали.

• Не размещайте динамик на телевизоре

площадь крыши которого меньше площади дна

динамика. В противном случае динамик может

упасть и привести к травме.

• Не размещайте динамик на верхней части

телевизора с наклоном.

• Размещение колонок слишком близко к

телевизору с электронно-лучевой трубкой

может привести к ухудшению качества

изображения или привести к появлению

жужжания. В таком случае разместите

колонки на расстоянии по крайней мере

20 см от телевизора. Данная проблема не

является характерной для плазменных и ЖК-

■ ПОДКЛЮЧЕНИЯ Вам необходим отдельно приобретаемый кабель дина-мика. y Размер и/или материал кабеля колонки отражается на качестве звучания. Поэтому, рекомендуется приобре-сти высококачественный кабель колонки для наилуч-шего срабатывания данного аппарата.Примечания• Подключите разъёмы (+) на усилителе и динамиках, используя одну сторону кабеля. Подключите разъёмы (–) на обоих устройствах, используя другую сторону кабеля.• Подсоедините динамик к центральным клеммам усилителя, соблюдая правильную полярность (+, –). Если динамик будет подключен с обратной полярностью, звук будет неестественным с пониженным уровнем нижних частот.• При использовании усилителя с номинальной выходной мощности выше номинальной мощности динамика, никогда не превышайте максимальный вход динамика.• Динамик может быть повреждён при продолжительном воспроизведении определённых звуков на высоком уровне громкости. Например, при продолжительном воспроизведении синусоидальных волн от тестового диска, низкочастотных сигналов от электронных инструментов и т.д., или при соприкосновении пера проигрывателя с поверхностью диска, убавьте уровень звука для предотвращения динамика от повреждения.• Посмотрите руководство по эксплуатации, прилагаемое к усилителю или приёмнику.Подключение кабелей: 1 Ослабьте ручку.

2 Срежьте 15 мм изоляции с обоих концов каждого кабеля и скрутите оголенные провода вместе аккуратно и плотно, как показано ниже. 15

3 Вставьте оголенный провод в отверстие.

4 Затяните ручку и зафиксируйте кабели.

5 Проверьте прочность соединения, попытавшись слегка вытянуть кабели из разъема. ПОДКЛЮЧЕНИЕ К УСИЛИТЕЛЮ Перед подключением убедитесь, что усилитель выключен.

УсилительNS-C901ЗатянутьЧерный (–)Красный (+)ОслабитьИзоляционная оплёткаОголённый провод

Однополюсный штепсель Использование однополюсного

1 Затяните ручку разъема. 2 Просто вставьте однополюсный штепсель в разъем.Примечания• Не допускайте соприкосновения оголенных проводов разной полярности друг с другом, поскольку это может вызвать неисправность динамика, усилителя или обоих компонентов.• Не вставляйте изоляционную оплётку в отверстие. Звук, возможно, не будет выводиться.3Ru

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2-полосная фазоинверторная акустическая система

с магнитным экранированием

Низкочастотный громкоговоритель конического типа

Алюминиевый высокочастотный купольного типа

Частотная характеристика 56 Гц - 50 кГц (–10 дБ)

Номинальная входная мощность 50 Вт

Максимальная входная мощность 200 Вт

Чувствительность 90 дБ/2,83 В/м

Частота разделения каналов 4,2 кГц

Размеры (ШxВxГ) 500 x 170 x 271 мм

• Технические характеристики могут быть изменены

без предварительного уведомления в целях

усовершенствования изделия.

• Не превышайте указанные выше значения входной

ПРИСОЕДИНЕНИЕ РЕШЁТКИ

Динамик и решётка упакованы отдельно друг от друга.

Чтобы прикрепить решётку, совместите шесть

выступов (магнитов) на обратной стороне решётки с

шестью соответствующими штифтами.

• При отсутствии крышки не касайтесь головок

динамика руками и не прилагайте излишних

усилий при использовании инструментов.

• С обратной стороны решётки расположены

магниты. Не кладите решётку, когда не

используете её, вблизи предметов, которые

притягиваются магнитами, например телевизор,

часы, магнитные карты, дискеты и т.д.

Уход за акустической системой

Для поддержания блеска и чистоты полированной

поверхности вытирайте ее мягкой сухой тканью.

Во избежание повреждения отделки не применяй-

те такие химические составы, как спирт, бензин,

растворители, средства от насекомых и т. д. Кроме

того, не используйте влажную ткань и ткань,

пропитанную химическими растворителями, и не

кладите на колонку пластиковые или виниловые

листы. В противном случае отделка может отсла-

иваться, цвет — блекнуть, а листы — прилипать к
