Тип продукта	Графическая карта ECS N7200GS256DZ
Графический процессор	NVIDIA GeForce 7200 GS
Видеопамять	256 МБ DDR2
Интерфейс шины	AGP или PCI Express
Размеры (приблизительно)	150 мм x 60 мм (однослотовая карта)
Вес (приблизительно)	100 г
Требуемое питание	25 Вт макс., дополнительный разъем питания не требуется (некоторые модели могут иметь его)
Совместимая операционная система	Windows 2000, XP, 2003, Vista
Минимальная конфигурация	Процессор 800 МГц, 128 МБ ОЗУ, 100 МБ дискового пространства, CD/DVD-привод
Видеовыходы	VGA + DVI (в зависимости от модели)
Основные функции	Ускорение графики DirectX, поддержка нескольких мониторов nView, технология SLI (под Windows 2000/XP), настройки производительности и качества, цветокоррекция, поворот дисплея NVRotate
Установка	Откройте корпус, вставьте карту в соответствующий слот, подключите монитор, установите драйверы с CD или с сайта ECS
Уход и чистка	Регулярно удаляйте пыль сжатым воздухом, избегайте влажности и статического электричества
Безопасность	Снимите статическое электричество перед работой, не подключайте видеокабель при включенном питании, используйте подходящий слот (AGP или PCIe)
Запасные части и ремонтопригодность	Запасные части не предоставляются. В случае неисправности обратитесь в службу поддержки ECS или к уполномоченному ремонтнику
Общая информация	Инструкция доступна на нескольких языках на notice-facile.com. Обновление драйверов на www.ecs.com.tw

Часто задаваемые вопросы - N7200GS256DZ ECS

Как установить графическую карту N7200GS256DZ?

Выключите ПК, отключите питание, снимите крышку, вставьте карту в слот AGP или PCI Express, подключите монитор и перезагрузитесь. Установите драйверы с прилагаемого CD или загрузите последние версии с сайта ECS.

Почему экран остается черным после установки?

Проверьте, что карта плотно вставлена в правильный слот, кабель монитора правильно подключен и питание достаточное. Попробуйте перезагрузиться в безопасном режиме и удалите старые драйверы.

Какие операционные системы совместимы?

Карта совместима с Windows 2000, XP, 2003 и Vista. Драйверы для этих систем предоставляются на установочном CD.

Можно ли использовать два монитора с этой картой?

Да, благодаря технологии nView вы можете подключить два устройства отображения (цифровой монитор и телевизор) и выбрать режимы: дублирование, расширение или одновременное отображение.

Как настроить разрешение и частоту обновления?

Щелкните правой кнопкой мыши на рабочем столе, выберите Свойства экрана, вкладка Параметры для разрешения, и вкладка Дополнительно > Монитор для частоты обновления.

Поддерживается ли функция SLI?

Да, технология NVIDIA SLI поддерживается, но только под Windows 2000/XP. Она позволяет улучшить производительность рендеринга, используя две одинаковые графические карты.

Как контролировать температуру карты?

Используйте панель управления NVIDIA. Перейдите в Настройки температуры, чтобы отобразить текущую температуру и настроить сигнал перегрева.

Где скачать последние драйверы?

Зайдите на официальный сайт ECS: www.ecs.com.tw. Найдите модель N7200GS256DZ в разделе загрузок, чтобы получить последнюю версию драйвера.

Требуется ли для карты внешнее питание?

Обычно нет, питания через слот PCIe или AGP достаточно (макс. 25 Вт). Однако некоторые модели могут иметь дополнительный разъем питания; проверьте свою карту.

Как удалить старые драйверы перед установкой новых?

Перейдите в Панель управления > Установка и удаление программ, выберите старый драйвер NVIDIA и удалите его. Перезагрузите ПК, затем установите новый драйвер.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N7200GS256DZ ECS

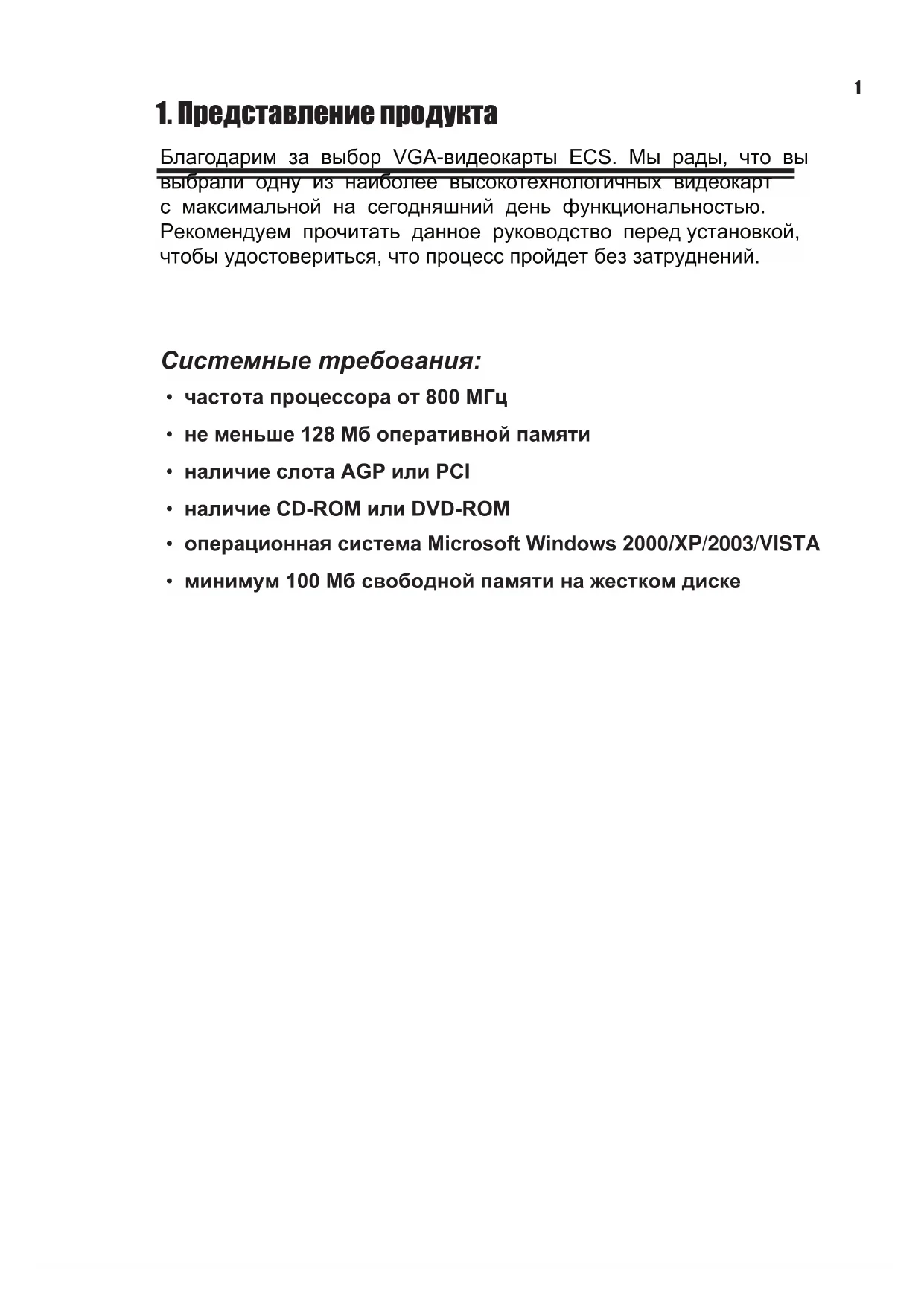

1. Представление продукта

Благодарим за выбор VGA-видеокарты ECS. Мы рады, что вы выбрали одну из наиболее высокотехнологичных видеокарт с максимальной на сегодняшний день функциональностью. Рекомендуем прочитать данное руководство перед установкой, чтобы удостовериться, что процесс пройдет без затруднений.

Системные требования:

• частота процессора от 800 МГц
- не меньше 128 Мб оперативной памяти
• наличие слота AGP или PCI
- наличие CD-ROM или DVD-ROM
- операционная система Microsoft Windows 2000/XP/2003/VISTA
• минимум 100 Мб свободной памяти на жестком диске

2. Установка видеокарты

2.1. Содержимое упаковки

1. VGA-видеокарта с графическим процессором NVIDIA
2. Компакт диск с драйверами и программами
3. Руководство по установке
4. Кабель-переходник

Названия моделей и иллюстрации в данном руководстве приведены для справки, и могут немного отличаться от названия и вида приобретенной вами модели.

2.2. Установка оборудования

1. Выключите компьютер и отсоедините шнур питания.
2. Снимите крышку корпуса. Если в компьютере установлено аналогичное устройство, извлеките его. (Чтобы избежать повреждений от статического электричества, перед установкой снимите электростатический заряд).
3. Выньте видеокарту из антистатического пакета, и осторожно установите на материнскую плату (некоторые платы имеют автономное питание, в этом случае убедитесь, что оно подключено, иначе карта не будет работать правильно)
4. Установите крышку корпуса, подключите кабель монитора к видеовыходу видеокарты.
5. Включите компьютер.

1. Все операции следует проводить при выключенном компьютере, иначе можно повредить компоненты видеокарты.

2. Установка в неправильный слот может повредить компьютер. Убедитесь, что вы вставляете видеокарту в правильный слот: PCI и AGP слоты отличаются друг от друга (см. рисунок).

1. На материнской плате могут присутствовать два PCI-слота. Узнайте из руководства по видеокарте, какой из слотов нужно использовать в системах с одной видеокартой.

3. Установка программного обеспечения

Вставьте диск с драйвером и программным обеспечением в CD-ROM. Далее дождитесь автоматического запуска программы ECS VGA INSTALLER (если этого не произошло, запустите файл CD.exe с диска).

3.1. Установка драйверов для работы с материнской платой

Если вы используете чипсет, произведенный не Intel, сначала необходимо установить драйвера для работы с материнской платой.

War 1:

Выберите в главном меню пункт .

В открывшемся окне выберите тот чипсет, который соответствует вашей материнской плате, и установите драйвер.

DirectX позволяет улучшить работу, стабильность и безопасность вашей видеокарты. Если у вас установлена операционная система Windows XP с SP2 или выше, то следующие шаги можно пропустить.

War 1:

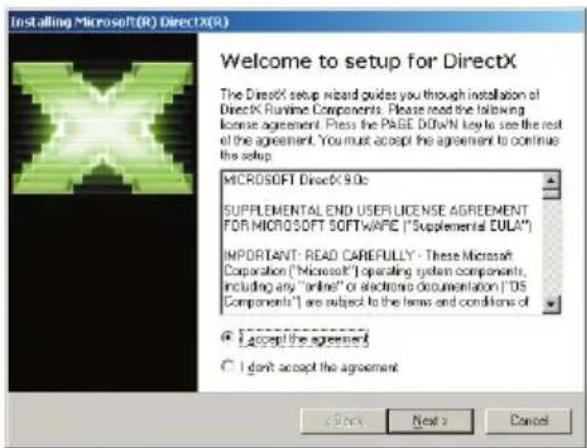

Выберите в главном меню пункт < DirectX> .

Установите DirectX, следуя инструкциям, которые будут появляться на экране.

После окончания установки перезагрузите компьютер.

3.3 Установка драйвера видеокарты

3.3.1. Удаление старых драйверов

Если вы уже устанавливали драйвера для видеокарты, то перед новой установкой их следует удалить.

War 1:

Выберите пункт Add/Remove Programs в Control Panel.

War 2:

Выберите пункт и удалите имеющиеся драйвера.

3.3.2. Установка новых драйверов

Вы можете установить новые драйвера, используя любой из двух нижеописанных способов.

Способ 1: Автоматическая установка из программы ECS VGA INSTALLER.

War 1:

Выберите в главном меню пункт .

Автоматически запустится программа установки.

nVIDIA®

War 3:

Установите драйвер, следуя инструкциям на экране.

По окончании установки нажмите кнопку Finish и перезагрузите компьютер .

Способ 2: Система может автоматически распознать новое устройство

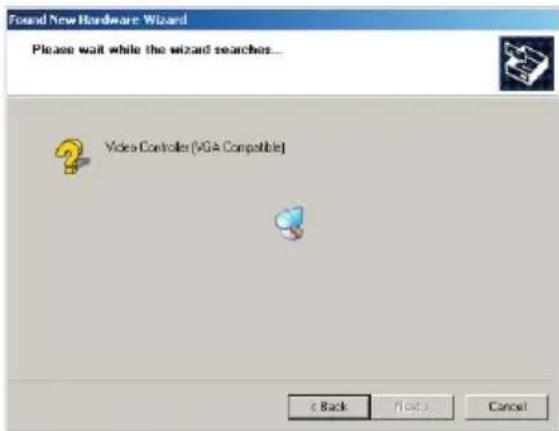

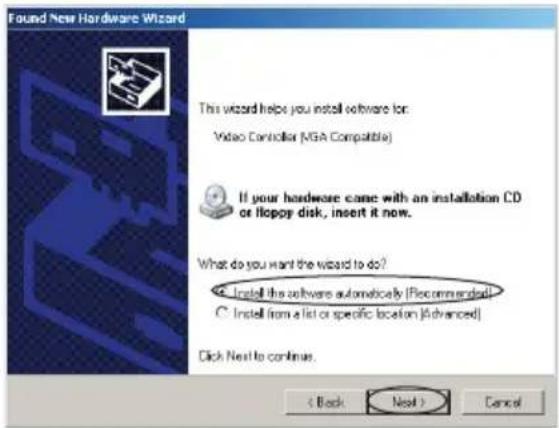

Включите компьютер после завершения установки. Сразу же появится окно отображения новых устройств. Вставьте установочный диск, прилагаемый к видеокарте, в CD-ROM. Для установки драйверов вы можете либо нажать кнопку и воспользоваться инструкциями способа 1, либо выполнить следующие операции.

War 1:

В диалоговом окне выберите .Выберите тип видеокарты и нажмите кнопку .

Система автоматически начнем поиск диска с программным обеспечением и драйверами, затем автоматически произведет установку (Заранее убедитесь, что вы поместили в CD-ROM диск с драйверами).

После окончания установки перезагрузите компьютер

3.3.3. Обновление драйверов видеокарты

Время от времени на сайте ECS (www.ecs.com.tw) появляются обновления для драйверов видеокарт. Для оптимальной работы оборудования нужно, зарегистрировавшись, скачать последние версии программ. Обновить программы вы можете следующими двумя способами.

Способ 1: Скачайте обновления программы и установите непосредственно из файла. Скачайте и автоматически запустите программу обновления драйверов.

Способ 2: Обновление драйверов вручную

War 1:

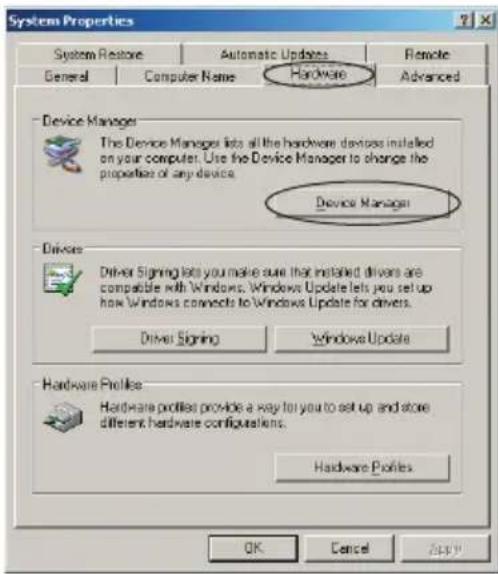

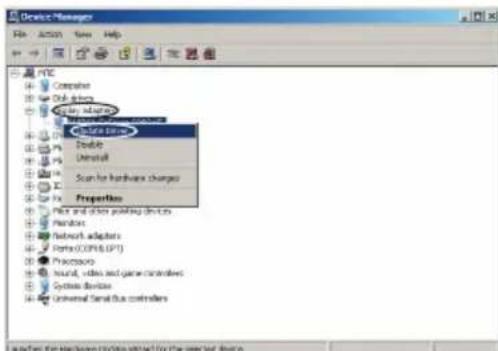

Выберите пункт System в Control Panel. В появившемся окне нажмите кнопку < Device Manager>.

Дважды нажмите на , затем правой кнопкой мыши кликните на устройство, которое необходимо обновить, и выберите .

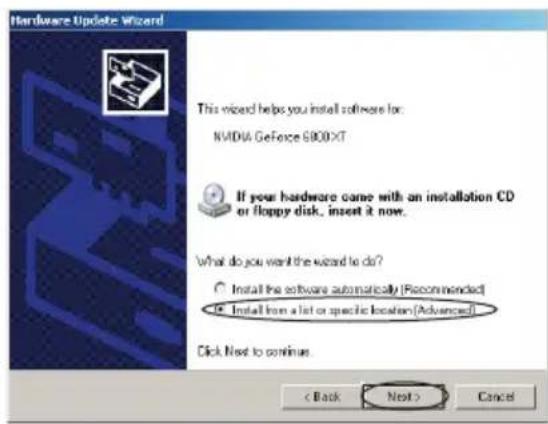

В диалоговом окне выберите опцию . Нажмите кнопку .

Выберите опцию . Нажмите кнопку .

В диалоговом окне нажмите кнопку Установка обновлений завершена.

4. Настройка программного обеспечения

После установки драйверов вы, возможно, захотите изменить настройки дисплея.

В вашей видеокарте могут поддерживаться не все описанные ниже функции. Функциональность видеокарт варьируется в зависимости от графического процессора.

4.1 Установка разрешения экрана и качества ветопередачи

War 1:

Нажмите правой кнопкой мыши в любой точке экрана, не занятой приложениями, и в появившемся контекстном меню выберите пункт .

War 2:

На вкладке Settings вы можете установить разрешение экрана с помощью соответствующего ползунка (движение влево означает уменьшение разрешения, движение вправо – увеличение). С помощью выпадающего списка Colors вы можете выбрать качество цветопередачи. Рекомендуется выбирать наилучший вариант (Рисунок 1).

4.2 Установка частоты обновления экрана

Нажав кнопку Advanced в окне Display Properties, выберите закладку Monitor. Из выпадающего списка Refresh Frequency вы можете выбрать нужную частоту обновления экрана.(Рисунок 2).

4.3 Информация о видеокарте

В пункте представлена информация о версиях ForceWare и BIOS видеокарты, названии чипсета, типе шины, прерывании, ёмкости видеопамяти и так далее.

4.4. Настройка положения экрана

С помощью стрелок установите экран в нужное положение.

nView display позволяет подсоединять к видеокарте два устройства (например, монитор и телевизор). Существует 5 режимов nView: Single-Monitor, Duplication, Horizontal Span, Vertical Span, и Simultaneous Display.

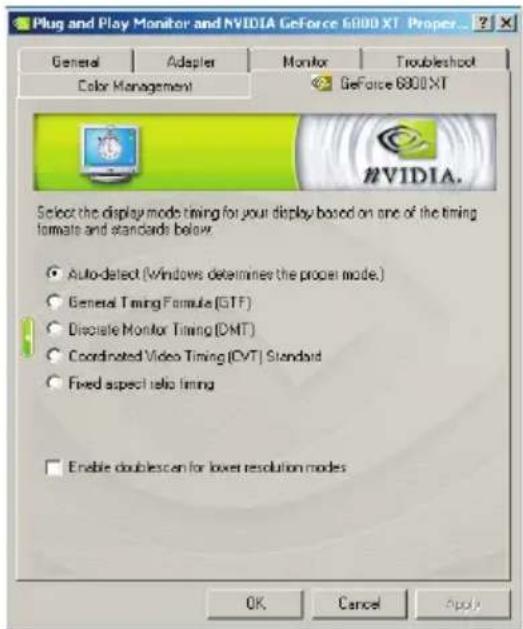

4.6. Режимы синхронизации дисплея

Этот пункт позволяет устанавливать режим синхронизации.

4.7. Настройки качества/быстродействия

Данные настройки позволяют создавать профили для разных типов используемого программного обеспечения. Вместе с драйверами поставляется коллекция профилей для наиболее популярных игр. Любой профиль можно изменить.

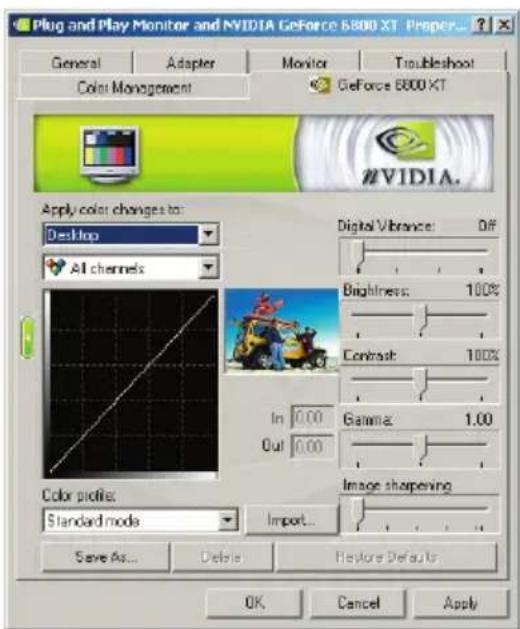

4.8. Коррекция цвета

На данной вкладке вы можете изменять множество параметров, связанных с цветами. Любой профиль можно изменять, сохранять и загружать. Настраивать можно Digital Vibrance, Brightness, Contrast, Gamma and Image Sharpening.

4.9. Настройка наложения изображений

Данная вкладка позволяет настроить то, как выглядит видео при использовании аппаратного наложения.

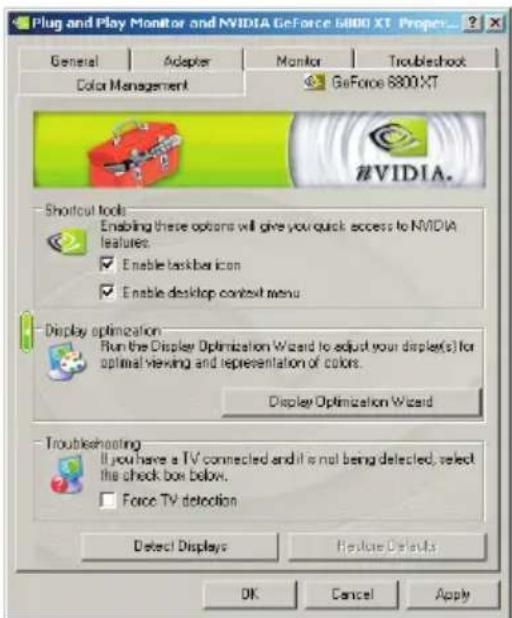

С помощью инструментов можно определять подключенные телевизоры и возвращаться к установкам по умолчанию.

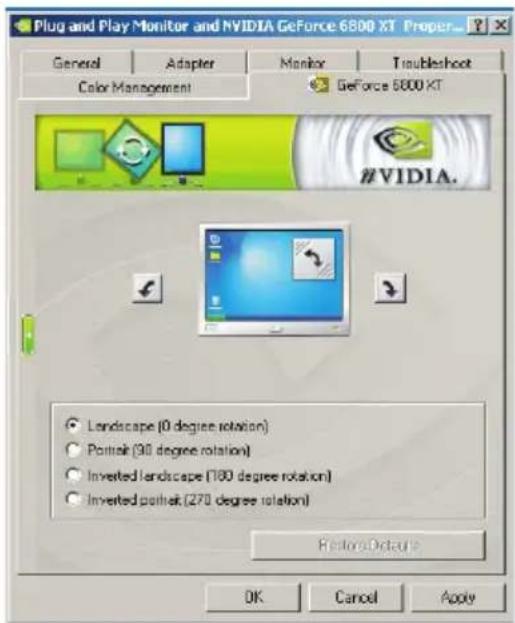

Данная функция позволяет поворачивать область изображения, и полезна для мониторов, которые применяются в вертикальной ориентации. Поменять режим можно с помощью стрелок на клавиатуре.

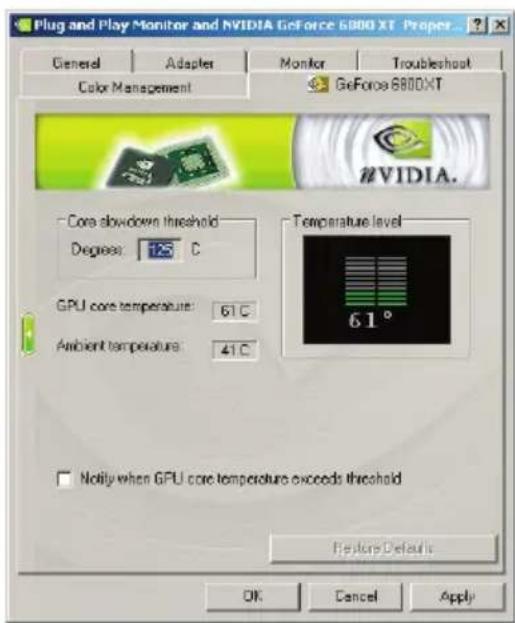

На данной вкладке можно посмотреть температуру видеокарты и настроить порог и сигнал, подаваемый при превышении порога.

4.13. Разрешение и частота обновления

С помощью данной вкладке можно быстро поменять разрешение, качество цветопередачи и частоту обновления монитора.

4.14. Управление десктопом

Функция управления десктопом позволяет легко устанавливать большинство настроек дисплея.

4.15. Редактирование меню экрана

Данная функция позволяет настраивать необходимый инструментарий. Редко используемые пункты меню переносятся в нижний список. Чтобы вернуть их обратно, просто перенесите их в верхний список или нажмите .

4.16. Использование нескольких видеокарт

С помощью технологии SLI можно заметно повысить скорость визуализации.
