N7200GS256DZ - Carte graphique ECS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte graphique ECS N7200GS256DZ
Processeur graphique	NVIDIA GeForce 7200 GS
Mémoire vidéo	256 Mo DDR2
Interface bus	AGP ou PCI Express
Dimensions (approx.)	150 mm x 60 mm (carte simple format)
Poids (approx.)	100 g
Alimentation requise	25 W max, connecteur d'alimentation supplémentaire non requis (certains modèles peuvent en comporter un)
Système d'exploitation compatible	Windows 2000, XP, 2003, Vista
Configuration minimale	Processeur 800 MHz, 128 Mo RAM, 100 Mo espace disque, lecteur CD/DVD
Sorties vidéo	VGA + DVI (selon modèle)
Fonctions principales	Accélération graphique DirectX, support multi-écran nView, technologie SLI (sous Windows 2000/XP), réglages de performances et qualité, correction chromatique, rotation d'affichage NVRotate
Installation	Ouvrir le boîtier, insérer la carte dans le slot approprié, connecter le moniteur, installer les pilotes depuis le CD ou le site ECS
Entretien et nettoyage	Dépoussiérer régulièrement à l'air comprimé, éviter l'humidité et l'électricité statique
Sécurité	Décharger l'électricité statique avant manipulation, ne pas brancher le câble vidéo en marche, utiliser le slot adapté (AGP ou PCIe)
Pièces détachées et réparabilité	Aucune pièce détachée fournie. En cas de panne, contacter le support ECS ou un réparateur agréé
Informations générales	Notice disponible en plusieurs langues sur notice-facile.com. Mise à jour des pilotes sur www.ecs.com.tw

FOIRE AUX QUESTIONS - N7200GS256DZ ECS

Comment installer la carte graphique N7200GS256DZ ?

Éteignez le PC, débranchez l'alimentation, retirez le capot, insérez la carte dans le slot AGP ou PCI Express, rebranchez le moniteur et redémarrez. Installez les pilotes depuis le CD fourni ou téléchargez les derniers sur le site d'ECS.

Pourquoi mon écran reste-t-il noir après installation ?

Vérifiez que la carte est bien enfoncée dans le bon slot, que le câble du moniteur est correctement connecté et que l'alimentation est suffisante. Essayez de redémarrer en mode sans échec et désinstallez les anciens pilotes.

Quels sont les systèmes d'exploitation compatibles ?

La carte est compatible avec Windows 2000, XP, 2003 et Vista. Les pilotes pour ces systèmes sont fournis sur le CD d'installation.

Puis-je utiliser deux écrans avec cette carte ?

Oui, grâce à la technologie nView, vous pouvez connecter deux périphériques d'affichage (moniteur numérique et TV) et choisir entre les modes : duplication, extension, ou affichage simultané.

Comment régler la résolution et la fréquence de rafraîchissement ?

Faites un clic droit sur le bureau, sélectionnez Propriétés d'affichage, onglet Paramètres pour la résolution, et onglet Avancé > Moniteur pour la fréquence de rafraîchissement.

La fonction SLI est-elle supportée ?

Oui, la technologie NVIDIA SLI est supportée, mais uniquement sous Windows 2000/XP. Elle permet d'améliorer les performances de rendu en utilisant deux cartes graphiques identiques.

Comment surveiller la température de la carte ?

Utilisez le panneau de configuration NVIDIA. Allez dans Paramètres de température pour afficher la température actuelle et configurer une alarme de surchauffe.

Où télécharger les derniers pilotes ?

Rendez-vous sur le site officiel d'ECS : www.ecs.com.tw. Recherchez le modèle N7200GS256DZ dans la section téléchargements pour obtenir la dernière version du pilote.

La carte nécessite-t-elle une alimentation externe ?

En général non, l'alimentation via le slot PCIe ou AGP suffit (25 W max). Cependant, certains modèles peuvent avoir un connecteur d'alimentation supplémentaire ; vérifiez votre carte.

Comment désinstaller les anciens pilotes avant d'installer les nouveaux ?

Allez dans Panneau de configuration > Ajout/Suppression de programmes, sélectionnez l'ancien pilote NVIDIA et supprimez-le. Redémarrez le PC, puis installez le nouveau pilote.

MODE D'EMPLOI N7200GS256DZ ECS

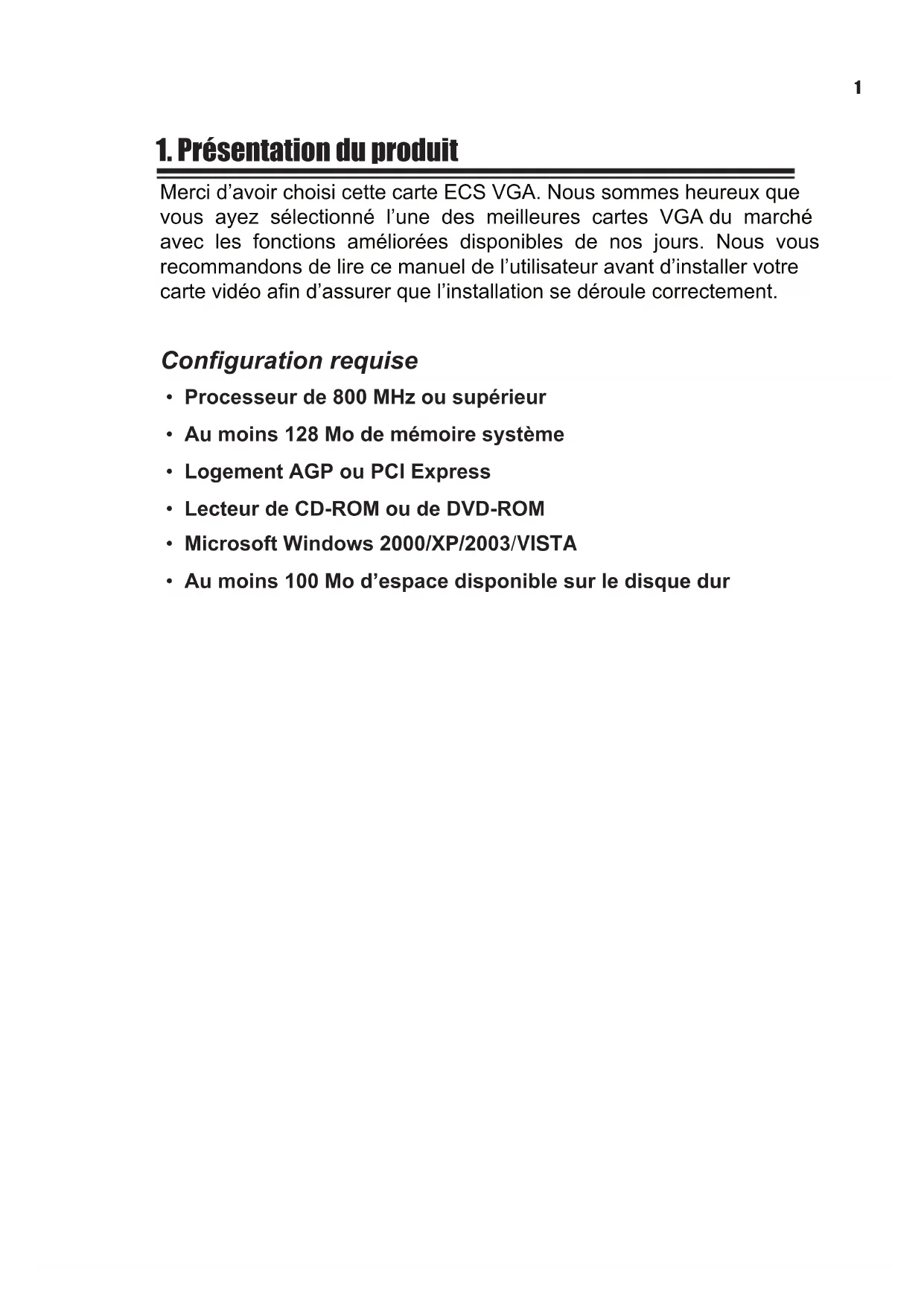

1. Présentation du produit

Merci d'avoir choisi cette carte ECS VGA. Nous sommes heureux que vous ayez sélectionné l'une des meilleures cartes VGA du marché avec les fonctions améliorées disponibles de nos jours. Nous vous recommandons de lire ce manuel de l'utilisateur avant d'installer votre carte vidéo afin d'assurer que l'installation se déroule correctement.

Configuration requise

• Processeur de 800 MHz ou supérieur
  • Au moins 128 Mo de mémoire système
  • Logement AGP ou PCI Express
• Lecteur de CD-ROM ou de DVD-ROM
  • Microsoft Windows 2000/XP/2003/VISTA
• Au moins 100 Mo d'espace disponible sur le disque dur

2. Installation matérielle

2.1. Contenu de l'emballage

1. Carte VGA avec moteur graphique NVIDIA
2. CD de logiciels et de pilotes
3. Guide d'installation rapide
4. Adaptateur de câble

Le nom de modèle et les illustrations utilisées dans ce manuel de l'utilisateur servent uniquement de référence, et peuvent être légèrement différents pour votre carte.

2.2. Installation matérielle

1. Eteignez votre PC et débranchez le connecteur d'alimentation du système.
2. Retirez le capot du boîtier. S'il y a des périphériques homogènes, retirez-les (pour éviter tout dommage dus à l'électricité statique, vérifiez que vous avez déchargé l'électricité statique avant l'installation).
3. Sortez la carte VGA du sac antistatique et installez-la avec pré caution sur la carte mère (certaines cartes sont équipées d'un câble d'alimentation supplémentaire; si votre carte en a un, vérifiez que le câble est connecté à l'alimentation, ou la carte risque de ne pas fonctionner correctement!).
4. Placez le capot du boîtier et connectez le câble du moniteur au port de sortie vidéo arrière de la carte VGA.
5. Redémarrez votre PC.

1. Ne branchez pas le câble de la carte VGA en Plug & Play quand votre ordinateur est encore allumé, ou vous risquez d'endommager les composants de la carte VGA.

2. Vérifiez que vous avez inséré la carte VGA dans le logement correct. Les cartes PCI-Express sont différentes des cartes AGP (reportez-vous aux images ci-dessous!). Vérifiez que vous avez localisé le logement correct, autrement vous risquez d'endommager votre PC.

1. La carte mère peut être équipée de deux logements PCI-Express, consultez le manuel de votre carte mère pour l'emplacement de logement correct à utiliser avec un système à carte unique.

3. Installation du logiciel

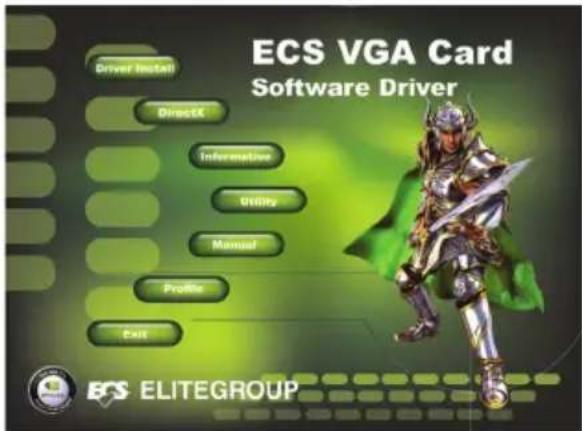

Insérez le CD de logiciels et de pilotes dans votre CD-ROM, le programme ECS VGA INSTALLER s'exécutera automatiquement (Si votre système n'est pas livré avec ce programme, exécutez Install CD.exe dans le sous-menu).

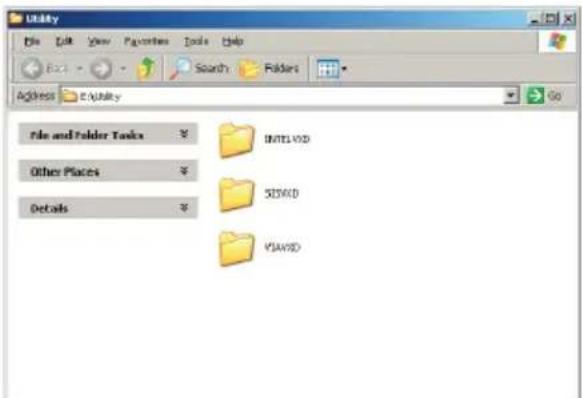

3.1. Installer l'utilitaire du pilote de la carte mère

L'utilitaire du pilote de la carte mère doit être installé d'abord si vous n'utilisez pas de chipset Intel.

Etape 1 :

Sélectionnez l'élément dans le menu Principal.

Dans la fenêtre suivante, sélectionnez la catégorie de chipset correcte de votre carte mère et installez le pilote.

DirectX optimise les performances, la stabilité et la sécurité de vos cartes VGA. Vous pouvez sauter cette étape si votre système d'exploitation est Windows XP SP2 ou supérieur.

Etape 1 :

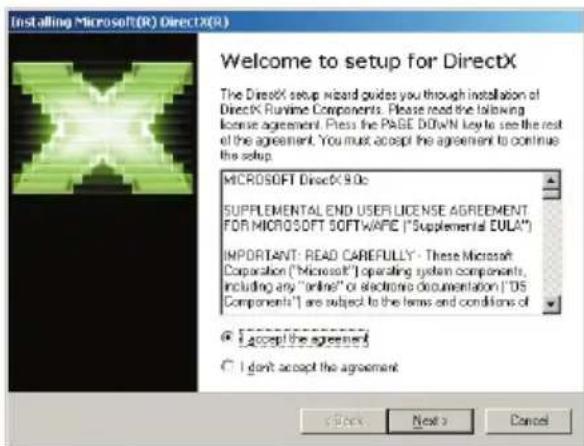

Sélectionnez < DirectX> dans le menu Principal.

Installez DirectX étape par étape conformément aux instructions à l'écran.

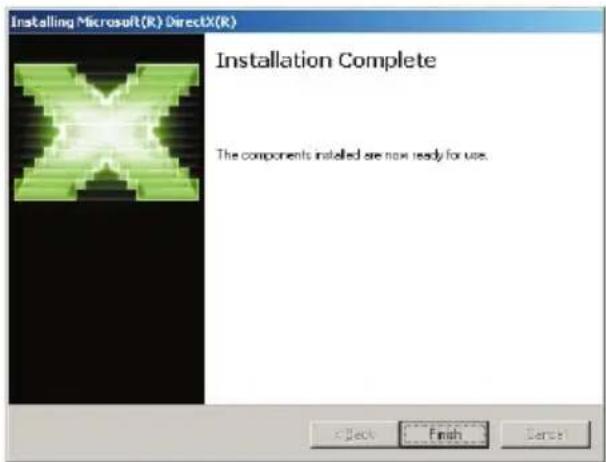

Redémarrez votre ordinateur quand l'installation est terminée.

3.3 Installer le pilote de la carte VGA

3.3.1. Désinstallez les anciens pilotes

Si vous avez déjà installé les pilotes sur votre système, retirez ces pilotes avant d'installer les nouveaux.

Etape 1 :

Sélectionnez Ajout/Suppression de programmes dans la fenêtre Panneau de configuration.

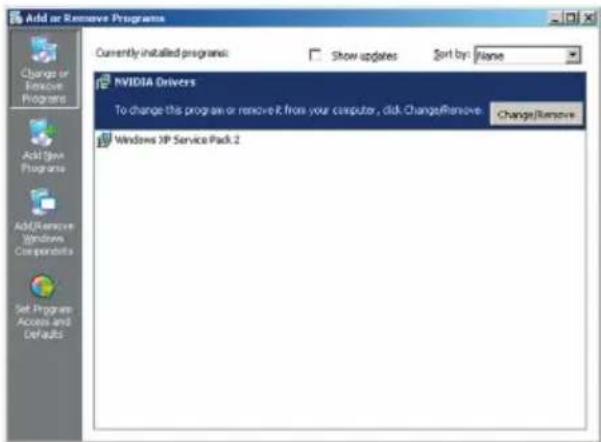

Etape 2 :

Sélectionnez et supprimez-le.

3.3.2. Installez le pilote de la carte VGA

Vous pouvez installer le pilote de la carte VGA de l'une des deux manières suivantes.

Méthode 1 : Installation auto du programme ECS VGA INSTALLER

Etape 1 :

Sélectionnez l'élément dans le menu Principal.

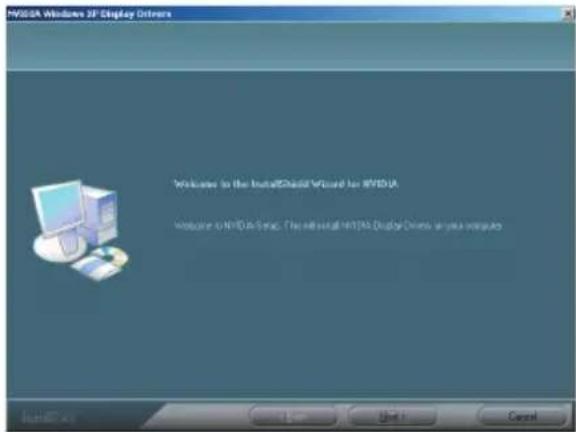

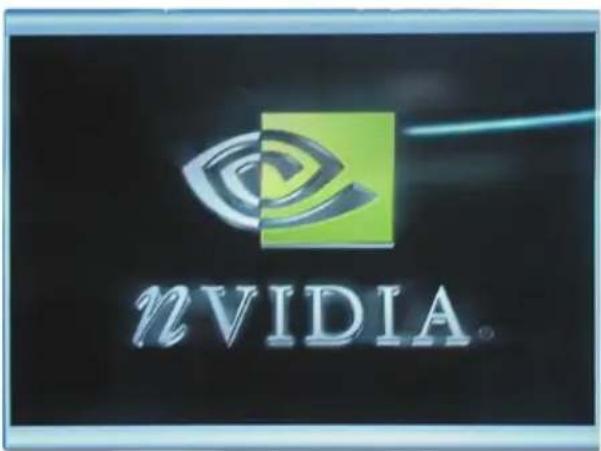

Le programme d'installation s'exécute automatiquement

nVIDIA.

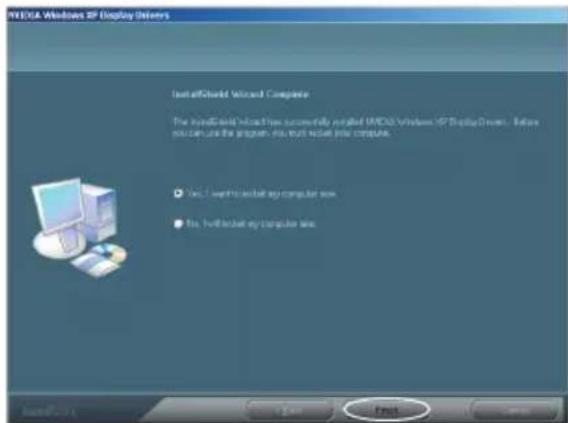

Etape 3 :

Installez le pilote en suivant les instructions à l'écran.

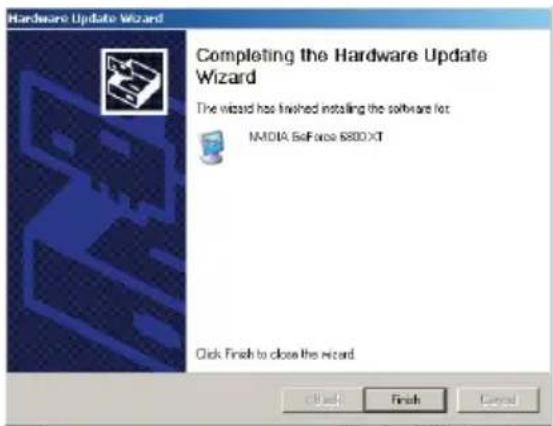

Cliquez sur le bouton < Finish> et redémarrez votre ordinateur quand l'installation est terminée.

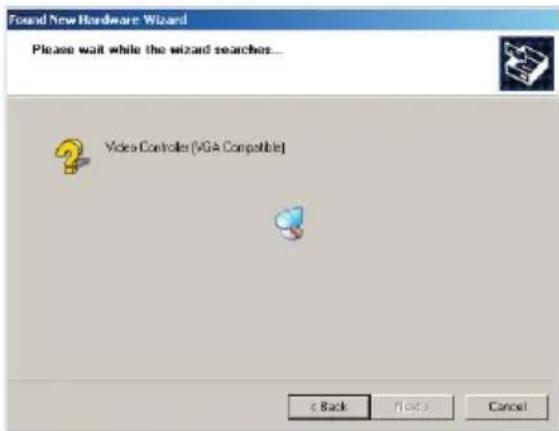

Méthode 2 : Le système trouve un nouveau périphérique matériel

Démarrez l'ordinateur après avoir terminé l'installation. La fenêtre Nouveau matériel détecté apparaîtra. Insérez le CD d'installation qui accompagne votre carte graphique dans votre lecteur de CD-ROM. Vous pouvez maintenant aussi sélectionner et suivre la Méthode 1 pour effectuer l'installation.

Etape 1 :

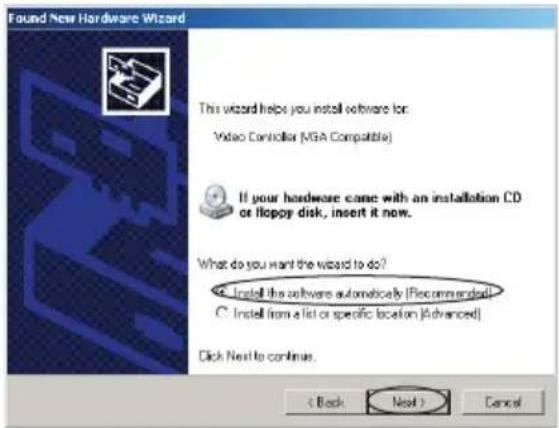

Sélectionnez dans la boîte de dialogue Nouveau matériel détecté, et cliquez sur .

Le système recherche le pilote du CD de logiciels et pilotes et l'installe automatiquement. (Vérifiez que le disque de pilotes se trouve dans votre lecteur de CD-ROM)

Terminez l'installation et redémarrez votre ordinateur.

3.3.3. Mettre à jour le pilote de la carte VGA

Le site web d'ECS (www.ecs.com.tw) mettra à jour le pilote vidéo régulièrement. Allez sur le site et téléchargez le dernier programme pour optimiser les performances du système. Vous pouvez mettre à jour le programme à l'aide des deux méthodes suivantes.

Méthode 1 : Téléchargez la mise à jour du programme et installez-la directement. Téléchargez et exécutez la mise à jour du programme. Pour les détails vous pouvez vous reporter à l'installation du pilote de la carte VGA.

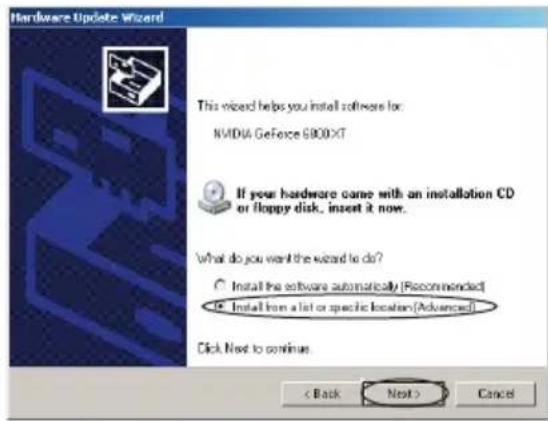

Méthode 2 : Mettre à jour manuellement le pilote.

Etape 1 :

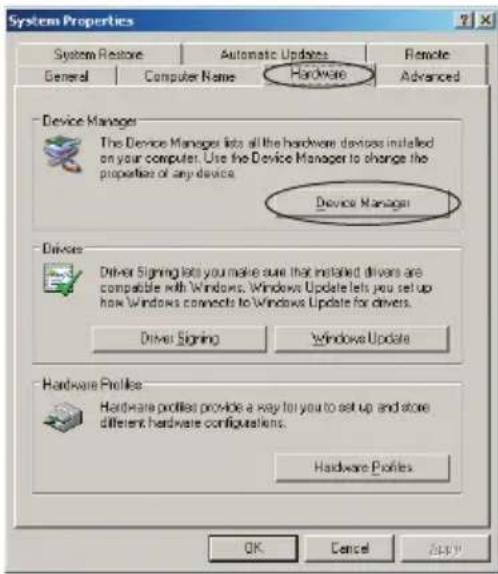

Sélectionnez Système dans Panneau de configuration, et sélectionnez l'onglet Matériel et cliquez sur dans la nouvelle fenêtre

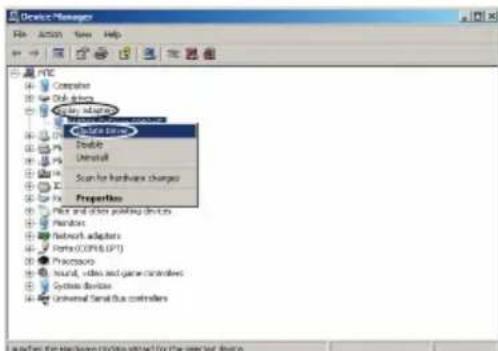

Double-cliquez sur , faites un clic droit sur le périphérique que vous voulez mettre à jour, et sélectionnez

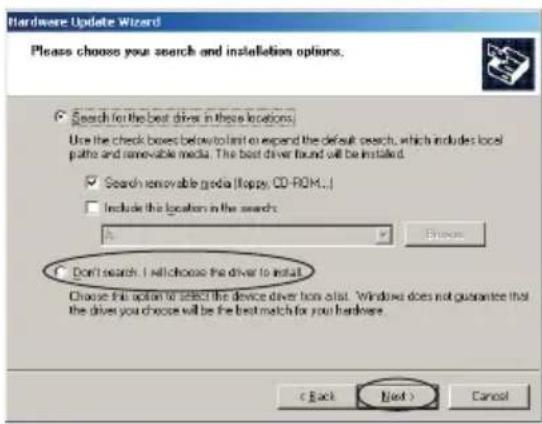

Dans la boîte de dialogue , sélectionnez l'option . Cliquez sur

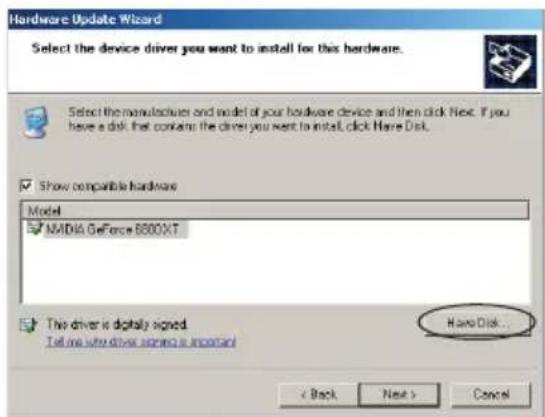

Sélectionnez l'option . Cliquez sur .

Dans la boîte de dialogue , suivez l'instruction, sélectionnez l'option et terminez la mise à jour.

4. Installation du logiciel

Après avoir installé le pilote et toutes les fonctionnalités supplémentaires vous voudrez peut-être configurer les paramètres d'affichage.

Les fonctions décrites ci-dessous ne sont pas toutes prises en charge par votre carte. Les fonctions de la carte VGA changent selon les moteurs graphiques !

4.1 Ajuster la résolution et la qualité de couleur de l'écran

Etape 1 :

Cliquez avec le bouton droit de la souris sur un espace vide de votre bureau de Windows et sélectionnez .

Etape 2 :

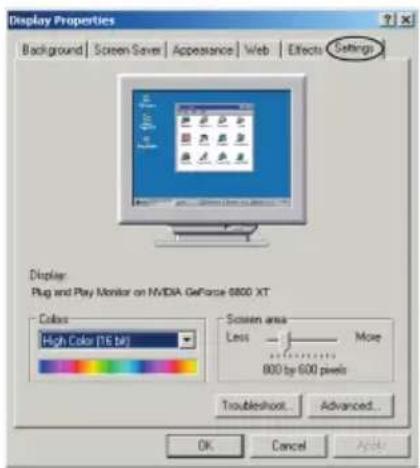

Sélectionnez l'onglet Paramètres, et maintenant vous pouvez définir la résolution d'écran désirée à l'aide de votre souris pour déplacer le curseur pour augmenter la résolution (déplacez le curseur à gauche vers moins). Vous pouvez aussi changer la qualité de couleur en cliquant sur le menu déroulant de Couleurs. Il est recommandé de définir ceci sur le paramètre le plus élevé possible (Figure 1).

4.2 Ajuster la vitesse de rafraîchissement du moniteur

Cliquez sur le bouton Avancé dans la fenêtre Propriétés d'affichage, sélectionnez l'onglet Moniteur, et vous pouvez maintenant choisir la vitesse de rafraîchissement dans le menu déroulant Fréquence de rafraîchissement (Figure 2).

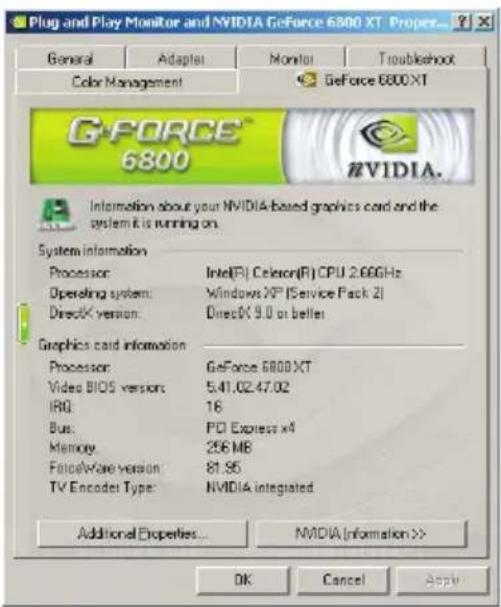

4.3 Informations sur la carte VGA

L'élément offre les informations sur la version du BIOS Vidéo, la version de ForceWare, le nom du chipset NVIDIA, le type de BUS, IRQ, la capacité de la mémoire vidéo et le système d'exploitation, etc.

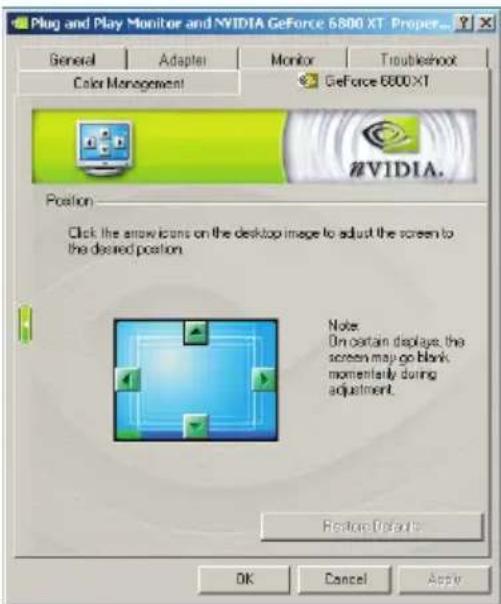

4.4. Réglage de l'écran

Le fait de cliquer sur l'icône de la flèche sur l'image sur le bureau permet d'ajuster l'emplacement de l'écran.

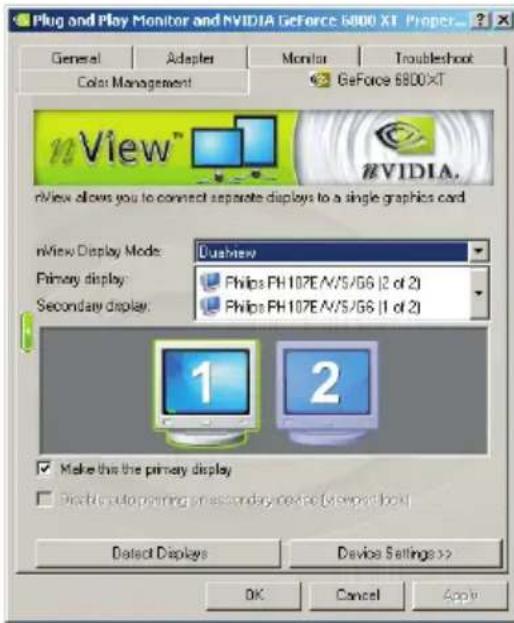

4.5. Paramètres d'affichage nView

Le mode d'affichage nView vous permet de connecter la carte VGA à deux périphériques d'affichage (affichage numérique et TV). nView comprend cinq modes: Moniteur unique, Duplication, Extension horizontale, Extension verticale, ou Affichage simultané.

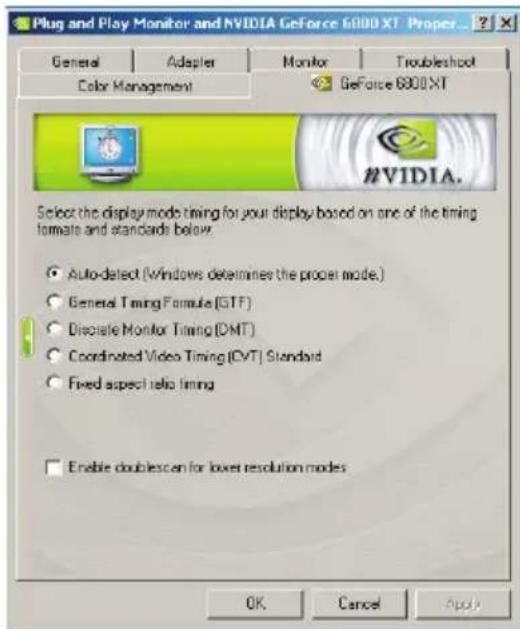

4.6. Synchronisation du mode d'affichage

Cet élément vous permet de définir le mode d'affichage pour le moniteur.

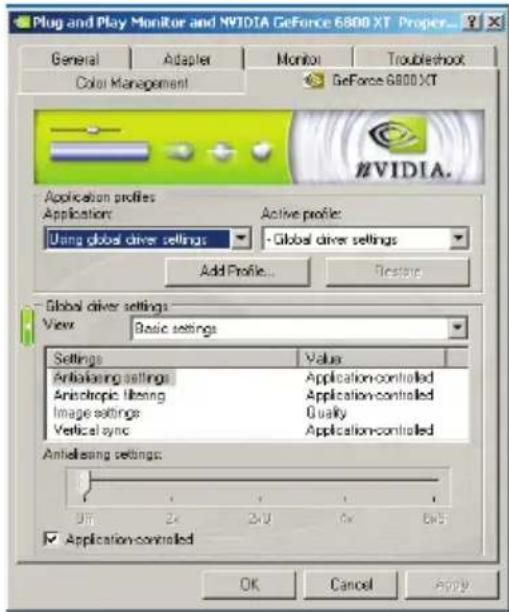

4.7. Paramètres de performances et de qualité

La fonction de performances et de qualité vous permet de créer des profils personnalisés en fonction des besoins des différents logiciels. L'utilitaire NVIDIA est livré chargé avec une grande sélection de profils pour les jeux courants. Tous les profils peuvent être personnalisés avec les options disponibles.

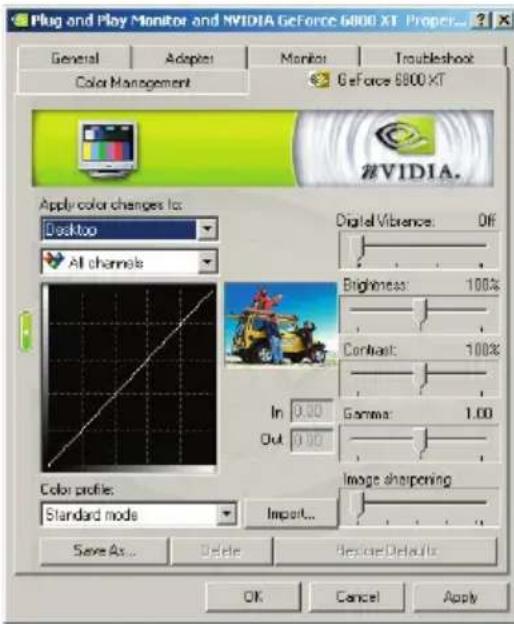

4.8. Correction chromatique

Vous pouvez changer le nombre d'options relatives aux couleurs dans l'onglet de correction des couleurs. Les profils peuvent aussi être modifiés, enregistrés et importés pour différents besoins.

Les cinq paramètres par défaut de votre carte sont la Vibrance numérique, la Luminosité, le Contraste, Gamma et la Netteté de l'image.

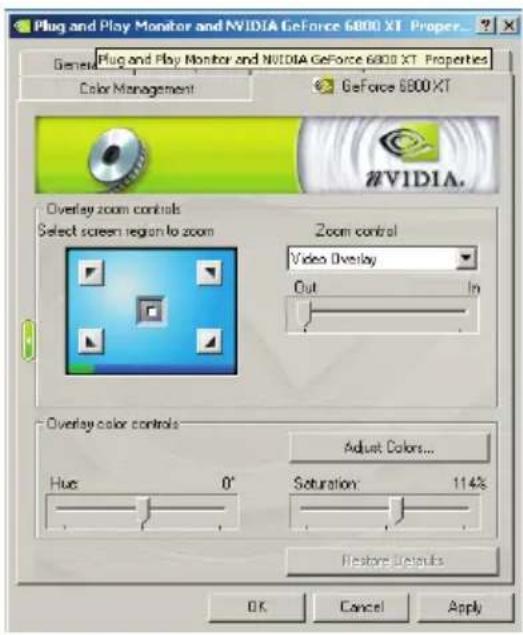

4.9. Paramètres de superposition vidéo

La fonction Paramètres de superposition vidéo est utilisée pour régler l'apparence de la vidéo sur l'affichage quand le logiciel de lecture utilise la superposition matérielle.

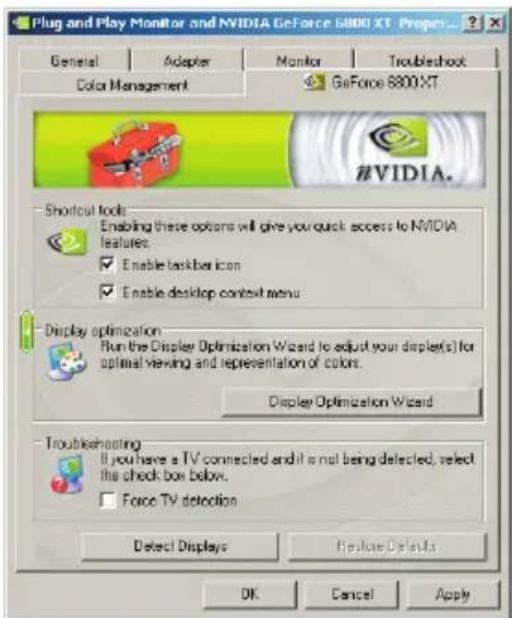

Cet élément vous permet de détecter les téléviseurs connectés et de rétablir les paramètres par défaut.

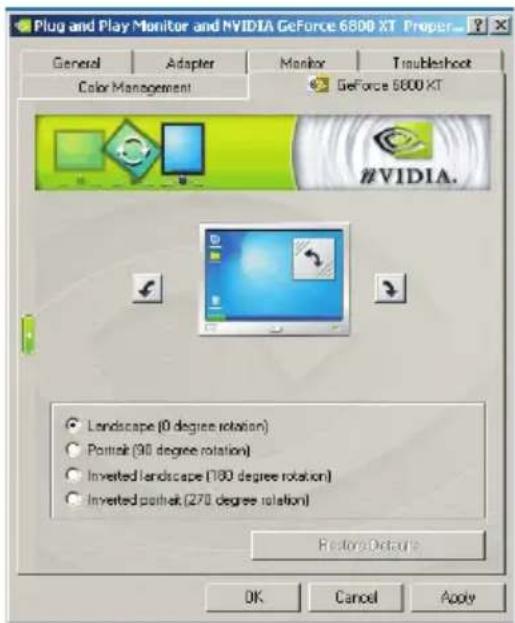

La fonction NVRotate vous permet de faire pivoter votre zone d'affichage. Ceci est utile pour les moniteurs pouvant être utilisés à la fois en modes paysage et portrait. Sélectionnez parmi les modes utilisant les touches fléchées.

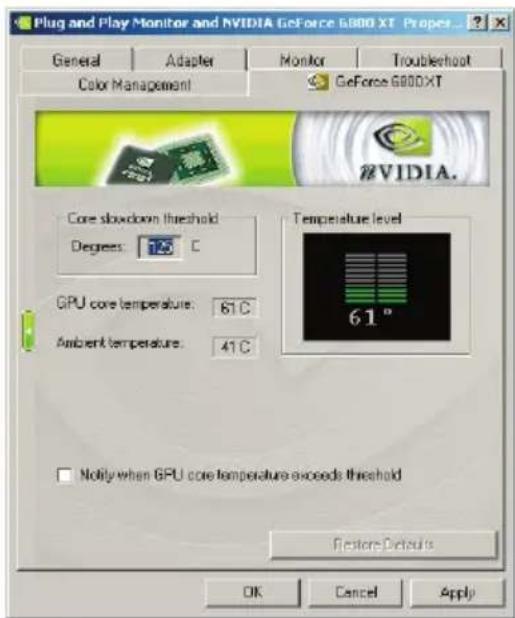

4.12. Paramètres de température

La fonction de paramètres de température affiche la température de votre carte graphique et possède une fonction d'alarme au cas où votre carte risquerait de surchauffer.

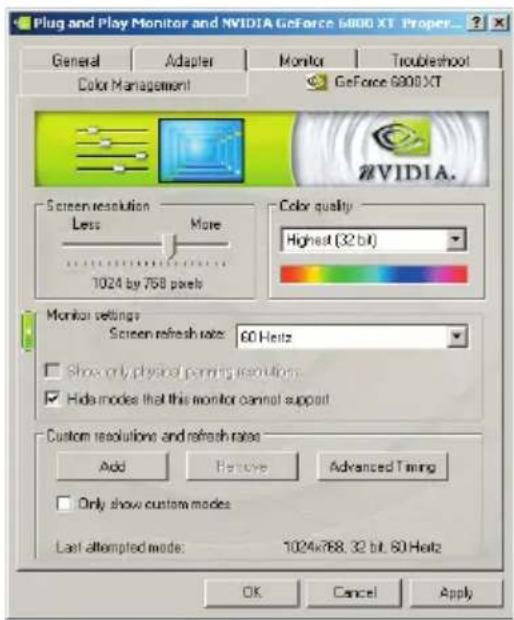

4.13. Résolutions d'affichage et vitesses de rafraîchissement

Cet élément vous permet de régler rapidement la résolution, la qualité de couleur et la vitesse de rafraîchissement de votre moniteur.

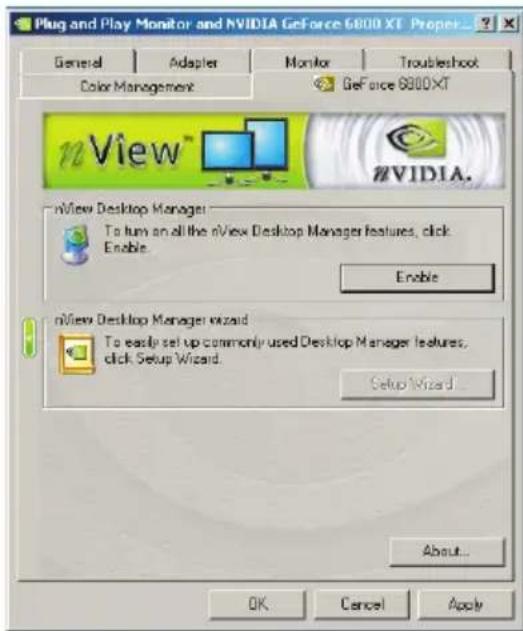

4.14. Gestion du bureau

La fonction Gestion du bureau est une fonction facile à utiliser vous permettant de faire un réglage précis de nombreux paramètres d'affichage.

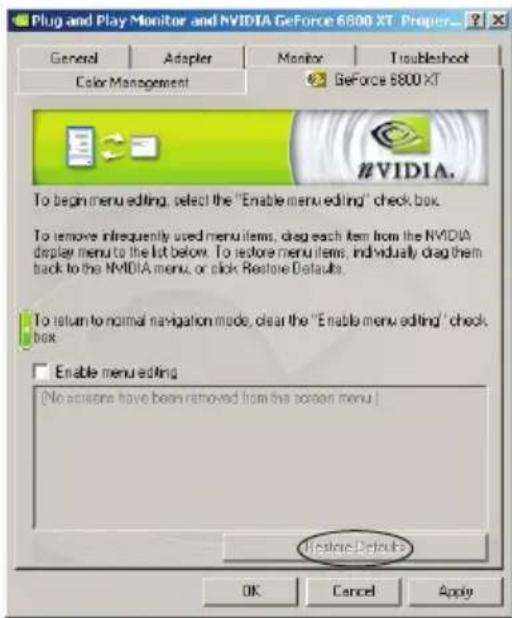

4.15. Edition du menu d'écran

Cette fonction permet à l'utilisateur de définir un onglet d'outils. Pour supprimer les éléments du menu qui ne sont pas utilisés fréquemment, vous pouvez les tirer vers le bas à partir du menu du moniteur NVIDIA dans la liste ci-dessous. Pour rétablir, remettez-les dans le menu un par un, ou cliquez sur .

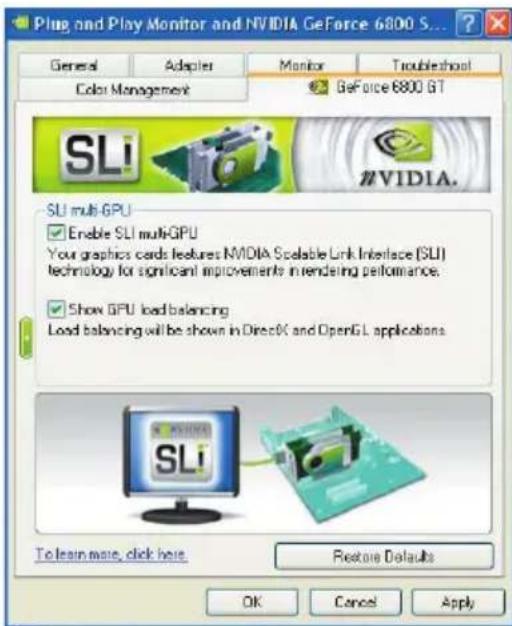

La technologie SLI (Scalable Link Interface) permet d'améliorer considérablement les performances de rendu.

La technologie NVIDIA SLI prend en charge uniquement le système d'exploitation Windows 2000/XP!
