Produkttyp	ECS N7200GS256DZ Grafikkarte
Grafikprozessor	NVIDIA GeForce 7200 GS
Videospeicher	256 MB DDR2
Bus-Schnittstelle	AGP oder PCI Express
Abmessungen (ca.)	150 mm x 60 mm (einfache Karte)
Gewicht (ca.)	100 g
Erforderliche Stromversorgung	25 W max, kein zusätzlicher Stromanschluss erforderlich (einige Modelle können einen haben)
Kompatibles Betriebssystem	Windows 2000, XP, 2003, Vista
Minimale Systemanforderungen	800 MHz Prozessor, 128 MB RAM, 100 MB Festplattenspeicher, CD/DVD-Laufwerk
Videoausgänge	VGA + DVI (je nach Modell)
Hauptfunktionen	DirectX-Grafikbeschleunigung, nView Multi-Monitor-Unterstützung, SLI-Technologie (unter Windows 2000/XP), Leistungs- und Qualitätseinstellungen, Farbkorrektur, NVRotate-Bildschirmrotation
Installation	Gehäuse öffnen, Karte in den entsprechenden Steckplatz einsetzen, Monitor anschließen, Treiber von CD oder ECS-Website installieren
Wartung und Reinigung	Regelmäßig mit Druckluft entstauben, Feuchtigkeit und statische Elektrizität vermeiden
Sicherheit	Statische Elektrizität vor dem Umgang entladen, Videokabel nicht im laufenden Betrieb anschließen, geeigneten Steckplatz (AGP oder PCIe) verwenden
Ersatzteile und Reparierbarkeit	Keine Ersatzteile im Lieferumfang. Bei Störungen wenden Sie sich an den ECS-Support oder einen autorisierten Reparaturdienst.
Allgemeine Informationen	Anleitung in mehreren Sprachen auf notice-facile.com verfügbar. Treiberaktualisierung auf www.ecs.com.tw

Häufig gestellte Fragen - N7200GS256DZ ECS

Wie installiere ich die Grafikkarte N7200GS256DZ?

Schalten Sie den PC aus, trennen Sie das Netzteil, entfernen Sie die Abdeckung, setzen Sie die Karte in den AGP- oder PCI-Express-Steckplatz ein, schließen Sie den Monitor wieder an und starten Sie neu. Installieren Sie die Treiber von der mitgelieferten CD oder laden Sie die neuesten von der ECS-Website herunter.

Warum bleibt mein Bildschirm nach der Installation schwarz?

Überprüfen Sie, ob die Karte richtig im richtigen Steckplatz sitzt, ob das Monitorkabel korrekt angeschlossen ist und ob die Stromversorgung ausreicht. Versuchen Sie, im abgesicherten Modus neu zu starten und deinstallieren Sie die alten Treiber.

Welche Betriebssysteme sind kompatibel?

Die Karte ist mit Windows 2000, XP, 2003 und Vista kompatibel. Treiber für diese Systeme sind auf der Installations-CD enthalten.

Kann ich zwei Bildschirme mit dieser Karte verwenden?

Ja, dank der nView-Technologie können Sie zwei Anzeigegeräte (digitalen Monitor und TV) anschließen und zwischen den Modi wählen: Duplizieren, Erweitern oder gleichzeitige Anzeige.

Wie stelle ich Auflösung und Bildwiederholfrequenz ein?

Klicken Sie mit der rechten Maustaste auf den Desktop, wählen Sie Anzeigeeigenschaften, Registerkarte Einstellungen für die Auflösung und Registerkarte Erweitert > Monitor für die Bildwiederholfrequenz.

Wird die SLI-Funktion unterstützt?

Ja, die NVIDIA-SLI-Technologie wird unterstützt, jedoch nur unter Windows 2000/XP. Sie verbessert die Rendering-Leistung durch Verwendung von zwei identischen Grafikkarten.

Wie überwache ich die Temperatur der Karte?

Verwenden Sie die NVIDIA-Systemsteuerung. Gehen Sie zu Temperatureinstellungen, um die aktuelle Temperatur anzuzeigen und einen Überhitzungsalarm zu konfigurieren.

Wo kann ich die neuesten Treiber herunterladen?

Besuchen Sie die offizielle ECS-Website: www.ecs.com.tw. Suchen Sie in der Download-Sektion nach dem Modell N7200GS256DZ, um die neueste Treiberversion zu erhalten.

Benötigt die Karte eine externe Stromversorgung?

Im Allgemeinen nein, die Stromversorgung über den PCIe- oder AGP-Steckplatz reicht aus (25 W max). Einige Modelle können jedoch einen zusätzlichen Stromanschluss haben; überprüfen Sie Ihre Karte.

Wie deinstalliere ich alte Treiber, bevor ich neue installiere?

Gehen Sie zu Systemsteuerung > Software, wählen Sie den alten NVIDIA-Treiber aus und entfernen Sie ihn. Starten Sie den PC neu und installieren Sie dann den neuen Treiber.

BEDIENUNGSANLEITUNG N7200GS256DZ ECS

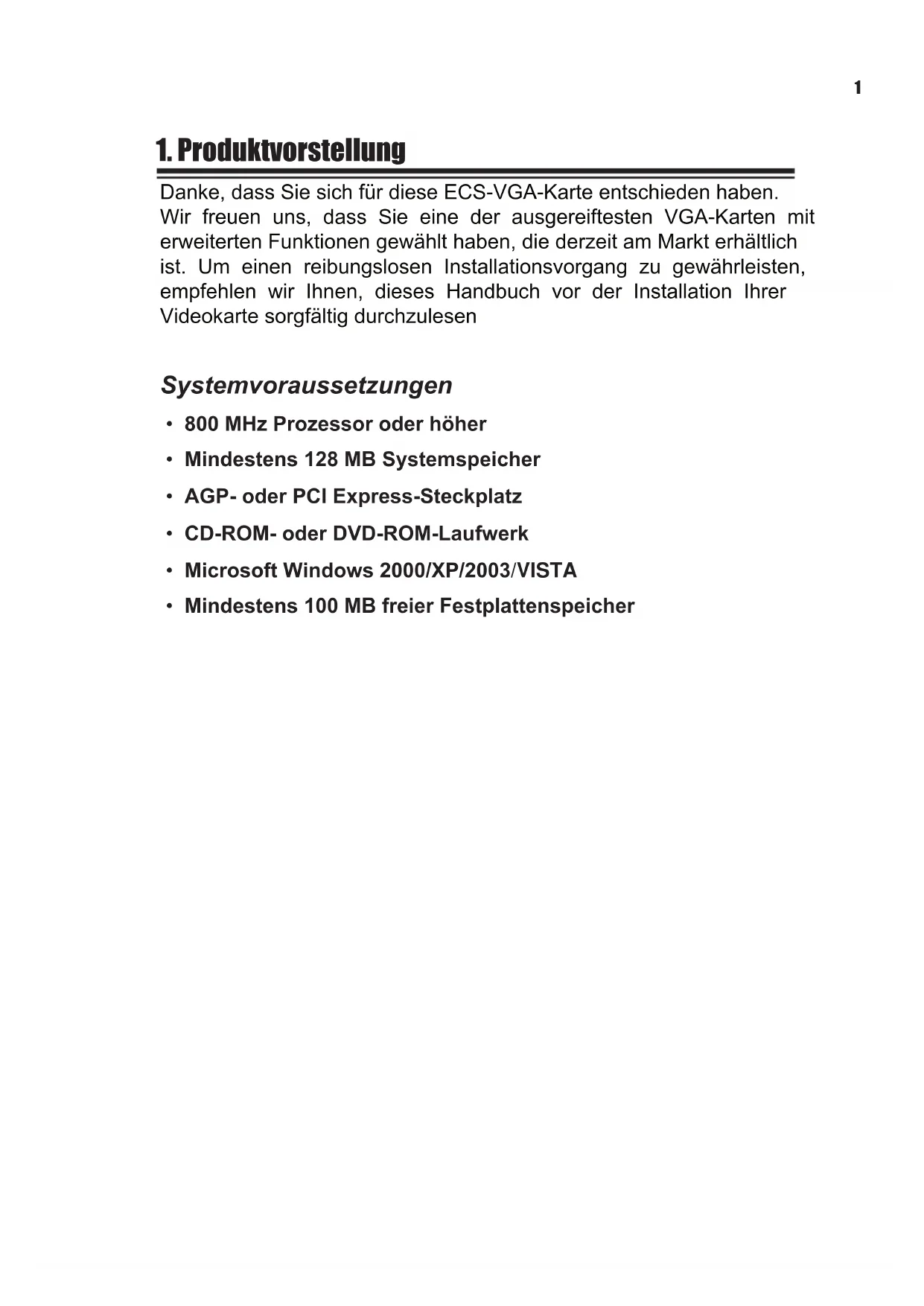

1. Produktvorstellung

Danke, dass Sie sich für diese ECS-VGA-Karte entschieden haben. Wir freuen uns, dass Sie eine der ausgereiftesten VGA-Karten mit erweiterten Funktionen gewählt haben, die derzeit am Markt erhältlich ist. Um einen reibungslosen Installationsvorgang zu gewährleisten, empfehlen wir Ihnen, dieses Handbuch vor der Installation Ihrer Videokarte sorgfältig durchzulesen

Systemvoraussetzungen

• 800 MHz Prozessor oder höher
- Mindestens 128 MB Systemspeicher
- AGP- oder PCI Express-Steckplatz
• CD-ROM- oder DVD-ROM-Laufwerk
• Microsoft Windows 2000/XP/2003/VISTA
- Mindestens 100 MB freier Festplattenspeicher

2. Installation der Hardwar

2.1. Packungsinhalt

1. VGA-Karte mit NVIDIA-Grafik-Engine
2. Software- und Treiber-CD
3. Kurzanleitung
4. Kabeladapter

Der Modellname und die Abbildungen in diesem Handbuch dienen nur der Veranschaulichung, und könnten sich ein wenig von Ihrer Karte unterscheiden.

2.2. Installation der Hardware

1. Schalten Sie Ihren PC aus und trennen Sie den Netzstecker des Systems vom Netzstrom.
2. Entfernen Sie das Gehäuse. Falls homogene Geräte vorhanden sind, entfernen Sie diese bitte. (Um eine Beschädigung durch statische Aufladung zu vermeiden, entladen Sie vor der Installation auf alle Fälle die statische Elektrizität.)
3. Entnehmen Sie die VGA-Karte aus der Antistatiktasche und bauen Sie diese vorsichtig in das Mainboard ein. (Einige Karten verfügen über ein zusätzliches Stromkabel. Falls Ihre Karte ein solches aufweist, schließen Sie es an die Stromversorgung an, sonst funktioniert die Karte möglicherweise nicht richtig!)
4. Bringen Sie das Gehäuse wieder an und schließen Sie das Bildschirmkabel an den rückseitigen Videoausgang der VGA-Karte an.
5. Starten Sie Ihren PC neu.

1. Sie können diese VGA-Karte nicht einstecken und einschalten (Plug and Play) während Ihr Computer noch läuft, dies könnte die VGA-Karte und andere Komponenten beschädigen.
2. Stellen Sie sicher, dass Sie Ihre VGA-Karte in den richtigen Steckplatz einstecken. PCI-Express-Karten unterscheiden sich von AGP-Karten (siehe untenstehende Abbildungen). Vergewissern Sie sich, dass Sie den korrekten Steckplatz gefunden haben, andernfalls könnte Ihr PC beschädigt werden.

1. Ihr Mainboard besitzt möglicherweise zwei PCI-Express-Steckplätze. Bitte sehen Sie im Handbuch Ihres Mainboards nach, welcher Steckplatz mit einem Einzelkartensystem verwendet werden sollte.

3. Installation der Software

Legen Sie die Software- und Treiber-CD in Ihr CD-ROM-Laufwerk ein, das Programm ECS VGA INSTALLER wird automatisch starten (falls es nicht automatisch startet, führen Sie bitte „Install CD.exe“ im Untermenü aus).

3.1. Installation des Mainboard-Treiberdienstprogramms

Falls Sie keinen Intel Chipsatz verwenden, sollte das Treiberdienstprogramm des Mainboards zuerst installiert werden.

Schritt 1:

Wählen Sie den Punkt im Hauptmenü.

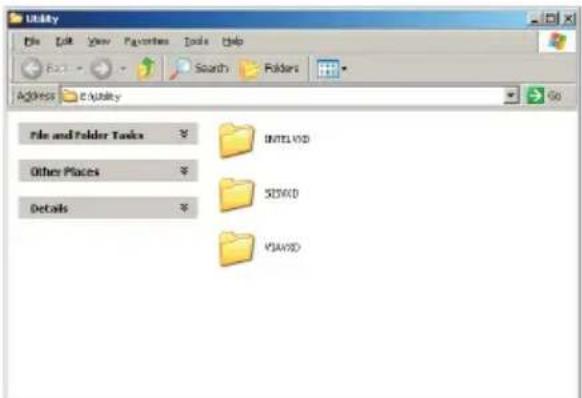

Wählen Sie im folgenden Fenster die korrekte Chipsatzkategorie für Ihr Mainboard aus und installieren Sie den Treiber.

3.2. Installation von DirectX

DirectX maximiert die Leistung, Stabilität und Sicherheit Ihrer VGA-Karte. Sie können diesen Schritt überspringen, falls es sich bei Ihrem Betriebssystem um Windows XP SP2, oder höher, handelt.

Schritt 1:

Wählen Sie < DirectX> im Hauptmenü aus.

Folgen Sie den Anweisungen auf dem Bildschirm, um DirectX Schritt für Schritt zu installieren.

Starten Sie Ihren Computer neu, sobald die Installation vervollständigt ist.

3.3.1. Deinstallieren Sie die alten Treiber

Falls sich bereits Treiber in Ihrem System befinden, entfernen Sie diese, bevor Sie den neuen Treiber installieren.

Schritt 1:

Wählen Sie Programme ändern oder entfernen in der Systemsteuerung.

Schritt 2:

Wählen Sie und löschen Sie diese.

3.3.2. Installation des VGA-Kartentreibers

Sie können eine der beiden folgenden Methoden verwenden, um den VGA-Kartentreiber zu installieren.

Methode 1: Automatische Installation des ECS VGA INSTALLER Programms.

Schritt 1:

Wählen Sie den Punkt im Hauptmenü.

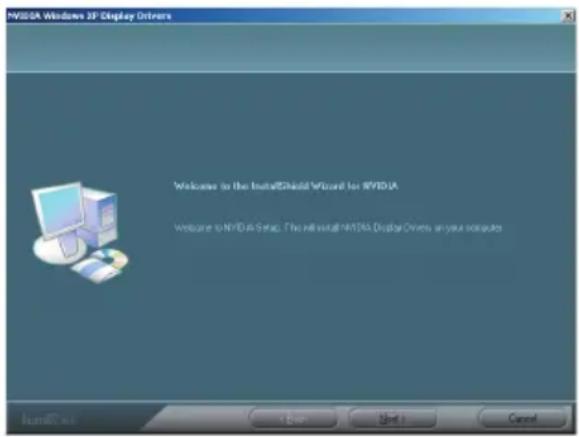

Das Installationsprogramm startet automatisch.

nVIDIA®

Schritt 3:

Folgen Sie den Anweisungen am Bildschirm, um den Treiber zu installieren.

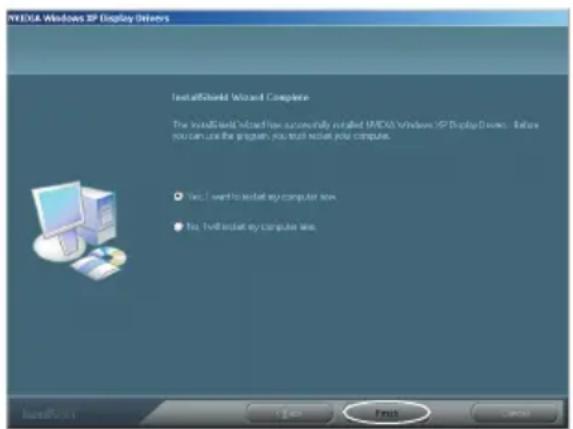

Klicken Sie auf die Schaltfläche < Finish> und starten Sie Ihren Computer neu, sobald die Installation vervollständigt ist.

Methode 2: Das System hat eine neue Hardware gefunden

Starten Sie nach der Installation den Computer neu. Das Fenster „Neue Hardware gefunden“ wird angezeigt. Legen Sie die Installations-CD, die mit Ihrer Grafikkarte mitgeliefert wurde, in Ihr CD-ROM-Laufwerk ein. Sie können jetzt auch wählen und die Installation nach Methode 1 fertig stellen.

Schritt 1:

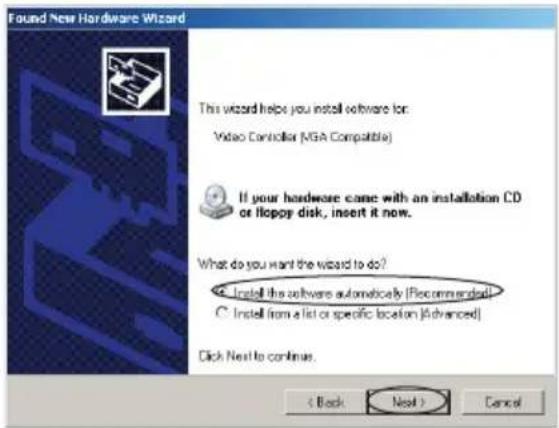

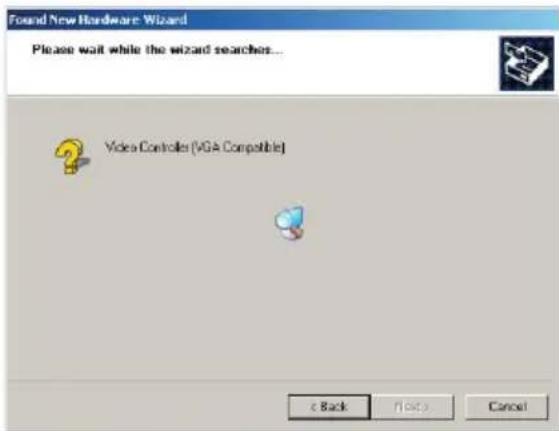

Wählen Sie im Dialogfeld Neue Hardware gefunden und klicken Sie auf .

Das System sucht nach dem Treiberprogramm der Software- und Treiber-CD und installiert diesen automatisch. (Bitte vergewissern Sie sich, dass sich die Treiber-CD in Ihrem CD-ROM-Laufwerk befindet.)

Stellen Sie die Installation fertig und starten Sie Ihren Computer neu.

3.3.3. Aktualisieren des VGA-Kartentreiberprogramms

Auf der ECS Website (www.ecs.com.tw) wird von Zeit zu Zeit ein Update des Videotreibers zur Verfügung gestellt. Bitte gehen Sie auf die Website und laden Sie das neueste Programm herunter, um Ihre Systemleistung zu maximieren. Sie können das Programm mit den beiden folgenden Methoden aktualisieren.

Methode 1: Laden Sie das Update herunter und installieren Sie es direkt. Laden Sie das Update-Programm herunter und führen Sie es aus. Nähere Informationen dazu finden Sie in der Installation des VGA-Kartentreibers.

Methode 2: Aktualisieren Sie das Treiberprogramm manuell.

Schritt 1:

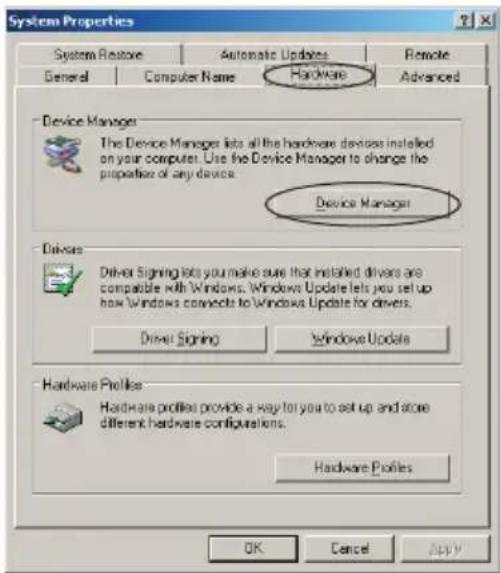

Wählen Sie in der Systemsteuerung den Punkt System und wählen Sie die Registerkarte Hardware. Klicken Sie im neuen Fenster auf .

Doppelklicken Sie auf , rechtsklicken Sie nun auf das Gerät, das Sie aktualisieren wollen und wählen Sie .

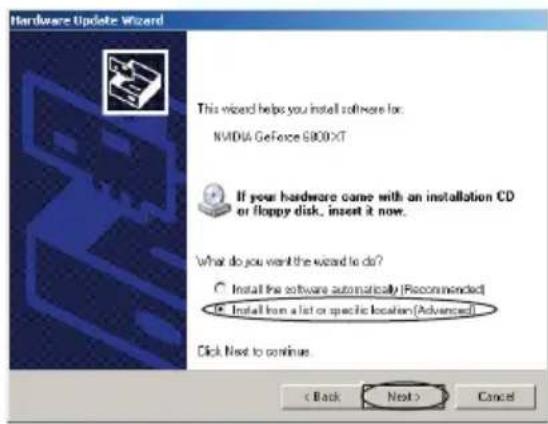

Im Dialogfeld wählen Sie die Option . Klicken Sie .

Wählen Sie die Option . Klicken Sie .

Folgen Sie den Anweisungen im Dialogfeld , wählen Sie die Option und vervollständigen Sie die Aktualisierung.

4. Einrichten der Software

Nachdem Sie den Treiber und allfällige zusätzliche Features installiert haben, können Sie Ihre Bildschirmeinstellungen konfigurieren.

Nicht alle unten beschriebenen Funktionen werden von Ihrer Karte unterstützt. Die Funktionen von VGA-Karten sind je nach Grafik-Engine verschieden!

4.1 Einstellen von Bildschirmauflösung und Farbqualität

Schritt 1:

Rechtklicken Sie mit der Maus auf eine beliebige leere Stelle auf Ihrem Windows Desktop und wählen Sie .

Schritt 2:

Wählen Sie die Registerkarte Einstellungen. Sie können nun die gewünschte Bildschirmauflösung einstellen, indem Sie mit Ihrer Maus den Schieberegler bewegen, um die Auflösung zu erhöhen oder zu verringern (bewegen Sie den Schieberegler nach links, in Richtung Niedrig). Sie können außerdem die Farbqualität verändern, indem Sie auf die Liste unterhalb von Farbqualität klicken. Wir empfehlen Ihnen, den höchstmöglichen Wert einzustellen (Abbildung 1).

4.2 Einstellen der Bildschirmaktualisierungsrate

Klicken Sie im Fenster Eigenschaften von Anzeige auf die Schaltfläche Erweitert. Wählen Sie die Registerkarte Monitor und wählen Sie Aktualisierungsrate von der Liste Bildschirmaktualisierungsrate aus (Abbildung 2).

4.3 Informationen zur VGA-Karte

Der Punkt bietet Informationen zur Version des Video-BIOS, der ForceWare-Version, zum Namen des NVIDIA-Chipsatzes, BUS-Typ, IRQ, der Kapazität des Videospeichers und zum Betriebssystems, etc.

4.4. Bildschirmeinstellung

Klicken Sie auf die Pfeilsymbole in der Desktopabbildung, um die Positionierung des Bildschirms einzustellen.

4.5. nView Anzeigeeinstellungen

Mit dem nView Anzeigemodus können Sie die VGA-Karte an zwei Anzeigegeräte anschließen (einschließlich Digitalbildschirm und TV). nView enthält fünf Modi: Einzelbildschirm, Duplizierung, Horizontal Span, Vertikal Span oder Simultananzeige.

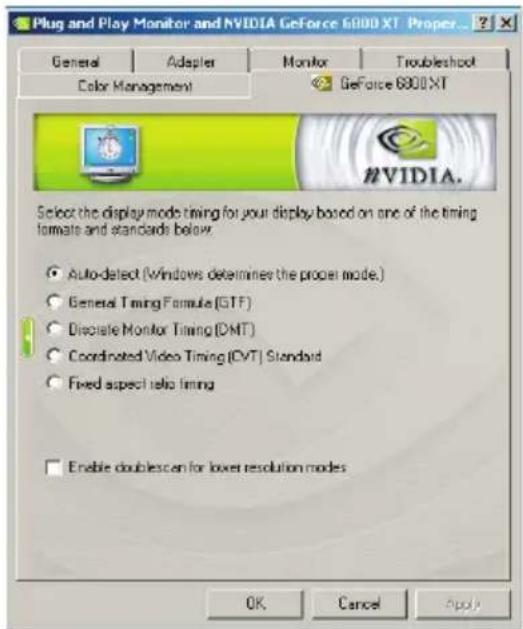

4.6. Anzeigemodus-Timing

Hier können Sie das Anzeigemodus-Timing für den Bildschirm einstellen.

4.7. Einstellungen von Leistung und Qualität

Die Funktion Leistung und Qualität ermöglicht Ihnen das Erstellen maßgeschneiderter Profile gemäß verschiedener Softwarebedürfnisse. Das NVIDIA-Dienstprogramm enthält eine große Auswahl von Profilen für populäre Spiele. Alle Profile können mit den verfügbaren Optionen angepasst werden.

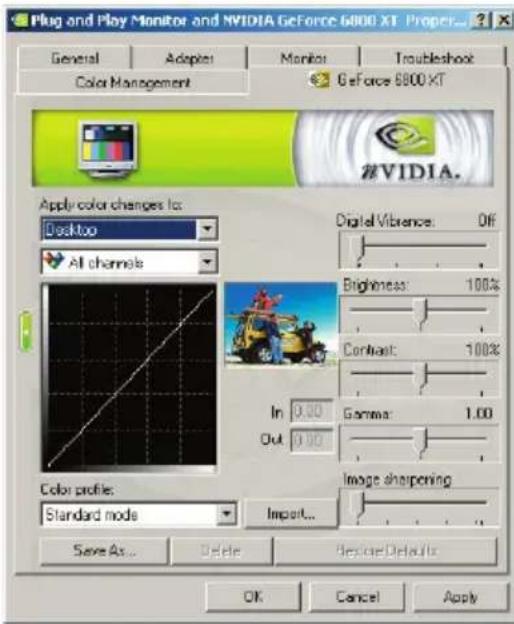

In der Registerkarte Farbkorrektur können Sie eine Anzahl von Optionen, die sich auf die Farbe beziehen, verändern. Profile können außerdem für verschiedene Bedürfnisse verändert, gespeichert und importiert werden. Die fünf Voreinstellungen für Ihre Karte sind: Digital Vibrance, Helligkeit, Kontrast, Gamma und Bildschärfen.

4.9. Einstellungen zum Video-Overlay

Mit der Funktion Video-Overlay-Einstellungen wird die Darstellung des Videos auf Ihrem Bildschirm angepasst, wenn die Wiedergabesoftware ein Hardware-Overlay verwendet.

Mit diesem Element können Sie angeschlossene Fernsehgeräte erkennen und Standardeinstellungen wiederherstellen.

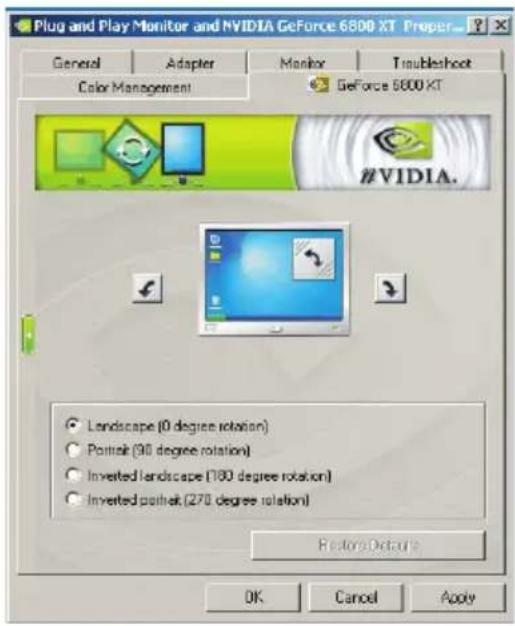

Die Funktion NVRotate ermöglicht Ihnen die Rotation Ihres Anzeigebereichs. Dies ist nützlich für Bildschirme, die sowohl im Landschafts- als auch im Portraitmodus verwendet werden können. Wechseln Sie mit den Pfeiltasten zwischen den beiden Modi.

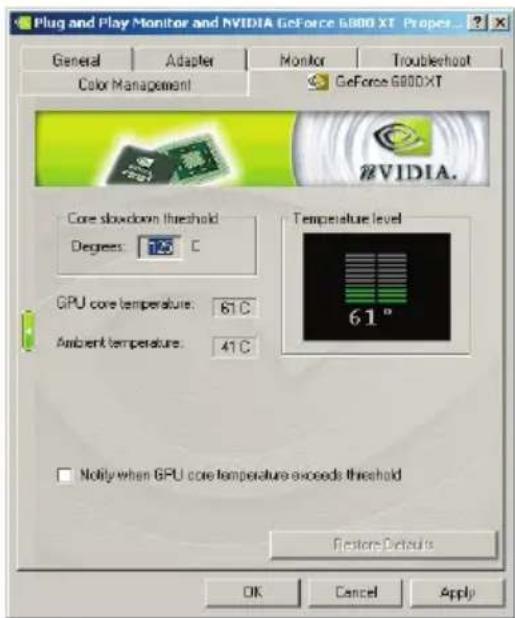

4.12. Temperatureinstellungen

Die Funktion Temperatureinstellungen zeigt die Temperatur Ihrer Grafikkarte an und verfügt über eine Alarmfunktion, falls die Gefahr einer Überhitzung Ihrer Karte besteht.

4.13. Bildschirmauflösung und Aktualisierungsraten

Mit diesem Element können Sie rasch die Auflösung, Farbqualität und Bildschirmaktualisierungsrate Ihres Monitors einstellen.

Die Funktion Desktop-Management ist eine einfach anzuwendende Funktion zur Feineinstellung vieler Anzeigeeinstellungen.

4.15. Bearbeiten des Bildschirmmenüs

Mit dieser Funktion können Sie die Registerkarte Werkzeuge definieren. Um Menüelemente zu löschen, die Sie nicht oft verwenden, ziehen Sie diese vom NVIDIA-Bildschirmmenü nach unten in die Liste. Um sie wiederherzustellen, ziehen Sie sie einzeln wieder ins Menü zurück, oder klicken Sie auf .

SLI- (Scalable Link Interface) Technologie kann die Wiedergabeleistung dramatisch verbessern.
