TP705R01 - TQ703R07 - - - - - - - TP705R01--B - Автоматическая кофемашина SIEMENS - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TP705R01 - TQ703R07 - - - - - - - TP705R01--B SIEMENS

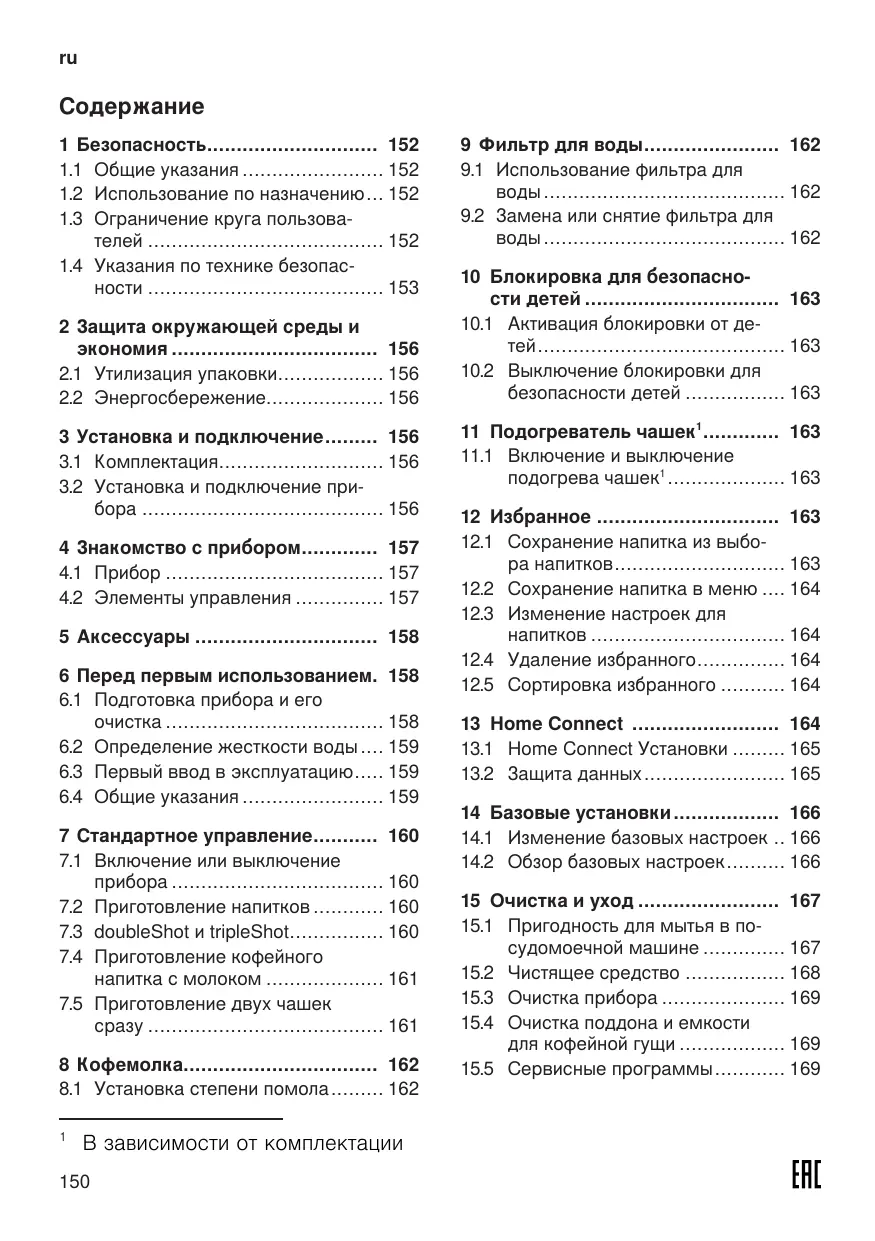

1.1 Общие указания ........................ 152

1.2 Использование по назначению... 152

1.3 Ограничение круга пользователей ........................................ 152

1.4 Указания по технике безопасности ........................................ 153

2 Защита окружающей среды и экономия ................................... 156

2.1 Утилизaция yпaкoвки.................. 156

2.2 Энергосбережение.................... 156

3 Установка и подключение......... 156

3.1 Комплектация............................ 156

4.1 Прибор ..................................... 157

4.2 Элементы управления ............... 157

5 Аксессуары ............................... 158 6 Перед первым использованием. 158

6.1 Подготовка прибора и его

очистка ..................................... 158

6.2 Определение жесткости воды .... 159

6.3 Первый ввод в эксплуатацию..... 159

6.4 Общие указания ........................ 159

7 Стандартное управление........... 160

7.1 Включение или выключение

прибора .................................... 160

7.2 Приготовление напитков ............ 160

7.3 doubleShot и tripleShot................ 160

7.4 Приготовление кофейного

напитка с молоком .................... 161

7.5 Приготовление двух чашек

8.1 Установка степени помола ......... 162

В зависимости от комплектации

9 Фильтр для воды....................... 162

9.1 Использование фильтра для

воды ......................................... 162

9.2 Замена или снятие фильтра для

воды ......................................... 162 10 Блокировка для безопасности детей ................................. 163

10.1 Активация блокировки от детей.......................................... 163

10.2 Выключение блокировки для

безопасности детей ................. 163 11 Подогреватель чашек1 ............. 163

11.1 Включение и выключение

подогрева чашек1 .................... 163 12 Избранное ............................... 163

12.1 Сохранение напитка из выбора напитков............................. 163

12.2 Сохранение напитка в меню .... 164

12.3 Изменение настроек для

напитков ................................. 164

12.4 Удаление избранного............... 164

12.5 Сортировка избранного ........... 164

13 Home Connect ......................... 164

13.1 Home Connect Установки ......... 165

13.2 Защита данных ........................ 165

14 Базовые установки .................. 166

14.1 Изменение базовых настроек .. 166

14.2 Обзор базовых настроек .......... 166

15 Очистка и уход ........................ 167

15.1 Пригодность для мытья в посудомоечной машине .............. 167

15.2 Чистящее средство ................. 168

15.3 Очистка прибора ..................... 169

15.4 Очистка поддона и емкости

для кофейной гущи .................. 169

15.5 Сервисные программы ............ 169

16 Устранение неисправностей ... 171 17 Транспортировка, хранение и утилизация............................... 176

17.1 Активация защиты от мороза.... 176

17.2 Утилизaция cтapoгo бытового

прибора .................................. 176 18 Сервисная служба................... 176

18.1 Номер изделия (E-Nr.), заводской номер (FD) и порядковый номер (Z-Nr.) ................. 177

18.2 Гарантийные условия............... 177

19 Технические характеристики .. 177 20 Сертификат соответствия ....... 177

Безопасность 1 Безопасность Соблюдайте следующие указания по технике безопасности.

¡ Внимательно прочитайте данное руководство. ¡ Сохраните инструкцию и информацию о приборе для дальнейшего использования или для передачи следующему владельцу. ¡ В случае обнаружения повреждений, связанных с транспортировкой, не подключайте прибор.

1.2 Использование по назначению

Используйте прибор только: ¡ для приготовления горячих напитков. ¡ в бытовых условиях и в закрытых помещениях домашних хозяйств. ¡ на высоте не более 2000 м над уровнем моря.

1.3 Ограничение круга пользователей

Данный прибор может использоваться детьми в возрасте от 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и/ или знаний, если они находятся под присмотром или после получения указаний по безопасному использованию прибора и после того, как они осознали опасности, связанные с неправильным использованием. Детям запрещено играть с прибором. Очистку и обслуживание прибора запрещается выполнять детям; это разрешается только детям старше 8 лет под надзором взрослых. Не допускайте детей младше 8 лет к прибору и его сетевому проводу.

1.4 Указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ ‒ Опасность удушья! Дети могут завернуться в упаковочный материал или надеть его себе на голову и задохнуться. ▶ Не подпускайте детей к упаковочному материалу. ▶ Не позволяйте детям играть с упаковочным материалом. Дети могут вдохнуть или проглотить мелкие детали, в результате чего задохнуться. ▶ Не подпускайте детей к мелким деталям. ▶ Не позволяйте детям играть с мелкими деталями. ПРЕДУПРЕЖДЕНИЕ ‒ Опасность поражения электрическим При неквалифицированном монтаже прибор может стать источником опасности. ▶ При подключении прибора и его эксплуатации соблюдайте данные, приведенные на фирменной табличке. ▶ Прибор можно подключать только к электросети переменного тока через установленную согласно предписаниям розетку с заземлением. ▶ Система заземления в домашней электропроводке должна быть установлена согласно предписаниям. Поврежденный прибор или поврежденный сетевой кабель являются источником опасности. ▶ Категорически запрещается эксплуатировать поврежденный ▶ Категорически запрещается эксплуатация прибора, поверхность которого имеет трещины или повреждена. ▶ Запрещается тянуть за сетевой кабель, чтобы отсоединить прибор от сети электропитания. Вынимайте из розетки вилку сетевого кабеля. ▶ В случае повреждения прибора или сетевого кабеля немедленно выньте вилку сетевого кабеля из розетки или отключите предохранитель в блоке предохранителей. ▶ Обратитесь в сервисную службу. → Страница 176

Безопасность При неквалифицированном ремонте прибор может стать источником опасности. ▶ Ремонтировать прибор разрешается только квалифицированным специалистам. ▶ Для ремонта прибора можно использовать только оригинальные ▶ Во избежание опасностей замена поврежденного сетевого кабеля данного прибора может быть выполнена только производителем или авторизованной им сервисной службой либо лицом, имеющим аналогичную квалификацию. Проникшая в прибор влага может стать причиной поражения током. ▶ Категорически запрещается погружать прибор или сетевой кабель в воду. ▶ Запрещается попадание жидкостей на штекерное соединение ▶ Используйте прибор только в закрытом помещении. ▶ Не пользуйтесь прибором при слишком высокой температуре или влажности. ▶ Не используйте для очистки прибора пароочистители или очистители высокого давления. ПРЕДУПРЕЖДЕНИЕ ‒ Опасность возгорания! Прибор нагревается. ▶ Обеспечьте достаточную вентиляцию прибора. ▶ Категорически запрещена эксплуатация прибора в шкафу. Использование удлиненного сетевого кабеля и не имеющих допуска адаптеров опасно. ▶ Не используйте удлинительные кабели или многоместные розетки. ▶ Если длины сетевого кабеля не хватает, обратитесь в сервисную ▶ Используйте только допущенные производителем адаптеры. ПРЕДУПРЕЖДЕНИЕ ‒ Опасность ожога! Некоторые части прибора сильно нагреваются. ▶ Не прикасайтесь к горячим частям прибора.

▶ Использовав прибор, перед контактом с горячими частями дайте ПРЕДУПРЕЖДЕНИЕ ‒ Опасность ошпаривания! Свежеприготовленные напитки очень горячие. ▶ Если потребуется, дайте остыть напиткам. ▶ Избегайте контакта выделяющихся жидкостей и паров с кожей. Бесконтрольный дистанционный запуск через приложение Home Connect может привести к ошпариванию третьих лиц. ▶ Во время розлива напитка руки не должны находиться под диспенсером для кофе. ▶ Не подпускайте к прибору людей, особенно детей. ПРЕДУПРЕЖДЕНИЕ ‒ Опасность травмирования! При неправильном использовании прибора пользователь может получить травмы. ▶ Чтобы предотвратить травмы, используйте прибор только по назначению. Закрывая дверцу прибора, можно прищемить пальцы. ▶ Закрывая дверцу прибора, не прищемите пальцы. Кофемолка вращается. ▶ Не прикасайтесь к внутренним частям кофемолки. ПРЕДУПРЕЖДЕНИЕ ‒ Опасность: магнетизм! Прибор содержит постоянные магниты. Они могут воздействовать на электронные имплантаты, например, на кардиостимуляторы или инжекторы инсулина. ▶ Лицам с электронными имплантантами запрещается приближаться к прибору ближе, чем на 10 см. ▶ Соблюдайте также минимальное расстояние 10 см до вынутого резервуара для воды. ПРЕДУПРЕЖДЕНИЕ ‒ Риск нанесения вреда здоровью! Загрязнения прибора могут представлять опасность для здоровья. ▶ Соблюдайте указания по очистке прибора для обеспечения гигиены.

Защита окружающей среды и экономия Защита окружающей среды и экономия 2 Защита окружающей среды

Заметка: В зависимости от типа прибора он поставляется с различными принадлежностями. Эти принадлежности обозначены штрихованной рамкой. Защита окружающей среды и экономия

2.1 Утилизaция yпaкoвки

• Рис. 1 Упаковочные материалы экологически безопасны и могут использоваться повторно. ▶ Утилизируйте отдельные части, предварительно рассортировав их.

2.2 Энергосбережение

При соблюдении этих указаний прибор будет расходовать меньше электроэнергии. Установите интервал для автоматического отключения на минимальное значение. a Если прибор не используется, он отключается раньше.

• "Базовые установки", Страница 166

Полностью автоматическая кофемашина

Шланг для молока и всасывающая трубка

Инструкция по эксплуатации

Таблетки для удаления накипи 1

Приспособление для установки фильтра для воды Таблетки для очистки 1 Фильтр для воды1 Индикаторная полоска для определения жесткости воды Салфетка из микроволокна В зависимости от комплектации Не прерывайте преждевременно приготовление напитка. a Нагретое количество воды или молока используется оптимально.

3.2 Установка и подключение

Регулярно очищайте прибор от накипи. a Накипь приводит к повышенному энергопотреблению. Опасность повреждения прибора. При неправильном вводе в эксплуатацию возможны повреждения прибора. ▶ Используйте прибор только в помещениях, защищенных от мороза. ▶ При транспортировке или хранении прибора ниже 0 °C, до его ввода в эксплуатацию выждите 3 часа при температуре помещения. ▶ После каждого подключения выждите прибл. 5 секунд. Установка и подключение 3 Установка и подключение Здесь вы узнаете, где и как лучше всего установить прибор. Кроме того, вы узнаете, как подключить прибор к электросети. Установка и подключение

После распаковки проверьте все детали на отсутствие транспортных повреждений, а также комплектность поставки.

1. Установите прибор на ровную и водо-

стойкую поверхность достаточной

Знакомство с прибором ru

2. Подсоедините штепсельную вилку

прибора к розетке с защитным контактом,установленной в соответствии с предписаниями.

4.2 Элементы управления

Здесь приведен обзор элементов управления прибором. Сенсорные поля Знакомство с прибором 4 Знакомство с прибором Здесь приводится обзор символов, которые видны всегда. Знакомство с прибором Включение или выключение

Приготовление двух чашек. Здесь приведен обзор составных частей Заметка: В зависимости от типа прибора возможны расхождения в цвете и некоторые незначительные отклонения от данного описания.

Сенсорные поля Подогреватель чашек1 Крышка, сохраняющая аромат Открывание режима настроек или выход из него. Сенсорный дисплей Сенсорный дисплей представляет собой как индикатор, так и элемент управления.

Выбор сохраненных напитков посредством персональных настроек.

Выберите стандартные

coffeeW orld Выберите базовые напитки, которые можно дополнить при использовании приложения Home Connect. Емкость для кофейных зерен Поворотный механизм регулировки степени помола

Открывание сервисных программ или выход из них. Крышка резервуара для воды Резервуар для воды Сенсорный дисплей Дверца кипятильника Фирменная табличка Система подачи молока Крышка дозатора напитков Молочный шланг и всасывающая трубка В зависимости от комплектации Подогрев чашек включен. Прибор соединен с приложением Home Connect. Заметка: При включенном приборе у вас имеются и другие возможности управления с соответствующими индикациями и сообщениями, например, настройки напитков. Настройте крепость. Настройте объем. Настройте порцию молока. Настройте аромат.

Настройте температуру.

5 Аксессуары Используйте оригинальные аксессуары. Они адаптированы к данному прибору.

Принадлежности Торговая сеть

Таблетки для очистки TZ80001A TZ80001B

Таблетки для удаления накипи TZ80002A TZ80002B

Фильтp для воды TZ70003

Фильтр для воды, 3 шт. в

Салфетка из микроволокна -

Набор для ухода TZ80004A TZ80004B

Адаптер емкости для молока TZ70001

Перед первым использованием 6 Перед первым использованием Подготовьте прибор к использованию. Перед первым использованием

6.1 Подготовка прибора и его

Снимите защитные пленки и очистите прибор и его детали. Заметка: Ежедневно наполняйте емкость для воды свежей холодной водой без углекислоты.

Возможна забивка кофемолки неподходящими кофейными зернами. ▶ Используйте только чистые смеси прожаренных кофейных зерен для приготовления эспрессо или для автоматических кофемашин.

▶ Не используйте кофейные зерна, покрытые глазурью. ▶ Не используйте карамелизированные кофейные зерна. ▶ Не используйте кофейные зерна, обработанные сахаросодержащими добавками. ▶ Не засыпайте молотый кофе. Рекомендация: Чтобы сохранить оптимальное качество, храните кофейные зерна в прохладном месте и в закрытых В емкости для кофейных зерен можно хранить кофейные зерна в течение нескольких дней без потери аромата.

• Рис. 3 - 16 Перед первым использованием ru

6.2 Определение жесткости

Правильная настройка жесткости воды важна для обеспечения своевременного напоминания о необходимости удаления накипи. Жесткость воды можно определить при помощи прилагаемой индикаторной полоски или узнать ее в местной водоснабжающей организации.

1. На короткое время погрузите индикаторную полоску в свежую водопроводную воду.

2. Дайте стечь каплям с индикаторной

3. Считайте жесткость воды спустя 1 минута по индикаторной полоске.

В таблице представлено соответствие режимов различным степеням жесткости воды.

Немецкая Общая жестшкала кость в ммоль/ жёсткости л в °dH

Заводская настройка Заметка: Если в доме имеется установка для умягчения воды, можно выполнить настройку "Умягчитель". Рекомендация: Вы можете изменить установки в любое время.

• "Базовые установки", Страница 166

6.3 Первый ввод в эксплуатацию

1. Включите прибор кнопкой .

2. Следуйте указаниям на дисплее.

a Индикация на дисплее ведет по пунктам программы. ¡ Для настроек Home Connect соблюдайте указания из прилагаемой к Home Connect документации. ¡ Если выбрано "Деморежим", функционирует только индикация на дисплее. Вы не можете приготовить напиток или выполнить программу.

Соблюдайте указания для оптимального использования прибора. ¡ На заводе-изготовителе запрограммированы стандартные настройки для оптимального режима работы ¡ На заводе установлен оптимальный режим работы кофемолки. Если кофе выходит лишь отдельными каплями или слишком жидкий и слишком мало пенки, можно при работающей кофемолке изменить степень помола.

• "Установка степени помола", Страница 162 ¡ Если вы не пользуетесь прибором в течение определенного времени, он автоматически отключится. Длительность можно изменить в базовых установках. → Страница 166 ¡ Во время работы на вентиляционных отверстиях и на крышке отсека для таблеток могут образоваться капельки воды. Подключив электропитание, выполните настройки для первого ввода прибора в эксплуатацию. Индикация первого ввода в эксплуатацию появляется только при первом включении.

Стандартное управление ¡ По техническим причинам из прибора может выходить пар.

7.2 Приготовление напитков

Здесь описано, как приготовить напиток по вашему выбору. ПРЕДУПРЕЖДЕНИЕ Опасность ошпаривания! Свежеприготовленные напитки очень горячие. ▶ Если потребуется, дайте остыть ▶ Избегайте контакта выделяющихся жидкостей и паров с кожей. ¡ Первый напиток еще не обладает полным ароматом, если: – вы используете прибор в первый – вы выполнили сервисную программу; – вы длительное время не использовали прибор. Не пейте этот напиток. Рекомендация: Стабильно мелкопористая консистенция пены достигается после ввода прибора в эксплуатацию и приготовления нескольких чашек. Стандартное управление 7 Стандартное управление Стандартное управление

7.1 Включение или выключение прибора

При включении на дисплее появляется логотип Siemens. При включении и выключении выполняется автоматическая промывка прибора. При выключении прибор выпускает пар в поддон с целью очистки. Если прибор при включении еще нагрет или перед выключением кофе не готовился, промывка прибора не выполняется.

¡ Некоторые настройки предполагают приготовление кофе в несколько шагов. Дождитесь окончательного завершения процесса. ¡ Для приготовления напитка с молоком следует всегда подсоединять заполненную молоком емкость для молока с молочным шлангом и всасывающей трубкой. ¡ Если молочная система не очищена, то при наливании горячей воды с ней может выходить небольшое количество молока. Рекомендации ¡ Вы можете вместо молока также использовать напитки из растительного сырья, например, из сои. ¡ Качество молочной пены зависит от вида используемого молока или напитка из растительного сырья.

7.3 doubleShot и tripleShot

Чем дольше заваривается кофе, тем больше горьких веществ и нежелательных ароматов попадает в напиток. Горькие вещества и нежелательные ароматы отрицательно влияют на вкус и делают кофе менее приятным для употребления. Стандартное управление Чтобы высвободить только легкоусвояемые и приятные на вкус ароматические вещества, прибор повторно перемалывает и заваривает кофейные зерна. Заметка: Функции "doubleShot" и "tripleShot" зависят от выбранной крепости напитка и его объема.

7.4 Приготовление кофейного

напитка с молоком Приведем пример, как можно приготовить латте-макиато. ПРЕДУПРЕЖДЕНИЕ Опасность ожога! Система подачи молока сильно нагревается. ▶ Ни в коем случае не прикасайтесь к системе подачи молока. ▶ Перед контактом с горячей системой подачи молока дайте ее остыть. ¡ Молочный шланг со всасывающей трубкой подсоединен к молочной системе. ¡ Всасывающая трубка погружена в

1. Поставьте стакан под дозатор напит-

2. Нажмите "Классика".

3. Выберите символ напитка для латте-

макиато и нажмите на него. ‒ Для изменения крепости нажмите ‒ Для изменения объема нажмите ‒ Для изменения доли молока нажмите .

4. Нажмите "Пуск" и дождитесь окончательного завершения процесса.

‒ Чтобы полностью закончить приго- товление напитка, нажмите на ‒ Чтобы закончить только текущий этап приготовления, нажмите на "Пропустить". Молочная система после приготовления напитка автоматически очищается кратковременной подачей пара. ¡ Если в течение прибл. 30 секунд ни одна из настроек не будет изменена, прибор выходит из режима настроек. ¡ Прибор запоминает настройки автоматически. Рекомендация: Вы можете подогреть чашки перед приготовлением напитка посредством горячей воды или подогревателя чашек1.

7.5 Приготовление двух чашек сразу

В зависимости от типа прибора можно приготовить две чашки одновременно. Заметка: Если активирована функция "doubleShot" или "tripleShot", функция приготовления двух чашек сразу невыполнима.

1. Нажмите на символ нужного напитка.

a На дисплее отображается настройка.

3. Поставьте две чашки слева и справа

под дозатор напитков.

Напиток приготавливается в 2 этапа. Зерна измельчаются 2 раза. a Напиток заваривается и наливается в

5. Дождитесь окончательного завершения процесса.

В зависимости от комплектации

Установка степени помола действует только после второй чашки кофе.

8 Кофемолка Прибор оборудован регулируемой кофемолкой, которая позволяет индивидуально устанавливать степень помола кофейных зерен.

8.1 Установка степени помола

Рекомендация: Если кофе выходит лишь отдельными каплями, установите более крупный помол. Если кофе слишком жидкий и слишком мало пенки, установите более мелкий Фильтр для воды В процессе помола кофейных зерен установите нужную степень помола. 9 Фильтр для воды Фильтр для воды снижает образование накипи, а также в значительной мере очищает воду от загрязнений. Фильтр для воды ПРЕДУПРЕЖДЕНИЕ Опасность травмирования! Кофемолка вращается. ▶ Не прикасайтесь к внутренним частям кофемолки.

Опасность повреждения кофемолки. При неправильной установке степени помола возможно повреждение кофемолки. ▶ Устанавливайте степень помола только при работающей кофемолке. ▶ Поэтапно установите степень помола поворотным переключателем. Степень помо- Настройка Мелкий помол для зерен темной обжарки.

переключатель против часовой

Крупный помол Поверните для зерен свет- переключатель по лой обжарки. часовой стрелке.

9.1 Использование фильтра

Возможно повреждение прибора в результате образования накипи. ▶ Своевременно заменяйте фильтр для ▶ Заменяйте фильтр для воды самое позднее через 2 месяца.

2. Нажмите "Фильтр INTENZA" и следуй-

те указаниям на дисплее.

9.2 Замена или снятие

фильтра для воды Ваш прибор может работать и без фильтра для воды.

2. Нажмите "Фильтр INTENZA".

3. Нажмите "Заменить" или "Удалить" и

следуйте указаниям на дисплее. Рекомендации ¡ Фильтр для воды необходимо заменять также по гигиеническим соображениям. Блокировка для безопасности детей ¡ При использовании фильтра для воды требуется реже очищать прибор от ¡ Если прибор не использовался длительное время, например, если вы были в отпуске, то перед приготовлением напитка промойте установленный фильтр для воды, приготовив в приборе чашку горячей воды. ¡ Фильтр для воды можно приобрести в магазинах или через сервис.

• "Аксессуары", Страница 158 Блокировка для безопасности детей 10 Блокировка для безопасности детей

11.1 Включение и выключение подогрева чашек1

ПРЕДУПРЕЖДЕНИЕ Опасность ожога! Подогреватель чашек1 сильно нагревается. ▶ Ни в коем случае не прикасайтесь к горячему подогревателю чашек1. ▶ Перед контактом с горячим подогревателем чашек1 дайте ему остыть. Рекомендация: Для оптимального подогрева устанавливайте чашки дном на подогреватель. ▶ Подогрев чашек1 можно включить или выключить в базовых настройках.

• "Обзор базовых настроек", Страница 166 Чтобы предотвратить ошпаривание и ожоги у детей, прибор можно заблокировать. Блокировка для безопасности детей

10.1 Активация блокировки

12 Избранное Сохраните напитки с персональными настройками в избранном. Вы можете обозначить избранные напитки определенным цветом. В избранном содержится напиток с персональными настройками. Настройки можно изменить в любое время.

Требование: Прибор включен. ▶ Нажимайте минимум 3 секунды. a На дисплее отображается "Блокировка от детей включена. Для разблокировки на 3 с нажмите кнопку настройки."

10.2 Выключение блокировки для безопасности детей

▶ Нажимайте минимум 3 секунды. a На дисплее отображается "Блокировка от детей выключена.". Заметка: Для выхода из режима настроек нажмите

12.1 Сохранение напитка из

1. Выберите напиток из "Классика" или

2. Задайте персональные настройки для

Подогреватель чашек 11 Подогреватель чашек1 Чашки можно подогреть, пользуясь подогревателем чашек. Подогреватель чашек

4. Выберите желаемый цвет для напит-

В зависимости от комплектации

5. Нажмите "Сохранить".

12.2 Сохранение напитка в

1. Нажмите "Избранное".

a На дисплее отображаются все имеющиеся напитки.

3. Выберите нужный напиток.

4. Задайте персональные настройки для

6. Выберите желаемый цвет для напитка.

7. Нажмите "Сохранить".

12.3 Изменение настроек для

1. Нажмите "Избранное".

2. Выберите напиток и быстро нажмите

3. Измените настройки для напитка.

4. Нажмите "Применить".

a Новые настройки сохраняются в памяти.

12.4 Удаление избранного

Нажмите "Избранное". Выберите напиток. Нажмите "Удалить". Подтвердите "Удалить".

12.5 Сортировка избранного

Home Connect 13 Home Connect Данный прибор можно подключить к домашней сети связи. Подключите прибор к мобильному устройству, чтобы управлять функциями прибора через приложение Home Connect, изменять базовые установки и отслеживать актуальный статус стирки. Сервис Home Connect доступен не во всех странах. Возможность использования функции Home Connect зависит от наличия сервиса Home Connect в вашей стране. Информацию об этом вы найдете здесь: www.home-connect.com. Чтобы воспользоваться функцией Home Connect, вначале установите связь с домашней сетью WLAN (Wi-Fi1) и с приложением Home Connect. Приложение Home Connect поможет вам пройти весь процесс регистрации. Для выполнения настроек следуйте указаниям в приложении Home Connect. Home Connect Рекомендации ¡ Соответствующая информация содержится в прилагаемой документации Home Connect. ¡ Также соблюдайте указания, приведенные в приложении Home Connect. ¡ Соблюдайте изложенные в данной инструкции правила техники безопасности, в том числе при управлении прибором через приложение Home Connect.

• "Безопасность", Страница 152 ¡ Приоритетным является управление непосредственно на самом приборе. В этом случае одновременное управление через приложение Home Connect невозможно.

Нажмите "Настройки". Нажмите "Персонализация". Нажмите "Сортировка избранного". Сортируйте избранное, например, по названию или цвету.

Wi-Fi является зарегистрированной товарной маркой Wi-Fi Alliance.

Выполните настройку Home Connect в соответствии с вашими потребностями.

Настройки Home Connect вы найдете в меню базовых установок вашего прибора. Перечень настроек, отображаемых на дисплее, зависит от того, установлено ли приложение Home Connect и подключен ли прибор к домашней сети. Обзор настроек Home Connect Здесь вы найдете обзор настроек "Home Connect" и сетевых настроек. Базовая настройка Выбор

При длительном отсутствии или в целях экономии электроэнергии следует выключить радиомодуль. Заметка: При работе в сетевом режиме готовности прибор потребляет не более 2 Вт. Дистанционный

Включение и выключение дистанционного пуска. Заметка: Через приложение "Home Connect" возможно только выключение. Добавить мобильное устройство

Соединение прибора с "Home Connect" или дополнительными учетными записями "Home Connect". Информация о сети

Отображение информации о сети и приборе. Удалить параметры сети Заметка: Без соединения с сетью обслуживание через приложение "Home Connect" невозможно. Обновление ПО Заметка: Эта настройка доступна только при обновлении ПО.

Соблюдайте указания по защите данных. При первом соединении прибора с домашней сетью, имеющей выход в интернет, прибор передает на сервер Home Connect данные следующих категорий (первоначальная регистрация): ¡ Уникальный идентификатор прибора (состоит из кодовых номеров прибора и MAC-адреса встроенного модуля Wi-Fi). ¡ Сертификат безопасности модуля Wi-Fi (для информационно-технической защиты соединения). ¡ Текущие версии программного и аппаратного обеспечения вашего бытового прибора. ¡ Статус предыдущего восстановления заводских настроек, если оно выполнялось.

Базовые установки Первоначальная регистрация является этапом подготовки к использованию функций Home Connect и требуется лишь однократко, при первом использовании функций Home Connect. Заметка: Обратите внимание, что использование функций Home Connect возможно только при наличии приложения Home Connect. Информацию о защите данных можно найти в приложении Home Connect.

14.1 Изменение базовых настроек

a На дисплее отображается список базовых настроек.

2. Выполните нужную базовую настройку.

a Прибор запоминает базовую настройку автоматически.

3. Для выхода из режима базовых настроек нажмиите

Базовые установки 14 Базовые установки Вы можете выполнить настройку прибора согласно вашим потребностям и вызвать дополнительные функции. Базовые установки

14.2 Обзор базовых настроек

Здесь приводится обзор базовых настроек. Настройка напитков Температура заваривания Настройка температуры заваривания. Очередь молока Настройка очередности молока и кофе. Пауза для латте-макиато Настройка паузы между молоком и кофе. Сброс параметров напитка Сброс настроек для напитков. Настройки прибора

Подогреватель чашек1 Включение или выключение подогревателя чашек1. Автоматическое выключение Настройка времени, по истечении которого прибор автоматически выключается. Яркость дисплея Поэтапная настройка яркости. Звук сигнала ¡ Bключeниe и выключeниe звуков сигнала. ¡ Настройка уровня громкости. В зависимости от комплектации

Очистка и уход Персонализация

Жecткocть вoды Настройка жесткости воды.

Настройка языка. Заводские настройки Возвращение прибору заводских настроек. Фирменный логотип Отображение или отсутствие изображения фирменного логотипа на дисплее. Режим работы после вклю- Настройка режима индикачения ции на дисплее для "Избранное", "Классика" или "coffeeWorld". Сортировка избранного Определение последовательности избранного. Home Connect Информация о Home Connect Для запуска сосканируйте QR-код.

• "Home Connect Установки", Страница 165 Информация о приборе Счетчик напитков. Отображение количества приготовленных напитков. Информация об очистке Отображение времени до следующей замены фильтра для воды или запуска сервисной программы. Информация о версии Отображение информации о сети и приборе. Информация о лицензии Отображение текста лицензии FOSS. Режим работы для демонстрации "Деморежим" включение или выключение. Режим работы

В зависимости от комплектации Очистка и уход 15 Очистка и уход Для долговременной исправной работы прибора требуется его тщательная очистка и Очистка и уход

15.1 Пригодность для мытья в посудомоечной машине

Здесь приводится обзор деталей, пригодных для мытья в посудомоечной машине.

Некоторые части прибора чувствительны к высоким температурам и при мытье в посудомоечной машине могут быть повреждены. ▶ Соблюдайте инструкцию по эксплуатации к посудомоечной машине. ¡ Поддон для капель – Поддонник – Контейнер для кофейной гущи – Механический указатель уровня ¡ Молочная система с адаптером ¡ Емкость для молока с крышкой ▶ В посудомоечной машине можно мыть только пригодные для этого части. ▶ Используйте только программы, не нагревающие воду выше 60 °C. Не пригодны: ¡ Емкость для воды ¡ Крышка емкости для воды ¡ Крышка, сохраняющая аромат ¡ Заварочный блок ¡ Крышка дозатора напитков

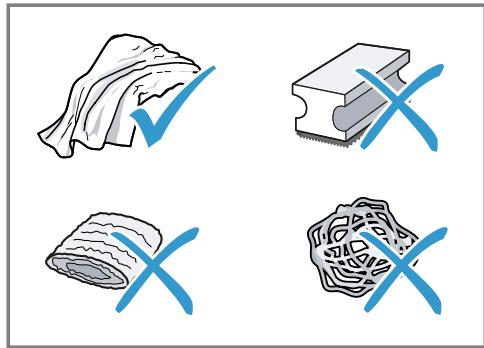

15.2 Чистящее средство

Используйте только подходящие чистящие средства.

Неподходящие чистящие средства могут повредить поверхности прибора. ▶ Не используйте агресивные или абразивные чистящие средства. ▶ Не используйте моющие средства, содержащие алкоголь или спирт. ▶ Не используйте жесткие мочалки или ▶ Для удаления накипи не используйте лимонную кислоту, уксус или средства на основе уксуса. ▶ Для удаления накипи и очистки используйте только подходящие таблетки. ▶ Не используйте средство для удаления накипи, содержащее фосфорную

Рекомендации ¡ Используйте таблетки для удаления накипи и чистящие таблетки, специально предназначенные для вашего прибора. Вы можете приобрести таблетки через сервис.

• "Аксессуары", Страница 158 ¡ Тщательно промойте новые губчатые салфетки, чтобы удалить соли, которые могут иметься на них. Соли могут привести к образованию налета ржавчины на поверхностях из стали. ¡ Остатки накипи, кофе, молока, моющих средств и средств для удаления накипи всегда удаляйте немедленно, чтобы предотвратить образование

15.3 Очистка прибора

ПРЕДУПРЕЖДЕНИЕ Опасность поражения электрическим Проникшая в прибор влага может стать причиной поражения током. ▶ Категорически запрещается погружать прибор или сетевой кабель в воду. ▶ Запрещается попадание жидкостей на штекерное соединение прибора. ▶ Не используйте для очистки прибора пароочистители или очистители высокого давления. ПРЕДУПРЕЖДЕНИЕ Опасность ожога! Некоторые части прибора сильно нагреваются. ▶ Не прикасайтесь к горячим частям ▶ Использовав прибор, перед контактом с горячими частями дайте им

1. Очистите корпус, полированные по-

верхности и панель управления прилагающейся микрофибровой салфеткой.

2. После приготовления напитка очистите дозатор напитков мягкой влажной

3. Если прибор длительное время не использовался, например, в период

отпуска, полностью очистите прибор, включая дозатор, молочную систему, поддоны и заварочный блок. Заметка: Если прибор включается в холодном состоянии или выключается после приготовления кофе, промывка прибора выполняется автоматически. Таким образом, система очищается самостоятельно.

15.4 Очистка поддона и емкости для кофейной гущи

Ежедневно очищайте и опорожняйте поддон и емкость для кофейной гущи во избежание слоев отложений. Следуйте инструкции в картинках, приведенной в этой инструкции.

15.5 Сервисные программы

Если вы вставляете или снимаете фильтр для воды, чтобы тщательно очистить прибор, используйте сервисные

Неправильное или несвоевременное выполнение очистки и удаления накипи может нанести ущерб прибору. ▶ После сообщения немедленно выполните процесс удаления накипи. ▶ В отсек для таблеток кладите только чистящие таблетки. ▶ Не кладите таблетки для удаления накипи и прочие средства в отсек для

¡ Дисплей показывает длительность ¡ Если прибор блокирован, им можно будет снова пользоваться только после выполненного удаления накипи. Использование сервисных

2. Нажмите на символ нужной програм-

a Индикация на дисплее ведет по пунктам программы.

Очистка и уход Обзор сервисных программ Здесь приводится обзор сервисных программ. Заметка: На стартовом дисплее отображается количество напитков, оставшихся до выполнения программы, и время. Фильтр INTENZA Установка, замена или снятие фильтра

Очистка мол. системы Автоматическая промывка молочной системы. calc'nClean Комбинирование очистки и удаления накипи. Освобождение шлангов и трубок от остатков накипи и кофе.

Освобождение шлангов и трубок от остатков кофе. Удаление накипи Освобождение шлангов и трубок от остатков накипи. Очистка заварочного

На дисплее поэтапно отображается оптимальная очистка заварочного блока. Чистка дозатора напитков На дисплее поэтапно отображается оптимальная очистка дозатора. Защита от мороза Опорождение шлангов и трубок для защиты прибора при транспортировке или

Специальная промывка Если сервисная программа прерывается, например, из-за сбоя в электросети, промывка прибора выполняется автоматически. После этого прибор снова готов к работе. Рекомендации ¡ Если вы запускаете программы "Удаление накипи" или "calc'nClean", приготовьте емкость объемом не менее 0,5 л.

¡ Если используется фильтр для воды, период времени до необходимого выполнения сервисной программы продлевается. ¡ Вы можете объединить "Удаление накипи" и "Очистка" в сервисной программе "calc'nClean". Устранение неисправностей ru Устранение неисправностей 16 Устранение неисправностей Вы можете самостоятельно устранить незначительные неисправности вашего прибора. Воспользуйтесь информацией из главы «Устранение неисправностей» перед обращением в сервисную службу. Это позволит избежать дополнительных расходов. Устранение неисправностей ПРЕДУПРЕЖДЕНИЕ Опасность поражения электрическим током! При неквалифицированном ремонте прибор может стать источником опасности. ▶ Ремонтировать прибор разрешается только квалифицированным специалистам. ▶ Для ремонта прибора можно использовать только оригинальные запчасти. ▶ Во избежание опасностей замена поврежденного сетевого кабеля данного прибора может быть выполнена только производителем или авторизованной им сервисной службой либо лицом, имеющим аналогичную квалификацию. Неисправность Причина и устранение неисправностей Прибор больше не реагирует. Прибор нeисправен.

1. Извлеките штепсельную вилку из розетки и выждите

2. Снова вставьте штепсельную вилку в розетку.

Home Connect не работает надлежащим образом. Возможны различные причины. ▶ Зайдите на www.home-connect.com. Прибор выдает только воду, кофе не приготавливается. Пустая емкость для кофейных зерен не идентифицируется ▶ Заполните кофейными зернами емкость для кофейных Отсек для кофе на заварочном блоке засорен. ▶ Очистите заварочный блок. Зерна слишком маслянистые и не поступают в кофемолку. ▶ Слегка постучите по емкости для кофейных зерен. ▶ Используйте другой сорт кофе. Не используйте маслянистые кофейные зерна. ▶ Очистите пустую емкость для кофейных зерен влажной Блок заваривания вставлен неправильно.

1. Проверьте, правильно ли вставлен и зафиксирован заварочный блок.

2. Передвиньте расположенный наверху красный рычаг

3. Установите крышку заварочного блока.

Устранение неисправностей Неисправность Причина и устранение неисправностей Прибор не выдает молочную пену. Система подачи молока загрязнена. ▶ Очистите систему подачи молока в посудомоечной машине. Трубка подачи молока не погружена в молоко. ▶ Используйте больше молока. ▶ Проверьте, погружена ли трубка подачи молока в молоко. Сильные отложения накипи в приборе. ▶ Очистите прибор от накипи. Система подачи молока Система подачи молока неправильно собрана. не всасывает молоко. ▶ Правильно выполните сборку системы подачи молока. Трубка подачи молока не погружена в молоко. ▶ Используйте больше молока. ▶ Проверьте, погружена ли трубка подачи молока в молоко. Молочная пена слишком холодная. Молоко слишком холодное. ▶ Используйте теплое молоко. Прибор не выдает горя- Система подачи молока загрязнена. ▶ Очистите систему подачи молока в посудомоечной машине. Прибор не разливает

В фильтре для воды находится воздух.

1. Погрузите фильтр для воды в воду отверстием вверх до

тех пор, пока не перестанут выходить пузырьки воздуха.

2. Вставьте обратно фильтр.

▶ Вставьте, прочно прижав, фильтр для воды без перекоса в гнездо резервуара. Остатки средства для удаления накипи засоряют резервуар для воды.

1. Выньте резервуар для воды.

2. Тщательно очистите резервуар для воды.

Вода на внутреннем дне прибора. Поддон был извлечен слишком рано. ▶ Извлекайте поддон только через несколько секунд после приготовления последнего напитка. Заварочный блок не вы- Фиксатор не открывается, заварочный блок заклинило. ▶ Выключите прибор и снова включите его через 3 минуты. Кофемолка не запускается.

1. Отсоедините прибор от электросети.

2. Выждите 1 час, чтобы прибор остыл.

Устранение неисправностей ru Неисправность Причина и устранение неисправностей Кофемолка не перема- Зерна слишком маслянистые и не поступают в кофемолку. лывает кофейные зерна, ▶ Слегка постучите по емкости для кофейных зерен. хотя емкость для кофей- ▶ Используйте другой сорт кофе. ных зерен полна. Не используйте маслянистые кофейные зерна. ▶ Очистите пустую емкость для кофейных зерен влажной Очень неравномерное качество кофе или молочной пены. В приборе образовалась накипь. ▶ Очистите прибор от накипи. Неравномерное качество молочной пены. Качество молочной пены зависит от вида используемого молока или напитка из растительного сырья. ▶ Оптимизируйте результат, выбрав соответствующий сорт молока или напитка из растительного сырья. Кофе не выдается или Установлен слишком мелкий помол. только отдельными кап- ▶ Установите более крупный помол.

• "Установка степени помола", Страница 162 Установленное количе- Сильные отложения накипи в приборе. ство напитка не достига- ▶ Очистите прибор от накипи. В фильтре для воды находится воздух.

1. Погрузите фильтр для воды в воду отверстием вверх до

тех пор, пока не перестанут выходить пузырьки воздуха.

2. Вставьте обратно фильтр.

Прибор загрязнен. ▶ Очистите заварочный блок. ▶ Очистите прибор и удалите накипь. Кофе без пенки. Неоптимальный сорт кофе. ▶ Используйте сорт кофе с повышенным содержанием зерен Robusta. ▶ Используйте кофейные зерна с более сильной степенью Используются не свежеобжаренные зерна. ▶ Используйте свежие кофейные зерна. Степень помола не соответствует кофейным зернам. ▶ Установите более мелкий помол.

• "Установка степени помола", Страница 162 Кофе слишком «кислый». Слишком грубый помол. ▶ Установите более мелкий помол.
• "Установка степени помола", Страница 162 Неоптимальный сорт кофе.

Устранение неисправностей Неисправность Причина и устранение неисправностей Кофе слишком «кислый». ▶ Используйте сорт кофе с повышенным содержанием зерен Robusta. ▶ Используйте кофейные зерна с более сильной степенью

Кофе слишком «горький». Установлен слишком мелкий помол. ▶ Установите более крупный помол.

• "Установка степени помола", Страница 162 Неоптимальный сорт кофе. ▶ Используйте другой сорт кофе. Кофе имеет «подгорелый» привкус. Установлен слишком мелкий помол. ▶ Установите более крупный помол.
• "Установка степени помола", Страница 162 Неоптимальный сорт кофе. ▶ Используйте другой сорт кофе. Установлена слишком высокая температура кофе. ▶ Установите более низкую температуру кофе. Кофейная гуща не компактна и слишком

Не оптимальная степень помола. ▶ Установите более крупный или более мелкий помол.

• "Установка степени помола", Страница 162 Зерна слишком маслянистые. ▶ Используйте другой сорт кофейных зерен. На дисплее появляется Неправильно установлена крышка. индикация "Вставьте за- 1. Проверьте, правильно ли вставлен и зафиксирован заварочный блок.". варочный блок.

2. Передвиньте расположенный наверху красный рычаг

3. Установите крышку заварочного блока.

На дисплее отображает- Неправильно установлен резервуар для воды. ся "Залейте воду." не▶ Правильно установите резервуар для воды. смотря на то, что емВода, содержащая углекислый газ, в резервуаре для вокость для воды полная. ▶ Наполните резервуар для воды свежей проточной водой. В резервуаре для воды застрял поплавок.

1. Выньте резервуар для воды.

2. Тщательно очистите резервуар для воды.

Новый фильтр для воды не промыт в соответствии с инструкцией.

Устранение неисправностей ru Неисправность Причина и устранение неисправностей На дисплее отображает- 1. Промойте фильтр для воды в соответствии с инструкцися "Залейте воду." неей. смотря на то, что ем2. Введите в действие фильтр для воды. кость для воды полная. В фильтре для воды находится воздух.

1. Погрузите фильтр для воды в воду отверстием вверх до

тех пор, пока не перестанут выходить пузырьки воздуха.

2. Вставьте обратно фильтр.

Старый фильтр для воды. ▶ Вставьте новый фильтр для воды. Образования накипи в резервуаре для воды засоряют систему.

1. Тщательно очистите резервуар для воды.

2. Запустите программу удаления накипи.

На дисплее появляется индикация "Почистите заварочный блок.". Заварочный блок загрязнен. ▶ Очистите заварочный блок. На дисплее появляется индикация "Слишком высокое или низкое напряжение". Имеются проблемы с подачей напряжения. ▶ Эксплуатируйте прибор только при напряжении 220 240 В. На дисплее появляется индикация "Ошибка в водяной системе. Перезапустите прибор.". Прибор нeисправен.

1. Извлеките штепсельную вилку из розетки и выждите

2. Снова вставьте штепсельную вилку в розетку.

Индикация "Выполните программу calc'nClean!" появляется на дисплее очень часто. Даже умягченная вода содержит определенное количество извести.

1. Вставьте новый фильтр для воды.

2. Установите соответствующую степень жесткости воды.

Тугой ход механизма заварочного блока. ▶ Очистите заварочный блок. Использовано неправильное средство для удаления накипи или его слишком мало. ▶ Для удаления накипи используйте только подходящие Сервисная программа выполнена не полностью. ▶ Запустите сервисную программу "Специальная промывка".

• "Сервисные программы", Страница 169

Транспортировка, хранение и утилизация Данный прибор имеет отметку о соответствии европейским нормам 2012/19/ EU утилизации электрических и электронных приборов (waste electrical and electronic equipment WEEE). Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов. Транспортировка, хранение и утилизация 17 Транспортировка, хранение и утилизация В данном разделе описана подготовка бытового прибора к транспортировке и хранению. Приведены также указания по утилизации старых бытовых приборов. Транспортировка, хранение и утилизация

17.1 Активация защиты от мороза

При транспортировке и хранении предохраните ваш прибор от воздействия низких температур.

Остатки жидкости в приборе могут привести к повреждению прибора при транспортировке или хранении. ▶ Перед транспортировкой или помещением на хранение опорожните систему подачи жидкости.

1. Выполните программу "Защита от мо-

• "Базовые установки", Страница 166

2. Отсоедините прибор от электросети.

17.2 Утилизaция cтapoгo бытового прибора

Утилизация в соответствии с экологическими нормами обеспечивает возможность вторичного использования ценных сырьевых материалов.

1. Выньте из розетки вилку сетевого кабеля.

2. Обрежьте сетевой кабель прибора.

3. Утилизируйте прибор в соответствии с

экологическими нормами. Сведения о возможных способах утилизации можно получить в специализированном торговом предприятии, а также в районных или городских органах управления.

Сервисная служба 18 Сервисная служба Если у вас имеются вопросы, вам не удается самостоятельно устранить неисправность прибора или требуется отремонтировать прибор, обратитесь в нашу сервисную службу. Важные для функционирования прибора оригинальные запчасти, соответствующие Директиве ЕС по экологическому проектированию электропотребляющей продукции, вы можете заказать в нашей сервисной службе, как минимум, в течение 7 лет с момента продажи вашего прибора в пределах Европейского экономического пространства. Сервисная служба Заметка: При выполнении гарантийных условий производителя работы выполняются сервисной службой бесплатно. Подробную информацию о гарантийном сроке и условиях гарантии в вашей стране вы можете запросить в нашей сервисной службе, у вашего продавца или найти на нашем сайте. Адрес и телефон сервисной службы можно найти в прилагаемом перечне сервисных служб в конце инструкции или на нашем веб-сайте. Технические характеристики

18.1 Номер изделия (E-Nr.),

заводской номер (FD) и порядковый номер (ZNr.)

Потребляемая мощность 1500 Вт Чтобы быстро найти данные прибора и номер телефона сервисной службы, вы можете записать эти данные.

18.2 Гарантийные условия

Вы имеете право на гарантийное обслуживание вашего прибора в соответствии со следующими условиями. Получить исчерпывающую информацию об условиях гарантийного обслуживания Вы можете в Вашем ближайшем авторизованном сервисном центре, или в сервисном центре от производителя ООО «БСХ Бытовая техника», или в сопроводительной документации. Максимальное авление насоса, статичное 15 бар Максимальная вместимость резервуара для воды (без фильтра) 1,8 л Максимальная вместимость емкости для кофейных зерен 270 г Длина сетевого кабеля 100 см Bыcoтa прибора 38,2 см Ширина прибора 24,5 см Глубина прибора 43,5 см Вес, порожний 9 кг Тип кофемолки

Сертификат соответствия 20 Сертификат соответствия Полный текст RED сертификата соответствия имеется на интернет-сайте www.siemens-home.bsh-group.com на странице с описанием вашего прибора в разделе дополнительной документации. Сертификат соответствия Технические характеристики 19 Технические характеристики Здесь вы найдете цифры и факты, относящиеся к вашему прибору. Технические характеристики

50 Гц Полоса частот 2,4 ГГц: 100 мВт макс. Полоса частот 5 ГГц: 100 мВт макс.

5 ГГц WLAN (Wi-Fi): только для использования в помещениях.

3.1 Комплект поставки

2. Вставте штепсельну вилку в розетку.

2. Ретельно очистьте резервуар для води.

2. Ретельно очистьте резервуар для води.

1. Ретельно очистьте резервуар для води.

2. Вставте штепсельну вилку в розетку.

Частота 2,4 ГГц: макс. 100 мВт Частота 5 ГГц: макс. 100 мВт
