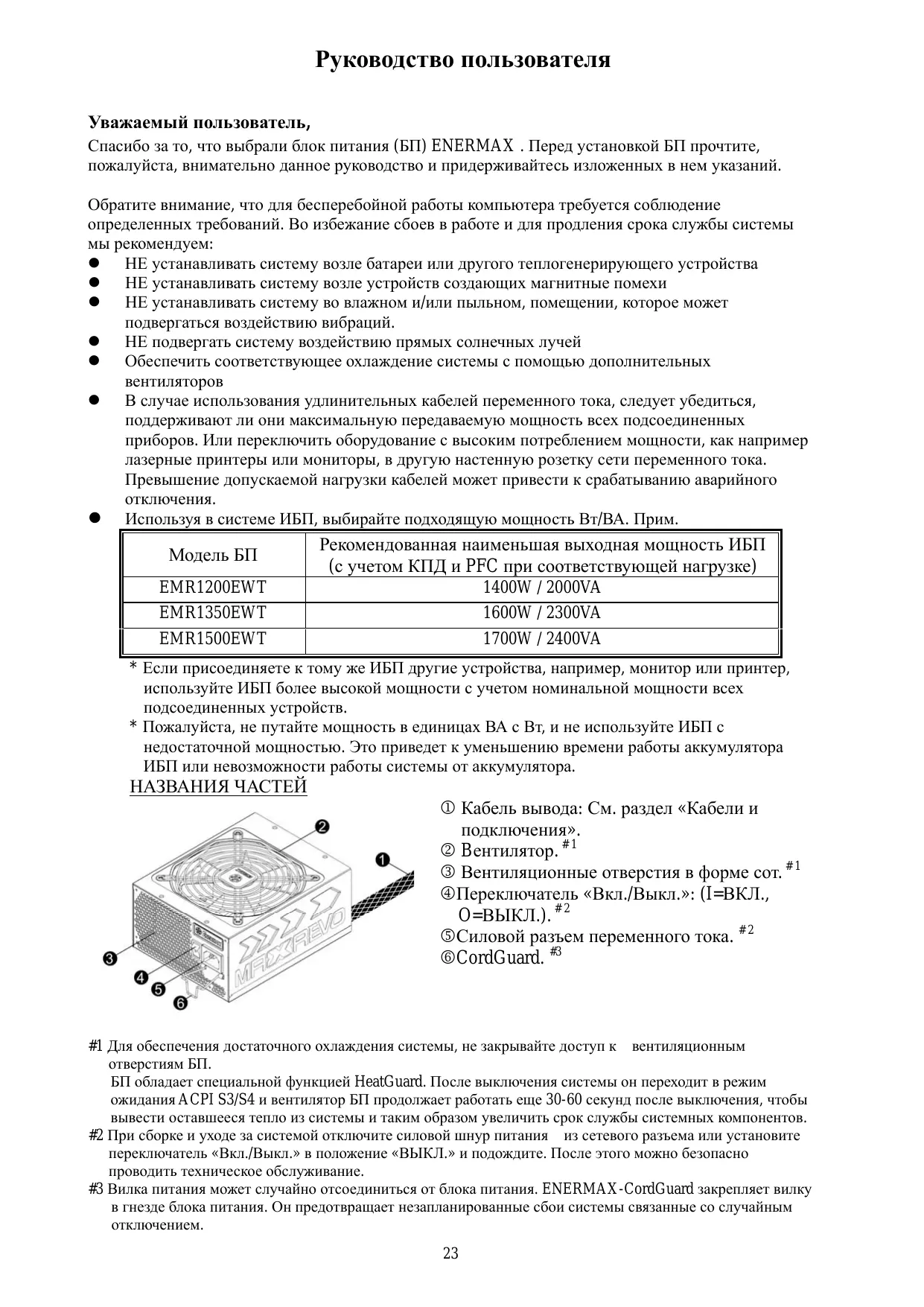

Руководство пользователя Уважаемый пользователь, Спасибо за то, что выбрали блок питания (БП) ENERMAX . Перед установкой БП прочтите, пожалуйста, внимательно данное руководство и придерживайтесь изложенных в нем указаний. Обратите внимание, что для бесперебойной работы компьютера требуется соблюдение определенных требований. Во избежание сбоев в работе и для продления срока службы системы мы рекомендуем:  НЕ устанавливать систему возле батареи или другого теплогенерирующего устройства  НЕ устанавливать систему возле устройств создающих магнитные помехи  НЕ устанавливать систему во влажном и/или пыльном, помещении, которое может подвергаться воздействию вибраций.  НЕ подвергать систему воздействию прямых солнечных лучей  Обеспечить соответствующее охлаждение системы с помощью дополнительных вентиляторов  В случае использования удлинительных кабелей переменного тока, следует убедиться, поддерживают ли они максимальную передаваемую мощность всех подсоединенных приборов. Или переключить оборудование с высоким потреблением мощности, как например лазерные принтеры или мониторы, в другую настенную розетку сети переменного тока. Превышение допускаемой нагрузки кабелей может привести к срабатыванию аварийного отключения.  Используя в системе ИБП, выбирайте подходящую мощность Вт/ВА. Прим.

Рекомендованная наименьшая выходная мощность ИБП (с учетом КПД и PFC при соответствующей нагрузке)

* Если присоединяете к тому же ИБП другие устройства, например, монитор или принтер, используйте ИБП более высокой мощности с учетом номинальной мощности всех подсоединенных устройств. * Пожалуйста, не путайте мощность в единицах ВА с Вт, и не используйте ИБП с недостаточной мощностью. Это приведет к уменьшению времени работы аккумулятора ИБП или невозможности работы системы от аккумулятора.

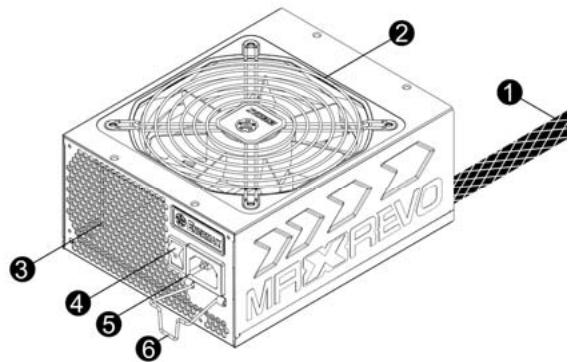

НАЗВАНИЯ ЧАСТЕЙ  Кабель вывода: См. раздел «Кабели и подключения».  Bентилятор. # 1  Вентиляционные отверстия в форме сот. # 1 Переключатель «Вкл./Выкл.»: (I=ВКЛ., O=ВЫКЛ.). # 2 Силовой разъем переменного тока. # 2 CordGuard. #3

#1 Для обеспечения достаточного охлаждения системы, не закрывайте доступ к вентиляционным отверстиям БП. БП обладает специальной функцией HeatGuard. После выключения системы он переходит в режим ожидания ACPI S3/S4 и вентилятор БП продолжает работать еще 30-60 секунд после выключения, чтобы вывести оставшееся тепло из системы и таким образом увеличить срок службы системных компонентов. #2 При сборке и уходе за системой отключите силовой шнур питания из сетевого разъема или установите переключатель «Вкл./Выкл.» в положение «ВЫКЛ.» и подождите. После этого можно безопасно проводить техническое обслуживание. #3 Вилка питания может случайно отсоединиться от блока питания. ENERMAX-CordGuard закрепляет вилку в гнезде блока питания. Он предотвращает незапланированные сбои системы связанные со случайным отключением. 23

② Сожмите, пожалуйста, с обеих сторон

Установите блок питания в корпусе. Убедитесь, что кнопка включения стоит в режиме “O” (выкл.)

защелку CordGuard и прикрепите его на предусмотренном для него месте.

③ Подключите кабель питания к

④ Опустите защелку CordGuard,

закрепляя таким образом, вилку питания.

1. Защелка CordGuard подходит только для кабелей питания, которые прилагаются в комплекте вместе с совместимыми блоками питания производителя ENERMAX. Другие кабели питания могут быть не совместимы с ENERMAX-CordGuard. 2. При установке или обслуживании системы, пожалуйста, всегда вытягивайте вилку питания или выключайте блок питания, переключив кнопку на “O” (Выкл.). КАБЕЛИ И ПОДКЛЮЧЕНИЯ Все подключения имеют конструкцию, не позволяющую подключить их неправильным образом. Если не удается легко вставить разъем, проверьте, делаете ли вы это в правильно. Не пытайтесь вставить силой или изменить форму разъемов. Это может повредить компоненты блока питания или системы и привести к утрате гарантии и неустранимой поломке. На следующем рисунке показана схема компоновки модульных разъемов и распределение по шинам постоянного тока.

*Пожалуйста подключите 16-контактный и 20-контактный разъёмы к соответствующим гнёздам, чтобы обеспечить электропитание 24-контактного MB и 8-контактного CPU подключений. *Данный блок питания оснащен защитой от перегрузки. Защитой оснащены каждый из каналов напряжений 12В. В случае подключения слишком большого количества компонентов к одному из каналов, защита может сработать. Поэтому, пожалуйста, следите чтобы компоненты были подключены равномерно по различным 12 В каналам, для безопасносной и надежной работы системы.

ВИДЫ ПОДКЛЮЧЕНИЙ 24-контактное подключение материнской платы Для нового поколения материнских плат серверов/рабочих станций ATX/EEB/CEB. 8-контактный CPU +12В 8-контактная конфигурация поддерживает сервера/рабочие станции с множеством процессоров 4-контактный CPU +12В 4-контактная конфигурация поддерживает устаревшие системы с одним CPU. 6+2-контактный (8P) PCI Express комбинированный разъем 8-контактная конфигурация поддерживает графические карты нового поколения, для которых требуется 8-контактное подключение PCI-E. 6+2-контактный (8P) PCI Express, разделенный разъем / 6P PCI Express 6-контактная конфигурация поддерживает большинство графических карт PCI-E, для которых требуется 6-контактное подключение PCI-E. SATA # 1 Для приводов SATA/SAS. 4P Molex # 2 Для приводов IDE/SCSI/SAS и некоторых графических карт с традиционным 4-контактным разъемом питания. FDD Для дисковода гибких дисков и некоторых дополнительных плат расширения.

#1 Для некоторых приводов SATA подходит SATA подключение или 4-контактный Molex. Как правило, используется только одно подключение для питания драйвера, НО НЕ ДВА РАЗЪЕМА ОДНОВРЕМЕННО! Подробнее см. инструкцию к приводу. #2 Некоторые материнские платы нуждаются в разделении канала +12В от 24-контактного подключения материнской платы к гнезду PCI-E. Eсли в вашей системе используются несколько высокопроизводительных видеокарт, пожалуйста, подключите этот разъём к соответствующему гнезду на материнской плате и проверьте руководство пользователя вашей материнской платы. 

КОМПЛЕКТ МОДУЛЬНЫХ КАБЕЛЕЙ Используйте ТОЛЬКО оригинальные модульные кабеля ENERMAX, поставляемые вместе с БП ENERMAX. Кабели других производителей могут быть несовместимы и повредить БП и/или систему, и использование кабелей других производителей приводит к потере гарантии на БП. EMC014-G: 2 x 6+2 контактный (8P) PCI-E 2.0 Модульный кабель для одной или двух графических карт PCI Express, для которых требуется 6- или 8-контактное подключение PCI-E. EMC018-G: 8P & 4P +12 В питание CPU/RAM Модульный кабель для поддержки специальных рабочих станций/серверов, работающих в тяжелом режиме, с несколькими процессорами и большим количеством модулей памяти. EMC019-G: 4 приводы SATA Модульный кабель для приводов SATA/SAS, таких как ODD и HDD. EMC020-G: приводы 4 x 4 контактный Molex (IDE/SCSI) и подключение 1 x FDD Модульный кабель для приводов IDE/SCSI/SAS и периферийного оборудования, а также одно подключение питания FDD.

EMC021-G: приводы 2xSATA и 2x4 контактный Molex (IDE/SCSI) Модульный кабель для приводов SATA/SAS/ IDE/SCSI, таких как ODD и HDD.

EMC022:24P MB & 8P CPU

Поставляемые модульные кабели могут отличаться в зависимости от модели и региона. Мы также предлагаем широкий ассортимент кабелей на выбор. Более подробную информацию ищите на нашем сайте: www.enermax.com Особое примечание для системных интеграторов : Если Ваша система нуждается в модульных кабелях специальной конфигурации или формы, обратитесь к торговому представителю компании ENERMAX .  ПОДКЛЮЧЕНИЕ / ОТКЛЮЧЕНИЕ МОДУЛЬНЫХ КАБЕЛЕЙ Подключение модульных кабелей к PSU 5-контактнoe / 12-контактнoe подключение на модульном кабеле и модульный разъем БП обозначены стрелками. Для упрощения правильного подключения: Черный соединитель вставляется в черный разъем, а красный в красный. Стрелка должна направляться к стрелке. 3. Теперь можно легко вставить разъем. 1. 2.

Отключение модульных кабелей от БП 5-контактнoe / 12-контактнoe подключение оснащено двумя фиксаторами, фиксирующимися на модульных разъемах БП. Для отсоединения модульного кабеля от БП, сожмите, пожалуйста, два фиксатора по направлению друг к другу и аккуратно вытяните разъем кабеля.

СБОРКА СИСТЕМЫ 1. Главный разъем питания правильно подключен (24-контактная конфигурация). 2. Разъем питания ЦП +12В (4- или 8-контактная конфигурация) и (или) 4-контактный Molex-разъем (если требуется для материнской платы) правильно подключены 3. Все остальные необходимые разъемы правильно подключены. 4. Кабель питания переменного тока надлежащим образом подключен к электрической розетке и входному гнезду переменного тока БП. 5. Корпус ПК закрыт. 6. Включите БП, установив переключатель «Вкл./Выкл.» в положение «ВКЛ.» – система готова к работе. ЗАЩИТА, МЕРЫ ПРЕДОСТОРОЖНОСТИ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ БП ENERMAX оснащен несколькими средствами защиты. В большинстве аномальных ситуаций блок питания автоматически выключается для предотвращения повреждения БП и других компонентов ПК. Защита обычно срабатывает вследствие неисправности компонентов ПК или небрежности пользователей. В такой ситуации проверьте исправность устройств ПК и условия эксплуатации. 1. Отключите питание БП, переведя выключатель в положение «O», или отсоединив кабель переменного тока от электрической розетки и входного гнезда переменного тока БП. 2. Проверьте температуру БП, прикоснувшись к нему. Перегрев БП может быть вызван неисправностью вентиляторов корпуса ПК или вентилятора БП, либо неправильным размещением ПК. 3. Подождите несколько минут, пока БП не остынет. 4. Подсоедините кабель переменного тока к электрической розетке и к входному гнезду переменного тока БП. 5. Переведите выключатель БП в положение «I» и выполните перезагрузку системы. 6. Проверьте работоспособность системы. 7. Обратитесь в службу технической поддержки производителя компонента, который, возможно, вызывает проблему, например материнской платы, графической платы или БП. С вопросами и за поддержкой обращайтесь к местному продавцу или в ближайший филиал или в представительство ENERMAX, либо в головной сервисный центр ENERMAX. 26

Instrukcja obsługi Szanowni Klienci, Dziękujemy za zakup tego zasilacza ENERMAX (PSU)! Proszę przeczytać uważnie ten podręcznik i wykonać zamieszczone w nim instrukcje przed instalacją zasilacza. Chcielibyśmy zwrócić Państwa uwagę na fakt, że komputer wymaga pracy w bardzo specyficznych warunkach. Aby uniknąć awarii i wydłużyć żywotność systemu zalecamy, aby:  NIE umieszczać systemu w pobliżu grzejnika lub innych urządzeń wytwarzających ciepło.  NIE lokalizować systemu w pobliżu urządzenia magnetycznego.  NIE lokalizować systemu w miejscu wilgotnym i/lub zapylonym oraz/albo w miejscu występowania wibracji.  NIE wystawiać systemu na bezpośrednie oddziaływanie światła słonecznego.  System jest odpowiednio chłodzony przez dodatkowe wentylatory.  Jeśli używane są przedłużacze prądu zmiennego należy sprawdzić, czy mogą one obsłużyć maksymalną moc wszystkich podłączonych urządzeń. Lub należy przełączyć inne urządzenia o wysokim zużyciu energii, takie jak drukarki laserowe lub monitory do innych ściennych gniazd prądu zmiennego. Przekroczenie maksymalnego obciążenia przedłużacza, może spowodować przerwanie obwodu przez bezpiecznik i odcięcie zasilania.  Aby dodać do systemu UPS (Uninterruptible Power Supply [Bezprzerwowe źródlo zasilania]), proszę wybrać odpowiednią pojemność UPS W/VA. Np.:
