Marca	ENERMAX
Modelo	MAXREVO EMR1500EGT
Tipo de producto	Fuente de alimentación para PC ATX
Potencia nominal	1500 W
Conectores modulares	Sí, con sistema CordGuard
Conectores principales	1 x 24 pines placa base, 2 x 8 pines CPU, 6+2 pines PCI-E
Conectores adicionales	SATA, Molex 4 pines, FDD
Ventilador	1 ventilador (tamaño no especificado)
Protecciones integradas	Protección contra sobrecorriente (OCP) en rieles de 12V, protección contra sobretensión (OVP), etc.
Refrigeración	Rejilla de panal para ventilación óptima
Compatibilidad con SAI	Capacidad mínima sugerida: 1700 W / 2400 VA (para modelo EMR1500)
Seguridad	Botón ON/OFF en la fuente, desconexión del cable de alimentación antes de manipular
Mantenimiento y limpieza	Mantener alejado de fuentes de calor, humedad y polvo
Piezas de repuesto	Utilizar únicamente los cables modulares certificados ENERMAX suministrados
Información general	Manual disponible en varios idiomas, descarga gratuita en formato PDF

Preguntas frecuentes - MAXREVO EMR1500EGT ENERMAX

¿Cómo instalar correctamente la fuente de alimentación ENERMAX MAXREVO EMR1500EGT?

Asegúrese de que el botón ON/OFF esté en 'O'. Coloque la fuente en la caja, conecte los cables modulares respetando las flechas de guía, luego enchufe el cable de alimentación y cierre el CordGuard. Finalmente, ponga el botón en 'I' para encender.

¿Qué es el sistema CordGuard?

El CordGuard es un sistema de fijación que bloquea el cable de alimentación de CA para evitar desconexiones accidentales. Es compatible únicamente con el cable suministrado por ENERMAX.

¿Cuáles son los cables modulares suministrados con el EMR1500EGT?

Los cables incluyen: EMC014-G (2x 6+2 pines PCI-E), EMC018-G (8+4 pines CPU/RAM), EMC019-G (4x SATA), EMC020-G (4x Molex + FDD), EMC021-G (2x SATA + 2x Molex) y EMC022 (24 pines MB + 8 pines CPU). La lista puede variar según modelos y países.

¿Cómo conectar y desconectar un cable modular?

Para conectar, alinee los conectores negros y rojos así como las flechas blancas. Para desconectar, presione los dos ganchos de seguridad del conector y tire suavemente.

¿Cuáles son las protecciones integradas de esta fuente?

La fuente integra protección contra sobrecorriente (OCP) en los rieles de 12V múltiples, así como otras protecciones como sobretensión (OVP). En caso de anomalía, se apaga automáticamente.

¿Por qué mi sistema se apaga repentinamente?

Esto puede deberse a una activación de la protección contra sobrecorriente (OCP) si hay demasiados periféricos conectados en un solo riel de 12V. Distribuya los cables en diferentes rieles para equilibrar la carga.

¿Qué hacer después de un corte intempestivo de la fuente?

Ponga el interruptor en 'O', desconecte el cable de alimentación, espere unos minutos a que la fuente se enfríe, luego vuelva a conectar y encienda. Verifique el funcionamiento de los ventiladores.

¿Puedo usar otros cables modulares que no sean los suministrados?

No, utilice únicamente los cables certificados ENERMAX suministrados con el equipo. Otros cables podrían dañar la fuente y anular la garantía.

¿Qué capacidad de SAI se recomienda para esta fuente?

Para el modelo EMR1500, se sugiere una capacidad mínima de 1700 W / 2400 VA. Si conecta otros dispositivos como una impresora, elija una capacidad más alta.

¿Dónde puedo descargar el manual completo?

El manual está disponible gratuitamente en formato PDF en notice-facile.com en varios idiomas. También puede solicitar una traducción por correo electrónico.

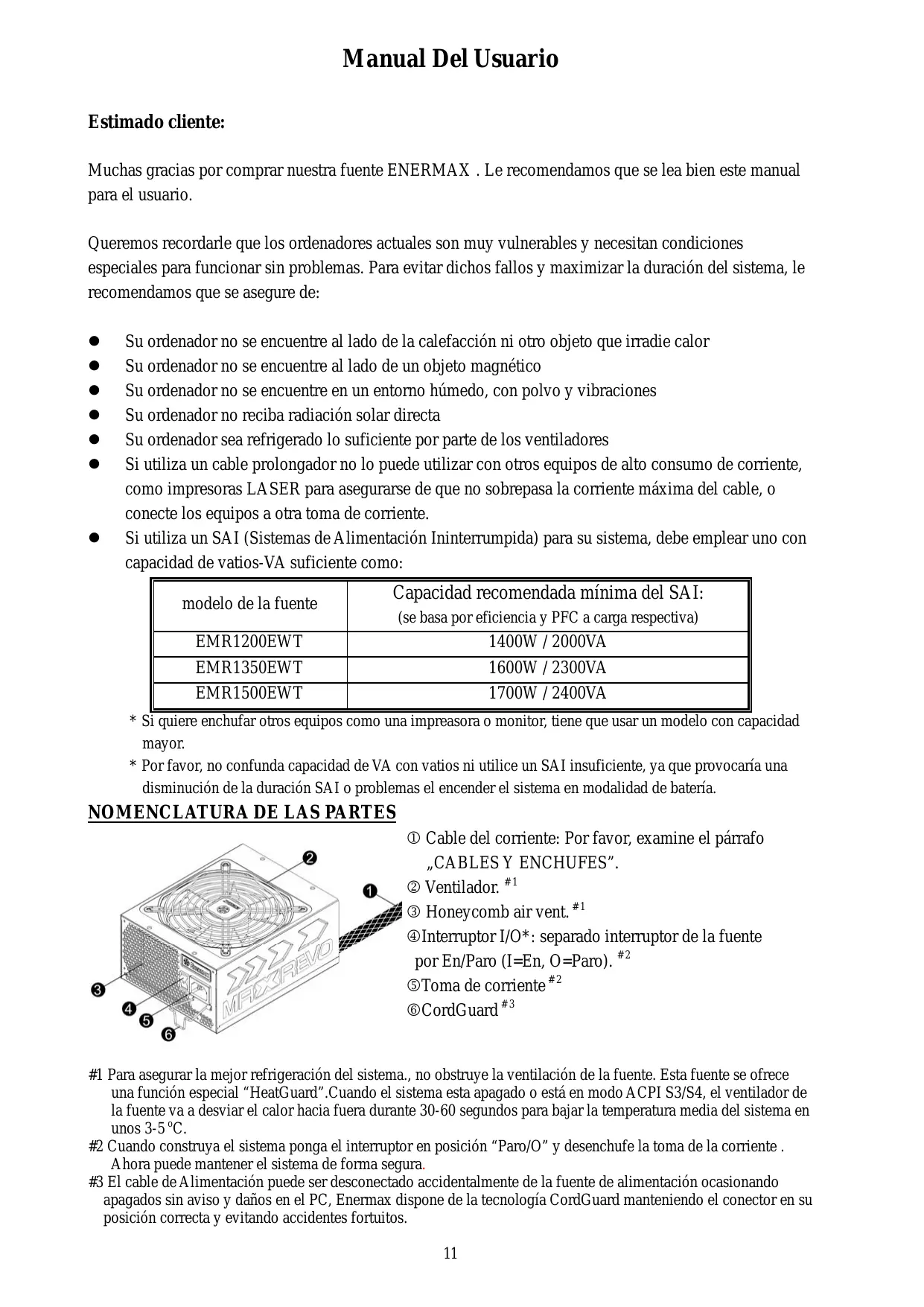

MANUAL DE USUARIO MAXREVO EMR1500EGT ENERMAX

MuchasgraciasporcomprarnuestuenteENERMAX.Le recomendamosque selea bieneste manual parael usuario.

Queremos recordarle que los ordinadores actuales son muy vulnerables y necessitan conditiones especialas paraFuncionar sin problemas. Para evaporar dichos fallos y maximizar la duracion del systema, le recomendamos que se asegure de:

• Su ordinador no seswanae alado de la calefacion ni othero objeto que irradie calor
• Su ordinador no se oculta al lado de un objecto magnétique
• Suordenador no se incluye en un entorno humedo, con polvo y vibraciones
• Su ordinador no reciba radiación solar directa
• Su ordinador sea refrigerado lo suficiente por parte de los ventiladores
• Si utilizes un cable prolongador no lo可以选择 usar con otros equipos de alto consumo de corriente, como impresoras LASER para asegurar de que no sobrepasa la corriente Tmaxa del cable, o conecte los equipos a otra toma de corriente.
• Si utilizes un SAI (Sistemas de Alimentacion Ininterrupida) para su sistemas, deben employer uno con capacité de varios-VA suficiente como:

modelo de la fuente	Capacidad recomendada minima del SAI: (seILA por eficiencia y PFC a entrega respectiva)
EMR1200EWT	1400W / 2000VA
EMR1350EWT	1600W / 2300VA
EMR1500EWT	1700W / 2400VA

• Si quiere enchufarthersequipocmounaimpreasora o monitor,tienequeusurunmodeloconcapacidad mayor.
• Por favor, no confunda capacité de VA con varios ni utilize un SAI insufiente, ya que provocaria una diminución de la duración SAI o problemas el encender el sistema en modalidad de bateria.

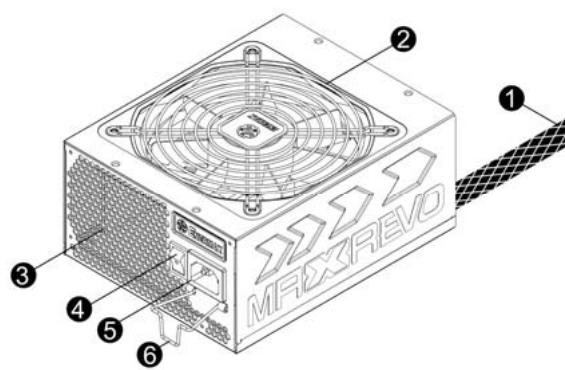

NOMENCLATURA DE LAS PARTES

① Cable del corriente: Por favor, examine el párrafo „CABLES Y ENCHUFES".
② Ventilador. #1
③ Honeycomb air vent. # 1
④Interruptor I/O*: separado interruptor de la fuente por En/Paro (I=En, O=Paro). #2
⑤ Toma de corriente#2
⑥ CordGuard#3

1 Para asegurar la mejor refrigeracion del systema., no obstruye la ventilacion de la fuente.Esta fuente se ofrece una funcion especial "HeatGuard".Cuando el systema esta apagado o está en modo ACPI S3/S4, el ventilador de la fuente va a desviar el calorancia fuera durante 30-60 segundos para bajo la temperatura media del systema enanos 3 - 5^
2 Cuando construya el sistema ponga el interruptor en posicion "Paro/O" y desenchufe la toma de la corriente. Ahora peut tener el sistemas de forma segura.

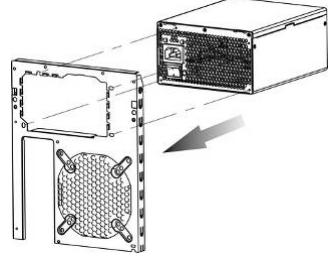

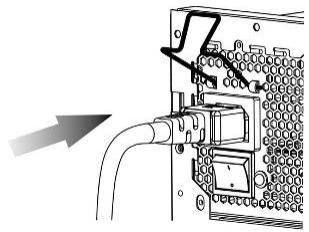

3 El cable de Alimentación puede ser desconnectado accidentallymente de la fuente de alimentación occasionando apagados sin avis y días en el PC, Enermax dispone de la Tecnología CordGuardmantiendo el conector en su posición correcta y evitando accidentesfortuitos.

① Alojando dentro de la misma fuente el propio conector y asi se asegura que el conector sae mantiene en la posicion correcta.

② Apretando al mesmo tiempo las dos solapas de CordGuard e insertandolos en los huecos donde se aloja el cable de alimentación.

③ Conectar el cable a la fuente.

④ Se cierra CordGuard hacer presión.

Esto permite tener siempre en la posicion correcta el dispositivo.

1. CordGuard es un sistema exclusivo de lamarca ENERMAX,rialquier intento de instalacion en otherdispositivodistinctepuede occasionarproblemas.
2. Cuando se hace mantenimiento del sistemas con operaciones internas, el cable SIEMPRE debe permanecer desconectado.

CABLES Y ENCHUFES

Todo los enchufes estan disenados para que sea imposible connectar cables en la direc tion equivocada. Poner un enchufe en un zocalo Tiene que ser fácil. Si no pue deponer fácilmente el cableado modular original de ENERMAX en un zocalo, por favor, revise si está insertado en la direc tion correcta. Nunca lo intente utilizing fuerza ni cambie los pines del voltaje. Eso peut darar la fuente e invalidar la garantia. Ilustracion grfica de los zocalos modulares y la distribuccion c.c..

20P&16P:MB/CPU

12V1 RS	5V RS	5Vsb	12V1	PW OK	PS ON	GND	-12V	5V	5V
RS-	3.3V RS	12V1	12V1	GND	GND	GND	5V	5V	5V

12V2	12V2	GND	GND	GND	GND	3.3V	3.3V
12V2	12V2	GND	GND	GND	GND	3.3V	3.3V

5P:SATA/4PMolex/Peripherals

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

3.3V

5V

GND

GND

12V4

3.3V

5V

GND

GND

12V6

GND	GND	GND	12V3	12V3	12V3
GND	GND	GND	12V3	12V3	12V3

GND	GND	GND	12V4	12V4	12V4
GND	GND	GND	12V4	12V4	12V4

GND	GND	GND	12V6	12V6	12V6
GND	GND	GND	12V6	12V6	12V6

GND	GND	GND	12V3	12V3	12V3
GND	GND	GND	12V3	12V3	12V3

GND	GND	GND	12V5	12V5	12V5
GND	GND	GND	12V5	12V5	12V5

12P:GPU/CPU/RAM

GND	GND	GND	12V5	12V5	12V5
GND	GND	GND	12V5	12V5	12V5

*Para tener los connectores 24pin MB y 8pin CPU, hay que conectar los connectores de 16pin y de 20pin en los socket correspondientes.

*Este producto incluye una proteccion para sobrecarga para una linea multipla de 12v. Si sedea que manyos periféricos realizen solo una linea de 12v,esto podra actionar la proteccion y provocar el apagamento delsystema.Para repartir la energia de corriente y asegurar la mayor estabilitad y seguidad aconsejamos reconectarcieros cables de alimentacion de los periféricos a otheras lineas de 12v.

24P placas base Soyporta generaciones新模式 de ATX/EEB/CEB server/workstation.

8P CPU +12V La configuración 8-Pin soporte multi-CPU server/workstation y algunos sistemas single-socket extremas.

4P CPU +12V La configuración 4-Pin soporte la mayoría de los sistemas single-socket.

6+2P (8P) PCI Express, en “modo combinado” La configuración 8-pin soporte las新模式 tarjetas gratuites, que necessitan este enchufe de 8-Pin PCI-E.

6+2P (8P) PCI Express, en “modo分开” / 6P PCI Express La configuración 6-pin soporte la mayoría de las tarjetasVERTICAS, que necessitan este enchufe de 6-Pin PCI-E.

SATA #1 Para ODD o HDD tipo SATA/SAS.

4P Molex #2 Para ODD tipo IDE/SCSI/SAS de ”vieja” generación con enchufe 4-P.

FDD Para discos “Floppy” or tarjetas de expansión..

1 Unos discos duros de SATA soportan connectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe! Examine su manual para el disco duro para entrada más en detaille.

2 Unas instalas base soportan este enchufe para suministrar corriente增值ional除去 del enchufe 24-Pin de la placata base. Si tu ordinador está equipado con mas de una VGA de gama alta, por favor, connecte este connector al socket correspondiente en la placata base y consulte el manual de instrucciones de la placata base para mayores detalles.

CABLES MODULARES (contenido)

Por favor utilise solamente cables modulares originales de ENERMAX. Otros cables podrjan dañar el sistema e invalidate la garantía.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Cable modular para una o dos tarjetas gramificas Performance PCI Express, que necesitan enchufes de 6 o 8-Pin PCI-E.

EMC018-G: 8P & 4P +12V CPU/RAM power Cable modular para energia alta server/workstation con más que 4 CPU y 16 GB RAM.

EMC019-G: 4 x SATA drives Cable modular para ODD o HDD tipo SATA/SAS de la generación más reciente.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1x FDD (Floppy).

EMC021-G: 2 x SATA & 2 x 4P Molex Cable modular para ODD o HDD tipo SATA/SAS/ IDE/SCSI/ de la generación más reciente.

Los cables adjuntos podrieran diferenciarse por modelos y por regione deVentas.
- Ofrecemos más cables de forma optional. Por favor revise nuestra頁a web para Obtener más información: www.enermax.com

Nota especial para integraores de sistemas: Si su Sistema necesita cables especialas, cables modulares o con un disen, contacte a un representante de ENERMAX.

- CONNECTARY EXTRAER CABLES MODULARES

	CONECTAR CABLES MODULARES CON LA FUENTE 5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente=tienen marcas blancas de flecha. 1. Enchufes negros con zócalos negros y rojos con rojos. 2. Flecha con flecha. 3. Ahora能把 conectarlo fácilmente.
	RENOVAR CABLES MODULARES DE LA FUENTE Todo los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos paraguardar con los zócalos de la fuente. Para quitar un cable modular pulse hacíalas flechas y desconecte el enchufe@cuidadosamente.

ENCENDIENDO EL SISTEMA

Antes de encenderlo por favor asegurese de que:

1. El enchufe de la placa base está conectado correctamente.
2. El enchufe del CPU +12V AUX (si es NEEDario) está conectado correctamente. o un enchufe 4-Pin Molex (si es NEEDario) está conectado correctamente.
3. Todos los otros enchufes你需要les estar conectadocorrectamente.
4. El cable de la corriente (AC) está connectado correctamente con la fuente y el enchufe!
5. Cierre la caja del sistema!
6. Coloque el interruptor de la fuente en la posicion "T".

FUNCIONES DE PROTECCIONY SEGURIDAD

La fuente ENERMAX tiene varias functions de proteccion y seguridad. En caso de mal funciona se detendra para proteger todo el systema de daños. En la mayoria de casos esso sera causado por un mal funciona de componentes o mala usoacion. Enequalquier situacioniami simer sigma las instrucciones y disconectela o apaguela:

1. El interruptor de la fuente por "O" y el cable corriente (AC) del enchufe y de la fuente.
2. Todos los componentes, que no son absolutamente necessarios, como ODD. Examine su temperatura por medio del tact. Si está caliente,uede ser,que los ventiladores del sistemas o de la fuente estén dañados o su caja noongaventiladores suficientes o es en una mala posicion.(Lea nuestras recomendaciones en el comienzo del manual)
3. Espere. por uno horas hasta que la fuente se haya enfiado.
4. Conecte de nuevo el cable corriente (AC) con enchufe y fuente.
5. Ponga el interruptor de la fuente en "T".
6. Examine Si todos los ventiladores estarshipostado.
7. Contacte. el fabricante del componente si piensa que está causando el problema. (como tarjetas o ENERMAX)

Si tiene preguntas o si necesita ayud, por favor contacte con su vendedor oakra a una sucursal de ENERMAX o al centro Mundial de soporte de ENERMAX.
