Тип продукта	Материнская плата Micro-ATX
Бренд	MSI
Модель	MS-7597 (GF615M-P33/P31)
Форм-фактор	Micro-ATX (24,4 см x 20,0 см)
Сокет процессора	AM3
Поддерживаемые процессоры	AMD Phenom II, Athlon II, Sempron
Чипсет	NVIDIA GeForce 6150SE и nForce 430
Поддерживаемая память	DDR3 800/1066/1333 МГц, макс. 8 ГБ (2 слота)
Слоты расширения	1x PCI Express 1.0 x16, 1x PCI Express 1.0 x1, 2x PCI
Хранилище	4x SATA 3 Гбит/с, 1x IDE, 1x FDD
RAID	RAID 0, 1, 5, 10 (на SATA)
Аудио	Realtek ALC888S/ALC889, 7.1 каналов, HD Audio
Сеть	Realtek RTL8111DL (GF615M-P33) или RTL8103EL (GF615M-P31), 10/100/1000 Мбит/с
Задняя панель разъемов	1x PS/2 мышь, 1x PS/2 клавиатура, 1x COM, 1x VGA, 1x параллельный, 1x LAN, 4x USB 2.0, 6x аудиоразъемов
Требования к питанию	ATX 24-pin + ATX 4-pin, рекомендуется 350 Вт
Охлаждение	1x разъем вентилятора CPU, 1x разъем системного вентилятора
BIOS	AMI BIOS с расширенными функциями, поддержка Cool'n'Quiet
Специальные функции	Разгон с помощью переключателя FSB, APS (Active Phase Switching)
Обслуживание	Чистить мягкой сухой тканью. Избегать влаги и химических средств.
Безопасность	Перед любым вмешательством отключайте питание. Используйте антистатический браслет.

Часто задаваемые вопросы - MS-7597 MSI

Какие процессоры совместимы с материнской платой MSI MS-7597?

Материнская плата MSI MS-7597 поддерживает процессоры AMD Phenom II, Athlon II и Sempron в сокете AM3. Посетите сайт MSI для получения полного списка совместимых процессоров.

Каков максимальный объем поддерживаемой памяти?

Материнская плата поддерживает до 8 ГБ памяти DDR3 с частотой 800/1066/1333 МГц, распределенной по двум слотам DIMM.

Как установить процессор на эту материнскую плату?

1. Поднимите рычаг сокета на 90°. 2. Совместите золотую стрелку процессора с отметкой на сокете. 3. Вставьте процессор без усилий. 4. Опустите рычаг для фиксации. 5. Нанесите термопасту и установите кулер. 6. Подключите вентилятор к разъему CPUFAN.

Как настроить BIOS для активации двухканального режима?

Режим Dual-Channel активируется автоматически, если установлены две одинаковые планки памяти в слоты DIMM1 и DIMM2. В меню Cell Menu BIOS убедитесь, что опция DCT Unganged Mode установлена на Auto или Enabled.

Что делать, если материнская плата не запускается после установки?

Проверьте подключения: JPWR1 (24-pin) и JPWR2 (4-pin) должны быть подключены. Убедитесь, что процессор установлен правильно и память полностью вставлена. Попробуйте запустить с одной планкой памяти. Если ничего не помогает, сбросьте CMOS, переместив перемычку JBAT1 на контакты 2-3 на несколько секунд.

Как сбросить CMOS на материнской плате?

Выключите компьютер и отключите питание. Найдите перемычку JBAT1 на плате. Переместите колпачок с контактов 1-2 на контакты 2-3, подождите 5 секунд, затем верните его в исходное положение (1-2). Это сбросит настройки BIOS до значений по умолчанию.

Можно ли использовать модули памяти DDR2?

Нет, эта материнская плата поддерживает только память DDR3. Модули DDR2 электрически и физически несовместимы. Расположение ключа отличается.

Как активировать функцию Cool'n'Quiet от AMD?

В BIOS перейдите в Cell Menu и активируйте опцию AMD Cool'n'Quiet. Сохраните и перезагрузитесь. В Windows установите схему электропитания Минимальное управление питанием в параметрах питания.

Какие светодиодные индикаторы есть на материнской плате и что они означают?

На материнской плате есть индикатор APS LED (LED1), который показывает количество активных фаз питания процессора. Когда индикатор горит, процессор работает в режиме фаза 3; когда выключен — в режиме фаза 1.

Как разогнать процессор с помощью переключателя FSB?

Найдите переключатель OC_SW1 на материнской плате. Убедитесь, что система выключена. Вы можете установить переключатель для увеличения частоты FSB на 10%, 15% или 20%. Если система становится нестабильной, верните переключатель в положение по умолчанию и при необходимости сбросьте CMOS.

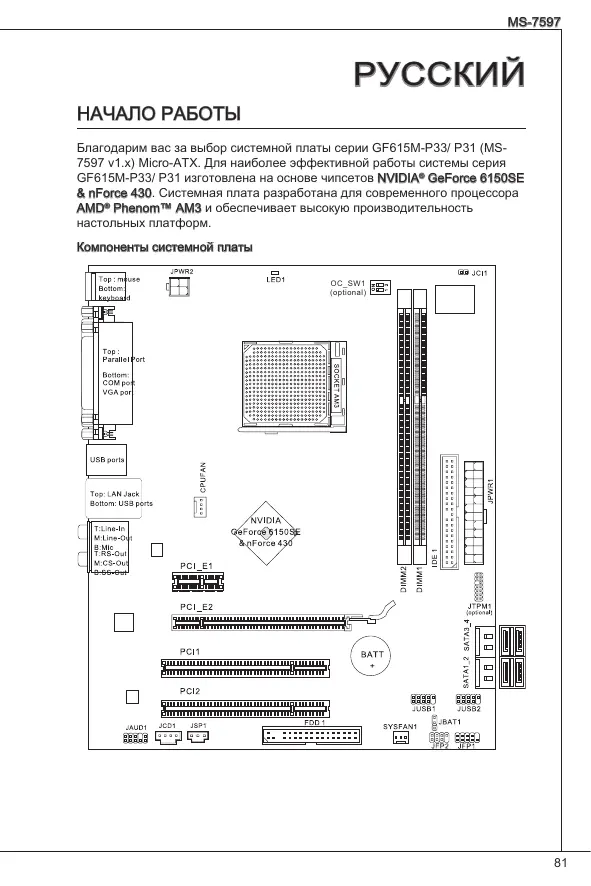

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MS-7597 MSI

ВКЛЮЧЕН	Инд�示атор ВКЛЮЧЕн рп раоб toe 3 Фа з петаня СР.
ВыкЛЮЧЕН	Инд�示атор ВыкЛЮЧЕн рп раоб toe 1 Фа зы петаня СР.

Перемычим очирки CMOS:JBAT1

Ha nataye yctahobneta CMOS namTb c nntaHnem 06atapeKm, xpaHuaa Taanhble o KOHNpyraun CNTBMc. DaHnble, xpanauece B CMOS naMrti, Tpebyotc KOMNbIOTepy dna3arpz3kn onepauonHOH CNTBMc npn BKJIOeHHn. Ecnj y Bac 0B3NHkae Tne 6xODMoct b6pcOHTb KOHNpyrauHIO CNTBMc (OocnTb CMOS), BOCnoNb3yIteCb tOTo Nepbmyko.

BHIMAHHE

OChtKa CMOS pOu3BODiTc COeHHeHEM KOHTAKTOB 2-3 npI OTKHOeHHOH CnCTMe. 3aTeM cneJeyt BepHytbc K coeHHeHHo KHTAKTOB 1-2. N36eIaIte OChtKmCMOS npI paBoTaIOUeH cnCTMe: 30 nObrEaNT CNCTMeHHy nNAty.

Пелеклочателли anecdapathoro paэroha FSB: OC_SW1 (оционально)

C nomoizbu nepekNIOUATEme MOXHO pao3orHbF SFB nYBENmHnA qCTotbl npoeccpa. CneJydtae DaHHbY kaa3AHmD nI yctAtoHBK mCTotbl FSB.

TnymouaHIO

Ckoopctb FSB noblaaetca ha 10%

Ckopocb FSB noBbIaetcH ha 15%

Ckopocb FSB noBbIaetcH na 20%

BHIMAHHE

AM3CPU&K-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-
