MS-7597 - Motherboard MSI - Kostenlose Bedienungsanleitung

Produkttyp	Micro-ATX-Mainboard
Marke	MSI
Modell	MS-7597 (GF615M-P33/P31)
Formfaktor	Micro-ATX (24,4 cm x 20,0 cm)
Prozessorsockel	AM3
Unterstützte Prozessoren	AMD Phenom II, Athlon II, Sempron
Chipsatz	NVIDIA GeForce 6150SE & nForce 430
Unterstützter Arbeitsspeicher	DDR3 800/1066/1333 MHz, max. 8 GB (2 Steckplätze)
Erweiterungssteckplätze	1x PCI Express 1.0 x16, 1x PCI Express 1.0 x1, 2x PCI
Speicher	4x SATA 3 Gb/s, 1x IDE, 1x FDD
RAID	RAID 0, 1, 5, 10 (über SATA)
Audio	Realtek ALC888S/ALC889, 7.1 Kanäle, HD Audio
Netzwerk	Realtek RTL8111DL (GF615M-P33) oder RTL8103EL (GF615M-P31), 10/100/1000 Mbit/s
Rückseitige Anschlüsse	1x PS/2 Maus, 1x PS/2 Tastatur, 1x COM, 1x VGA, 1x Parallel, 1x LAN, 4x USB 2.0, 6x Audio-Klinken
Erforderliche Stromversorgung	ATX 24-pin + ATX 4-pin, 350W empfohlen
Kühlung	1x CPU-Lüfteranschluss, 1x Systemlüfteranschluss
BIOS	AMI BIOS mit erweiterten Funktionen, Unterstützung für Cool'n'Quiet
Besondere Funktionen	Overclocking per FSB-Schalter, APS (Active Phase Switching)
Wartung	Mit einem weichen, trockenen Tuch reinigen. Feuchtigkeit und Chemikalien vermeiden.
Sicherheit	Vor dem Eingriff Netzstecker ziehen. Antistatik-Armband verwenden.

Häufig gestellte Fragen - MS-7597 MSI

Welche Prozessoren sind mit dem MSI MS-7597 Mainboard kompatibel?

Das MSI MS-7597 Mainboard unterstützt AMD Phenom II, Athlon II und Sempron Prozessoren im AM3-Sockel. Besuchen Sie die MSI-Website für die vollständige Liste kompatibler CPUs.

Was ist die maximale unterstützte Speichermenge?

Das Mainboard unterstützt bis zu 8 GB DDR3-Speicher mit 800/1066/1333 MHz auf zwei DIMM-Steckplätzen.

Wie installiere ich den Prozessor auf diesem Mainboard?

1. Ziehen Sie den Hebel des Sockels um 90°. 2. Richten Sie den goldenen Pfeil der CPU mit dem Pfeil des Sockels aus. 3. Setzen Sie die CPU ohne Gewalt ein. 4. Drücken Sie den Hebel nach unten, um zu verriegeln. 5. Tragen Sie Wärmeleitpaste auf und montieren Sie den Kühler. 6. Schließen Sie den Lüfter an den CPUFAN-Anschluss an.

Wie konfiguriere ich das BIOS, um den Dual-Channel-Modus zu aktivieren?

Der Dual-Channel-Modus wird automatisch aktiviert, wenn Sie zwei identische Speichermodule in die Steckplätze DIMM1 und DIMM2 einbauen. Überprüfen Sie im Cell Menu des BIOS, ob die Option DCT Unganged Mode auf Auto oder Enabled gesetzt ist.

Was tun, wenn das Mainboard nach der Installation nicht startet?

Überprüfen Sie die Anschlüsse: JPWR1 (24-pin) und JPWR2 (4-pin) müssen angeschlossen sein. Stellen Sie sicher, dass die CPU korrekt installiert und der Speicher richtig eingerastet ist. Versuchen Sie, mit nur einem Speichermodul zu starten. Wenn nichts funktioniert, setzen Sie das CMOS zurück, indem Sie die Brücke JBAT1 für einige Sekunden auf die Pins 2-3 stecken.

Wie setze ich das CMOS des Mainboards zurück?

Schalten Sie den Computer aus und ziehen Sie den Netzstecker. Suchen Sie die Brücke JBAT1 auf dem Mainboard. Versetzen Sie die Kappe von den Pins 1-2 auf die Pins 2-3, warten Sie 5 Sekunden und setzen Sie sie dann zurück auf die ursprüngliche Position (1-2). Dadurch werden die BIOS-Einstellungen auf die Standardwerte zurückgesetzt.

Kann ich DDR2-Speichermodule verwenden?

Nein, dieses Mainboard akzeptiert nur DDR3-Speicher. DDR2-Module sind elektrisch und physisch nicht kompatibel. Die Positionierungsaussparung ist unterschiedlich.

Wie aktiviere ich die AMD Cool'n'Quiet Funktion?

Gehen Sie im BIOS in das Cell Menu und aktivieren Sie die Option AMD Cool'n'Quiet. Speichern und neu starten. Stellen Sie unter Windows im Energiesparplan auf Minimale Energieverwaltung in den Energieoptionen ein.

Welche LED-Anzeigen befinden sich auf dem Mainboard und was bedeuten sie?

Das Mainboard verfügt über eine APS-LED (LED1), die die Anzahl der aktiven CPU-Stromversorgungsphasen anzeigt. Wenn die LED leuchtet, arbeitet der Prozessor im Phase-3-Modus; wenn sie aus ist, im Phase-1-Modus.

Wie übertakte ich den Prozessor mit dem FSB-Schalter?

Suchen Sie den Schalter OC_SW1 auf dem Mainboard. Stellen Sie sicher, dass das System ausgeschaltet ist. Sie können den Schalter einstellen, um die FSB-Frequenz um 10%, 15% oder 20% zu erhöhen. Wenn das System instabil wird, setzen Sie den Schalter zurück in die Standardposition und setzen Sie ggf. das CMOS zurück.

BEDIENUNGSANLEITUNG MS-7597 MSI

Hinweis von MSI zur Erhaltung und zum Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht als kommunaler Abfall entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in der Europäischen Union in Verkehr gebrachten Produkte am Ende ihres Lebenszyklus zurückzunehmen. Bitte entsorgen Sie diese Produkte zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

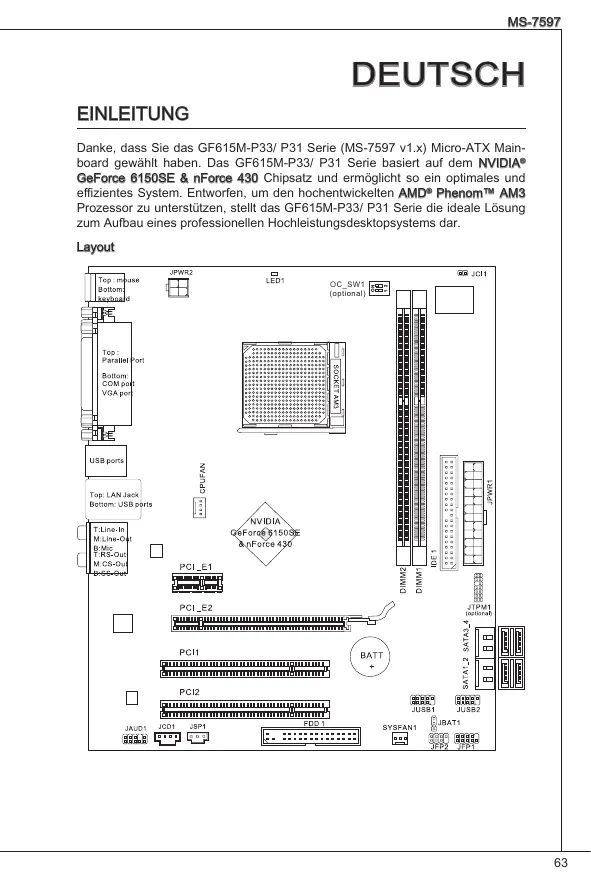

Wir danken Ihnen, dass Sie sich für das GF615M-P33/P31 Serie (MS-7597 v1.x) Micro-ATX Mainboard entschieden haben. Das GF615M-P33/P31 Serie basiert auf dem NVIDIA® GeForce 6150SE & nForce 430 Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um die hochentwickelten AMD® Phenom™ AM3 Prozessoren zu unterstützen, stellt das GF615M-P33/P31 Serie die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar.

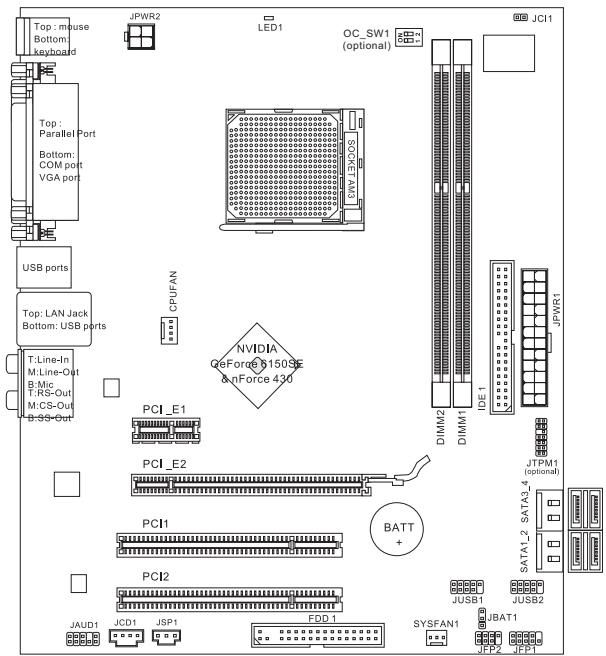

Layout

SPEZIFIKATIONEN

Prozessoren

• Unterstützung für AMD® Phenom II / Athlon II / Sempron Prozessoren für Sockel AM3.

(Weitere CPU-Informationen finden Sie unter

http://www.msi.com/index.php?func=cpuform2)

HyperTransport

HyperTransport 1.0

Chipsatz

NVIDIA® GeForce 6150SE & nForce 430 Chipsatz

Speicher

DDR3 800/1066/1333 SDRAM (max. 8GB) 2 DDR3 DIMMs (240Pin/ 1.5V)

(Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter

http://www.msi.com/index.php?func=testreport)

LAN

• Unterstützt 10/100/1000 LAN über Realtek® RTL8111DL (GF615M-P33) oder Unterstützung 10/100 LAN über Realtek® RTL8103EL (GF615M-P31)

Audio

Onboard Soundchip Realtek® ALC888S/ ALC889 7.1-Kanal Audio-Ausgang mit „Jack sensing" Erfüllt die Azalia Spezifikationen

IDE

1 IDE Port - Unterstützung der Betriebsmodi Ultra DMA 66/100/133, PIO & Bus Mastering

SATA

4 SATA 3Gb/s Ports über 4 SATA 3Gb/s Geräte

RAID

SATA1~4 Unterstützung der Modi RAID 0/1/5/10

Diskette

1 Disketten Anschluss - Unterstützung 1 Diskettenlaufwerk mit 360KB, 720KB, 1.2MB, 1.44MB und 2.88MB

Anschlüsse

Hintere Ein-/ und Ausgabe

• 1 PS/2 Mausanschluss
• 1 PS/2 Tastaturanschluss
• 1 COM Anschluss
• 1 VGA Anschluss
• 1 Parallele Schnittstelle Unterstützung die Betriebsmodi SPP/EPP/ECP
• 1 LAN Buchse
• 4 USB 2.0 Anschlüsse
• 6 Audiobuchsen

On-Board Stiftleiste/ Anschlüsse

• 2 USB 2.0 Stiftleisten
• 1 SPDIF-Ausgang Stiftleiste
• 1 Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge
• 1 CD-Stiftleiste für Audio Eingang
• 1 TPM-Schnittstelle (optional)
• 1 Gehäusekontaktschalter
• 1 Hardware-Übertaktung durch FSB-Schalter (optional)

Steckplatz

1 PCI-Express-1.0-x16-Steckplatz, 1 PCI-Express-1.0-x1-Steckplatz, 2 PCI-Steckplätze, unterstützt 3,3 V/5 V PCI-Bus-Schnittstelle

Formfaktor

Micro-ATX (24,4 cm x 20,0 cm)

Montage

6 Montagebohrungen

Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php

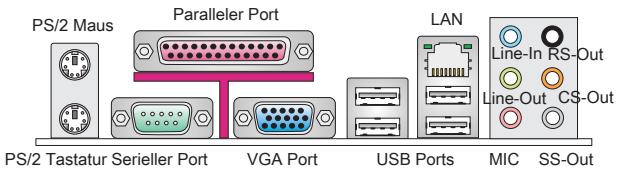

HINTERES ANSCHLUSSPANEL

Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

HARDWARE-SETUP

Dieses Kapitel informiert Sie darüber, wie Sie die CPU, CPU-Kühler und Speichermodule, Erweiterungskarten einbauen, des Weiteren darüber, wie die Steckbrücken auf dem Mainboard gesetzt werden. Zudem bietet es Hinweise darauf, wie Sie Peripheriegeräte anschließen, wie z.B. Maus, Tastatur, usw. Handhaben Sie die Komponenten während des Einbaus vorsichtig und halten Sie sich an die vorgegebene Vorgehensweise beim Einbau.

CPU- und Kühler-Einbau für Sockel AM3

Wenn Sie die CPU einbauen, stellen Sie sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und zu installieren.

Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

1. Ziehen Sie den Hebel leicht seitlich vom Sockel weg, heben Sie ihn danach bis zu einem Winkel von ca. 90° an.
2. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.
3. Ist die CPU korrekt installiert, sollten die Pins an der Unterseite vollständig versenkt und nicht mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichung von der wichtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.
4. Drücken Sie die CPU fest in den Sockel und drücken Sie den Hebel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.
5. Setzen Sie den Kühler auf die Kühlerhalterung und haken Sie zuerst ein Ende des Kühlers an dem Modul fest.
6. Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließend ziehen Sie den Sicherungshebel an der Seite fest.
7. Drücken Sie den Sicherungshebel und befestigen Sie den Kühler mit der Halterung des Mainboards.
8. Verbinden Sie das Stromkabel des CPU-Lüfters mit dem Anschluss auf dem Mainboard.

WICHTIG

• Die Fotos des Mainboards in diesem Abschnitt dienen nur Demonstrationszwecken im Zusammenhang mit dem Kühleinbau beim Sockel AM3. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom Modell abweichen.
• Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicherungshaken gelöst wird, schnellt der Sicherungshaken sofort zurück.

Vorgehensweise beim Einbau von Speichermodulen

1. Die Speichermodule haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein. Drücken Sie anschließend das Arbeitsspeichermodul nach unten, bis die Kontaktseite richtig tief in dem DIMM-Steckplatz sitzt. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes schnappt automatisch ein, wenn das Arbeitsspeichermodul richtig eingesetzt ist. Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul richtig im DIMM-Steckplatz sitzt.
3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

WICHTIG

• DDR3 und DDR2 können nicht untereinander getauscht werden und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3-Speichermodule stets in DDR3-DIMM-Slots und DDR2-Speichermodule stets in DDR2-DIMM-Slots.
• Stellen Sie im Zweikanalbetrieb sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM-Slots entsprechender Kanäle verwenden.
• Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer zuerst DIMM 1.

ATX 24-poliger Stromanschluss: JPWR1

Hier können Sie ein ATX 24-Pin-Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

ATX 4-poliger Stromanschluss: JPWR2

Dieser Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

WICHTIG

• Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenen ATX-Netzteil sicher, um den stabilen Betrieb des Mainboards sicherzustellen.
• Netzteile mit 350 Watt (und mehr) werden aus Gründen der Systemstabilität dringend empfohlen.

Anschluss des Diskettenlaufwerks: FDD1

Der Anschluss unterstützt Diskettenlaufwerke mit 360KB, 720KB, 1.2MB, 1.44MB oder 2.88MB Kapazität.

IDE-Anschluss: IDE1

An diesen Anschluss können bis zu IDE-Festplatten, optische Diskettenlaufwerke und andere Geräte angeschlossen werden.

WICHTIG

Wenn Sie zwei Laufwerke über ein Kabel verbinden, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend die Jumper setzen. Entnehmen Sie die Anweisungen zum Setzen der Jumper der Dokumentation der Festplatte, die der Festplattenhersteller zur Verfügung stellt.

Serial-ATA-Anschluss: SATA1 ~ 4

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle von Serial ATA. An jeden Anschluss kann ein Serial-ATA-Gerät angeschlossen werden.

WICHTIG

Bitte falten Sie das Serial-ATA-Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1

Die Lüfteranschlüsse unterstützen aktive Systemlüfter mit +12V. Wenn Sie den Stecker mit dem Anschluss verbinden, achten Sie immer darauf, dass der rote Draht der positive Pol ist und mit +12V verbunden werden muss, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann benötigen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.

S/PDIF-Ausgang: JSP1

Die S/PDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

CD-Eingang: JCD1

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

Frontpanel-Anschlüsse: JFP1, JFP2

Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.

Audioanschluss des Frontpanels: JAUD1

Der Audio-Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide.

USB-Frontanschluss: JUSB1/JUSB2

Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide und ist bestens geeignet, Hochgeschwindigkeits-USB-Peripheriegeräte anzuschließen, wie z.B. USB-Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

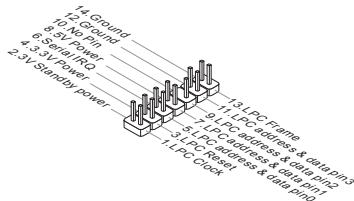

TPM-Modul-Anschluss: JTPM1 (optional)

Dieser Anschluss wird für das optionale TPM-Modul (Trusted Platform Module) verwendet. Weitere Informationen finden Sie im "TPM-Sicherheitsplattform".

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

APS-LED-Statusindikatoren: LED1

Diese APS (Active Phase Switching) LEDs zeigen den gegenüber CPU-Stromphasen-Modus an. Lesen Sie die folgenden Anweisungen.

EIN	Die LED leuchtet, wenn CPU in die 3 Phase Strommodus ist.
AUS	Die LED ausschaltet, wenn CPU in die 1 Phase Strommodus ist.

Strombrücke zur CMOS-Lösung: JBAT1

Der Onboard-CMOS-Speicher (BIOS) enthält Grundinformationen sowie erweiterte Einstellungen des Mainboards. Der CMOS-Speicher wird über eine Batterie mit Strom versorgt, damit die Daten nach Abschalten des PC-Systems erhalten bleiben. Weiterhin sind Informationen für den Start des Systems in dem Speicher hinterlegt. Sollen die Fehlermeldungen während des Startvorganges erhalten werden, kann ein Zurücksetzen des CMOS-Speichers in den ursprünglichen Werkszustand helfen. Drücken Sie dazu weniger den Schalter.

JBAT1

41

Keep Data

Clear Data

WICHTIG

Sie können den CMOS löschen, indem Sie die Pins 2-3 verbinden, während das System ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurück. Löschen Sie den CMOS nicht, solange das System angeschaltet ist, dies würde das Mainboard beschädigen.

Hardware-Übertaktung durch FSB-Schalter: OC_SW1 (optional)

Mit der Änderung der Schalter (siehe Tabelle) kann der FSB-Takt erhöht werden, womit die CPU-Frequenz übertaktet wird. Folgen Sie den Anweisungen, um die entsprechenden Overclocking-Werte zu erhalten.

Standardwerte

Erhöhen der FSB-Geschwindigkeit um 10%

Erhöhen der FSB-Geschwindigkeit um 15%

Erhöhen der FSB-Geschwindigkeit um 20%

WICHTIG

Stellen Sie bitte sicher, dass der PC ausgeschaltet ist, bevor Sie die Schalter und FSB-Werte ändern. Wenn die Hardware-Übertaktung zu Systeminstabilität oder Abstürzen während des Betriebs führt, stellen Sie den Schalter auf die Standardeinstellung zurück.

PCI-Express-Steckplatz

Der PCI-Express-Steckplatz unterstützt eine Erweiterungskarte mit der PCI-Express-Schnittstelle.

PCI-Express 1.0 x16-Steckplatz

PCI Express 1.0 x1-Steckplatz

PCI-Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

WICHTIG

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie auch daran, die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardware- oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI-IRQ-Leitungen werden in der Regel mit den PCI-Bus-Leitungen wie folgt verbunden:

Folge Stockplatz	1	2	3	4
PCI 1	C#	D#	A#	B#
PCI 2	B#	C#	D#	A#

BIOS-SETUP

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test - Selbstüberprüfung nach dem Einschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <F2> oder <DEL>, um das Setup aufzurufen.

(ENTF drücken, um das Einstellungsprogramm zu öffnen)

Sollten Sie die Taste nicht rechtzeitig gedrückt haben und somit den Start des BIOS verpasst haben, starten Sie Ihr System neu. Entweder drücken Sie dazu den "Power On / Anschalter" oder den "Reset"-Knopf. Alternativ betätigen Sie die Tastenkombination <Strg>, <Alt> und <Entf>, um einen Neustart zu erzwingen.

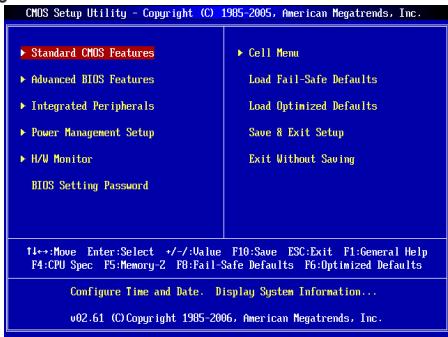

Main Page

Standard CMOS Features

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Verwenden Sie diesen Menüpunkt, um AMI-eigene weitergehende Einstellungen an Ihrem System vorzunehmen.

Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den Status der CPU, des Lüfters und allgemeine Warnungen zum generellen Systemstatus.

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Einstellungen zu Frequenzen/Spannungen und Übertaktung vornehmen.

Load Fail-Safe Defaults

Hier können Sie die BIOS-Werkseinstellungen für stabile Systemleistung laden.

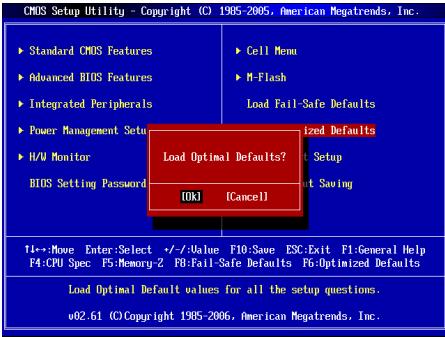

Load Optimized Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS-Speichers laden. Nach Anwahl des Punktes speichern Sie die Änderungen und starten das System neu.

Save & Exit Setup

Speichern der BIOS-Änderungen im CMOS und Verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS ohne Speicherung, vorgenommene Änderungen verfallen.

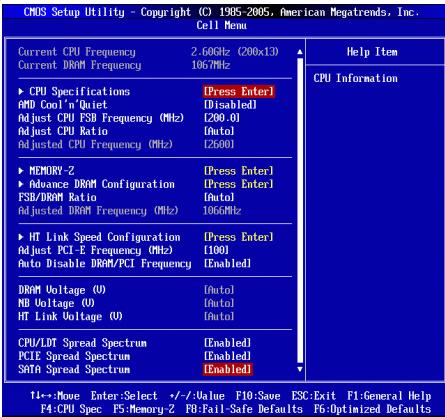

Cell-Menü

Zeigt die derzeitige Frequenz der CPU/Speicher. Nur Anzeige.

CPU-Spezifikationen

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten CPUs.

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien, die die angebrachte CPU unterstützt.

AMD Cool'n'Quiet

Die Cool'n'Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen.

WICHTIG

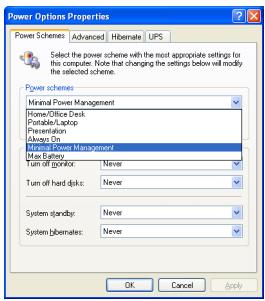

Für eine einwandfreie Funktion von AMD Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden:

* BIOS-Setup ausführen und Cell-Menü wählen. Unter Cell-Menü setzen Sie AMD Cool'n'Quiet auf [Enabled]. * Öffnen Sie Windows und wählen Sie [Start] -> [Einstellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Power Options Properties (Eigenschaften von Energieoptionen) und wählen Sie Minimal Power Management (Minimaler Energieverbrauch) unter Power Schemes (Energieschemata).

Hier können Sie die CPU-FSB-Frequenz angeben.

Adjust CPU Ratio

Hier können Sie den CPU-Taktmultiplikator (Ratio) angeben. Dies können Sie nur benutzen, wenn der Prozessor die Funktion unterstützt.

Zeigt die verstellte Frequenz der CPU. Nur Anzeige.

Memory-Z

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

DIMM1~2 Memory SPD Information

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten Speichers.

Advance DRAM Configuration

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

DRAM Timing Mode

Dies kann die DRAM-Timing automatisch einstellen. Wenn DRAM Timing auf [DCT 0], [DCT 1] oder [Both] eingestellt ist, werden einige Optionen sichtbar und auswählbar. DCT 0 steuert Kanal A und DCT 1 steuert Kanal B.

1T/2T Memory Timing

Legt die SDRAM-Kommandorate fest. Die Einstellung 1T lässt den SDRAM-Signalkontroller mit einem Taktzyklus (1T) laufen. Bei 2T läuft er mit zwei Zyklen. 1T ist schneller als 2T.

DCT Unganged Mode

Im Unganged-Modus ist ein logisches DIMM ein 64-Bit-DIMM.

Bank Interleaving

Bank Interleaving ist ein wichtiger Parameter zur Verbesserung der Übertaktungsfähigkeit des Speichers. Es lässt das System mehrere Bänke gleichzeitig zugreifen.

Power Down Enable

Es ist eine energiesparende Technologie des Speichers. Wenn das System über einen Zeitraum von Zeit nicht auf den Speicher zugreift, verringert es automatisch die Stromversorgung des Speichers.

MemClk Tristate C3/ATLVID

Diese Einstellung erlaubt Ihnen, das MemClk Tristating während C3 und ATLVID zu aktivieren/deaktivieren.

FSB/DRAM Ratio

Können Sie hier den FSB/Ratio des Speichers anpassen.

Gibt die verstellte Frequenz des DDR-Speichers an. Nur Anzeige.

HT Link Speed Configuration

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

HT Link Speed Auto

Mit der Einstellung [Enabled] erkennt das System die HT-Link-Geschwindigkeit automatisch.

HT Link Speed

Gibt die Betriebsfrequenz des Taktgebers des Hypertransport-Links vor.

Gestattet die Wahl der PCI-E-Frequenz (in MHz).

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leiter DRAM/PCI-Sockel, um die elektromagnetische Störstrahlung (EMI) zu minimieren.

DRAM Voltage (V)/ NB Voltage (V)/ HT Link Voltage (V)

Diese Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chipsatzes anzupassen.

Hier kann die CPU/LDT (HT Bus Multiplier) Spread Spectrum an- oder abgeschaltet werden.

PCIE Spread Spectrum

Hier kann die PCIE Spread Spectrum an- oder abgeschaltet werden.

SATA Spread Spectrum

Hier kann die SATA Spread Spectrum an- oder abgeschaltet werden.

WICHTIG

• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für Sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größer der Spread Spectrum Wert ist, desto mehr nimmt die EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI-Regelung zum meist passenden Spread Spectrum Wert.
• Denken Sie daran, Spread Spectrum zu deaktivieren, wenn Sie übertakten, da selbst eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum Einfrieren zu bringen.

Load Optimized Defaults

Hier können Sie die BIOS-Voreinstellungen für den stabilen Betrieb laden, die der Mainboard-Hersteller vorgibt.

Blattrapam Back a3b6op CnCTeHMn PnIaTb cepn Gf615M-P33/P31 (MS-7597 v1.x) Micro-ATX.ДЯнболесфкгнваRobtсь StcTeMbce pcrny GF615M-P33/P31 nroTobNeHa N OchOBe YnCtctOBNVDIAGeForce 6150SE &nForce 430.CnTeMaHnPnata papa6oTaHa nra CoBPMeHNOr npOcEccopa AMD PhenomTM AM nObecneYBaet BICOKy npOnBdoNTbHoCTb NaCTOBhIX nPtaFpOM.
