РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FH 997 C IX/HA HOTPOINT

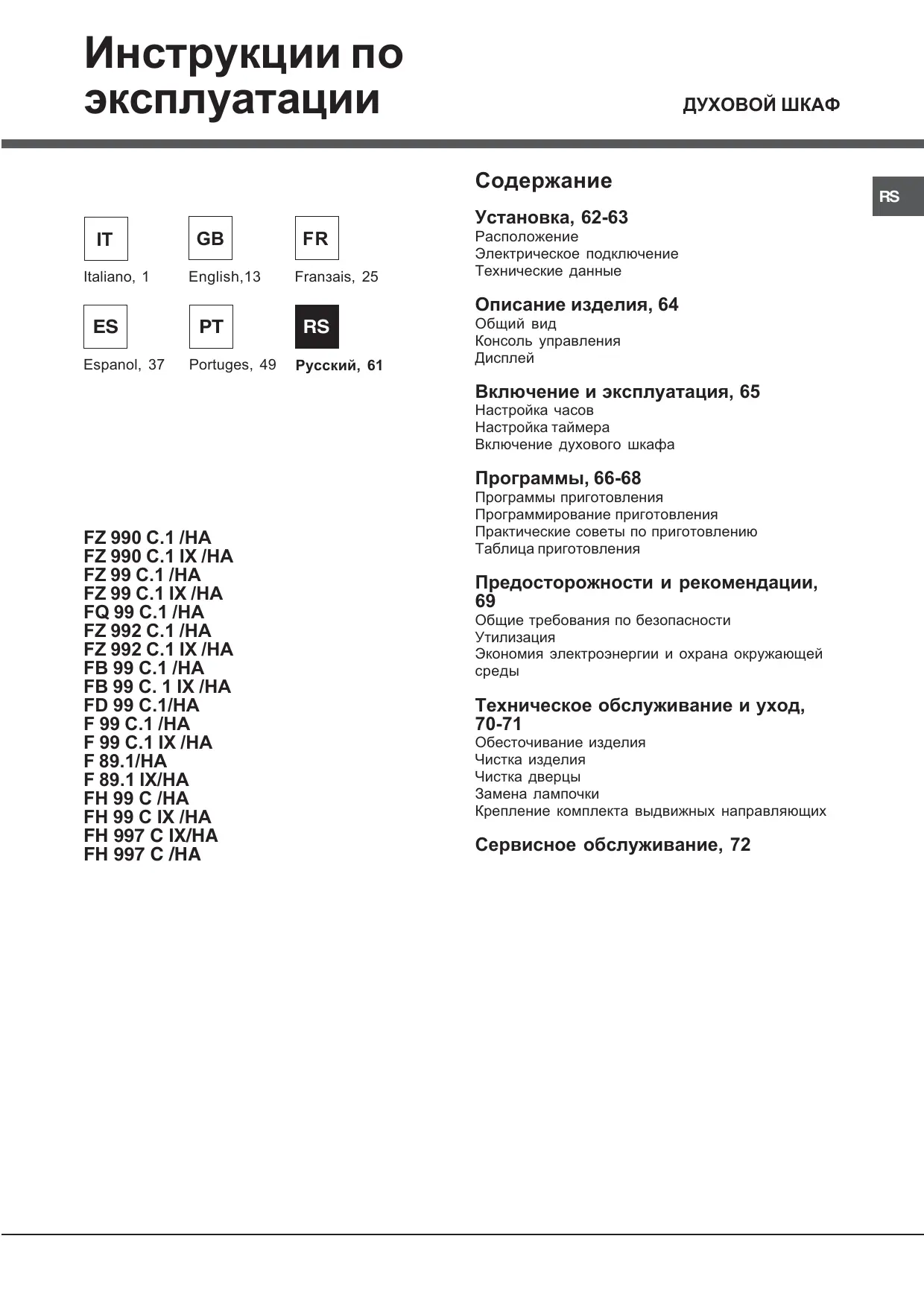

Инструкции по эксплуатации ДУХОВОЙ ШКАФ

Franзais, 25 Расположение Электрическое подключение Технические данные Описание изделия, 64 Espanol, 37

Включение и эксплуатация, 65 Настройка часов Настройка таймера Включение духового шкафа Программы, 66-68 FZ 990 C.1 /HA FZ 990 C.1 IX /HA FZ 99 C.1 /HA FZ 99 C.1 IX /HA FQ 99 C.1 /HA FZ 992 C.1 /HA FZ 992 C.1 IX /HA FB 99 C.1 /HA FB 99 C. 1 IX /HA FD 99 C.1/HA F 99 C.1 /HA F 99 C.1 IX /HA F 89.1/HA F 89.1 IX/HA FH 99 C /HA FH 99 C IX /HA FH 997 C IX/HA FH 997 C /HA Программы приготовления Программирование приготовления Практические советы по приготовлению Таблица приготовления Предосторожности и рекомендации, Общие требования по безопасности Экономия электроэнергии и охрана окружающей

Техническое обслуживание и уход, 70-71 Обесточивание изделия Чистка изделия Чистка дверцы Замена лампочки Крепление комплекта выдвижных направляющих Сервисное обслуживание, 72

! Важно сохранить данное руководство для его последующих консультаций. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новый владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями. ! Внимательно прочитайте инструкции: в них содержатся важные сведения о монтаже изделия, его эксплуатации и безопасности.

Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 х 560 мм (см. схемы).

Расположение ! Не разрешайте детям играть с упаковочными материалами. Упаковка должна быть уничтожена в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации). ! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильный монтаж изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным. Встроенный монтаж Для обеспечения исправной работы встраиваемого изделия кухонный модуль должен иметь соответствующие характеристики:

• панели кухонных элементов, прилегающих к духовому шкафу, должны быть выполнены из термостойкого материала;
• клей кухонных элементов элементов, шпонированных деревом, должен быть устойчивым к температуре 100°C.
• для встраивания духового шкафа под кухонным топом (см. схему) или в шкаф-пенал ниша кухонного элемента должна иметь следующие

! После встраивания изделия в кухонный элемент должна быть исключена возможность касания к электрическими частями. Расход электроэнергии, указанный на паспортной табличке изделия, был замерян для данного типа монтажа.

Центровка и крепление 4 крепежных элемента с боков духового шкафа должны быть отрегулированы в соответствии с 4 отверстиями в периметральной раме в зависимости от толщины боковой панели кухонного элемента: толщина 20 мм: полностью удалите съемную часть крепежного элемента (см.

толщина 18 мм: используйте первый паз, согласно уже готовой конфигурации производителя (см. схему); толщина 16 мм: используйте второй паз (см. схему). Для крепления изделия к кухонному элементу: откройте дверцу духового шкафа и завинтите 4 шурупа для деревянных панелей в 4 отверстия в периметральной раме. ! Все защитные элементы должны быть закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента. Электрическое подключение ! Духовые шкафы, укомплектованные трехполюсным сетевым кабелем, расчитаны на функционирование с переменным током с напряжением и частотой электропитания, указанными на паспортной табличке с данными (см. ниже). Подсоединение сетевого кабеля

1. Откройте зажимную

коробку, нажав при помощи отвертки на выступы с боков крышки: потяните и откройте крышку (см.

кабельного сальника и выньте его, поддев отверткой (см. схему).

контактов L-Nи затем прикрепите провода под головками винтов, соблюдая цветовую маркировку Синий (N) Коричневый (L) Желтозеленый ( ). Подсоединение сетевого кабеля изделия к сети электропитания Установите на сетевой кабель нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке (см. сбоку). В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующий действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C. ! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности. Перед осуществлением электрического подсоединения необходимо проверить следующее:

• сетевая розетка должна быть соединена с заземлением и соответствовать нормативам;
• сетевая розетка должна быть расчитана на максимальную потребляемую мощность изделия, указанную на паспортной табличке (см. ниже);

• напряжение сети электропитания должно находиться в пределах значений, указанных на паспортной табличке (см. ниже);
• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае замените розетку или вилку; не используйте удлинители или тройники. ! Изделие должно быть установлено таким образом, чтобы сетевой кабель и сетевая розетка были легко доступны. ! Сетевой кабель изделия не должен быть согнут ! Регулярно проверяйте состояние сетевого кабеля и в случае необходимости поручите его замену только уполномоченным техникам (см. Сервисное обслуживание). ! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требований. ПАСПОРТНАЯ ТАБЛИЧКА ширина 43,5 см. высота 32 см. глубина 40 см л 56

Электропитание МАРК ИРОВКА ПОТРЕБЛЕНИЯ ЭЛЕКТ РОЭНЕРГИИ ширина 43,5 см. высота 32 см. глубина 41,5 см л 58 напряжение 220 В/ 2430 В ~ 50/60 Гц, макс. поглощаемая мощность 2800 Вт (с м. паспортную табличку) Директива 2002/40/СЕ об этикетках электрических дух овых шкафов. Норм атив EN 50304 Рас ход электроэнергии при натуральной конвекц ии функция нагревания: Традициональная Заявл ение о расходе электроэнергии класса принудительной конвекции функция нагревания: Кондитерская выпечка Данное изделие соответствует следующим Директивам Европейс кого Сообщ ества: 2006/95/CEE от 12/12/06 (Низкое напряжение) с последующими изменениям и – 2004/ 108/СЕЕ от 15/12/04 (Электромагнитная совместимость) с последующими изменениям и – 93/68/СЕЕ от 22/07/93 с последующими изм енениями. 2002/96/СЕ с пос ледующими изменениям и. 1275/2008 stand-by/off mode *с двойной стеклянной дверцей

Включение и эксплуатация ! При первом включении духового шкафа рекомендуем прокалить его примерно в течение часа при максимальной температуре с закрытой дверцей. Затем выключите духовой шкаф, откройте дверцу и проветрите помещение. Запах, который вы можете почувствовать, вызван испарением веществ, использованных для предохранения духового шкафа. Настройка часов ! Часы можно настроить как при выключенном духовом шкафу, так и при включенном, при условии, что не было задано время окончания приготовления.

1. Нажмите несколько раз кнопку

пока на ДИСПЛЕЕ не замигает символ первые два цифровые значения;

2. поверните регулятор НАСТРОЙКА ЧАСОВ в

сторону “+” и “-” для настройки часов; до тех пор, пока на

3. вновь нажмите кнопку

ДИСПЛЕЕ не замигают другие два цифровые

4. поверните регулятор НАСТРОЙКА ЧАСОВ в

сторону “+” и “-” для выставления минут; поместить в него продукт.

4. В процессе приготовления в любой момент можно:

- изменить программу приготовления при помощи рукоятки ПРОГРАММЫ; - изменить температуру при помощи регулятора - запрограммировать продолжительность и время окончания приготовления (см. программы приготовления); - прервать приготовление, повернув рукоятку ПРОГРАММЫ в положение «0».

5. По истечении двух часов духовой шкаф

автоматически выключается: это время запрограммировано в целях безопасности для всех программ приготовления. Продолжительность приготовления может быть изменена (см. программы приготовления).

6. В случае внезапного отключения

электропитания, если температура в духовом шкафу не слишком понизилась, срабатывает система, возобновляющая программу приготовления с момента, в который она была прервана. Программирование, сделанное в ожидании продолжения программы, не сохраняется после возвращения электропитания и должно быть выполнено повторно. ! Данная функция не прерывает приготовление и не зависит от работы духового шкафа. Она позволяет включить звуковой сигнал по истечении заданного времени. ! В программах FAST COOKING (Быстрое приготовление) и BARBECUE (Гриль) фаза предварительного нагрева не предусмотрена. ! Никогда не ставьте никакие предметы на дно духового шкафа, так как они могут повредить эмалированное покрытие. ! Всегда ставьте посуду на прилагающуюся

1. Нажмите несколько раз кнопку

Охладительная вентиляция

5. вновь нажмите кнопку

для подтверждения. Настройка таймера до тех пор,

пока на ДИСПЛЕЕ не замигает символ цифровые значения;

2. поверните регулятор НАСТРОЙКА ЧАСОВ в

сторону “+” и “-” для выставления минут;

3. вновь нажмите кнопку

для подтверждения. На дисплее будет показан обратный отсчет времени, по завершении которого включится звуковой сигнал. Включение духового шкафа

1. Выберите нужную программу приготовления при

помощи рукоятки ПРОГРАММЫ.

2. Духовой шкаф начнет фазу предварительного

нагрева, и загорится индикатор нагрева. Настройка температуры производится при помощи регулятора ТЕРМОСТАТ.

3. Когда индикатор предварительного нагрева

погаснет, и раздастся звуковой сигнал завершения нагрева духовки: Вы можете Для понижения температуры снаружи духового шкафа в процессе приготовления, охладительный вентилятор создает поток воздуха между передней панелью и дверцей духового шкафа. В программе FAST COOKING (Быстрое приготовление) вентилятор включается автоматически через десять минут работы духового шкафа. В программе КОНДИТЕРСКАЯ ВЫПЕЧКА вентилятор включается только при разогретом духовом шкафу. ! По завершении приготовления вентилятор продолжает работать вплоть до надлежащего охлаждения духовки. Освещение духового шкафа Освещение духового шкафа может быть включено в любой момент при выключенной духовке при помощи кнопки

Программы приготовления ! Каждая программа имеет заданную температуру приготовления. Температура может быть настроена вручную, от 40°C до 250°C. В программе ГРИЛЬ заданное значение является уровнем мощности, выраженной в %. Этот уровень может быть также настроен вручную. Программа ТРАДИЦИОНАЛЬНАЯ В режиме традиционального приготовления рекомендуется использовать только один уровень: при использовании нескольких уровней распределение температуры будет неоптимальным. Программа КОНДИТЕРСКАЯ ВЫПЕЧКА Данная функция рекомендуется для приготовления деликатных блюд (например, кондитерских изделий, требующих подъема теста) и мелкой выпечки одновременно на трех уровнях. Программа FAST COOKING (Быстрое приготовление) Программа не нуждается в предварительном нагреве духовки. Данная программа в особенности рекомендуется для быстрого приготовления полуфабрикатов (мороженых или готовых блюд). Оптимальные результаты получаются при использовании только одного

Программа ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ Так как жар является постоянным во всем духовом шкафу, воздух обеспечивает однородное приготовление и подрумянивание продукта. Одновременно можно использовать не более двух уровней духового шкафа. Программа РАССТОЙКА Духовка нагревается и поддерживает температуру 40°C, независимо от положения регулятора ТЕРМОСТАТ. Данная программа идеально подходит для расстойки дрожжевого теста. Вертел (имеется только в некоторых

Программа ГРИЛЬ Для включения вертела (см. схему) выполните следующие

Поворачивая регулятор ТЕРМОСТАТ, на дисплее показываются все возможные уровни мощности от 50% до 100%. Высокая температура и жар прямого действия гриля рекомендуется для приготовления продуктов, нуждающихся в высокой поверхностной температуре. Готовьте блюда с закрытой дверцей духового шкафа. Программа ЗАПЕКАНКА Сочетает однонаправленное выделение жара с принудительной циркуляцией воздуха внутри духового шкафа. Это препятствует обгоранию поверхности продуктов, повышая проникающую способность жара. Готовьте блюда с закрытой дверцей духового шкафа. Программа ПИЦЦА Данная программа позволяет быстро разогреть духовку с основным жаром, сосредоточенным в ее нижней части. Если используются несколько уровней одновременно, необходимо менять местами блюда в середине их приготовления.

1. установите противень на 1-ый уровень;

2. установите держатель вертела на 3-ий уровень

и вставьте вертел в специальное отверстие в задней стенке духового шкафа;

3. включите вертел при помощи рукоятки

! После начала выполнения программы открывании дверцы духовки вертел останавливается.

Программирование приготовления ! Запрограммировать приготовление можно только после выбора программы приготовления. Порядок настройки продолжительности приготовления

1. Нажмите несколько раз кнопку

до тех пор, пока на ДИСПЛЕЕ не замигает символ цифровые значения;

2. поверните регулятор НАСТРОЙКА ЧАСОВ в

сторону “+” и “-” для выставления нужной продолжительности; Практические советы по приготовлению ! В режиме вентилируемого приготовления не используйте 1-ый и 5-ый уровни: они подвергаются прямому воздействию горячего воздуха, который может сжечь деликатные ! При использовании ГРИЛЬ и ЗАПЕКАНКА, особенно с функцией вертела, поместите противень на 1-ый уровень для сбора жидкостей, выделяемого при жарке (сок и/или жир).

3. вновь нажмите кнопку

4. по истечении заданного времени на дисплее

показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым

• Пример: в 9:00 вы задаете приготовление, на которое потребуется 1 час 15 минут. Приготовление автоматически завершится в 10:15. ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ Настройка окончания приготовления ! Настроить окончания приготовления можно только после настройки продолжительности приготовления.

• Установите решетку на уровень 3 или 4, поместите продукты в центр решетки.

1. Выполните операции с пункта 1 по пункт 3, в

которых описывается порядок настройки продолжительности;

2. затем нажмите несколько раз кнопку

пор, пока на ДИСПЛЕЕ не замигает символ два цифровых значения;

3. поверните регулятор НАСТРОЙКА ЧАСОВ в

сторону “+” и “-” для настройки часов;

4. вновь нажмите кнопку

до тех пор, пока на ДИСПЛЕЕ не замигают другие два цифровые

5. поверните регулятор НАСТРОЙКА ЧАСОВ в

сторону “+” и “-” для выставления минут;

6. вновь нажмите кнопку

7. по истечении заданного времени на дисплее

показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым Включенные символы означают, что была задана программа приготовления. На ДИСПЛЕЕ попеременно показывается время окончания приготовления и продолжительность риготовления. Для отмены программы поверните рукоятку ПРОГРАММЫ в положение «0».

• Используются 2-ой и 4-ый уровни, на 2-ой помещаются продукты, требующие более интенсивного жара.
• Установите проитвень снизу, а решетку сверху.

• Рекомендуется настроить духовой шкаф на максимальную мощность. Не беспокойтесь, если верхний элемент не остается постоянно включенным: его работа управляется термостатом.

• Используйте противень из легкого алюминия, устанавливая его на прилагающуюся решетку. При использовании противеня время выпечки удлиняется, что препятствует получению хрустящей пиццы.
• В случае выпечки пиццы с обильной начинкой рекомендуется положить на пиццу сыр моццарелла в середине выпечки.

Таблица приготовления

1и3 1и3 1и3 Предварительный

70-75 Жаркое из свинины

200-210 70-80 Печенье (песочное)

15-20 Песочный торт с начинкой

30-35 Одновреме Пицца (на 2-х уровнях) 220-230 20-25 Песочный торт на 2- х уровнях/т орты на 2- х

30-35 приготовле уровнях

20-25 Бисквит (на 2-ух уровнях) 2и4 1+1 нескольких Жареная курица с картошкой 200-210 65-75 1 и 2/3 1и3

Эклеры на 2-х уровнях 2и4 1и3

20-25 Печенье на 2-х уровнях 10-20 2и4 1и3 Печенья из слоеного теста с сыром на 2- ух 2и4 1и3

20-25 Несладкие торты 1и3

100% 8-10 Кальмары и креветки на шампурах 0,7

100% 15-20 Колбаски-шпикачки 0,7

100% 3-5 Фаршированый горячий бутерброт (или 4 или 6

обжаренный хлеб ) 100% 70-80 Курица на вертеле (если имеется)

Ягненок на ве ртеле (если имеется) Gratin Куриц а-гриль 1,5

55-60 (Подрумяни Каракатицы

30-35 Курица на вертеле (если имеется) 1,5

70-80 Утка на вертеле (если имеется) 1,5

60-70 Жаркое из теляти ны или говядины

60-75 Жаркое из свинины

20-25 Кондитерск Песочный торт с начинкой 0,5 2 или 3 1 или 2 25-35 ая выпечка Фруктовый торт 2 или 3 1 или 2 40-50

0,7 2 или 3 170-180 1 или 2 45-55 Мелкие кексы на 2-х уровнях 0,7 2и4 180-190 1и3 20-25

0,6 2 или 3 160-170 1 или 2 30-40 Эклеры на 3-х уровнях 0,7 1и 3и 5 180-190 1 и2и 4 20-25 Печенье на 3-х уровнях 0,7 1и 3и 5 1 и2и 4 20-25 Блины с начинкой 0,8

30-35 Безе на 3-х уро внях 0,5 1и 3и 5 1 и2и 4

Печенье из слоеного теста с сыром 0,5

20-25 Мороженные продукты приготовле Пицца

Смесь цуккини с креветками в кляре

Несладкий торт со шпинатом

Рыбные котлеты в панировке

25-30 Кусочки курицы

15-20 Полуфабрикаты Жареные куриные крылышки

20-25 Сырые продукты Печенье (песочное)

Печенье из слоеного теста с сыром

10-12 Расстойка дрожжевого теста (булочки, хлеб,

30-60 торты, круассаны и т.д.) ! Указанная продолжительность приготовления служит только в качестве примера и может быть изменена в соответствии с личными вкусами. Время разогревания духовки является фиксированным и не может быть изменено вручную.

Предосторожности и рекомендации ! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности. Общие правила безопасности

• Данное изделие предназначается для непрофессионального использования в домашних

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.
• Для перемещения изделия всегда беритесь за специальные ручки, расположенные с боков духового шкафа.
• Не прикасайтесь к изделию влажными руками, босиком или с мокрыми ногами.
• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве.
• В процессе эксплуатации изделия нагревательные элементы и некоторые части дверцы духового шкафа сильно нагреваются. Необходимо проявлять острожность во избежание контактов с этими частями и не разрешать детям приближаться

• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.
• Не закрывайте вентиляционные решетки и отверстия рассеивания тепла.
• Беритесь за ручку дверцы в центре: с боков она может быть горячей.
• Всегда надевайте кухонные варежки, когда ставите или вынимаете блюда из духовки.
• Не покрывайте дно духового шкафа фольгой.
• Не храните в духовом шкафу возгораемые предметы: при случайном включении изделия такие материалы могут загореться.
• Всегда проверяйте, чтобы регуляторы находились в положении “<FONT “Wingdings”>l”/“<FONT “Wingdings”>Ў”<HORIZONTAL 100> , когда изделие не используется.
• Не тяните за сетевой кабель для отсоединения штепсельной вилки изделия из сетевой розетки, возьмитесь за вилку рукой.
• Перед началом чистки или технического обслуживания изделия всегда отсоединяйте штепсельную вилку из сетевой розетки.
• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращайтесь в Центр Сервисного обслуживания (см. Сервисное обслуживание).

• Не ставьте тяжелые предметы на открытую дверцу духового шкафа.
• Эксплуатация изделия лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, неопытными лицами или лицами, незнакомыми с правилами эксплуатации данного изделия, запрещается без контроля со стороны лица, отвечающего за их безопасность, или без обучения правилам пользования изделием.
• Не разрешайте детям играть с бытовым электроприбором.

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью вторичного использования упаковочных материалов.
• Согласно Европейской Директиве 2002/96/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации. За более подробной информацией о правильной утилизации бытовых электроприборов пользователи могут обратиться в специальный центр по сбору вторсырья или в магазин. Экономия электроэнергии и охрана окружающей среды
• Если Вы будете пользоваться духовым шкафом вечером и до раннего утра, это поможет сократить нагрузку потребления электроэнергии электростанциями. Эту возможность вас дадут опции планирования программ, в частности «приготовление с задержкой» (см. Программы) и «автоматическая пиролитическая чистка с задержкой (см. Техническое обслуживание и уход).
• Рекомендуется всегда готовить в режимах ГРИЛЬ и ЗАПЕКАНКА с закрытой дверцей: это необходимо для значительной экономии электроэнергии (примерно 10%), а также для лучших результатов приготовления.
• Содержите уплотнения в исправном и чистом состоянии, проверяйте, чтобы они плотно прилегали к дверце и не пропускали утечек тепла. ! Данное изделие отвечает требованиям новой Европейской Директивы по ограничению энергопотребления в режиме энергосбережения. Если в течение 2-х минут не производится никаких действий, изделие автоматически переходит в режим энергосбережения. Режим энергосбережения показывается символом «Часы» с яркой подсветкой. При первом же использовании управлений изделия, система возвращается в рабочий

Техническое обслуживание и уход

Обесточивание изделия Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

• Наружные эмалированные элементы или детали из нержавеющей стали, а также резиновые уплотнения можно протирать губкой, смоченной в теплой воде или в растворе нейтрального моющего средства. Для удаления особо трудных пятен используйте специальные чистящие средства, имеющиеся в продаже. После чистки рекомендуется тщательно удалить остатки моющего средства влажной тряпкой и высушить духовку. Не используйте абразивные порошки или коррозийные вещества.
• Следует производить внутреннюю чистку духового шкафа после каждого его использования, не дожидаясь его полного охлаждения. Используйте теплую воду и моющее средство, ополосните и протрите мягкой тряпкой. Избегайте использования абразивных средств.
• Съемные детали можно легко вымыть как любую другую посуду, также в посудомоечной ! Не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки

Чистка дверцы Для чистки стекла дверцы используйте неабразивные губки и чистящие средства, затем вытрите насухо мягкой тряпкой. Не используйте твердые абразивные материалы или острые металлические скребки, которые могут поцарапать поверхность и разбить стекло. Для более тщательной чистки можно снять дверцу

1. полностью откройте дверцу

духовки (см. рисунок);

2. при помощи отвертки

поднимите и поверните шпонки F на двух шарнирах (см. схему);

3. возьмитесь за дверцу

руками с двух сторон, плавно закройте ее, но не полностью; Нажмите на упоры F, затем потяните дверцу на себя, снимая ее с петель (см.

3. возьмитесь за дверцу

руками с двух сторон, плавно закройте ее, но не полностью. Затем потяните дверцу на себя, снимая ее с петель (см. схему).* Для установки дверцы на место выполните вышеописанные операции в обратном порядке. Проверка уплотнений Регулярно проверяйте состояние уплотнения вокруг дверцы духового шкафа. В случае повреждения уплотнения обращайтесь в ближайший Центр Сервисного Обслуживания (см. Сервисное обслуживание). Не рекомендуется пользоваться духовкой с поврежденным уплотнением. Замена лампочки Замена лампочки в духовом шкафу:

1. Отвинтите стеклянную крышку плафона

2. Выкрутите лампочку и замените ее на новую

такого же типа: мощность 25 Вт, резьба Е 14. Восстановите крышку на место (см. рисунок).

• Имеется только в некоторых моделях

Крепление комплекта выдвижных направляющих

Порядок монтажа выдвижных направляющих:

рамы, сняв их с распорных элементов А (см. схему).

2. Выберите уровень,

на который будет установлена направляющая. Проверив направление выкатывания самой направляющей, установите на раму сначала крепление В,

с установленными направляющими в специальных отверстиях в стенках духового шкафа (см. схему). Отверстия левой направляющей расположены сверху, а правой – снизу.

4. В завершение вставьте рамы в распорные

элементы А. ! Не вставляйте выдвижные направляющие на 5ый уровень.

Изделие оснащено системой автоматической диагностики, позволяющей выявить возможные неисправности. Неисправности показываются на дисплее посредством следующих сообщений: “F” с последующим номером. В этом случае необходимо вызвать техника из центра сервисного обслуживания. ! Никогда не обращайтесь к неуполномоченным техникам. При обращении в Центр Сервисного обслуживания сообщите:

• Модель изделия (Мод.)
• Номер тех. паспорта (серийный №) Эти данные вы найдете на паспортной табличке, расположенной на изделии.
