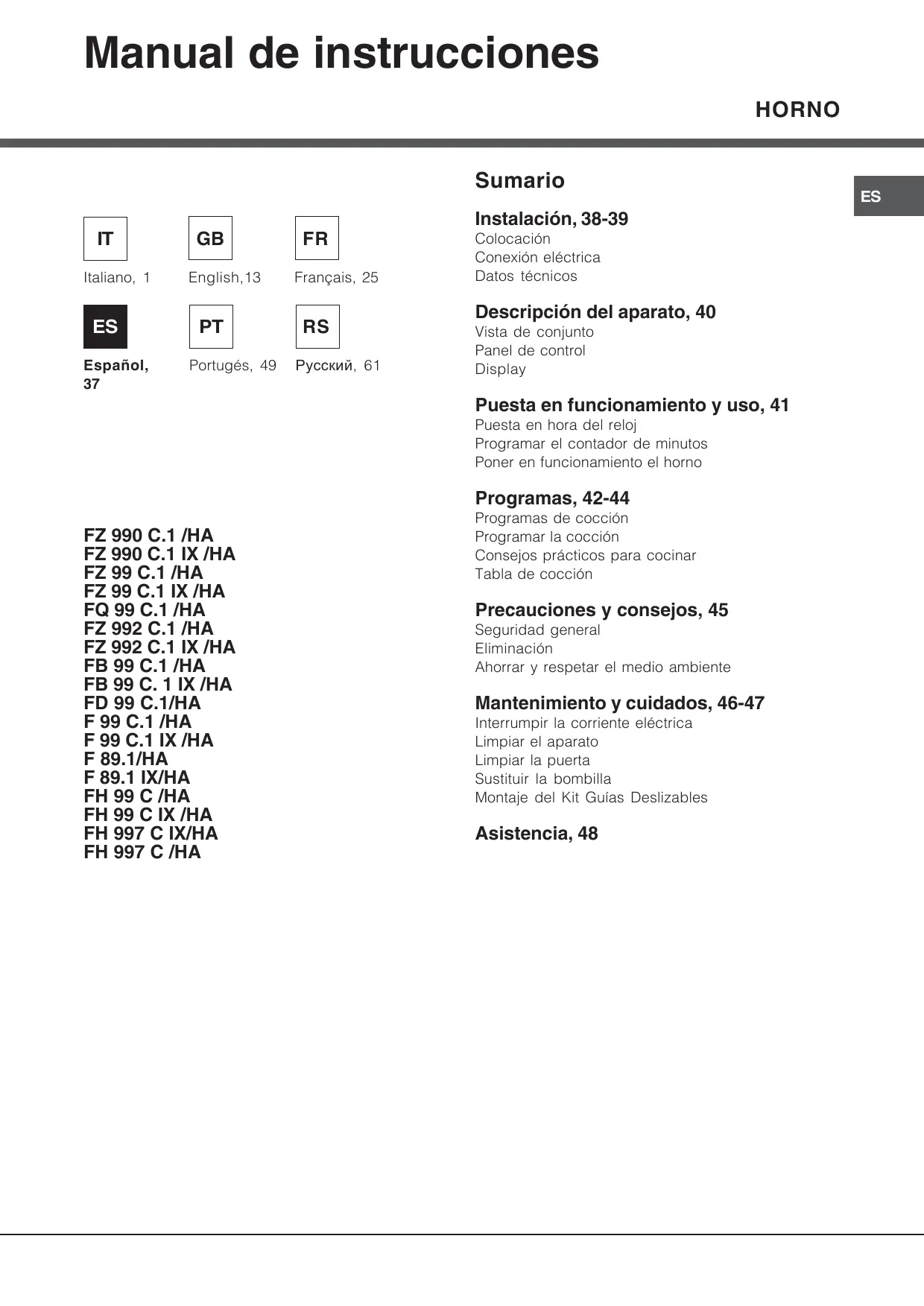

MANUAL DE USUARIO FH 997 C IX/HA HOTPOINT

No No No No No No No No No No

Instalación, 38-39 Colocación Conexión eléctrica Datos técnicos

Descripción del aparato, 40 Vista de conjunto Panel de control Display

Puesta en funcionamiento y uso, 41 Puesta en hora del reloj Programar el contador de minutos Poner en funcionamiento el horno

FZ 990 C.1 /HA FZ 990 C.1 IX /HA FZ 99 C.1 /HA FZ 99 C.1 IX /HA FQ 99 C.1 /HA FZ 992 C.1 /HA FZ 992 C.1 IX /HA FB 99 C.1 /HA FB 99 C. 1 IX /HA FD 99 C.1/HA F 99 C.1 /HA F 99 C.1 IX /HA F 89.1/HA F 89.1 IX/HA FH 99 C /HA FH 99 C IX /HA FH 997 C IX/HA FH 997 C /HA Programas de cocción Programar la cocción Consejos prácticos para cocinar Tabla de cocción

Precauciones y consejos, 45 Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 46-47 Interrumpir la corriente eléctrica Limpiar el aparato Limpiar la puerta Sustituir la bombilla Montaje del Kit Guías Deslizables

ES Instalación ! Es importante conservar este manual para poder consultarlo en todo momento. En el caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Aireación Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos). ! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas. Empotramiento Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

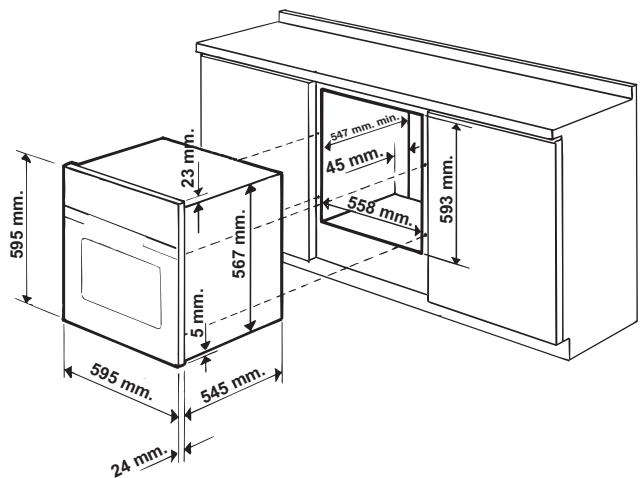

Centrado y fijación Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble: espesor de 20 mm: quite la parte móvil del taco (ver la figura);

• los paneles adyacentes al horno deben ser de materiales resistentes al calor; • en el caso de muebles de madera chapeada, las colas utilizadas deben ser resistentes a una temperatura de 100°C. • para empotrar el horno, tanto cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura).

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco. ! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica ! Los hornos dotados de cable de alimentación tripolar, están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver a continuación). Montaje del cable de alimentación eléctrica 1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo (ver la figura). 2. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (ver la figura). 3. Quite los tornillos de y los contactos L-Nluego fije los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde ( ).

• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características (ver más abajo); • la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

DATOS TÉCNICOS ancho 43,5 cm Dimensiones altura 32 cm profundidad 40 cm Volumen litros 56 ancho 43,5 cm Dimensiones* altura 32 cm profundidad 41,5 cm Volumen * litros 58 Conexiones eléctricas

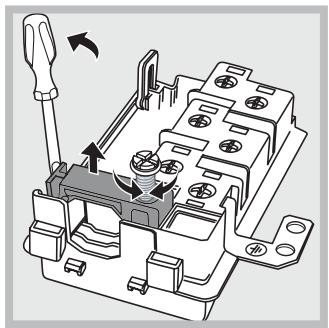

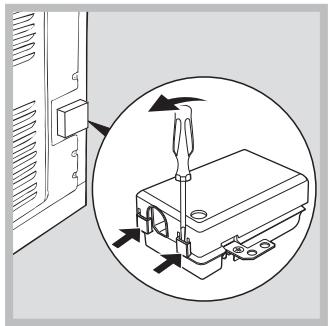

Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente. ! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verifique que: • la toma tenga conexión a tierra y que sea conforme con la ley; • la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (ver más abajo);

voltaje 220-240V~ 50/60Hz potencia máxima absorbida 2800W (ver la placa de características) Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304

ENERGY LABEL Consumo de energía por convección Natural – función de calentamiento: Tradicional; Clase Consumo de energía para funcionamiento por convección Forzada - función de calentamiento: Pastelería

Este aparato es conforme con las siguientes Normas Comunitarias: 2006/95/CEE del 12/12/06 (Baja Tensión) y posteriores modificaciones – 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones. - 2002/96/CE y posteriores modificaciones. 1275/2008 stand-by/off mode * Con contrapuerta de vidrio

ES Descripción del aparato

ES Vista de conjunto

GUÍAS de desliyamiento de las bandejas

posición 5 posición 4 posición 3 posición 2 posición 1

TERMOSTATO DISPLAY Botón FIJACIÓN DE TIEMPOS Mando de

FIJACIÓN DE TIEMPOS Display Indicador de Precalentamiento

TEMPERATURA y TIEMPOS Icono RELOJ Icono de FIN DE COCCIÓN Icono CONTADOR de MINUTOS

DURACIÓN Puesta en funcionamiento y uso ! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Puesta en hora del reloj ! Se puede realizar con el horno encendido o apagado, pero no, si se ha programado el final de una cocción. 1. Presione varias veces el botón

y las dos cifras en el centelleen el icono DISPLAY; 2. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular la hora; hasta que 3. presione de nuevo el botón centelleen los otros dos números en el DISPLAY; 4. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular los minutos; 5. pulse nuevamente el botón operaciones realizadas.

Programar el contador de minutos ! Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo accionar la señal sonora cuando se cumplen los minutos fijados. 1. Presione varias veces el botón

y las tres cifras en el centelleen el icono DISPLAY; 2. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular los minutos; para confirmar las 3. pulse nuevamente el botón operaciones realizadas. Continuará la visualización de la cuenta al revés, al final de la cual se accionará la señal sonora.

Poner en funcionamiento el horno 1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS. 2. El horno entra en la fase de precalentamiento, el indicador de precalentamiento se iluminará. Es posible modificar la temperatura girando el mando TERMOSTATO. 3. Cuando se apaga el indicador de precalentamiento

y se escucha una señal

sonora, el precalentamiento ha finalizado: introduzca los alimentos. 4. Durante la cocción es posible: - modificar el programa de cocción con el mando PROGRAMAS; - modificar la temperatura con el mando TERMOSTATO; - programar la duración y la hora de finalización de la cocción (ver programas de cocción); - interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”. 5. Después de dos horas, el horno se apagará automáticamente: dicho tiempo ha sido fijado por motivos de seguridad en todos los programas de cocción. Es posible modificar la duración de la cocción (ver programas de cocción). 6. El aparato posee un sistema que, en el caso de interrupción de la corriente eléctrica, si la temperatura del horno no descendió demasiado, reactiva el programa desde el punto en el cual fue interrumpido. En cambio, las programaciones que están esperando comenzar, no se restablecen cuando retorna la corriente y deben volver a ser programadas. ! En los programas COCCIÓN RÁPIDA y BARBACOA no está previsto el precalentamiento. ! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. ! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato. Ventilación de enfriamiento Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno. En el programa COCCIÓN RÁPIDA el ventilador se activa automáticamente después de diez minutos del comienzo. En el programa PASTELERÍA comienza a funcionar sólo cuando el horno está caliente. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío. Luz del horno Con el horno apagado, la bombilla se puede encender en cualquier momento, pulsando el botón .

ES Programas de cocción ! Todos los programas de cocción tienen una temperatura de cocción prefijada. La misma se puede modificar manualmente eligiendo un valor entre 40°C y 250°C. En el programa BARBACOA, el valor prefijado es un nivel de potencia expresado en %. Dicho valor también puede ser regulado manualmente. Programa HORNO TRADICIONAL Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura. Programa MULTICOCCIÓN Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente.

Programa COCINA RÁPIDA El programa no necesita precalentamiento. Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo nivel. Programa LEUDADO El horno alcanza y mantiene una temperatura de 40ºC independientemente de la posición en la que se encuentra el mando TERMOSTATO. Este programa es ideal para leudar los amasijos que contienen levadura natural. El asador automático (sólo en algunos modelos) Para accionar el asador automático (ver la figura) proceda del siguiente modo:

Programa BARBACOA Girando el mando TERMOSTATO, el display indicará los posibles niveles de potencia que van desde 50% hasta 100%. La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Utilice el horno con la puerta cerrada. ProgramaGRATIN Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Utilice el horno con la puerta cerrada. Programa HORNO PIZZA Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando utilice más de una bandeja a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones. Programa HORNO PASTELERÍA Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones “mignon” en 3 bandejas simultáneamente.

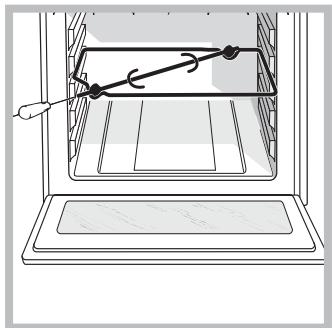

1. coloque la grasera en la posición 1; 2. coloque el sostén del asador automático en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno; 3. accione el asador automático seleccionando con el mando PROGRAMAS

ha comenzado, si se ! Una vez que el programa abre la puerta, el asador automático se detiene.

Programar la cocción

Consejos prácticos para cocinar

! La programación es posible sólo después de haber seleccionado un programa de cocción.

! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría producir quemaduras de las comidas delicadas.

Programar la duración de la cocción hasta que 1. Presione varias veces el botón y las tres cifras en el centelleen el icono DISPLAY; 2. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular el tiempo deseado;

! En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

para confirmar las 3. pulse nuevamente el botón operaciones realizadas; 4. una vez cumplido ese tiempo, en el display aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora. • Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

MULTICOCCIÓN Programar el final de una cocción ! La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción.

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.

1. Siga el procedimiento de 1 a 3 descrito para la duración; hasta que centelleen 2. luego presione el botón el icono y las dos cifras en el DISPLAY; 3. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular la hora; hasta que 4. presione de nuevo el botón centelleen los otros dos números en el DISPLAY; 5. gire el mando de FIJACIÓN DE TIEMPOS hacia “+” y “-” para regular los minutos; para confirmar las 6. pulse nuevamente el botón operaciones realizadas; 7. una vez cumplido ese tiempo, en el display aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora. y encendidos indican que se ha Los iconos realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización de la cocción y la duración. Para anular una programación, gire el mando PROGRAMAS hasta la posición “0”.

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor. • Coloque la grasera abajo y la parrilla arriba. BARBACOA

• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato. HORNO PIZZA • Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante. • En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

ES Tabla de cocción Programas

Horno Pizza Horno Pastelería

Pato Pollo Asado de ternera o de vaca Asado de cerdo Bizcochos (de pastaflora) Tortas glaseadas Pizza en 2 niveles Tortas glaseadas en 2 niveles/tortas en 2 niveles Bizcocho en 2 niveles (sobre una grasera) Pollo asado + patatas Cordero Caballa Lasañas Hojaldre relleno con crema en 2 niveles Bizcochos en 2 niveles Bizcochitos salados de hojaldre y queso en 2 niveles Tortas saladas Caballa Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrilla Bistec de ternera Salchichas Hamburguesas Bocadillo caliente con jamón y queso (o pan tostado) Pollo asado con asador automático (cuando existe) Cordero asado con asador automático (cuando existe) Pollo a la parrilla Sepias Pollo asado con asador automático (cuando existe) Pato asado con asador automático (cuando existe) Asado de ternera o de vaca Asado de cerdo Cordero Pizza Hogazas Tortas glaseadas Torta de fruta Plum-cake Tortas pequeñas en 2 niveles Bizcocho Hojaldre relleno con crema en 3 niveles Bizcochos en 3 niveles Crepes rellenos Merengue en 3 niveles Bizcochitos salados de hojaldre y queso

Posición de las bandejas

Temperatura aconsejada (°C)

Duración de la cocción (minutos)

1o2 1o2 1o2 1y3 1o2 1 y2 y 4 1 y2 y 4 1 1 y2 y 4 1

Alimentos congelados 12 250 1 2 0.3 Pizza 20 200 1 2 0.4 Mixto de calabacín y cangrejos 30-35 220 1 2 Torta rústica de espinaca 0.5 25 200 1 2 Panzerotti (ravioles grandes italianos) 0.3 35 200 1 2 Lasañas 0.5 25-30 180 1 2 0.4 Panecillos dorados 15-20 220 1 2 0.4 Bocaditos de pollo Precocidos Alas de pollo doradas 0.4 2 1 200 20-25 Alimentos Frescos 15-18 200 1 2 0.3 Bizcochos (de pastaflora) 45 180 1 2 0.6 Plum-cake 10-12 210 1 2 Bizcochitos salados de hojaldre y queso 0.2 Leudado Leudado de los amasijos con levadura natural (brioche, 2 1 40 30-60 pan, torta de azúcar, croissant, etc.) ! Los tiempos de cocción son indicativos y se pueden modificar en base asus gustos personales. La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente.

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general • El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda. • El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas. • Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno. • No toque el aparato descalzo o con las manos y pies mojados o húmedos. • El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. • Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos. • Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno. • No obstruya las aberturas de ventilación y de eliminación del calor. • Tome la manija de apertura de la puerta en el centro: en los costados podría estar caliente. • Para introducir o extraer recipientes, utilice siempre guantes para horno. • No cubra el fondo del horno con hojas de aluminio. • No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente, podría incendiarse. • Cuando el aparato no se utiliza, controle siempre que los mandos estén en la posición “z”/“{”. • No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe. • No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica. • En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia). • No apoye objetos pesados sobre la puerta del horno abierta. • No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

ES Eliminación • Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados. • La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Ahorrar y respetar el medio ambiente • Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas. Las opciones de programación, en especial, la “cocción retrasada” (ver Programas) y la “limpieza automática retrasada” (ver Mantenimiento y cuidados), permiten organizarse en ese sentido. • Se recomienda efectuar siempre las cocciones en BARBACOA y GRATIN con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de energía (10% aproximadamente). • Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor. ! Este producto satisface los requisitos establecidos por la nueva Directiva europea sobre la limitación de los consumos energéticos en standby. Si no se realizan operaciones durante 2 minutos, el aparato se dispone de modo automático en standby. El modo standby se indica con el "Icono Reloj" con intensidad luminosa elevada. Cuando el aparato se utiliza nuevamente, el sistema vuelve al modo operativo.

Mantenimiento y cuidados

ES Interrumpir la corriente eléctrica

3. Sujetar la puerta de los costados y cerrarla lenta pero no completamente. Luego tire la puerta hacia afuera, sacándola de la bisagra (ver la figura).*

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato • Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas. • El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos. • Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables. ! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario. Controle las juntas Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla Para sustituir la bombilla de iluminación del horno:

Limpiar la puerta Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno: 1. para ello, abra completamente la puerta (ver la figura); 2. Con un destornillador, levantar y girar las palancas F dispuestas en las dos bisagras (ver figura);

1. Desenrosque la tapa de vidrio del portalámpara. 2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14. 3. Vuelva a colocar la tapa (ver la figura).

3. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. F”, Presione los sujetadores “F luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura).*

* Presente sólo en algunos modelos. 46

Montaje del Kit Guías Deslizables Para montar las guías deslizables:

A Guía Guía izquierda derecha

B C S ex enti tra do cc d ió e n

1. Quite los dos bastidores extrayéndolos de los distanciadores A (ver la figura).

2. Elija el nivel en el que va a introducir la guía deslizable. Prestando atención al sentido de extracción de dicha guía, coloque sobre el bastidor la ensambladura B primero y luego la C.

3. Fije los dos bastidores, con las guías montadas, en los orificios correspondientes ubicados en las D paredes del horno (ver la figura). Los orificios para el bastidor izquierdo están ubicados arriba, mientras que los orificios para el derecho están abajo. 4. Por último, encastre los bastidores en los distanciadores A. ! No coloque las guías deslizables en la posición 5.

ES Atención: El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento. Los mismos se comunican en el display mediante mensajes como: “F” seguido por números. En esos casos es necesaria la intervención del servicio de asistencia técnica. ! No llame nunca a técnicos no autorizados. Comunique: • El • El • El Esta

tipo de anomalía; modelo de la máquina (Mod.) número de serie (S/N) información se encuentra en la placa de características colocada en el aparato.
