BM 34 - Тонометр BEURER - Бесплатное руководство пользователя

Тип продукта	Тонометр
Бренд	Beurer
Модель	BM 34
Тип измерения	Запястье
Размеры	Примерно 85 x 75 x 55 мм
Вес	Примерно 130 г (без батареек)
Питание	2 батарейки AAA 1,5 В
Объем памяти	2 x 60 измерений (для 2 пользователей)
Основные функции	Измерение артериального давления и пульса, обнаружение нерегулярности пульса, классификация ВОЗ
Дисплей	ЖК-экран
Диапазон измерения	Систолическое: 60-260 мм рт. ст., Диастолическое: 40-200 мм рт. ст., Пульс: 40-160 ударов/мин
Точность	Давление: ±3 мм рт. ст., Пульс: ±5 %
Уход и чистка	Протирать мягкой сухой тканью; не погружать в воду
Безопасность	Автоматическое отключение, медицинский сертификат CE
Запасные части и ремонтопригодность	Стандартные батарейки AAA; ремонт в сервисном центре Beurer
Общая информация	Гарантия 5 лет, использование при комнатной температуре (10-40 °C)

Часто задаваемые вопросы - BM 34 BEURER

Как правильно использовать тонометр BM 34?

Сядьте удобно, положите руку на стол на уровне сердца. Оберните манжету вокруг запястья, затем нажмите кнопку включения. Сохраняйте спокойствие во время измерения. Для получения дополнительной информации обратитесь к инструкции.

Что означает символ нерегулярности пульса?

Этот символ загорается, когда тонометр обнаруживает нерегулярный сердечный ритм во время измерения. Он не заменяет медицинский диагноз, но указывает на то, что рекомендуется проконсультироваться с врачом.

Как заменить батарейки в BM 34?

Откройте отсек для батареек, расположенный на задней стороне прибора. Извлеките использованные батарейки и вставьте две новые батарейки AAA, соблюдая полярность. Закройте отсек.

Почему результаты измерений различаются от раза к разу?

Артериальное давление естественно колеблется. Убедитесь, что вы проводите измерения в одинаковых условиях: в одно и то же время, после 5-минутного отдыха и в одинаковом положении. Избегайте кофе, табака или физических нагрузок перед измерением.

Подходит ли тонометр BM 34 для беременных женщин?

Да, его можно использовать, но артериальное давление может меняться во время беременности. Рекомендуется следовать советам вашего лечащего врача.

Что делать, если на дисплее отображается 'Err'?

Ошибка может быть вызвана чрезмерным движением, неправильным положением манжеты или слабым зарядом батареек. Проверьте манжету, оставайтесь неподвижным и при необходимости замените батарейки.

Как чистить и обслуживать тонометр?

Протирайте экран и корпус мягкой сухой тканью. Не используйте растворители и не погружайте прибор в воду. Манжету можно протирать слегка влажной тканью.

Какой срок службы батареек?

При нормальном использовании (2 измерения в день) батарейки работают примерно 3 месяца. Следите за индикатором заряда на дисплее.

Можно ли использовать BM 34 с кардиостимулятором?

Проконсультируйтесь с врачом. Как правило, автоматические тонометры можно использовать, но лучше получить медицинскую консультацию.

Как перенести измерения на компьютер?

BM 34 не имеет компьютерного подключения. Измерения можно просмотреть на дисплее через внутреннюю память. При необходимости записывайте их вручную.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BM 34 BEURER

Многоуважаемый покупатель!

Мы рады тому, что Вы выбрали товар из нашего ассортимента. Изделия нашей компании являются продуктами высочайшего качества, используемые для измерения веса, артериального давления, температуры тела, частоты пульса, в области мягкой терапии и массажа. Внимательно прочтите данную инструкцию по эксплуатации, сохраняйте ее для дальнейшего использования, дайте ее прочитать и другим пользователям и строго следуйте приведенным в ней указаниям.

С дружескими пожеланиями сотрудники компании Beurer

1. Ознакомление

Аппарат для измерения кровяного давления в плечевой артерии служит для неинвазивного измерения и контроля артериального давления у взрослых пациентов. С его помощью Вы можете быстро и просто измерять Ваше кровяное давление, вводить в память результаты измерений и показывать изменения и средние значения давления.

Вы будете предупреждены при возможно имеющихся нарушениях ритма сердца. Результаты измерений классифицируются согласно директивам ВОЗ и подвергаются графическому анализу. Внимательно прочтите данную инструкцию по эксплуатации, сохраните ее и ознакомьте с ней и других пользователей.

2. Важные указания

Указания по применению

• Всегда измеряйте кровяное давление в одно и тоже время суток, чтобы обеспечить сравнимость результатов.
• Перед каждым измерением расслабляйтесь в течение около 5 минут!
• Между двумя измерениями рекомендуется подождать около 5 минут!
• Полученные Вами результаты измерений могут служить только для информации – они не заменяют медицинское обследование! Обсудите результаты измерений с врачом, не принимайте на их основании никаких медицинских решений (например, выбор медикаментов и их дозировки)
• Неверные измерения могут возникать при заболеваниях сердечно-сосудистой системы, а также при очень низком артериальном давлении, нарушениях кровообращения и сердечного ритма и других предболезнях.
• Использовать аппарат только для людей, у которых объем плеча соответствует указанному диапазону.
• Прибор может работать только от батареек. Учтите, что сохранение данных возможно только в том случае, если прибор получает электрический ток. Как только батарейки разряжаются, прибор теряет настройки времени и даты. Но сохраненные в памяти результаты измерений остаются.

- Автоматика отключения выключает аппарат в целях экономного использования батареек, если в течение одной минуты не нажимать ни одну из кнопок.

Указания по хранению и уходу

- Аппарат состоит из прецизионных и электронных узлов. Точность результатов измерений и срок службы аппарата зависят от тщательности обращения:

– Предохраняйте прибор от ударов, действия влаги, грязи, сильных колебаний температуры и прямых солнечных лучей.

– Не используйте прибор вблизи сильных электромагнитных полей, например, вблизи радиоаппаратуры или мобильных телефонов.

– Используйте только входящие в объем поставки или оригинальные запасные манжеты. В противном случае получаются неверные результаты измерений.

- Не нажимать на кнопки, пока не надета манжета.

- Если Вы длительное время не пользуетесь прибором, рекомендуется вынуть батарейки.

Указания в отношении батареек

- Проглатывание батареек может приводить к опасности для жизни. Поэтому храните батарейки и изделия в недоступном для детей месте. В случае проглатывания батарейки незамедлительно обратитесь к врачу.

- Запрещается заряжать или реактивировать батарейки иными способами, разбирать их, бросать в огонь или замыкать накоротко.

• Вытащите батарейки из аппарата, если они разряжены или если Вы длительное время не пользуетесь прибором. Таким образом Вы предотвращаете ущерб, который может быть вызван вылившимся электролитом. Всегда заменяйте все батарейки одновременно.
• Не используйте батарейки различных типов, марок или батарейки с различной емкостью. Преимущественно используйте щелочные батарейки.

Указания по ремонту и утилизации

• Батарейки запрещается выбрасывать в бытовой мусор. Утилизируйте использованные батарейки через соответствующий пункт сбора отходов.
• Не открывайте прибор. Несоблюдение ведет к потере гарантии.
• Запрещается самостоятельно ремонтировать или регулировать прибор. В этом случае больше не гарантируется безупречность работы.
• Ремонт разрешается выполнять только службе технического обеспечения фирмы Beuerг или авторизированным сервисным организациям. Но перед любыми рекламациями вначале проверьте батарейки и, при необходимости, замените их.
• Утилизируйте прибор согласно требованиям Положения об утилизации электрического и электронного оборудования 2002/96/EC – WEEE („Waste Electrical and Electronic Equipment“). По всем вопросам по утилизации обращайтесь в соответствующую коммунальную службу.

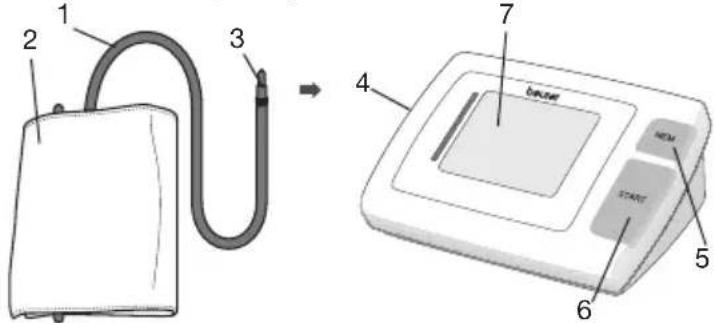

1. Описание прибора


1. Шланг манжеты
2. Манжета

3. Штекер манжеты

4. Гнездо для штекера манжеты (левая сторона)

5. Кнопка ввода в память МЕМ
6. Кнопка START/STOP
7. Дисплей

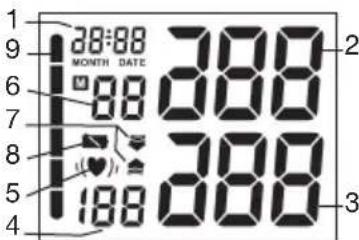

Индикация на дисплее:

1. Время и дата
2. Систолическое давление
3. Диастолическое давление
4. Показания пульса
5. Пиктограмма „Пульс“♥ Пиктограмма нарушения ритма сердца (♥),
   6.Номер ячейки памяти
6. Измеренное значение частоты пульса
7. Пиктограмма замены батареек
8. Классификация ВОЗ

4. Подготовка к измерению

Установка батарейки

• Снимите крышку с батарейного отсека на задней стенке аппарата.
• Установите 4 алкалиновых батарейки типа AA 1,5 В. Следите за тем, чтобы батарейки были вставлены с соблюдением полярности. Зарях батареи использовать нельзя.
• Аккуратно закройте крышку батарейного отсека.

Если постоянно светится индикация замены батареек „ “ проведение измерений больше невозможно, и Вы должны заменить все батарейки. После удаления батареек из аппарата необходимо заново настроить время.

Использованные, полностью разряженные батарейки и аккумуляторы должны утилизироваться помещением в специально обозначенные контейнеры, пункты сбора специальных отходов или через торговцев электротоварами. Вы обязаны по закону утилизировать батарейки.

Информация: Эти обозначения ставятся на батарейках, содержащих вредные материалы:

Pb = в батарейке содержится свинец, Cd = в батарейке содержится кадмий, Hg = в батарейке содержится ртуть.

Настройка времени и даты

Вы обязательно должны предварительно настроить время и дату. Только при этом Вы можете правильно вводить в память результаты измерений с временем и датой и позднее вызывать их.

Время показывается в 24-часовом формате.

Примечание: Если Вы удерживаете кнопку „МЕМ“ нажатой, Вы можете настроить значения быстрее.

- Нажмите одновременно кнопки „START/STOP“ и „MEM“. Индикация года начинает мигать. Кнопкой „MEM“ настройте значение года и подтвердите нажатием „START/STOP“.

- Настройте месяц, день, час и минуту, каждый раз подтверждая выбор кнопкой „START/STOP“.

5. Измерение кровяного давления

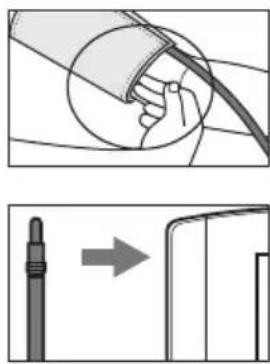

Наложить манжету

Наденьте манжету на обнаженное левое предплечье. Примите меры, чтобы слишком тесные элементы одежды или что-либо иное не нарушало нормальное кровообращение на руке.

Манжета должна быть помещена на предплечье так, чтобы нижняя ее кромка была на 2 – 3 см выше локтевого сгиба и располагалась над артерией. Соединительная

трубка должна показывать в направлении середины ладони. Заверните свободный конец манжеты плотно, но не слишком, вокруг руки и зажмите замок на липучках. Манжета должна прилегать к руке настолько плотно, чтобы под нее можно было продеть не больше двух пальцев. Наденьте теперь соединительную трубку манжеты на штуцер манжеты.

Внимание! Эксплуатация прибора допускается только с оригинальной манжетой. Данная манжета пригодна для руки с окружностью от 22 до 30 см.

Принять правильное положение

- Перед каждым измерением расслабляйтесь в течение около 5 минут! В противном случае возникают неточности измерения.

• Измерения можно проводить в положении сидя или в положении лежа. Следите при этом, чтобы манжета находилась на уровне сердца.
• Чтобы не исказать результаты измерения, следует вести себя во время измерения спокойно и не разговаривать.

Выполнить измерение артериального давления

• Включите аппарат нажатием кнопки „START/STOP“.
• Перед измерением на короткое время появляется последний сохраненный результат измерения. Если в памяти не сохранены измерения, прибор показывает величину „0“.
• Манжета накачивается до давления 180 мм рт. ст. Затем давление воздуха в манжете медленно стравливается. При уже распознанной тенденции к высокому кровяному давлению производится повторное накачивание и давление в манжете еще раз повышается. Как только распознается пульс, появляется пиктограмма ♥
• Результат измерения автоматически сохраняется в памяти.
• Вы можете в любой момент прервать измерение нажатием кнопки „START/STOP“.
• Пиктограмма „Er“ появляется, если измерение не может быть выполнено должным образом. Прочтите главу „Сообщения о неисправностях/Устранение неисправностей“ в данной инструкции и повторите измерение.
• Результат измерения автоматически сохраняется в памяти.

- Для отключения и стравливания давления повторно нажмите кнопку „START/STOP“. Если Вы забыли выключить аппарат, он автоматически отключится примерно через 1 минуту.

Перед проведением нового измерения следует выждать не менее 5 минут!

Оценка результатов

Нарушения сердечного ритма:

Данный аппарат может во время измерения идентифицировать возможные нарушения сердечного цикла и в подобном случае указывает на это пиктограммой «♡», Это может служить индикатором аритмии. Аритмия – это заболевание, при котором сердечный ритм нарушается из- за пороков в биоэлектрической системе, которая управляет сердечными сокращениями. Симптомы (пропущенные или преждевременные сердечные сокращения, медленный или слишком быстрый пульс) могут вызываться, среди прочего, заболеваниями сердца, возрастом, физиологической предрасположенностью, чрезмерным употреблением тонизирующих и возбуждающих продуктов, стрессом или недосыпанием. Аритмия может быть обнаружена только при обследовании врачом.

Повторите измерение, если пиктограмма появляется на дисплее после измерения. Учтите, что перед измерением Вы должны 5 минут отдохнуть, а во время измерения не должны говорить и двигаться. Если пиктограмма появляется часто, обратитесь к врачу. Самодиагностика и самолечение на основании результатов измерений могут быть опасными. Обязательно выполняйте указания врача.

Согласно директивам/определения Всемирной организации здравоохранения (ВОЗ) и новейшим исследованиям результаты измерений можно классифицировать и оценить, как указано в нижеследующей таблице.

Классификация ВОЗ:

Согласно директивам/определения Всемирной организации здравоохранения (ВОЗ) и новейшим исследованиям результаты измерений можно классифицировать и оценить, как указано в нижеследующей таблице.

Диапазон значений артериального давления	Систола(в мм рт. ст.)	Диастола(в мм рт. ст.)	Мера
Уровень 3: сильная гипертония >= 180 >= 110 Обратиться к врачу
Уровень 2: гипертония средней тяжести 160 – 179 100 – 109 Обратиться к врачу
Уровень 1: легкая гипертония 140 – 159 90 – 99 Регулярный контроль у врача
Высокое нормальное 130 – 139 85 – 89 Регулярный контроль у врача
Нормальное 120 – 129 80 – 84 Самоконтроль
Оптимальное < 120 < 80 Самоконтроль

Источник: ВОЗ, 1999

Пиктограмма на дисплее и шкала на аппарате указывают, в каком диапазоне находится измеренное кровяное давление. Если значения для систолы и диастолы находятся в двух различных диапазонах по классификации ВОЗ (например, систола в диапазоне „Высокое нормальное“, а диастола в диапазоне „Нормальное“), то график в аппарате всегда указывает более высокий диапазон, в описанном примере – „Высокое нормальное“.

6. Сохранение, вызов и удаление результатов измерения

• Результаты каждого успешного измерения сохраняются в памяти вместе с датой и временем. При более чем 60 результатах самый старый результат переписывается.
• Для вызова результатов измерения нажмите кнопку ввода в память „МЕМ“. Прибор вначале указывает число занятых ячеек памяти, а затем автоматически переходит к последнему сохраненному результату измерения.
• При дальнейших нажатиях кнопки ввода в память „МЕМ“ показываются следующие результаты измерений с датой и временем.
• Вы можете стереть память, нажав кнопку „МЕМ“ и удерживая ее 3 секунды.

7. Сообщения о неисправностях/Устранение неисправностей

При неисправностях на дисплее появляется сообщение „Er“. Сообщения о неисправностях могут появляться, если

• накачивание длится более 3 минут (на дисплее появляется Er6),
• манжета наложена слишком сильно или слишком слабо (на дисплее появляется Er3 или Er4),
• значение артериального давления чрезвычайно высокое или чрезвычайно низкое (на дисплее появляется Er1 или Er2),

• давление накачивания превышает 300 мм рт. ст. (на дисплее появляется Er5),

• имеется неисправность системы или прибора (на дисплее появляется Er0, Er7, Er8, Er9, ErA или ErB),

• батарейки почти полностью разряжены, батарейки необходимо заменить.

В этих случаях повторите измерение. Следите за тем, чтобы шланг манжеты был правильно вставлен и чтобы Вы не двигались и не разговаривали. При необходимости, заново установите батарейки или замените старые.

8. Очистка и хранение прибора

• Прибор для измерения кровяного давления следует чистить осторожно при помощи слегка смоченной ткани.
• Запрещается использование чистящих средств или растворителей.
• Не допускайте попадание прибора в воду, т.к. в результате в него может проникнуть жидкость и повредить прибор.
• При хранении аппарата на него нельзя ставить тяжелые предметы. Запрещается сильно перегибать соединительную трубку манжеты.

9. Технические данные

Модель № BM 34

Методы измерения Осцилло метрическое

измерение неинвазивное кровяного

Диапазон измерения

давления на предплечье

Давление 0 – 300 мм рт. ст., систолическое: 30 – 280 мм рт. ст., диастолическое 30 – 280 мм рт.

ст., пульс 40 – 180 ударов в минуту

Точность индикации систолическое ± 3 мм рт. ст. / давления диастолическое ± 3 мм рт. ст. /

пульс ± 5 % индицируемых значений

Погрешность макс. допустимое стандартное измерений отклонение согласно

клиническим испытаниям: систолическое давление 8 мм рт. ст. / диастолическое давление 8 мм рт. ст.

запоминающее

устройство 1 x 60 ячеек памяти

Размеры 137 (длина) x 97 (ширина) x 55

(высота)

масса Около 260 г

размер манжеты манжета для окружности руки от 22 до 30 см

Допустимая рабочая от +5 °C до +40 °C, 40 – 85 %

температура относительная влажность

Допустимая температура от -20 °C до +55 °C, 10 – 95 % хранения относительная влажность

Электропитание

Срок службы батарейки

4 „AA“-батарейки LR 6

Примерно для 180 измерений, в зависимости от величины артериального давления и, соответственно, достигаемого в манжете давления

Дополнительные принадлежности

Руководство по эксплуатации, 4 „AA“-батарейки LR 6

Классификация

Примечание:

Раздел по применению, тип В

раздел применения Тип В Внимание: Прочитайте инструкцию по применению

В целях усовершенствования мы сохраняем за собой право на изменения технических данных без оповещения.

• Данный прибор соответствует европейскому стандарту EN60601-1-2 и является предметом особых мер предосторожности в отношении электромагнитной совместимости. При этом учитывайте, что переносные и мобильные средства ВЧ-связи могут влиять на данный прибор. Точную информацию Вы можете получить в сервисных центрах.
• Аппарат соответствует требованиям европейского нормативного акта по медицинским изделиям, 93/42/EC Закона о медицинских изделиях, а также европейских стандартов EN1060-1 („Неинвазивные аппараты для измерения кровяного давления“, часть 1: „Общие требования“) и EN1060-3 („Неинвазивные аппараты для измерения кровяного давления“, часть 3: „Дополнительные требования к электромеханическим системам для измерения кровяного давления“).

10. Гарантия

Мы предоставляем гарантию на дефекты материалов и изготовления этого прибора на срок 36 месяцев со дня продажи через розничную сеть.

Гарантия не распространяется:

– на случаи ущерба, вызванного неправильным использованием

– на быстроизнашивающиеся части ( батарейки, манжета )

– на дефекты, о которых покупатель знал в момент покупки

– на случаи собственной вины покупателя.

Товар сертифицирован: измерители артериального давления и частоты пульса ( тонометры )

Регистрационное удостоверение :

Сертификат об утверждении типа средств измерения :

Срок эксплуатации изделия: от 3 до 5 лет

Фирма изготовитель: Бойрер Гмбх, Софлингер штрассе 218, 89077-УЛМ, Германия

Фирма-импортер: 109451 г. Москва, ул. Перерва, 62, корп.2, офис 3

Сервисный центр: 109451 г. Москва, ул. Перерва, 62, корп.2

Подпись покупателя ____
