BM 34 - Esfigmomanómetro BEURER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tensiómetro
Marca	Beurer
Modelo	BM 34
Tipo de medición	Muñeca
Dimensiones	Aproximadamente 85 x 75 x 55 mm
Peso	Aproximadamente 130 g (sin pilas)
Alimentación	2 pilas AAA 1,5 V
Capacidad de memoria	2 x 60 mediciones (para 2 usuarios)
Funciones principales	Medición de la presión arterial y del pulso, detección de irregularidades del pulso, clasificación OMS
Pantalla	Pantalla LCD
Rango de medición	Sistólica: 60-260 mmHg, Diastólica: 40-200 mmHg, Pulso: 40-160 latidos/min
Precisión	Presión: ±3 mmHg, Pulso: ±5 %
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no sumergir
Seguridad	Apagado automático, certificado médico CE
Piezas de repuesto y reparabilidad	Pilas estándar AAA; reparación por servicio técnico Beurer
Información general	Garantía 5 años, uso a temperatura ambiente (10-40 °C)

Preguntas frecuentes - BM 34 BEURER

¿Cómo usar correctamente el tensiómetro BM 34?

Siéntese cómodamente, coloque el brazo sobre una mesa a la altura del corazón. Envuelva el brazalete alrededor de la muñeca, luego presione el botón de encendido. Permanezca tranquilo durante la medición. Consulte el manual para más detalles.

¿Cuál es el significado del símbolo de irregularidad del pulso?

Este símbolo se enciende cuando el tensiómetro detecta un ritmo cardíaco irregular durante la medición. No reemplaza un diagnóstico médico, pero indica que se recomienda consultar a un médico.

¿Cómo cambiar las pilas del BM 34?

Abra el compartimento de pilas ubicado en la parte posterior del dispositivo. Retire las pilas usadas e inserte dos pilas AAA nuevas respetando la polaridad. Cierre el compartimento.

¿Por qué varían las mediciones de una vez a otra?

La presión arterial fluctúa naturalmente. Asegúrese de tomar las mediciones en condiciones similares: misma hora, reposo previo de 5 minutos y posición idéntica. Evite café, tabaco o esfuerzo antes de la medición.

¿El tensiómetro BM 34 es adecuado para mujeres embarazadas?

Sí, puede usarse, pero la presión arterial puede variar durante el embarazo. Se recomienda seguir los consejos de su médico de cabecera.

¿Qué hacer si el dispositivo muestra 'Err'?

El error puede deberse a un movimiento excesivo, un brazalete mal colocado o pilas débiles. Verifique el brazalete, permanezca inmóvil y reemplace las pilas si es necesario.

¿Cómo limpiar y mantener el tensiómetro?

Limpie la pantalla y la carcasa con un paño suave y seco. No use solventes ni sumerja el dispositivo. El brazalete se puede limpiar con un paño ligeramente húmedo.

¿Cuál es la vida útil de las pilas?

Con un uso normal (2 mediciones por día), las pilas duran aproximadamente 3 meses. Vigile el indicador de carga en la pantalla.

¿Puedo usar el BM 34 con un marcapasos?

Consulte a su médico. Por lo general, los tensiómetros automáticos pueden usarse, pero es preferible obtener una opinión médica.

¿Cómo transferir las mediciones a un ordenador?

El BM 34 no dispone de conexión informática. Las mediciones se pueden consultar en la pantalla a través de la memoria interna. Anótelas manualmente si es necesario.

MANUAL DE USUARIO BM 34 BEURER

Es un placer para nosotros que usted haya decidido adquirir un producto de nuestra colección. Nuestro nombre es sinónimo de productos de alta y calidad estrictamente controlada en los campos de energía térmica, peso, presión sanguínea, temperatura del cuerpo, pulso, terapias suaves, masaje y aire. Sírvase leer las presentes instrucciones para el uso detenidamente; guarde el manual para usarlo ulteriormente; póngalo a disposición de otros usuarios y observe las instrucciones.

Les saluda cordialmente

Su equipo Beurer

1. Conocer el aparato

El esfigmomanómetro se utiliza para la medición y control no invasivos de la presión arterial de adultos.

Este aparato permite medir rápida y fácilmente la presión sanguínea, siendo posible almacenar los valores de medición y visualizar luego la curva de valores de medición y el valor medio.

El aparato advierte al usuario, si detecta trastornos del ritmo cardíaco.

Los valores medidos se clasifican y evalúan gráficamente según las pautas de la WHO.

Guarde Vd. las presentes instrucciones de uso para utilizarlas ulteriormente y póngalas también a disposición de otros usuarios.

2. Indicaciones importantes

Indicaciones para la aplicación

• Mida Vd. su presión sanguínea siempre a la misma hora del día, para asegurar la comparabilidad de los valores.
• Repose unos 5 minutos antes de iniciar la medición.
• Es recomendable esperar 5 minutos entre dos mediciones.
• Los valores medidos por Vd. sirven solamente para su información; ellos no sustituyen los exámenes médicos. Nunca tome Vd. propias decisiones médicas basadas en los valores medidos (por ejemplo, medicamentos a tomar y sus dosificaciones); consulte previamente a su médico respecto a los valores medidos.
• Es posible que los valores medidos sean erróneos en casos de trastorno del sistema cardiovas-cular así como una presión sanguínea muy baja, trastorno de la irrigación sanguínea y del ritmo cardíaco.
• Aplicar el aparato solamente en personas cuyo tamaño del brazo se encuentre dentro de la gama de circunferencias especificada para el aparato.
• El tensiómetro funciona exclusivamente con pilas. Observe que el almacenamiento de datos es posible solamente si su tensiómetro recibe corriente. Tan pronto como se agoten las pilas, el tensiómetro pierde la fecha y la hora. Sin embargo, los valores de medición almacenados se conservan.

- Para reducir el consumo de las pilas, el sistema de desconexión automática desconecta el tonómetro, si dentro de un minuto no se acciona botón alguno.

Indicaciones para el almacenamiento y limpieza

- El tonómetro consta de componentes de precisión y componentes electrónicos. La exactitud de los valores de medición y la vida útil del aparato dependen de su cuidadoso manejo:

- Proteja el aparato contra la humedad, suciedad, fuertes fluctuaciones de temperatura y radiación solar directa.

- No deje caer el aparato.

- No utilice el aparato en la cercanía de fuertes campos magnéticos, manténgalo alejado de equipos de radio-transmisión o teléfonos móviles celulares.

- Utilice exclusivamente los brazaletes de repuesto originales adjuntos. De lo contrario los valores medidos serán erróneos.

- No presionar los botones mientras el brazalete no esté colocado.

- Si usted no necesita usar el aparato durante un período mayor de tiempo, recomendamos sacar las pilas.

Indicaciones sobre las pilas

- Las pilas pueden significar peligro mortal, si se tragan. Por esta razón, guarde las pilas y productos en lugares inaccesibles para los niños. Si se ha tragado una pila, será necesario consultar inmediatamente a un médico.

- Las pilas no deben recargarse ni reactivarse mediante otros medios; no deben desarmarse ni echarse al fuego, ni deben ser cortocircuitadas.

- Saque las pilas del aparato, si están agotadas o si el aparato no se va a usar durante un espacio de tiempo mayor. De esta manera se evitan daños que podrían ser causados por fugas en la pilas. Cambiar siempre todas las pilas al mismo tiempo.

- No usar pilas de diferentes tipos o marcas ni pilas de diferentes capacidades. Use de preferencia pilas de tipo alcalino.

Indicaciones sobre la reparación y eliminación de desechos

- Las pilas no deben ser desechadas en la basura doméstica. Sírvase desechar las pilas agotadas en los lugares de recogida previstos para este efecto.

- No abrir el aparato. Si se abre el aparato, caducará la garantía.

- El usuario no debe reparar ni ajustar por sí mismo el aparato. De lo contrario no se podrá garantizar el correcto funcionamiento del aparato.

- Las reparaciones deben ser llevadas a cabo exclusivamente por el servicio postventa de Beurer o bien por sus agentes autorizados. Antes de gestionar cualquier reclamación, controle en primer lugar las pilas y cámbielas en caso dado

- Elimine el aparato de acuerdo con la Directiva 2002/96/CE sobre Residuos de aparatos eléctricos y electrónicos (WEEE = Waste Electrical and Electronic Equipment). Si tiene alguna duda diríjase a las autoridades comunales competentes para la eliminación de desechos.

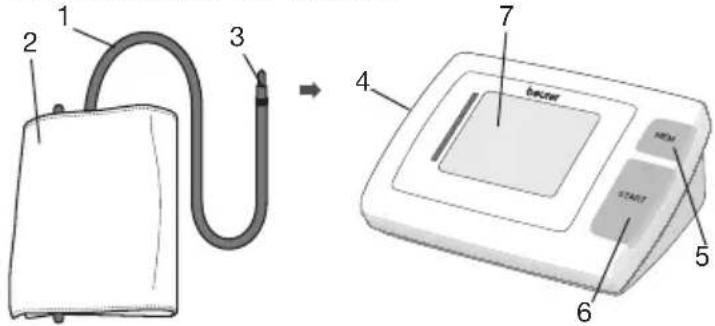

3. Descripción del aparato

1. Manguera de brazalete
2. Brazalete

3. Enchufe de brazalete

4. Conexión para el enchufe de brazalete (lado izquierdo)

5. Botón de memorización MEM
6. Botón START/STOP
7. Pantalla

Indicaciones en la pantalla:

1. Hora y fecha
2. Presión sistólica
3. Presión diastólica
4. Valor determinado del pulso
5. Símbolo de pulso♥ Símbolo de trastorno del ritmo cardíaco (♥)
6. Número del lugar de memorización
7. Flecha inflar, desinflar

1. Símbolo de cambio de pilas
2. Clasificación WHO

4. Preparar la medición

Colocar las pilas

• Desmontar la tapa del compartimiento de las pilas que se encuentra en el lado trasero del aparato.
• Colocar 4 pilas del tipo alcalino AA 1,5 V. Es absolutamente imprescindible observar que las pilas sean

4xAA(LR6) 1,5 V

colocadas correctamente de acuerdo con la polaridad indicada. No debe usarse tipo alguno de pilas recargables.
- Cerrar cuidadosamente el compartimiento de las pilas con la tapa.

Cuando el „” de cambio de pilas permanece encendido permanentemente, significa que es imposible llevar a cabo más mediciones y que debe cambiarse todas las pilas inmediatamente. Tan pronto como sean retiradas las pilas del aparato, será necesario ajustar nuevamente la hora. Las pilas usadas no deben tirarse junto con la basura doméstica. Según el ley hay que desechar las pilas. Entréguelas en su comercio de electricidad o en un punto limpio local.

Nota: los siguientes símbolos aparecen en las pilas que contienen sustancias nocivas: Pb = la pila contiene plomo; Cd = la pila contiene cadmio; Hg = la pila contiene mercurio.

Ajustar la fecha y la hora

Es absolutamente recomendable ajustar la fecha y la hora. Solamente así podrá Vd. almacenar y luego activar sus valores de medición correctamente con fecha y hora. La hora se indica en el formato de 24 horas.

Indicación: Si mantiene pulsado el botón „MEM“, el ajuste de los valores puede realizarse más rápidamente.

• Pulse al mismo tiempo los botones „START/STOP“ y „MEM“. El año comienza a parpadear. Ajuste el año con el botón „MEM“ y confirme la entrada con „START/STOP“.
• Ajuste el mes, el día, la hora y el minuto y confirme cada entrada con el botón „START/STOP“.

5. Medir la presión sanguínea Colocar el brazalete

Coloque el brazalete en el brazo izquierdo desnudo.

El manguito se debe colocar de tal manera, que el margen inferior quede a unos 2 ó 3 centímetros más arriba de la flexura del codo y de la arteria. El tubo de goma debe quedar posicionado en el centro de la flexura del codo, es decir, orientado hacia el centro de la palma de la mano.

Coloque entonces el extremo libre del manguito (sin apretarlo demasiado) alrededor del brazo y ajuste el cierre velcro. La tensión del brazalete debe ser tal que bajo él puedan ser introducidos aún dos dedos.

Conecte el tubo del manguito a la conexión respectiva en el aparato.

Atención: El aparato debe ser utilizado exclusivamente con el brazalete original. El manguito está diseñado para brazos con un perímetro de 22 a 30 cm.

Colocar el cuerpo en la posición correcta

• Repose unos 5 minutos antes de iniciar la medición. De lo contrario, pueden producirse desviaciones.
• Usted puede llevar a cabo la medición sentado o tendido. En todo caso es necesario observar que el brazalete se encuentre a la altura del corazón. Para evitar resultados erróneos, mantenga el brazo quieto durante la medición y procure no hablar.

- Para evitar obtener resultados de medición erróneos, es importante mantenerse tranquilo y no hablar durante la medición.

Llevar a cabo la medición de la presión sanguínea

- Ponga en marcha el tonómetro presionando el botón „START/STOP“.

- Antes de la medición se visualiza brevemente el resultado de la última medición. Si en la memoria no hay medición alguna, el aparato visualizará el valor „0“.

- El brazalete se infla a 180 mmHg. Se reduce lenta mente la presión del aire del brazalete.

Si se detecta ahora una tendencia de presión sanguínea demasiado alta, se infla nuevamente aumentándose la presión del brazalete. Tan pronto como se detecta el pulso, se visualiza el símbolo de pulso ♥

- Ahora se visualizan los resultados de medición de la presión sistólica, presión diastólica y pulso.

- Vd. puede interrumpir en cualquier momento la medición con el botón „START/STOP“.

- „Er“ aparece cuando la medición no pudo llevarse a cabo correctamente.

Observar el capítulo „Avisos de fallas/Eliminación de fallas“ en las presentes instrucciones de uso y repetir la medición.

- El resultado de la medición se almacena automáticamente.

Evaluar los resultados

Trastornos del ritmo cardíaco:

Este aparato puede detectar durante la medición eventuales trastornos del ritmo cardíaco y en caso dado, advierte al usuario después de la medición visualizando el símbolo (♥). Esto puede ser un indicador de una arritmia. La arritmia es una enfermedad que se caracteriza por un ritmo cardíaco anormal, debido a trastornos en el sistema bioeléctrico que controla el corazón. Los síntomas (latidos suprimidos o prematuros del corazón, pulso lento o demasiado rápido) pueden deberse, entre otros, a cardiopatías, edad, predisposición corporal, consumo excesivo de estimulantes, estrés o sueño insuficiente. La arritmia puede ser diagnos- ticada únicamente mediante un examen médico.

Repita la medición, si en la pantalla aparece el símbolo después de la medición. Sírvase observar que Vd. debe descansar previamente 5 minutos y que no debe hablar ni moverse durante la medición. Si aparece frecuentemente el símbolo cívase consultar a su médico. Los diagnósticos y tratamientos propios a base de los resultados de las mediciones pueden ser peligrosos. Es absolutamente necesario seguir las instrucciones del médico.

Clasificación WHO:

Según las pautas y definiciones de la Organización Mundial de la Salud (WHO) y conforme a las más recientes conclusiones es posible clasificar y evaluar los resultados de las mediciones como se muestra en la tabla a continuación.

Zona de valores de la presión sanguínea	Sístole (en mmHg)	Diástole (en mmHg)	Medida
Categoría 3: hipertensión fuerte > = 180 >	= 110 consultar al médico
Categoría 2: hipertensión mediana 160 – 179 100 – 109 consultar al médico
Categoría 1: hipertensión leve 140 – 159 90 – 99 control médico periódico
Alta normal 130 – 139 85 – 89 control médico periódico
Normal 120 – 129 80 – 84 control propio
Optima < 120 < 80 control propio

Fuente: WHO, 1999

Si los valores de sístole y diástole se encuentran en dos zonas WHO diferenres (por ejemplo, sístole en la zona „Alta normal“ y diástole en la zona „Normal“), la escala WHO en el aparato mostrará a Vd. siempre la zona más alta, en el ejemplo descrito es la zona „Alta normal“.

6. Almacenar, activar y borrar valores de medición

• Los resultados de todas las mediciones correctas se almacenan junto con la fecha y hora. A partir de 60 datos de medición, cada vez que se almacenan nuevos datos se pierden los datos más antiguos.

• Para activar nuevamente los valores de medición, presione el botón de memorización „MEM“. El aparato visualiza en primer lugar la cantidad de memorias ocupadas y luego visualiza automáticamente el resultado de la última medición. Todos los valores de medición memorizados se emiten además acústicamente.

• Si se vuelve a pulsar la tecla de memoria „MEM“ se indican los demás valores de medición con fecha y hora.

• Para borrar la memoria, presione el botón „MEM“ durante 3 segundos.

7. Aviso de fallas/Eliminación de fallas

Cuando se produce una falla, la pantalla visualiza el aviso de falla „Er“.

Los avisos de falla pueden aparecer cuando

• el inflado toma más de 3 minutos (en la pantalla aparece Er6),
• el brazalete está muy apretado o muy suelto (en la pantalla aparece Er3, respectivamente Er4),
• los valores de la presión sanguínea son extremadamente altos o extremadamente bajos (en la pantalla aparece Er1, respectivamente Er2),

• la presión de inflado es mayor que 300 mmHg (en la pantalla aparece Er5),

• el sistema o el aparato presentan una falla (en la pantalla aparece Er0, Er7, Er8, Er9, ErA, respectivamente ErB),

• las pilas están por agotarse; las pilas deben cambiarse. En estos casos, repita la medición. Observe que la manguera del brazalete esté enchufada correctamente y que Vd. no debe hablar ni moverse durante la medición. En caso dado colocar las pilas nuevamente o bien reemplazar las pilas.

8. Limpiar y guardar el aparato

• Limpie el aparato cuidadosamente, fregándolo con un paño ligeramente humedecido.
• No utilice para ello detergentes ni solventes.
• En ningún caso debe sumergir el aparato ni mantenerlo bajo agua corriente, porque el líquido puede penetrar dentro de él y dañarlo.
• Nunca depositar objetos pesados sobre el aparato cuando esté guardado. Sacar las pilas. La manguera del brazalete no debe ser doblada agudamente.

9. Especificaciones técnicas

Modelo No. BM 34

Método de medición	Medición oscilométrica, no invasiva, de la presión presión sanguínea en el brazo
Rango de medición	Presión: 0 – 300 mmHg, istólica 30 – 280 mmHg, diastólica 30 – 280 mmHg, pulso 40 – 180 pulsos/minuto

Rango de exactitud	Tensión sistólica ± 3 mmHg,
de los valores	Tensión diastólica ± 3 mmHg;visualizados Frecuencia de pulso ± 5 % delvalor indicado
Error matemático de medición	Desviación estándar máximapermissible de acuerdo a lacomprobación clínica según:Tensión sistólica = 8 mmHg,Tensión diastólica = 8 mmHg
Capacidad de memoria	1 x 60 espacios de memoria
Dimensiones del Longitud	137 mm;aparato Anchura 97 mm; Altura 55 mm
Peso Aproximadamente	260 g
Tamaño del manguito	Con brazalete para el contornodel brazo de 22 – 30 cm
Temperatura detrabajo permitida	+5 °C a +40 °C; 40 – 85 % dehumedad relativa
Temperatura de almacenamiento permitida	-20 °C a +55 °C; 10 – 95 % dehumedad relativa
Suministro eléctrico	4 x 1,5 V pilas AA (alcinas, tipo LR6).
Duración de las baterías	Para 180 mediciones aproximadamente, según el valor de la presión sanguínea o bien la presión de bombeado
Accesorios	Modo de empleo;4 baterías „AA“ LR6
Clasificación	Aplicación Tipo B

Explicación del símbolo

¡Atención! ¡Leer detenidamente las instrucciones para el uso!

para la Aplicación Tipo B

El fabricante se reserva el derecho a modificar las especificaciones técnicas sin aviso previo, por motivos de actualización.

• Este aparato cumple con la norma europea EN60601-1-2 y está sometido a medidas de precaución especiales respecto a la compatibilidad electromagnética. Para este efecto sírvase considerar que los equipos de comunicación HF portátiles y móviles pueden influir en la función de este aparato. Para requerir informaciones más detalladas puede Vd. dirigirse a la dirección de servicio postventa indicada más abajo.
• El aparato cumple con los requerimientos estipulados en la Directriz CE para productos médicos 93/42/EC, en la Ley de Productos Médicos y en las norma europeas EN1060-1 (tonómetros no invasivos Parte 1: Requerimientos Generales) y EN1060-3 (tonómetros no invasivos Parte 3: Requerimientos complementarios a cumplir por sistemas tonométricos electromecánicos).
