MANUALE UTENTE BM 34 BEURER

siamo lieti che abbia scelto un prodotto della nostra gamma. Il nostro nome è sinonimo di prodotti di alta qualità continuamente sottoposti a controlli nei settori del calore, del peso, della pressione sanguigna, della temperatura corporea, delle pulsazioni, della terapia dolce, del massaggio e dell'aria. La preghiamo di leggere attentamente le presenti istruzioni, di conservarle per un'eventuale consultazione successiva, di metterle a disposizione di altri utenti e di osservare le avvertenze ivi riportate.

Cordiali saluti

II Suo team Beurer

1. Note introduttive

Lo sfigmomanometro da braccio serve per la misurazione non invasiva e il monitoraggio della pressione sanguigna di persone adulte.

Esso consente di misurare la pressione sanguigna rapidamente e facilmente, nonché di salvare e visualizzare l'andamento e la media dei valori misurati.

In presenza di eventuali disturbi del ritmo cardiaco l'apparecchio emette un avviso.

I valori rilevati sono classificati e valutati graficamente secondo le direttive dell'OMS (=WHO: Organizzazione Mondiale della Sanità).

Conservare queste istruzioni per l'uso futuro e metterle a disposizione degli altri utenti.

2. Avvertenze importanti

Indicazioni sulla modalità d'uso

• Misurare la pressione sanguigna sempre alle stesse ore del giorno per ottenere dati attendibili per la comparazione.
• Riposare per circa 5 minuti prima di ogni misurazione!
• Mantenere un intervallo di circa 5 minuti fra due misurazioni!
• I valori misurati dall'utente possono servire solo a titolo informativo – essi non sostituiscono le visite mediche! Analizzare i valori misurati con il proprio medico e non prendere in nessun caso decisioni mediche (ad es. farmaci e il loro dosaggio).
• Possibilità di misurazioni errate in presenza di malattie del sistema cardiocircolatorio, ed egualmente in caso di pressione sanguigna estremamente bassa, disturbi dell'irrorazione sanguigna, aritmie cardiache e altre malattie preesistenti.
• Utilizzare lo sfigmomanometro solo su persone che possiedono una circonferenza del braccio compresa nel campo indicato per l'apparecchio.
• Lo sfigmomanometro può essere utilizzato esclusivamente a batteria. Tener presente che il salvataggio dei dati è possibile solo se lo sfigmomanometro riceve corrente. Lo sfigmomanometro perde la data e l'ora non appena le batterie sono scariche. I valori misurati salvati rimangono tuttavia memorizzati.

- Se entro un minuto non viene azionato nessun tasto, lo spegnimento automatico disinserisce lo sfigmomanometro per risparmiare le batterie.

Indicazioni sulla custodia e sulla cura

• Lo sfigmomanometro è formato da componenti di precisione ed elettronici. La precisione dei valori misurati e la durata in servizio dell'apparecchio dipendono dall'accuratezza con la quale viene usato.
• Proteggere l'apparecchio da urti, umidità, polvere e sporcizia, forti variazioni della temperatura e raggi diretti del sole.
• Non far cadere l'apparecchio.
• Non utilizzare l'apparecchio in vicinanza di forti campi elettromagnetici e tenerlo lontano da impianti radiofoni-ci o telefoni cellulari.
• Usare esclusivamente i bracciali forniti in dotazione o ricambi originali. In caso contrario saranno rilevati valori errati.
• Non premere pulsanti finché il bracciale non è ben allacciato al polso.
• Si consiglia di rimuovere le batterie quando l'apparecchio non viene usato per un lungo periodo.

Indicazioni sulle batterie

- L'inghiottimento delle batterie può essere mortale. Conservare quindi le batterie e i prodotti fuori della portata dei bambini piccoli. In caso d'inghiottimento di una batteria, contattare immediata-mente un medico.

• Non ricaricare o riattivare le batterie con altri mezzi, non scomporle, non gettarle nel fuoco, non cortocircuitarle.
• Rimuovere le batterie quando sono scariche o l'apparecchio non viene usato per un lungo periodo. In questo modo si evitano danni causati da una eventuale fuoriuscita del liquido dalle batterie. Sostituire sempre contemporaneamente tutte le batterie.
• Non utilizzare batterie di tipo e marca diversi oppure batterie con differenti capacità. Utilizzare preferibilmente batterie alcaline.

Indicazioni sulla riparazione e sullo smaltimento

• Non gettare le batterie nei rifiuti casalinghi. Smaltire le batterie scariche negli appositi centri di raccolta dei materiali inquinanti.
• Non aprire l'apparecchio. La non osservanza di questa prescrizione invalida la garanzia.
• Non riparare o regolare da soli l'apparecchio. In questo caso non è più garantito un funzionamento corretto.
• Le riparazioni devono essere eseguite esclusivamente dal servizio assistenza di Beurer o da ri-venditori autorizzati. Prima di ogni reclamo verificare in primo luogo lo stato delle batterie e sosti-tuirle, se necessario.
• Smaltire l'apparecchio conformemente alla direttiva sui vecchi apparecchi elettrici ed elettronici

2002/96/CEE WEEE (Waste Electrical and Electronic Equipment). Per domande specifiche su questo

argomento rivolgersi all'ufficio comunale competente per lo smaltimento ecologico.

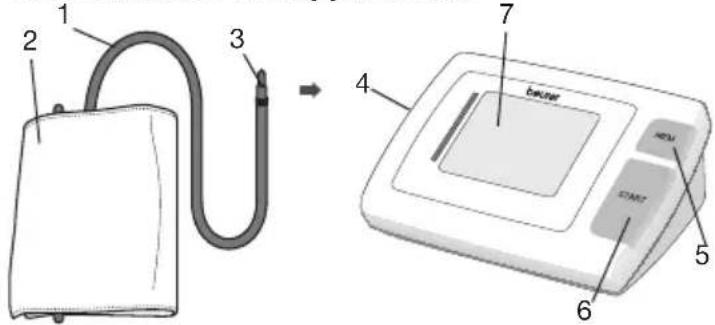

3. Descrizione dell'apparecchio

1. Tubo flessibile del bracciale
2. Bracciale
3. Spina del bracciale
4. Connessione per la spina del bracciale (lato sinistro)
5. Pulsante di memorizzazione MEM
6. Pulsante START/STOP
7. Display

Indicazioni sul display:

1. Tubo flessibile del bracciale
2. Bracciale
3. Spina del bracciale
4. Valore del battito cardiaco rilevato
5. Simbolo del polso♥ Simbolo disturbi del ritmo cardiaco (♥)
6. Numero della locazione memoria

1. Freccia gonfiaggio, sgonfiaggio
2. Simbolo di cambio batterie
3. Classificazione dell'OMS

4. Preparazione della misurazione

Inserimento delle batterie

• Togliere il coperchio del vano batterie sul lato posteriore dell'apparecchio.
• Inserire 4 batterie del tipo alcaline AA 1,5

4xAA(LR6) 1,5 V

V. Controllare assolutamente che le batterie vengano inserite con i poli

corretti secondo le indicazioni. Non devono essere utiliz- zate batterie ricaricabili.

- Richiudere accuratamente il coperchio del vano batterie.

Se il segnale di sostituzione „” compare in modo permanente non è possibile eseguire alcuna misurazione. Le batterie dovranno essere sostituite. Se le batterie vengono estratte dall'apparecchio occorre successivamente regolare di nuovo l'ora.

Smaltimento della batteria. Le batterie esaurite non devono essere eliminate come rifiuti domestici, ma devono essere consegnate al proprio rivenditore specializzato o depositate negli appositi punti di raccolta.

Nota: Sulle batterie contenenti sostante nocive sono riportate le sigle seguenti: Pb = la batteria contiene piombo, Cd = la batteria contiene cadmio, Hg = la batteria contiene mercurio.

Impostazione della data e dell'ora esatta

Impostare assolutamente la data e l'ora esatta. Solo così sarà possibile salvare in modo corretto i valori misurati con data e ora e richiamarli successivamente. L'ora viene indicata in formato 24 ore.

Nota: per impostare più velocemente i valori, tener premuto il pulsante "MEM".

- Premere contemporaneamente "START/STOP" e il pulsante "MEM". L'anno inizia a lampeggiare. Con il pulsante "MEM" impostare l'anno e confermare con "START/STOP".

- Impostare quindi il mese, il giorno, l'ora e i minuti e confermare ogni volta con "START/STOP".

5. Misurazione della pressione sanguigna Applicare il bracciale

Applicare il bracciale al braccio libero da indumenti. La circolazione sanguigna del braccio non dovrà risultare impedita da indumenti troppo stretti o simili.

Il bracciale va posizionato sul braccio in modo che il suo bordo inferiore venga a trovarsi 2 – 3 cm al di sopra della piega del gomito e al di sopra dell'arteria. Il flessibile dovrà essere rivolto verso il centro del palmo della mano.

Applicare quindi l'estremità libera del bracciale intorno al braccio, in maniera ben aderente ma non troppo stretta, e chiudere con la chiusura a strappo. Il bracciale dovrebbe essere stretto intorno al braccio lasciando sufficiente spazio per l'inserimento di due dita.

Inserire quindi il flessibile del bracciale nell'attacco della spina del bracciale.

Attenzione: l'apparecchio deve essere utilizzato unicamente con il bracciale originale. Il bracciale è adatto per una circonferenza braccio tra 22 e 30 cm.

Assumere una posizione corretta del corpo

- Riposare per circa 5 minuti prima di ogni misurazione! In caso contrario l'apparecchio può fornire misure inesatte.

- La misurazione può essere eseguita da seduti o sdraiati. Ad ogni modo controllare che il bracciale si trovi all'altezza del cuore. L'avambraccio va appoggiato in modo che il bracciale venga a trovarsi all'altezza del cuore. Durante

la misurazione, per non influenzarne il risultato, è importante rimanere tranquilli e non parlare.

- Per non falsare il risultato della misurazione, è importante mantenere un atteggiamento calmo e non parlare durante la misurazione.

Eseguire la misurazione della pressione sanguigna

• Accendere lo sfigmomanometro con il pulsante "START/STOP".
• Prima della misurazione, viene visualizzato brevemente l'ultimo valore memorizzato. Se la memoria non contiene valori misurati, il display visualizza ogni volta il valore "0".
• Il bracciale viene gonfiato a 180 mm Hg. L'aria compressa nel bracciale viene scaricata lentamente. Se l'apparecchio riconosce una tendenza ad una pressione sanguigna elevata, il bracciale viene gonfiato ad una pressione superiore. L'indicazione del polso appare non appena l'apparecchio rileva un battito cardiaco.
• Vengono visualizzati i valori misurati della pressione sistolica e diastolica e del polso.
• È possibile interrompere la misurazione in qualunque momento premendo il pulsante "START/STOP".
• L'indicazione "Er" appare quando la misurazione non è stata effettuata correttamente. Consultare il capitolo Messaggi di errore/Eliminazione dei guasti in questo libretto di istruzioni per l'uso e ripetere la misurazione.
• Il valore misurato viene memorizzato automaticamente.
• Per spegnere l'apparecchio e scaricare l'aria ripremere il pulsante "START/STOP". Se si dimentica di spegnere

l'apparecchio, questi si spegne automaticamente dopo circa 1 minuto.

Attendere almeno 5 minuti prima di eseguire una nuova misurazione!

Valutare i risultati

Aritmie cardiache:

questo apparecchio è in grado di identificare disfunzioni ritmiche del battito cardiaco durante la misurazione ed, eventualmente, le indica sul display con l'icona i♥». Questa può essere un'indicazione di un'aritmia. L'aritmia è una malattia che consiste nell'anomalia del ritmo del cuore dovuta a disfunzioni nel sistema bioelettrico che comanda il battito cardiaco. I sintomi (battiti cardiaci man- canti o prematuri, frequenza lenta o accelerata dei battiti) possono essere causati tra l'altro da malattie cardiache, età, predisposizione genetica, ingerimento spropositato di dolciumi, stress o sonno insufficiente. L'aritmia può essere diagnosticata solo da una visita cardiologica da parte di un medico.

Ripetere l'operazione quando al termine della misurazione sul display appare l'icona (ener presente che occorre riposare per 5 minuti e si deve rimanere fermi senza parlare durante la misurazione. Se l'icona compare frequentemente, consultare il proprio medico. Autodiagnosi e autotrattamenti eseguiti in base ai valori misurati possono essere pericolosi. Seguire assolutamente le indicazioni del proprio medico curante.

Classificazione dell'OMS:

conformemente alle direttive dell'Organizzazione Mondiale della Sanità (OMS = WHO) e sulla base delle nuove conoscenze, i risultati delle misurazioni possono essere classificati e valutati secondo la seguente tabella.

Campo dei valori della pressione sanguigna	Pressione sistolica (in mmHg)	Pressione diastolica (in mmHg)	Misura da prendere
Livello 3: ipertensione grave >= 180 >= 1	10 visitare un medico
Livello 2: ipertensione moderata 160 – 179	100 – 109 visitare un medico
Livello 1: ipertensione leggera 140 – 159	90 – 99 controlli regolari presso un medico
Normale-alto 130 – 139 85 – 89 controlli	regolari presso un medico
Normale 120 – 129 80 – 84 autocontrollo
Ottimale < 120 <80 autocontrollo

Fonte: OMS, 1999

La grafica a barre sul display e la scala sull'apparecchio indicano il campo in cui si trova la pressione sanguigna misurata.

Se i valori di sistole e diastole si trovano in due campi OMS diversi (ad es. la sistole nel campo Normale-alto e la diastole nel campo Normale), la classificazione grafica di OMS sull'apparecchio indica sempre il campo superiore, nel nostro esempio "Normale-alto".

6. Salvataggio, richiamo e cancellazione dei valori misurati

- I valori rilevati da ogni misurazione eseguita con successo sono memorizzati assieme alla data e all'ora. Una volta

superati 60 valori misurati, vengono sovrascritti i dati più vecchi.

- Per richiamare i valori salvati premere il pulsante di memorizzazione “MEM”. L’apparecchio indica innanzitutto il numero di posizioni memoria occupate e visualizza quindi automaticamente l’ultimo valore memorizzato.

- Continuando a premere il pulsante di memorizzazione "MEM", il display visualizza di seguito gli ultimi valori misurati con data e ora.

- Per cancellare la memoria, premere il pulsante "MEM" per 3 secondi.

7. Messaggi di errore/Eliminazione dei guasti

In caso di anomalie, il display visualizza il messaggio "ER". I messaggi di errore possono comparire quando

• il gonfiamento si protrae per oltre 3 minuti (il display visualizza Er6),
• il bracciale è allacciato con troppa forza o troppo debolmente (il display visualizza Er3 o Er4),
• i valori della pressione sanguigna sono eccezionalmente alti o bassi (il display visualizza Er1 o Er2),
• la pressione di gonfiamento è superiore a 300 mmHg (il display visualizza Er5),
• è presente un errore di sistema o di apparecchio (il display visualizza Er0, Er7, Er8, Er9, ErA o ErB),
• le batterie sono quasi scariche e devono essere sostituite. In questi casi ripetere la misurazione. Accertarsi che il tubo flessibile del bracciale sia ben innestato e prestare attenzione a non muoversi o a non parlare. Se necessario, inserire le nuove batterie o sostituirle.

8. Pulizia e custodia dell'apparecchio

• Pulire accuratamente l'apparecchio servendosi esclusivamente di un panno leggermente inumidito.
• Non utilizzare detergenti né solventi.
• Non immergere assolutamente l'apparecchio in acqua: questa potrebbe penetrare all'interno e provocare danni.
• Se l'apparecchio viene conservato, non devono trovarsi oggetti pesanti su di esso. Estrarre le batterie. Il tubo flessibile del bracciale non deve essere piegato.

9. Dati tecnici

Modello N° BM 34

Metodo di misurazione Misurazione oscillometrica, non invasiva della pressione sanguigna sul braccio

Campo di misurazione Pressione 0 – 300 mmHg, sistolica 30 – 280 mmHg, diastolica 30 – 280 mmHg battico cardiaco 40 – 180 battiti/minuto

Precisione della sistolica ± 3 mmHg /

visualizzazione diastolica ± 3 mmHg /della pressione polso ± 5 % del valore visualizzato

Incertezza di Scostamento standard massimo

misurazione ammissibile conforme a test clinico: sistolica 8 mmHg / diastolica 8 mmHg

Memoria 1 x 60 spazi si memoria

Dimensioni 137 x 97 x 55 mm (lunghezza x larghezza x altezza)

Peso Circa 260 g

Dimensioni bracciale Con bracciale per dimensioni del braccio da 22 a 30 cm

Temperatura da +5 °C a +40 °C, 40 – 85 % umidità d'esercizio ammissibile relativa dell'aria

Temperatura di conser- da -20 °C a +55 °C, 10 – 95 % umidità vazione ammissibile relativa dell'aria

Alimentazione Batterie 4 x 1,5 V AA (alcaline tipo LR6)

Durata funzionamento Per circa 180 misurazioni, a seconda batterie del valore della pressione sanguigna o della pressione d'insufflazione

Accessori Libretto di istruzioni per l'uso,

4 batterie "AA" LR6

Classificazione Parte d'impiego tipo B

Spiegazione dei simboli Attenzione – leggere le istruzioni

Il costruttore si riserva di aggiornare i dati tecnici senza dare comunicazione.

• Questo apparecchio è conforme alla norma europea EN60601-1-2 ed è sottoposto a misure speciali concernenti la compatibilità elettromagnetica 93/42/EC. Tener presente che dispositivi di comunicazione portatili e mobili ad alta frequenza possono influenzare questo apparecchio. Richiedere informazioni più dettagliate all'indirizzo indicato del servizio assistenza clienti.
• L'apparecchio è conforme alla direttiva EU concernente i prodotti medicali, alla legge sui prodotti medicali e alle norme EN1060-1 (sfigmomanometri non invasivi, parte 1: Requisiti generali) e EN1060-3 (sfigmomanometri non invasivi, parte 3: Requisiti complementari per sistemi elettromeccanici di misurazione della pressione sanguigna).
