Тип продукта	Электронный тонометр на плечо
Бренд	Beurer
Модель	BC 44
Категория	Тонометр
Метод измерения	Осциллометрический
Зона измерения	Плечо (окружность 22-42 см)
Диапазон измерения - давление	0-299 мм рт. ст. (систолическое/диастолическое)
Диапазон измерения - пульс	30-199 ударов/мин
Точность - давление	±3 мм рт. ст.
Точность - пульс	±5% от значения
Дисплей	ЖК-экран с символами
Память	2 x 120 измерений (2 пользователя)
Основные функции	Обнаружение аритмии, цветной индикатор риска (Рива-Роччи), автоматическое отключение
Питание	4 батарейки AAA 1,5 В (LR03)
Срок службы батареек	Примерно 200 измерений
Размеры (прибор)	Примерно 14 x 9 x 4 см
Вес (прибор)	Примерно 250 г (без батареек)
Уход и очистка	Чистить мягкой слегка влажной тканью, не погружать в воду
Безопасность	Сертификация CE, медицинское использование
Запасные части и ремонтопригодность	Сменная манжета (арт. 163.464)
Общая информация	Гарантия 5 лет, произведено в Китае
Комплектация	Манжета, инструкция, батарейки

Часто задаваемые вопросы - BC 44 BEURER

Как правильно установить манжету Beurer BC 44?

Расположите манжету вокруг голой руки, примерно на 2-3 см выше локтевого сгиба. Трубка должна быть выровнена по центру руки. Затяните так, чтобы между манжетой и рукой можно было просунуть палец.

Что делать, если прибор показывает сообщение об ошибке?

Распространенные ошибки: "E1" (манжета неправильно расположена) или "E2" (движение во время измерения). Повторите измерение, соблюдая инструкции: оставайтесь неподвижным, не разговаривайте и убедитесь, что манжета установлена правильно.

Как очистить память тонометра?

Нажмите кнопку 'M' для доступа к памяти, затем удерживайте кнопку 'M' около 5 секунд, пока не появится 'CL'. Отпустите, чтобы удалить все измерения активного пользователя.

Какие батарейки использовать для BC 44?

Используйте 4 щелочные батарейки типа AAA (LR03) 1,5 В. Не смешивайте новые и использованные батарейки, соблюдайте полярность, указанную в отсеке.

Может ли тонометр использоваться несколькими людьми?

Да, BC 44 имеет две отдельные памяти (U1 и U2) для двух разных пользователей. Каждая память хранит до 120 измерений.

Как узнать, подходит ли манжета для моей руки?

Поставляемая манжета подходит для окружности плеча от 22 до 42 см. Если ваша рука больше или меньше, вы можете приобрести подходящую манжету дополнительно (арт. 163.464).

Что означают цвета на экране?

Цветной индикатор риска классифицирует ваше давление: зеленый (нормальное), желтый (верхняя граница), оранжевый (умеренная гипертония), красный (тяжелая гипертония). При высоких значениях проконсультируйтесь с врачом.

Как чистить тонометр?

Чистите корпус и манжету мягкой слегка влажной тканью. Не используйте абразивные средства и никогда не погружайте прибор в воду.

Почему показания различаются утром и вечером?

Артериальное давление естественным образом колеблется в течение дня. Для надежных результатов всегда измеряйте в одинаковых условиях (в покое, до еды или приема лекарств).

Обнаруживает ли прибор сердечные аритмии?

Да, BC 44 имеет детектор аритмии. При обнаружении нерегулярного ритма на экране появляется мигающий символ. Обратитесь к врачу, если это происходит часто.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BC 44 BEURER

RU Прибор для измерения кровяного давления на запястье Инструкция по применению....82

1. Ознакомление....82
2. Важные указания....83
3. Описание прибора.....87
4. Индикация на дисплее 88
5. Подготовка к измерению ..... 88

6. Измерение кровяного давления....89

7. Оценка результатов....90

8. Сообщения о неисправностях/Устранение неисправностей ....92
9. Очистка и хранение прибора и манжеты .....92
10. Технические данные .....93
11. Гарантия /сервисное обслуживание .....94

Комплект поставки

Прибор для измерения кровяного давления с манжетой

2 батарейки AAA, 1,5 В LR03

Коробка для хранения

Инструкция по применению

Многоуважаемый покупатель!

Благодарим Вас за выбор продукции нашей компании. Мы производим современные, тщательно протестированные, высококачественные изделия для обогрева, измерения массы, кровяного давления, температуры тела, пульса, для легкой терапии, массажа, красоты и очистки воздуха. Внимательно прочтите данную инструкцию

по применению, сохраните ее для последующего использования, держите ее в доступном для других пользователей месте и следуйте ее указаниям.

С дружескими пожеланиями сотрудники компании Beurer

1. Ознакомление

Убедитесь в том, что упаковка прибора не повреждена, и проверьте комплектность поставки. Перед использованием убедитесь в том, что прибор и его принадлежности не имеют видимых повреждений, и удалите все упаковочные материалы. При наличии сомнений не используйте прибор и обратитесь к продавцу или по указанному адресу сервисной службы.

Аппарат для измерения кровяного давления на запястье служит для неинвазивного измерения и контроля артериального давления у взрослых пациентов.

Вы можете с помощью этого прибора быстро и просто измерить кровяное давление и отобразить последний результат измерения.

Вы будете предупреждены при возможно имеющихся нарушениях ритма сердца.

Полученные результаты измерений классифицируются и отображаются в графическом виде.

Сохраняйте данную инструкцию по применению для последующего использования и храните ее в месте, доступном для других пользователей.

2. Важные указания

Пояснения к символам

В инструкции по применению, на упаковке и на типовой табличке прибора и принадлежностей используются следующие символы:

	Осторожно!
	УказаниеВажная информация.

	Соблюдайте инструкцию по применению.
	Рабочая часть типа BF
— — —	Постоянный ток
	Утилизация прибора в соответствии с Директивой EC по отходам электрического и электронного оборудования EC — WEEE (Waste Electrical and Electronic Equipment)
	Утилизировать упаковку в соответствии с предписаниями по охране окружающей среды
	Производитель
Storage / Transport	Допустимая температура и влажность воздуха при хранении и транспортировке
	Допустимая рабочая температура и влажность воздуха
	Хранить в сухом месте
	Серийный номер
	Символ СЕ подтверждает соответствие основным требованиям директивы о медицинских изделиях 93/42/EEC

Указания по применению

• Для сравнительного анализа данных всегда измеряйте свое артериальное давление только в определенные часы.
• За 30 минут до измерения следует воздерживаться от приема пищи и жидкости, курения или физических нагрузок.
• Отдохните в течение пяти минут перед первым измерением артериального давления!
• При проведении нескольких последовательных сеансов измерения интервал между ними должен составлять не менее минуты.
• При наличии сомнений относительно полученных результатов повторите измерение.
• Полученные Вами самостоятельно результаты измерений носят исключительно информативный характер и не могут заменить медицинского обследования! Обсу-

дите результаты Ваших измерений с врачом, но ни в коем случае не принимайте самостоятельных решений относительно лечения (например, по использованию лекарств и их дозировке), опираясь на них!

• Использование прибора для измерения кровяного давления вне домашних условий или при движении (например, во время поездки в автомобиле, в машине или вертолете скорой помощи, а также во время физических упражнений) может повлиять на точность и привести к ошибкам измерения.
• Не используйте прибор для измерения артериального давления у новорожденных детей и у женщин, страдающих преэклампсией. Перед использованием прибора для измерения артериального давления во время беременности рекомендуется проконсультироваться с врачом.
• Данный прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, с недостаточными знаниями или опытом, за исключением случаев, когда за ними осуществляется надлежащий надзор или они получили инструкции по использованию прибора. Необходимо следить за детьми и не разрешать им играть с прибором.
• В случае ограничений кровоснабжения на одной руке в результате хронических или острых заболеваний

кровеносных сосудов (в том числе сужения сосудов) точность измерения артериального давления на запястье также ограничена. В этом случае используйте измерительный прибор для применения в области предплечья.

• Заболевания системы кровообращения могут привести к неправильным результатам измерения или снижению точности измерения. Погрешности в результатах измерения также возможны при пониженном артериальном давлении, диабете, нарушениях кровоснабжения и сердечного ритма, при ознобе или дрожи.
• Не используйте прибор для измерения артериального давления вместе с высокочастотным хирургическим прибором.
• Применяйте прибор только для лиц с обхватом запястья, предусмотренным параметрами прибора.
• Обратите внимание на то, что во время накачивания может быть нарушена подвижность соответствующей части тела.
• Во время измерения кровяного давления не допускается прерывание циркуляции крови на длительное время. При сбое в работе прибора снимите манжету с руки.
• Избегайте длительного давления в манжете и частых измерений. Нарушение кровообращения может привести к повреждениям.
• Убедитесь в том, что к кровеносным сосудам руки, на которую накладывается манжета, не подсоединено

медицинское оборудование (через внутрисосудистый доступ, артериовенозный шунт или при внутрисосудистой терапии).

• Не используйте манжету у лиц с ампутированной грудью.
• Во избежание дальнейших повреждений не кладите манжету поверх ран.
• Питание прибора производится исключительно от батареек.
• В целях экономии энергии прибор для измерения артериального давления отключается автоматически, если в течение 1 минут не была нажата ни одна кнопка.
• Допускается использование прибора только в целях, указанных в данной инструкции по применению. Изготовитель не несет ответственности за ущерб, вызванный неквалифицированным или неправильным использованием прибора.

Указания по хранению и уходу

- Аппарат состоит из прецизионных и электронных узлов. Точность результатов измерений и срок службы аппарата зависят от тщательности обращения:

– Предохраняйте прибор от ударов, действия влаги, грязи, сильных колебаний температуры и прямых солнечных лучей.

– Не используйте прибор вблизи сильных электромагнитных полей, например, вблизи радиоаппаратуры или мобильных телефонов.

• Не нажимайте на клавишу Старт/Стоп①, пока манжета не наложена.
• Мы рекомендуем извлечь батарейки, если прибор не будет использоваться длительный период времени.

Обращение с элементами питания

- При попадании жидкости из аккумулятора на кожу или в глаза необходимо промыть соответствующий участок большим количеством воды и обратиться к врачу.

Опасность проглатывания мелких частей!

Маленькие дети могут проглотить батарейки и подавиться ими. Поэтому батарейки необходимо хранить в недоступном для детей месте!

• Обращайте внимание на обозначение полярности: плюс (+) и минус (-).
• Если батарейка потекла, очистите отделение для батареек сухой салфеткой, надев защитные перчатки.
• Защищайте батарейки от чрезмерного воздействия тепла.
• ⚠️ Опасность взрыва! Не бросайте батарейки в огонь.

• Не заряжайте и не замыкайте батарейки накоротко.

• Если прибор длительное время не используется, извлеките из него батарейки.

• Используйте батарейки только одного типа или равноценных типов.
• Заменяйте все батарейки сразу.
• Не используйте перезаряжаемые аккумуляторы!
• Не разбирайте, не открывайте и не разбивайте батарейки.

Указания по ремонту и утилизации

• Батарейки запрещается выбрасывать в бытовой мусор. Утилизируйте использованные батарейки через соответствующий пункт сбора отходов.
• Не открывайте прибор. Несоблюдение ведет к потере гарантии.
• Запрещается самостоятельно ремонтировать или регулировать прибор. В этом случае больше не гарантируется безупречность работы.
• Ремонт разрешается выполнять только авторизированным сервисным организациям. Но перед любыми рекламациями вначале проверьте батарейки и, при необходимости, замените их.
  • В интересах защиты окружающей среды по окончании
  срока службы следует утилизировать прибор отдельно от бытового мусора. Утилизация должна производиться через соответствующие пункты сбора в Вашей стране. Прибор следует

утилизировать согласно Директиве ЕС по отходам электрического и электронного оборудования – WEEE (Waste Electrical and Electronic Equipment).

При появлении вопросов обращайтесь в местную коммунальную службу, ответственную за утилизацию отходов.

Указания по электромагнитной совместимости

- Прибор предназначен для работы в условиях, перечисленных в настоящей инструкции по применению, в том числе в домашних условиях.

- При наличии электромагнитных помех возможности использования прибора могут быть ограничены. В результате, например, могут появляться сообщения об ошибках или произойдет выход из строя дисплея/самого прибора.

- Не используйте данный прибор рядом с другими устройствами и не устанавливайте его на другие приборы, это может вызвать ошибки в работе. Однако, если использование прибора все-таки необходимо в том виде, как описано выше, следует наблюдать за ним и другими устройствами, чтобы убедиться, что они работают надлежащим образом.

- Применение сторонних принадлежностей, отличающихся от прилагаемого к данному прибору, может привести к росту электромагнитных помех или осла-

блению помехоустойчивости прибора и тем самым вызвать ошибки в работе.

- Несоблюдение данного указания может отрицательно сказаться на характеристиках мощности прибора.

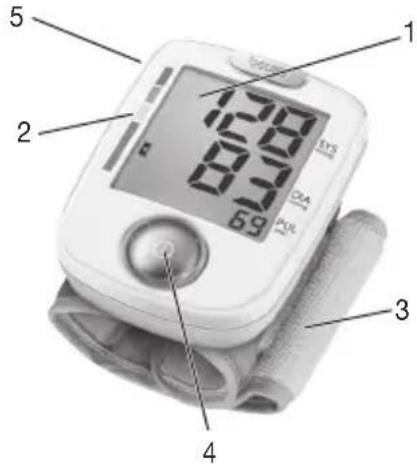

3. Описание прибора

1. Дисплей

2. Индикатор риска

3. Манжета на запястье

4. Кнопка START/STOPP ①

5. Крышка отделения для батареек

4. Индикация на дисплее

1. Систолическое давление
2. Диастолическое давление
3. Пульс
4. Символ Пульс
5. Символ индикации смены батарейки
6. Накачивание, выпускание воздуха (стрелка)
7. Символ нарушения сердечного ритма (♥),
8. Индикатор риска

5. Подготовка к измерению

Установка батареек

• Снимите крышку отделения для батареек с левой нижней стороны прибора.
• Вложите две батарейки типа 1,5 В Micro (Alkaline типа LR03).
• Обязательно следите за тем, чтобы были использованы батарейки с маркировкой, указанной на крышке отделения для батареек, которые должны быть установлены с правильной полярностью. Категорически использовать заряжаемые аккумуля
  • Тщательно закройте крышку отсека для батареек.

Если постоянно светится индикация замены батареек

проведение измерений больше невозможно, и Вы должны заменить все батарейки.

Утилизация батареек

- Выбрасывайте использованные, полностью разряженные батарейки в специальные контейнеры, сдавайте в пункты приема спецотходов или в магазины электрооборудования. Закон обязывает пользователей обеспечить утилизацию батареек.

- Следующие знаки предупреждают о наличии в батарейках токсичных веществ:

Pb = свинец,

Cd = кадмий,

Hg = ртуть.

6. Измерение кровяного давления

Для проведения измерений температура прибора должна соответствовать комнатной. Измерение можно осуществлять на левом или правом запястье.

Наложить манжету

• Оголите запястье. Следите за тем, чтобы кровообращению в руке не препятствовала слишком тесная одежда и т. п. Наложите манжету на внутреннюю сторону запястья.
• Зафиксируйте манжету с помощью застежки-липучки таким образом, чтобы верхний край индикатора находился примерно на 1 см ниже подушечки у основания большого пальца руки.

- Манжета должна плотно прилегать к запястью, но не резать его.

Внимание! Эксплуатация прибора допускается только с оригинальной манжетой.

Давление на левом и правом запястье может отличаться, что объясняет возможное

различие в результатах измерений. Всегда проводите измерение на одном и том же запястье.

Если различие в результатах слишком велико, необходимо обсудить с врачом, на каком запястье будут проводиться измерения.

Принять правильное положение

• Отдохните в течение пяти минут перед первым измерением артериального давления! В противном случае возникают неточности измерения.
• При проведении нескольких последовательных сеансов измерения интервал между ними должен составлять не менее минуты.
• Вы можете проводить измерение сидя или лежа. Для измерения кровяного давления займите удобное положение сидя. Спина и руки должны иметь опору. Не скрещивайте ноги. Поставьте ступни ровно на пол. Обязательно установите руку

на опору и согните ее. В любом случае следите за тем, чтобы манжета находилась на уровне сердца. В противном случае возникают значительные неточности измерения. Расслабьте руку и ладонь.

- Для того, чтобы получить точные результаты измерений, необходимо вести себя спокойно и не разговаривать во время измерения.

Выполнить измерение кровяного давления

• Включите прибор для измерения кровяного давления с помощью кнопки Старт/Стоп①. При включении раздается звуковой сигнал и появится кратковременная индикация всех символов.
• Перед измерением на короткое время появляется последний сохраненный результат измерения. Если в памяти не сохранены измерения, прибор показывает величину 0.
• Манжета накачивается автоматически. Затем давление воздуха в манжете медленно стравливается.
• При уже распознанной тенденции к высокому кровяному давлению производится повторное накачивание и давление в манжете еще раз повышается. Как только произойдет распознание пульса, начнет мигать символ Пульс 🎨️.

• После полного падения давления будут отражены результаты измерения систолического давления, диастолического давления и пульса.

• Измерение в любой момент может быть прервано нажатием клавиши Старт/Стоп ①.

• Пиктограмма Er_ появляется, если измерение не может быть выполнено должным образом. Прочтите главу «Сообщения о неисправностях/Устранение неисправностей» в данной инструкции и повторите измерение.
• Результат измерения автоматически сохраняется в памяти.

Перед повторным измерением подождите не менее минуты!

7. Оценка результатов Нарушения сердечного ритма:

Данный аппарат может во время измерения идентифицировать возможные нарушения сердечного цикла и в подобном случае указывает на это пиктограммой 1(♥). Это может служить индикатором аритмии. Аритмия – это заболевание, при котором сердечный ритм нарушается из-за пороков в биоэлектрической системе, которая управляет сердечными сокращениями. Симптомы (пропущенные или преждевременные сердечные сокращения, медленный или слишком быстрый пульс) могут вызываться, среди прочего, заболеваниями сердца, возрастом, физиологической предрасположенностью, чрезмерным употреблением тонизирующих и возбуждающих продуктов, стрессом или недосыпанием.

Аритмия может быть обнаружена только при обследовании врачом.

Повторите измерение, если пиктограмма (♥) , появляется на дисплее после измерения. Учтите, что перед измерением Вы должны 5 минут отдохнуть, а во время измерения не должны говорить и двигаться. Если пиктограмма (♥) , появляется часто, обратитесь к врачу. Самодиагностика и самолечение на основании результатов измерений могут быть опасными. Обязательно выполняйте указания врача.

Индикатор риска:

Оценку результатов измерений можно провести с помощью таблицы, представленной ниже.

Однако эти стандартные значения служат только общим ориентиром, так как индивидуальные значения кровяного давления у разных людей варьируются в зависимости от принадлежности к той или иной возрастной группе и т. п.

Важно регулярно консультироваться с врачом. Врач определит Ваши индивидуальные значения нормального кровяного давления, а также значения, выше которых кровяное давление следует классифицировать как опасное.

Градация на дисплее и шкала на приборе показывают, в каком диапазоне находится измеренное давление. Если значения систолического и диастолического давления находятся в разных диапазонах (например, систолическое давление — высокое в допустимых пределах, а диастолическое — нормальное), то графическое деление на приборе всегда будет отображать более высокие пределы, как в описанном примере: высокое в допустимых пределах.

Диапазон значений кровяного давления	Систолическое давление (в мм рт. ст.)	Диастолическое давление (в мм рт. ст.)	Рекомендуемые меры
Степень 3: тяжелая гипертония	≥ 180 ≥ 110		обращение к врачу
Степень 2: пограничная гипертония	160–179 100–109		обращение к врачу
Степень 1: слабая степень гипертонии	140–159 90–99		регулярное посещение врача
Высокое в допустимых пределах	130–139 85–89		регулярное посещение врача
Нормальное	120–129 80–84		Самоконтроль
Оптимальное	<120 <80		Самоконтроль

Источник: WHO, 1999 (World Health Organization)

8. Сообщения о неисправностях/Устранение неисправностей

При неисправностях на дисплее появляется сообщение Er_.

• Сообщения об ошибках появляются, если
• не удалось измерить систолическое или диастолическое давление (на дисплее появляется надпись Er 1 или Er 2);
• значения измерения систолического или диастолического давления не входят в диапазон измерения (на дисплее появляется надпись «Hi» или «Lo»);
• манжета затянута слишком слабо или слишком туго (на дисплее появляется надпись Er3 или Er4
• во время накачивания воздуха давление превысило 300 мм рт. ст. (на дисплее появляется надписьErS);
• накачивание длится более 160 с (на дисплее появляется надпись ErБ);
• произошел сбой в работе системы или прибора (на дисплее появляется надпись ErR, ЕриI Er7 ErB
• батарейки почти разряжены

В таких случаях выполните повторное измерение. Помните, что Вы не должны двигаться или говорить во время измерения. При необходимости установите батарейки заново или замените их.

Сигнал тревоги при несоблюдении технических данных — описание

Если измеренное значение артериального давления (систолического или диастолического) находится за пределами границ, указанных в разделе «Технические данные», на дисплее отобразится сигнал тревоги, имеющий вид сообщения «Н» или «Ло». В этом случае следует обратиться к врачу или проверить правильность процедуры измерения.

Граничные значения сигнала тревоги установлены на предприятии-изготовителе и не могут быть изменены или деактивированы. Согласно стандарту IEC 60601-1-8, эти значения обладают низким приоритетом.

Сигнал тревоги при несоблюдении технических данных не требует сброса и отключается самостоятельно. Отображаемый на дисплее сигнал исчезает автоматически примерно через 8 секунд.

9. Очистка и хранение прибора и манжеты

• Производите очистку прибора и манжеты с осторожностью. Используйте только слегка увлажненную салфетку.
• Не используйте чистящие средства или растворители.
• Ни в коем случае не опускайте прибор и манжету в воду, так как попадание воды приведет к повреждению прибора и манжеты.

- При хранении на приборе и манжете не должны стоять тяжелые предметы. Извлеките батарейки. Нельзя слишком сильно сгибать шланг манжеты.

1. Технические данные
   Модель № ВС 44

Метод измерения	Осциллирующий, неинвазивное измерение артериального давления запястья
Диапазон измерений	Давление в манжете 0 – 300 мм рт. ст.,для систолического 60 – 260 мм рт. ст.,для диастолического 40 –199 мм рт. ст.,Пульс 40 –180 ударов/мин.
Точность индикации	± 3 мм рт. ст. для систолического, ± 3 мм рт. ст. для диастолического,пульс ± 5 % от определяемого значения
Надежность измерений	максимально допустимое стандартное отклонение по результатам клинических испытаний:8 мм рт. ст. для систолического /8 мм рт. ст. для диастолическогодавления
Размеры Д 87,8 мм x Ш 65,8 мм x В 28,6 мм

Вес Примерно 98 г(без батареек, с манжетой)
Размер манжеты от 14,0 до 19,5 См
Доп. условия эксплуатации	от + 10 °C до + 40 °C, ≤ 90 % при относительной влажности воздуха (без образования конденсата)
Доп. условия хранения	от - 20 °C до + 55 °C, ≤ 90 % при относительной влажности воздуха, 800 –1050 гПа давления окружающей среды
Электропитание	2x1,5В — — — батарейки типа AAA
Срок службы батареек	Для ок. 180 измерений, в зависимости от высоты кровяного давления или давления накачивания
Классификация Внутренне обеспечение, продолжительное использование, аппликатор типа BF, IPX0, без AP или APG

Серийный номер находится на приборе или в отделении для батареек.

В связи с развитием продукта компания оставляет за собой право на изменение технических характеристик без предварительного уведомления.

• Данный прибор соответствует европейскому стандарту EN 60601-1-2 (Соответствие стандартам CISPR 11, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-8) и является предметом особых мер предосторожности в отношении электромагнитной совместимости. Следует учесть, что переносные и мобильные высокочастотные коммуникационные устройства могут повлиять на данный прибор.
• Прибор соответствует требованиям директивы ЕЕС 93/42/ЕС о медицинском оборудовании, закона о медицинском оборудовании, а также европейских стандартов EN 1060-1 (неинвазивные приборы для измерения артериального давления, часть 1: общие требования) и EN 1060-3 (неинвазивные приборы для измерения артериального давления, часть 3: дополнительные требования к электромеханическим системам измерения артериального давления) и IEC 80601-2-30 (медицинские электрические приборы, часть 2 – 30: особые предписания по обеспечению безопасности, включая основные особенности производительности автоматизированных неинвазивных приборов для измерения артериального давления).
• Точность данного прибора для измерения артериального давления была тщательно проверена, прибор был разработан с расчетом на длительный срок эксплуатации. При использовании прибора в медицинских учреждениях необходимо провести медицинскую

проверку с помощью соответствующих средств. Точные данные для проверки точности прибора можно запросить в сервисном центре.

11. Гарантия/сервисное обслуживание

Более подробная информация по гарантии/сервису находится в гарантийном/сервисном талоне, который входит в комплект поставки.

POLSKI

Zawartość
