Тип продукта	IP-камера видеонаблюдения
Бренд	ABUS
Модель	TVIP21560
Максимальное разрешение	1920 x 1080 пикселей (Full HD)
Ночное видение	Да, дальность до 30 метров
Угол обзора	90° (горизонтальный)
Питание	12 В постоянного тока или PoE (Power over Ethernet)
Потребляемая мощность	до 5 Вт
Размеры (Д x В x Г)	70 x 70 x 120 мм
Вес	320 г
Степень защиты	IP66 (устойчив к погодным условиям)
Подключение	Ethernet RJ45 10/100 Мбит/с
Хранение	карта microSD до 128 ГБ
Основные функции	Обнаружение движения, уведомления по электронной почте, ночное видение, прямая трансляция
Уход и очистка	Протирайте объектив мягкой сухой тканью. Избегайте абразивных средств.
Безопасность	Шифрование SSL/TLS, аутентификация по паролю
Запчасти и ремонтопригодность	Заменяемый внешний блок питания, стандартный кабель Ethernet
Общая информация	Использование внутри и снаружи помещений, рабочая температура: от -20 °C до 50 °C

Часто задаваемые вопросы - TVIP21560 ABUS

Как сбросить камеру ABUS TVIP21560?

Чтобы сбросить камеру, нажмите и удерживайте кнопку Reset на задней панели в течение 10 секунд, пока не начнут мигать светодиоды. Заводские настройки будут восстановлены.

Как установить камеру в первый раз?

Подключите камеру через Ethernet и питание. Используйте программное обеспечение ABUS IP Camera Installer или мобильное приложение для обнаружения камеры и настройки Wi-Fi при необходимости. Следуйте инструкциям на экране.

Ночное видение не работает, что делать?

Проверьте, не заблокированы ли инфракрасные светодиоды, и включена ли опция Ночной режим в настройках. Убедитесь, что камера не находится в принудительном дневном режиме.

Можно ли использовать камеру без подписки?

Да, камера работает локально без подписки. Вы можете получить доступ к потоку через программное обеспечение или приложение. Хранение на SD-карте бесплатно.

Как получить удаленный доступ к камере?

Для удаленного доступа включите облачный сервис ABUS или настройте перенаправление портов на вашем маршрутизаторе. Используйте приложение ABUS для входа через учетную запись.

Обнаружение движения отправляет слишком много уведомлений, как уменьшить их количество?

В настройках обнаружения движения отрегулируйте чувствительность и нарисуйте области маскирования, чтобы игнорировать нерелевантные зоны. Вы также можете задать интервал между оповещениями.

Какова максимальная длина кабеля Ethernet?

Максимальная длина стандартного кабеля Ethernet составляет 100 метров. Для большей длины используйте повторитель или PoE-коммутатор.

Как обновить прошивку?

Загрузите последнюю прошивку с сайта ABUS. Войдите в веб-интерфейс камеры, перейдите в Настройки > Обслуживание и импортируйте файл. Не отключайте питание во время обновления.

Камера не видит SD-карту, что делать?

Убедитесь, что карта отформатирована в FAT32, и вставьте ее до щелчка. В интерфейсе отформатируйте карту через Настройки > Хранилище. Некоторые карты большой емкости могут потребовать предварительного форматирования.

Как очистить объектив камеры?

Используйте сухую мягкую микрофибровую ткань. При необходимости слегка смочите дистиллированной водой. Избегайте химических чистящих средств, которые могут повредить покрытие объектива.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TVIP21560 ABUS

Инструкция по эксплуатации

Важные указания и часто задаваемые вопросы по этому и другим изделиям вы найдете в Интернете на странице

www.abus.com

Введение

Уважаемый клиент,

Благодарим вас за приобретение данного изделия.

Данное изделие соответствует требованиям действующих директив ЕС. Декларация о соответствии доступна по адресу:

Чтобы сохранить устройство в данном состоянии и обеспечить его безопасную эксплуатацию, вы как пользователь обязаны соблюдать данную инструкцию!

Перед вводом изделия в эксплуатацию ознакомьтесь с полной инструкцией и обратите внимание на указания по эксплуатации и технике безопасности!

Все названия фирм и продуктов являются торговыми марками соответствующих владельцев. Все права защищены.

Если у вас возникли вопросы, обратитесь к вашему специалисту по монтажу или дилеру по продажам.

Сохранение данных осуществляется согласно национальным директивам по защите данных.

Предупреждение в соответствии с § 201 Уголовного кодекса Германии:

Неуполномоченные лица, записывающие конфиденциальную информацию на какой-либо носитель, использующие подобную запись или предоставляющие ее третьему лицу, подлежат наказанию в виде лишения свободы или штрафа!

Наказанию также подлежат не имеющие соответствующих полномочий лица, которые с помощью того или иного устройства подслушивают не предназначенную для них информацию и публикуют дословное или примерное содержание записанной или подслушанной информации.

Исключение ответственности

Данная инструкция по эксплуатации была составлена самым тщательным образом. В том случае, если вы все же заметите упущения или неточности, сообщите нам о них в письменной форме по адресу, указанному выше.

Компания ABUS Security-Center GmbH не несет ответственности за технические и типографские ошибки и оставляет за собой право в любой момент времени вносить изменения в изделие и инструкции по эксплуатации без предварительного уведомления.

Компания ABUS Security-Center GmbH не несет ответственности за прямой и косвенный ущерб, возникший в связи с оснащением, качеством работы и применением данного изделия. Компания не предоставляет какой-либо гарантии на содержание данного документа.

Пояснения к символам

	Заключенный в треугольник символ молнии используется в том случае, если существует непосредственная угроза для здоровья, например вследствие поражения электрическим током.
	Заключенный в треугольник восклицательный знак указывает на важные и необходимые для соблюдения предписания данной инструкции.
	Данный символ используется там, где даются особые рекомендации и указания по эксплуатации.

Важные указания по технике безопасности

	Гарантия не распространяется на случаи ущерба, вызванного несоблюдением данной инструкции по эксплуатации. Мы не несем ответственности за косвенный ущерб!
	Мы не несем ответственности в случае материального ущерба и вреда здоровью, причиненного в результате применения изделия не по назначению или при несоблюдении указаний по технике безопасности. В этих случаях все гарантийные требования теряют силу!

Уважаемые клиенты, данные указания по технике безопасности и предупреждения об опасности предназначены не только для защиты вашего здоровья, но и защиты устройства. Внимательно ознакомьтесь со следующими пунктами:

• Внутри изделия нет деталей, требующих технического обслуживания. Кроме того, в случае разборки изделия удостоверение о допуске к эксплуатации (СЕ) и гарантия теряют свою силу.
• Падение даже с небольшой высоты может привести к повреждению изделия.
• Устанавливайте изделие так, чтобы прямые солнечные лучи не могли попасть на датчик изображения. Соблюдайте указания по монтажу в соответствующей главе данной инструкции по эксплуатации.
• Устройство предназначено для использования внутри помещений.

Во время эксплуатации избегайте следующих неблагоприятных условий окружающей среды:

• Сырость или чрезмерная влажность воздуха
• Экстремально низкие и высокие температуры
• Прямое солнечное излучение
• Пыль или воспламеняющиеся газы, пары или растворители
• Сильные вибрации
  • Сильные магнитные поля, например, вблизи машин или громкоговорителей.
• Запрещается устанавливать камеру на неустойчивых участках.

Общие указания по технике безопасности:

• Не оставляйте упаковочный материал без внимания! Пластиковые пакеты и пленка, части упаковки из пенопласта и т. д. могут стать опасной игрушкой для детей.
• Из соображений безопасности камеру видеонаблюдения нельзя давать детям, так как она содержит мелкие детали, которые дети могут проглотить.
• Не вставляйте мелкие предметы внутрь устройства через отверстия.
• Используйте исключительно дополнительное оборудование и комплектующие, указанные производителем. Не подключайте к устройству несовместимые изделия.
• Соблюдайте указания по технике безопасности и инструкции по эксплуатации остальных подключенных устройств.
• Перед применением проверьте устройство на повреждения. В случае их обнаружения не используйте устройство!
• Соблюдайте пределы рабочего напряжения, указанные в технических данных. Высокое напряжение может привести к повреждению устройства и представляет угрозу для вашей безопасности (удар электрическим током).

Указания по технике безопасности

1. Электропитание: сетевой блок питания 100–240 В перем., 50/60 Гц / 5 В пост. тока, 1 А (входит в объем поставки) Используйте для данного устройства только тот источник электропитания, напряжение которого соответствует указанному на заводской табличке. Если вы не знаете точных характеристик сети электропитания, обратитесь в организацию энергоснабжения. Перед проведением работ по техническому обслуживанию или установке отсоедините устройство от электросети.

2. Перегрузка

Старайтесь не допускать перегрузки штепсельных розеток, удлинительных кабелей и адаптеров, так как это может привести к пожару или удару током.

3. Очистка

Производите очистку устройства только влажной салфеткой, без применения чистящих средств.

При этом необходимо отключить устройство от сети.

Предупреждения

Перед первым вводом в эксплуатацию необходимо принять во внимание все указания по технике безопасности и эксплуатации!

1. Соблюдайте следующие указания во избежание повреждений сетевого кабеля и штепселя:

2. Не изменяйте конструкцию сетевого кабеля и штепселя и не производите с ними каких-либо манипуляций.

3. Не сгибайте и не перекручиваете сетевой кабель.
4. При отключении устройства от сети следует браться за штекер, а не за провод сетевого кабеля.

5. Во избежание оплавления пластиковой оболочки кабеля следите за тем, чтобы кабель находился как можно дальше от нагревательных приборов.

6. Следуйте данным указаниям. Их несоблюдение может привести к поражению электрическим током:

7. Запрещается открывать корпус или сетевой блок питания.

8. Запрещается помещать металлические и огнеопасные объекты внутрь устройства.

9. Во избежание повреждений вследствие перенапряжения (например, при грозе) используйте электрический предохранитель.

10. Немедленно отключите неисправные устройства от сети электропитания и свяжитесь с вашим дилером.

При установке в имеющейся системе видеонаблюдения убедитесь в том, что все устройства отключены от сети высокого напряжения и цепи низкого напряжения.

В случае сомнений не производите монтаж, установку и прокладку кабеля самостоятельно, а предоставьте это специалистам. Ненадлежащее и неквалифицированное выполнение работ по электромонтажу и установке приборов в домашних условиях представляет опасность не только для вас, но и для других лиц. Соединяйте кабелем установленные устройства так, чтобы сеть высокого напряжения и цепь низкого напряжения были проложены отдельно друг от друга, не пересекались и не могли пересечься в случае неисправности.

Распаковка

Во время распаковки обращайтесь с устройством с особой осторожностью.

При повреждении оригинальной упаковки необходимо вначале проверить устройство. В случае выявления повреждений устройства отправить его вместе с упаковкой обратно и сообщить об этом в службу поставки.

Содержание

1. Использование по назначению .... 425
2. Комплект поставки 425
3. Свойства и функции .... 426
4. Описание камеры 427
5. Описание разъемов.... 427
6. Монтаж / установка 428

6.1. Монтаж камеры 428
6.2. Ориентация камеры.... 428

1. Первый ввод в эксплуатацию 429
2. Первое подключение к сетевой камере.... 430

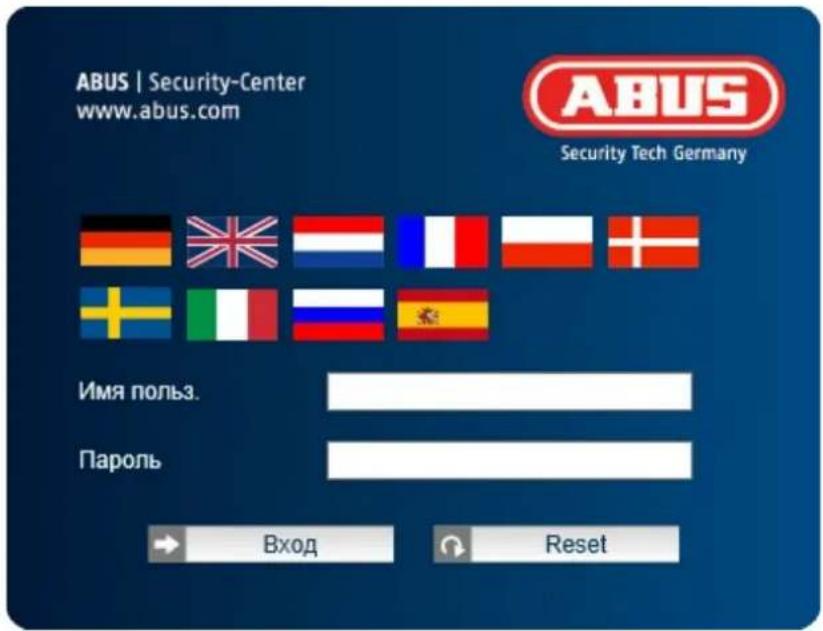

3. Запрос пароля 431
4. Пользовательские функции 432

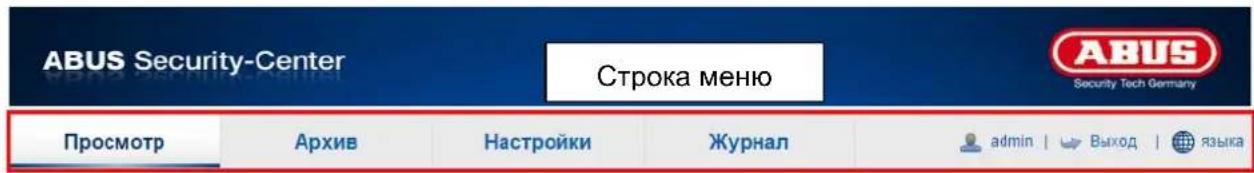

10.1. Строка меню....432

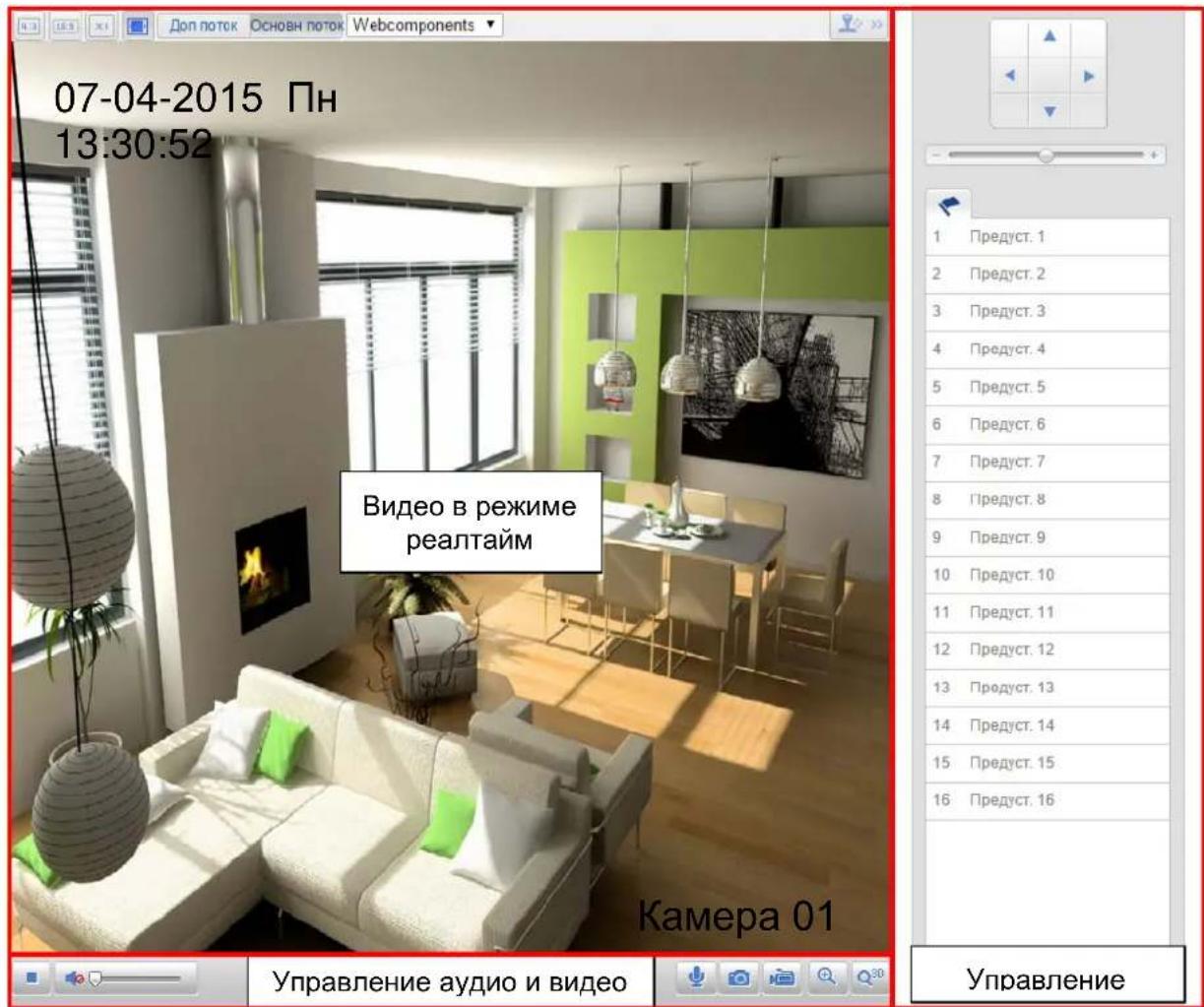

10.2. Видео в режиме реалтайм 433
10.3. Управление видео и аудио 433
10.4. Управление камерой 434

10.4.1. Управление PTZ 434
10.4.2. Настройки предустановки 434

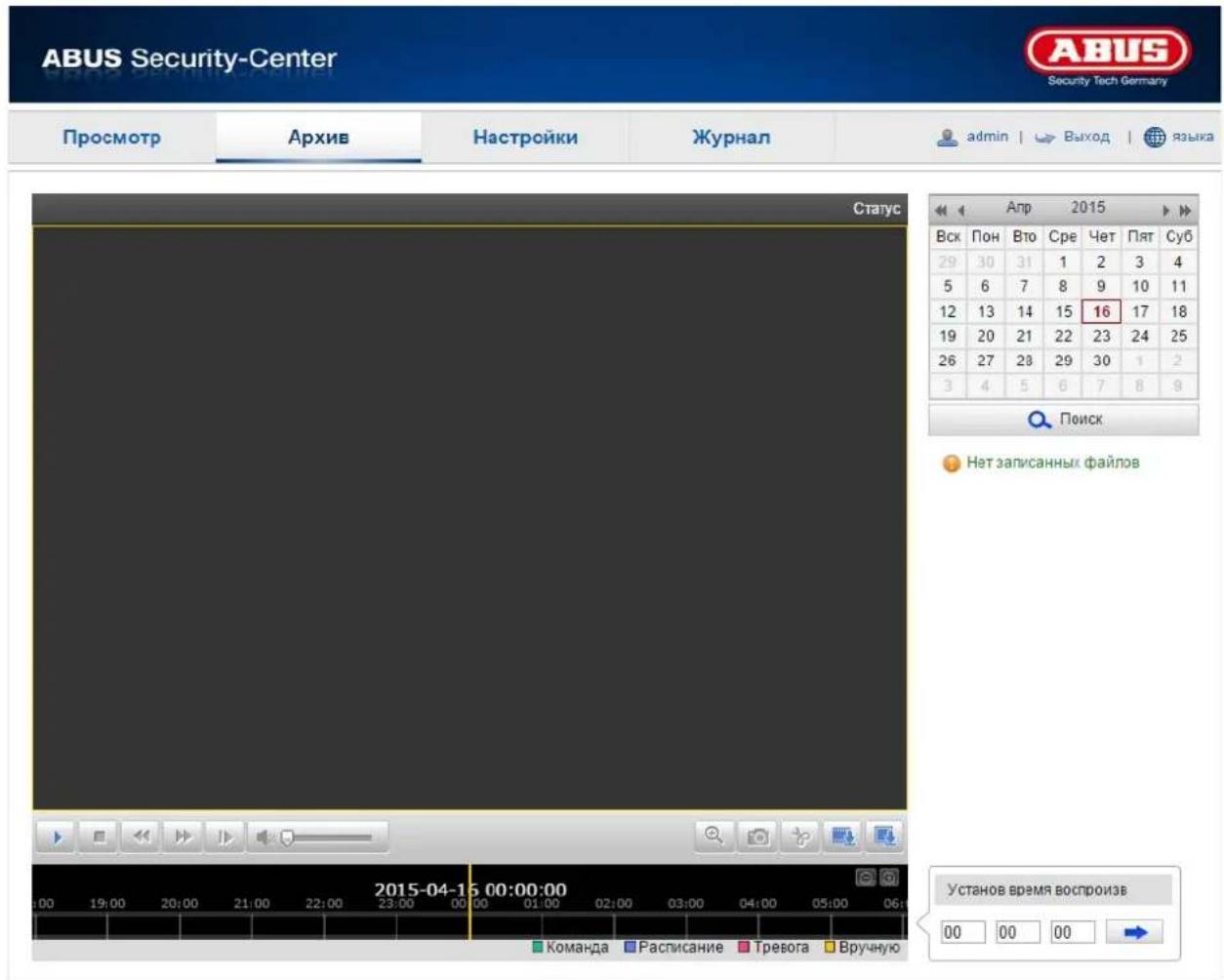

1. Архив....435
2. Конфигурация 436

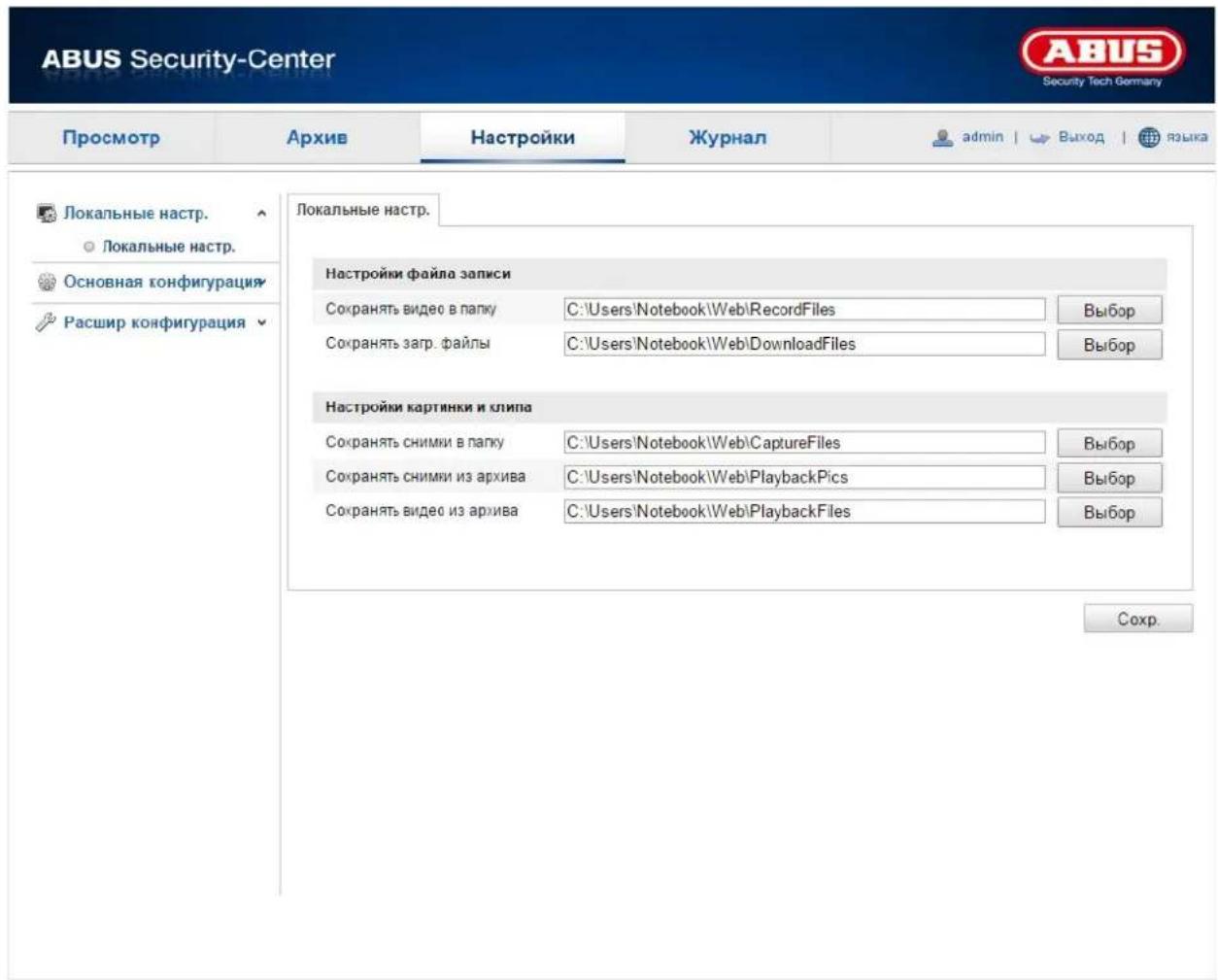

12.1. Локальные настр.... 436
12.2. Основная конфигурация.... 438

12.3. Дальнейшая конфигурация.... 439

12.3.1. Сис. 439

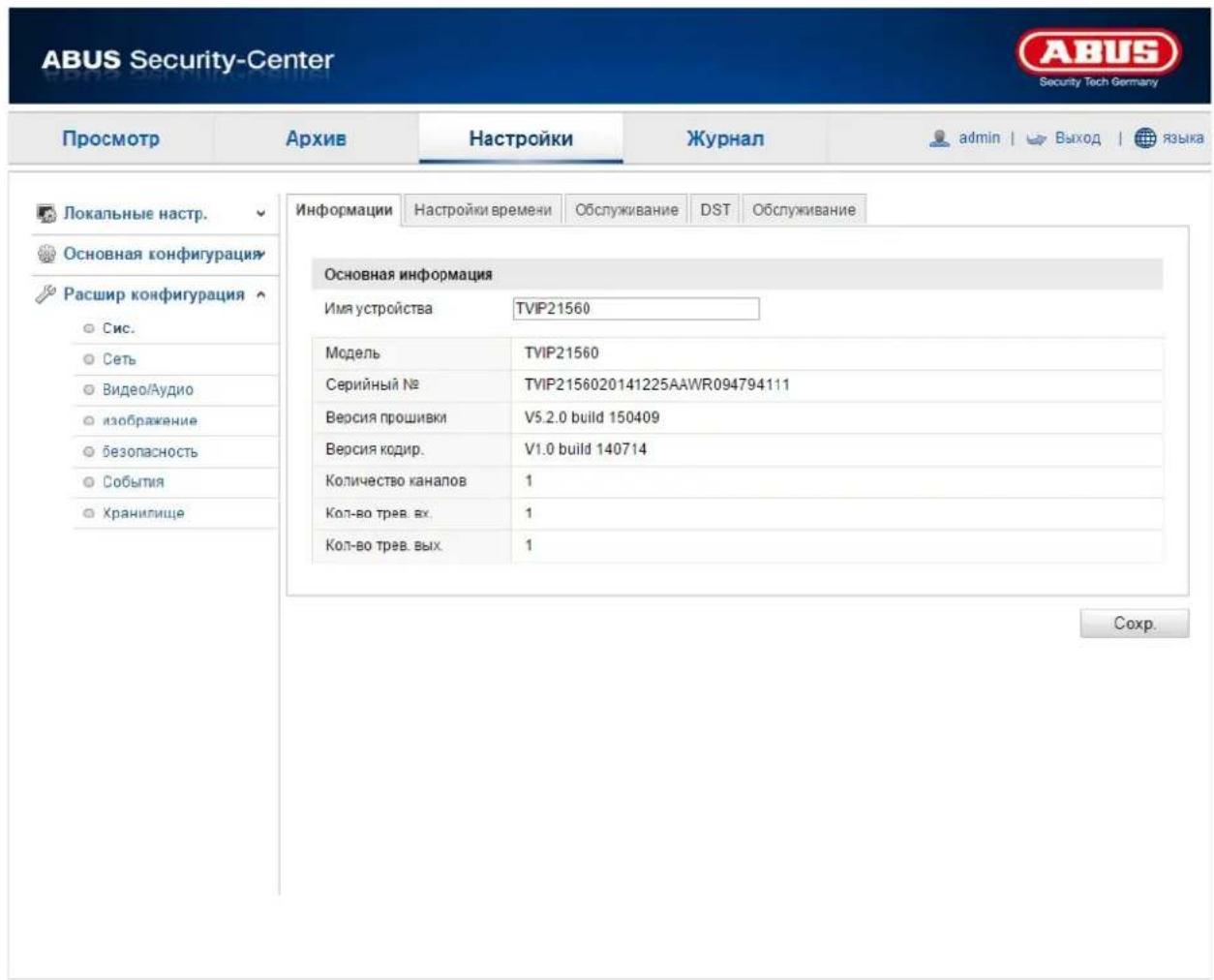

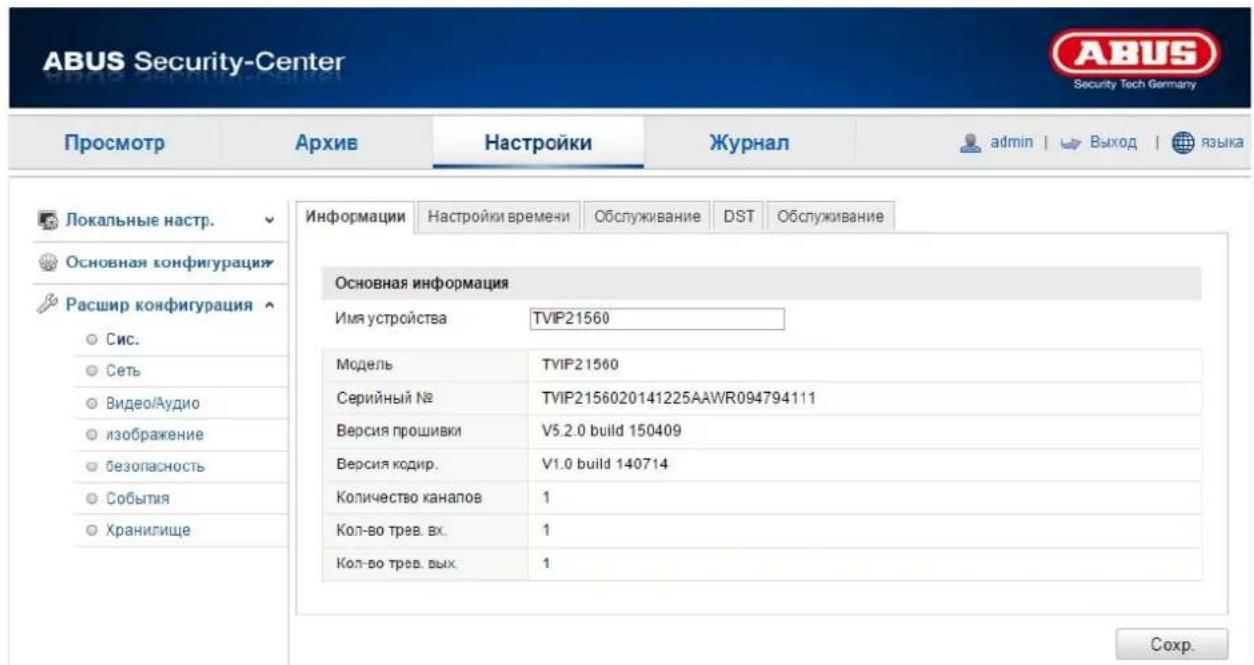

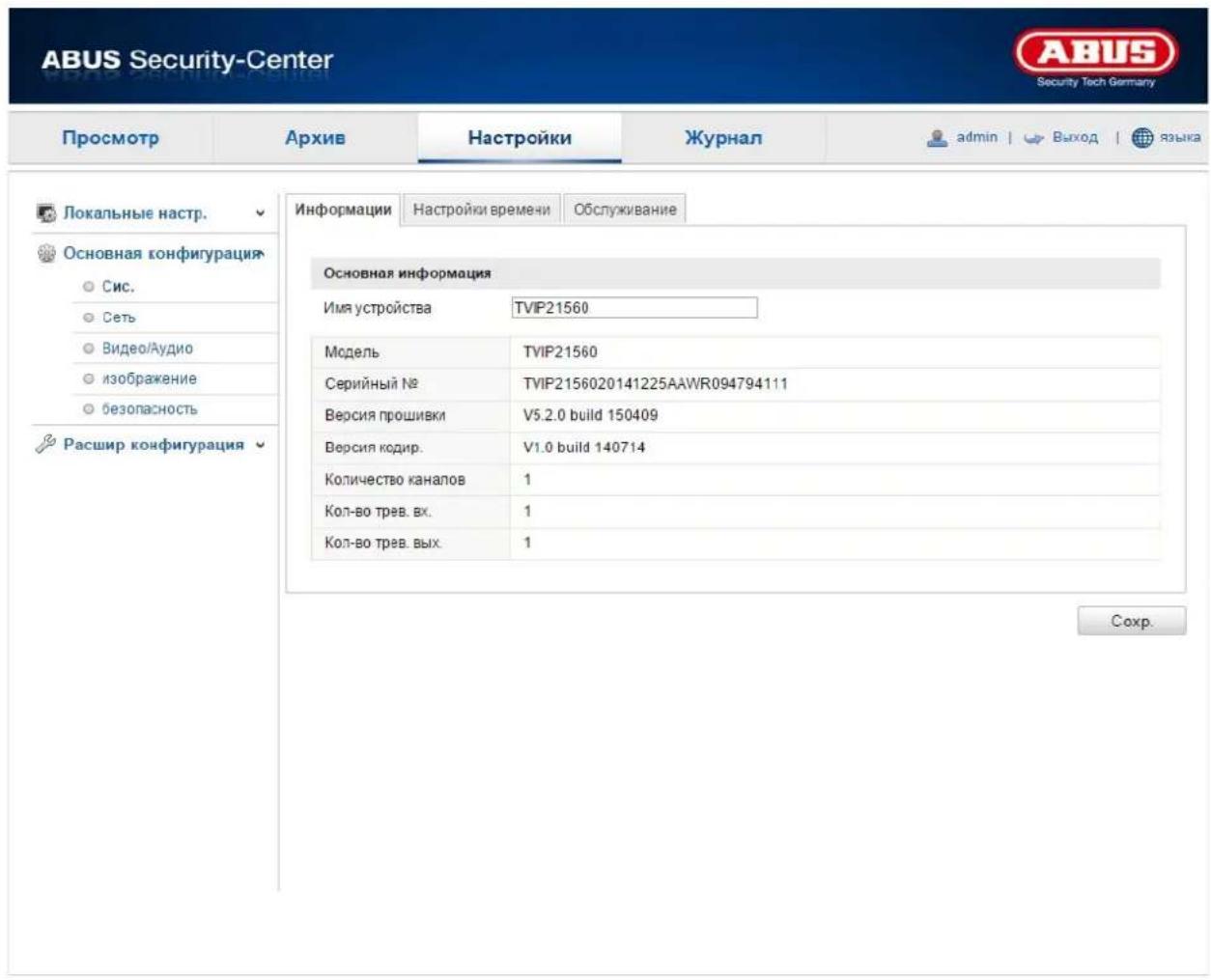

12.3.1.1. Информация об устройстве 440

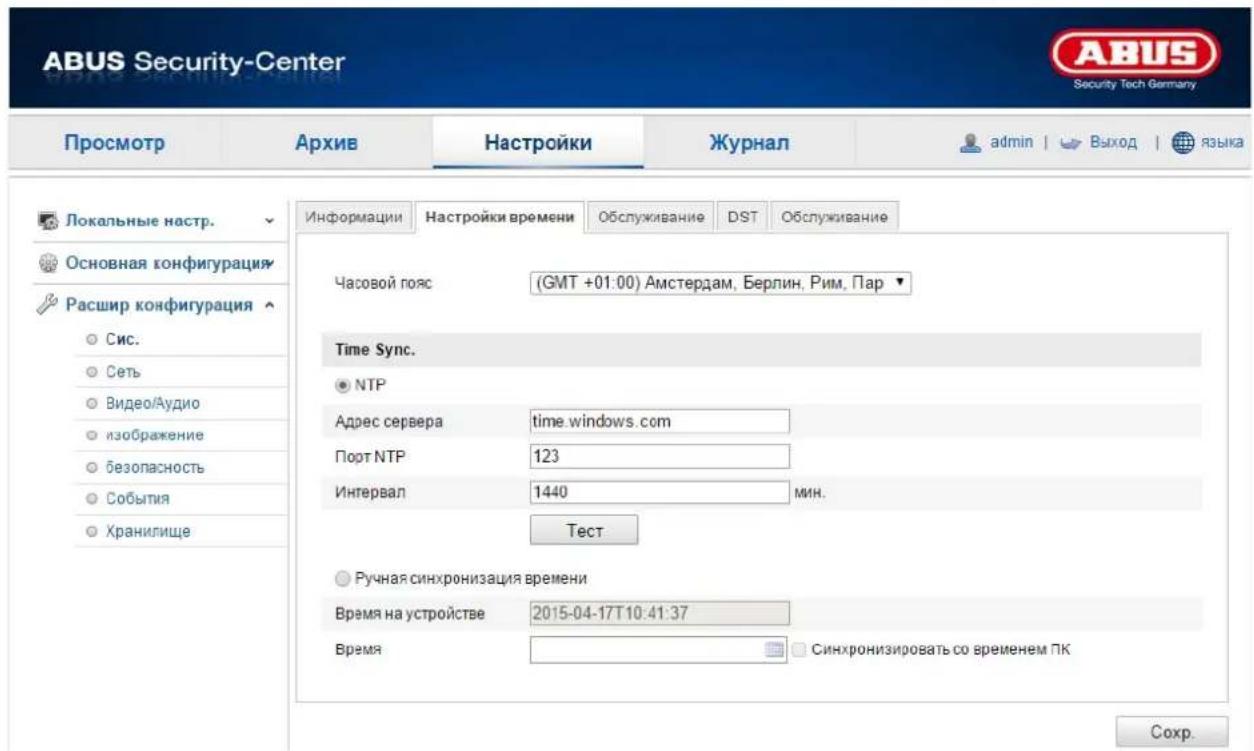

12.3.1.2. Параметры времени.... 441

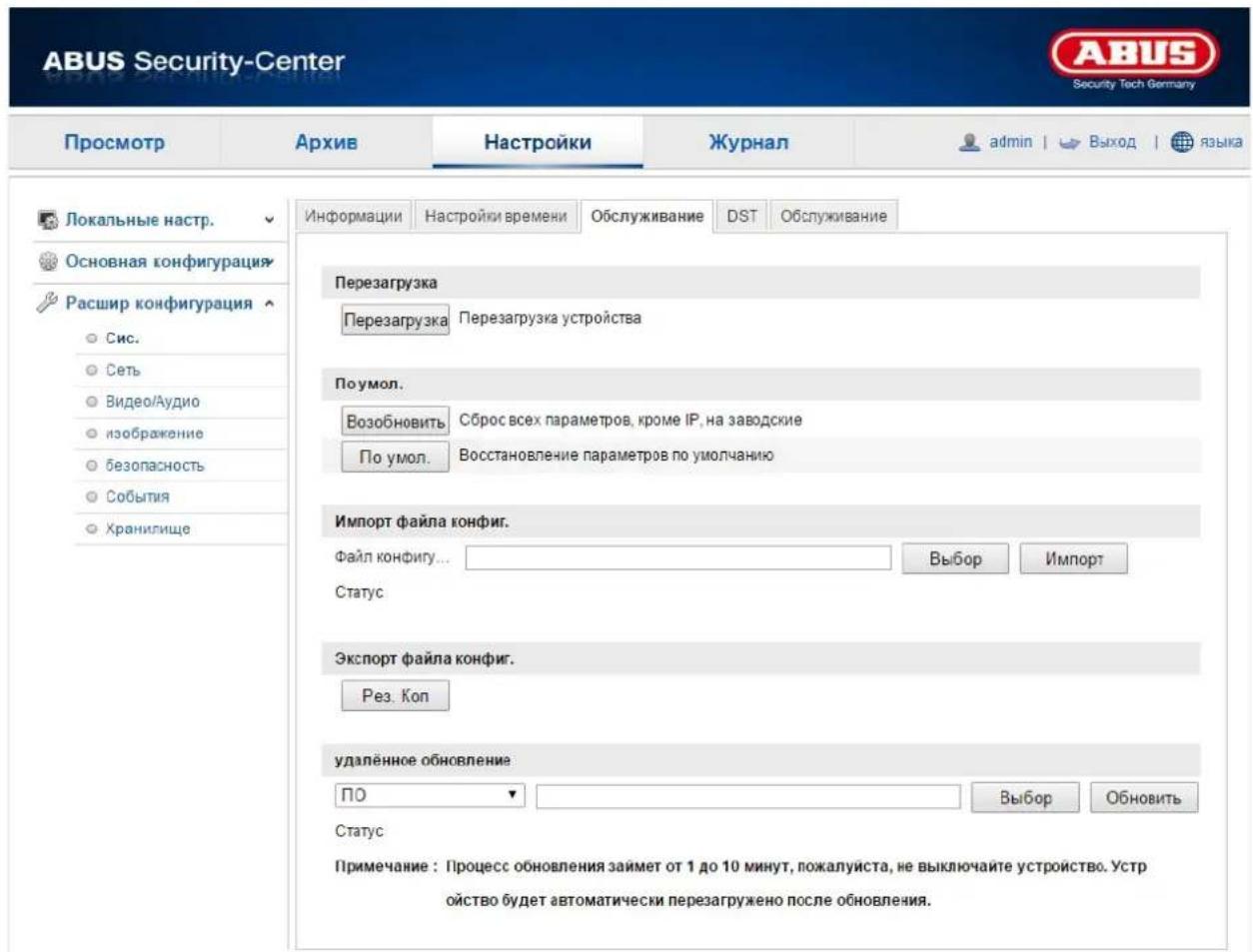

12.3.1.3. Обслуживание....442

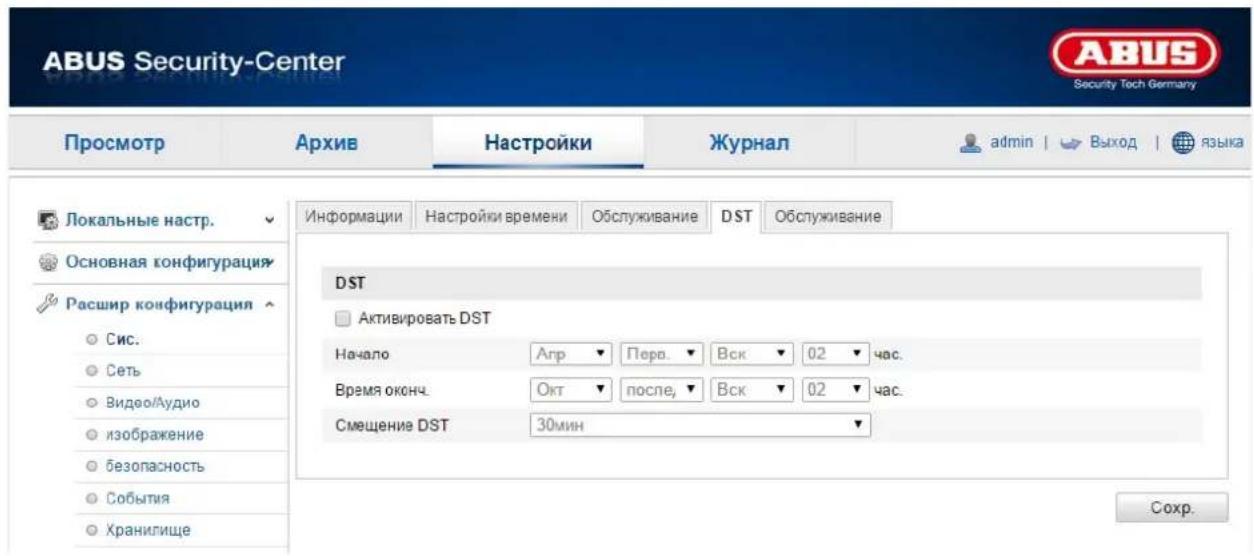

12.3.1.4.DST 443

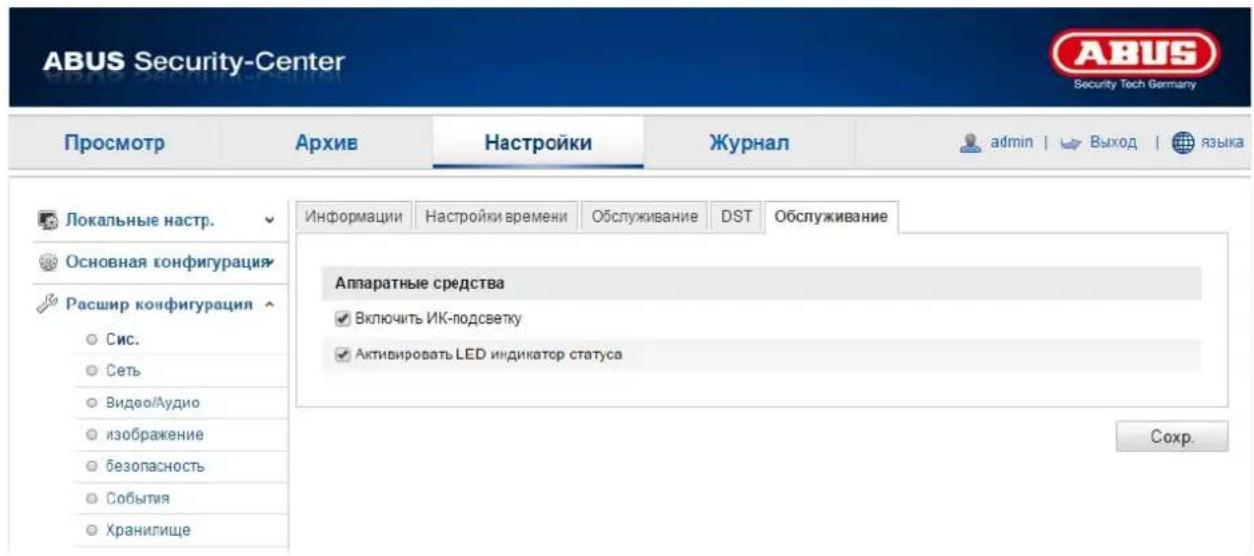

12.3.1.5. Обслуживание 444

12.3.2. Сеть 445

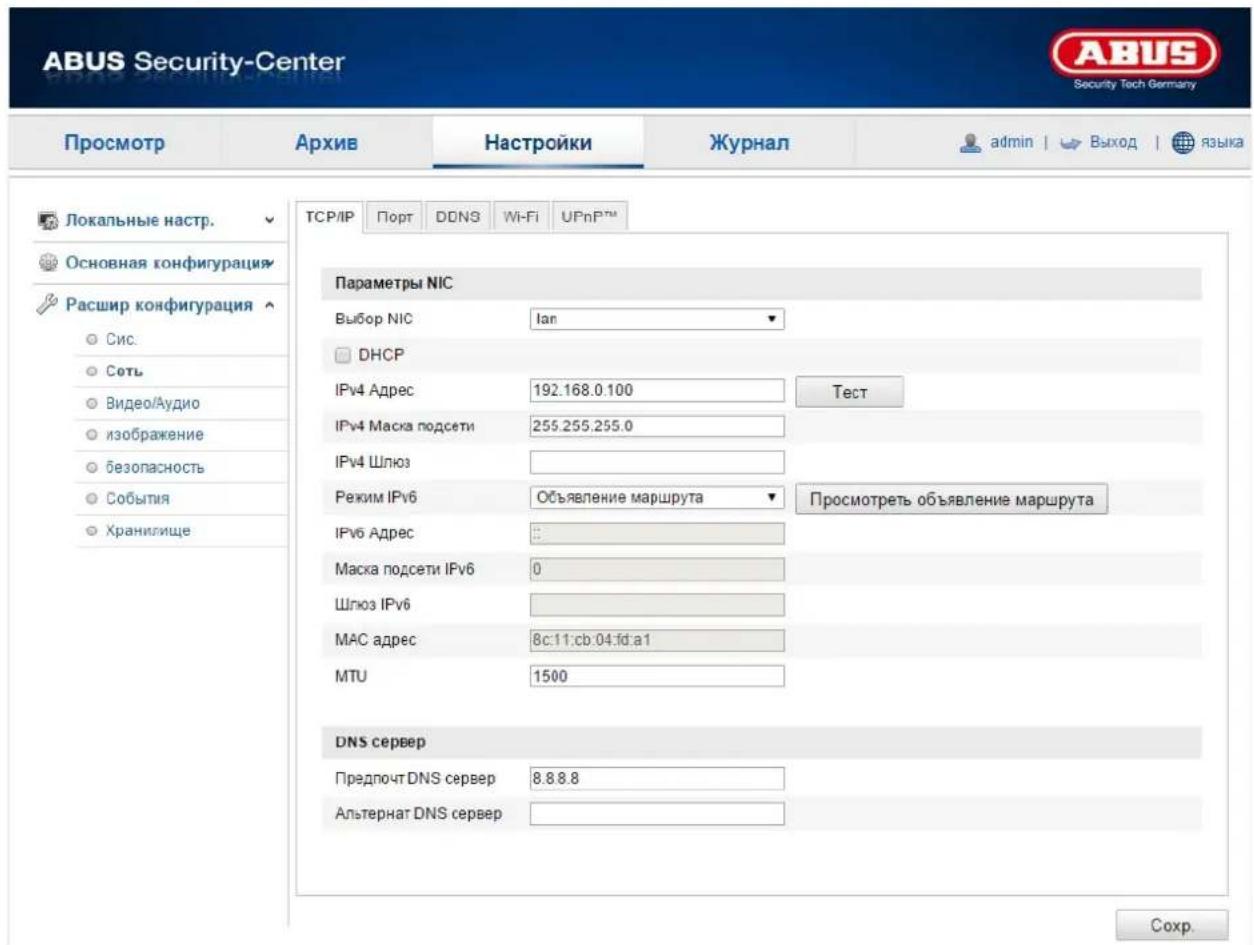

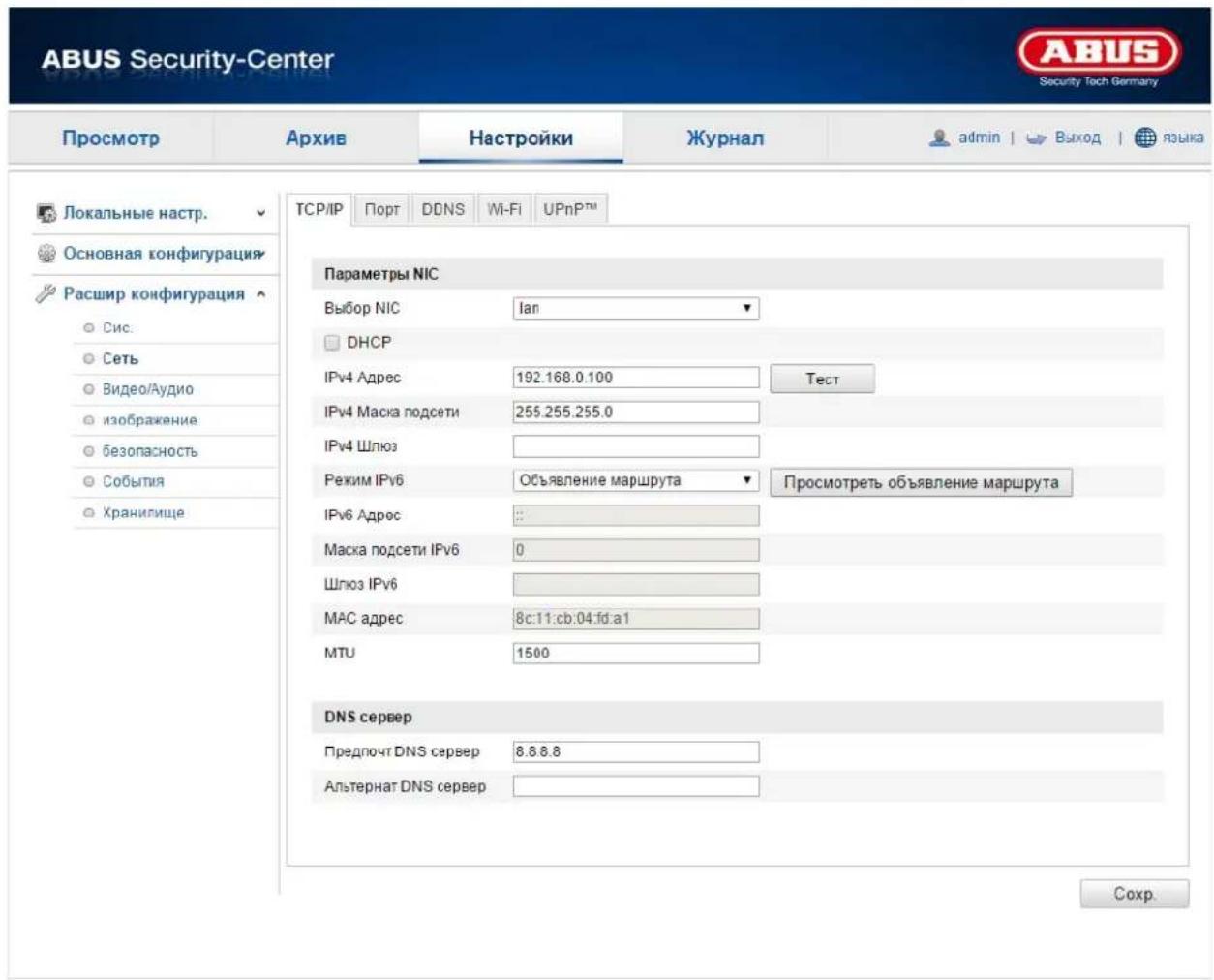

12.3.2.1. TCP/IP 446

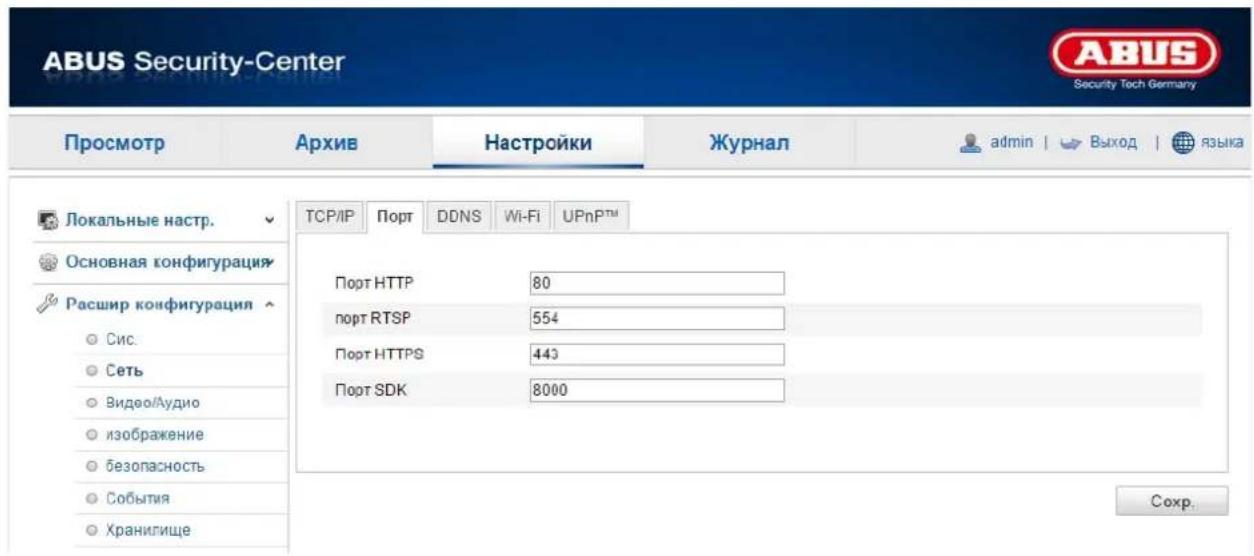

12.3.2.2. Порт.... 448

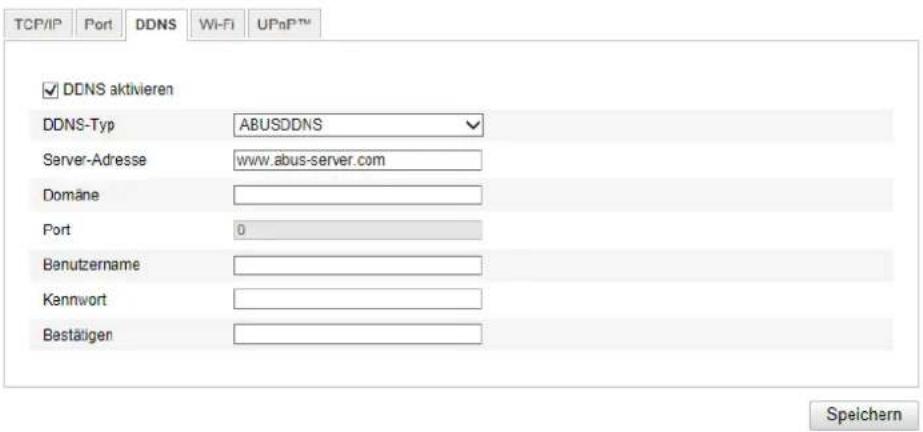

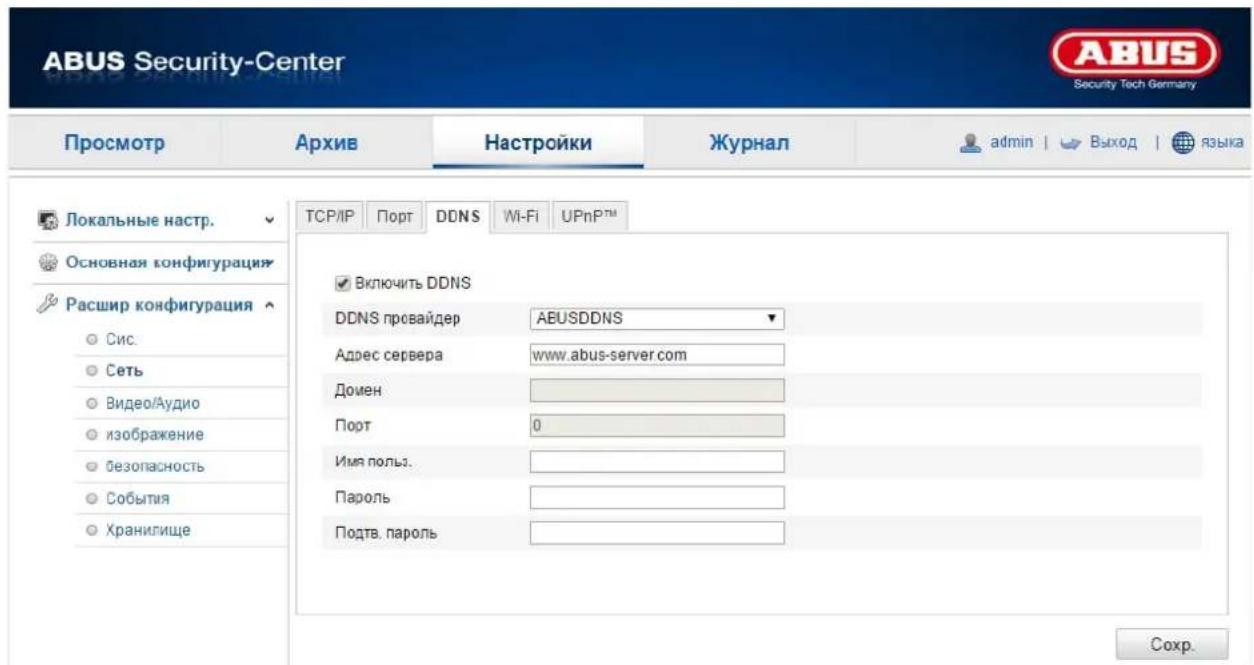

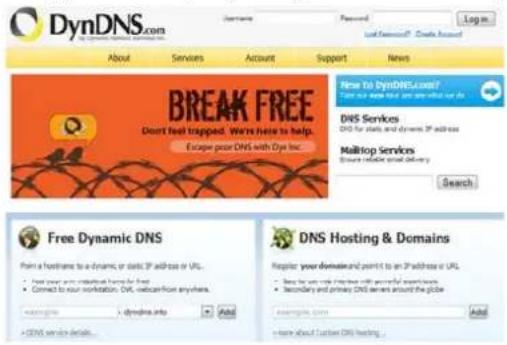

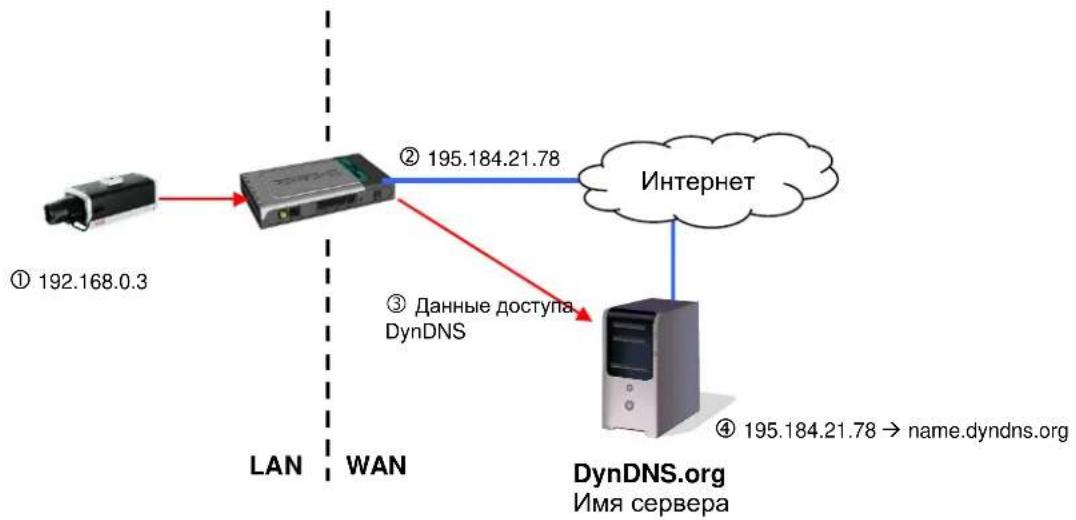

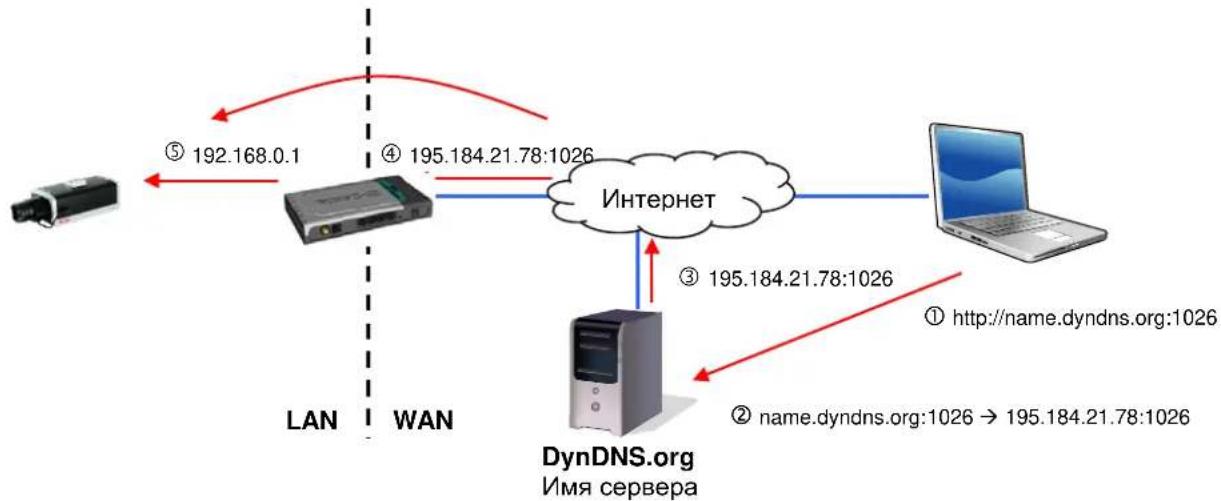

12.3.2.3. DDNS....449

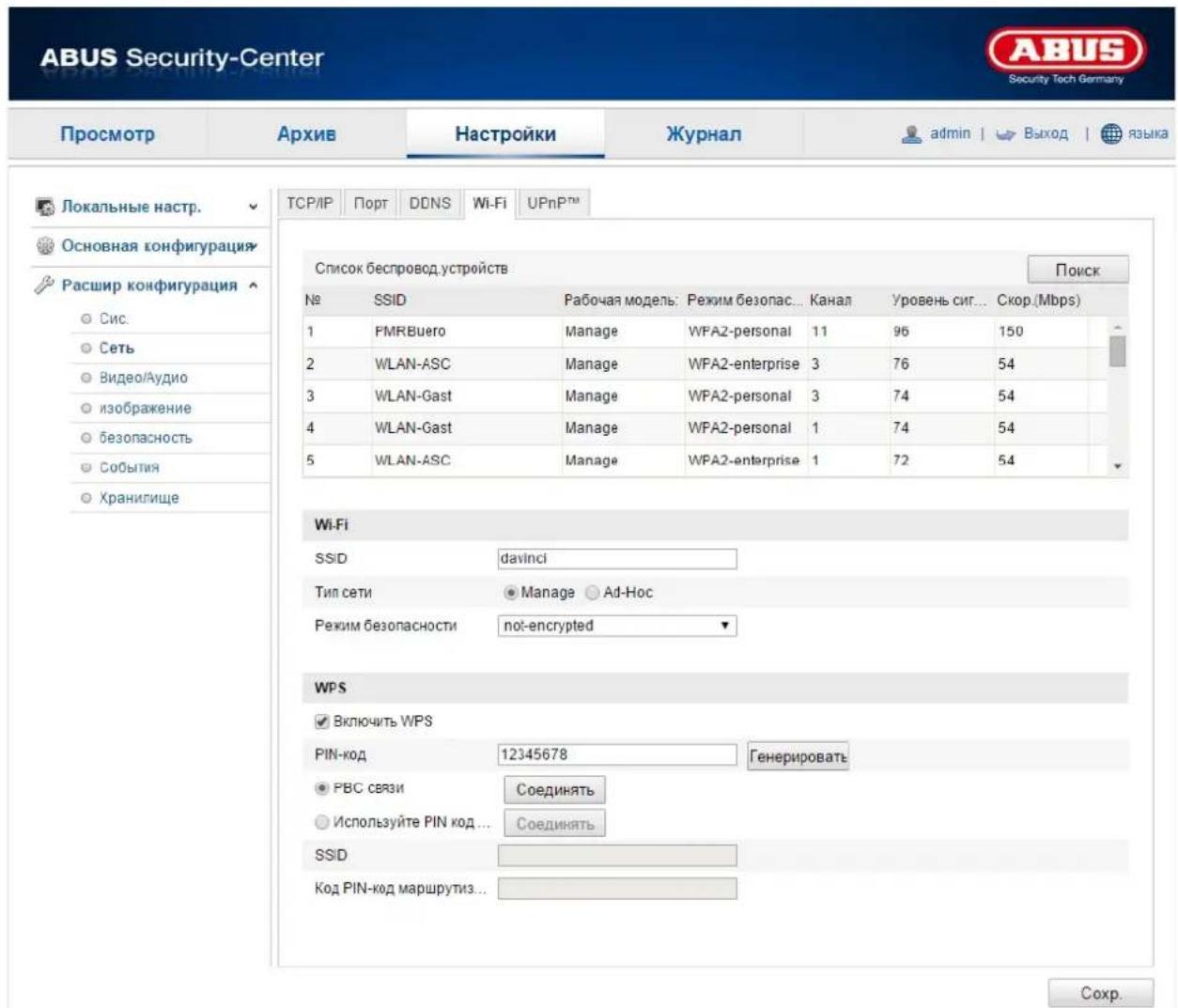

12.3.2.5.Wi-Fi 452

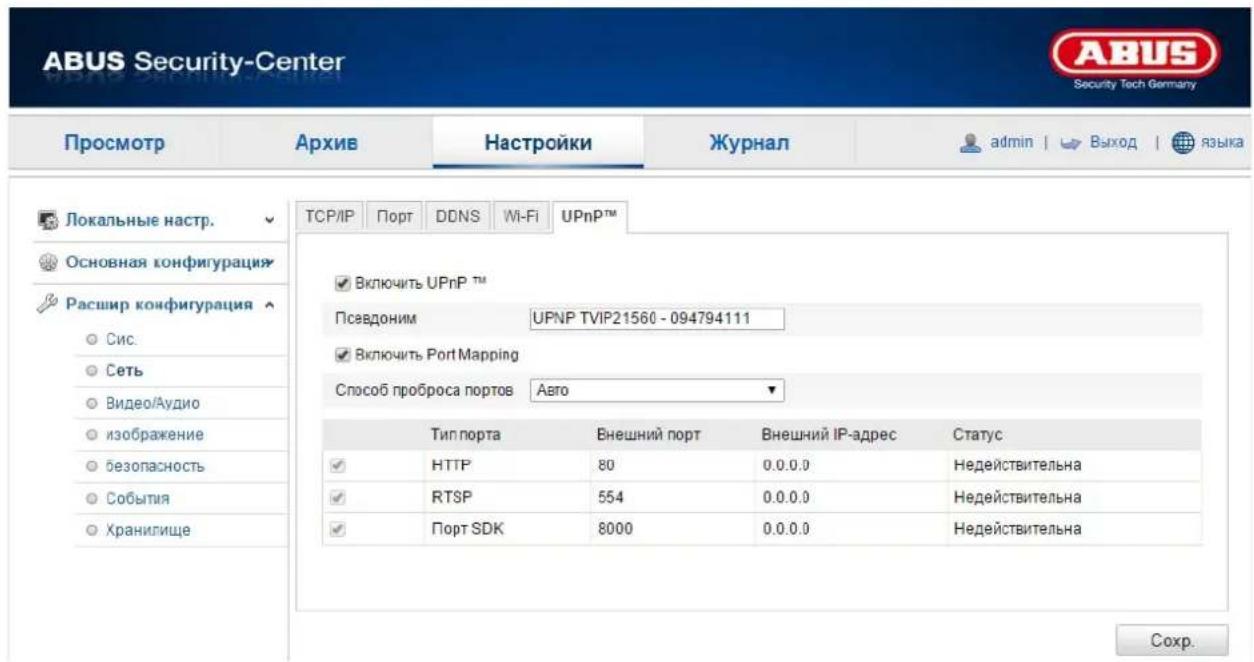

12.3.2.6. UPnP ^TM 454

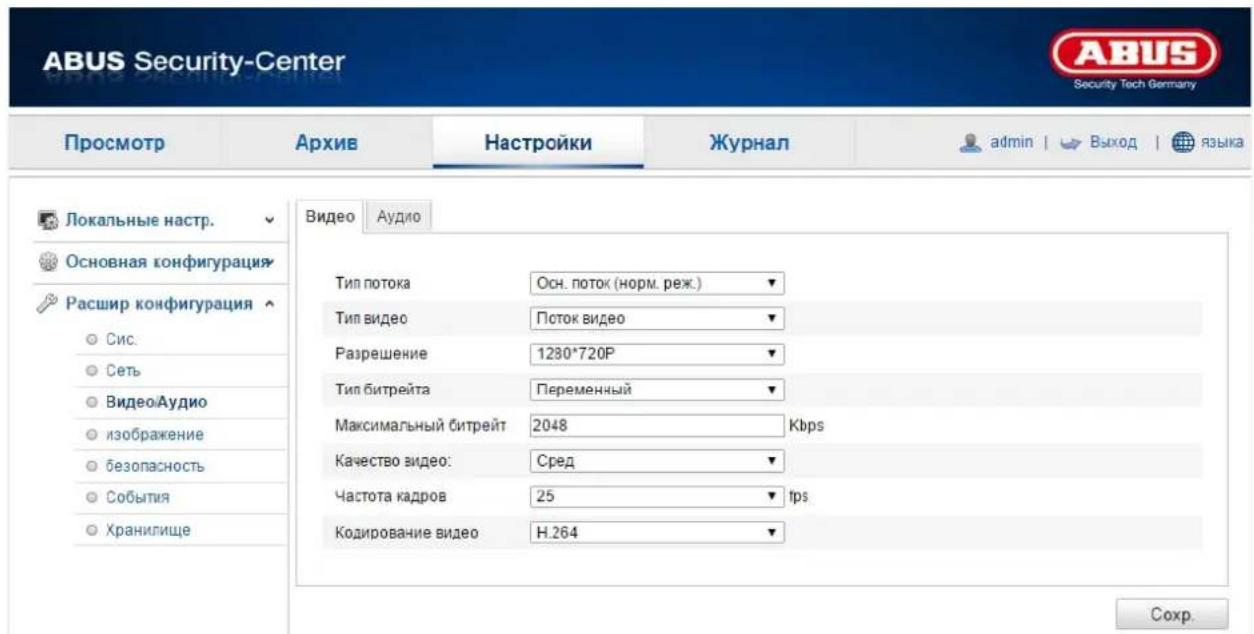

12.3.3. Видео / Аудио 456

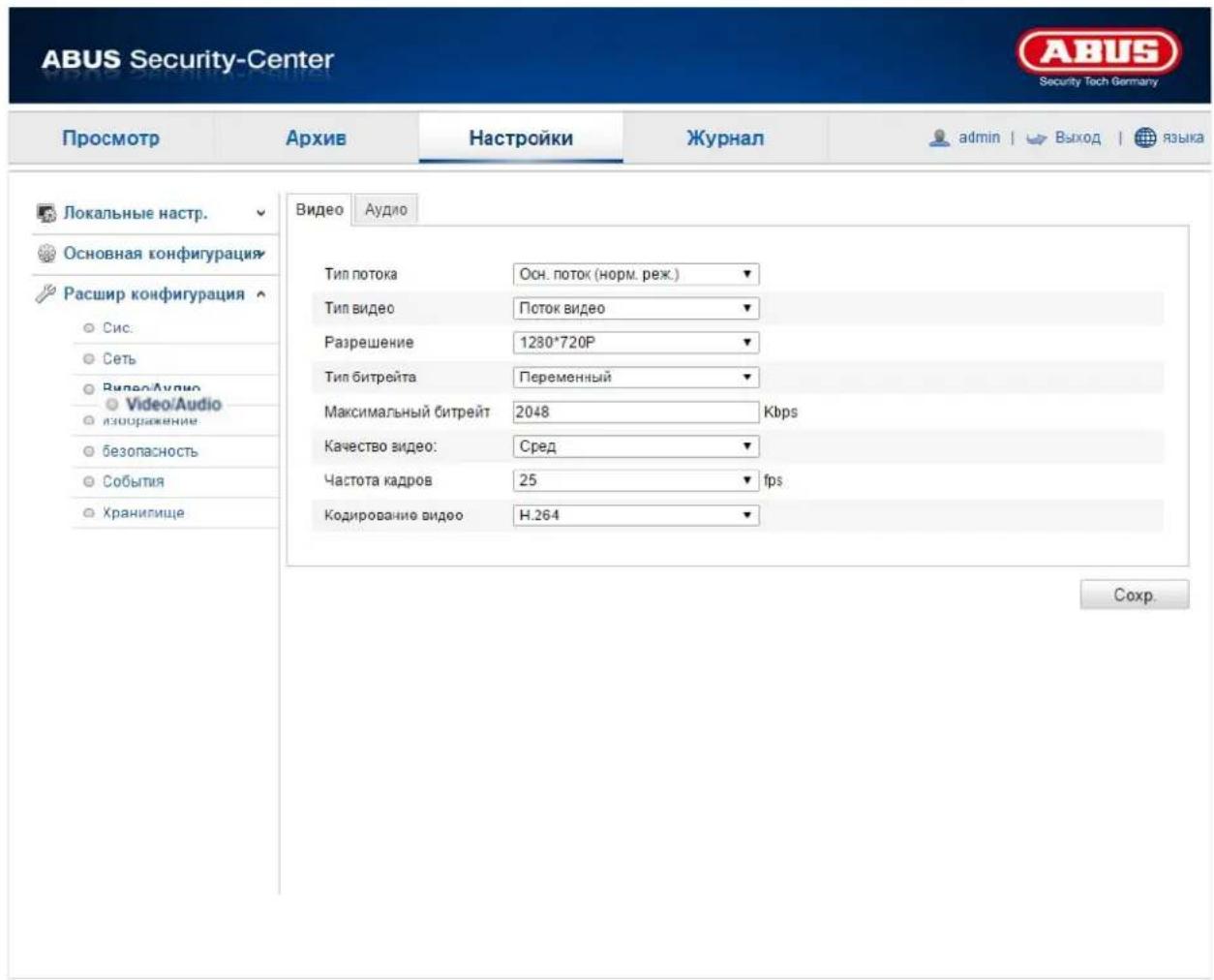

12.3.3.1. Видео 457

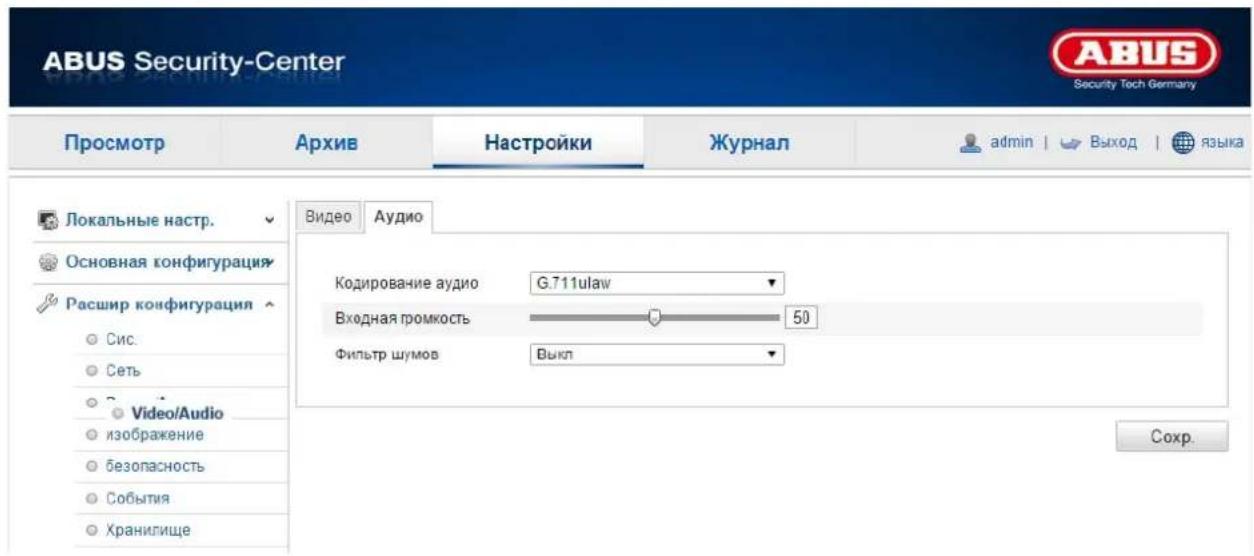

12.3.3.2. Аудио.... 458

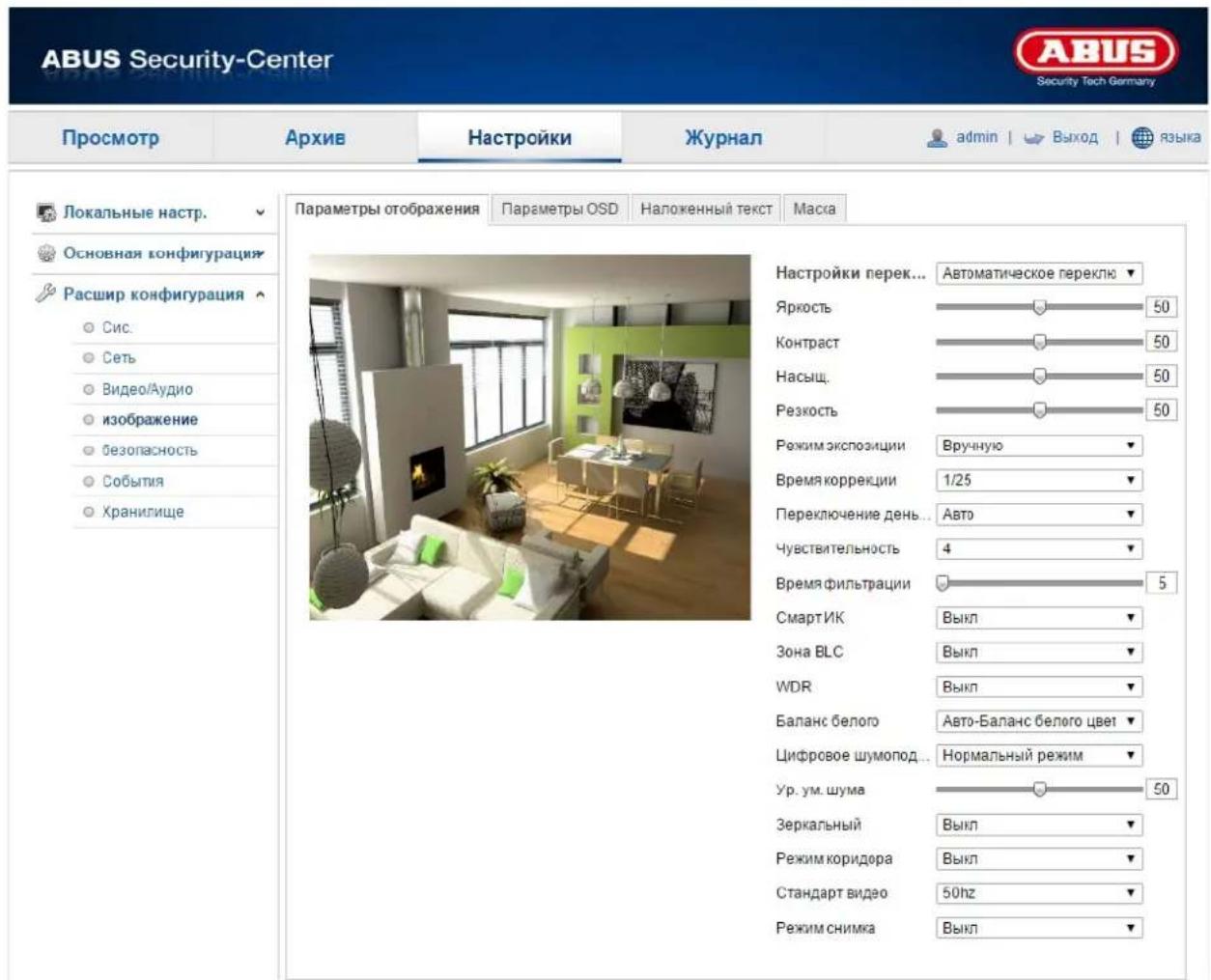

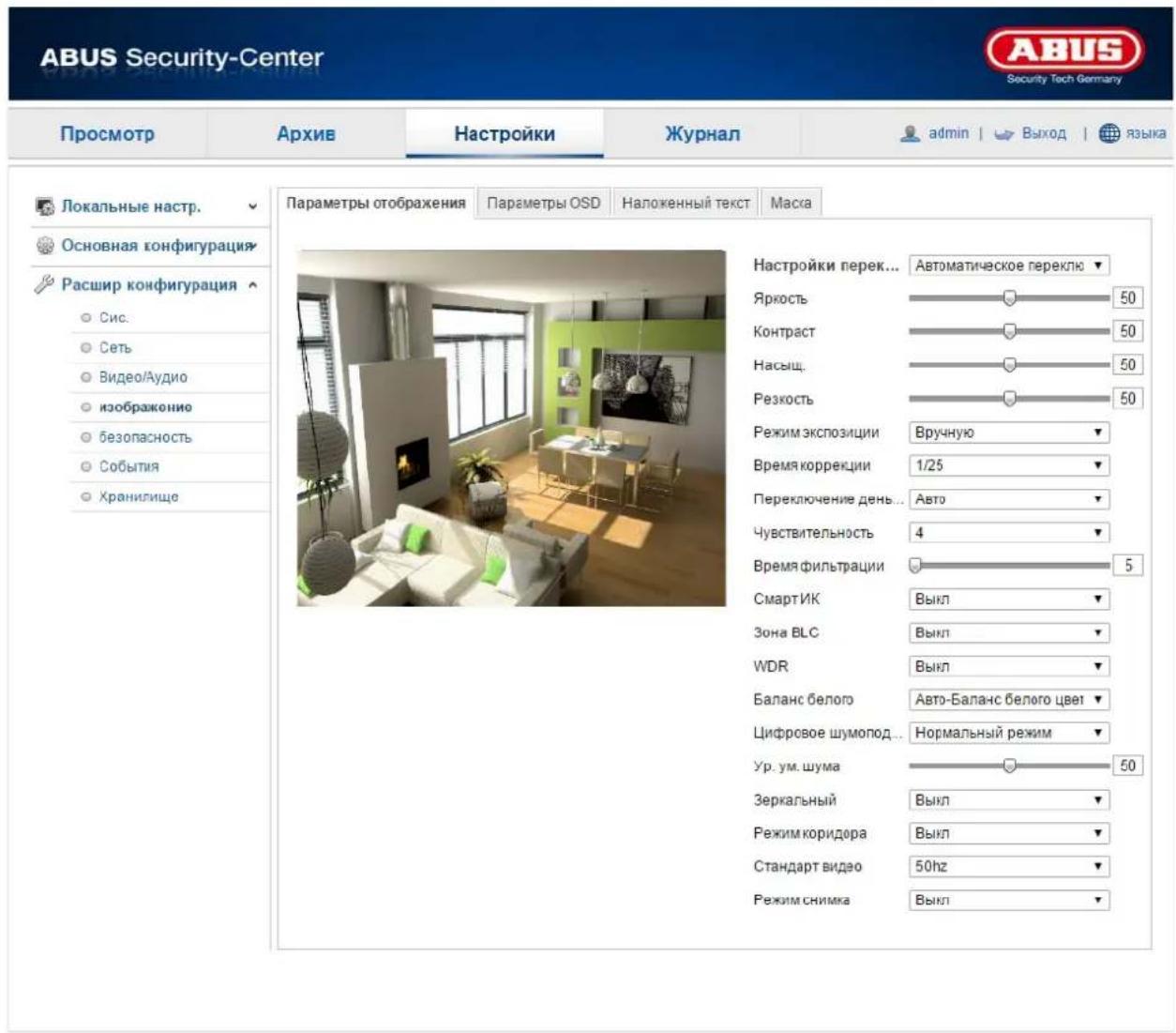

12.3.4. Изображение 459

12.3.4.1. Параметры экрана 460

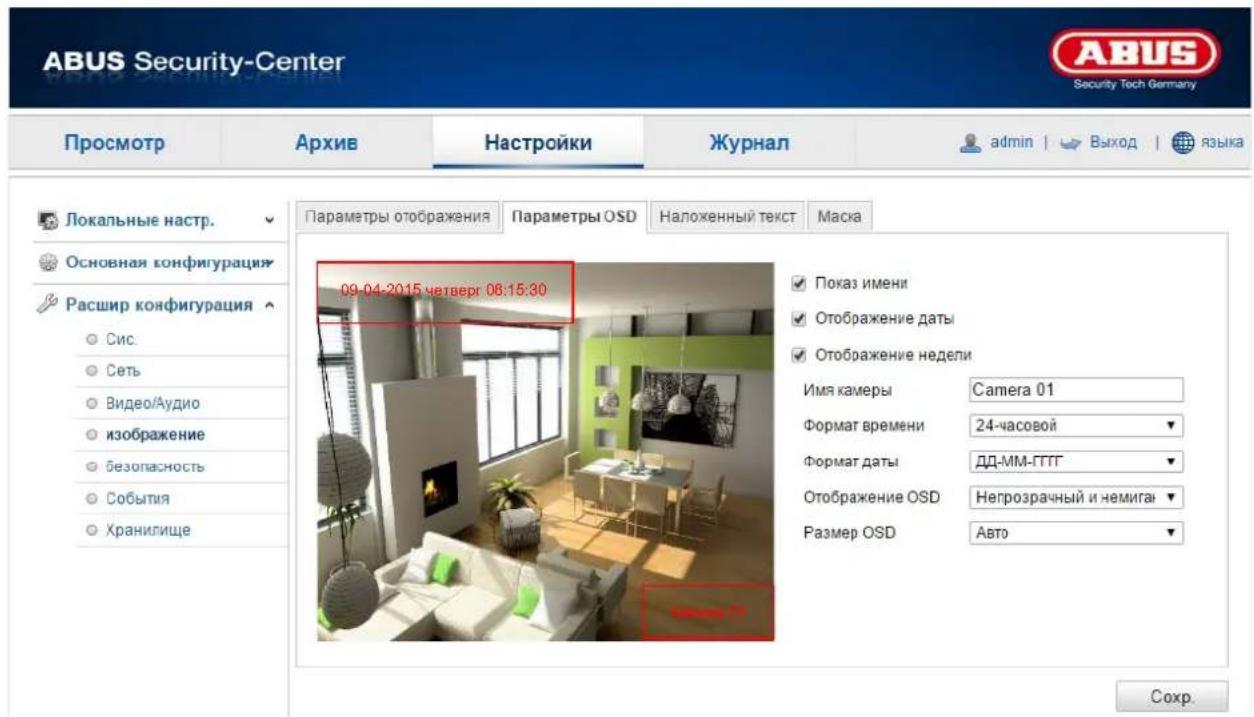

12.3.4.2. Параметры OSD.... 463

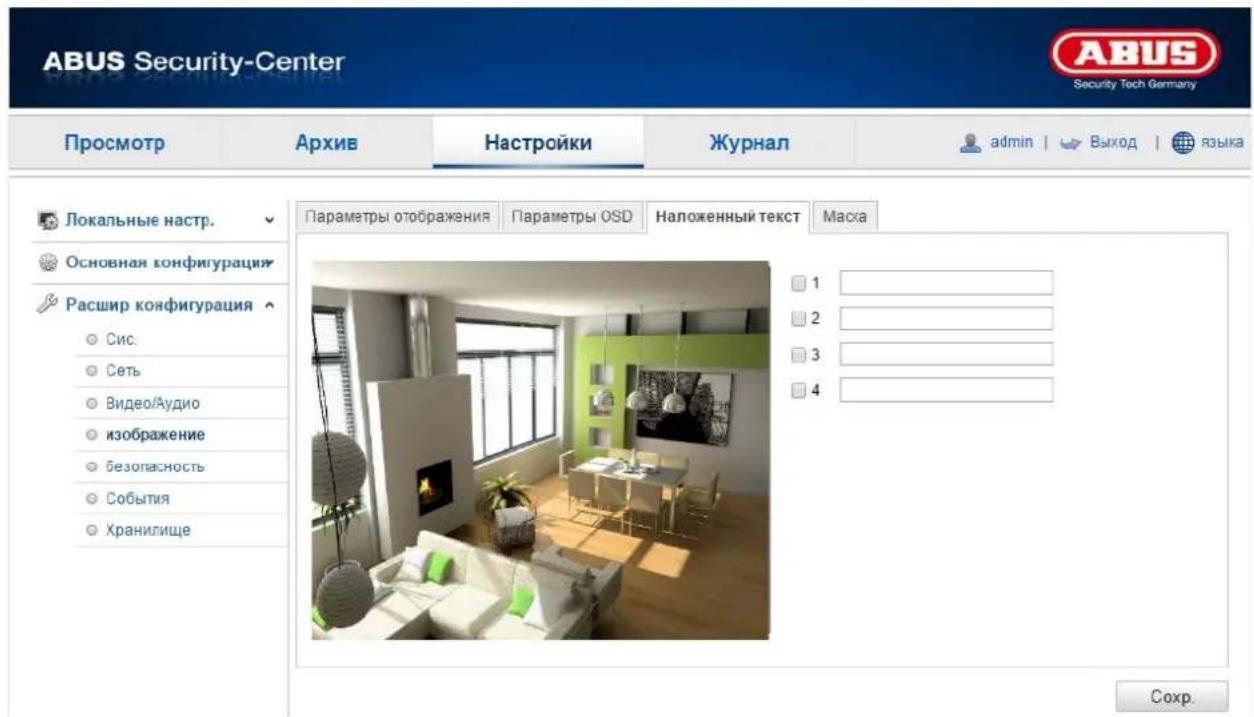

12.3.4.3. Наложение текста.... 464

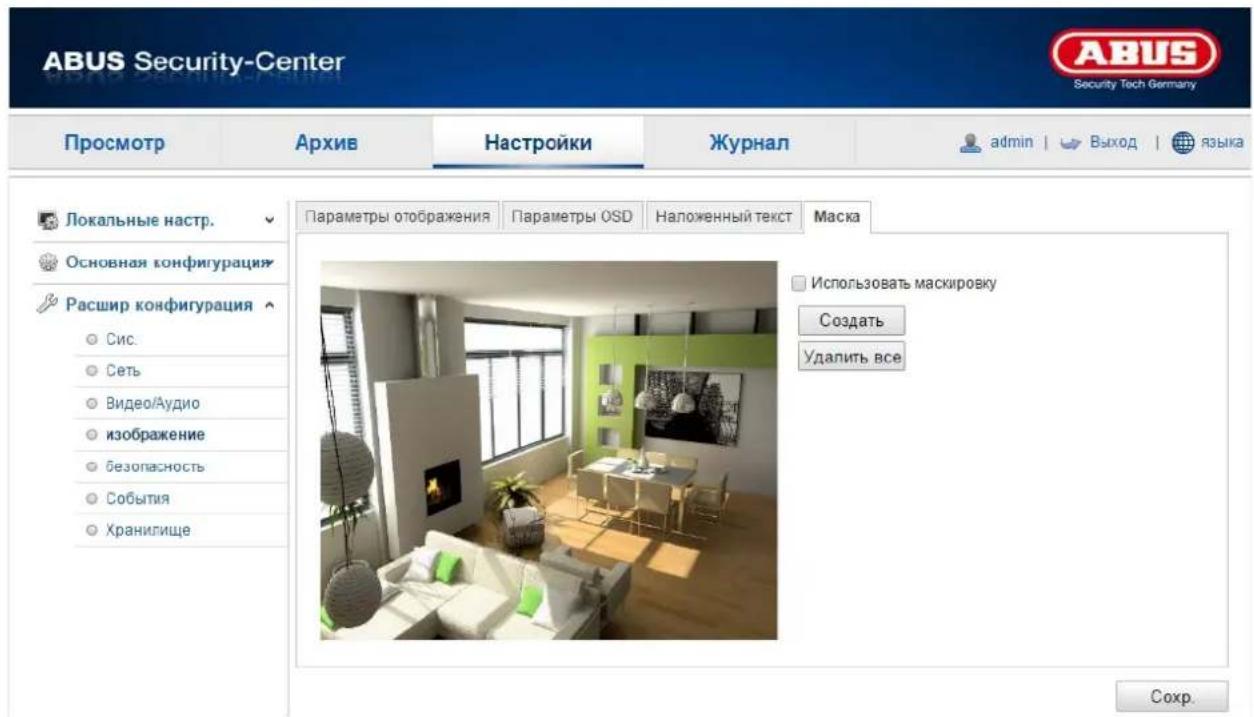

12.3.4.4. Маска 465

12.3.5. Безопасность 466

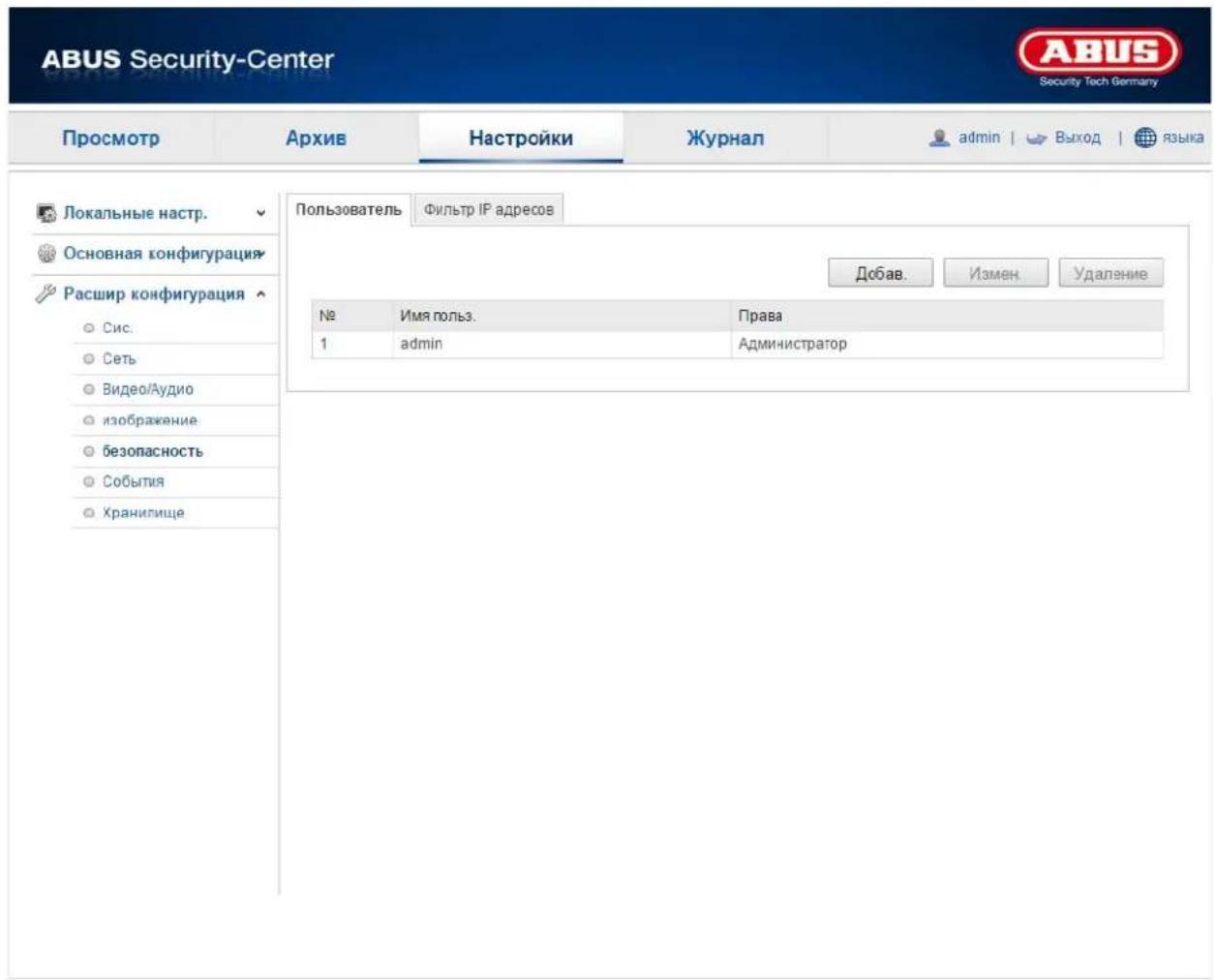

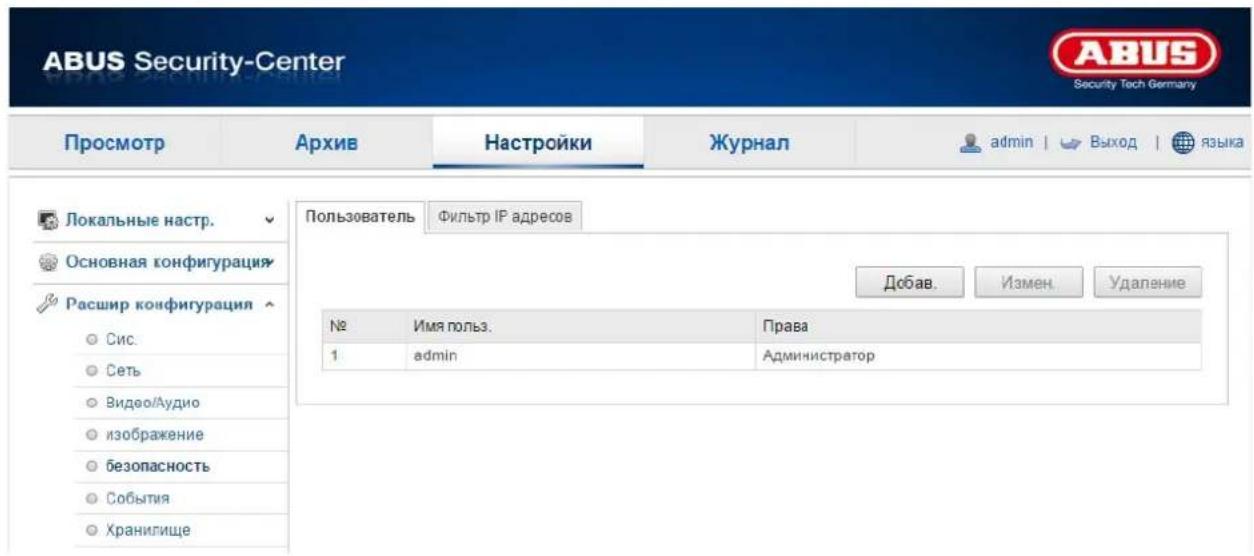

12.3.5.1. Пользователь 467

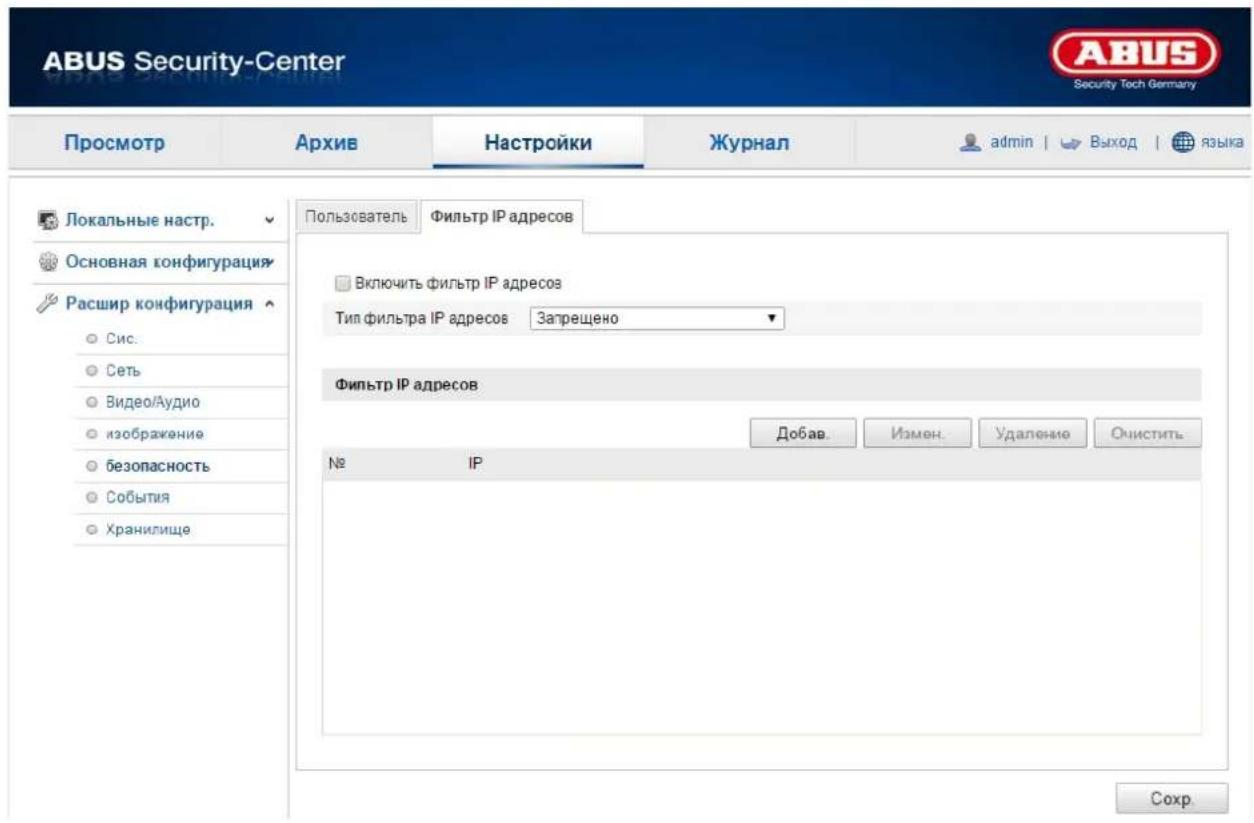

12.3.5.2. Фильтр IP адресов 468

12.3.6. События 469

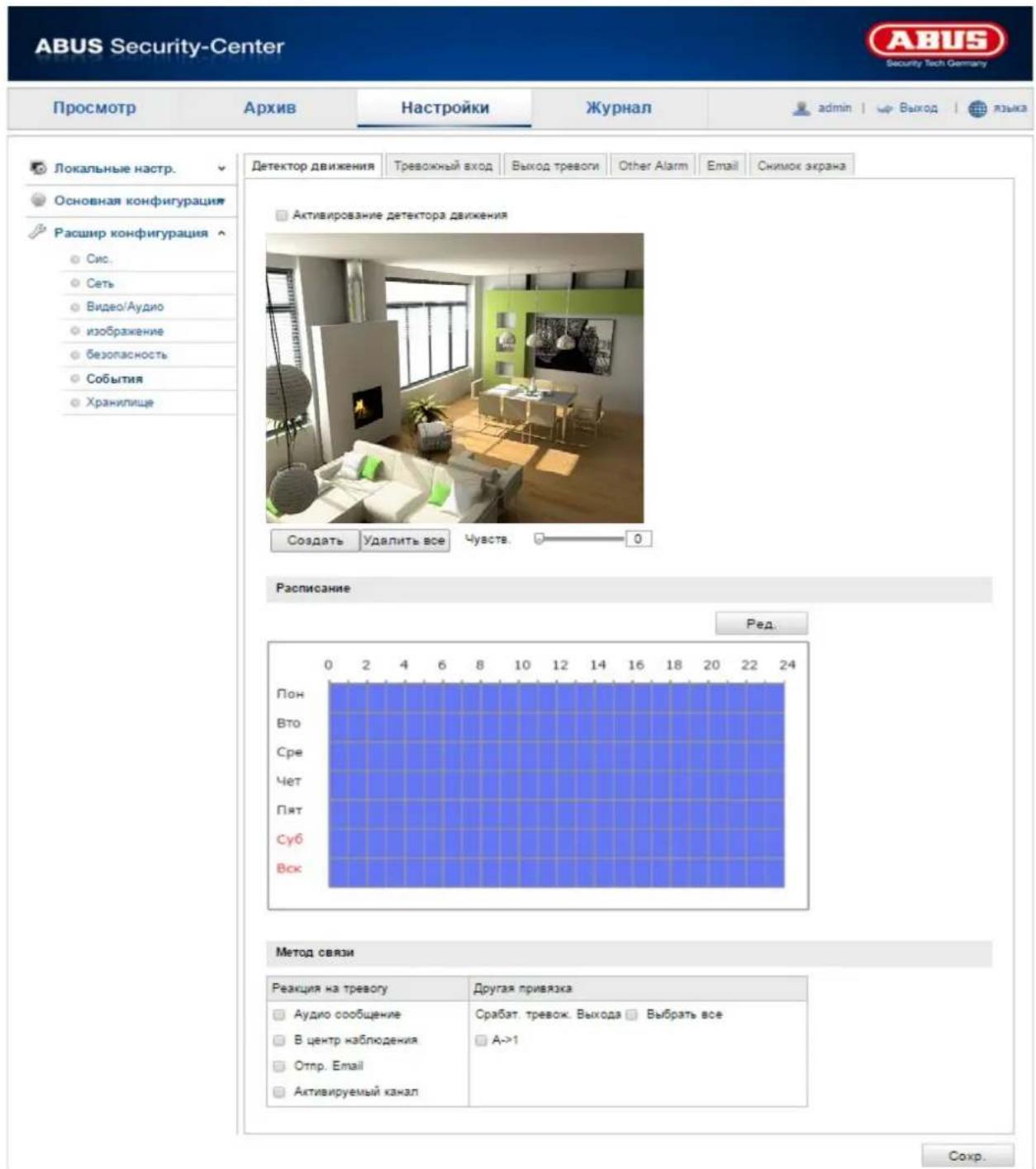

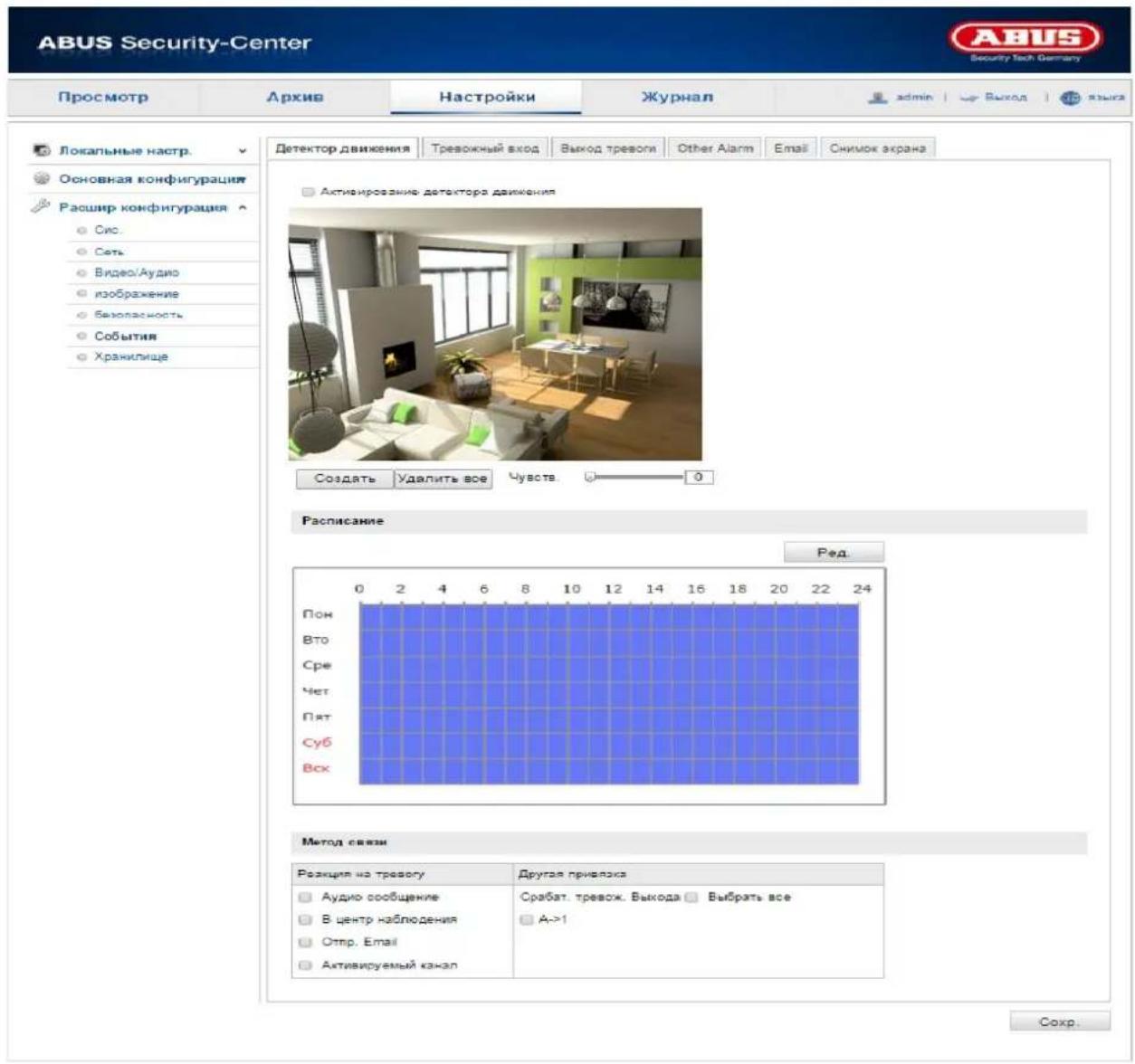

12.3.6.1. Детектор движения 470

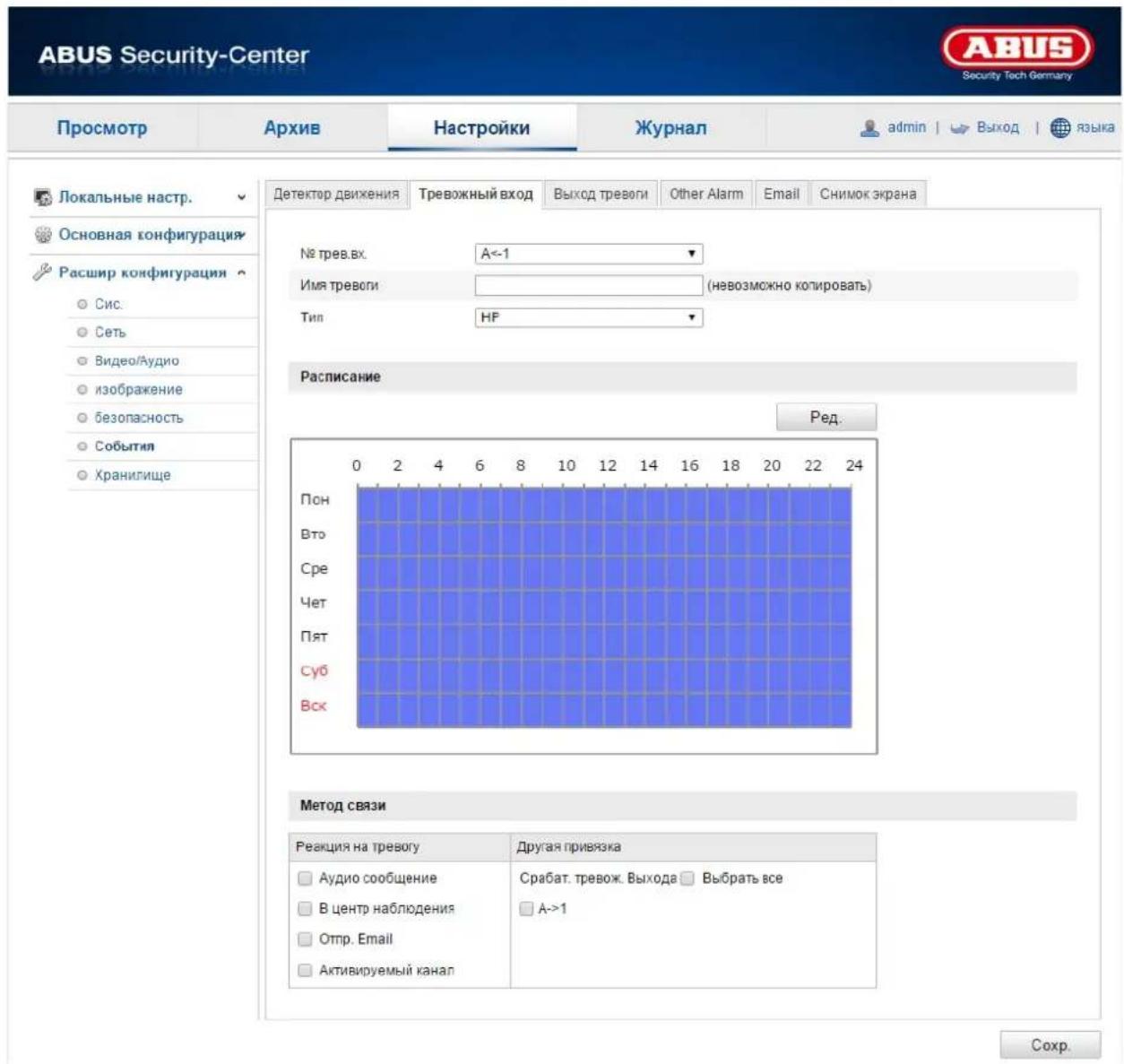

12.3.6.2. Тревожный вход.... 472

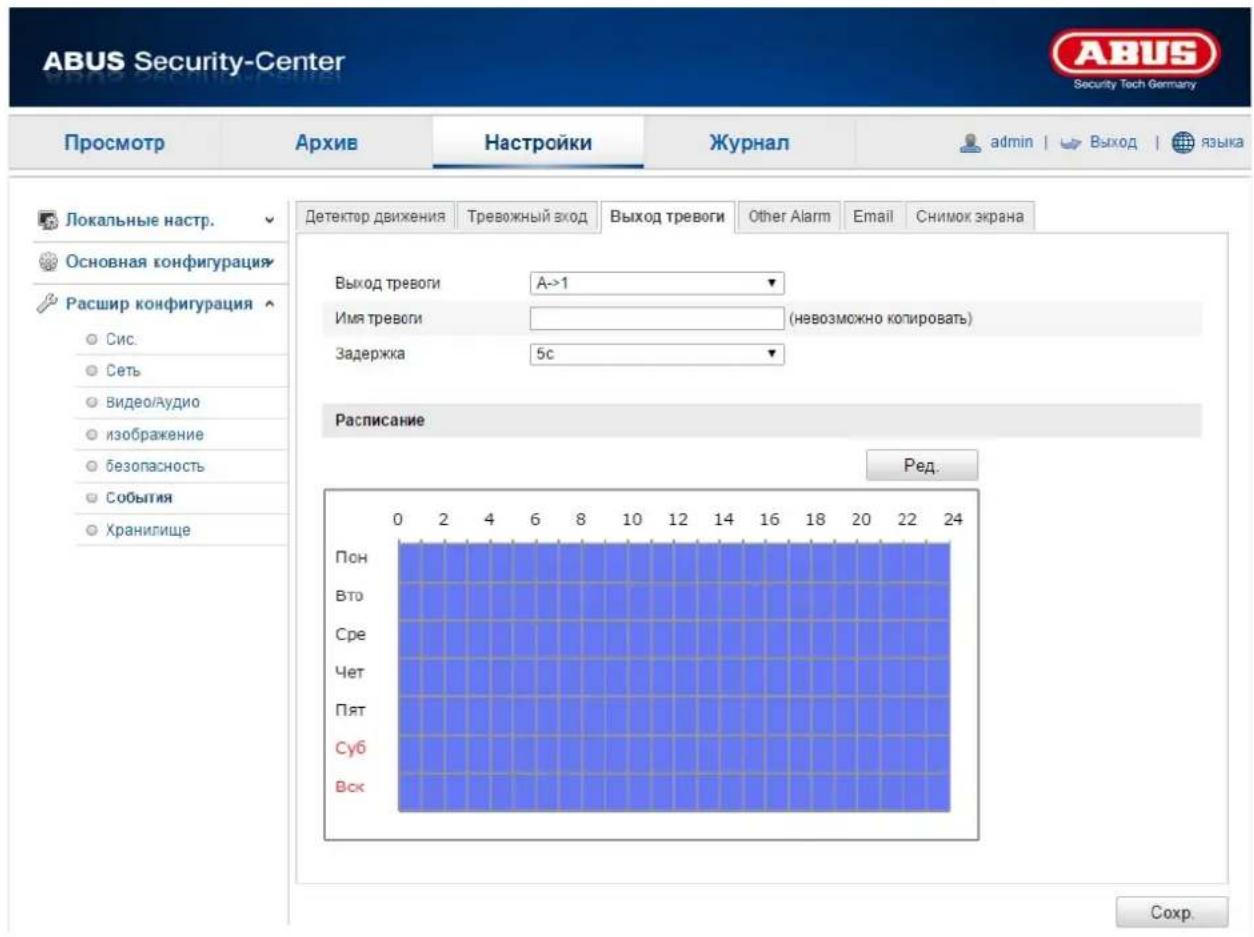

12.3.6.3. Тревожный выход 474

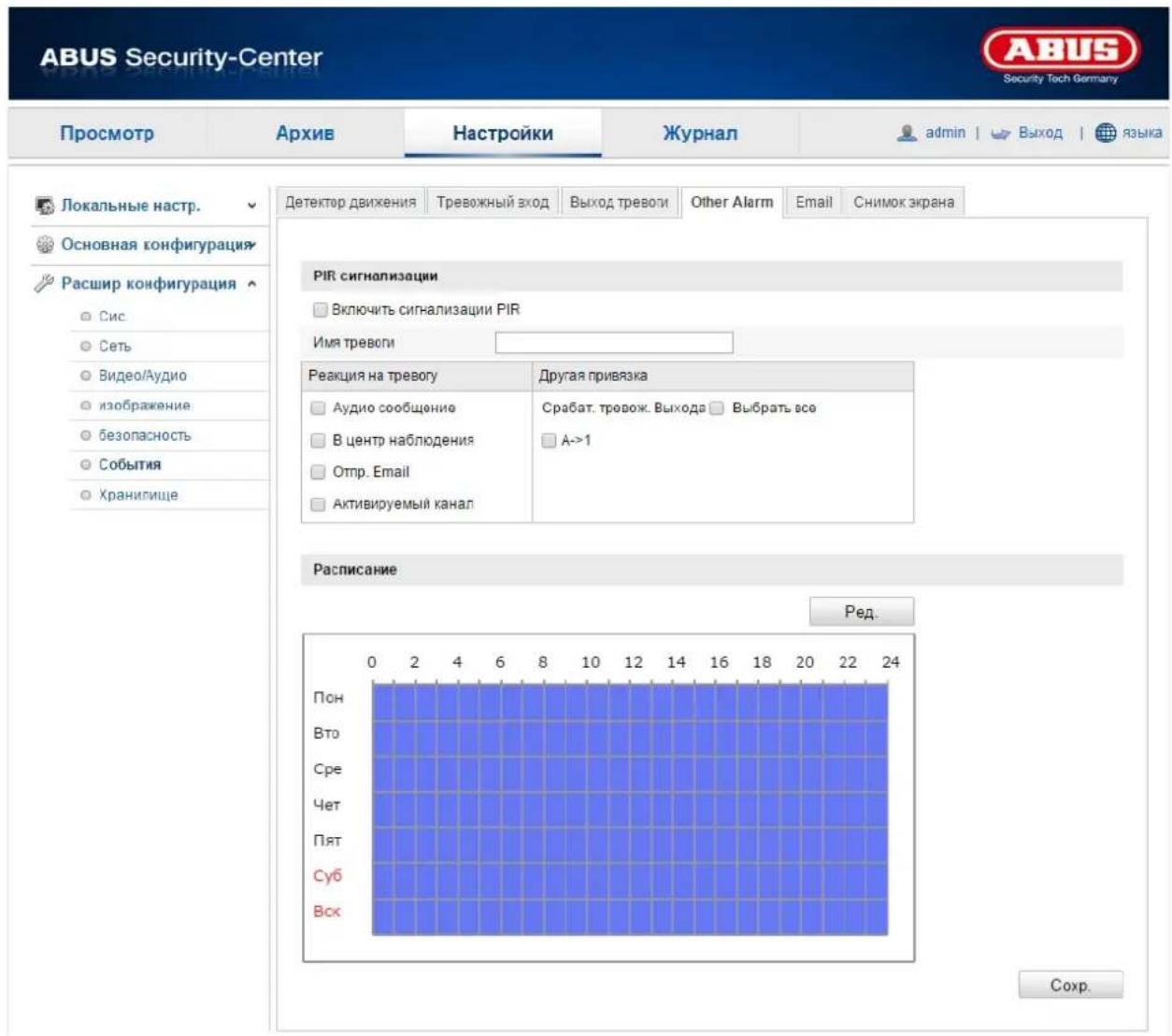

12.3.6.4. Другие сигнализации 476

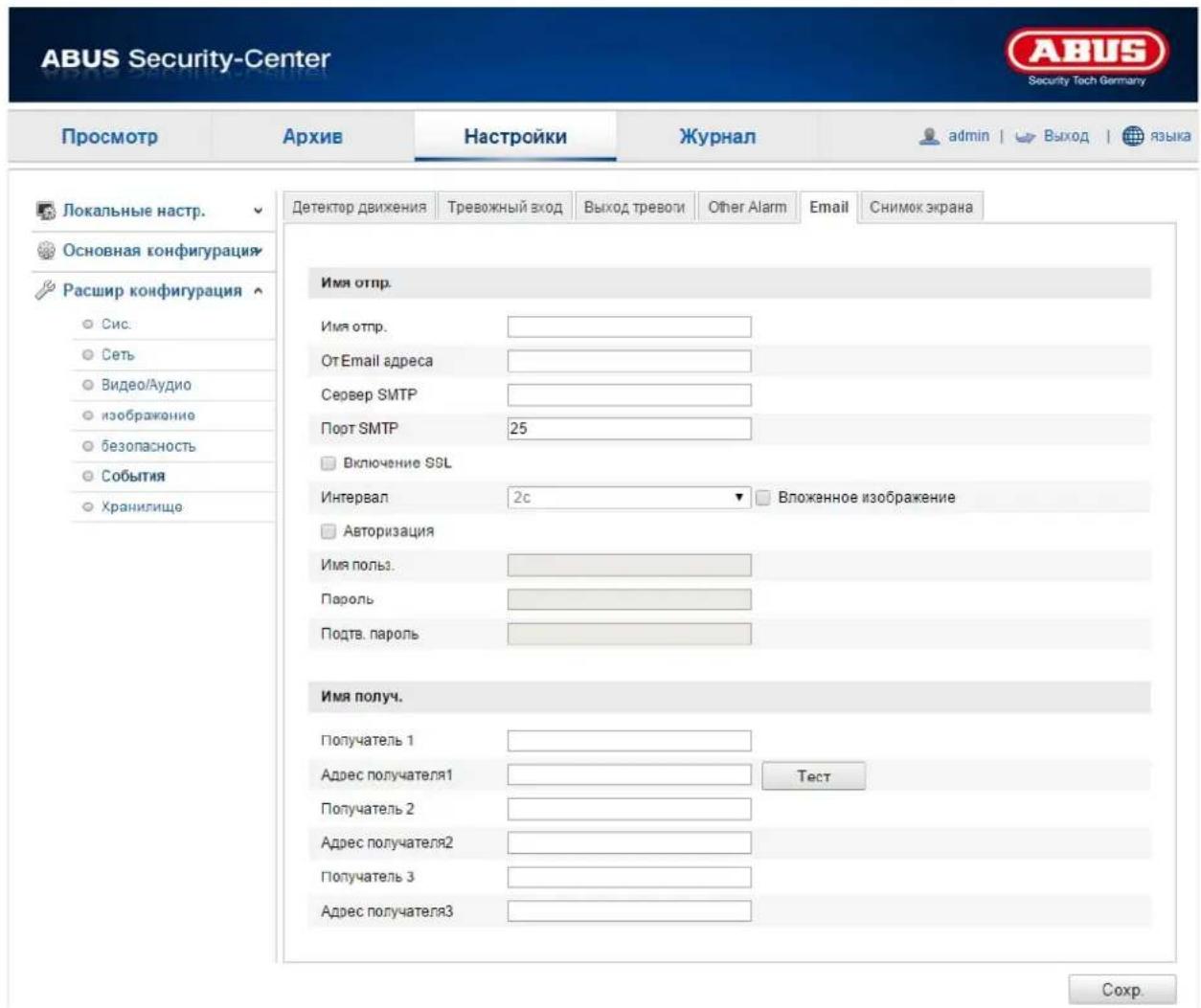

12.3.6.5. E-mail.....478

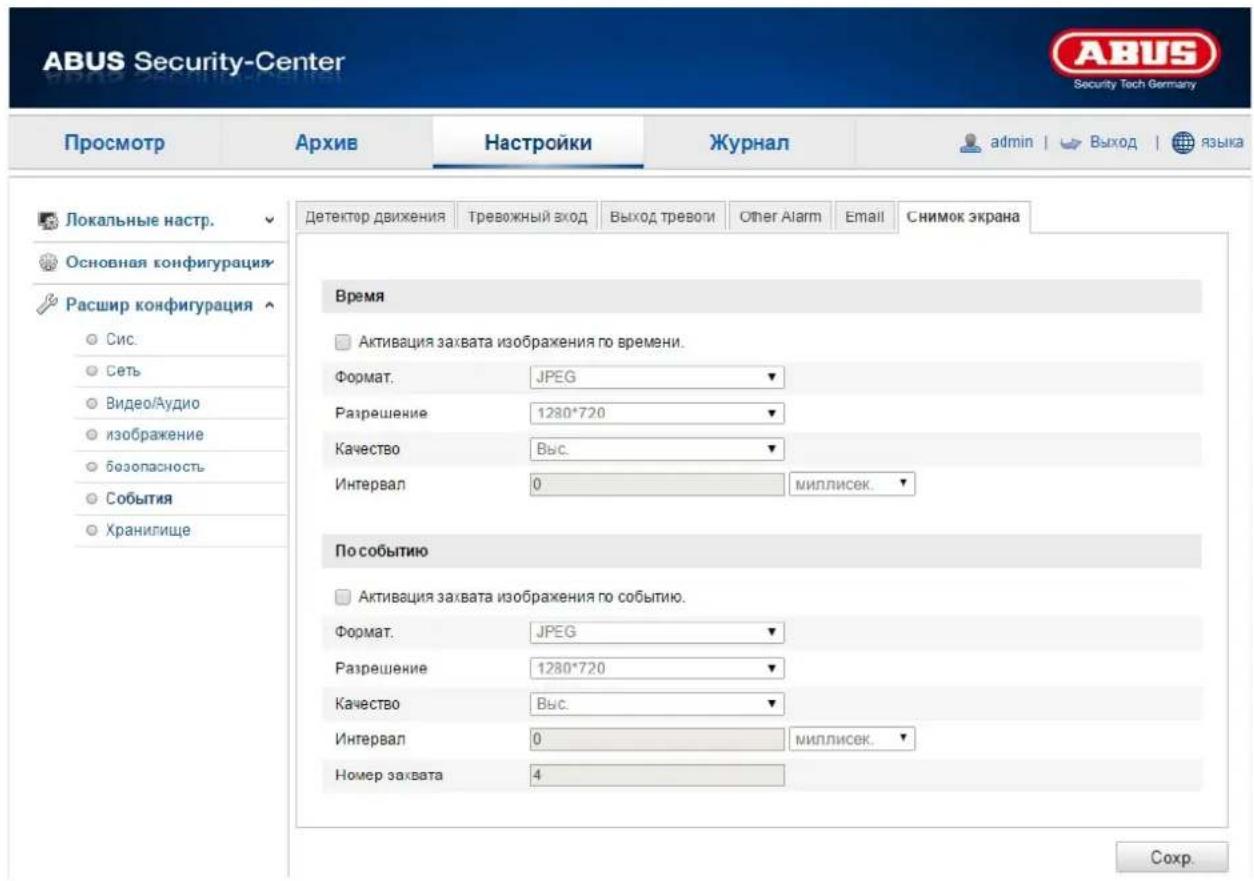

12.3.6.6. Снимок экрана.... 480

12.3.7. Хранилище 482

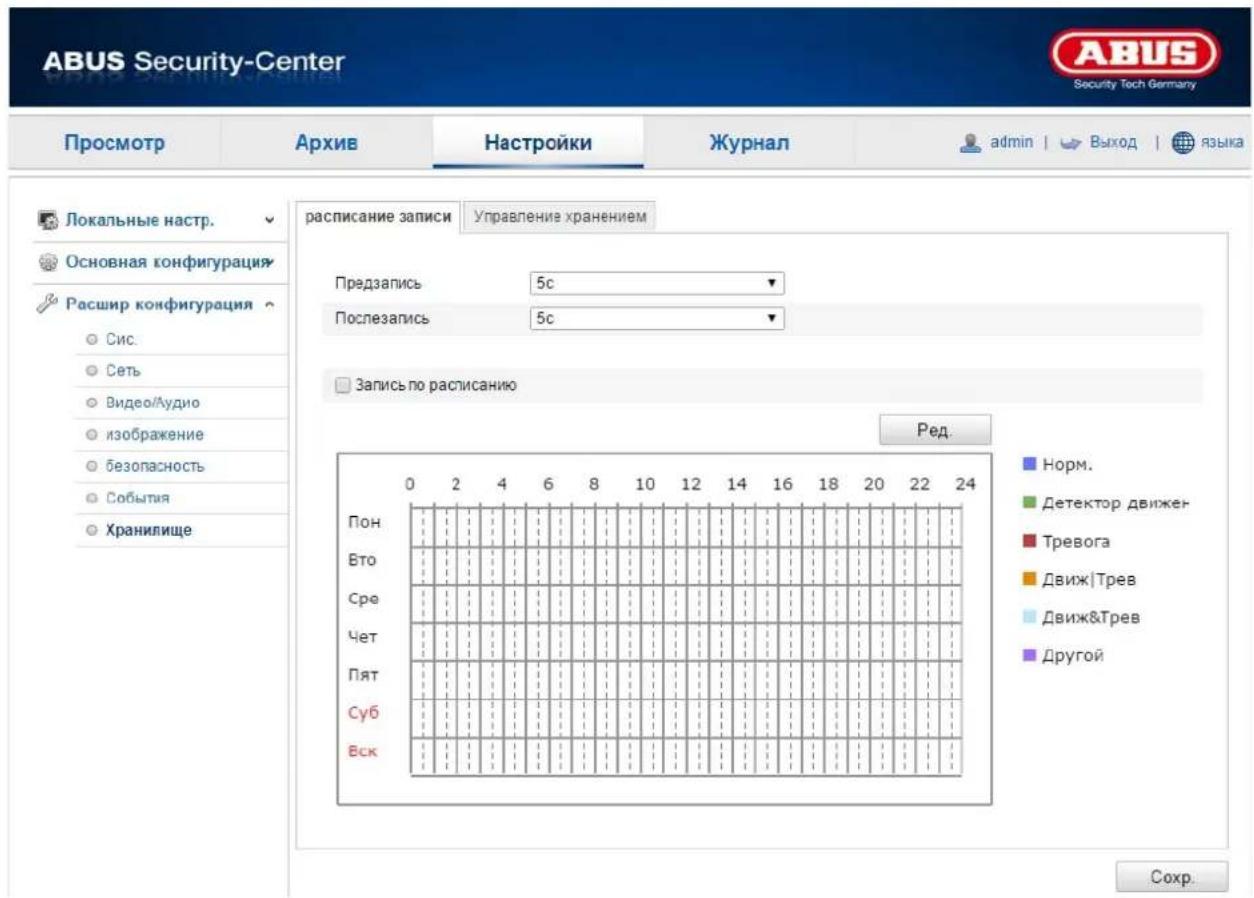

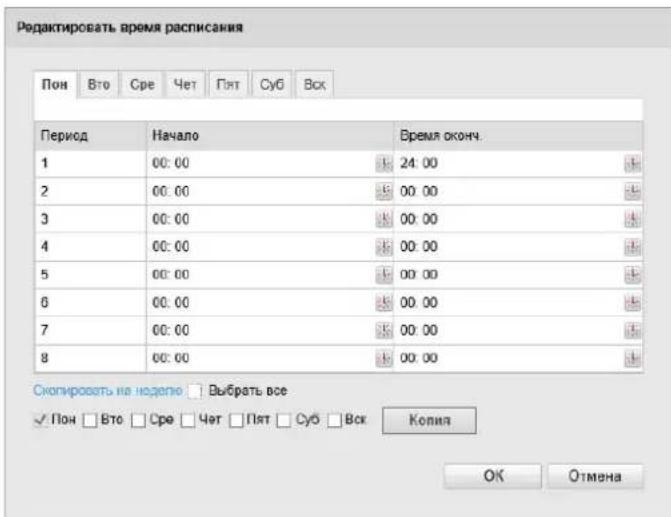

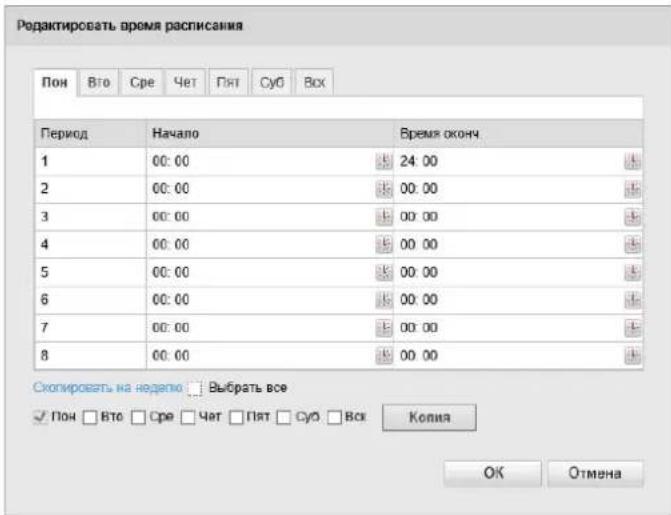

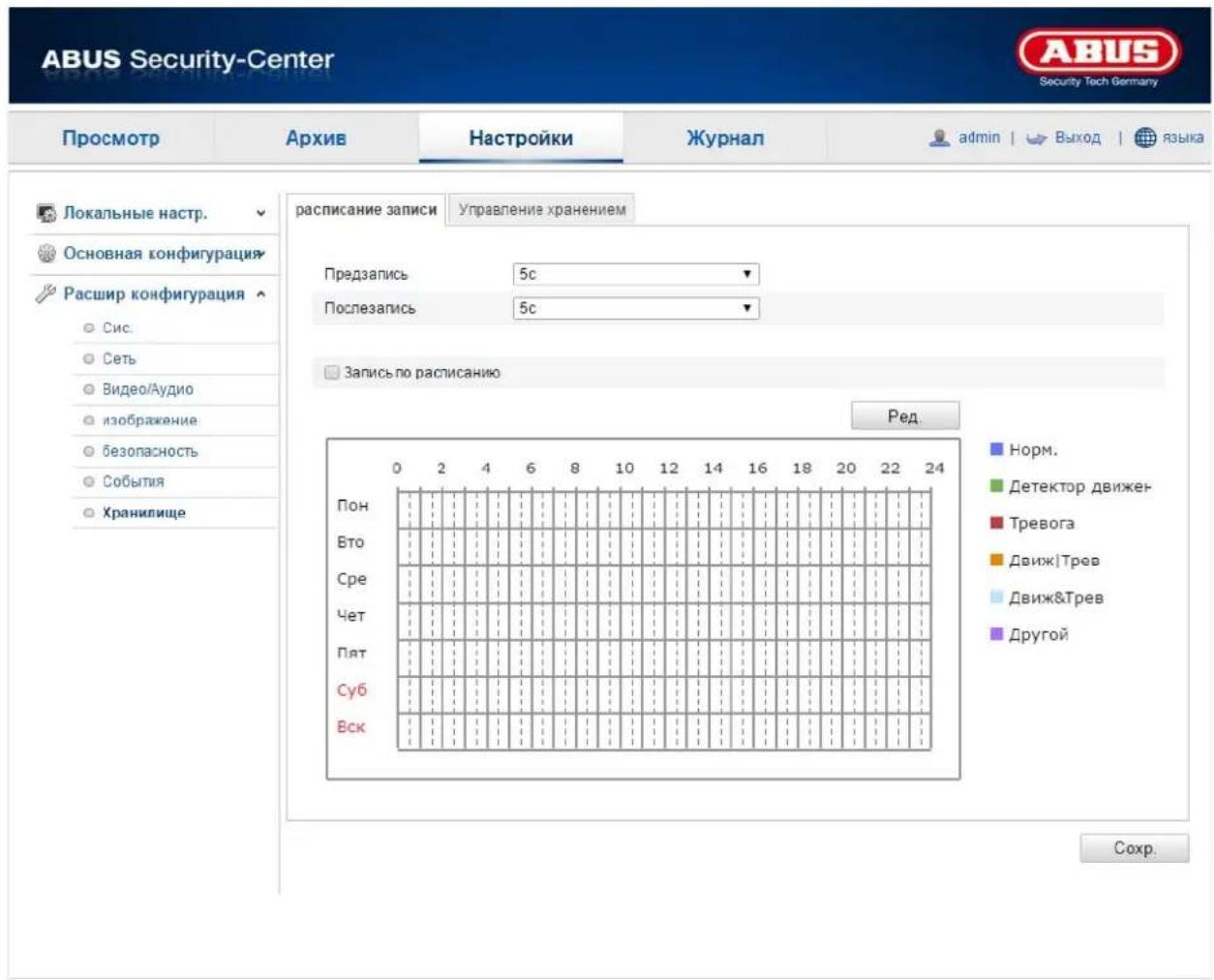

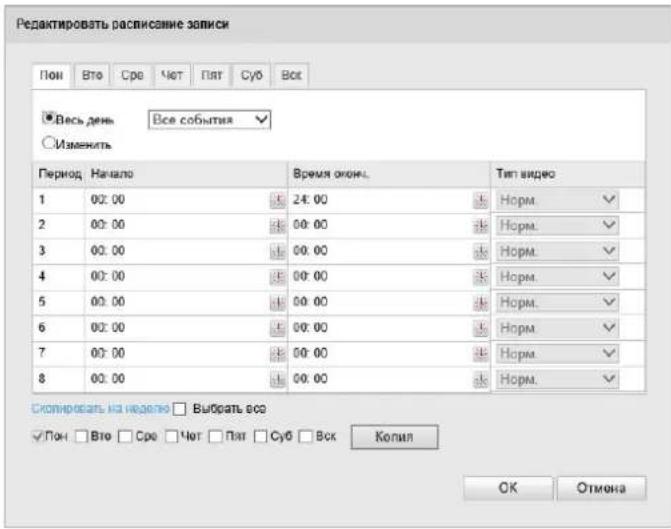

12.3.7.1. План записи.... 483

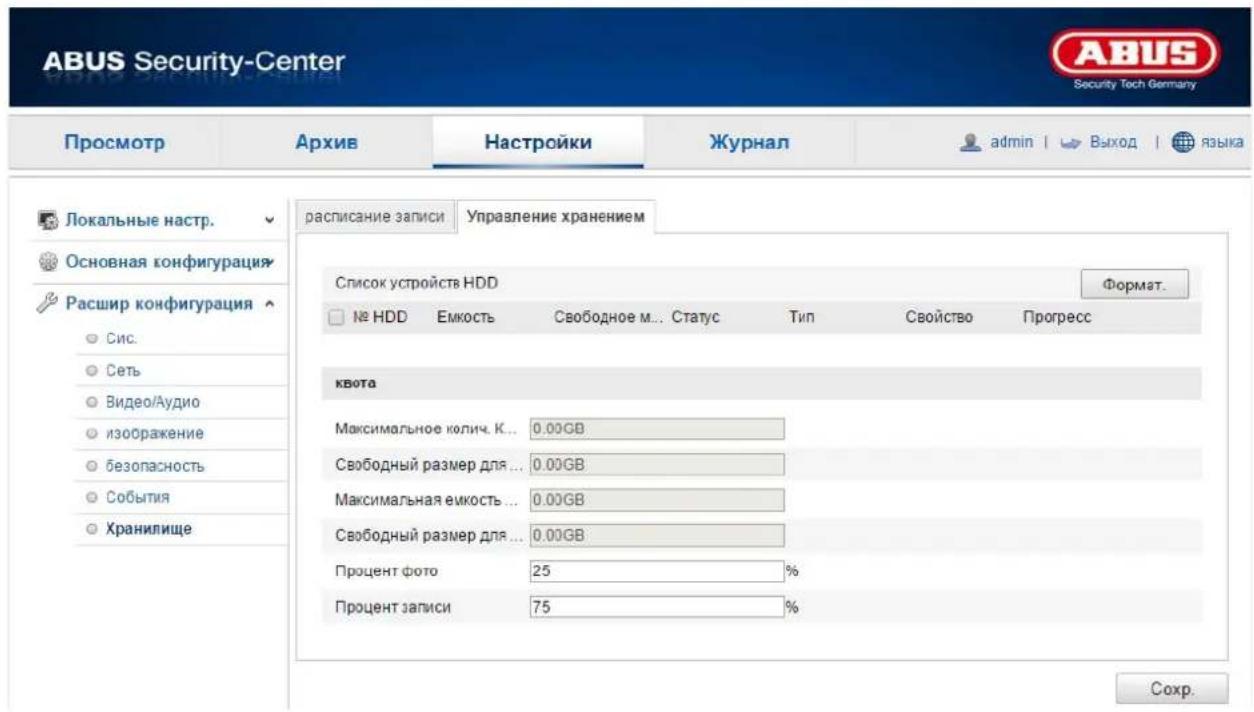

12.3.7.2. Управление хранением 485

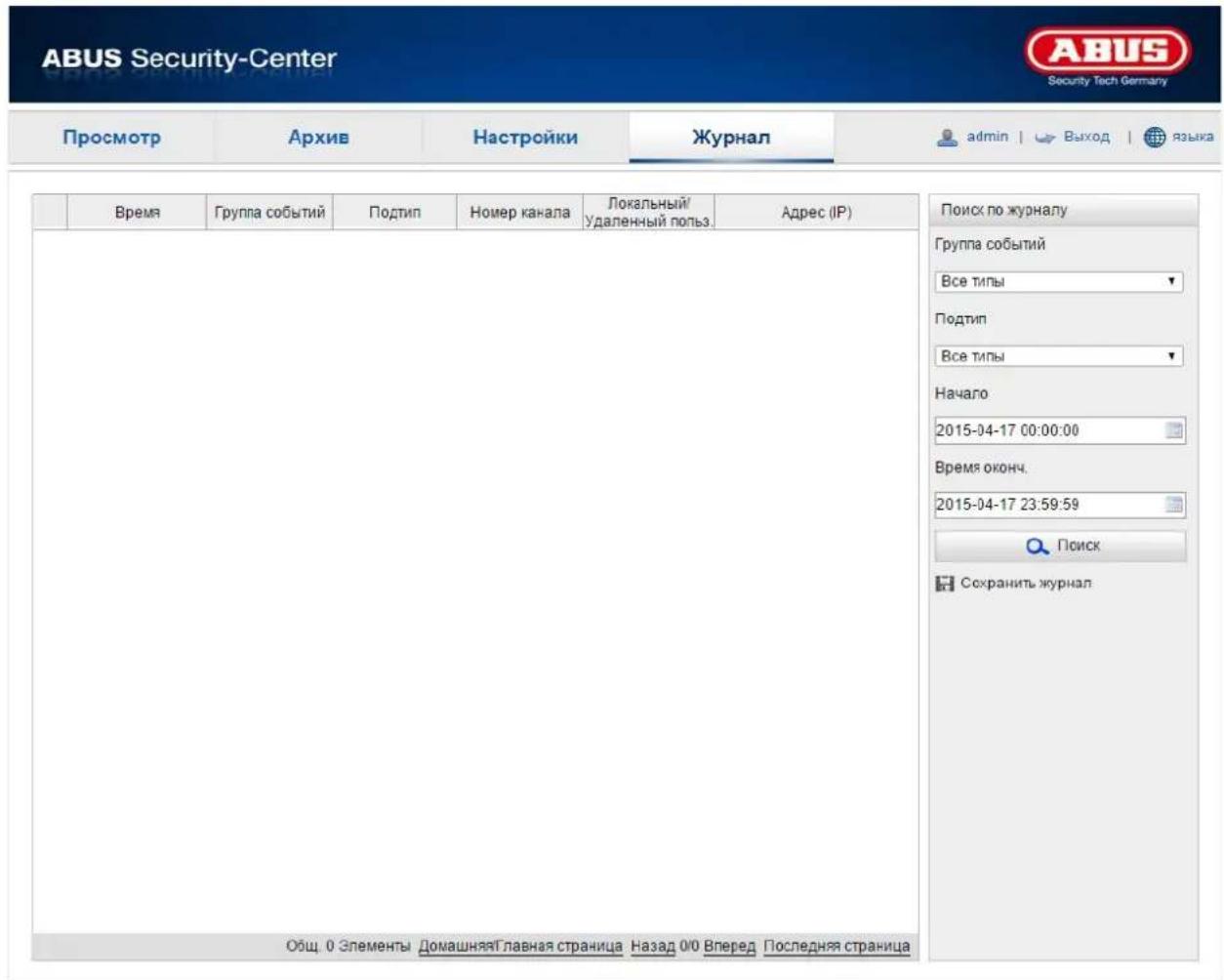

1. Журнал....486
2. Обслуживание и очистка.... 487

14.1. Обслуживание.... 487
14.2. Очистка 487

1. Утилизация 487
2. Технические характеристики 488
3. Примечание по использованию общей открытой лицензии GPL.... 489

1. Использование по назначению

Поворотно-наклонная беспроводная камера является универсальным решением для наблюдения за домом или офисом. Камера подключается без дополнительного LAN-кабеля к домашней сети, обладает детектором движения с помощью пассивного инфракрасного датчика и оснащена встроенным динамиком, который в аварийном случае подает громкий звуковой сигнал. Громкоговоритель и встроенный микрофон позволяют устанавливать двустороннюю аудиосвязь через веб-интерфейс камеры с помощью микрофона, подключенного к компьютеру. С помощью тревожного выхода можно управлять внешними сигнализаторами тревоги, например, сиреной или световым сигналом, которые реагируют в случае обнаружения опасности.

Кроме этого, камера оснащена 12 встроенными инфракрасными светодиодами, которые активируются даже при полной темноте и предназначены для круглосуточного использования в режиме 24/7. Даже при полной темноте камера осуществляет детальную съемку и позволяет идентифицировать объекты, находящиеся на удалении до 5 метров. Функция WDR при слишком сильном контровом свете обеспечивает оптимальное выравнивание контраста изображения.

2. Комплект поставки

Внутренняя беспроводная камера WLAN 720p с функцией поворота/наклона

EU, AU, UK

Блок питания
Сетевой кабель длиной 1 м

Потолочный кронштейн

Компакт-диск

Краткая инструкция

Материал для крепления

3. Свойства и функции

• Поворотно-наклонная беспроводная камера WLAN с инфракрасной функцией ночного видения и детектором движения
• Высокое детальное разрешение благодаря изображению 1280 x 720 пикселей причастоте 25 кадров в секунду
• Встроенный громкоговоритель, который в случае события подает сильный акустический сигнал тревоги
• Доступ к изображениям в реальном времени через Интернет и с мобильного телефона, а также управление функциями наклона и поворота с помощью приложения IPCam и браузера
• Встроенное гнездо для карт памяти Micro-SD для внутреннего сохранения данных в качестве резервной копии
• 12 встроенных инфракрасных светодиодов, которые активируются при наступлении темноты
  • Детектор движения с помощью пассивного инфракрасного датчика
• С функцией широкого динамического диапазона (WDR) для компенсации встречного света – идеально подходит для наблюдения за входами
• С тревожным выходом для управления внешним сигнализатором тревоги (например, сиреной, светом)
• Клавиша WPS для простой установки беспроводного соединения

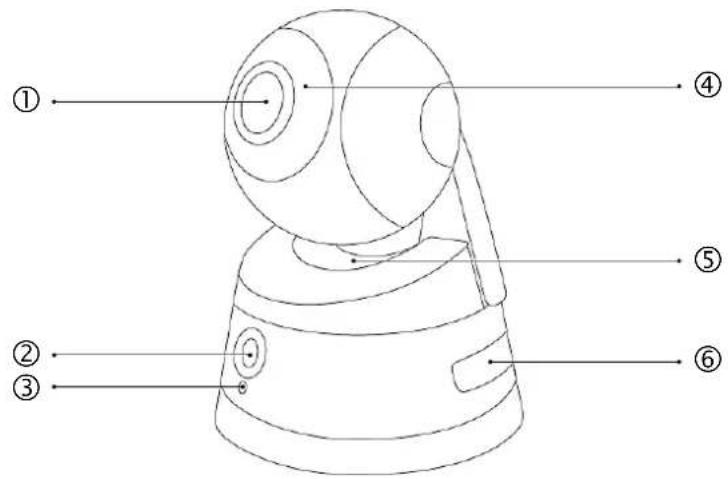

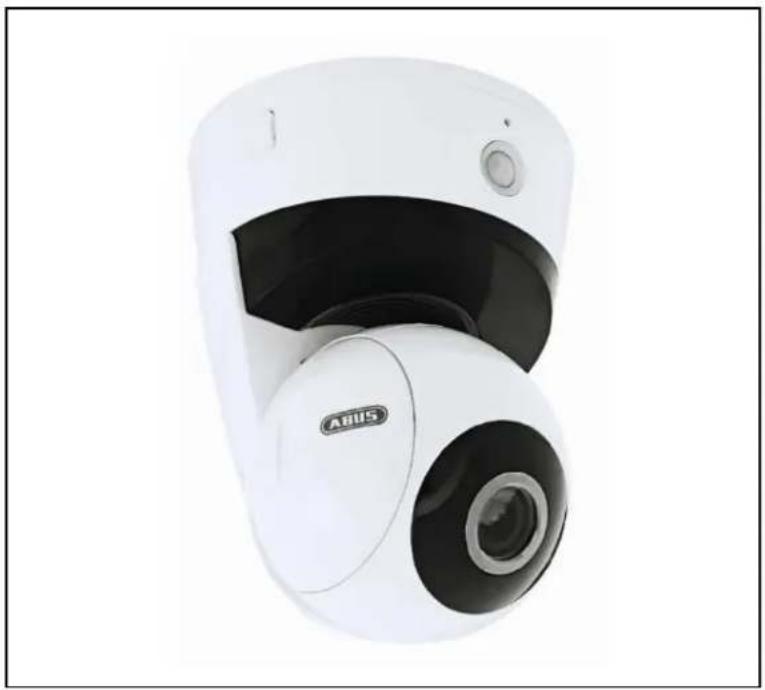

4. Описание камеры

No	Описание
1	Объектив
2	PIR – пассивный инфракрасный датчик
3	Микрофон
4	ИК-светодиоды
5	Светодиодная строка состояния
6	Клавиша WPS и слот карты памяти Micro-SD

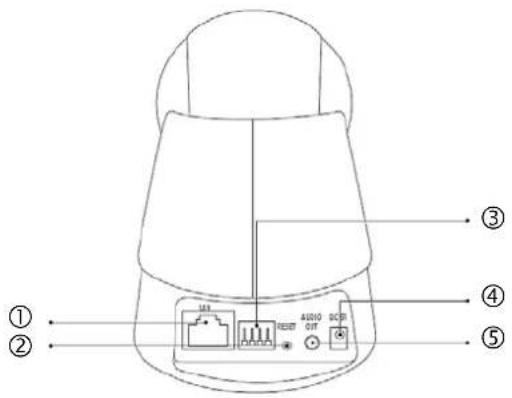

5. Описание разъемов

No	Описание
1	Соединение LAN
2	Кнопка сброса
3	Вход и выход сигналов тревогиI = входG = корпусO = выход
4	Разъем для подключения питания 5 В пост. тока
5	Аудио-выход

6. Монтаж / установка

6.1. Монтаж камеры

ВНИМАНИЕ!

Во время монтажа камера должна быть отключена от сети электропитания.

Используйте прилагающийся сверлильный кондуктор или кронштейн для сверления крепежных отверстий.

Просверлите отверстия и установите дюбеля, поставляемые в комплекте.

Используйте прилагающиеся винты для крепления потолочного кронштейна.

Обратите внимание: стрелка и надпись «FRONT» на потолочном кронштейне должны быть расположены в нужном направлении.

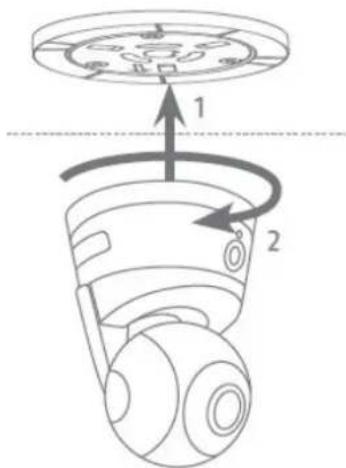

6.2. Ориентация камеры

Установите камеру на потолочный кронштейн и введите в зацепление, повернув против часовой стрелки.

7. Первый ввод в эксплуатацию

Сетевая камера автоматически распознает установку прямого соединения между компьютером и камерой. Нет необходимости в использовании сетевого кроссоверного кабеля. Для прямого подключения и первого ввода в эксплуатацию можно использовать поставляемый в комплекте соединительный кабель.

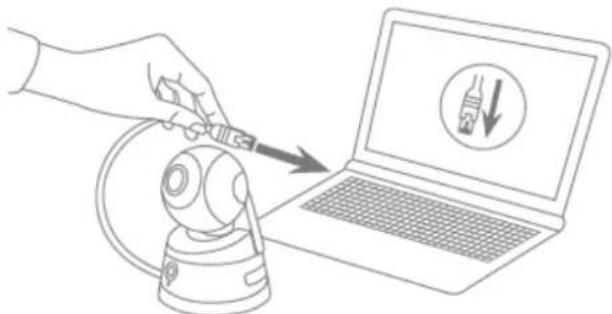

Прямое подключение сетевой камеры к компьютеру или ноутбуку

1. Используйте только сетевые кабели категории 5.
2. Подключите кабель к Ethernet-разъему компьютера или ноутбука и сетевой камеры.
3. Подключите питание сетевой камеры.
4. Настройте сетевой интерфейс компьютера или ноутбука следующим образом: IP адрес 192.168.0.2 и основной шлюз 192.168.0.1.
5. Чтобы завершить предварительную настройку и установить связь с сетевой камерой, перейдите к пункту 8.

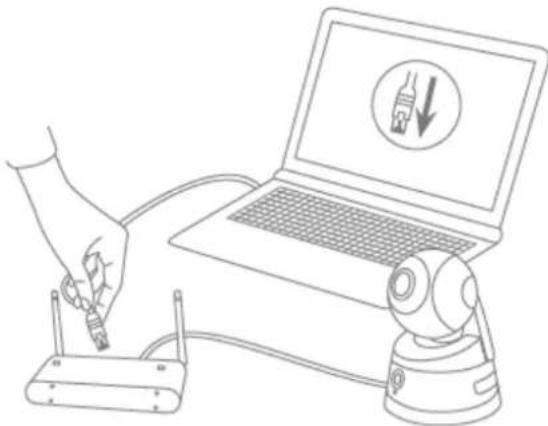

Подключение сетевой камеры к маршрутизатору или сетевому переключателю

1. Для создания сети используйте только сетевые кабели категории 5.
2. Соедините компьютер или ноутбук с маршрутизатором или сетевым переключателем.
3. Соедините сетевую камеру с маршрутизатором или сетевым переключателем.
4. Подключите питание сетевой камеры.
5. Если в вашей сети доступен сервер DHCP, активировать в сетевом интерфейсе вашего компьютера или ноутбука опцию «Получать IP адрес автоматически».
6. Если сервер DHCP недоступен, используйте для компьютера или ноутбука следующие значения: IP адрес 192.168.0.2, основной шлюз 192.168.0.1.
7. Чтобы завершить предварительную настройку и установить связь с сетевой камерой, перейдите к пункту 8.

8. Первое подключение к сетевой камере

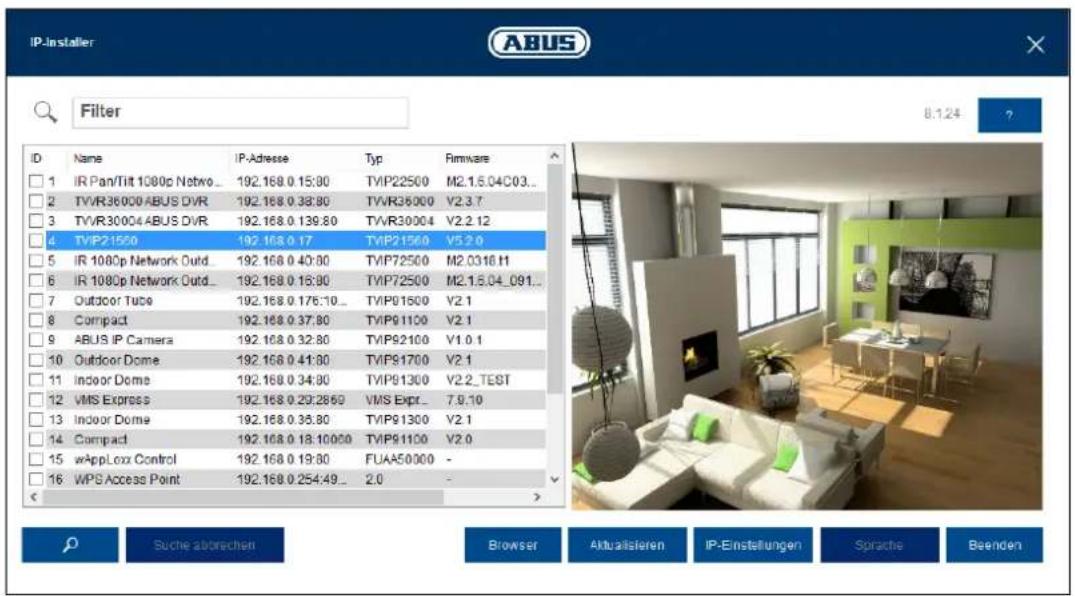

Первое подключение к сетевой камере происходит с помощью установочной программы ABUS IP Installer.

После запуска Помощник обнаружит все подключенные к вашей сети сетевые камеры ABUS и серверы видео.

Программа находится на прилагаемом компакт-диске. Установите программу на компьютер и запустите ее.

Если в вашей сети есть сервер DHCP, то IP адрес автоматически присваивается как вашему компьютеру или ноутбуку, так и сетевой камере.

Если сервер DHCP отсутствует, то сетевая камера автоматически использует следующий IP адрес: 192.168.0.100.

Для установки связи с сетевой камерой на компьютере должна использоваться та же IP-подсеть (IP адрес компьютера, например, 192.168.0.2).

По умолчанию настройки сетевой камеры установлены на использование сервера DHCP. Если в вашей сети отсутствует сервер DHCP, рекомендуется после первого подключения к камере вручную ввести постоянный IP адрес.

9. Запрос пароля

Согласно заводским настройкам, на сетевой камере установлен пароль администратора. Однако в целях безопасности администратор должен незамедлительно установить новый пароль. После сохранения пароля администратора при каждом подключении к сетевой камере система запрашивает имя пользователя и пароль.

По заводской установке учетная запись администратора выглядит следующим образом: Имя польз. «admin» и пароль «12345». При каждом подключении к сетевой камере в браузере появляется окно авторизации с запросом имени пользователя и пароля. Если индивидуальные настройки учетной записи администратора недоступны, обратитесь в нашу службу технической поддержки.

Чтобы задать имя пользователя и пароль, действуйте следующим образом:

Откройте браузер Internet Explorer и введите IP адрес камеры (например, http://192.168.0.100).

Появится запрос на авторизацию:

-> Теперь связь с сетевой камерой установлена, и потоковое видео уже передается.

10. Пользовательские функции

Откройте стартовую страницу сетевой камеры. Интерфейс разделен на следующие области:

10.1. Строка меню

Щелкнув мышью по соответствующей вкладке, выберите пункт «Просмотр в режиме реалтайм», «Архив», «Конфигурация системы» или «Журнал».

Кнопка Описание
admin	Индикация вошедшего в систему пользователя
Выход	Выход пользователя из системы
языка	Выбор предпочтительного языка

10.2. Видео в режиме реалтайм

Переход в полноэкранный режим осуществляется с помощью двойного щелчка.

Кнопка Описание
	Активировать формат 4:3
[YSW3]	Активировать формат 16:9
	Просмотр в оригинальном размере
[YAB5]	Автоматическое изменение формата дляотображения в браузере
	Выбор типа потока для просмотра в режимереалтайм

10.3. Управление видео и аудио

Кнопка		Описание
		Деактивировать просмотр в режиме реалтайм
		Активировать просмотр в режиме реалтайм
		Активировать/деактивировать звук, изменить уровень
		Активировать/деактивировать микрофон. При активированном микрофоне возможна двусторонняя связь между компьютером и камерой. (Аудио-выход на камере)
		Захват видео (моментальный снимок)
		Начать запись/завершить запись вручную
		Активировать/деактивировать цифровое масштабирование
		Включить / выключить 3D увеличение

10.4. Управление камерой

10.4.1. Управление PTZ

Чтобы активировать управление PTZ, нажмите в формате реалтайм поле

Кнопка Описание
	Кнопки со стрелками:Управление движениями поворота и наклона
	Настройка скорости поворота и наклона

10.4.2. Настройки предустановки

Выберите вкладку предустановки

для того, чтобы вызвать, установить или удалить позицию предустановки (до 16 позиций). Для выбора нужной позиции выберите кнопки управления PTZ.

Щелкните мышью по кнопке для того, чтобы создать предустановку.

Кнопка Описание
	Выбор предпочтительной позиции предустановки. Выбранная позиция выделяется синим цветом.
[кA2c]	Вызвать позицию
[зк32]	Создать позицию
[хDXK]	Удаление позиции

11. Архив

В архиве можно воспроизвести данные, записанные на карту памяти Micro-SD. Выберите в календаре нужный день и нажмите «Поиск».

На временной шкале будут отображены записи, которые были сделаны в этот день. Событие записи будет отмечено цветовой маркировкой.

Под временем воспроизведения можно установить время для нужной записи.

12. Конфигурация

12.1. Локальные настр.

В меню «Локальные настр.» можно регулировать пути к файлу записи и моментальным снимкам.

Установка записи данных

В данном меню можно задать размер файла записи, настроить путь для сохранения записанных данных и путь доступа для загруженных данных. Для применения изменений нажмите кнопку «Сохранить».

Сохранить как

В данном меню можно настроить путь для сохранения записей вручную. По умолчанию используется следующий путь: C:\<Пользователь>\<Имя компьютера>\Web\RecordFiles.

Сохранить загрузки как

В данном меню можно настроить путь для сохранения загруженных видео. По умолчанию используется следующий путь: C:\<Пользователь>\<Имя компьютера>\Web\DownloadFiles

Настройки изображения/обрезки

В данном меню можно задать пути для сохранения снимков экрана и захватов видео, сделанных во время воспроизведения и обрезки.

Сохранить снимок экрана в режиме реалтайм как

Выберите путь для сохранения моментальных снимков при просмотре в режиме реалтайм.

По умолчанию используется следующий путь: C:\<пользователь>\<Имя компьютера>\Web\CaptureFiles

Сохранить снимок экрана при воспроизведении

В данном меню можно задать путь для сохранения снимков экрана, сделанных во время воспроизведения.

По умолчанию используется следующий путь: C:\<пользователь>\<Имя компьютера>\Web\PlaybackPics

Сохранить обрезанное видео как

В данном меню можно задать путь для сохранения обрезанных видео.

По умолчанию используется следующий путь: C:\<пользователь>\<Имя компьютера>\Web\PlaybackFiles

12.2. Основная конфигурация

Все настройки меню «Основная конфигурация» также можно найти в пункте меню «Дальнейшая конфигурация». Обратите внимание на колонку «Доступно в режиме» в описании меню «Дальнейшая конфигурация».

12.3. Дальнейшая конфигурация

12.3.1. Сис.

Пункт меню	Описание	Доступно в режиме
Информация об устройстве	Информация запасного рабочего устройства	Основная конфигурация Дальнейшая Конфигурация
Параметры времени	Настройка ввода времени	Основная конфигурация Дальнейшая Конфигурация
Обслуживание	Настройки технического обслуживания системы	Основная конфигурация Дальнейшая Конфигурация
DST	Установка автоматического перехода на летнее время	Дальнейшая Конфигурация
Обслуживание	Конфигурация специальных функций	Дальнейшая Конфигурация

12.3.1.1. Информация об устройстве

Основная информация

Наименование устройства:

В данном меню можно присвоить имя камере. Чтобы применить изменение имени, нажмите кнопку «Сохранить».

Модель:

Индикация номера модели

Серийный номер:

Индикация серийного номера

Версия прошивки:

Индикация версии прошивки

Версия кодир.:

Индикация версии кодирования

Количество каналов:

Индикация количества каналов

Кол-во трев. вх.:

Индикация тревожных входов

Кол-во трев. вых.:

Индикация тревожных выходов

12.3.1.2. Параметры времени

Часовой пояс

Выбор часового пояса (GMT)

Синхронизация

NTP

С помощью протокола сетевого времени (NTP) можно синхронизировать время, отображаемое на камере, с сервером единого времени.

Чтобы воспользоваться данной функцией, активировать флажок «NTP».

Адрес сервера

IP адрес сервера NTP.

Порт NTP

Номер порта NTP в сети (по умолчанию: порт 123)

Интервал

Здесь вводится интервал в минутах для синхронизации времени.

Нажмите «Тест», чтобы запустить тестовый прогон.

Ручная синхронизация времени

Время на устройстве

Индикация времени на компьютере

Время

Индикация текущего времени с помощью установки часовых поясов.

Нажмите кнопку «Синхронизировать со временем ПК», чтобы использовать время, установленное на компьютере.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.1.3. Обслуживание

Перезагрузка

Для перезагрузки устройства нажмите кнопку «Перезагрузка».

По умолчанию

Восстановить значения по умолчанию.

Нажмите кнопку «Восстановить значения по умолчанию», чтобы осуществить сброс всех параметров, кроме IP, на заводские.

По умолчанию

Выберите данный пункт, чтобы осуществить восстановление параметров по умолчанию.

Импорт файла конфигурации

Файл конфигурации

Выберите путь для импорта файла конфигурации.

Статус

Индикация статуса импорта

Экспорт файла конфигурации

Для экспорта файла конфигурации нажмите кнопку «Экспорт».

Удаленное обновление

no

Выберите путь для установки обновленного ПО на камеру.

Статус

Индикация статуса обновления.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.1.4. DST

DST

Активировать DST

Для автоматического перехода системы на летнее время установите флажок «DST».

Начало

Задайте время перехода на летнее время.

Время оконч.

Задайте время перехода на зимнее время.

DST Bias

Установите разницу по времени в минутах.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.1.5. Обслуживание

Аппаратные средства

Включить ИК-подсветку

Активировать ИК-подсветку или деактивировать ИК-подсветку на длительное время.

Активировать LED индикатор статуса

Активировать LED индикатор статуса или деактивировать его на длительное время.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.2. Сеть

Пункт меню	Описание	Доступно в режиме
TCP/IP	Настройки параметров TCP/IP	Основная конфигурация Дальнейшая Конфигурация
Порт	Настройки используемых портов Основная конфигурация Дальнейшая Конфигурация
DDNS	Настройки параметров DDNS	Дальнейшая Конфигурация
Wi-Fi	Настройки данных доступа к беспроводной локальной сети	Дальнейшая Конфигурация
UPnP ^TM	Настройки параметров UPnP Дальнейшая Конфигурация

12.3.2.1. TCP/IP

Для использования камеры в сети необходимо корректно настроить параметры TCP/IP.

Выбор NIC:

Выберите сетевой интерфейс для определения конфигурации. Камера может быть подключена к сети либо через LAN, либо через WLAN.

DHCP

При наличии сервера DHCP выберите пункт DHCP, чтобы автоматически применить IP адрес и дальнейшие настройки сети. Данные поступят с сервера автоматически, а впоследствии их можно изменить вручную.

Если сервер DHCP отсутствует, внесите следующие данные вручную.

IPv4 Адрес

Установка маски подсети для камеры вручную

Шлюз IPv4

Установка стандартного маршрутизатора для камеры

Режим IPv6

Вручную: настройка параметров IPv6 вручную

DHCP: настройки подключения по протоколу IPv6 автоматически передаются с сервера DHCP.

Объявление маршрута: настройки подключения по протоколу IPv6 создаются сервером DHCP (маршрутизатором) и поставщиком услуг Интернета.

IPv6-адрес

Индикация IPv6-адреса. Адрес можно изменить в ручном режиме IPv6.

Маска подсети IPv6

Индикация маски подсети IPv6

Шлюз IPv6 по умолчанию

Индикация шлюза IPv6 по умолчанию (маршрутизатор по умолчанию)

MAC адрес

В данном меню отображается физический IPv4-адрес камеры, который не изменяется.

MTU

Для установки размера максимально возможного модуля данных, который можно передать через данную физическую среду, выберите значение в интервале 500–9676. По умолчанию установлено значение 1500.

DNS сервер

Приоритетный DNS сервер

Для использования некоторых функций необходимы настройки DNS сервера (например, отправка электронной почты). Введите в данном поле адрес приоритетного DNS сервера.

Альтернативный DNS сервер

Если приоритетный DNS сервер недоступен, используется данный альтернативный DNS сервер. Введите в данном поле адрес альтернативного DNS сервера.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.2.2. Порт

Для обеспечения внешнего доступа к камере необходимо настроить следующие порты.

Порт HTTP

По умолчанию для передачи данных по протоколу HTTP используется порт 80. Кроме того, можно выбрать альтернативный порт в диапазоне 1024\~65535. Если в одной маске подсети находятся несколько камер, то для каждой камеры должен быть настроен собственный уникальный порт HTTP.

Порт RTSP

По умолчанию для передачи данных по протоколу RTSP используется порт 554. Кроме того, можно выбрать альтернативный порт в диапазоне 1024\~65535. Если в одной маске подсети находятся несколько камер, то для каждой камеры должен быть настроен собственный уникальный порт RTSP.

Порт HTTPS

По умолчанию для передачи данных по протоколу HTTPS используется порт 443.

Порт SDK (порт управления)

По умолчанию для передачи данных по протоколу SDK используется порт 8000. Это порт связи для передачи внутренних данных. Кроме того, можно выбрать альтернативный порт в диапазоне 1025\~65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт SDK.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.2.3. DDNS

DDNS

Динамическая DNS, или DDNS (динамическая система доменных имен), — это система, позволяющая обновить доменные имена в режиме реального времени. Сетевая камера оснащена встроенным клиентом DynDNS, который позволяет автоматически обновить IP адрес у провайдера услуги DynDNS. Если сетевая камера использует маршрутизатор, рекомендуется использовать функцию DynDNS маршрутизатора.

На рисунке показана схема доступа / обновления IP адреса при использовании службы DynDNS.

Включить DDNS

Включение или отключение функции DDNS

Тип DDNS

Выберите тип DDNS. Вы можете выбрать «DynDNS» или «ABUS DDNS».

Адрес сервера

Выберите поставщика услуги DDNS. Вы должны быть зарегистрированным пользователем данного поставщика услуги DDNS (например, www.dyndns.org).

При выборе типа DDNS «ABUS DDNS» адрес сервера присваивается автоматически.

Домен

Введите зарегистрированное доменное имя (хост-сервис, например myIPcamera.dyndns.org).

Порт

Введите порт для переадресации.

Имя пользов.

Идентификация пользователя по учетной записи в службе DDNS

Пароль

Пароль учетной записи в службе DDNS

Подтв. пароль

Необходимо подтвердить ввод пароля.

Создать учетную запись в службе DDNS

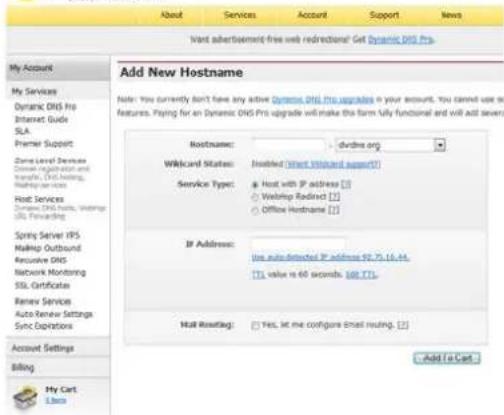

Создайте новую учетную запись на DynDNS.org:

Введите данные для создания учетной записи:

DynDNS.com

Запишите данные пользователя и перенесите их в настройки сетевой камеры.

Доступ к сетевой камере через службу DDNS

Если сетевая камера использует маршрутизатор, необходимо настроить доступ через DynDNS на маршрутизаторе. На домашней странице ABUS Security-Center www.abus-sc.com приводится описание конфигурации DynDNS-маршутизатора для распространенных моделей маршрутизаторов.

На рисунке представлена схема доступа к сетевой камере через службу DynDNS.org с использованием маршрутизатора.

Для доступа через службу DynDNS с использованием маршрутизатора необходимо настроить переадресацию всех задействованных портов (как минимум, портов RTSP и HTTP) на маршрутизаторе.

Для подтверждения настроек нажмите кнопку «Сохранить». После изменения настроек сетевой камеры ее необходимо перезагрузить (Система\Обслуживание\Перезагрузка).

ABUS DDNS

1. Для использования функции ABUS DDNS сначала необходимо установить учетную запись на www.abus-server.com. Ознакомьтесь с разделом «Часто задаваемые вопросы» на веб-странице.
2. Активируйте флажок «Активировать DDNS» и выберите тип DDNS «ABUS DDNS».
3. Для подтверждения ваших данных нажмите кнопку «Сохранить». Теперь IP адрес вашего Интернет-соединения обновляется сервером каждую минуту.

12.3.2.5. Wi-Fi

Чтобы установить соединение Wi-Fi между камерой и маршрутизатором, необходимо выполнить следующие настройки.

Список беспроводных соединений

Нажмите кнопку «Поиск», чтобы отобразить сети Wi-Fi, доступные в непосредственном окружении.

Обратите внимание: скрытые сети не отображаются в списке!

Wi-Fi

SSID

Введите здесь имя сети.

Режим сети

Здесь можно выбрать Manage или Ad-Hoc.

Manage

Выберите эту точку для подключения к сети.

Ad-Hoc

Выберите эту точку для подключения к компьютеру или ноутбуку напрямую.

Режим безопасности

Выберите здесь вид кодирования вашей сети.

Тип кодир.:

Выберите здесь тип кодирования сети.

Ключ 1

Введите сетевой ключ (пароль) для получения доступа к сети.

WPS

Функция WPS позволяет легко установить беспроводное соединение камеры с сетью Wi-Fi.

Включить WPS

Активировать эту функцию, чтобы использовать WPS-соединение.

Проверьте, поддерживает ли ваш маршрутизатор функцию WPS.

PIN-код

PIN-код необходим для установления соединения. По умолчанию он установлен как 12345678. Нажмите кнопку «Генерировать», чтобы создать новый код.

РВС связи

Если на вашем маршрутизаторе есть клавиша WPS, активировать эту функцию.

1. Затем нажмите клавишу WPS на маршрутизаторе.
2. После этого в течение двух минут нажмите «Соединить».
3. Через непродолжительное время будет установлено беспроводное соединение между камерой и маршрутизатором.

PIN-код маршрутизатора

Здесь можно создать WPS-соединение вручную, если ввести SSID и PIN-код маршутизатора.

SSID: Введите SSID нужной сети.

PIN-код маршрутизатора: Введите PIN-код маршрутизатора, следуйте указаниям руководства по эксплуатации от производителя вашего маршрутизатора, чтобы считать PIN-код WPS.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.2.6. UPnP ^TM

Функция UPnP (Universal Plug and Play) обеспечивает удобное управление устройствами, работающими в одной IP-сети. Благодаря этой функции, например, сетевая камера отображается как сетевое устройство в сетевом окружении Windows.

Активировать UPnP

В данном поле можно активировать или деактивировать функцию UPnP

Псевдоним

Индикация MAC-адреса камеры

Проброс портов

Включить Port Mapping

Данная функция активирует переадресацию портов UPnP для сетевых служб. Если ваш маршрутизатор поддерживает UPnP, то при подключении данной опции происходит автоматическая переадресация порта для видеопотока на сетевую камеру.

Способ проброса портов

Выбор автоматической или ручной переадресации порта.

Имя протокола

HTTP

По умолчанию для передачи данных по протоколу HTTP используется порт 80. Кроме того, можно выбрать альтернативный порт в диапазоне 1025\~65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт HTTP.

RTSP

По умолчанию для передачи данных по протоколу RTSP используется порт 554. Кроме того, можно выбрать альтернативный порт в диапазоне 1025\~65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт RTSP.

Порт SDK (порт управления)

По умолчанию для передачи данных по протоколу SDK используется порт 8000. Это порт связи для передачи внутренних данных. Кроме того, можно выбрать альтернативный порт в диапазоне 1025\~65535. Если в одной маске подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт SDK.

Внешний порт

Изменять порты вручную можно только при выборе режима «Вручную» в пункте «Способ проброса портов».

Внешний IP адрес

Индикация внешнего IP адреса для мобильного доступа.

Статус

В данном поле отображается, действителен или недействителен заданный внешний порт.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.3. Видео / Аудио

Пункт меню	Описание	Доступно в режиме
Видео	Настройки вывода видео	Основная конфигурация Дальнейшая Конфигурация
Аудио	Настройки вывода аудио Основная конфигурация	Дальнейшая Конфигурация

12.3.3.1. Видео

Тип потока

Выберите тип потока для камеры. Для записи и просмотра с широкой полосой пропускания выберите «Осн. поток (норм. реж.)». Для просмотра с узкой полосой пропускания выберите «Дополнительный поток».

Тип видео

Установите тип видео для выбранного потока. Вы можете выбрать следующие опции: «Видео и Аудио» и «Поток видео», при последнем аудио не передается.

Разрешение

Установите в данном меню разрешение видео. В зависимости от модели камеры вы можете выбрать следующие варианты: 1280*720; 1280*960;

Тип битрейта

Задайте битрейт видеопотока. Качество видео может оказаться выше или ниже в зависимости от интенсивности потока данных. Вы можете выбрать постоянный или переменный битрейт.

Максимальный битрейт

Устанавливается определенное значение битрейта видеопотока. Настройте максимальный битрейт в диапазоне от 32 до 16384 Кбит/с. Чем выше значение, тем выше качество видео, однако более высокая скорость требует более широкой полосы пропускания.

Качество видео

Данный пункт меню доступен при выборе переменного битрейта. Установите в данном меню качество видео. Качество видео может оказаться выше или ниже в зависимости от интенсивности потока данных. Вы можете выбрать один из шести уровней качества видео: «Минимальное», «Ниже», «Низкое», «Среднее», «Выше» или «Максимальное».

Частота кадров

Задайте частоту кадров в секунду.

Кодирование видео

Выберите один из следующих форматов для кодировки по умолчанию: Н.264 и MJPEG.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.3.2. Аудио

Кодирование аудио

Выберите один из следующих вариантов кодирования для передачи аудиосигнала:

G.711ulaw; G.711alaw или G.726.

Громкость входа

Настройка громкости вывода

Фильтр для окружающих шумов

Активировать этот фильтр, чтобы отфильтровывать окружающие шумы.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.4. Изображение

Пункт меню	Описание	Доступно в режиме
Параметры экрана	Настройки параметров экрана	Основная конфигурация Дальнейшая Конфигурация
Параметры OSD	Установка формата даты и времени	Дальнейшая Конфигурация
Наложение текста	Добав. текстовых полей Дальнейшая Конфигурация
Маскировка частных зон	Добавление масок частных зон Дальнейшая Конфигурация

12.3.4.1. Параметры экрана

Данное меню позволяет настроить качество изображения камеры, в том числе яркость, четкость, контрастность и т. д.

Обратите внимание:

Параметры экрана могут различаться в зависимости от модели камеры.

Переключение дневного/ночного режима

Вы можете выбрать автоматическое переключение дневного/ночного режима или переключение по расписанию. В этом случае нужно задать время начала и время оконч. дневного режима.

Следующие настройки могут осуществляться для дневного или ночного режима индивидуально.

Яркость

Установка яркости изображения. Необходимо выбрать значение от 0 до 100.

Контраст

Установка контрастности изображения. Необходимо выбрать значение от 0 до 100.

Насыщенность

Установка насыщенности изображения. Необходимо выбрать значение от 0 до 100.

Цветность

Установка цветности. Необходимо выбрать значение от 0 до 100.

Четкость

Установка четкости изображения. Высокая четкость может привести к увеличению шума. Необходимо выбрать значение от 0 до 100.

Время воздействия

Установка максимального времени воздействия. Данная настройка не зависит от режима диафрагмы.

Переключение день/ночь

Переключение день/ночь Опции «Авто», «День», «Расписание Ночь» и «Запуск по входной тревоге».

ABTO

В зависимости от освещения камера автоматически переключается в дневной или ночной режим. Возможна настройка уровня чувствительности от 0 до 7, где значение 7 является высшим уровнем чувствительности.

День

В этом режиме с камеры выводится только цветное изображение.

Обратите внимание:

Данный режим следует использовать только при неизменных параметрах освещенности.

Ночь

В этом режиме с камеры выводится только черно-белое изображение.

Обратите внимание:

Данный режим следует использовать только при слабой освещенности.

Расписание

В этом режиме можно настроить время начала и время оконч. дневного режима. За пределами установленного периода времени камера переключается в черно-белый режим.

Запуск по входной тревоге

Камера запускается через тревожный вход и при изменении состояния переходит в цветной или черно-белый режим.

Статус

Выберите «Ночь», чтобы камера при срабатывании тревожного входа переключалась в чернобелый режим. Выберите «День», если камера при срабатывании тревожного входа должна переключаться в цветной режим.

Чувствительность

Установка порога для автоматического переключения между дневным и ночным режимом (0 – 7).

Низкий уровень чувствительности означает, что переход в ночной режим происходит при более слабой освещенности.

Время фильтрации

Настройка времени задержки после распознавания необходимости переключения.

Смарт ИК

Если активирована эта функция, интенсивность инфракрасного света будет автоматически уменьшаться для объектов, расположенных слишком близко. Таким способом можно избежать засвечивания объекта.

Зона BLC (компенсация встречного света)

За счет компенсации встречного света можно увеличить четкость объектов на светлом фоне.

При этом происходит корректировка освещения объектов, однако резкость фона снижается.

WDR

Функция WDR обеспечивает четкость изображения даже при съемке против света. Если в рамках одного изображения встречаются очень яркие и очень темные области, то уровень яркости всего изображения выравнивается, что обеспечивает четкость и детальность изображения.

Чтобы активировать или деактивировать функцию WDR установите соответствующий флажок. Чтобы усилить эффект WDR, настройте более высокий уровень расширенного динамического диапазона.

Баланс белого

Выберите тип освещения участка, где установлена камера.

Вы можете выбрать одну из следующих опций: «Авто-баланс белого цвета 1», «Заблокировать WB», «Лампа накаливания», «Тепл. свет ламп.», «Естеств. свет», «Флуоресцентная лампа».

Авто-баланс белого цвета 1

В режиме «Авто-баланс белого цвета 1» камера автоматически настраивает цветовой баланс в зависимости от текущей цветовой температуры.

Заблокировать WB

Баланс белого настраивается один раз и сохраняется.

Другой

Используйте другие опции баланса белого для настройки этого параметра в зависимости от освещенности («Лампа накаливания», «Тепл. свет ламп.», «Естеств. свет», «Флуоресцентная лампа»).

Ур. ум. шума

Настройте уровень подавления шума.

Зеркальный

При включении функции «Зеркальный» изображение передается в горизонтальном отражении.

Режим коридора

При включении функции «Режим коридора» изображение передается в вертикальном повороте.

Стандарт видео

Регулирование частоты экспонирования

50 Гц: фиксированная настройка для частоты сети 50 Гц

60 Гц: фиксированная настройка для частоты сети 60 Гц

12.3.4.2. Параметры OSD

В данном меню настраивается формат даты и времени, который указывается на изображении в режиме реалтайм.

Показ имени

Установите этот флажок, если вы хотите указать на изображении имя камеры.

Отображение даты

Установите этот флажок, если вы хотите указать на изображении дату.

Отображение недели

Установите этот флажок, если вы хотите указать на изображении день недели.

Имя камеры

Введите имя камеры, которое будет наложено на изображение.

Формат времени

Выберите формат отображения времени 24 часа или 12 часов.

Формат даты

Выберите формат даты.

$$ (\text { Д } = \text { день }, M = \text { месяц }, \Gamma = \text { год }) $$

Отображение OSD

Выберите режим отображения наложенных на изображение элементов.

Вы можете выбрать одну из следующих опций: «Прозрачный и мигающий», «Прозрачный и не мигающий», «Непрозрачный и мигающий», «Непрозрачный и не мигающий».

Размер OSD

В этом разделе меню можно настроить размер экранной индикации. Опции: 16x16, 32x32, 48x48, 64x64, Авто.

При выборе опции авто размер устанавливается в соответствии с выбранным разрешением. Настройка размера OSD может быть применена только к первому видеопотоку (основн. поток).

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.4.3. Наложение текста

На изображении с камеры можно разместить до четырех текстовых сообщений, максимальный объем которых не превышает 45 символов. Для отображения текста установите флажок.

Текстовое окно можно перемещать по экрану с помощью кнопки мыши.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.4.4. Маска

Чтобы избежать записи видео с определенных областей или передачи изображения с них в режиме реалтайм, можно скрыть эти области от наблюдения с помощью функции маски частных зон. Максимальное количество частных зон на изображении составляет 4 прямоугольных участка.

Для настройки частных зон следуйте дальнейшим указаниям. Активировать флажок «Использовать маскировку». Для добавления частной зоны выберите кнопку «Участок». Теперь с помощью мыши отметьте нужную область на изображении. Затем вы можете выбрать еще 3 участка. Все настроенные частные зоны можно удалить с помощью кнопки «Удалить все».

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.5. Безопасность

Пункт меню	Описание	Доступно в режиме
Пользователь	Управление пользователями	Основная конфигурация Дальнейшая Конфигурация
Фильтр IP адресов	Фильтр IP адресов для управления доступом к камере	Дальнейшая Конфигурация

12.3.5.1. Пользователь

В данном меню можно добавить, редактировать или удалить пользователя.

Чтобы добавить или изменить пользователя, нажмите кнопку «Добавить» или «Измен.» соответственно.

Откроется новое окно с информацией о данных и правах доступа.

Имя пользов.

Введите имя пользователя, которому должен быть предоставлен доступ к камере.

Уровень

Выберите индивидуальный тип пользователя (права) для идентификации.

Вы можете выбрать один из настроенных по умолчанию уровней: оператор или пользователь.

Оператор имеет возможность удаленного управления следующими функциями: просмотр в режиме реалтайм, управление параметрами «панорама/наклон/масштабирование», запись вручную, воспроизведение, двусторонний аудиоканал, поиск или запрос статуса.

Пользователь имеет возможность удаленного управления следующими функциями: воспроизведение, поиск или запрос статуса.

Для добавления дальнейших функций установите нужный флажок.

Пароль

Укажите пароль, который пользователь должен ввести для доступа к камере.

Подтв. пароль

Введите пароль еще раз для подтверждения.

Для подтверждения настроек нажмите кнопку «ОК».

Для сброса данных нажмите кнопку «Отмена».

12.3.5.2. Фильтр IP адресов

Включить фильтр IP адресов

Установите флажок для активации данной функции.

Тип фильтра IP адресов

Разрешен: для IP адресов, перечисленных далее, предоставляется доступ к камере.

Запрещен: доступ к камере для IP адресов, перечисленных далее, блокируется. Вход IP адреса осуществляется через формат xxx.xxx.xxx.xxx.

12.3.6. События

Пункт меню	Описание	Доступно в режиме
Детектор движения	Настройка детектора движения Дальнейшая	Конфигурация
Тревожный вход	Настройка тревожного входа Дальнейшая	Конфигурация
Тревожный выход	Настройка тревожного выхода Дальнейшая	Конфигурация
Другие сигнализации	Настройка пассивного инфракрасного датчика Дальнейшая	Конфигурация
E-mail	Настройка отправки уведомлений по электронной почте	ДальнейшаяКонфигурация
Снимок экрана	Настройка создания моментальных снимков Дальнейшая	Конфигурация

12.3.6.1. Детектор движения

Диапазон

Активировать функцию распознавания движения, установив флажок «Активирование детектора движения».

Чтобы выбрать какую-либо область, нажмите кнопку «Участок». По умолчанию будет выбран весь область; чтобы снять отметки, нажмите кнопку «Удалить все».

Наведите курсор мыши на нужную область. Используйте шкалу для регулировки чувствительности. Для подтверждения выбранной области нажмите кнопку «Завершить рисование».

Вправо: низкая чувствительность

Влево: высокая чувствительность

Расписание

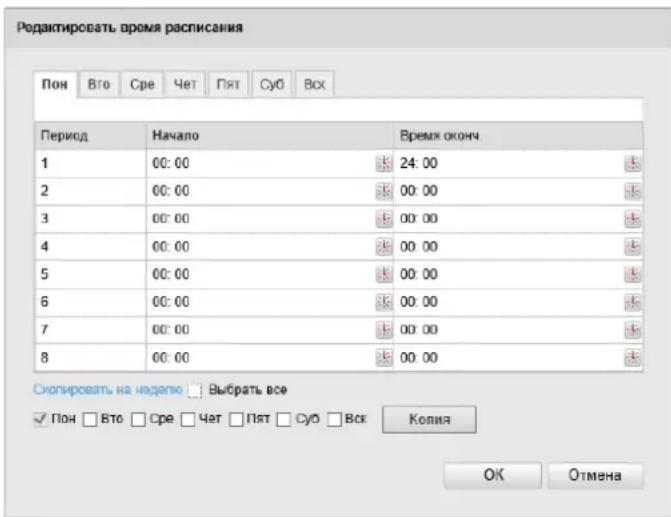

Чтобы задать расписание записи при распознавании движения, нажмите кнопку «Редактировать».

Откроется новое окно, в котором необходимо указать дни недели и время, в которые будет проводиться запись при распознавании движения.

Выберите день недели для записи при распознавании движения. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить детектор движения в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00.

Чтобы настроить детектор движения в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать режим распознавания движения для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать».

Для подтверждения изменений нажмите кнопку «ОК», для сброса — кнопку «Отмена». Для подтверждения данных настроек нажмите кнопку «Сохранить».

Метод связи

Акустический сигнал:

На камере подается акустический сигнал тревоги.

В центр наблюдения:

В центр наблюдения

Сообщение по электронной почте:

вы получите уведомление по электронной почте, для этого нужно активировать соответствующий флажок.

Активировать запись:

Активирует запись на внутреннюю карту памяти Micro-SD.

Другая привязка

В режиме распознавания сигнала тревоги можно подключить тревожный выход. Нажмите «Выбрать все», чтобы включить тревожный выход.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.6.2. Тревожный вход

В данном меню настраивается тревожный вход камеры.

№ трев.вх.

Выберите тревожный вход, чтобы его настроить.

Имя тревоги

В данном меню можно присвоить имя тревожному входу. Не используйте № трев.вх. и специальные символы.

Тип

Выберите тип сигнала тревоги. Вы можете выбрать «НО» (нормально открытый) или «НЗ» (нормально закрытый).

Расписание

Чтобы задать расписание работы тревожного входа, нажмите кнопку «Редактировать».

Откроется новое окно, в котором необходимо будет указать дни недели и время активации тревожного входа.

Редактировать время расписания

Пон	Вто	Сре	Чет	Пят	Суб	Вск
Период		Начало				Время оконч.
1		00:00				24:00
2		00:00				00:00
3		00:00				00:00
4		00:00				00:00
5		00:00				00:00
6		00:00				00:00
7		00:00				00:00
8		00:00				00:00

Выберите день недели для активации тревожного входа. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить наблюдение в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00.

Чтобы настроить работу в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать настройки для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать».

Для подтверждения изменений нажмите кнопку «ОК», для сброса — кнопку «Отмена».

Метод связи

Выберите действие, которое будет происходить при срабатывании сигнала тревоги.

Метод связи

Акустический сигнал:

На камере подается акустический сигнал тревоги.

В центр наблюдения:

В центр наблюдения

Сообщение по электронной почте:

вы получите уведомление по электронной почте, для этого нужно активировать соответствующий флажок.

Активировать запись:

Активирует запись на внутреннюю карту памяти Micro-SD.

Другие способы связи

В режиме распознавания сигнала тревоги можно подключить тревожный выход.

Нажмите «Выбрать все», чтобы включить тревожный выход.

12.3.6.3. Тревожный выход

В данном меню можно настроить тревожный выход.

Номер тревожного выхода

Выберите тревожный выход, чтобы его настроить.

Имя тревоги

В данном меню можно присвоить имя тревожному выходу. Не используйте номера тревожных выходов и специальные символы.

Время задержки

Выберите продолжительность для включения тревожного выхода.

Расписание

Чтобы задать расписание работы тревожного выхода, нажмите кнопку «Редактировать».

Откроется новое окно, в котором необходимо будет указать дни недели и время срабат. тревож. выхода.

Выберите день недели для активации тревожного выхода. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить наблюдение в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00.

Чтобы настроить работу в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать настройки для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать».

Для подтверждения изменений нажмите кнопку «ОК», для сброса — кнопку «Отмена».

12.3.6.4. Другие сигнализации

PIR сигнализации

Включить сигнализацию PIR

Вы можете активировать пассивный инфракрасный датчик PIR настроить действие по событию.

Имя тревоги

В данном меню можно присвоить имя тревожному входу. Не используйте № трев.вх. и специальные символы.

Метод связи

Выберите действие, которое будет происходить при срабатывании сигнала тревоги.

Акустический сигнал:

На камере подается акустический сигнал тревоги.

В центр наблюдения:

В центр наблюдения

Сообщение по электронной почте:

вы получите уведомление по электронной почте, для этого нужно активировать соответствующий флажок.

Активировать запись:

Активирует запись на внутреннюю карту памяти Micro-SD.

Другая привязка

В режиме распознавания сигнала тревоги можно подключить тревожный выход. Нажмите «Выбрать все», чтобы включить тревожный выход.

Расписание

Чтобы задать расписание работы тревожного выхода, нажмите кнопку «Редактировать». Откроется новое окно, в котором необходимо будет указать дни недели и время срабат. тревож. выхода.

Выберите день недели для активации тревожного выхода. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить наблюдение в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00.

Чтобы настроить работу в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать настройки для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать».

Для подтверждения изменений нажмите кнопку «ОК», для сброса — кнопку «Отмена».

12.3.6.5. E-mail

Все настройки могут производиться с помощью электронной почты.

Имя отпр.

Имя отпр.

Введите имя, которое будет отображаться в поле «Имя отпр.».

От Email адреса

Введите адрес электронной почты отправителя.

Сервер SMTP

Введите IP адрес сервера SMTP или имя хоста. (например, smtp.googleapis.com)

Порт SMTP

Введите номер порта SMTP. По умолчанию установлено значение 25.

Активировать SSL

Отметьте функцию SSL, если это необходимо для работы сервера SMTP.

Интервал

Настройте интервал между рассылкой писем с вложенными изображениями.

Вложенное изображение

Активировать данную функцию для вложения изображения к сообщению электронной почты, отправляемому в случае срабатывания сигнала тревоги.

Авторизация

Если это требуется для работы используемого почтового сервера, активировать функцию авторизации, чтобы заходить на сервер с помощью авторизации.

Имя пользователя и пароль можно ввести только после активации данной функции.

Имя пользов.

Укажите имя пользователя для вашей учетной записи на почтовом сервере. Это часть адреса электронной почты до символа @.

Пароль

Укажите пароль для вашей учетной записи на почтовом сервере.

Подтв. пароль

Введите пароль еще раз для подтверждения.

Имя получ.

Получатель 1/Получатель 2/Получатель 3

Введите имя получ.

Адрес получателя1/Адрес получателя2/адрес получателя3

Укажите адрес электронной почты получателя уведомлений.

Нажмите «Тест», чтобы отправить тестовое электронное письмо.

Для подтверждения настроек нажмите кнопку «Сохр.»

12.3.6.6. Снимок экрана

Вы можете настроить снимок экрана по времени или событию для последующего сохранения на карту памяти SD.

Время

Активация захвата изображения по времени

Активировать данную функцию для сохранения изображений через определенные промежутки времени.

Формат

Предустановленный формат изображений — JPEG.

Разрешение

Установите в данном поле разрешение изображения.

Качество

Выберите качество сохраняемых изображений.

Интервал

Выберите временной интервал между сохранением двух изображений.

По событию

Активация захвата изображения по событию

Активировать данную функцию для сохранения изображения при наступлении определенных событий.

Формат

Предустановленный формат изображений — JPEG.

Разрешение

Установите в данном поле разрешение изображения.

Качество

Выберите качество сохраняемых изображений.

Интервал

Выберите временной интервал между сохранением двух изображений.

Номер захвата

Установите количество изображений, которые должны быть сохранены при событии.

12.3.7. Хранилище

Пункт меню	Описание	Доступно в режиме
Расписание записи	Настройка записи по расписанию	Дальнейшая Конфигурация
Управление хранением	Управление SD-картой	Дальнейшая Конфигурация

12.3.7.1. План записи

Вы можете настроить записи через определенные промежутки времени или при наступлении каких-либо событий, а также последующее сохранение записи на карту памяти SD.

Предзапись

Установите здесь продолжительность для записи изображения перед событием.

Последующая запись

Установите здесь продолжительность для записи изображения после события.

Запись по расписанию

Активировать расписание, чтобы задать нужное расписание записи.

Чтобы задать расписание, нажмите кнопку «Редактировать» - после этого откроется новое окно.

Выберите день недели для устройства записи. Для задания определенного временного промежутка введите время начала и окончания записи. Чтобы настроить наблюдение в течение всего дня, укажите время начала записи 00:00 и время ее окончания 24:00.

Чтобы настроить работу в течение всей недели, установите флажок «Выбрать все». Чтобы скопировать настройки для других дней недели, выберите нужный день недели и нажмите кнопку «Копировать».

Выберите в разделе типа видео режим записи для нужного временного промежутка. У вас есть

выбор для следующих типов видео:

Норм.: Непрерывная запись

Детектор движения: Запись при наличии движения

Движ. | тревога: Запись при распознавании движения или при тревожном входе. Камера начинает запись при распознавании движения или при срабатывании тревожного входа.

Движ. и тревога: Запись при распознавании движения и при тревожном входе. Камера осуществляет запись только при одновременном движении и тревожном входе.

Другие сигнализации: Запись, управляемая пассивным инфракрасным датчиком PIR

Помните, что необходимо провести настройку маски распознавания движения, тревожный вход и пассивный инфракрасный датчик PIR.

Для подтверждения изменений нажмите кнопку «ОК», для сброса — кнопку «Отмена».

12.3.7.2. Управление хранением

Здесь у вас есть возможность отформатировать карту памяти Micro-SD и отобразить свойства.

Процент фото

Укажите процент, который должен быть занят моментальными снимками.

Процент записей

Укажите процент, который должен быть занят записями.

Отформатируйте карту памяти SD перед первым применением!

13. Журнал

Параметры камеры, такие как «Тревога», «События», «Операция» и «Информация», должны быть сохранены в файлах протокола. При необходимости эти данные можно экспортировать.

1. Чтобы вызвать окно поиска, щелкните мышью по протоколу в строке меню.
2. Введите критерии поиска, в т. ч. группу событий, подтип, начало и время оконч.
3. Нажмите кнопку «Поиск», чтобы найти данные протокола. Соответствующие данные протокола отобразятся в диалоговом окне «Журнал».
4. Нажмите кнопку «Сохранить журнал», чтобы экспортировать данные протокола и сохранить их на компьютере.

14. Обслуживание и очистка

14.1. Обслуживание

Периодически проверяйте изделие на предмет технической безопасности, например на наличие повреждения корпуса.

Если существуют предположения, что обеспечить безопасную эксплуатацию более не возможно, изделие необходимо изъять из эксплуатации и заблокировать к нему непреднамеренный доступ.

Вероятные случаи, когда безопасная эксплуатация более не возможна:

• если выявлены видимые повреждения устройства;
  • если устройство находится в нерабочем состоянии.

Обратите внимание:

Данное изделие не требует технического обслуживания. Внутри изделия нет каких-либо деталей, требующих проверки или технического обслуживания. Открывать изделие запрещено.

14.2. Очистка

Производите очистку изделия только чистым сухим материалом. При сильном загрязнении материал можно смочить теплой водой.

Жидкости не должны попадать внутрь устройства.

Не применяйте химических очистителей, так как это может вызвать повреждение поверхности корпуса и монитора (изменение цвета).

15. Утилизация

Внимание: Надлежащий сбор, переработка и использование отходов электрического и электронного оборудования регламентируются директивой 2002/96/EC. Данный символ означает, что в целях охраны окружающей среды по окончании срока службы данного устройства его необходимо утилизировать отдельно от бытовых и производственных отходов в соответствии с действующими законодательными нормами. Утилизация бывшего в употреблении оборудования может осуществляться через официальные пункты возврата в вашей стране. Соблюдайте местные предписания по утилизации материалов. Более подробную информацию о возврате оборудования (в т. ч. для стран, не входящих в EC) вы получите в местных органах управления. Раздельный сбор и переработка отходов помогают сберечь природные ресурсы. Это гарантирует, что при вторичной переработке изделия будут соблюдены все предписания по охране здоровья и окружающей среды.

1. Технические характеристики

Номер модели	TVIP21560
Габариты (Ш x В x Г)	60 x 60 x 157 мм
Тревожный вход (нормально-разомкнутый/нормально-замкнутый)	1
Уведомление о сигнале тревоги	E-mail, акустический сигнал, запись на SD-карту
Разъемы	1 разъем RJ45, 1 аудио-выход, 1 разъем DC, 1 тревожный вход, 1 тревожный выход
Количество параллельных видеопотоков	2
Аудио-выход	3,5 мм TRSKомпрессия аудио: G.711 / G.726 / MP2L2 / G.722
Режимы разрешения	Основн. поток: 1280 x 960, 704 x 576, 640 x 480Дополнительный поток: 704 x 576, 640 x 480, 352 x 288, 320 x 240
Детектор движения	Да
Датчик изображения	1/4" КМОП-датчик с прогрессивной разверткой
Количество эффективных пикселей	1280 x 960 пикселей
Наложение текста на изображение	Дата, имя камеры, частные зоны
Частота кадров	25 кадров/с
Фокусное расстояние	4,0 мм при F2.0
Тип камеры	Дневная/ночная
Динамический диапазон (WDR)	Цифровой WDR
Время срабатывания электронного затвора	1/3 – 1/100000 сек
Компенсация встречного света	BLC, DWDR
Одновременный сетевой доступ	Да
Горизонтальный угол обзора	52,4°
Тип камеры	Поворотная/наклонная камера дневного и ночного наблюдения
Макс. разрешение и частота кадров	1280x960 на 25 кадров/с
Макс. рабочая температура	50°C
Макс. влажность воздуха	95 %
Микрофон	Да
Мин. рабочая температура	- 10°C
Минимальная освещенность, цвет	0.1 люкс (F1.2, AGC вкл.)
Минимальная освещенность, ч/б	0 люкс
Полоса пропускания сети для видеосигнала	32 кбит/с – 8 Мбит/с
Сетевое подключение LAN	RJ-45 Ethernet 10/100 Base-T
Сетевое подключение WLAN	IEEE802.11b, 802.11g, 802.11n
Протоколы сетевой камеры	Bonjour, TCP/IP, DHCP, PPPoE, ARP, ICMP, FTP, SMTP, DNS, NTP, UPnP, RTSP, RTP, HTTP, TCP, UDP, 3GPP/ISMA RTSP
ONVIF	Профиль S
Дальность действия PIR	10 м
Частная территория	Да (4)
Шумоподавление	DNR
Степень защиты IP	20
Диапазон поворота/наклона	0° - 355° / -20° - 90°
Источник питания	5 В пост. тока (+/-10 %)
Носитель информации	Карта памяти Micro-SD (до 64 ГБ)
Язык инструкции	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Язык OSD	DE, UK, FR, NL, DK, ES, IT, PL, RU, SWE
Потребление электроэнергии	Макс. 580 мА
Переключение дневного/ночного режима	Электромеханический поворотный инфракрасный светофильтр (ICR)
Поддерживаемые браузеры	Mozilla Firefox, Safari, Internet Explorer версии 6.x и выше
Поддерживаемое программное обеспечение	ABUS VMS Express, IPCam App (iOS/Android)
Кодирование	64/128-bit WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
Сжатие видео	H.264, MJPEG
Баланс белого	AWB
Сертификаты	CE, RoHS, REACH

17. Примечание по использованию общей открытой лицензии GPL

Настоящим мы заявляем, что в сетевых камерах видеонаблюдения TVIP21560 используется программное обеспечение с открытым исходным кодом, лицензии на использование которого выдаются исключительно в соответствии с Универсальной общедоступной лицензией GNU. Чтобы гарантировать использование программы в соответствии с Универсальной общедоступной лицензией, рекомендуем ознакомиться с условиями лицензии.

TVIP21560

Данная инструкция по эксплуатации является публикацией компании ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Все права, включая перевод, защищены. Для воспроизведения в любом виде, например: фотокопии, микрофильмирования или распознании электронным устройством обработки данных, необходимо письменное разрешение издателя.

Повторная печать, включая отдельные фрагменты, запрещена. Данная инструкция по эксплуатации соответствует состоянию техники на момент печати.

Компания оставляет за собой право на внесение изменений в состав техники и оснащения.

Pie de imprenta
