РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Vela NRS FALMEC

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

INSTRUKCJE OBSŁUGI

Ed. 2012

Вы приобрли престижно и высококачественно вытяжно устройство. Для того, чтобы оно давало наилучши результаты, рекомндум внимательно слдовать инструкциям по эксплуатации и уходу, которые вы найдт в этом издании; кром того, для заказа запасных фильтров на активированном угл используйт специальный талон, который вы может найти прикреплным к обложк.

Szanowni Państwo

Gratulujemy!

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Очень важно, чтобы данное Руководство по эксплуатации хранилось вместе с аппаратурой для возможной необходимости консультации в будущем.

подаже прибора или передаче его другому лицу к прибору обязательно должно прилагаться Руководство, чтобы новый пользователь был в курсе того, как пользоваться вытяжкой и какие соответствующие меры предосторожности необходимо соблюдать.

Данное Руководство было составлено для безопасности как Вашей, так и окружающих, поэтому просим Вас внимательно с ним ознакомиться перед установкой и эксплуатацией прибора.

Детям и больным людям разрешается пользоваться прибором лишь под адекватным контролем ответственных лиц, которые могут обеспечивать безопасное использование прибора.

Ответственному лицу необходимо следить, чтобы дети не играли с прибором.

Работы по установке должны проводиться компетентными и квалифицированными специалистами согласно действующим нормам.

Любое необходимое для установки вытяжки изменение в электрическом блоке должно осуществляться только компетентным лицом.

Изменение или попытка изменения характеристик прибора опасно! В случае некорректной работы вытяжки не пытайтесь устранить неисправность самостоятельно.

Ремонт, проведенный некомпетентным лицом, может вызвать повреждения.

Для любого вмешательства обращайтесь в уполномоченный центр технического обслуживания.

Всегда следите, чтобы все электрические части (освещение, мотор) были выключены, когда Вы не пользуетесь прибором. Полностью прочтите Руководство по эксплуатации, перед тем как пользоваться вытяжкой.

Вытяжка не может использоваться иначе как для удаления дыма с домашних кухонь. Любое другое использование прибора снимает с изготовителя всякую ответственность.

Максимальный общий вес предметов, положенных на вытяжку или подвешенных к ней (там, где это предусмотрено), не должен превышать 1,5 кг.

После установки вытяжки из нержавеющей стали необходимо произвести чистку прибора для удаления остатков защитной пленки и возможных пятен жира или масла. Для этого изготовитель рекомендует использовать прилагающиеся чистящие салфетки.

Использование других типов чистящих средств снимает с изготовителя ответственность за возможные возникшие в связи с этим повреждения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тхничски данны прибора привдны на этиктк, находящийся внутри вытяжного устройства.

МОНТАЖ

ОСНОВНЫЕ ЗАМЕЧАНИЯ

(параграф предназначн для квалифицированных специалистов, монтирующих вытяжно устройство)

Расстояние между кухонной плитой и самой нижней точкой вытяжки, по стандарту должно быть не менее 65 см. Данное расстояние измеряется в обязательном порядке в самой нижней точки при небезопасном напряжении. Учитывая настоящий аспект, предусмотренный Европейскими стандартами, расстояние на некоторых моделях может быть сокращено, как

это указывается в главном каталоге. Если в инструкциях газовой кухонной плиты указывается большее расстояние, необходимо учитывать его.

Необходимо свести к минимуму количество изгибов, а также убедиться в том, что трубы имеют минимальную необходимую длину.

Соблюдайте действующие нормы, касающиеся выброса воздуха наружу.

При одновременном использовании других приборов (котлов, печей, каминов и т.п.), работающих на газе или другом топливе, необходимо обеспечить надлежащую вентиляцию помещения, из которого удалается дым и испарения, согласно действующим нормам.

Инструкция по установке: см. раздел «О» настоящего Руководства.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОЭНЕРГИИ

(параграф предназначн только для квалифицированных специалистов, подключающих вытяжно устройство)

ВНИМАНИЕ!

До выполнния любой опрации в вытяжном устройств отключит прибор от электричской сти. Убедитесь, что внутри вытяжного устройство н отсодинны и н поврждны электричски провода; в случае возникновния таких ситуаций свяжитесь с ближайшим срвисным центром. Для выполнния электричских содинний обратитесь к квалифицированным специалистам.

Содинния должны быть производны в соответствии с дйствующим законодательством. Убедитесь, что ограничитльны предохранитли и электрооборудованимогут выдржать нагрузку от прибора (см. этиктку с тхничскими характеристиками, согласно пункту В). Нкоторы приборы могут быть оснащны шнуром без вилки; в таком случа использумая вилка должна быть "стандартного" типа с учтом того, что:

• жлто-злный провод должен использоваться для зазмлния,
• голубой провод должен использоваться для нітрального провода,
• коричный провод должен использоваться для фазы, шнур н должен касаться нагртых частй, имющих тмпратуру бол 70°C.
• установит на шнур электропитания вилку, пригодную для нагрузки, и вставьт в защитную вилку. При нобходимости прямого подключения к сти нобходимо размстить между прибором и стью многополярный магнитотрмический прключатель с минимальным открытим между контактами 3 мм, рассчитанный на нагрузку и отвчающий дйствующим нормам. Жлто-злный провод зазмления н должен пррываться прключатлм.

До подключения прибора к сти электропитания убедитесь, что:

• напряжни сти питания соответствует указанному на этиктк с тхничскими характеристиками.
• зазмлни эффективно и выполнно правильно.
• линия электропитания оснащна эффективным зазмлним по дйствующим нормам.
• использумы розтка или многополюсный прключатель легко доступны при установленном прибор.

Производитель н нст никакой ответствности в случае, сли нормы безопасности н соблюдаются.

Е ВЫТЯЖНОЕ УСТРОЙСТВО С ВЫБРОСОМ ВОЗДУХА НАРУЖУ

В этой модли дым и пар от готовки выбрасываются наружу чрз трубу.

Труба для выброса, которая выступат из врхнй части вытяжки должна быть содинна с трубой, которая выводит дым и пар вн помщния, рис.

В данной модли снимаются фильтры на активированном угл, сли они установлены; как они снимаются, см. пункт F. Если кухонная вытяжка используется одноврмно и для других приборов, работающих на газу или другом топлив, помещи должно имть возможность достаточного провтривания.

ВЫТЯЖНОЕ УСТРОЙСТВО С РЕЦИРКУЛЯЦИЕЙ ВОЗДУХА (с фильтраций)

В этой версии воздух для его очистки поступает через фильтры с активированным углём и перерабатывается в кухонной среде. Для монтажа см. разд. Н.

РАБОТА

1. КНОПКИ С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ (PLANE NRS)

Клавиша освещения

• ON: освещение влючено (кнопка светится);

• OFF: освещение выключено;

Клавиша -

При нажатии этой клавиши снижается скорость мотора.

Скорости 1, 2 и 3 указываются количеством зажженных диодов, не считая диодов освещения и таймера.

Клавиша +

При нажатии этой клавиши увеличивается скорость мотора.

Скорости 1, 2 и 3 указываются количеством зажженных диодов, не считая диодов освещения и таймера. (В 4-скоростной версии клавиша + мигает. На 4-ю скорость установлено ограниченное время работы, и через 15 минут мотор автоматически переходит на 3-ю скорость).

Клавиша режима

Функция: включение и выключение мотора вытяжки.

Функция желаемая скорость позволяет запустить мотор на скорости, выбранной перед последним выключением.

Опция:

пульт управления (существует только в некоторых версиях).

Меры предосторожности:

Не располагать прибор вблизи источников электромагнитных волн, которые могут внести помехи в электронику вытяжки.

Максимальное расстояние действия 5 метров. Это расстояние может изменяться в меньшую сторону при наличии электромагнитных помех или других приборов.

Клавиша освещения на пульте: свет вкл./выкл. (on/off).

Клавиша – е + уменьшение/увеличение скорости (для запуска мотора можно нажать как клавишу +, так и клавишу -).

Клавиша таймера: см. ниже инструкцию.

Клавиша таймера и насыщения фильтров

- Эта функция позволяет автоматически отключать вытяжку после 15 минут работы на ранее заданной скорости (клавиша с мигающим светом).

- После примерно 30 часов работы клавиша «предлагает» чистку металлических фильтров (клавиша светится красным). Для отключения индикации нажмите и удерживайте клавишу таймера несколько секунд до выключения красного света. Затем выключите вытяжку и снова включите, чтобы убедиться в том, что индикация исчезла.

3. КНОПКИ С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ (Quasar Glass EVO) (рис. Р)

1: Таймер/Неисправность фильтров

Немигающий КРАСНЫЙ световой индикатор означает, что сработала аварийная остановка фильтров масляных веществ (после 30 часов), для выключение ния данной тревоги и обнуления счетчиков держать нажатой кнопку в течение 3-х секунд.

Мигающий КРАСНЫЙ световой индикатор означает, что включена функция таймера. Данная функция включается, если при нажатии кнопки (продолжительном или нет) мотор уже работает на любой скорости. Данная функция обуславливает автовыключение вытяжки через 15 минут.

Пользователь может выключить вытяжку со включенной функцией Таймер, при этом выключится и данная функция.

Функция Таймер обусловлена одной скоростью. Изменение скорости со включенной функцией Таймер приводит к отключению данной функции.

2: 1-ая скорость

В случае выключенного светового индикатора нажать на кнопку для включения вытяжки на 1-ую скорость, при этом загорится соответствующий световой индикатор. Работа на 1-ой скорости начнется после нажатия и отпускания кнопки.

В случае выключенного светового индикатора и уже включенной иной скорости нажатие кнопки приведет к включению 1-ой скорости, соответствующего светового индикатора и выключению светового индикатора предыдущей рабочей скорости.

При включенном световом индикаторе нажатие кнопки приведет к выключению светового индикатора и МОТОРА.

При выключенном световом индикаторе нажатие кнопки (как минимум в течение 3–х секунд) приведет к включению функции рециркуляции. Во время функции рециркуляции (продолжительностью 24 часа) мигает световой индикатор. При включении данной функции вытяжка работает 1 час на 1-ой скорости, затем остановится на 3 часа и снова включится на 1 час. Данные рабочие циклы будут повторятся до истечения установленного времени.

При установке данной функции нельзя выбирать иные скорости. Для отключения данной функции нажать в течение 3-х секунд на кнопку 2.

3: 2-ая скорость

В случае выключенного светового индикатора и уже включенной иной скорости при нажатии кнопки (продолжительном или нет) включится 2-ая скорость, соответствующий световой индикатор и выключится световой индикатор предыдущей рабочей скорости. В случае выключенного светового индикатора и невключенной ни одной скорости нажатие кнопки не приведет ни к какому действию.

При включенном световом индикаторе нажатие кнопки 3 не приведет к никаким действиям.

Чтобы выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на данную кнопку.

4: 3-ая скорость

В случае выключенного светового индикатора и уже включенной иной скорости при нажатии кнопки (продолжительном или нет) включится 3-ая скорость, соответствующий световой индикатор и выключится световой индикатор предыдущей рабочей скорости.

В случае выключенного светового индикатора и невключенной ни одной скорости нажатие кнопки не приведет ни к какому действию.

При включенном световом индикаторе нажатие кнопки 4 не приведет к никаким действиям.

Чтобы выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на данную кнопку.

5: 4-ая скорость

В случае выключенного светового индикатора и уже включенной иной скорости при

нажатии кнопки (продолжительном или нет) включится 4-ая скорость, соответствующий световой индикатор и выключится световой индикатор предыдущей рабочей скорости.

В случае выключенного светового индикатора и невключенной ни одной скорости нажатие кнопки не приведет ни к какому действию.

При включенном световом индикаторе нажатие кнопки 5 не приведет к никаким действиям.

Четвертая скорость можно включать максимум на 14 минут, затем вернуться к третьей скорости.

Чтобы выключить вытяжку, надо сначала выбрать 1-ую скорость, затем нажать снова на данную кнопку.

6: Свет / Диастанционная связь

Свет: Короткое нажатие кнопки Т6 включает и выключает свет.

Дистанционная связь (опция): При выключенном двигателе и свете, продолжительное нажатие кнопки Т6 активирует режим дистанционной связи. Кнопка Т6 мигает в течение максимум 10 секунд. Во время мигания должна быть нажата хотя бы одна кнопка радиоуправления. Функция отключается через 10 секунд или раньше, если обнаруживается совместимое устройство дистанционного управления.

Радиоуправление (опция)

Установить устройство подальше от источников электромагнитных волн, которые могут создавать помехи работе электронного оборудования вытяжного колпака.

Максимальная дистанция функционирования составляет 4 метра. Эта дистанция может варьироваться вследствие электромагнитных помех, создаваемых другими устройствами.

Функция радиоуправления	ОПИСАНИЕ
Кнопка света	Нажатие кнопки «Свет» включает/выключает свет.
Кнопка «–»	Нажатие кнопки «–» уменьшает скорость двигателя. Если двигатель работает на 1 ^1 скорости, нажатие кнопки «–» выключает двигатель.
Кнопка «+»	Если двигатель выключен, при нажатии кнопки «+» двигатель включается на 1 ^1 скорости. Если двигатель работает, нажатие кнопки «+» приводит к увеличению скорости вплоть до её максимальных показателей.
Кнопка таймера	Если двигатель выключен, при нажатии кнопки таймера включается/выключается функция таймера.
Смена кода(только в случае неполадки)	Следует нажимать кнопку «Свет» вместе с кнопкой «Timer» радиоуправления, пока синий индикатор не начнет медленно мигать. Если в течение 5 секунд нажимается кнопка «–» радиоуправления, происходит генерация и запоминание нового кода. Запоминание подтверждается 3 короткими миганиями индикатора.Чтобы вернуться к коду по умолчанию, необходимо нажимать кнопку «–» вместе с кнопкой «+» радиоуправления в течение более 5 секунд. Запоминание кода по умолчанию сигнализируется 3 короткими миганиями индикатора.Каждый раз, когда генерируется новый код либо устанавливается код по умолчанию в дистанционном управлении, необходимо выполнять также ранее описанную процедуру активации удаленной связи (кнопка «Свет» кнопочной панели).

ФИЛЬТРЫ INНСТРУКЦИИ ПО ИЗВЛЕЧЕНИЮ И ЗАМЕНЕ

1. МЕТАЛЛИЧЕСКИЕ ФИЛЬТРЫ

Для извлечения металлического фильтра-жироуловителя достаточно надавить на

специальную ручку фильтра. В моделях кухонных вытяжек с наружной вытяжной вентиляцией (horizon nrs, lumina nrs, vela nrs) удалить стальную панель, как указано на рис. НЗ и приступить к удалению металлических фильтров.

2. ФИЛЬТРЫ С АКТИВИРОВАННЫМ УГЛЕМ

Для монтажа и замены фильтров с активированным углём см. инструкции, содержащиеся в опциональном наборе угольных фильтров для каждой модели.

Вытяжка plane nrs: код фильтра kac1.921

Вытяжка horizon nrs 1 двигатель, lumina nrs: код фильтра 101078900 (2 на вытяжку)

Вытяжка horizon nrs 2 двигателя: код фильтра 101078900 (4 на вытяжку)

Вытяжка vela nrs: код фильтра 101078900 (1 на вытяжку)

Для заказа новых угольных фильтров свяжитесь с с местным дистрибьютором/розничным торговцем.

ТОЛЬКО ПО ИТАЛИИ: Скачать бланк заказа фильтра на сайте: www.falmec.com (доступ с меню шторкой поддержки клиентов).

ОСВЕЩЕНИЕ УСТАНОВКА И ЗАМЕНА

1. ГАЛОГЕННОЕ ОСВЕЩЕНИЕ

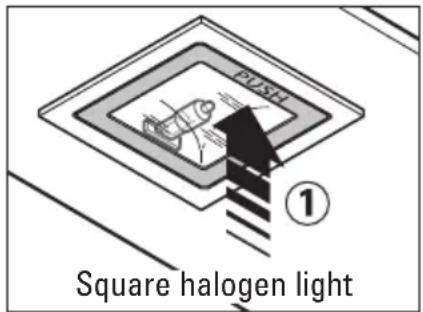

Для замены лампочки "Square halogen light" необходимо:

a) Убедиться в том, что прибор отключен от электросети;
6) Полностью открыть панель на 90° (см. рисунок) нажатием на PUSH.
в) заменить лампочку на аналогичную (галогеновую, макс. 20 Вт, 12 В, разъем G4).
д) Закрыть панель. Если панель не закрывается корректно, повторить пункт 6.

PUSH Square halogen light ①

2. ФЛУОРЕСЦЕНТНАЯ ЛАМПА (раздел для специалистов)

Замена флуоресцентной лампы:

а) отключить прибор от сети питания;
б) снять металлическую панель, откртив крепежные винты, если таковая имеется.

Снять флуоресцентную трубу, повернув ее на90°, и зааменитьее другой с аналогичными характеристиками (8 Вт–13 Вт–21 Вт–28 Вт–в зависимости от модели);

в) вновь подключить прибор к сети питания.

ЧИСТКА И УХОД

Своврмный уход гарантирут хорошую работу и большой срок службы. Особенно внимани нобходимо удлять мталличским фильтрам для захвата жира и фильтрам с активированным углм, дйствительно, частая очистка фильтров и мст их крплния гарантирут, что в вытяжк н собиратся жир, который опасн из-за легкости возгорания.

1. МЕТАЛЛИЧЕСКИЕ ФИЛЬТРЫ ДЛЯ ЗАДЕРЖАНИЯ ЖИРА

Предназначны для улавливания частиц жира, рекомндутся мыть раз месяц в вод и с моющим срдством, н прибая их. До установки дождится их полного высыхания.

Для того чтобы снять фильтр и установить на мсто см. инструкции, пункт I. Ркомндутся регулярно выполнять эту опрацию.

2. ФИЛЬТРЫ С АКТИВИРОВАННЫМ УГЛЕМ

Предназначны для задржания запахов, присутствующих в воздух, который чрз них проходит. Очищный воздух вновь выпускатся на кухню.

Фильтры на активированном угл н могут быть промыты и замняются в срднм кажды 3-4 месяца (зависит от частоты использования). Для замны фильтров с активированным углм слдуйт инструкциям, пункт Н2.

3. ЧИСТКА НАРУЖНОЙ СТОРОНЫ

Рекомендуется очищать внешние поверхности вытяжек не менее чем каждые 15 дней, чтобы жирные вещества не повредили стальную поверхность.

Чистка вытяжки должна осуществляться с помощью влажной ткани с использованием жидкого нейтрального чистящего средства или денатурата.

Если вытяжка имеет специальное покрытие против отпечатков пальцев (Fasteel), необходимо осуществлять чистку только водой с нейтральным мылом при помощи мягкой ткани и тщательно ополаскивать и сушить поверхность. Не допускается использование средств, содержащих абразивные вещества, грубые ткани, а также ткани, имеющиеся в продаже для чистки стали. Использование абразивных веществ и грубых тканей приведет к необратимому повреждению покрытия стали. Несоблюдение данных правил предосторожности влечет за собой безвозвратное повреждение стали.

Данные правила должны храниться вместе с инструкцией по эксплуатации вытяжки. Изготовитель не принимает никаких претензий в случае несоблюдения настоящих правил.

Очистка электричских или относящихся в мотору частй внутри вытяжки при помощи жидкостей и растворителя запрщна.

Н пользуйтсь абразивными химикатами.

Выполняйт вс опрации, прдварительно отключив прибор от сти электропитания.

БЕЗОПАСНОСТЬ МЕРЫ ПРЕДОСТОРОЖНОСТИ

Электрическая схема снабжена контактом заземления согласно международным нормам безопасности; кроме того, она соответствует европейским нормам защиты от радиопомех.

Не подключайте прибор к трубам, отводящим дым от сгорания топлива (котлы, камины и т.п.).

Убедитесь в том, что напряжение в сети соответствует указанному на табличке, прикрепленной внутри вытяжки.

В целях безопасности расстояние от варочной поверхности до вытяжки должно составлять не менее 65 см.

Нельзя готовить пищу на открытом огне под вытяжкой. Следите за фритюрницами: перегретое масло может загореться.

- Убедитесь в том, что в помещении имеется достаточная вентиляция, если вытяжка используется совместно с другими приборами, работающими на газе или другом горючем.

- Не зажигайте открытый огонь под вытяжкой.

- Не подключайте прибор к трубам, отводящим дым от сгорания топлива (котлы, камины и т.п.).

- Убедитесь в соблюдении всех действующих норм по выводу воздуха наружу из помещения, прежде чем пользоваться вытяжкой.

Перед проведением любых манипуляций по чистке или уходу выключите прибор, вытащив вилку из розетки или с помощью общего выключателя. Предприятие-изготовитель не несет ответственности за возможный вред, причиненный, прямо или косвенно, людям, предметам или домашним животным вследствие несоблюдения предписаний, указанных в Руководстве по эксплуатации, особенно в том, что касается правил установки и эксплуатации прибора и ухода за ним.

ГАРАНТИИ

Новый прибор находится под дйствим гарантии.

Гарантийны условия полностью привдны на последний страниц этого издания.

Производитель н отвчат за возможны нточности и ошибки в данном издании, возникши при печати или прпечатывании. Производитель оставлят за собой право на т модификации собственной продукции, которые соотт добходимыми или ползными, а такж в интрсах пользователя, н влияющи на главны функциональны характеристики и бзопасность.

Инструкции по монтажу

ИНСТРУКЦИИ ПО МОНТАЖУ НАСТЕННЫХ ВЫТЯЖЕК МОДЕЛЕЙ HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS

Этап 1

(Рис. А)

1) Приложить к стене крепёжную рейку (S) на высоте H от варочной поверхности, вычисляемой как сумма высот: X + Y + 512 мм.
2) Проверьте прибором уровня горизонтальное выравнивание;
3) отметить точки концов крепёжной рейки двумя отверстиями.
4) Просверлить отверстия, вставить в них 2 дюбеля диаметром 8 мм и зафиксировать крепёжную рейку (S) соответствующими винтами (V1).

(Рис. В)

1) Прицепить вытяжку к крепёжной рейке (S).
2) Выровнять вытяжку при помощи винтов на держателях. Верхний винт (В) регулирует расстояние от стены, а нижний винт (С) – вертикальное смещение.
3) Во избежание отцепления вытяжки по причине давления снизу прикрепить её к стене дюбелем и соответствующим винтом (V2), используя соответствующие отверстия, находящиеся сзади вытяжки.

Этап 2

(Рис. С)

• Для установки модели вытяжки с всасывающим воздухоотводом подсоединить выходной патрубок вентилятора к внешнему выводу (F), следуя указаниям на рис.С.
  1) Измерить высоту X, как указано на рис.С дет.1.
  2) Отрезать трубу NRS (A) в соответствии с указаниями на рис.С дет.2.
  3) Отрезать изгиб NRS (B) в соответствии с указаниями на рис.С дет.3 таким образом, чтобы воздухоотводная труба (A) была установлена в строго вертикальном положении.

(Рис. D)

1-2-3-4) Укрепить фланец (C) в соответствии с отверстием выброса (F) при помощи трёх винтов V3.

(Pnc. E)

1) Осторожно вставить трубу (A) в переходник двигателя (D);
2) прикрепить трубу (A) к корпусу вытяжки тремя винтами (V4).
3) Вставить изгиб (В) в трубу (А) и во фланец (С).
4) Заблокировать изгиб (В) с трубой (А) посредством хомутика и сложить рёбрышки фланца (С), как указано на рисунке.
- Выполнить электрическое подключение только после предварительного отключения подачи электропитания на вытяжку.

Этап 3

(Pnc. F)

1) Вставить удлинитель трубы (Н) в дымоход (G).

2) Прикрепить совокупность (G+H) к корпусу вытяжки посредством винтов (V5).
3) Дать пройти удлинителю (Н) до достижения желаемой высоты.
4) Опустить на стенку скобу (L), прибором уровня проверить горизонтальное выравнивание и отметить точки двух концов 2-мя отверстиями.
5) Просверлить отверстия, вставить в них 2 дюбеля диаметром 4 мм и зафиксировать скобу (L) соответствующими винтами (V6).
6) Прикрутить 2-мя винтами (V7) удлинитель (H) к скобе (L).
- Подать электропитание на вытяжку, соблюдая действующие нормативы (см. разд. D бро- шюры).

02 ИНСТРУКЦИИ ПО МОНТАЖУ ВЫТЯЖЕК ОСТРОВНЫХ МОДЕЛЕЙ HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS

Этап 1

(Рис. А1)

- Определить высоту H от варочной поверхности, вычисляемую суммой величин: X + Y + H1

(Рис. В1)

• Выполняя указания разд. H1, снять панель втягивающей наружной вытяжки (AP) (если имеется) и металлические фильтры . Только в случае вытяжки островной модели Lumina NRS Isola удалить также переднюю панель (PN).
• Отключить штыревой разъём (СО) от соответствующего гнездового разъёма, закреплённого на корпусе вытяжки.

(Рис. С1)

• Ослабить 4 винта, удерживающие камеру двигателя NRS (CM);
• перенести сбоку камеру двигателя NRS (CM) таким образом, что 4 винта будут находиться в соответствии с отверстием вместо петли;
• приподнять камеру двигателя (СМ) кверху для удаления из корпуса вытяжки.

(Pnc. D1)

- Прикрепить элемент (TI) к камере двигателя NRS (CM) при помощи 7 винтов (V1).

(Рис. E1)

- Прикрепить решётчатую опору (TS) к потолку 4 дюбелями диаметром 8 мм и соответствующими винтами (V2).

(Pnc. F1 и G1)

• Измерить высоту "Z", как указано на рисунке F1.
• Отрезать трубу NRS (A) и изгиб NRS (B) в соответствии с указанием на рисунке F1 деталь 2, таким образом, чтобы воздухоотводная труба(A) была установлена в идеально вертикальном положении. Закрепить изгиб NRS (B) на трубе NRS (A) посредством хомутика и соединить всё временно на воздухоотводной трубе (F), предусмотренной на подвесном потолке или на междуэтажном перекрытии.
• Дать пройти совокупности (CM+TI) по решётчатой опоре (TS) до достижения желаемой высоты (H1) (см. также рис. A1)
• Заблокировать компоненты (CM+TI и TS) 8-ю винтами-саморезами (V3).

Этап 2

(Рис. Н1)

- Осторожно вставить трубу NRS (A) в переходник двигателя (D) камеры двигателя (CM) и заблокировать 3 винта (V7).

(Рис. I1 и L1)

• Прикрепить элементы опоры удлинителя (SP) к решётчатой опоре (TS) в случае подвесного потолка или камеры двигателя (CM) в случае использования решётчатой опоры (TS).
  – Вставить дымоход (G) в удлинитель (H) и заблокировать их между собой липкой лентой.

• Вставить совокупность дымоход-удлинитель (G+H) в корпус двигателя (CM).

• Прикрепить совокупность дымоход-удлинитель (G+H) с элементами опоры удлинителя (SP) или с верхней решётчатой опорой TS при помощи 4-х метрических винтов M4 (V5), не завинчивая их полностью.

(Рис. М1)

- Поднять корпус вытяжки таким образом, чтобы её отверстия были отцентрованы на 4-х метрических винтах M5 камеры двигателя (СМ). Перенести сбоку камеру двигателя (СМ) таким образом, чтобы метрические винты установились в петлях, затем затянуть их окончательно.

Этап 3

(Рис. N)

• Снять липкую ленту, отвинтить 4 метрических винта M4 (V5), завинтить предварительно к элементам опоры удлинителя (SP) и дать пройти книзу совокупность дымоход–удлинитель (G+H).
• Произвести следующие подключения: ВЫБРОС -> труба + изгиб NRS (A+B) труба выброса (F). В случае фильтрующей версии (см. разд. F) выброс воздуха должен быть направлен в сторону петель удлинителя. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ (только после отключения электроэнергии).
• Прикрепить заново удлинитель (H) к элементам опоры удлинителя (SP) посредством 4–х метрических винтов M4 (V5).
• Дать пройти книзу дымоход (G) и закрепить его к корпусу вытяжки посредством винтов-саморезов (V6).
• Подсоединить штыревой разъём (СО) к соответствующему гнездовому разъёму, закреплённому на корпусе вытяжки.
• Выполняя указания раздела H1 установите металлические фильтры и панель втягивающей наружной вытяжки (AP). В случае вытяжки островной модели Lumina NRS Isola установить заново также переднюю панель (PN).
• Подать электропитание на вытяжку, соблюдая действующие нормативы (см. разд. D бро- шюры).

INSTRUKCJA OBSŁUGI

OSTRZEŻENIA
