INSTRUKCJA OBSŁUGI Vela NRS FALMEC

Zakupiliście prestiżowy okap kuchenny o gwarantowanej jakości. Dla uzyskania najlepszych wyników zale-camy, by starannie przestrzegać instrukcji obsługi i konserwacji zawartych w tej broszurze. Ponadto, do za-mawiania zapasowych filtrów z węglem drzewnym, wykorzystywać specjalny kupon załączony na okładce.

A

Ta instrukcja obsługi musi być przechowywana razem z urządzeniem w celu przyszłego wykorzystywania. Jeżeli urządzenie jest sprzedawane lub przesyłane innym stronom, sprawdzić, czy wraz z nim przekazywana jest ta instrukcja, dla zapewnienia, że nowy użytkownik posiada prawidłowe informacje o działaniu okapu kuchennego i zna ostrzeżenia. Te ostrzeżenia zostały podane dla Waszego bezpieczeństwa oraz ostrzeżenia innych osób. W związku z tym proszę je uważnie przeczytać przed instalowaniem i obsługą urządzenia.

To urządzenie nie jest przeznaczone do użytkowania przez małe dzieci lub osoby niesprawne, jeżeli nie są one odpowiednio nadzorowane przez osobę odpowiedzialną dla zapewnienia bezpiecznego użytkowania urządzenia. Należy pilnować małe dzieci, by nie bawiły się urządzeniem.

Urządzenie musi być instalowane przez osobę wykwalifikowaną, zgodnie z obowiązującymi normami. Jeżeli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia musi on być wymieniony przez producenta, jego agenta serwisowego lub odpowiednio wykwalifikowaną osobę. Wszelkie modyfikacje, które mogą być wymagane w układzie elektrycznym w celu zainstalowania okapu kuchennego muszą być wykonywane tylko przez wykwalifikowanych elektryków.

Niebezpieczne jest modyfikowanie lub próba modyfikowania charakterystyk tego systemu. W przypadku niesprawności lub jeżeli wymagane są naprawy urządzenia, nie próbować rozwiązywać problemu samodzielnie.

Naprawy wykonywane przez osoby niewykwalifikowane mogą powodować szkody. W celu wykonywania wszelkich napraw i innych prac w urządzeniu, skontaktować się z autoryzowanym centrum serwisu/części zamiennych.

Gdy urządzenie nie jest używane, zawsze sprawdzać, czy wszystkie części elektryczne (lampy, urządzenie wyciągowe) są wyłączone. Przed przeprowadzaniem jakichkolwiek operacji w okapie kuchennym przeczytać całą instrukcję.

Okap kuchenny musi być wykorzystywany tylko do wyciągania dymów gotowania w kuchniach domowych. Producent nie ponosi odpowiedzialności za każde inne użycie tego urządzenia.

Maksymalny ciężar każdego przedmiotu umieszczanego na okapie lub zawieszanego na nim (jeśli to możliwe) nie może przekraczać 1,5 kilograma. Po zainstalowaniu okapu ze stali nierdzewnej wyczyścić go w celu usunięcia pozostałości kleju ochronnego i plam smaru lub oleju. Producent zaleca jego czyszczenie szmatką. Producent nie ponosi żadnej odpowiedzialności w przypadku uszkodzenia spowodowanego przez użycie różnych rodzajów detergentów.

SPECYFIKACJE TECHNICZNE

Dane techniczne dotyczące tego urządzenia elektrycznego są podane na tabliczkach znamionowych umieszczonych wewnątrz okapu kuchennego.

INSTALOWANIE

(Rozdział zarezerwowany dla wykwalifikowanych instalatorów okapów kuchennych).

Odległość między kuchenką i najniższą częścią okapu kuchennego wynosi zazwyczaj przynajmniej 65 cm. Taka odległość mierzona jest rygorystycznie w najniższym miejscu okapu z dopuszczalnym naprężeniem. Na podstawie tego szczegółu wskazanego w normach europejskich

na niektórych modelach można zmniejszyć odległość, jak wskazano w głównym katalogu. Jeżeli instrukcje kuchenki gazowej wskazują większą odległość, należy ją uwzględnić.

W wersji wyciągu na zewnątrz, średnica kanału wyprowadzającego opary musi być nie mniejsza, niż podłączenie okapu kuchennego.

Na odcinkach poziomych kanał musi lekko wznosić się do góry (około 10%), tak, by lepiej wyprowadzać powietrze poza pomieszczenie.

Unikać stosowania rur kolankowych, upewnić się, że rury są o możliwie najmniejszej długości.

Przestrzegać aktualnych przepisów dotyczących wyprowadzania powietrza do atmosfery.

Jeżeli w tym samym czasie używany jest bojler, piec, kominek, itp., który wykorzystuje gaz lub inne paliwa, upewnić się, że pomieszczenie, z którego odprowadzane są opary, jest dobrze wentylowane, zgodnie z aktualnymi przepisami. Instrukcje mocowania: patrz rozdział „O” instrukcji.

PODŁACZENIA ELEKTRYCZNE

(Rozdział zarezerwowany dla wykwalifikowanych instalatorów).

OSTRZEŻENIE!

Przed wykonywaniem jakichkolwiek prac wewnątrz okapu kuchennego, odłączyć urządzenie od zasilania sieciowego.

Sprawdzić, czy przewody wewnątrz okapu kuchennego nie są odłączone lub przecięte; jeżeli tak jest, skontaktować się z najbliższym centrum serwisowym. Podłączenia elektryczne muszą być wykonywane przez osobę wykwalifikowaną.

Podłączenia muszą być wykonywane zgodnie z obowiązującymi normami prawnymi. Sprawdzić, czy bezpiecznik i układ elektryczny mogą przenosić obciążenie urządzenia (patrz specyfikacje techniczne w punkcie B).

Niektóre rodzaje urządzeń są wyposażone w kabel bez wtyczki; w takim przypadku muszą być stosowane „znormalizowane” wtyczki, z uwzględnieniem, że:

• przewód żółto-zielony musi być wykorzystywany do uziemienia;
• przewód niebieski musi być używany dla linii zerowej (neutral);
• przewód brązowy musi być używany jako fazowy; kabel nie może stykać się z częściami gorącymi (powyżej 70°C).
• zakładać wtyczkę, która jest odpowiednia dla obciążenia kabla zasilania i podłącać ją do odpowiedniego gniazdka zasilania.

Dla urządzeń, które przychodzą wyposażone w kabel i wtyczkę, proszę się upewnić, że są one włączane do obwodu odpowiedniego dla takiego urządzenia.

Proszę poradzić się osoby wykwalifikowanej. (Patrz specyfikacje techniczne w punkcie B).

Producent nie ponosi żadnej odpowiedzialności, jeżeli nie są przestrzegane normy bezpieczeństwa.

OKAP KUCHENNY Z WYPROWADZENIEM ZE-WNĘTRZNYM (wyciąg)

W tej wersji, dymy i para z kuchni są wyprowadzane na zewnątrz poprzez kanał wyciągowy.

Przewód wyciągowy, który wystaje z górnej części okapu kuchennego musi być podłączony do kanału, który wyprowadza dymy i parę na zewnątrz. W tej wersji filtry z węgla drzewnego, jeżeli są założone, muszą być wyjęte; w tym celu proszę przejrzeć instrukcje w punkcie F. Gdy okap kuchenny jest używany w tym samym pomieszczeniu jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, musi być zapewniona odpowiednia wentylacja, zgodnie z normą.

Odstępstwo dla Niemiec:

Gdy równocześnie pracują: okap kuchenny i urządzenia zasilane energią inną, niż elektryczna, podciśnienie w pomieszczeniu nie może przekraczać 4 Pa (4x10 E–5 bar).

OKAP KUCHENNY RECYRKULACYJNY(z filtrem)

W tej wersji, powietrze przepływa przez filtry węglowy gdzie jest oczyszczane, a następnie zostaje przekierowane do kuchni. Po informacje dotyczące montażu patrz roz. H.

OBSŁUGA

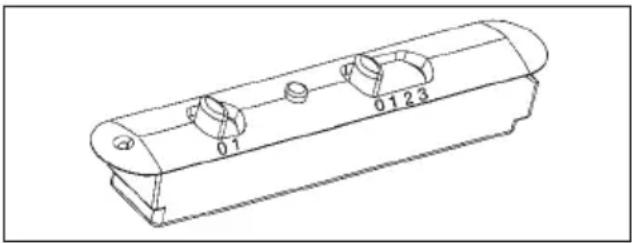

1. PULPIT STEROWANIA DWUPRZYCISKOWY

ŚWIATŁO - Przełącznik A

Położenie 0: światło wyłączone.

Położenie 1: światło włączone.

PŘEDKOŚĆ - przełącznik B

Jest używany do włączania i ustawiania prędkości silnika, od 1 do 3, lub regulatora prędkości, zależnie od wersji.

ŚWIATŁO - Przełącznik C

Lampka sygnalizacyjna działania silnika.

Naciśnięty: światło włączone

Zwolniony: światło wyłączone

Przycisk SILNIKA - 1, 2, 3, OFF

1: uruchamia silnik z minimalną prędkością
2: uruchamia silnik ze średnią prędkością
3: uruchamia silnik z maksymalną prędkością

OFF: zatrzymuje silnik

OFF 1 2 3

3. ELEKTRONICZNY PULPIT STEROWANIA

Przycisk światła

• ON: światło włączone (przycisk świeci się);

- OFF: światło wyłączone;

Przycisk -

Naciskać dla zmniejszania prędkości silnika

Prędkości 1, 2 i 3 są wskazywane przez liczbę zapalających się diod LED (wyłączając diody LED światła i zegara).

Przycisk +

Naciskać dla zwiększania prędkości silnika

Prędkości 1, 2 i 3 są wskazywane przez liczbę zapalających się diod LED (wyłączając diody LED światła i zegara).

(w wersji o 4 prędkościach przycisk + błyska. Prędkość czwarta pozostaje włączona na ustawiony czas. Po 15 minutach silnik powraca do prędkości trzeciej).

Przycisk trybu (Mode)

Działanie: włącza i wyłącza silnik okapu.

Funkcja “desired speed” (wymagana prędkość) umożliwia uruchomienie silnika z prędkością, która została wybrana przed ostatnim wyłączeniem okapu.

Opcjonalnie: wersja ze zdalnym sterowaniem (tylko niektóre wersje).

OSTRZEŻENIE:

Instalować okap daleko od źródeł fal elektromagnetycznych, ponieważ mogą one zakłócać prawidłowe działanie układu elektronicznego.

Maksymalna odległość działania: 5 metrów. W przypadku zakłóceń elektromagnetycznych innych urządzeń, maksymalna odległość działania może być mniejsza, niż 5 metrów.

Przycisk światła na zdalnym sterowaniu: włączanie/wyłączanie światła.

Przyciski - i +: zwiększanie/zmniejszanie prędkości (w celu uruchomienia silnika nacisnąć przycisk + albo -).

Przycisk zegara: patrz instrukcje poniżej.

Przycisk zegara i alarmu 'zablokowanego filtra

- Ta funkcja umożliwia automatyczne wyłączanie okapu po 15 minutach pracy z ustawioną poprzednio prędkością (przycisk sygnalizuje błyskaniem lampki).

- Po około 30 godzinach pracy przycisk sygnalizuje potrzebę umycia filtrów metalowych (przycisk świeci ciągłym czerwonym światłem). W celu wyłączenia alarmu naciskać przycisk przez kilka sekund, aż czerwone światło wyłączy się. Następnie wyłączyć okap i włączyć ponownie dla sprawdzenia, czy alarm zniknął.

Aby wyjąć metalowy filtr chroniący przed tłuszczem (antytłuszczowy) wystarczy użyć odpowiedniego pokrętła filtra. W okapach z zasysaniem obwodowym (horizon nrs, lumina nrs, vela nrs) usunąć stalowy panel jak wskazano na rys. H3 a następnie wyjąć metalowe filtry.

2. FILTRY Z WĘGLEM DRZEWNYM

Po informacje dotyczące montażu lub wymianu filtrów węglowych odnieść się do instrukcji znajdujących się w dodatkowym zestawia filtra węglowego załączonym do każdego modelu.

Okap plane nrs: kod filtra kacl.921

Okap horizon nrs 1 silnik, lumina nrs: kod filtra 101078900 (2 na okap)

Okap horizon nrs 2 silniki: kod filtra 101078900 (4 na okap)

Okap vela nrs: kod filtra 101078900 (1 na okap)

Aby zamówić nowe filtry węglowe, zwrócić się do dystrybutora/sprzedawcy.

TYLKO DLA WŁOCH: Odpowiedni formularz zamówieniowy filtra pobrać ze strony:

www.falmec.com (wejść do menu serwisu rozwijanego w dół).

OŚWIETLENIE MONTAŻ I WYMIANA

1. REFLEKTOR PUNKTOWY

Wymiana oświetlenia „ Square halogen Light „ – halogeny kwadratowe

a) upewnić się czy urządzenie jest odłączone od zasilania elektrycznego
b) otworzyć całkowicie ramkę halogenu do położenia 90 ( patrz rys. ) naciskając na PUSH
c) wymienić wziernik halogenu max. 20 W, 12 Volt podłączenie G4
d) zamknąć ramkę halogenu. Jeśli ramka nie domknie się odpowiednio, powtórzyć operację od punktu b.

PUSH Square halogen light ①

(Rozdział przeznaczony dla wykwalifikowanych instalatorów).

Wymiana lampy jarzeniowej:

a) Odłączyć urządzenie od sieci;
b) Odkręcić wkręty mocujące i zdjąć płytę dolną;
c) Wyjąć lampę jarzeniową, obracając o 90° i wymienić ją na taką samą (8W - 13W - 21W - 28W, odpowiednio do modelu);
d) Podłączyć urządzenie do sieci.

OBSŁUGA KONSERWACYJNA I CZYSZCZENIE

Ciągła obsługa konserwacyjna zapewnia prawidłowe działanie i wydajność urządzenia przez długi czas. Należy zwracać szczególną uwagę na metalowe filtry zatrzymujące tłuszcz i filtry z węglem drzewnym. Częste czyszczenie filtrów i ich mocowań zapewni, że tłuszcze nie będą się gromadzić w okapie, co powodowałby zagrożenie pożarem.

1. METALOWE FILTRY ZATRZYMUJACE TŁUSZCZ

Zatrzymują one cząstki tłuszczu zawieszone w powietrzu, a więc powinny być czyszczone co miesiąc w gorącej wodzie z detergentem, bez ich wyginania.

W celu wyjęcia i wymiany filtrów, postępować zgodnie z instrukcjami w punkcie H1. Ta operacja powinna być przeprowadzana regularnie. Filtry metalowe mogą być myte w zmywarce do naczyń.

2. FILTRY Z WEGLEM DRZEWNYM

Te filtry zatrzymują zapachy występujące w strumieniu powietrza, które przez nie przepływa. Powietrze jest oczyszczane przez wielokrotny przepływ przez filtry i zawracane do pomieszczenia kuchni. Filtry z węglem drzewnym nie mogą być czyszczone i powinny być wymieniane średnio co 3 – 4 miesiące (zależnie od użytkowania). Wymiana filtrów z węglem drzewnym – patrz instrukcje w punkcie H2.

3. CZYSZCZENIE ZEWNETRZNEJ POWIERZCHNI URZADZENIA

Zaleca się czyszczenie zewnętrznych powierzchni okapów przynajmniej co 15 dni, aby nie dopuścić do trawienia stalowych powierzchni przez substancje oleiste, czy tłuste.

Zewnętrzna powierzchnia okapu kuchennego powinna być czyszczona wilgotną szmatką i

obojętnym płynnym detergentem lub alkoholem denaturowanym.

W przypadku wykończenia odpornego na ślady palców (fasteel), czyścić tylko wodą i obojętnym mydłem, miękką szmatką, płukać i dokładnie wycierać do sucha. Nie używać produktów, które zawierają substancje ścierne, ostrych ścierek lub ścierek specjalnie przeznaczonych do czyszczenia stali. Używanie substancji ściernych lub ostrych ścierek nieuchronnie uszkodzi wykończenie stali.

Powierzchnia stali zostanie nieodwracalnie uszkodzona, jeżeli nie będą przestrzegane powyższe instrukcje.

Przechowywać te instrukcje wraz z instrukcjami użytkowania okapu.

Producent nie ponosi żadnej odpowiedzialności za wszelkie uszkodzenia spowodowane nie przestrzeganiem powyższych instrukcji.

4. CZYSZCZENIE WNĘTRZA URZĄDZENIA

Części elektryczne lub części zespołu silnika wewnątrz okapu kuchennego nie mogą być czyszczone płynami lub rozpuszczalnikami.

Nie używać produktów ściernych.

Wszystkie powyższe operacje muszą być wykonywane po odłączeniu urządzenia od zasi- lania sieciowego.

OSTRZEŻENIA BEZPIECZEŃSTWA

Układ elektryczny i podłączenie uziemienia jest zgodnie z międzynarodowymi normami bezpieczeństwa; ponadto są one zgodne z normą europejską dla zgodności elektromagnetycznej.

Nie podłącać urządzenia do przewodów kominowych (od bojlerów, kominków, itp.). Upewnić się, że napięcie sieci odpowiada wartościom podanym na tabliczce znamionowej umieszczonej wewnątrz okapu kuchennego. Minimalna odległość bezpieczeństwa pomiędzy płytą kuchenną a okapem kuchennym musi wynosić przynajmniej 65 cm.

Pod okapem kuchennym nigdy nie gotować na „otwartych” płomieniach.

Sprawdzać frytkownice podczas ich użytkowania: przegrzany olej może być palny.

• Gdy okap kuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, upewnić się, że jest wystarczająca wentylacja pomieszczenia.
• Nie podpalać potraw pod okapem kuchennym
• Wyciągane powietrze nie może być wyrzucane do przewodu kominowego, który jest używany do wyciągania dymów z urządzeń spalających gaz lub inne paliwa.
• Przed użytkowaniem urządzenia upewnić się, że są spełniane wszystkie przepisy dotyczące odprowadzania wyciąganego powietrza.
• Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia. Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją, istnieje ryzyko pożaru.

Przed przeprowadzaniem operacji czyszczenia lub konserwacji, odłączyć urządzenie poprzez wyłączenie wtyczki lub użycie wyłącznika sieciowego. Producent nie ponosi żadnej odpowiedzialności za wszelkie szkody, które mogą być spowodowane bezpośrednio lub pośrednio osobom, rzeczom i zwierzętom, z powodu nie przestrzegania wszystkich instrukcji podanych w tej instrukcji, a przede wszystkim ostrzeżeń dotyczących instalowania, obsługi i konserwacji urządzenia.

GWARANCJA

Nowe urządzenie jest objęte gwarancją.

Warunki gwarancji są podawane przez dystrybutora.

Producent nie jest odpowiedzialny za wszelkie nieprawidłowości w tej instrukcji wynikające z błędów drukowania lub przekładu. Producent zastrzega sobie prawo do modyfikowania swoich produktów gdy uzna to za konieczne lub w interesie użytkownika, bez pogarszania głównych charakterystyk bezpieczeństwa i działania.

INSTRUKCJE MOCOWANIA, OKAPY KUCHENNE ZE SKRZYNKA

INSTRUKCJE MONTAŻU OKAPÓW NAŚCIENNYCH HORIZON NRS, LU-MINA NRS, PLANE NRS, VELA NRS

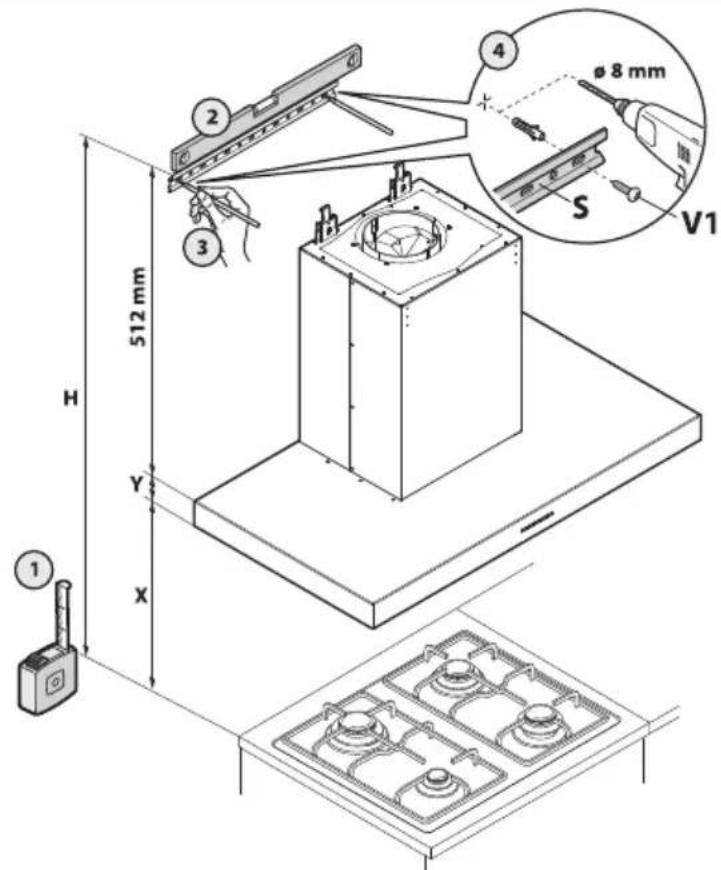

Etap 1

(Rys. A)

1) Na wysokości od płaszczyzny do gotowania określonej suma wartości X+260 mm oprzeć o ścianę listwę podtrzymująca (S): X + Y + 512 mm.
2) Za pomocą poziomicy sprawdzić poziome wyrównanie;
3) zaznaczyć na końcach listwy podtrzymującej 2 punkty do wiercenia.
4) Wywiercić, włożyć 2 kołki rozporowe o średnicy 8mm i śrubami (V1) przymocować listwę (S).

(Rys. B)

1) Na listwie podtrzymującej zaczepić okap (S).
2) Za pomocą śrub do zaczepów wyregulować wyrównanie okapu. Górna śruba (B) reguluje odległość od ściany, dolna (C) – przesunięcie w pionie.
3) Aby uniknąć odczepienia okapu spowodowanego ciśnieniem z dołu, przymocować go do ściany za pomocą kołka rozporowego i odpowiadającego mu wkrętu (V2) w wyznaczonych otworach znajdujących się w tylnej części okapu.

Etap 2

(Rys. C)

- W przypadku wersji wyciągowej, podłączyć złączkę wyjścia wentylatora do zewnętrznego przewodu spustowego (F) zgodnie ze wskazówkami na rys. C.

1) Żmierzyć wartość X jak wskazano na rys.C część.1.
2) Przeciąć rurę NRS (A) jak wskazano na rys.C elem.2.
3) Przeciąć kolanko NRS (B) jak wskazano na rys.C elem.3 tak, aby rura odprowadzająca (A) była zamontowana w idealnie pionowej pozycji.

(Rys. D)

1-2-3-4) Za pomocą trzech śrub V3 zamocować kołnierz (C) przy otworze spustowym (F).

(Rys. E)

1) Włożyć rurę (A) do łącznika silnika (D);
2) przymocować rurę (A) do korpusu okapu za pomocą 3 śrub (V4).
3) Włożyć kolanko (B) na rurę (A) i na kołnierz (C).
4) Zablokować kolanko (B) na rurze (A) za pomocą zacisku i zagiąć skrzydełka kołnierza (C) jak wskazano na rysunku.
- Połączenia elektryczne można wykonać dopiero po odłączeniu zasilania elektrycznego okapu.

Etap 3

(Rys. F)

1) Włożyć przedłużenie (H) do kanału kominowego (G).
2) Przymocować razem (G+H) do korpusu okapu za pomocą śrub (V5).
3) Przesunąć przedłużenie (H) aż do osiągnięcia żądanej wysokości.
4) Oprzeć listwę o ścianę (L), sprawdzić poziomicą poziome wyrównanie i zaznaczyć na końcach 2 punkty do wiercenia.

5) Wywiercić, włożyć 2 kołki rozporowe o średnicy 4mm i śrubami (V6) przymocować listwę (L).

6) 2 śrubami (V7) przykręcić przedłużenie (H) do listwy (L).

- Zasilić elektrycznie okap przestrzegając obowiązujących przepisów (patrz rozdział D instrukcji obsługi).

02

INSTRUKCJE MONTAŻU OKAPÓW WYSPOWYCH HORIZON NRS, LU-MINA NRS, PLANE NRS, VELA NRS

Etap 1

(Rys. A1)

- Obliczyć wysokość H od płaszczyzny do gotowania za pomocą sumy wartości: X + Y + H1

(Rys. B1)

• Śledząc wskazówki zawarte w roz. H1 usunąć panel zasysania obwodowego (AP) (jeżeli obecny) i metalowe filtry. Tylko w przypadku okapu Lumina NRS Wyspowego, usunąć również przedni panel (PN).
• Odczepił łącznik męski (CO) od łącznika żeńskiego zamocowanego na korpusie okapu.

(Rys. C1)

• Poluzować 4 śruby przytrzymujące komorę silnika NRS (CM);
• Przesunąć bokiem komorę silnika NRS (CM) tak, aby 4 śruby znajdowały się przed otworem a nie przed szczeliną;
• aby usunąć komorę silnika (CM) z korpusu okapu podnieść ją do góry.

(Rys. D1)

- Przymocować element (TI) do komory silnika NRS (CM) za pomocą 7 śrub (V1).

(Rys. E1)

- Za pomocą 4 kołków o średnicy 8 oraz śrub (V2) przymocować górną kratownicę (TS) do sufitu.

(Rys. F1 i G1)

• Zmierzyć wartość "Z" jak wskazano na rysunku F1.
• Przeciąć rurę NRS (A) i kolanko NRS (B) zgodnie ze wskazówkami na rysunku F1 część 2, aby rura odprowadzania (A) została zamontowana w idealnie pionowej pozycji. Zamocować kolanko NRS (B) na rurze NRS (A) za pomocą zacisku i połączyć wszystko w sposób prowizoryczny do rury odprowadzającej (F) znajdującej się w podsufitce lub poddaszu.
• Przesunąć wszystko (CM+TI) po kratownicy (TS) aż do uzyskania żądanej wysokości (H1) (patrz również rys. A1)
• Zablokować elementy (CM+TI i TS) 8 śrubami samogwintującymi (V3).

Etap 2

(Rys. H1)

- Włożyć rurę NRS (A) do łącznika silnika (D) komory (CM) i zablokować za pomocą 3 śrub (V7).

(Rys. I1 i L1)

• Zamocować elementy podpory przedłużenia (SP) do kratownicy (TS) w przypadku podsufitki lub do komory silnika (CM) w przypadku zastosowania kratownicy (TS).
• Wsunąć kanał kominowy (G) na przedłużenie (H) i zablokować je ze sobą za pomocą papierowej taśmy przylepnej.
• Włożyć całość, kanał kominowy-przedłużenie (G+H), do korpusu silnika (CM).
• Za pomocą 4 śrub metrycznych M4 (V5) zamocować całość, kanał kominowy–przedłużenie (G+H), do elementów podparcia przedłużenia (SP) lub górnej kratownicy TS nie dokręcając ich do końca.

(Rys. M1)

- Podnieść korpus okapu tak, aby dolne otwory znajdowały sie na przeciw 4 śrub metrycznych M5 komory silnika (CM). Przesunąć bokiem komorę silnika (CM) tak, aby śruby metryczne były umieszczone w szczelinach, następnie dokręcić do oporu.

Etap 3

(Rys. N)

• Usunąć papierową taśmę, odkręcić 4 śruby metryczne M4 (V5) przykręcone wcześniej do elementów podpory przedłużenia (SP) i przesunąć w dół kanał kominowy-przedłużenie (G+H).
• Wykonać następujące podłączenia:
  SPUST -> rura + kolanko NRS (A+B) do rury spustowej (F). W przypadku wersji filtrującej (patrz roz. F) spust powietrza musi być skierowany do szczelin przedłużenia.
  ELEKTRYCZNE (dopiero po odłączeniu zasilania elektrycznego).
  Za pomocą 4 śrub metrycznych M4 (V5) ponownie zamocować przedłużenie (H) do elementów podpory przedłużenia (SP).
• Przesunąć w dół kanał kominowy (G) i przymocować go do korpusu okapu za pomocą śrub samogwintujących (V6).
• Połączyć łącznik męski (CO) do łącznika żeńskiego zamocowanego na korpusie okapu.
• Śledząc wskazówki z rozdziału H1, zamontować metalowe filtry i ewentualny panel zasysania obwodowego (AP). W przypadku okapu Lumina NRS wyspowego, zamontować również przedni panel (PN).
• Zasilić elektrycznie okap przestrzegając obowiązujących przepisów (patrz rozdział D instrukcji obsługi).

Decreto Legislativo del 30/06/2003 n. 196 - art. 7
