Verehrte Kundin, verehrter Kunde

Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre Leistungsfähigkeit optimal nutzen zu können, sollten Sie die beiliegende Gebrauchs- und Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Ersatz-Aktivkohlefilter verwenden Sie bitte den Coupon, der dem Deckblatt beiliegt.

Chère Madame/Cher Monsieur, félicitations!

Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu können.

das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedienungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

Diese Hinweise sind für Ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollten Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Das Gerät darf nicht von Kindern bzw. Behinderten benutzt werden, es sei denn diese werden von verantwortungsvollen Personen, die dafür Sorge tragen, dass das Gerät sicher verwendet wird, überwacht.

Kinder müssen von einer von verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät spielen.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Installateuren durchgeführt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen, dürfen ausschließlich von kompetenten Personen vorgenommen werden.

Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern.

Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu lösen.

Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen.

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden.

Wenn das Gerät nicht benutzt wird, müssen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitung lesen.

Die Dunstabzugshaube darf ausschließlich zum Absaugen des Dampfes, der beim Kochen in einer Haushaltsküche entsteht, verwendet werden.

Bei anderen Einsätzen wird der Hersteller von jeder Haftung befreit.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf höchstens 1,5 Kg betragen.

Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfernen.

Der Hersteller empfiehlt für doesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.

Die Verwendung anderer Reinigungsmittel befreit den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.

TECHNISCHE MERKMALE

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.

INSTALLATION

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualifikation vorbehalten)

Der Abstand zwischen Kochebene und dem unteren Teil der Abzugshaube muss normalerweise mindestens 65 cm betragen. Dieser Abstand muss unbedingt am untersten Punkt der Haube ohne Sicherheitsspannung gemessen werden. Ausgehend von diesem von den Europäischen Normen vorgesehenem Detail kann man den Abstand an einigen Modellen reduzieren, wie es im Hauptkatalog spezifiziert wird. Wenn die Anweisungen der Gaskochebene einen größeren Abstand vorsehen, muss dies berücksichtigt werden.

In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dunstabzugshaubenanschlusses sein.

In den waagrechten Abschnitten muss das Rohr leicht nach oben geneigt sein (ca. 10%), um die Luft nach außen zu leiten.

Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindestlänge aufweisen.

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten.

Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschriftsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.

Montageanleitungen: siehe Abschnitt "O" der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)

ACHTUNG! Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschnitten werden; sollte dies dennoch vorkommen, den nächst gelegenen Kundendienst kontaktieren.

Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätetypen können mit einem Kabel ohne Stecker ausgestattet sein, in diesem Fall ist ein „genormter“ Stecker zu verwenden, wobei folgendes zu beachten ist:

• Der gelb/grüne Draht ist für die Erdung zu benutzen;
• der blaue Draht ist für den Nullleiter, und
• der braune Draht für die Phase bestimmt. Das Kabel darf auf keinen Fall mit heißen Teilen in Berührung kommen (über 70°C).
• Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet geliefert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).

Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend)

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Ab-

zugsrohr nach außen abgeführt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschließen, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschrieben zu entfernen. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600): Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB (filtrierend)

In dieser Ausführung strömt die Luft durch die Aktiv-Kohlefilter, um gereinigt zu werden, und wird in den Küchenraum zurückgeführt. Für die Montage siehe Abs. H.

ARBEITSWEISE

• ON: Licht eingeschaltet (Druckknopf beleuchtet);
  • OFF: Licht ausgeschaltet.

Druckknopf -

Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit reduziert. Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

Druckknopf +

Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit gesteigert.

Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist zeitgesteuert und nach ca. 15 Minuten geht der Motor automatisch zur 3. Geschwindigkeit über).

Modalität- Druckknopf

Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.

Die Funktion "gewünschte Geschwindigkeit" gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war.

Option: Ausführung mit Fernbedienung (nur für einige Ausführungen erhältlich).

HIN WEISE:

Das Gerät nicht in der Nähe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen könnten.

Maximaler Betriebsabstand 5 Meter. Dieser Abstand kann bei elektromagnetischen Interferenzen anderer Geräte kürzer sein.

Lichtknopf der Fernbedienung: On/Off Licht.

Druckknopf – und + Reduzierung/Steigerung der Geschwindigkeit (zur Motoreinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt.

Schaltuhrknopf: siehe nachstehende Anleitungen.

Druckknopf Schaltuhr und Filterverstopfung

• Diese Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestellten Geschwindigkeit (Druckknopf mit Blinklicht).
• Nach 30 Betriebsstunden zeigt der Druckknopf an, daß eine Spülung der Metallfilter erforderlich ist (Druckknopf rot beleuchtet). Anschließend die Dunstabzugshaube ausschalten undwieder einschalten, um zu prüfen, ob der Alarm aufgehoben wurde.

Das rote Licht bedeutet, dass der Ölfilterallarm aktiviert ist (nach 30 Stunden). Um diesen Allarm abzustellen und den Zähler auf Null zu bringen, halten Sie die Taste 3 Sekunden lang gedrückt.

Das An - und Ausschalten des roten Lichtes bedeutet, dass die Funktion Timer aktiv ist. Diese Funktion ist nur bei Drücken der Taste (längeres oder kürzeres) aktivierbar, sofern der Motor zu einer unbestimmten Geschwindigkeit schon in Betrieb ist. Diese Funktion bestimmt die automatische Abschaltung des Abzuges nach 15 Minuten.

Mit der eingeschalteten Funktion Timer, kann der Abzug zu jeder Zeit vom Benutzer abgestellt und die Funktion somit deaktiviert werden.

Die Funktion Timer bleibt mit einer Geschwindigkeit assoziiert. Das Ändern der Geschwindigkeit, mit eingeschalteter Timerfunktion, führt zur Deaktivierung der zuletzt genannten.

2: 1° Geschwindigkeit

Bei abgeschalteter LED- Anzeige, führt das kurze Drücken der Taste zum Einschalten des Abzuges bei 1° Geschwindigkeit und der LED- Anzeige. Die Funktion wird bei Loslassen der Taste aktiviert.

Bei ausgeschalteter LED- Anzeige und anderer aktiver Geschwindigkeit, führt das Drücken der Taste zur Wahl der 1° Geschwindigkeit, zum Einschalten der LED und zum Ausschalten des entsprechenden LED der vorangegangen gewählten Geschwindigkeit. Bei eingeschaltetem LED führt das Drücken der Taste zum Ausschalten des LEDs und des Motors.

Bei ausgeschaltetem LED führt das längere Drücken ( mind. 3 Sekunden) zum Einschalten der Umlauffunktion. Während der Umlauffunktion (Dauer 24 Stunden), schaltet sich die LED an und aus. Bei Einschalten dieser Funktion, bleibt der Abzug für 1 Stunde bei 1° Geschwindigkeit an, danach schaltet sich diese für 3 Stunden aus und für eine Stunde wieder ein. Diese Zyklen wiederholen sich bis zum Timeout. Mit dieser aktivierten Funktion ist es nicht möglich andere Geschwindigkeiten einzustellen. Um diese Funktion abzuschalten, drücken Sie mindestens 3 Sekunden lang die Taste 2.

3: 2° Geschwindigkeit

Bei ausgeschalteter LED und anderer aktivierten Geschwindigkeit, führt das Drücken (längeres oder kürzeres) zur Wahl der 2° Geschwindigkeit, zum Einschalten des entsprechenden LEDs und dem Ausschalten des LEDs der vorangegangen gewählten Geschwindigkeit.

Bei ausgeschaltetem LED und keiner aktivierten Geschwindigkeit, hat das Drücken der Taste keine Wirkung.

Bei eingeschaltetem LED hat das Drücken der Taste 3 keine Wirkung.

Um den Abzug auszuschalten, muss zunächst die 1° Geschwindigkeit eingestellt und dann wieder die Taste gedrückt werden.

4: 3° Geschwindigkeit

Bei ausgeschaltetem LED und anderer aktiven Geschwindigkeit, führt das (längere oder kürzere) Drücken der Taste zur Wahl der 3° Geschwindigkeit, zum Einschalten des entsprechenden LEDs und dem Ausschalten des LEDs der vorangegangenen gewählten Geschwindigkeit.

Bei ausgeschaltetem LED und keiner aktivierten Geschwindigkeit, hat das Drücken der Taste keine Wirkung.

Bei eingeschaltetem LED hat das Drücken der Taste 4 keine Wirkung.

Um den Abzug auszuschalten, muss zunächst die 1° Geschwindigkeit eingestellt und dann wieder die Taste gedrückt werden.

5: 4° Geschwindigkeit

Bei ausgeschaltetem LED und anderer aktiven Geschwindigkeit, führt das (längere oder kürzere) Drücken der Taste zur Wahl der 4° Geschwindigkeit, zum Einschalten des entsprechenden LEDs und dem Ausschalten des LEDs der vorangegangenen gewählten Geschwindigkeit.

Bei ausgeschaltetem LED und keiner aktivierten Geschwindigkeit, hat das Drücken der Taste keine Wirkung.

Bei eingeschaltetem LED hat das Drücken der Taste 5 keine Wirkung.

Die vierte Geschwindigkeit muss maximal 14 Minuten eingeschaltet bleiben, danach muss man auf die dritte zurückschalten.

Um den Abzug auszuschalten, muss zunächst die 1° Geschwindigkeit eingestellt und dann wieder die Taste gedrückt werden

Licht: Durch kurzen Druck der Taste T6, kann man das Licht ein- und ausschalten. Die Taste T6 leuchtet auf, wenn das Licht eingeschaltet ist.

Remote Binding (optional): Wenn der Motor und das Licht ausgeschaltet sind, wird durch das lange Drücken der Taste T6 die Modalität für die Zuordnung der Fernbedienung aktiviert. Die Taste T6 blinkt maximal 10 Sekunden lang. Während des Blinkens muss mindestens eine Taste der Fernbedienung gedrückt werden. Die Funktion wird nach Ablauf von 10 Sekunden deaktiviert oder früher, wenn eine kompatible Fernbedienung ermittelt wird.

Steuerung des Tastendrucks:

Verlängerter Druck = Der Finger muss mindestens 3 Sekunden lang die Taste betätigen, die Funktion wird während des Drucks aktiviert.

Nicht verlängerter Druck = Der Finger muss weniger als 3 Sekunden lang die Taste betätigen, die Funktion wird beim Loslassen aktiviert.

Funksteuerung (optional): Das Gerät nicht in Nähe von elektromagnetischen Wellen positionieren, die mit der Elektronik der Abzugshaube interferieren könnten.

Maximaler Betriebsabstand 4 Meter. Dieser Abstand kann in Ermangelung variieren, je nach elektromagnetischer Frequenzen anderer Geräte.

Funktion Funksteuerung	BESCHREIBUNG
Taste Licht	Der Druck der Taste Luce (Licht) schaltet das Licht ein/aus.
Taste ‘-’	Der Druck der Taste ‘-’ vermindert die Motorgeschwindigkeit. Wenn man auf Geschwindigkeit 1° ist, wird durch Druck der Taste ‘-’ der Motor ausgeschaltet.
Taste ‘+’	Wenn der Motor ausgeschaltet ist, wird durch Druck der Taste ‘+’ der Motor mit Geschwindigkeit 1° aktiviert. Wenn der Motor in Betrieb ist, kann durch Druck der Taste ‘+’ die Geschwindigkeit bis zum Höchstwert gesteigert werden.
Taste Timer	Wenn der Motor aktiviert ist, wird durch Druck der Taste Timer die Timer-Funktion aktiviert/deaktiviert.
Code-Wechsel(nur im Falle von Funktionsstörungen)	Man drückt die Taste “Luce” (“Licht”) zusammen mit der Taste “Timer” (“Timer”) der Funksteuerung bis die blaue Led-Anzeige zu blinken beginnt. Wenn innerhalb von 5 Sekunden die Taste “-” der Funksteuerung gedrückt wird, wird der neue Code erstellt und gespeichert. Die Speicherung erfolgt durch Bestätigung mit dreimaligem kurzen Aufblinken der Led-Anzeige.Um zum Default-Code zurückzukehren, drückt man die Taste “-” zusammen mit der Taste “+” der Funksteuerung 5 Sekunden lang. Die Speicherung des Default-Codes wird durch dreimaliges kurzes Aufblinken der Led-Anzeige gemeldet.Jedes Mal, wenn ein neuer Code erstellt wird bzw. der Default-Code in der Ferbedienung eingegeben wird, muss man die zuvor beschriebene Prozedur Remote Binding (Taste Licht der Druckknopftafel) ausführen.

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

1. METALLFILTER

Zum Entnehmen des Metallfettfilters genügt es, den entsprechenden Griff des Filters zu betätigen. Bei den Hauben mit umlaufender Ansaugung (horizon nrs, lumina nrs, vela nrs) entfernen Sie die Stahlplatte, wie in der Abb. H3 gezeigt, und entnehmen Sie dann die Metallfilter.

2. DIE AKTIV-KOHLEFILTER

Für die Montage oder die Auswechselung der Aktiv-Kohlefilter sehen Sie in den Anleitungen im optionalen Bausatz für Aktiv-Kohlefilter für jedes Modell nach.

Haube plane nrs: Filter-Code kacl.921

Haube horizon nrs 1 Motor, lumina nrs: Filter-Code 101078900 (2 pro Haube)

Haube horizon nrs 2 Motoren: Filter-Code 101078900 (4 pro Haube)

Haube vela nrs: Filter-Code 101078900 (1 pro Haube)

Zu Bestellung neuer Filter wenden Sie sich an den Vertreiber/Einzelhändler.

NUR FÜR ITALIEN: Laden Sie das entsprechende Formular zur Filterbestellung von folgender Seite herunter: www.falmec.com (gehen Sie zum Aufklappmenü Kundendienst).

BELEUCHTUNG MONTAGE UND ERSATZ

1. LAMPE

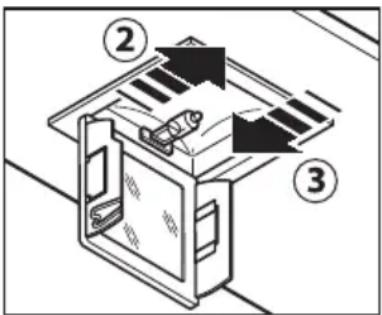

Auswechseln der Lampe "Square halogen light":

a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist.
b) Die Platte vollständig bis zu einem Winkel von 90° öffnen (siehe Abbildung), indem man auf PUSH drückt.
c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max. 20 W, 12 Volt Anschluss G4).
d) Die Platte wieder schließen. Wenn sich die Platte nicht korrekt schließen lässt, den in Punkt b) beschriebenen Vorgang wiederholen.

PUSH Square halogen light ①

2. LEUCHTSTOFFLAMPE (dem qualifizierten Personal vorbehalten)

Auswechseln des Leuchtstoffrohrs:

a) Das Gerät vom Stromnetz trennen;
b) Die eventuelle Stahlplatte entfernen, indem man die Befestigungsschrauben ausdreht.

Das Leuchtstoffrohr herausnehmen, indem man es um 90° dreht, und mit einem Rohr mit den gleichen Eigenschaften ersetzen (8W-13W-21W-28W je nach Modell);

c) Das Gerät wieder an das Stromnetz anschließen.

WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine lange Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine häufige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergefährlichen Fettansammlungen bilden.

1. METALL-FETTFILTER

Diese Filter haben die Aufgabe, die schwebenden Fettteilchen zurückzuhalten, sie sollten daher jeden Monat mit warmem Wasser. Gereinigt werden, wobei darauf zu achten ist, dass sie nicht geknickt werden. Für den Aus- und Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden.

2. AKTIVKOHLEFILTER

Diese Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführt.

Die Aktivkohlefilter können nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

3. AUSSENREINIGUNG

Wir empfehlen, die äußeren Oberflächen der Hauben mindestens alle 15 Tage zu reinigen, um zu vermeiden, dass die öligen oder fettigen Substanzen die Oberflächen aus Stahl angreifen.

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt.

Bei Material, dass einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seife vornehmen; hierfür ein weiches Tuch verwenden, gründlich abspülen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden. Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigen.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Beschädigung der Stahlfläche kommen.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstabzugshaube aufbewahrt werden. Der Hersteller lehnt bei Nichtbeachtung dieser Anweisungen jede Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube dürfen nicht mit Flüssigkeiten oder Lösemittel gereinigt werden.

Keine Schleifmittel benutzen.

r Reinigung muss das Gerät vom Stromnetz getrennt werden.

SICHERHEITSBESTIMMUNGEN

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherheitsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt. Der Mindestsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65 cm betragen.

Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die Friteusen während der Benutzung kontrollieren: das überhitzte Öl könnte sich entzünden.

Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

• Kein offenes Feuer unter der Haube anzünden.
• Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht (Heizkessel, Kamine, usw...), anschließen.
• Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Stecker zieht bzw. den Hauptschalter betätigt. Der Hersteller lehnt jede Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

GARANTIE

Was die garantie betrifft, wenden sie sich am austräger.

Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck- oder Schreibfehler in diesem Anleitungsheft. Sie behält sich außerdem das Recht vor, an ihren Produkten sämtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGEANLEITUNG

WANDMONTAGEANLEITUNGEN ABZUGSHAUBEN HORIZON NRS, LUMINA NRS, PLANE NRS, VELA NRS Phase 1

(Abb. A)

1) Die Halterungsstange (S) an der Wand ansetzen, und zwar in einer Höhe H von der Kochebene, die gegeben ist durch die Summe der Werte: X + Y + 512 mm.
2) Mit einer Wasserwaage die horizontale Ausrichtung überprüfen;
3) an den Enden der Stange 2 Punkte für die Bohrung markieren.
4) Die Bohrung ausführen, 2 Spreizdübel ø 8mm einfügen und die Halterungsstange (S) mit den entsprechenden Schrauben (V1) befestigen.

(Abb. B)

1) Die Abzugshaube an der Halterungsstange (S) anhaken.
2) Die Ausrichtung der Abzugshaube mit Hilfe der Befestigungsschrauben regeln. Mit der oberen Schraube (B) wird der Abstand von der Wand eingestellt, mit der unteren Schraube (C) die Höhe.
3) Zur Vermeidung, dass sich die Haube durch einen von unten ausgeübten Druck aushaken kann, befestigen Sie sie mit einem Spreizdübel und entsprechender Schraube (V2), benutzen Sie dazu die an der Rückseite der Haube hierzu angebrachten Bohrungen.

Phase 2

(Abb. C)

- Bei der Abluftversion muss die Ablassleitung des Gebläses an das externe Abzugsrohr (F)

mit geeigneten Leitungen gemäß den Angaben der Abb. C angeschlossen werden.

1) Messen Sie den Wert X, wie in der Abb. C Ans. 1 angegeben.
2) Schneiden Sie die Leitung NRS (A), wie in der Abb. C Ans. 2 angegeben.
3) Schneiden Sie die Krümmung NRS (B), wie in der Abb. C Ans. 3 angegeben, damit sich die Abluftleitung (A) in exakt vertikaler Position befindet.

(Abb. D)

1-2-3-4) Befestigen Sie den Flansch (C) in Übereinstimmung mit der Abzugsöffnung (F) mittels der 3 Schrauben V3.

(Abb. E)

1) Führen Sie sorgfältig die Leitung (A) in den Motoranschluss (D) ein; 2) befestigen Sie die Leitung (A) mit den 3 Schrauben (V4) an den Abzugshaubenkörper.
3) Führen Sie die Krümmung (B) in die Leitung (A) und auf dem Flansch (C) ein.
4) Blockieren Sie die Krümmung (B) an der Leitung (A) über eine Schelle und biegen Sie die Laschen des Flanschs (C) wie in der Abbildung gezeigt.

- Den elektrischen Anschluss erst ausführen, nachdem die Stromversorgung der Abzugshaube unterbrochen wurde.

Phase 3

(Abb. F)

1) Führen Sie die Verlängerung (H) in den Kamin (G) ein.
2) Befestigen Sie das Ganze (G+H) mit den Schrauben (V5) am Abzugshaubenkörper.
3) Verschieben Sie die Verlängerung (H) bis die gewünschte Höhe erreicht ist.
4) Setzen Sie den Bügel (L) an die Wand, kontrollieren Sie mit einer Wasserwaage die horizontale Ausrichtung und markieren Sie an den Enden 2 Punkte für die Bohrung.
5) Die Bohrung ausführen, 2 Spreizdübel ø 4mm einfügen und den Bügel (L) mit den entsprechenden Schrauben (V6) befestigen.
6) Mit den 2 Schrauben (V7) die Verlängerung (H) am Bügel (L) anschrauben.

- Die Abzugshaube gemäß den geltenden Normen elektrisch versorgen (siehe Abschnitt D des Handbuchs).

02

WANDMONTAGEANLEITUNGEN ABZUGSINSEL HORIZON NRS, LU-MINA NRS, PLANE NRS, VELA NRS Phase 1

(Abb. A1)

- Feststellen der Höhe H von der Kochebene, die gegeben ist durch die Summe der Werte: X + Y + H1

(Abb. B1)

- Entsprechend der Angaben des Abs. H1 entfernen Sie die Platte der umlaufenden Ansaugung (AP) (falls vorhanden), und ebenso die Metallfilter. Nur bei der Haube Lumina NRS Isola ist auch die vordere Platte (PN) zu entfernen. - Trennen Sie die Steckverbindung (CO) von der entsprechenden, am Haubenkörper befestigten Buchsenverbindung ab.

(Abb. C1)

• Lockern Sie die 4 Schrauben, die das Motorgehäuse NRS (CM) halten;
• verschieben Sie das Motorgehäuse NRS (CM) seitwärts, damit sich die 4 Schrauben in Übereinstimmung mit der Öffnung anstatt mit der Öse befinden;
• heben Sie das Motorgehäuse (CM) nach oben, um es aus dem Haubenkörper zu entfernen.

(Abb. D1)

Befestigen Sie das Element (TI) mit 7 Schrauben (V1) am Motorgehäuse NRS (CM).

(Abb. E1)

Befestigen Sie das obere Gerüst (TS) mit 4 Dübeln ∅ 8 und den passenden Schrauben (V2) an der Decke.

(Abb. F1 und G1)

Messen Sie den Wert „Z“, wie in der Abbildung F1 gezeigt.

Schneiden Sie die Leitung NRS (A) und die Krümmung NRS (B) gemäß den Angaben der Abbildung F1 Teil 2, damit sich die Abluftleitung (A) in exakt vertikaler Position befindet. Befestigen Sie mit einer Schelle die Krümmung NRD (B) auf der Leitung NRS (A) und verbinden Sie alles vorläufig mit der Abluftleitung (F), die an der abgehängten Decke oder an der Zwischendecke vorbereitet ist.

Verschieben Sie das Ganze (CM+TI) auf dem Gerüst (TS), bis Sie die gewünschte Höhe (H1) erreicht haben (siehe auch Abb. A1)

Blockieren Sie die Teile (CM+TI und TS) mit 8 selbstschneidenden Schrauben (V3).

Phase 2

(Abb. H1)

- Führen Sie sorgfältig die Leitung NRS (A) in den Motoranschluss (D) des Motorgehäuses (CM) ein und befestigen Sie sie mit 3 Schrauben (V7).

(Abb. l1 und L1)

- Befestigen Sie die Elemente der Halterung für die Verlängerung (SP) am Gerüst (TS), wenn es sich um eine abgehängte Decke handelt, oder am Motorgehause (CM), wenn das Gerüst (TS) nicht benutzt wird.

- Führen Sie den Kamin (G) auf die Verlängerung (H) ein und befestigen Sie sie untereinander mit einem Papierklebeband.

- Führen Sie die Kombination Kamin-Verlängerung (G+H) in den Motorkörper (CM) ein.

- Befestigen Sie die Kombination Kamin-Verlängerung (G+H) an den Elementen der Halterung für die Verlängerung (SP) oder auf dem oberen Gerüst TS mittels 4 metrischen Schrauben M4 (V5), ohne diese vollständig anzuziehen.

(Abb. M1)

- Heben Sie den Haubenkörper derart an, dass seine unteren Löcher zentriert auf den 4 metrischen Schrauben M5 des Motorgehäuses (CM) zu stehen kommen. Verschieben Sie das Motorgehäuse (CM) seitwärts, damit sich die metrischen Schrauben in die Ösen positionieren, dann ziehen Sie sie endgültig an.

Phase 3

(Abb. N)

• Entfernen Sie das Papierklebeband, drehen Sie die 4 metrischen Schrauben M4 (V5) ab, die vorher an die Elemente der Halterung für die Verlängerung (SP) angeschraubt worden waren und verschieben Sie die Kombination Kamin-Verlängerung (G+H) nach unten.
• Führen Sie folgende Anschlüsse durch:

ABZUG -> Leitung + Krümmung NRS (A+B) an die Abzugsleitung (F). Im Fall einer Filterausführung (siehe Abs. F) muss die Abzugsluft in Richtung der Verlängerungsösen ausgerichtet sein.

ELEKTRISCH (erst nachdem die Stromversorgung unterbrochen wurde).

• Befestigen Sie mit den 4 metrischen Schrauben M4 (V5) erneut die Verlängerung (H) an den Elementen der Halterung für die Verlängerung (SP).
• Verschieben Sie den Kamin (G) nach unten und befestigen Sie ihn am Haubenkörper mittels der selbstschneidenden Schrauben (V6).
• Schließen Sie wieder die Steckverbindung (CO) an der entsprechenden, am Haubenkörper befestigten Buchsenverbindung an.
• Montieren Sie wieder nach den Anleitungen des Abschnitts H1 die Metallfilter und eventuell die Platte der umlaufenden Ansaugung (AP). Bei der Haube Lumina NRS ist auch die vordere Platte (PN) wieder zu montieren.
• Die Abzugshaube gemäß den geltenden Normen elektrisch versorgen (siehe Abschnitt D des Handbuchs).

LIVRET D'INSTRUCTIONS

AVERTISSEMENTS
