РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BC 08 BEURER

Многоуважаемый покупатель!

Мы рады тому, что Вы выбрали товар из нашего ассортимента. Изделия нашей компании являются продуктами высочайшего качества, используемые для измерения веса, артериального давления, температуры тела, частоты пульса, в области мягкой терапии и массажа.

Внимательно прочтите данную инструкцию по эксплуатации, сохраняйте ее для дальнейшего использования, дайте ее прочитать и другим пользователям и строго следуйте приведенным в ней указаниям.

С дружескими пожеланиями сотрудники компании Beurer

1. Ознакомление

Аппарат для измерения кровяного давления на запястье служит для неинвазивного измерения и контроля артериального давления у взрослых пациентов. С его помощью Вы можете быстро и просто измерять Ваше кровяное давление, вводить в память результаты измерений и показывать изменения и средние значения давления.

Вы будете предупреждены при возможно имеющихся нарушениях ритма сердца.

Результаты измерений классифицируются согласно директивам ВОЗ и подвергаются графическому анализу. Внимательно прочтите данную инструкцию по эксплуатации, сохраните ее и ознакомьте с ней и других пользователей.

2. Важные указания

Указания по применению

• Всегда измеряйте кровяное давление в одно и то же время суток, чтобы обеспечить сравнимость результатов.
• Перед каждым измерением расслабляйтесь в течение около 5 минут!
• Между двумя измерениями рекомендуется подождать около 5 минут!
• Полученные Вами результаты измерений могут служить только для информации – они не заменяют медицинское обследование! Обсудите результаты измерений с врачом, не принимайте на их основании никаких медицинских решений (например, выбор медикаментов и их дозировки)!
• При ограничении кровообращения в руке в связи с хроническими или острыми заболеваниями сосудов (в т. ч. сужением сосудов) точность измерений ограничена. В этом случае перейдите на аппарат, измеряющий кровяное давление в плечевой артерии.

• Неверные измерения могут возникать при заболеваниях сердечно-сосудистой системы, а также при очень низком артериальном давлении, нарушениях кровообращения и сердечного ритма и других предболезнях.

• Использовать аппарат только для людей, у которых объем запястья соответствует указанному диапазону.

• Аппарат может работать только от батареек. Учтите, что сохранение данных возможно только в том случае, если аппарат получает электрический ток. После полного разряда батареек даты, времени и все сохраненные в памяти аппарата результаты измерений исчезают.
• Автоматика отключения выключает аппарат в целях экономного использования батареек, если в течение одной минуты не нажимать ни одну из кнопок.

Указания по хранению и уходу

• Аппарат состоит из прецизионных и электронных узлов. Точность результатов измерений и срок службы аппарата зависят от тщательности обращения:
  – Предохраняйте прибор от ударов, действия влаги, грязи, сильных колебаний температуры и прямых солнечных лучей.
  – Не допускайте падений прибора.
  – Не используйте прибор вблизи сильных электромагнитных полей, например, вблизи радиоаппаратуры или мобильных телефонов.
  – Используйте только входящие в объем поставки или оригинальные запасные манжеты. В противном случае получаются неверные результаты измерений.
• Не нажимать на кнопки, пока не надета манжета.

- Если Вы длительное время не пользуетесь прибором, рекомендуется вынуть батарейки.

Указания в отношении батареек

• Проглатывание батареек может приводить к опасности для жизни. Поэтому храните батарейки и изделия в недоступном для детей месте. В случае проглатывания батарейки незамедлительно обратитесь к врачу.
• Запрещается заряжать или реактивировать батарейки иными способами, разбирать их, бросать в огонь или замыкать накоротко.
• Вытащите батарейки из аппарата, если они разряжены или если Вы длительное время не пользуетесь прибором. Таким образом Вы предотвращаете ущерб, который может быть вызван вылившимся электролитом. Всегда заменяйте все батарейки одновременно.

• Не используйте батарейки различных типов, марок или батарейки с различной емкостью. Преимущественно используйте щелочные батарейки.

• Не открывайте прибор. Несоблюдение ведет к потере гарантии.

• Запрещается самостоятельно ремонтировать или регулировать прибор. В этом случае больше не гарантируется безупречность работы.
• Ремонт разрешается выполнять только службе технического обеспечения фирмы Beurer или авторизированным сервисным организациям. Но перед любыми рекламациями вначале проверьте батарейки и, при необходимости, замените их.
• Утилизируйте прибор согласно требованиям Положения об утилизации электрического и электронного оборудования 2002/96/EC – WEEE („Waste Electrical and Electronic Equipment“). По всем вопросам по утилизации обращайтесь в соответствующую коммунальную службу.

Указания по ремонту и утилизации

- Батарейки запрещается выбрасывать в бытовой мусор. Утилизируйте использованные батарейки через соответствующий пункт сбора отходов.

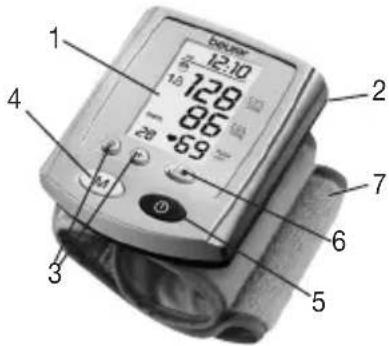

3. Описание прибора

1 2 3 4 5 6 7 8 9 10 12.10 128 86 69

1.ЖК-индикатор
2. Крышка батарейного отсека
3. Кнопка установки даты/времени
4. Кнопка вызова значения из памяти „М“
5. Кнопка ВКЛ./ВЫКЛ.
6.Кнопка выбора пользователя
7.Запястная манжета

Индикация на дисплее:

1 2 3 4 5 6 7 8 9 10 18:88 28.8 28.8 28.8 88:88

1.Индикациядаты/времени
2.КлассификацияВОЗ
3.Памятьпользователя
4. Значок разряженной батарейки
5. Последовательный номер памяти
6. Пиктограмма нарушения ритма сердца
7. Значок сердцебиения
8. Пульс
9. Диастолическое давление
10. Систолическое давление
11. Индикация проблем на дисплее

4. Подготовка к измерению

Установка батарейки

• Снимите крышку батарейного отсека.
- Вставьте две батарейки в соответствии с расположением полюсов в батарейном отсеке.

• Пользуйтесь исключительно фирменными алкалиновыми батарейками типа: 2 x 1,5 В Micro, (Alkaline Typ LR 03).
• В завершение процедуры закройте батарейный отсек, вставив крышку и защелкнув ее.

Если постоянно светится индикация замены батареек проведение измерений больше невозможно, и Вы должны заменить все батарейки. После удаления батареек из аппарата необходимо заново настроить время.

Использованные, полностью разряженные батарейки и аккумуляторы должны утилизироваться помещением в специально обозначенные контейнеры, пункты сбора специальных отходов или через торговцев электротоварами. Вы обязаны по закону утилизировать батарейки.

Информация: Эти обозначения ставятся на батарейках, содержащих вредные материалы: Pb = в батарейке содержится свинец, Cd = в батарейке содержится кадмий, Hg = в батарейке содержится ртуть.

Настройка времени и даты

Вы обязательно должны настроить время и дату. Только при этом Вы можете правильно вводить в память

результаты измерений с временем и датой и позднее вызывать их. Для настройки месяца нажмите кнопки ⏻ и ⏻Затем, чтобы настроить дату, часы и минуты, каждый раз нажимайте одну за другой кнопки ⏻ и ⏻а после этого кнопку ⏻ чтобы подтвердить введенные значения. Время отображается в 12-часовом формате, т.е. время с 13:00 отображается как „pt 1:00“.

5. Измерение кровяного давления Наложить манжету

• Оголите левое запястье. Следите за тем, чтобы кровообращению в руке не препятствовала слишком тесная одежда и т. п. Наложите манжету на внутреннюю сторону запястья.
• Зафиксируйте манжету лентой-липучкой таким образом, чтобы верхний край аппарата находился приблизительно на 1 см выше подушечки у основания большого пальца.
• Манжета должна плотно прилегать к запястью, но не резать его.

Внимание! Эксплуатация прибора допускается только с оригинальной манжетой.

Принять правильное положение

• Перед каждым измерением расслабляйтесь в течение около 5 минут! В противном случае возникают неточности измерения.
- Вы можете проводить измерение сидя или лежа. Обязательно

установите руку на опору и согните ее. В любом случае следите за тем, чтобы манжета находилась на уровне сердца. В противном случае возникают значительные неточности измерения. Расслабьте руку и ладонь.

- Для того, чтобы получить точные результаты измерений, необходимо вести себя спокойной не разговаривать во время измерения

Предлагаются два 3У с 50 ячейками памяти каждое, чтобы можно было сохранять отдельно друг от друга результаты измерений для двух различных людей или сохранять измерения отдельно по утрам и вечерам.

Выберите требуемую ячейку памяти нажатием кнопки выбора пользователя 🐎→.

Выполнить измерение кровяного давления

• Наденьте манжету, как было описано выше, и примите положение, в котором будет проводиться измерение.
• Нажмите кнопку „Выбор пользователя“ ⇌, чтобы выбрать одну из ячеек памяти, а затем нажмите 2 раза кнопку ⏻ чтобы начать измерение в выбранной ячейке памяти пользователя. После проверки дисплея, при которой загораются все цифры, манжета автоматически надувается. Еще во время нагнетания воздуха аппарат проводит предварительные измерения, результаты которых служат для оценки требуемого давления нагнетания. Если этого давления не достаточно, аппарат автоматически повышает его еще на 40 мм рт. ст. (программа Real Fuzzy Logic („реальная непрерывная логика“).
• После этого давление в манжете медленно опускается и измеряется пульс.
• По окончании измерения остаточное давление воздуха быстро понижается. Появляются показания частоты пульса, систолического и диастолического кровяного давления.
• Аппарату требуется около 5 секунд для сохранения в памяти полученного результата измерения.
• Вы можете в любой момент прервать измерение нажатием кнопки Вкл / Выкл ⓣ.
• Для отключения и стравливания давления повторно нажмите кнопку Вкл / Выкл ⏻. Если Вы забыли

выключить аппарат, он автоматически отключится примерно через 1 минуту.

Перед проведением нового измерения следует выждать не менее 5 минут!

Оценка результатов

Нарушения сердечного ритма:

Данный аппарат может во время измерения идентифицировать возможные нарушения сердечного цикла и в подобном случае указывает на это пиктограммой 🎋.

Это может служить индикатором аритмии. Аритмия – это заболевание, при котором сердечный ритм нарушается из-за пороков в биоэлектрической системе, которая управляет сердечными сокращениями. Симптомы (пропущенные или преждевременные сердечные сокращения, медленный или слишком быстрый пульс) могут вызываться, среди прочего, заболеваниями сердца, возрастом, физиологической предрасположенностью, чрезмерным употреблением тонизирующих и возбуждающих продуктов, стрессом или недосыпанием. Аритмия может быть обнаружена только при обследовании врачом.

Повторите измерение, если пиктограмма появляется на дисплее после измерения. Учтите, что перед измерением Вы должны 5 минут отдохнуть, а

во время измерения не должны говорить и двигаться. Если пиктограмма ♥ появляется часто, обратитесь к врачу. Самодиагностика и самолечение на основании результатов измерений могут быть опасными.

Обязательно выполняйте указания врача. Согласно директивам/определения Всемирной организации здравоохранения (ВОЗ) и новейшим исследованиям результаты измерений можно классифицировать и оценить, как указано в нижеследующей таблице.

Классификация ВОЗ:

Всемирная организация здравоохранения (ВОЗ) и Национальный координационный комитет по образовательной программе о высоком кровяном давлении (National High Blood Pressure Education Program Coordinating Committee) разработали стандартные значения кровяного давления для определения уровней кровяного давления высокого и низкого риска. Однако эти стандартные значения являются всего лишь общими и ориентировочными, поскольку индивидуальное кровяное давление может отличаться у отдельных людей, в разных возрастных группах и т.д. Важно регулярно консультироваться со своим врачом. Ваш врач сообщает Ваши индивидуальные значения нормального кровяного давления, а также тот уровень, начиная с которого повышение кровяного давления должно рассматриваться как опасное.

Таблица оценки величин артериального давления (единица измерения – мм рт. ст.) для взрослых:

Область (определяемый показатель)	Систолическое артериальное	Диастолическое артериальное давление	Диапазон значений давление
Гипотония (Пониженное кровяное давление)	ниже 105 ниже 60		необходимо наблюдение врача
Диапазон нормальных значений от 105 до 120 от 60 до 80 самостоятельное наблюдение
Предгипертонический диапазон кровяного давления (*) 📄	от 120 до 140 от 80 до 90		необходимо наблюдение врача
Гипертензия – Повышенное кровяное давление степени 🌐	от 140 до 160 от 90 до 100		необходима консультация врача
Гипертензия – Повышенное кровяное давление степени 🌐	выше 160 выше 100		необходима консуль тация врача

(*) Диапазон кровяного давления, который может перейти в повышенное кровяное давление Adapted from JNC 2003

Классификация по ВОЗ на дисплее показывает, в какой области находится измеренное артериальное давление. Если значения для систолы и диастолы находятся в двух различных диапазонах по классификации ВОЗ (например, систола в диапазоне „Гипертония степени“, а диастола - в диапазоне „Нормальное“), то график в аппарате всегда указывает более высокий диапазон, в описанном примере – „Гипертония степени“.

6. Сохранение, вызов и удаление результатов измерения

Аппарат автоматически сохраняет в памяти значения кровяного давления для 50 последних измерений. После того, как заполнены 50 ячеек памяти, каждый раз стирается самое старое значение. Содержимое памяти можно вызвать следующим образом:

• Нажмите кнопку „Выбор пользовател“, чтобы выбрать одну из ячеек памяти пользователя, а затем нажимайте кнопку „М“, чтобы перейти от одной ячейке памяти к другой.
• Сохраненные в памяти результаты измерений показываются по порядку.
• Для выключения повторно нажмите кнопку включения и выключения ①.
• Если Вы забыли выключить аппарат, он автоматически отключится через 1 минуту.

Удаление информации из памяти: Нажмите кнопку „Выбор пользователя“ 📁→, чтобы выбрать одну из ячеек памяти пользователя, и в течение около 5 секунд удерживайте нажатой кнопку „М“.

7. Очистка и хранение прибора

• Осторожно очищайте аппарат слегка смоченной тряпкой.
• Категорически запрещается использовать чистящие средства или растворители.
• Категорически запрещается погружать аппарат в воду, т. к. в аппарат может попасть жидкость и повредить его.
• НЕ ставьте на прибор тяжелые предметы.

8. Устранение неисправностей

Сигнал об ошибке выдается, если:

• аппарат показывает необычно высокую или низкую величину артериального давления (на экране высвечивается „EE“),
• ВЫ пошевелились или начали разговаривать во время измерения давления (на экране высвечивается „EE“),
• трубка неправильно подсоединена к манжете (на экране высвечивается „E1“),
• нагнетание воздуха длится дольше 20 секунд (на экране высвечивается „E1“),
• давление в манжете после нагнетания превышает 300 мм рт. ст. (на экране высвечивается „E2“),
• возникла ошибка при сохранении в памяти измеренных величин (на экране высвечивается „ЕЗ“),
• превышается диапазон измерений (на дисплее появляется „Er“).

В подобных случаях измерение следует повторить. Следите, чтобы соединительная трубка манжеты была вставлена правильно, не шевелитесь и не разговаривайте во время выполнения измерения. При необходимости переустановите батарейки или замените их.

9. Технические данные

Тип: ВС 08

Метод измерения: неивазивный (бескровный)

осциллометрический метод

измерения кровяного давления на

запястье

Обхват запястья должен быть в

пределах 13,5 см-22 см

Область 0-299 мм рт. ст

определяемых

величин:

Диапазон 30-260 мм рт. ст. для

измерения: систолического давления,

30-260 мм рт. ст для

диастолического

Пульс: 40–199 ударов в минуту

Точность указываемой величины давления:

систолического: ±3 мм рт. ст. /

диастолический: ±3 мм рт. ст. /

пульс ±5% от указываемой

величины

Надежность (максимальное допустимое

измерений: стандартное отклонение по

результатам клинических

испытаний в соответствии с

европейскими): систолическое

давление: 8 мм рт. ст. /

диастолическое 8 мм рт. ст

Параметры алкалиновая батарейка 2 x 1,5 В

электропитания: Micro (Alkaline Typ LR 03)

Классификация: раздел применения Тип BF

Необходимые условия окружающей среды:

+10 °C - +40 °C, макс.

относительная влажность

воздуха 85%

Условия хранения/ -10 °C – +60 °C, макс.

транспортировки: относительная влажность

воздуха 90%

Примечание: раздел применения Тип BF

Внимание: Прочитайте инструкцию по

применению

В целях усовершенствования мы сохраняем за собой право на изменения технических данных без оповещения.

- Данный прибор соответствует европейскому стандарту EN60601-1-2 и является предметом особых мер предосторожности в отношении электромагнитной совместимости. При этом учитывайте, что переносные и мобильные средства ВЧ-связи могут влиять на данный прибор. Точную информацию Вы можете получить в сервисных центрах.

- Аппарат соответствует требованиям европейского нормативного акта по медицинским изделиям, 93/42/EC Закона о медицинских изделиях, а также европейских стандартов EN1060-1 („Неинвазивные аппараты для измерения кровяного давления“, часть 1: „Общие требования“) и EN1060-3 („Неинвазивные аппараты для измерения кровяного давления“, часть 3: „Дополнительные требования к электромеханическим системам для измерения кровяного давления“).

10. Гарантия

Мы предоставляем гарантию на дефекты материалов и изготовления этого

Прибора на срок 36 месяцев со дня продажи через розничную сеть.

Гарантия не распространяется:

• на случаи ущерба, вызванного неправильным использованием
• на быстроизнашивающиеся части (батарейки, манжета)
• на дефекты, о которых покупатель знал в момент покупки
• на случаи собственной вины покупателя.

Товар сертифицирован: измерители артериального давления и частоты пульса (тонометры)

Ростест Москва № РОСС ДЕ. АЯ46. В07217 срок действия с 14.04.2010 г. по 23.03.2013 г.

Регистрационное удостоверение ФС № 2006/2607 от 28.12.2006 г. по 28.12.2016 г.

Сертификат об утверждении типа средств измерения DE.C.39.003.A № 29079 от 21.09.2007 г. по 01.10.2012 г.

Срок эксплуатации изделия: от 3 до 5 лет

Фирма изготовитель: Бойрер Гмбх, Софлингер штрассе 218, 89077-УЛМ, Германия

Фирма-импортер: ООО БОЙРЕР, 109451 г. Москва, ул. Перерва, 62, корп.2, офис 3

Сервисный центр: 109451 г. Москва, ул.Перерва, 62, корп.2 Тел(факс) 495—658 54 90

Дата продажи ____

Подпись продавца ____

Штамп магазина

Подпись покупателя ____
